• 主控芯片：STM32F103C8T6（最小系统板）
• OLED模块：0.96寸屏幕
• 连接方式：
  • SCK → PB6（I2C1_SCL）
  • SDA → PB7（I2C1_SDA）
  • VCC → 3.3V
  • GND → GND

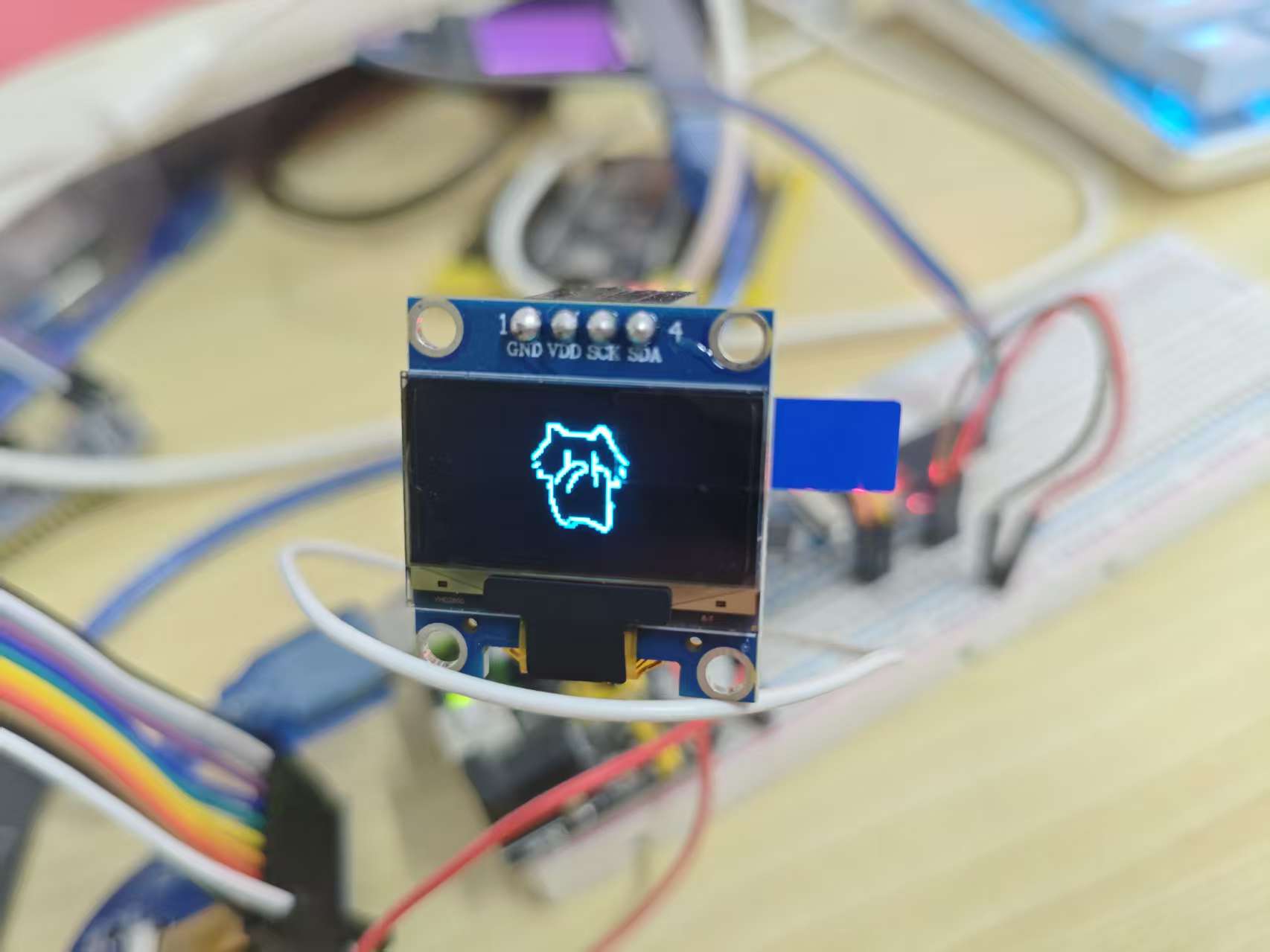

最终实现效果

一、选择GIF图片

最近很火的月薪喵表情包第1弹_喵御宅_MFuns_兴趣至上的二次元社区

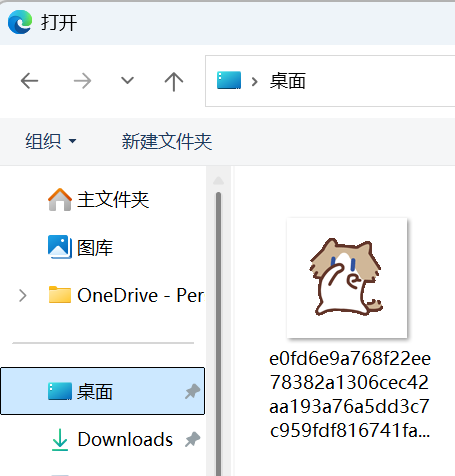

网上GIF动图搜索月薪喵很多，可以选择自己喜欢的，然后下载GIF格式，建议放在桌面

二、GIF图转换keil代码

GIF image2cpp - 128x64 OLED

GIF动图转换工具，借助大佬开源的网页工具，可以快速完成代码编写

工具选择：使用基于浏览器的128×64 OLED GIF to Array工具，该工具可将 GIF 图像在本地拆分为单帧并转换为 C 语言数组。

参数配置（自动配置不用动手）：

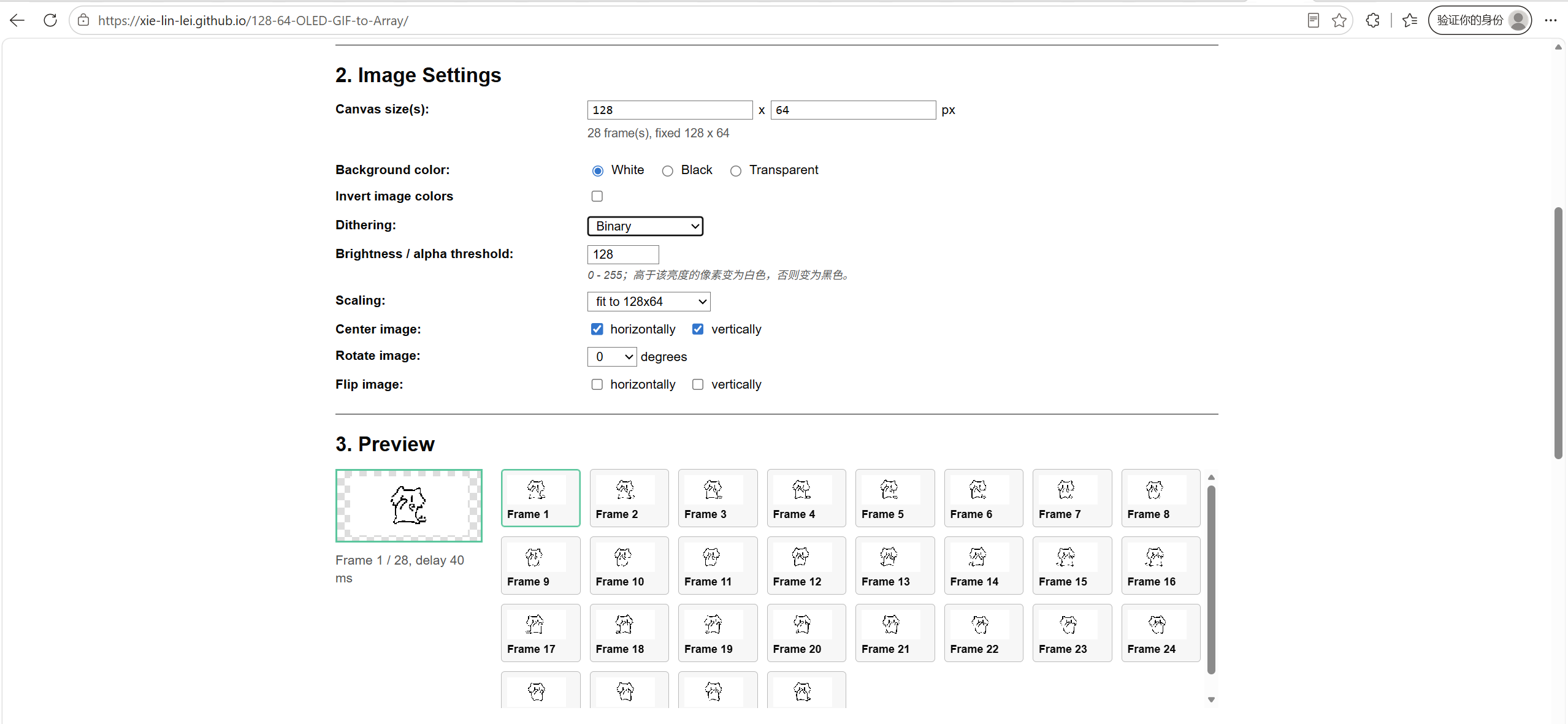

• 画布尺寸：设置为128 × 64 px，与 0.96 寸 OLED 屏幕分辨率匹配；
• 背景色：设置为白色，与 OLED 显示逻辑兼容；
• 缩放方式：fit to 128x64，确保 GIF 图像完整适配屏幕；
• 代码输出格式：Arduino code（可直接复制为标准 C 数组格式）
• 绘制模式：Horizontal - 1 bit per pixel，适配常见的 OLED 水平扫描方式。

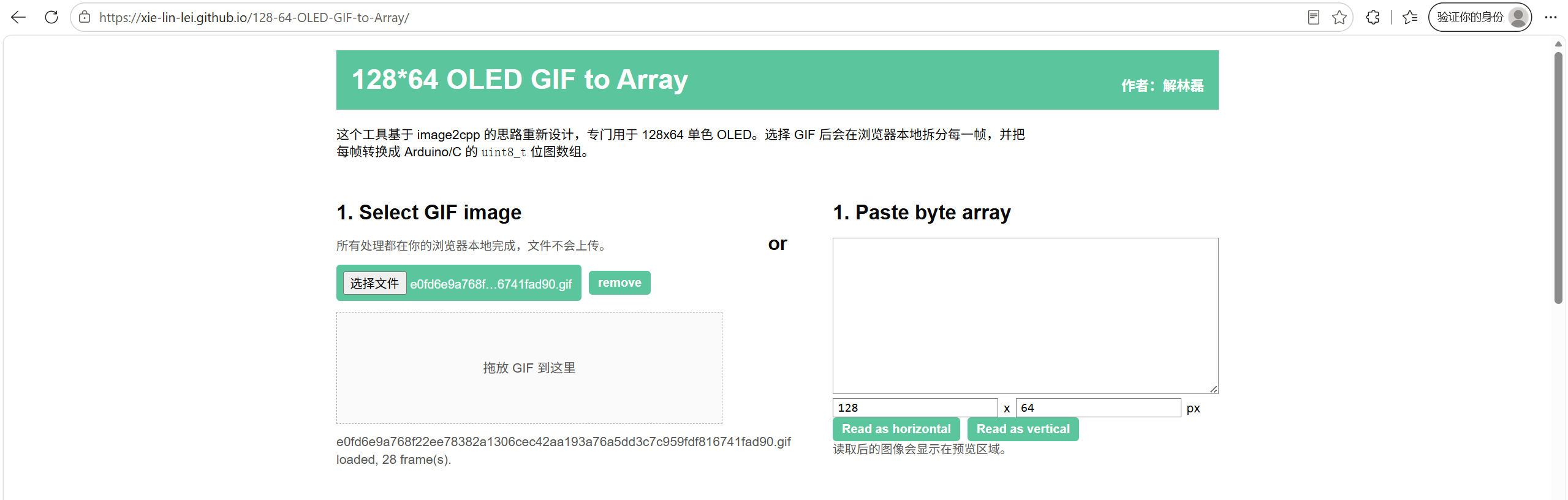

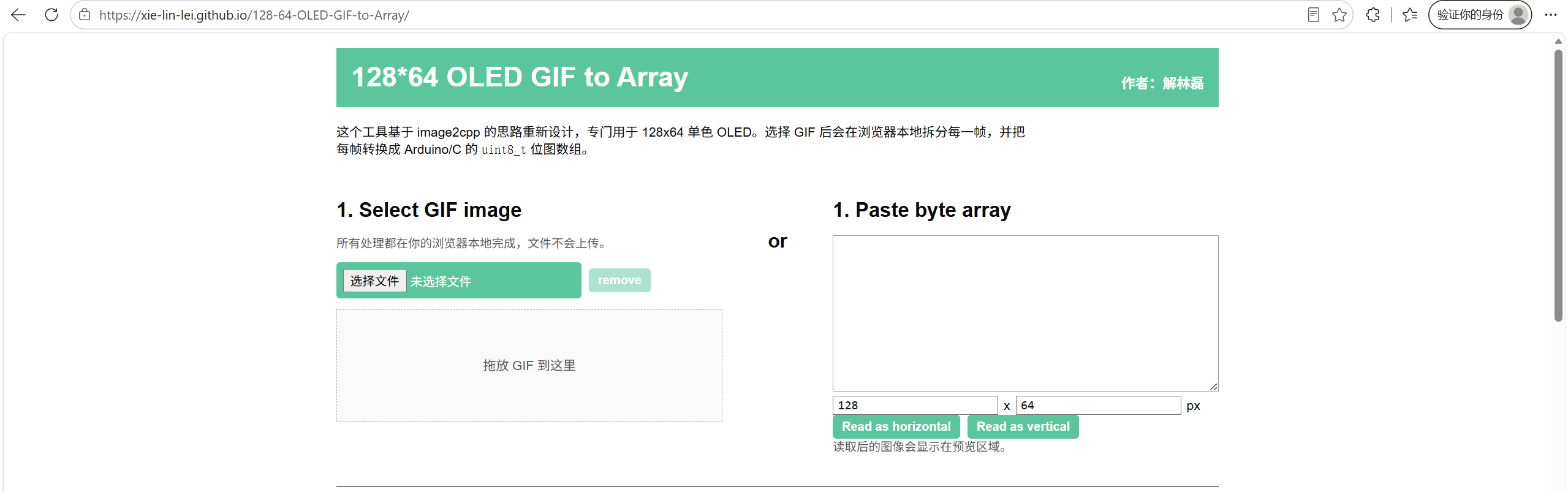

①点击选择文件——选择刚刚保存的GIF动图

②打开后下面都保持不变

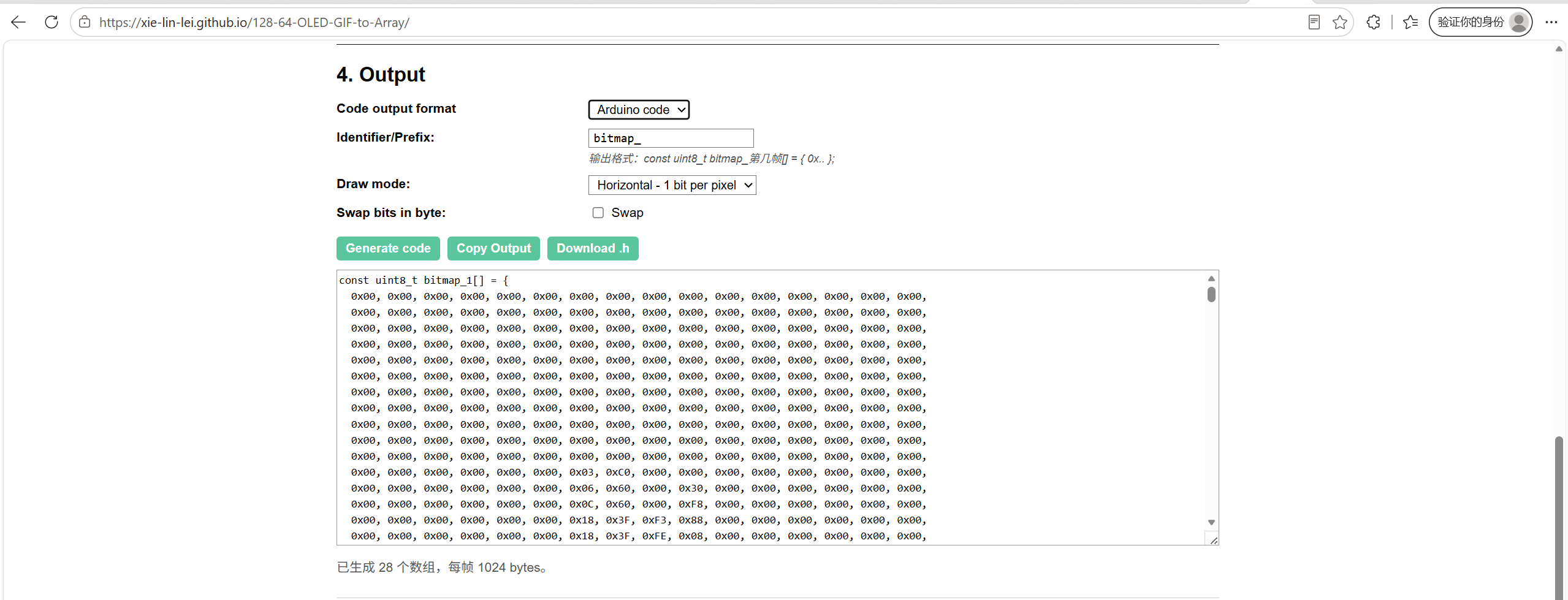

③GIF 图像转单色位图数组（等下需要用到）

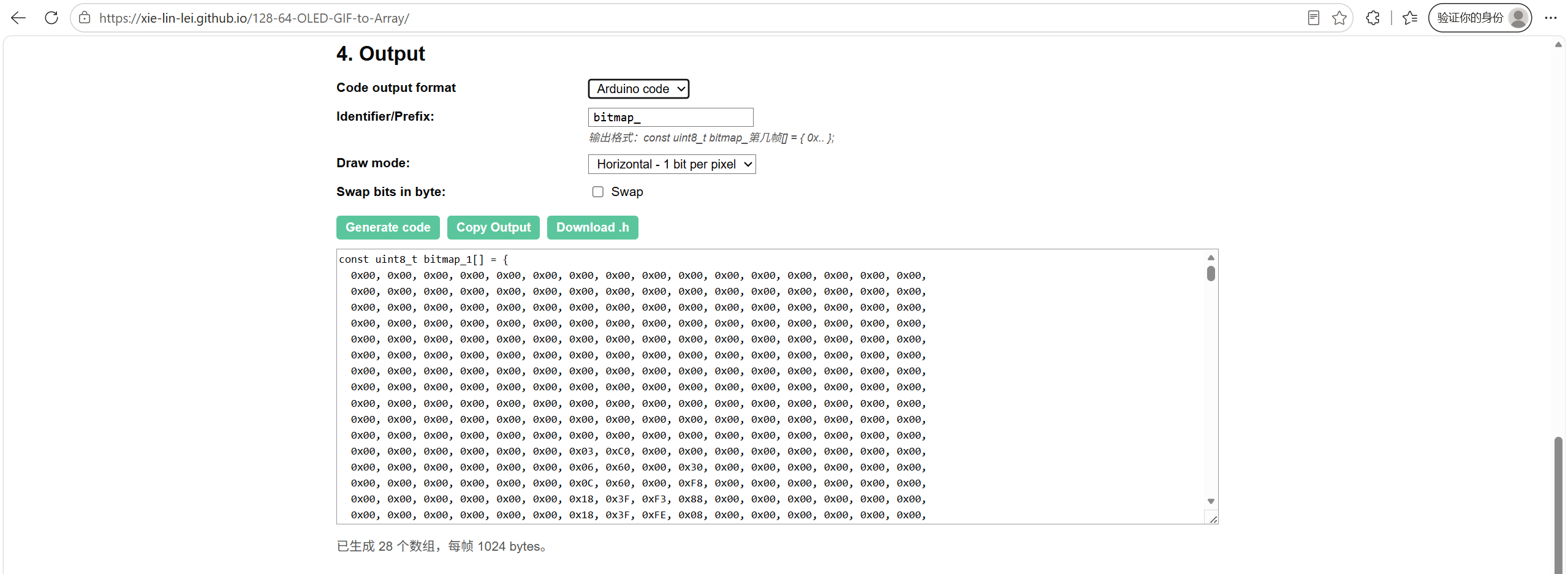

④工具根据 GIF 的 28 帧位图数组，自动生成了完整的 OLED 显示代码（等下需要用到）

三、软件配置（Keil MDK）

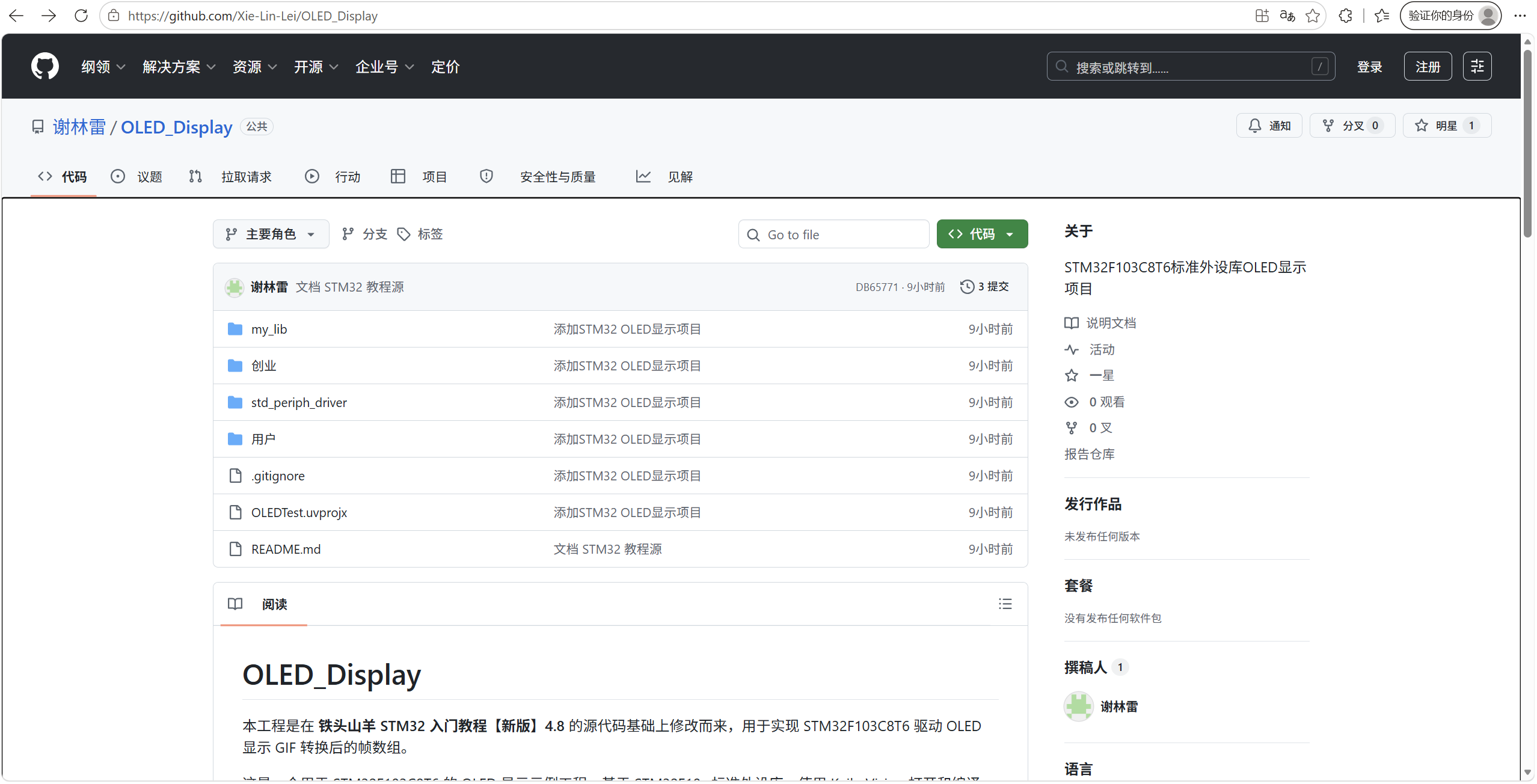

GitHub - 谢林雷/OLED_Display：STM32F103C8T6标准外设库OLED显示项目·GitHub

本项目基于 Keil uVision5 开发环境，使用谢林雷开源的OLED_Display项目作为基础工程，实现 STM32F103C8T6 的 OLED 驱动开发。

开发环境说明

选用 Keil MDK 作为编译与调试工具，其对 STM32 系列单片机提供了完善的支持，可方便地进行代码编写、编译与下载。

工程搭建方式

对于有基础的开发者，可新建工程并自行编写oled.c、oled.h驱动文件，再结合main.c实现功能；

为降低开发门槛，本项目直接使用开源的 OLED 显示工程作为模板，在此基础上添加 GIF 动画播放的逻辑代码，快速完成二次开发。

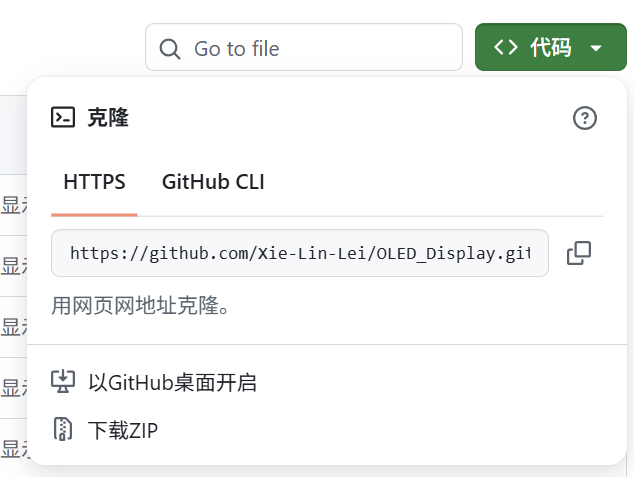

①搜索网页并点击绿色代码出找到最下面下载Zip压缩包

②找到自己下载的Zip文件并且解压至本文件夹

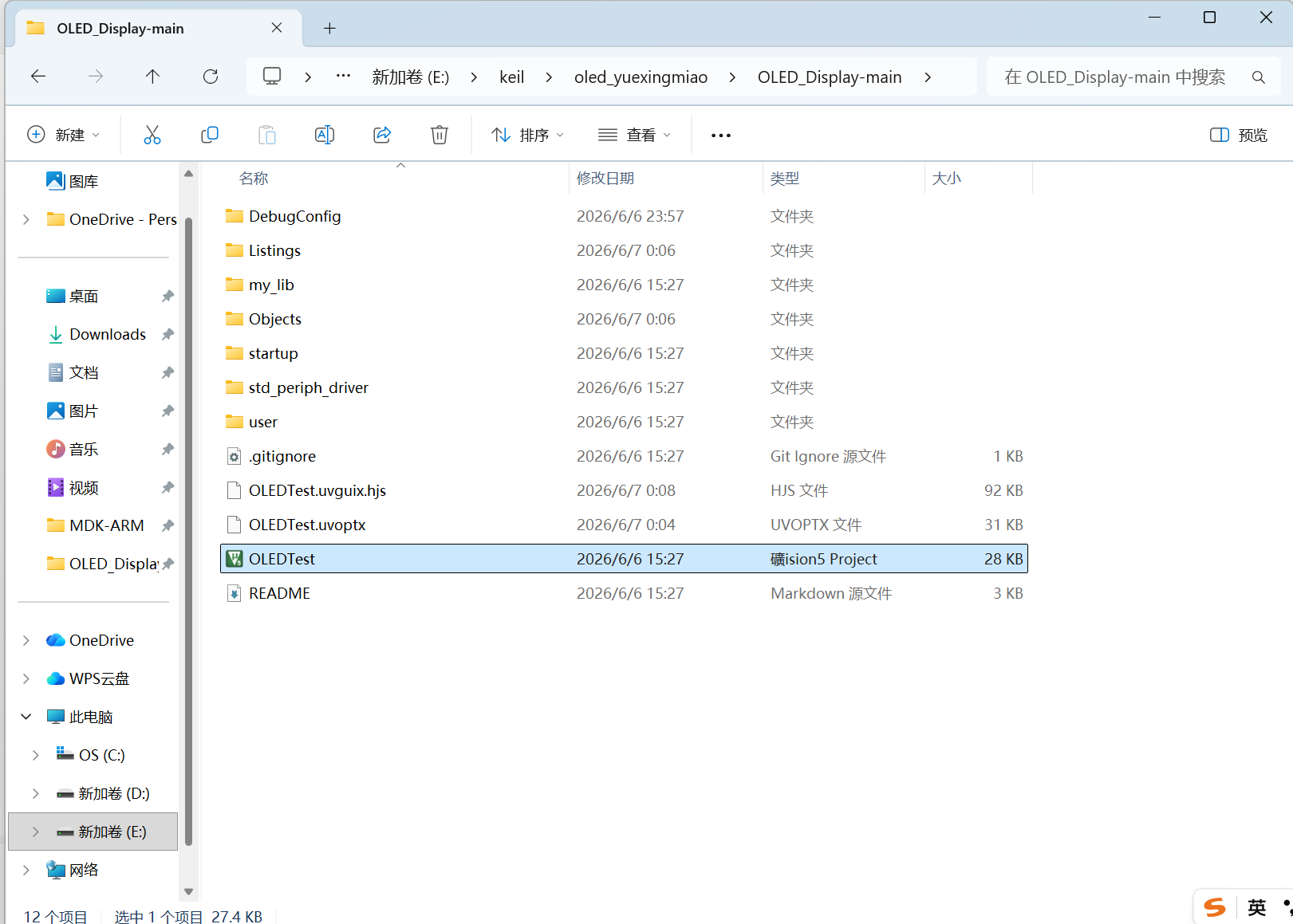

③打开OLED_Display-main并用keil打开OLEDTest

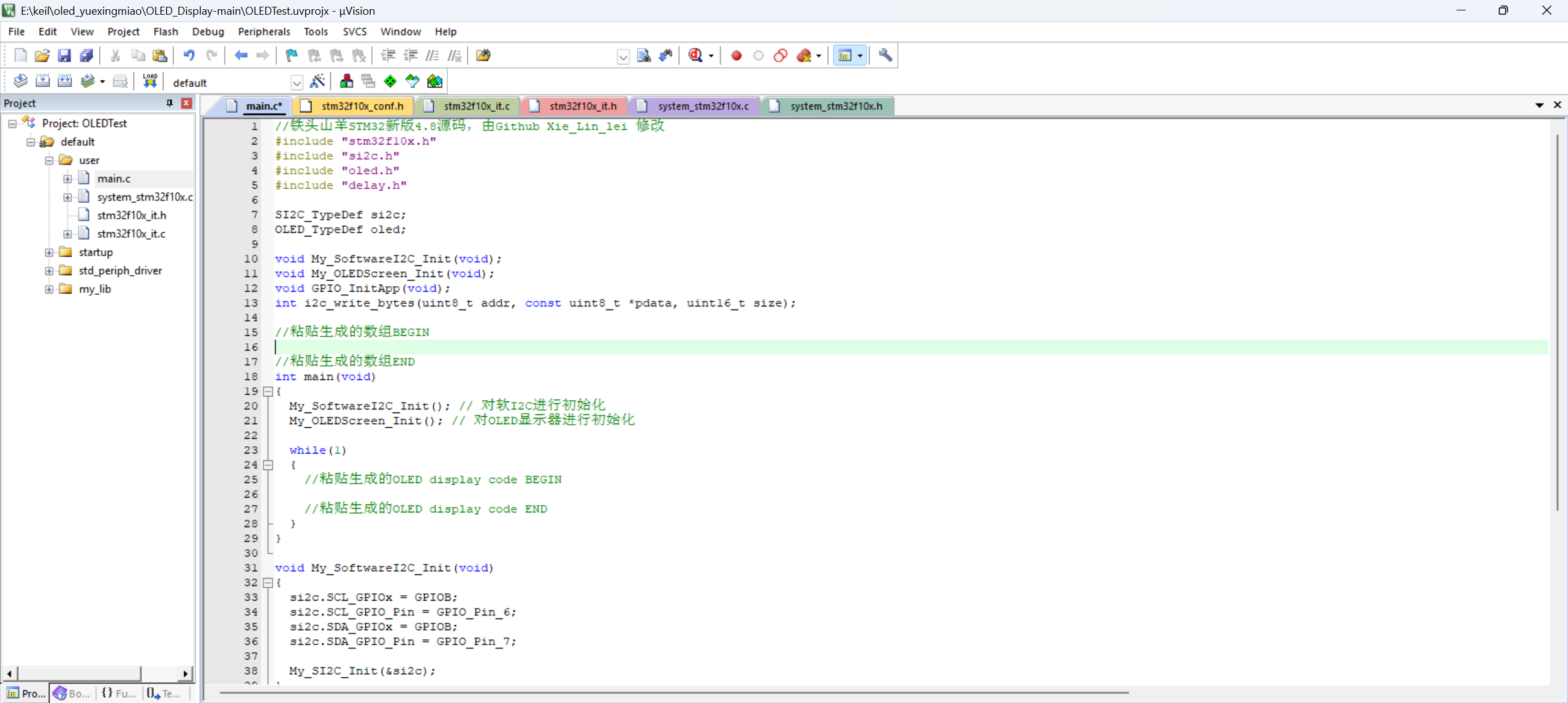

④找到文中注释：粘贴生成的数组BEGIN

返回网页

点击复制输出

回到注释中间粘贴

⑤同上，找到while(1)后的：粘贴生成的OLED display code BEGIN

返回网页

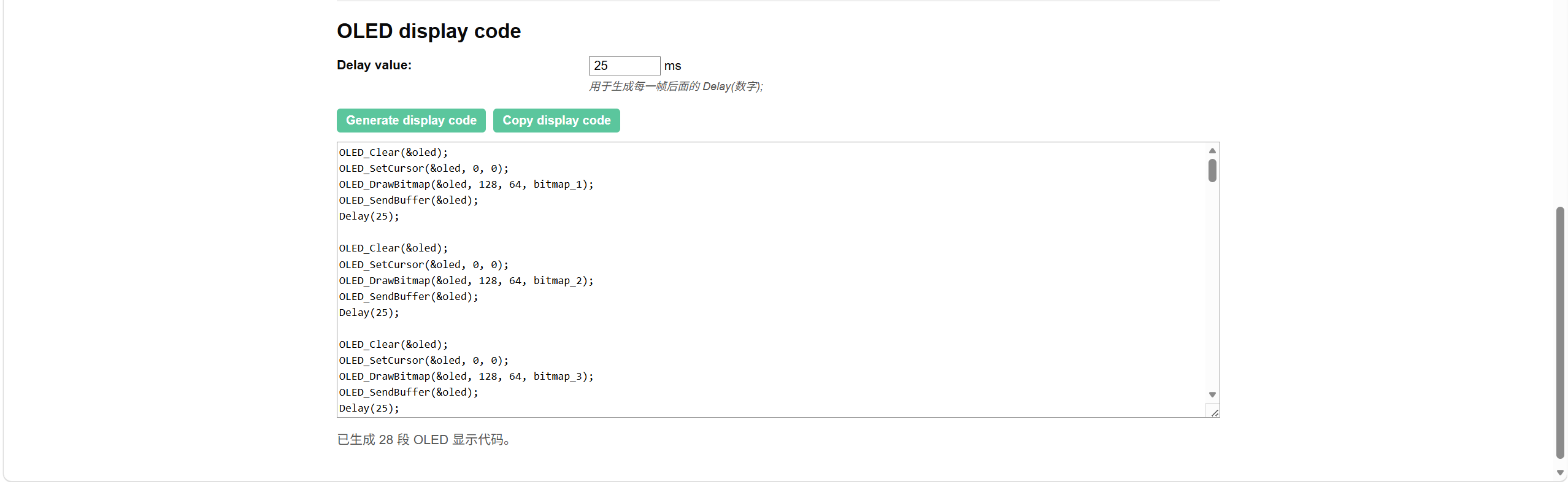

找到OLED display code复制代码

回到注释中间粘贴

四、硬件烧录

①找到keil上方魔术棒并打开

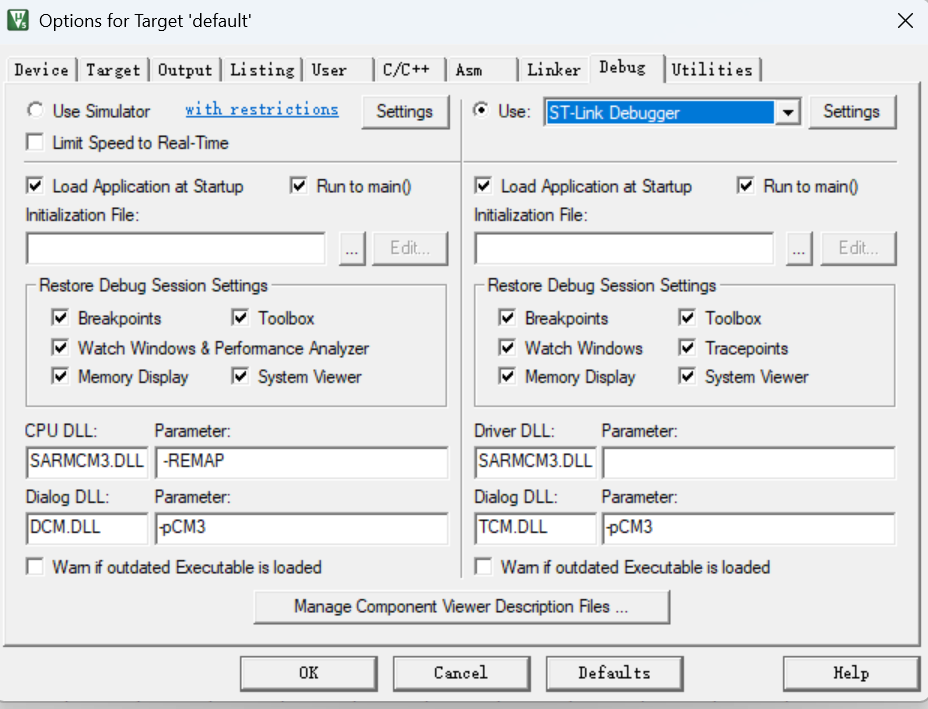

②找到Debug——Use:选择ST-Link DeBugger(这一步很关键，不选择无法连接STM32最小系统板)

③OK，返回找到图标

点击编译一下

找到

完成烧录

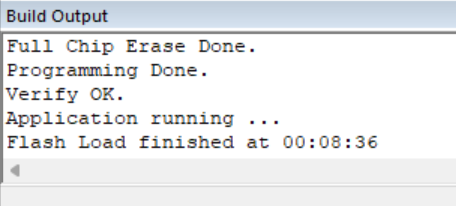

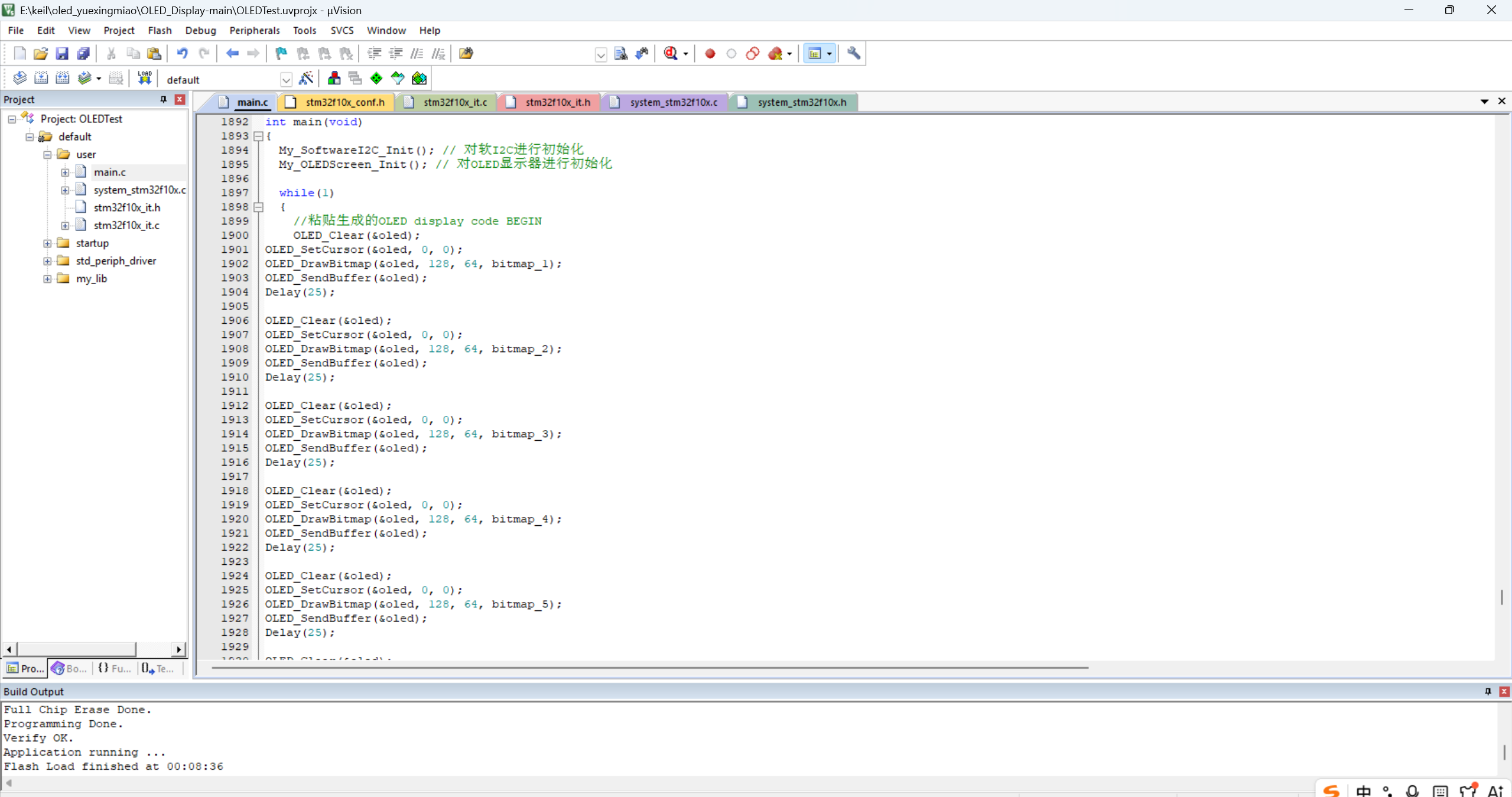

编译生成的程序通过 Keil MDK 下载至 STM32F103C8T6 单片机，下载过程日志显示：

• Full Chip Erase Done.：芯片 Flash 已完成整片擦除；
• Programming Done.：程序已成功写入 Flash；
• Verify OK.：写入数据校验无误；
• Application running ...：程序已正常启动并运行。

这表明工程编译无错误、下载流程完整，单片机已按照程序逻辑执行 OLED 动画播放任务。

到这里就结束了》》》

如果OLED没有显示，可以按一下最小系统板上面的复位按钮

致谢

本项目的 OLED 驱动工程与 GIF 转数组工具参考并使用了谢林雷、解林磊的开源项目，以及铁头山羊STM32新版4.8源码在此对原作者的无私分享表示感谢。
