一、概述

定时器实际上就是一个计数器，stm32中集成了多个定时/计数器TIM，根据型号和功能的不同，STM32系列芯片最多包含了8个定时/计数器，TIM1、TIM8为高级定时器，TIM2、TIM3、TIM4、TIM5为通用定时器，TIM6、TIM7为基本定时器。

1.计数模式

• 向上模式：计数器从0计数到自动加载值（ARR），并产生向上溢出事件。
• 向下模式：计数器从自动加载只（ARR）向下计数到0，并产生向下溢出事件。
• 中央对齐模式：计数器从0向上计数到自动加载值（ARR）后，产生向上溢出事件。再从自动加载值（ARR）向下计数到0，产生向下溢出事件。

2.主要功能

• 基本定时功能
• 输出比较
• 输入捕获
• 编码器接口模式
• 等等

3.通用定时器的结构

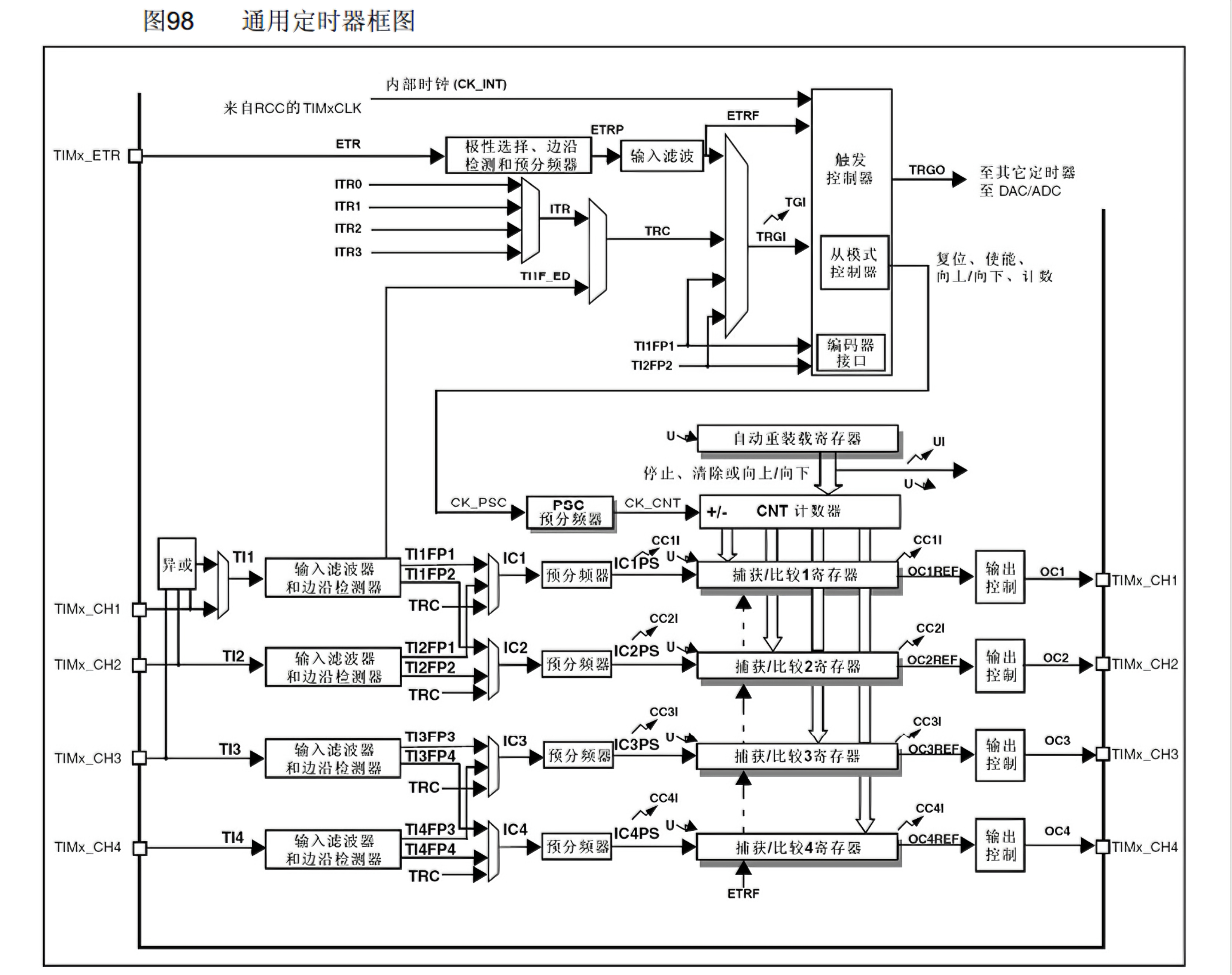

        stm32通用定时器主要包含1个外部触发引脚（TMx_ETR），4个输入输出通道（TMx_CH1~4），1个触发控制器，1个时基控制单元（由PSC预分频器，自动重装寄存器，CNT计数器等组成）如图所示：

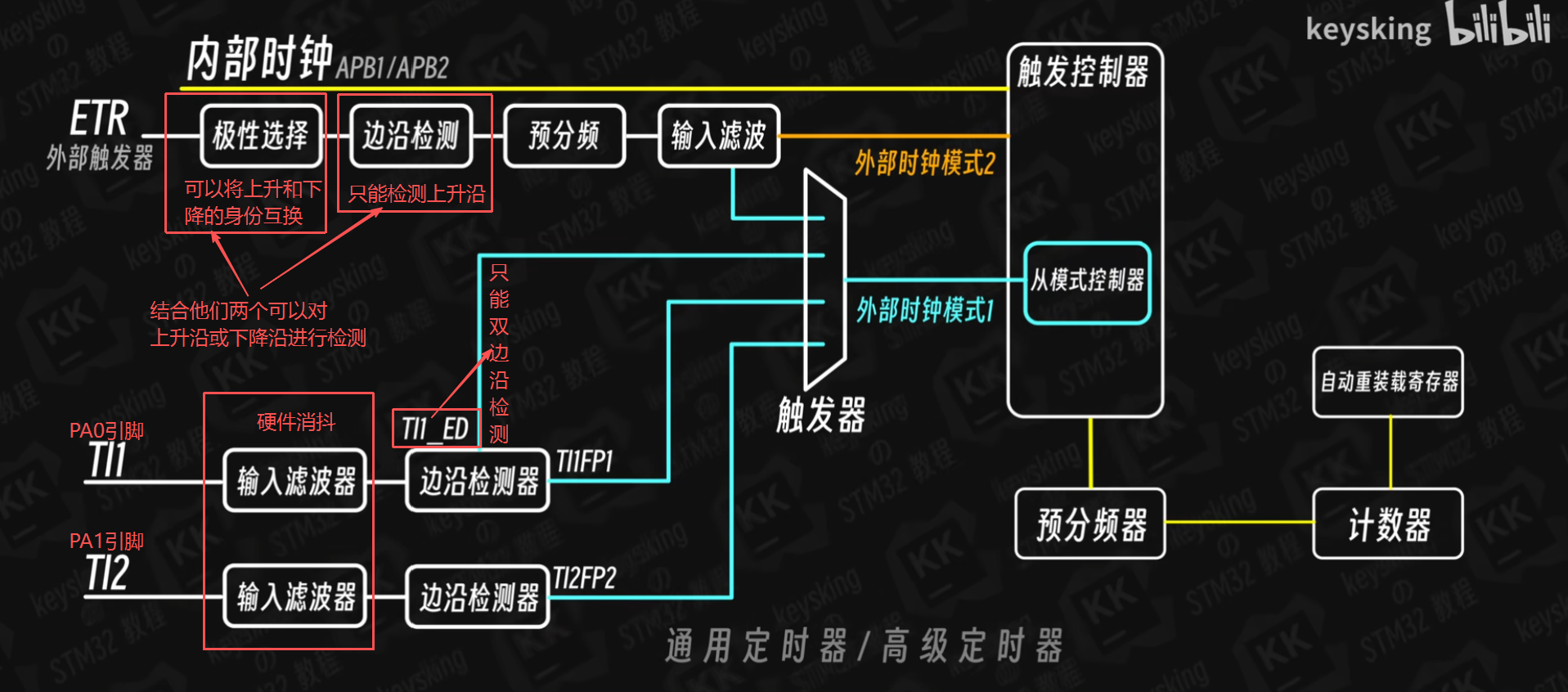

4.时钟源

定时/计数器时钟可由以下时钟提供；

• 内部时钟（CK_INT）
• 外部时钟模式1（TIMx_CH1~4）
• 外部时钟模式2（TIMx_ETR）
• 内部触发输入（IR0~3）（来自其他定时器）用来实现定时器之间的级联/同步触发

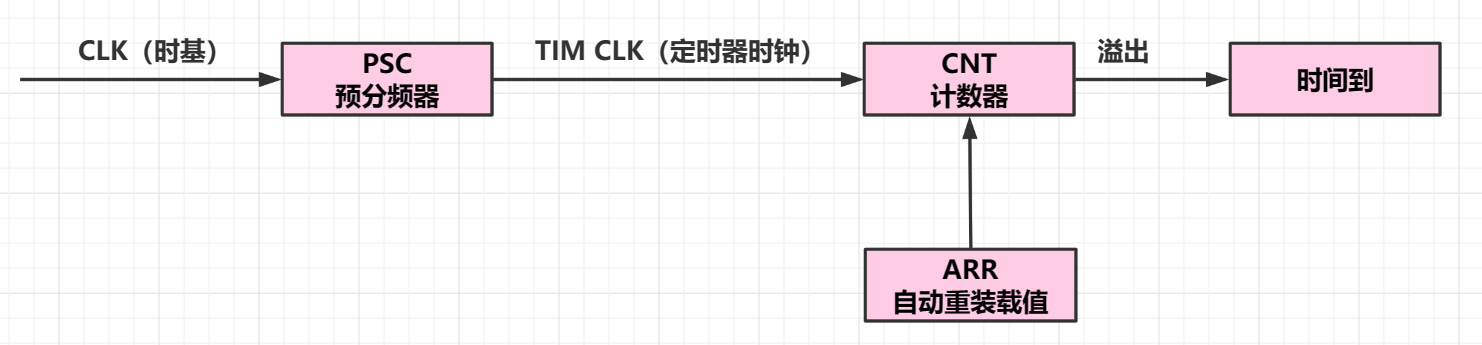

5.时基单元

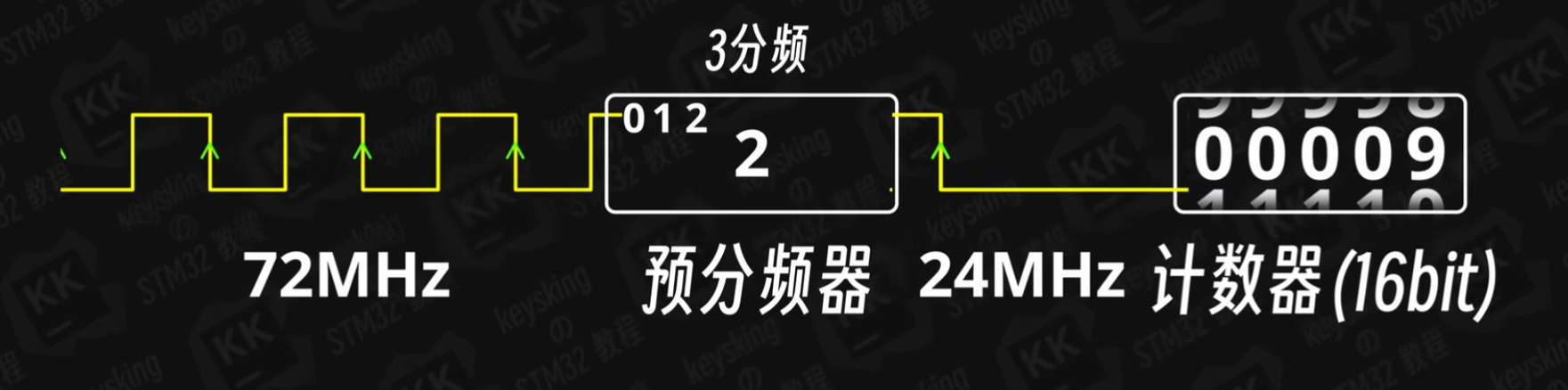

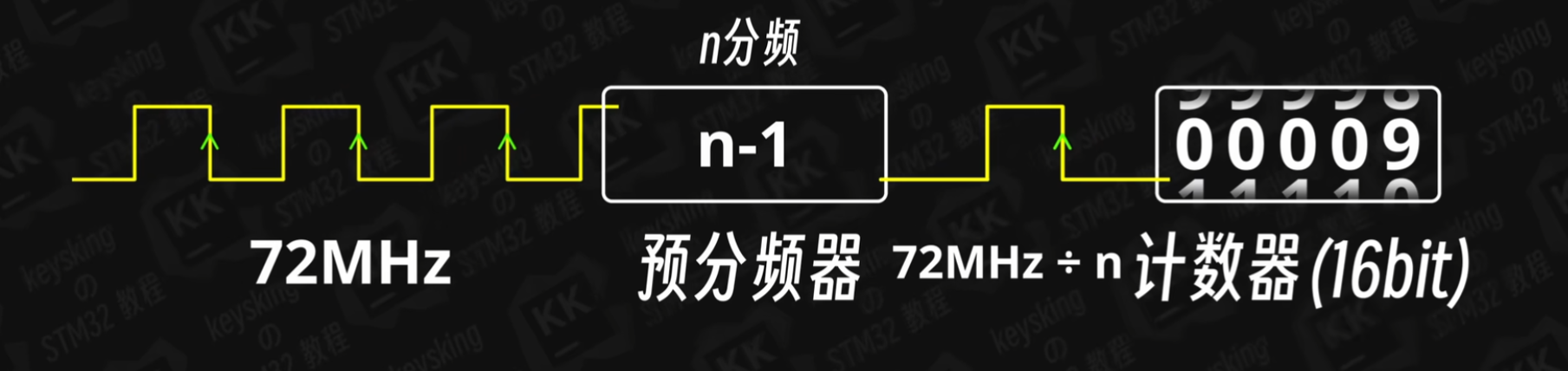

PSC预分频器，是将CLK时基的脉冲转换为以PSC数值为一个周期的脉冲波形。如下图所示：

        当PSC（预分频器）数值为n时，PSC每接收到一个上升沿/下降沿/双边沿会自动加1，直到PSC的数值为n，PSC才会输出一个上升沿/下降沿/双边沿

CNT计数器是接收PSC发送的脉冲波形，每接收到上升沿/下降沿/双边沿时，会自动加1，然后CNT会时不时的与ARR自动重装载值相比较。当CNT的数值=ARR的数值时，会溢出，然后硬件会自动设置中断标志位，随后进入中断函数。（中断函数中必须使用软件复位清空中断标志位）

二、基本定时功能

定时器实际上就是一个计数器。通过计指定的数来达到定时的功能。

定时时间的计算：脉冲72MHz,首先会进行预分频（PSC），随后频率变为CLK / ( PSC + 1 ),那么CNT加1个数字的时间就是（ PSC + 1 ）/ CLK 。那么计ARR个数字就是ARR * ( PSC + 1 ) / CLK；

下面是定时器TIM最基础的功能流程：

1. 配置时基单元
2. 配置NVIC
3. 编写中断函数

1.配置时基单元

void Timer_Init(void)
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);   //开启TIM2总线时钟

	TIM_InternalClockConfig(TIM2);   //设置为内部时钟

	TIM_TimeBaseInitTypeDef Tim2_InitStruction;
	Tim2_InitStruction.TIM_ClockDivision = TIM_CKD_DIV1;   //选择分频，这里选择的是1分频
	Tim2_InitStruction.TIM_CounterMode = TIM_CounterMode_Up;   //计数器模式，这里选择的是向上计数
	Tim2_InitStruction.TIM_Period = 10000 - 1;   //自动重装计数器
	Tim2_InitStruction.TIM_Prescaler = 7200 - 1;   //预分频计数器
	Tim2_InitStruction.TIM_RepetitionCounter = 0;   //高级计数器才有，这里直接给0

	TIM_TimeBaseInit(TIM2, &Tim2_InitStruction);

	TIM_ClearFlag(TIM2, TIM_FLAG_Update);
	TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);   //只有配置了这一步，定时器才可以把中断请求发出去

	TIM_Cmd(TIM2, ENABLE);   //开启/关闭 定时器TIM2的函数

}

详解：

• RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);

        开启APB1总线中TIM2外设的时钟

• TIM_InternalClockConfig(TIM2);

        设置TIM2为内部时钟供应

• TIM_TimeBaseInit(TIM2, &Tim2_InitStruction);

        此函数是STM32中定时器的基础初始化函数，包含两个参数。

               1. 参数TIMx是指哪一个定时器

               2. 参数&Tim2_InitStruction是一个TIM_TimeBaseInitTypeDef类型的结构体指针。

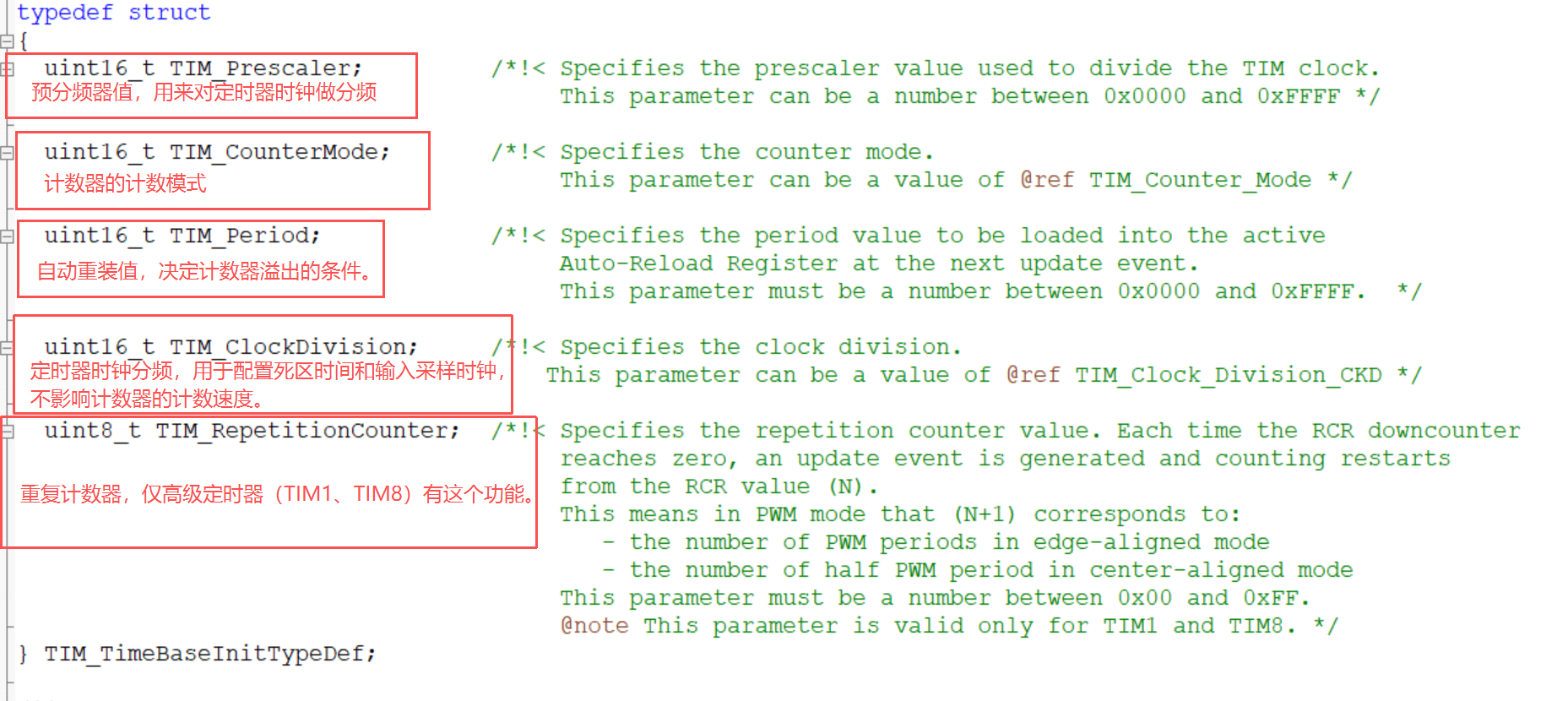

        TIM_TimeBaseInitTypeDef如下：

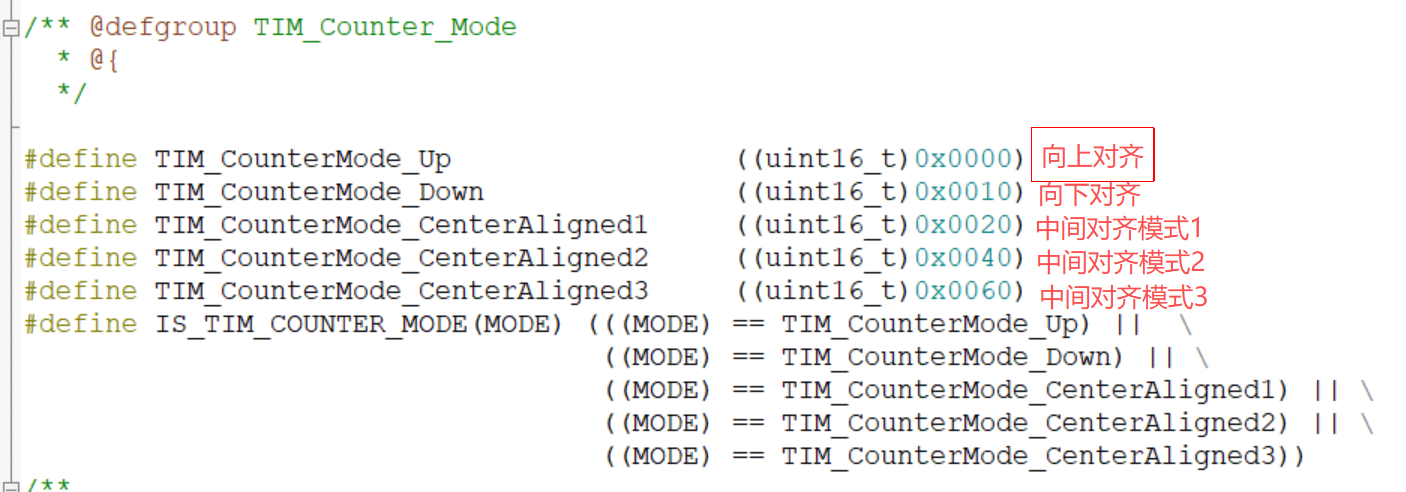

        计数模式如下：

• TIM_ClearFlag(TIM2, TIM_FLAG_Update);

        手动清除定时器的 “更新中断 / 事件标志位”

• TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);

        开启中断更新的使能，只有配置了这个，定时器才可以把中断发送出去

• TIM_Cmd(TIM2, ENABLE);

        开启/关闭 定时器TIM2的函数

2.配置NVIC

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);   //优先级分组

	NVIC_InitTypeDef NVIC_InitStruction;
	NVIC_InitStruction.NVIC_IRQChannel = TIM2_IRQn;   //设置通道
	NVIC_InitStruction.NVIC_IRQChannelCmd = ENABLE;   //通道使能
	NVIC_InitStruction.NVIC_IRQChannelPreemptionPriority = 2;   //抢占优先级
	NVIC_InitStruction.NVIC_IRQChannelSubPriority = 1;   //响应优先级

	NVIC_Init(&NVIC_InitStruction);   //初始化函数

3.编写中断函数

void TIM2_IRQHandler(void)
{
	if(TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)   //检查中断标志位是否被置为SET
	{
		num ++;
		TIM_ClearITPendingBit(TIM2, TIM_IT_Update);   //清除中断标志位
	}
}

• TIM_GetITStatus(TIM2, TIM_IT_Update)

        检查TIM2的更新中断是否发生，如果发生，那么置SET。没有，置RESET

• TIM_ClearITPendingBit(TIM2, TIM_IT_Update);

        清除中断标志位
