绪论

1.1  stm32实物图

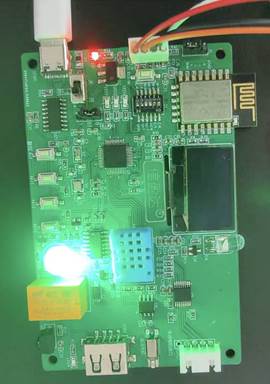

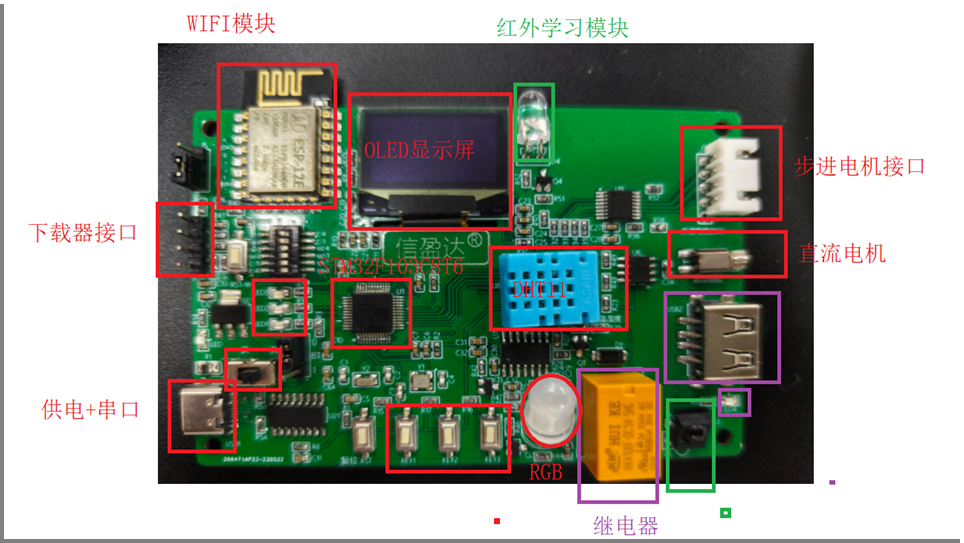

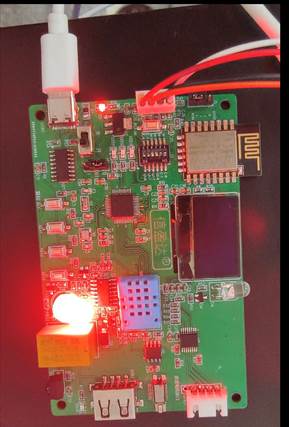

图1.1：STM32实物图

1.2硬件资源

1. 芯片：ST32F103C8T6
2. DHT11：温湿度检测模块——用于测量环境温湿度情况
3. OLED显示屏：用于显示环境温湿度等相关信息
4. RGB彩灯：家庭氛围灯
5. 继电器：模拟智能插座——实现插座的通电/断电
6. 红外学习模块：可以学习家电遥控器的一些编码数据
7. 步进电机：可以实现窗帘的开关控制/投影的升降控制
8. 直流电机：风扇/排气扇
9. WIFI模块：可以实现远程控制

1.3 ARM简介

   Cortex-A系列：主要应用于高端电子消费产品领域。

Cortex-R系列：主要应用于军工/航天….

Cortex-M系列：主要应用于低端电子消费产品，智能家居产品，智能医疗。

2 LED实验

2.1 基本概念



2.2 工作模式

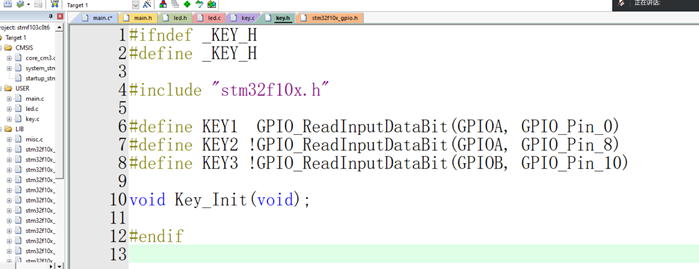

2.3 LED和按键引脚配置

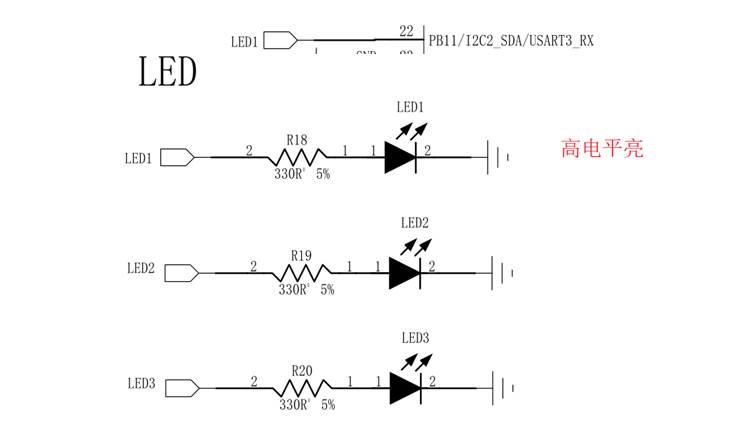

图2.3.1：LED引脚图

2.4 实验内容

   1.LED1点亮

     实验现象： stm32上LED1点亮

     引脚配置： LED1—PB11,LED2—PB14,LED2—PA11

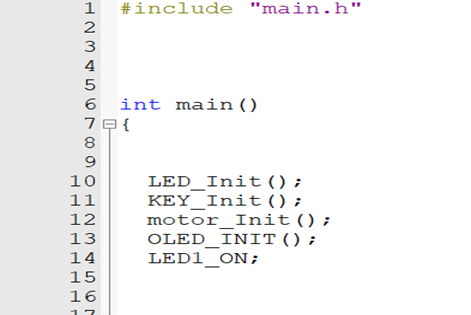

图2.4.1 主函数

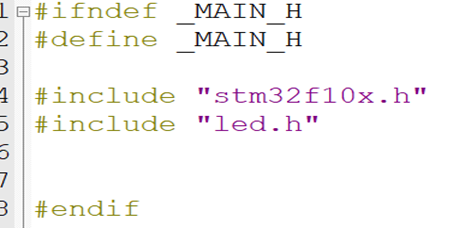

图2.4.2 main.h

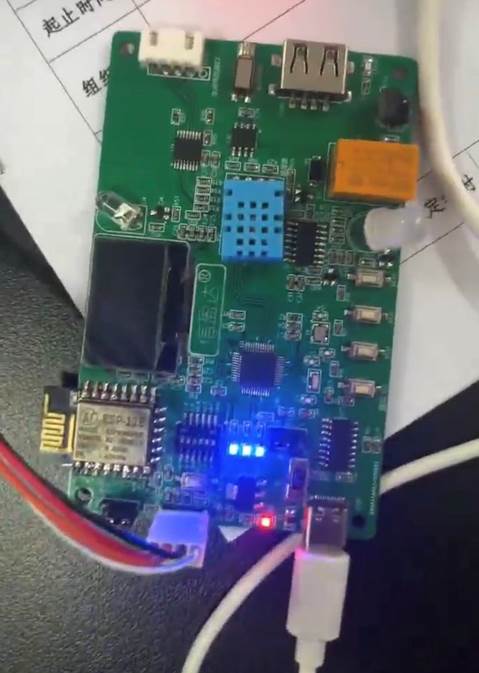

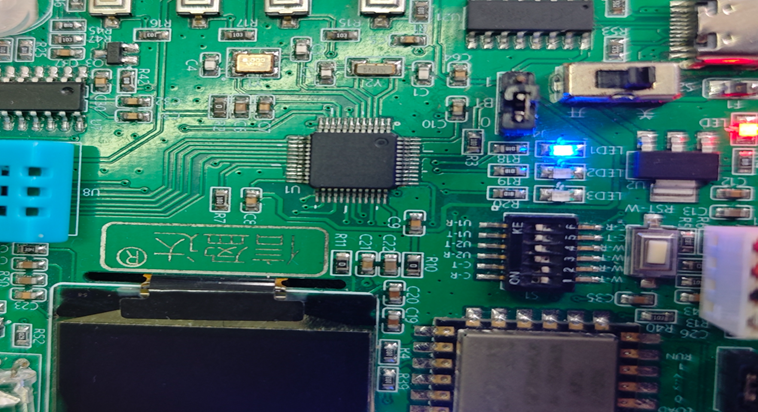

图2.4.3 实验现象

   2.三个LED同时点亮

      实验现象： stm32上三个LED点亮

      引脚配置： LED1—PB11,LED2—PB14,LED2—PA11

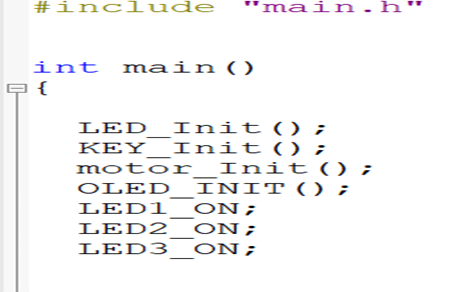

图2.4.4 主函数

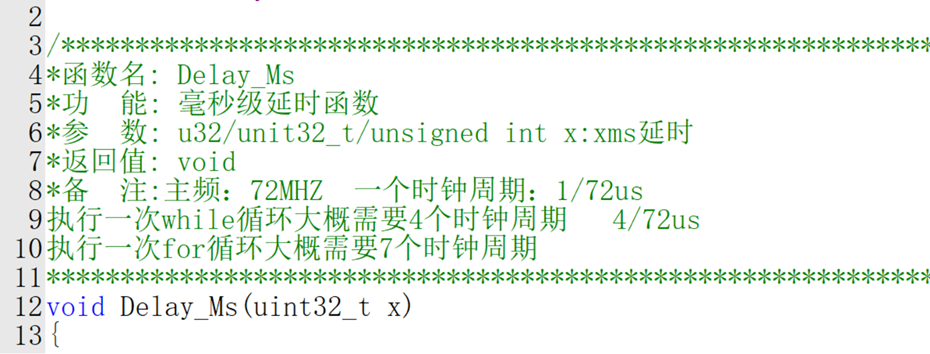

3.三个LED同时每隔1s闪烁一次

      实验现象： stm32上三个LED每隔1s闪烁一次

      引脚配置： LED1—PB11,LED2—PB14,LED2—PA11

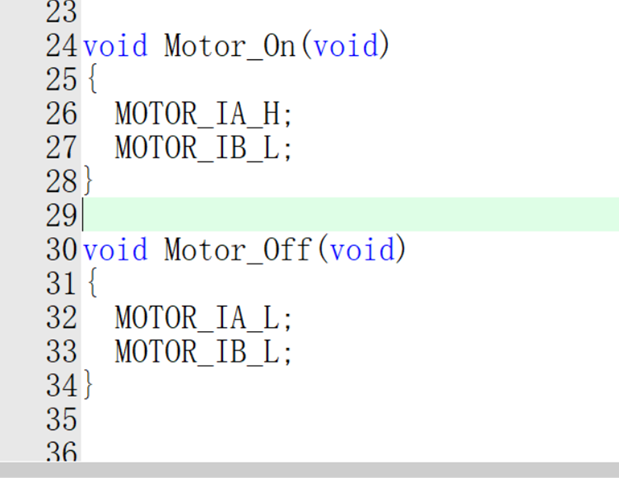

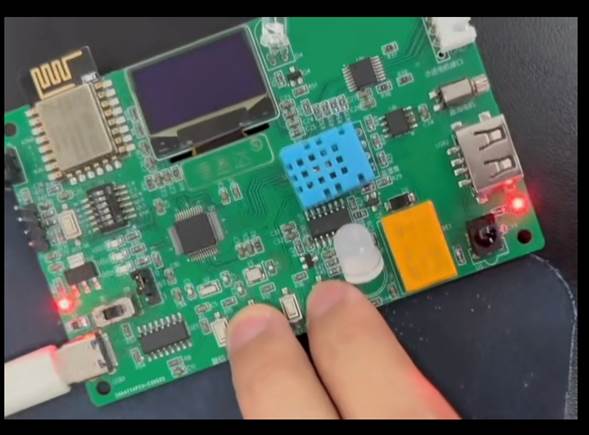

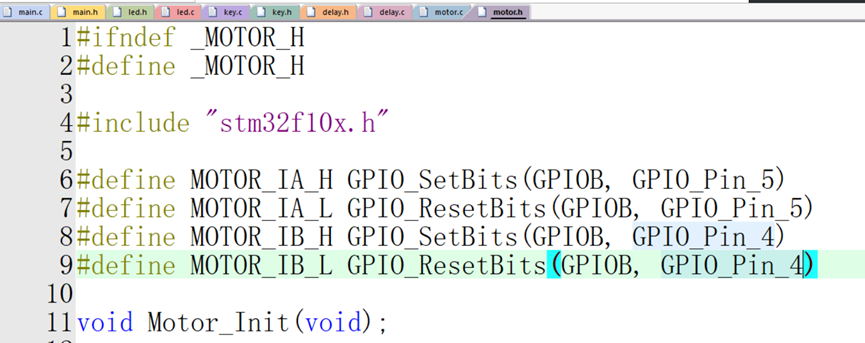

4．实现按键控制直流电机的转/停

实验现象： stm32上实现按键控制直流电机的转/停

引脚配置： MOTOR_IA—PB5，MOTOR_IB—PB4

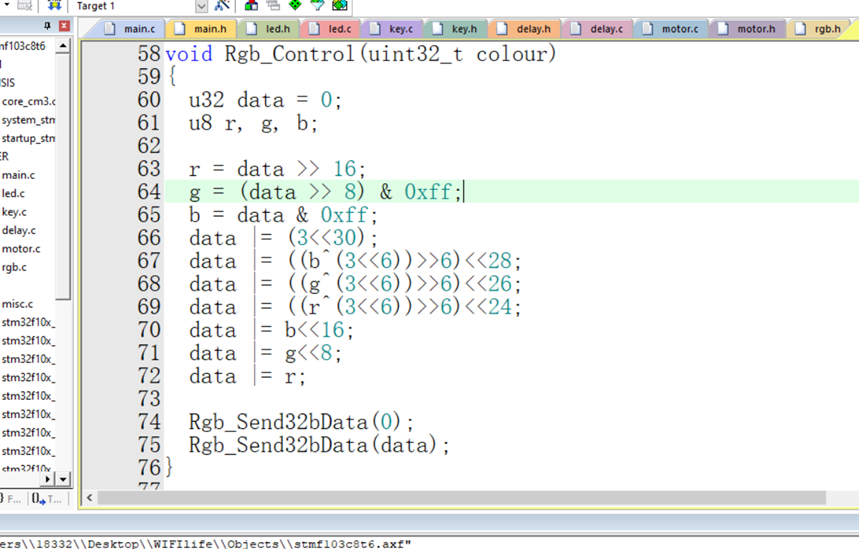

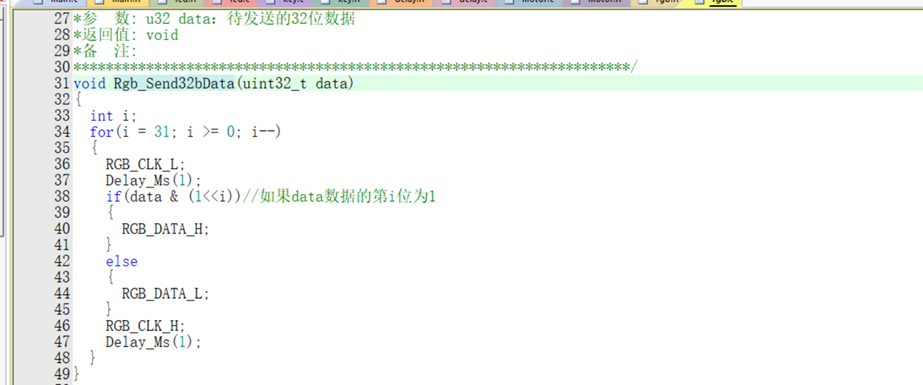

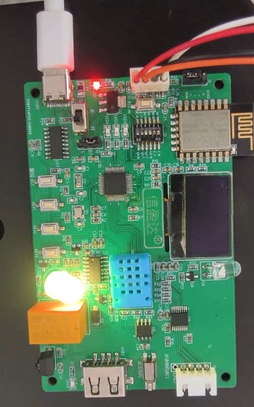

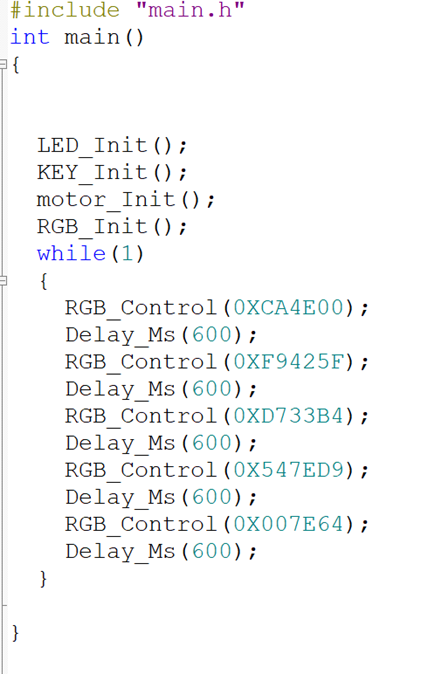

5．实现RGB至少显示5种不同颜色，可以通过延时每隔一段时间切换一种颜色

RGB彩灯

大多数RGB彩灯本质上可以视为有3个灯珠，分别显示红、绿、蓝，MCU通过与它的控制芯片（驱动芯片）进行通信，从而控制彩灯的3个灯珠的亮度。因为三个灯珠距离较近，所以隔一定距离观测，就可以看到颜色的叠加效果。

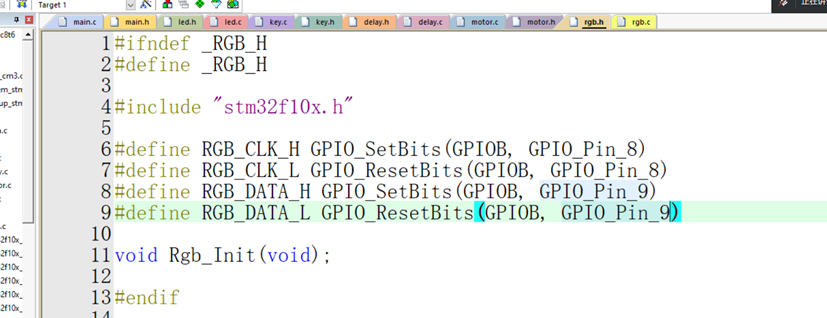

相关引脚

RGB_DATA—PB9

RGB_CLK—PB8

6．显示斑马线效果，暗的宽度比灭的宽度大。

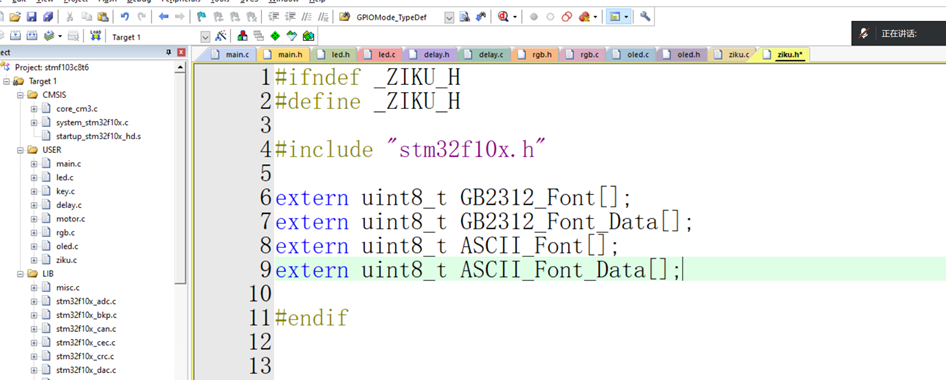

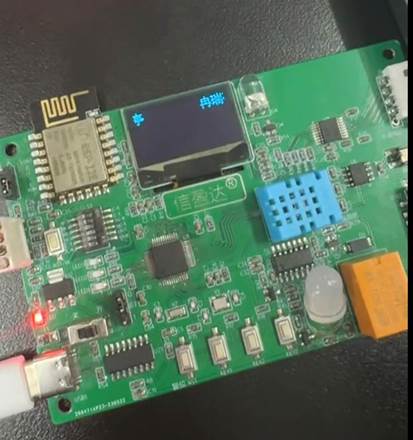

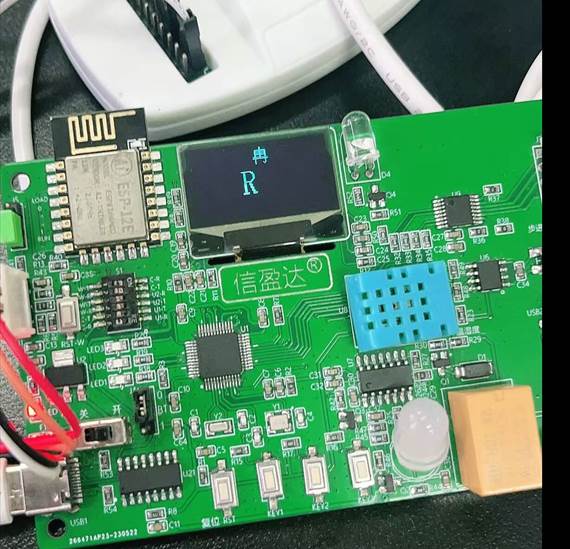

7．在屏幕中间位置显示一个16*16的中文字符（自己的姓氏），同时在其它位置显示一个32*32的英文字符（自己姓氏的拼音首字母）。

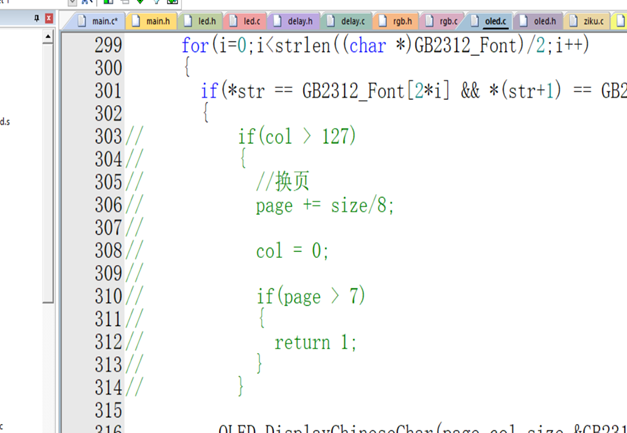

       函数功能：OLED显示字符串

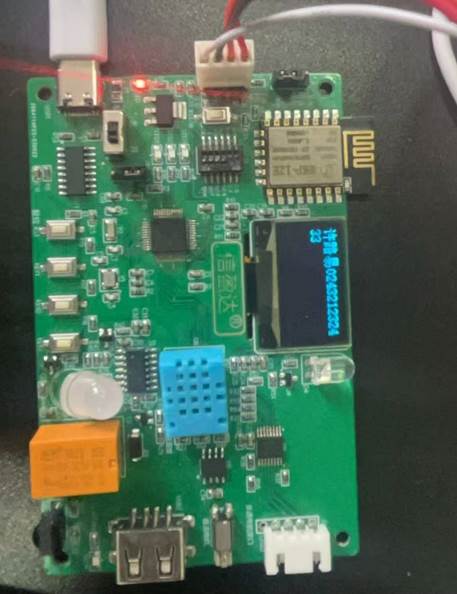

8．显示自己的姓名和学号

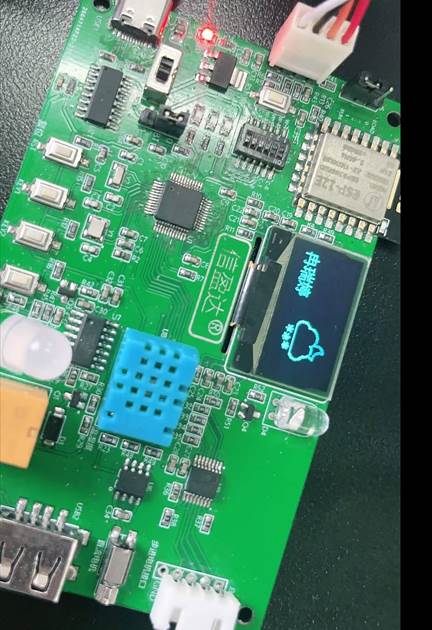

9．在屏幕上同时显示一个图片和自己的姓名。

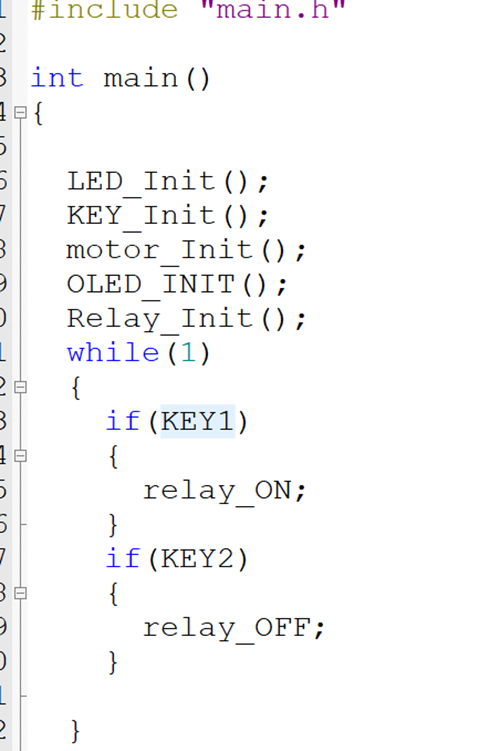

10．显示流动字符串。编写程序实现按键控制继电器。
