ADC

简介：

ADC（Analog-Digital Converter）模拟-数字转换器
ADC可以将引脚上连续变化的模拟电压转换为内存中存储的数字变量，建立模拟电路到数字电路的桥梁
12位逐次逼近型ADC，1us转换时间
输入电压范围：0~3.3V，转换结果范围：0~4095
18个输入通道，可测量16个外部和2个内部信号源
规则组和注入组两个转换单元
模拟看门狗自动监测输入电压范围

STM32F103C8T6 ADC资源：ADC1、ADC2，10个外部输入通道

逐次逼近型ADC

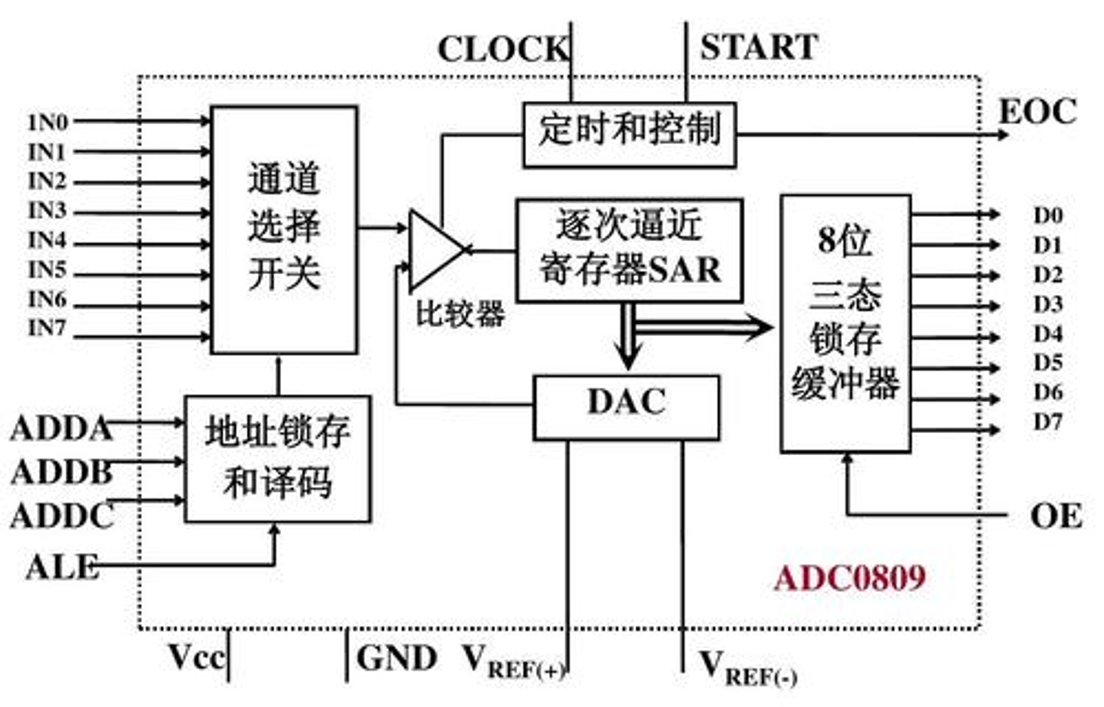

1.通道选择开关，有八路模拟电压输入，由下方的地址锁存和译码控制。

例如：地址锁存输入011，那就是IN3号通道输入

2.比较器：把输入电压跟DAC的输出电压进行比较

3.DAC把SAR里面的数字量转换成模拟量跟输入电压进行比较。采用二分法

4.二分法：如果DAC输出量大于输入电压，那么DAC的输出量就会取一半再跟输入量进行比较，最多比较八次

5.当他们近似相等时，就会把结果输出到8位三态锁存缓冲器中，等到OE输出使能有效时，才会输出结果到总线中

6.定时和控制逻辑：输入START和CLOCK信号，是一个开工指令。当转换完成后，会置EOC标志位提醒转换完成

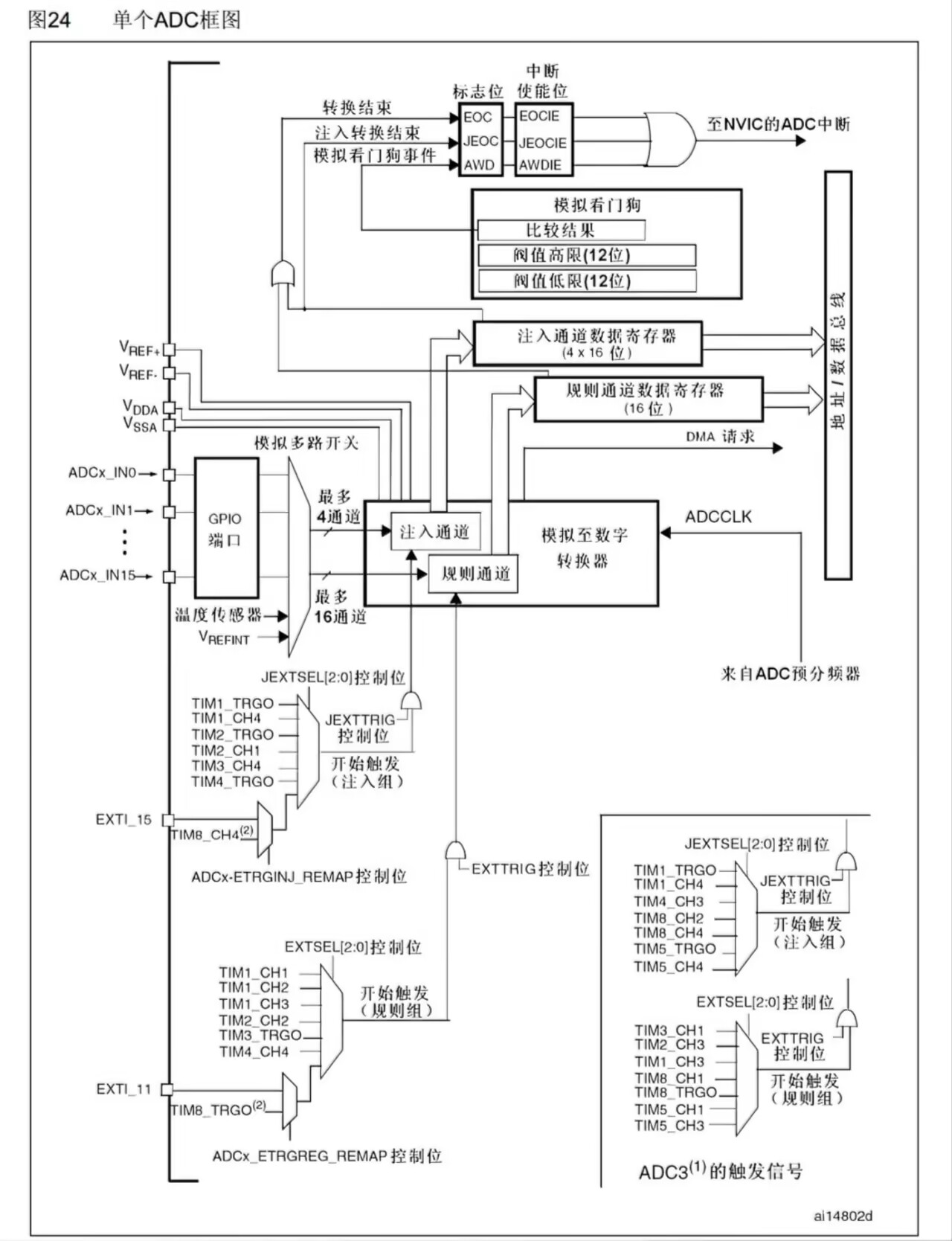

ADC框图：

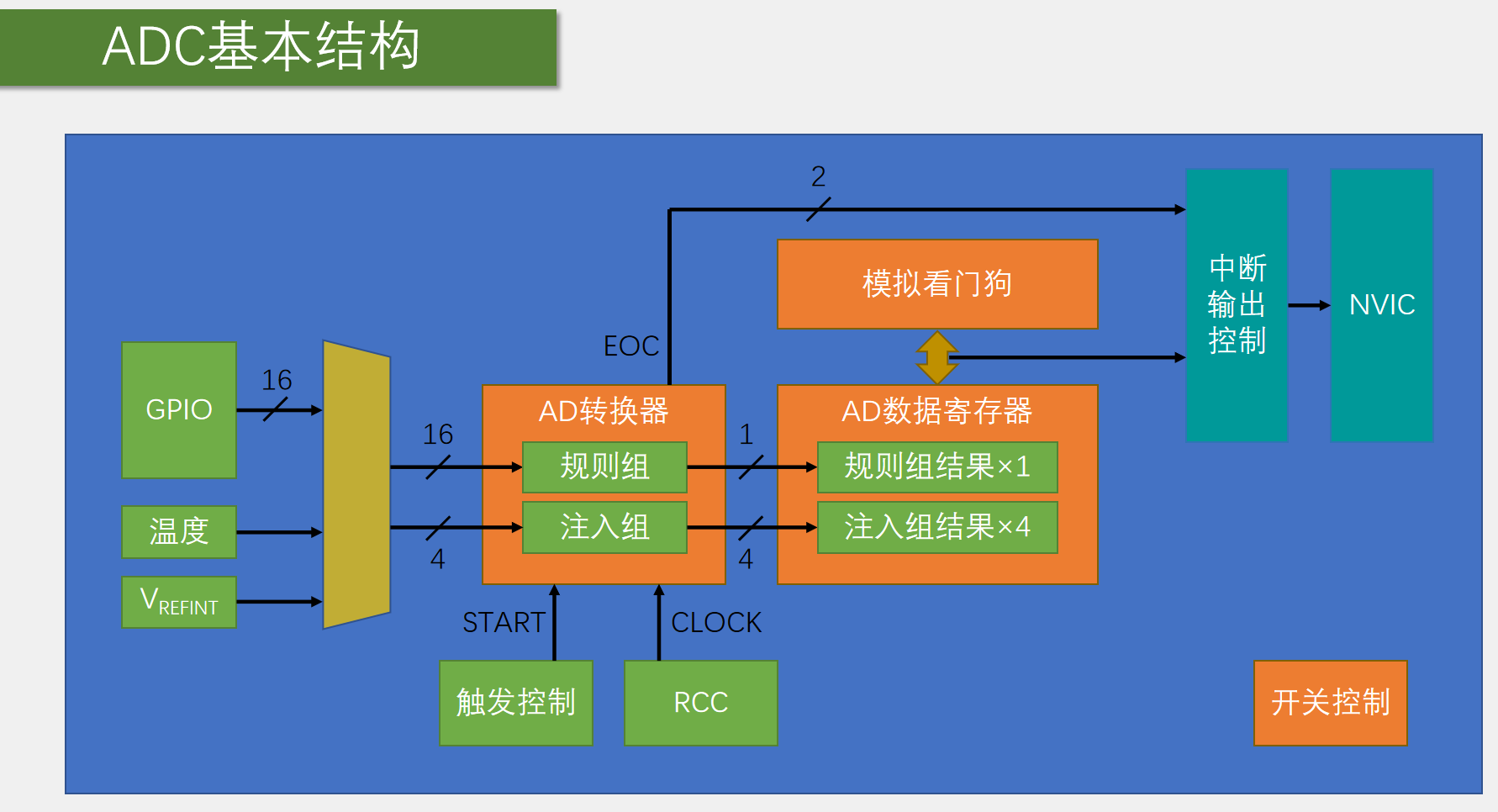

GPIO端口控制模拟输入，进入多路开关。

软件配置通道选择，多路开关选通你指定的那一路信号。

选中的信号被送入 “注入通道” 或 “规则通道”，再进入 “模拟至数字转换器”，转换成数字量。

转换结果存入对应的寄存器，供 CPU 或 DMA 读取

注入通道数据寄存器可以同时存储四条通路的数据，但是规则通路数据寄存器只能存储最新的一个通道的数据。

上方注入和规则数据寄存器会引出一条导线通向一个或门，最后通向EOC标志位。（即注入和规则任意通路完成发出的完成信号都会通向EOC标志位）

注入通道数据寄存器转换结束后，也会输出一个注入转换结束的信号置JEOC标志位。

另外还可以设置一个模拟看门狗，对输出结果进行一个操作，只输出阈值内的量

（为什么要单独把注入数据寄存器单独引出一条信号通路呢？因为注入和规则一起连接了一个或门，当这条通路被规则单独使用时，注入组则可以使用另外一条路）

上方的EOC,JEOC和AWD都是中断标志位，后面的是中断使能信号。这里不做中断说明

下面的注入组和规则组的开始触发信号是START信号。

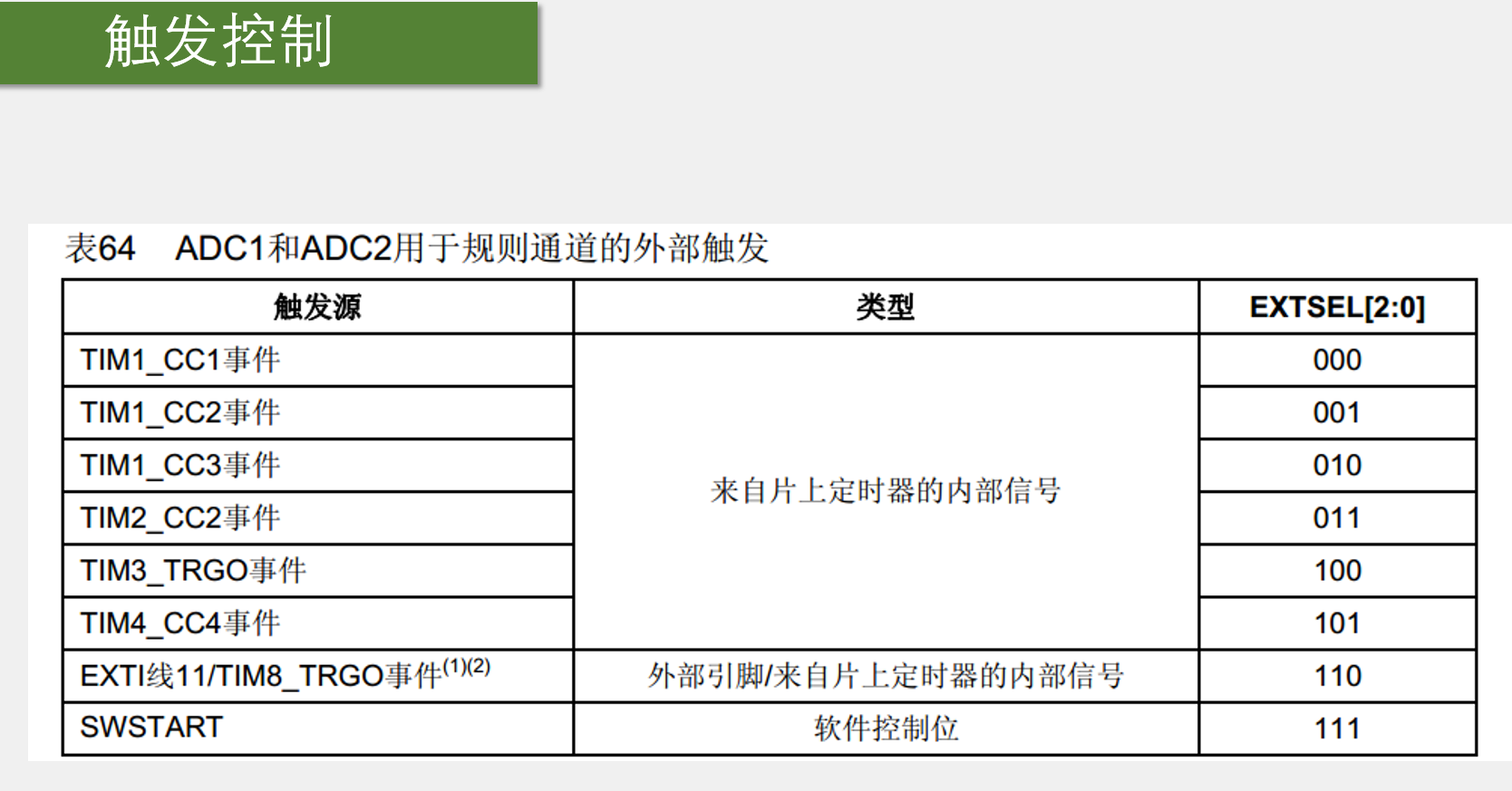

触发源有两种：

• 软件触发：调用一条代码
• 硬件触发：就是图中的部分

这些通道通过一个多路选择器来触发注入/规则数据寄存器的开始信号

触发控制：

ADC基本结构

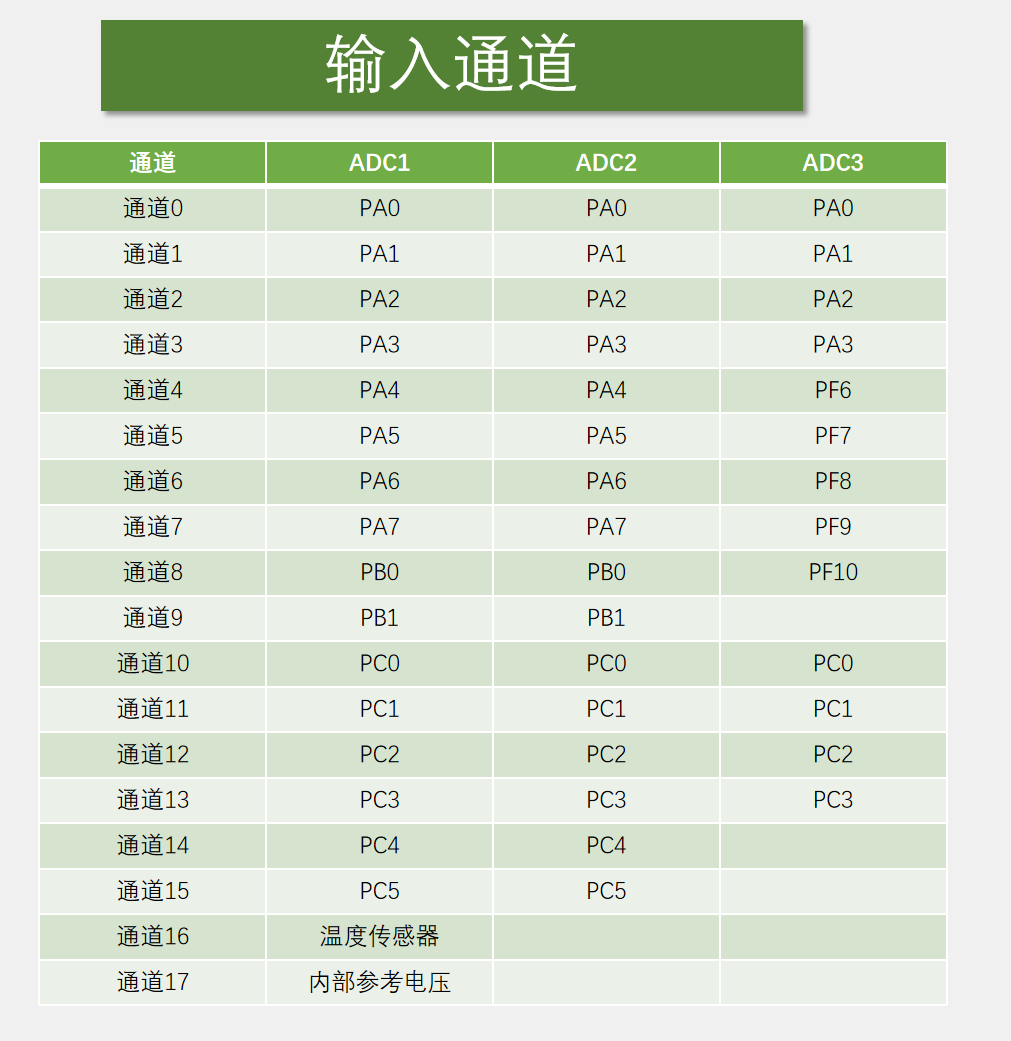

输入通道：

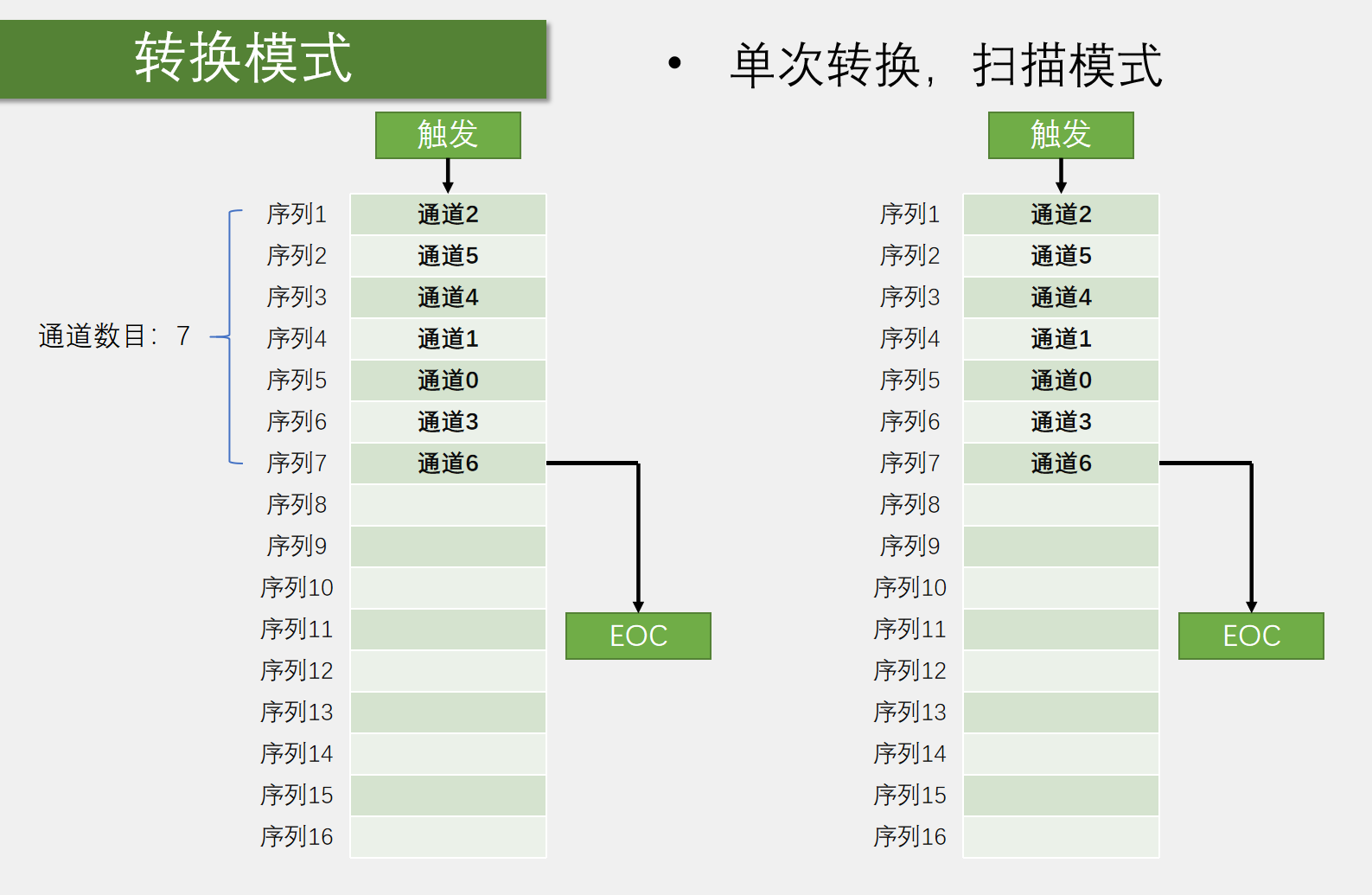

转换模式：

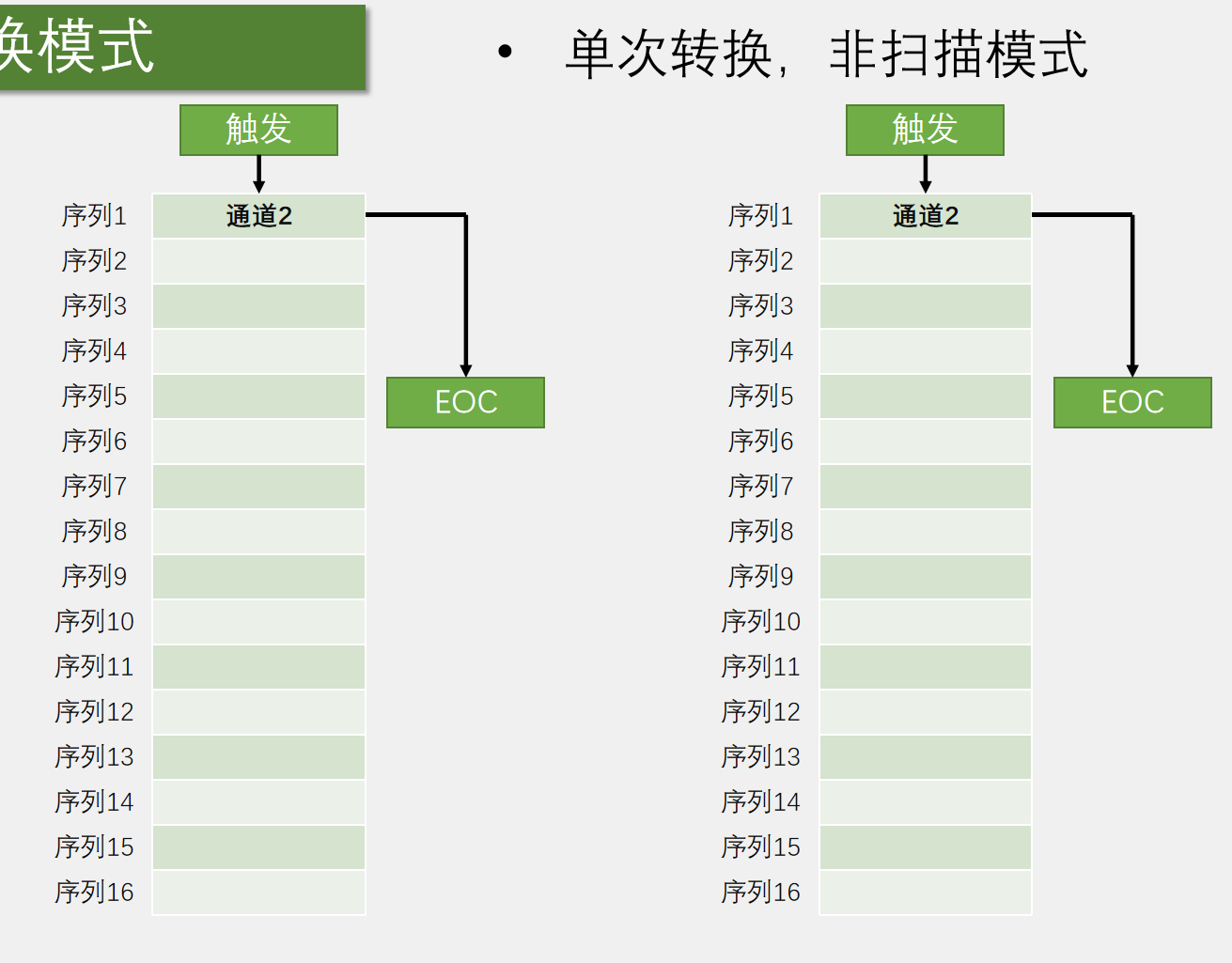

1. 单次转换，非扫描模式

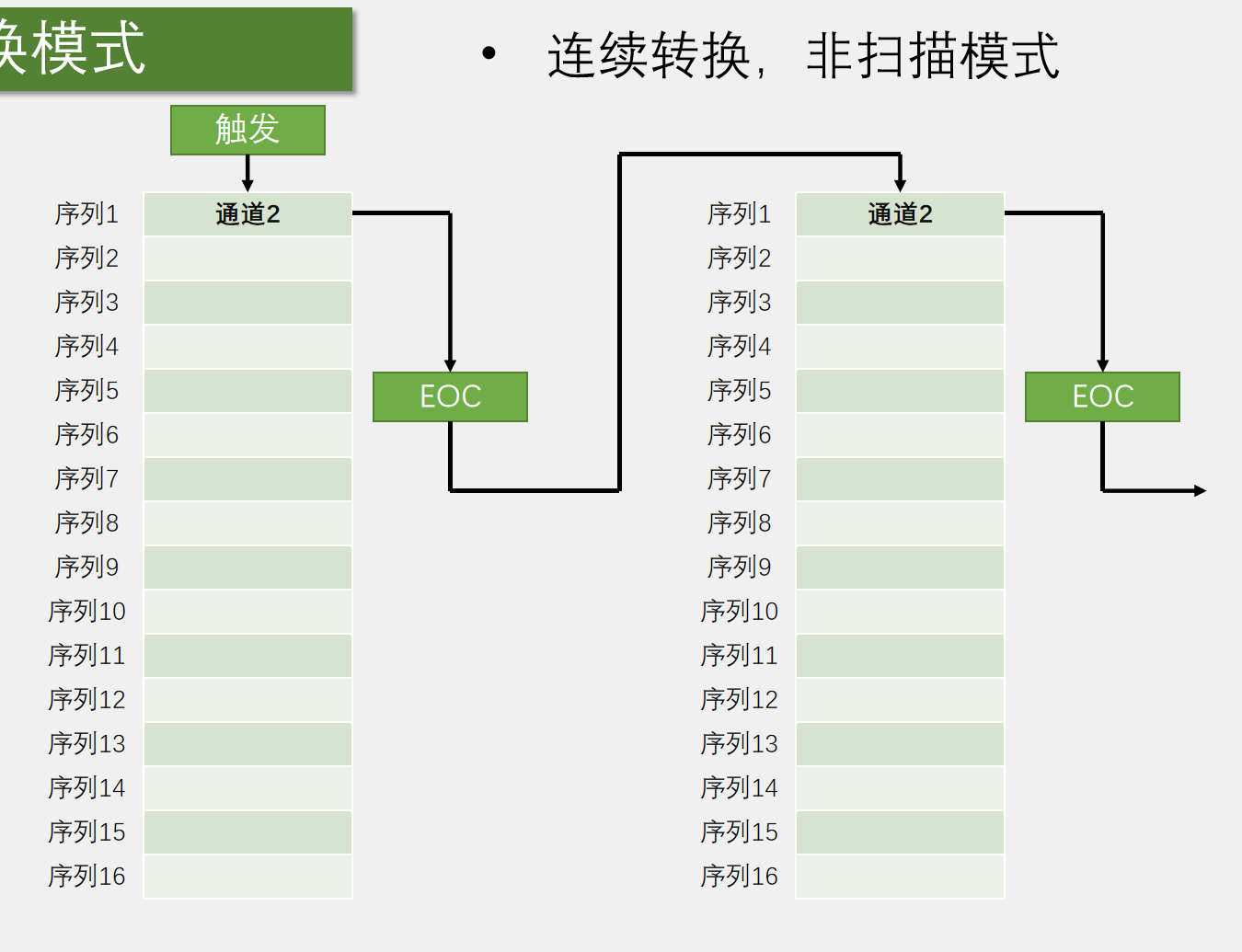

2. 多次转换，非扫描模式
3. 单次转换，扫描模式

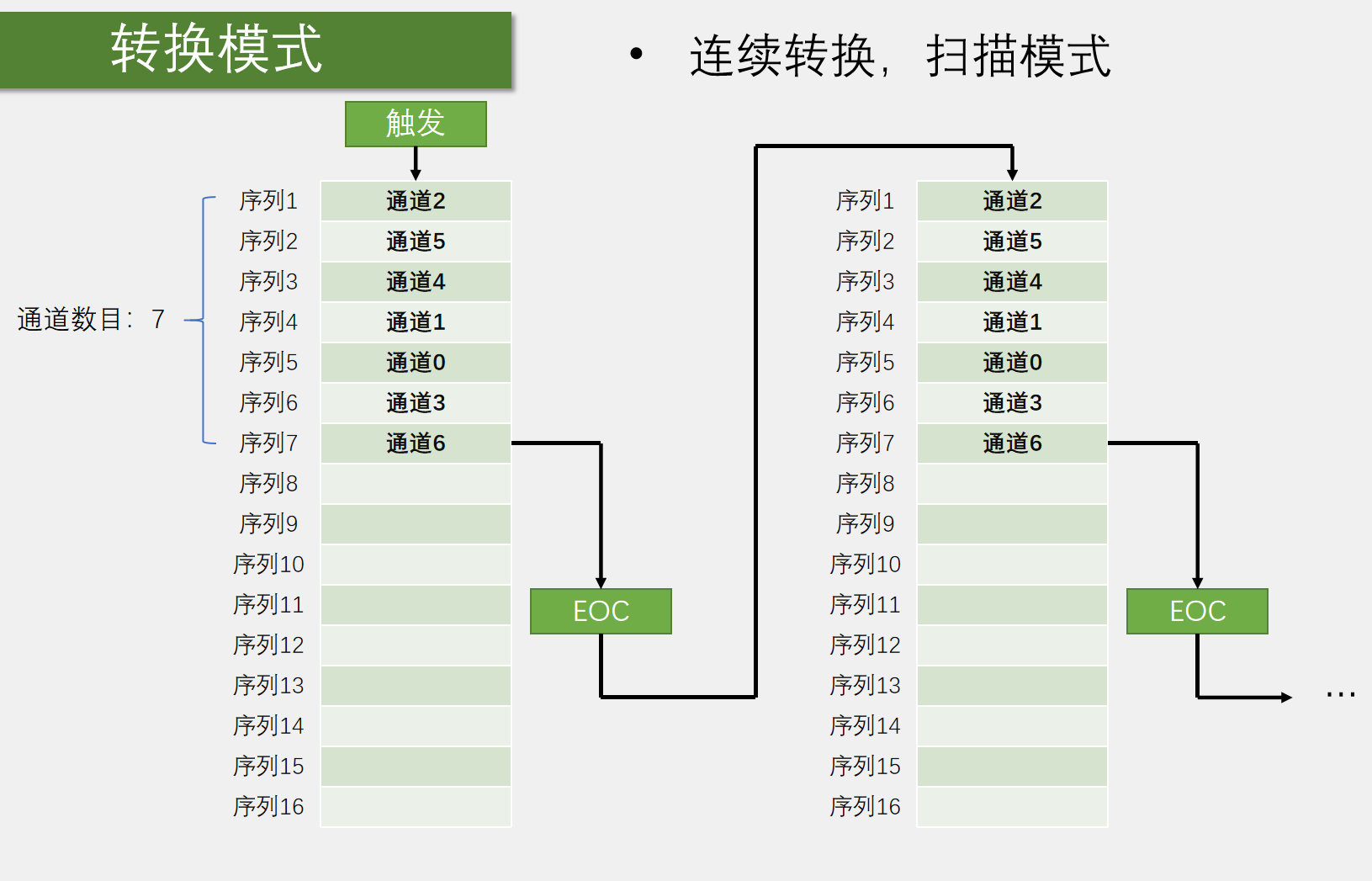

4. 多次转换，扫描模式

1.

2.

3.

4.

注意：扫描模式下只能储存最后一个通道的数据。其他数据要通过DMA转运

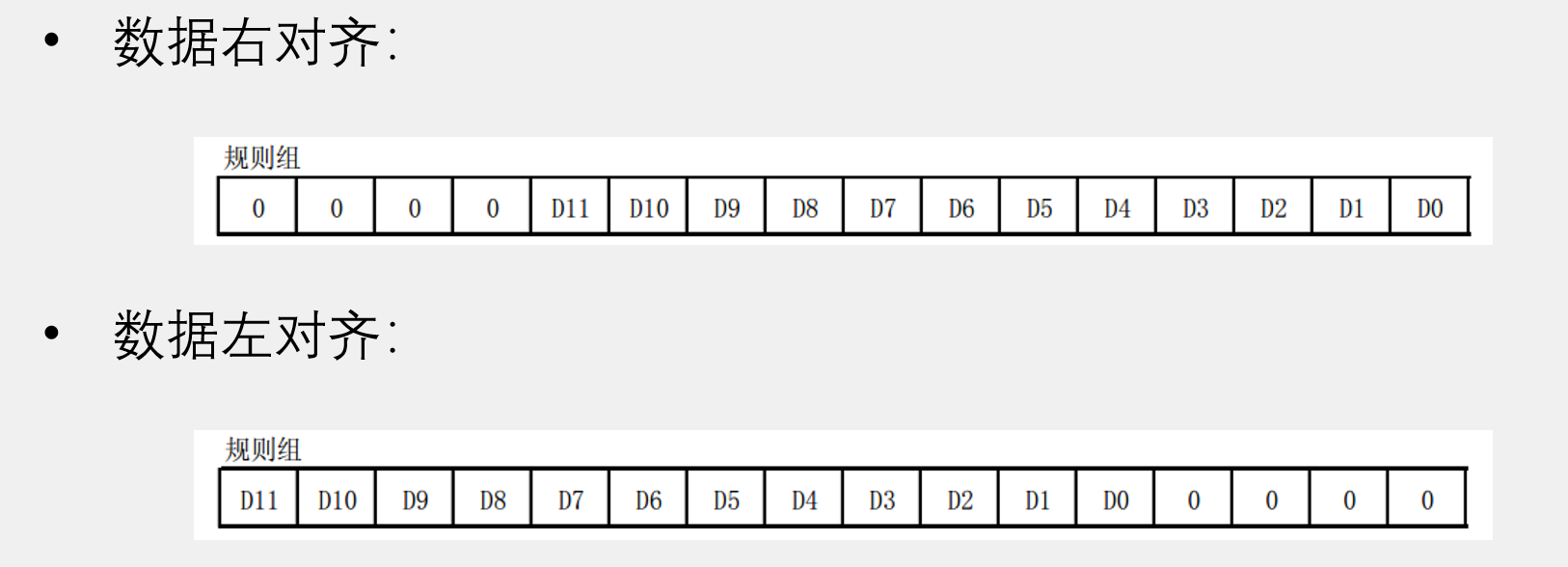

对齐方式：

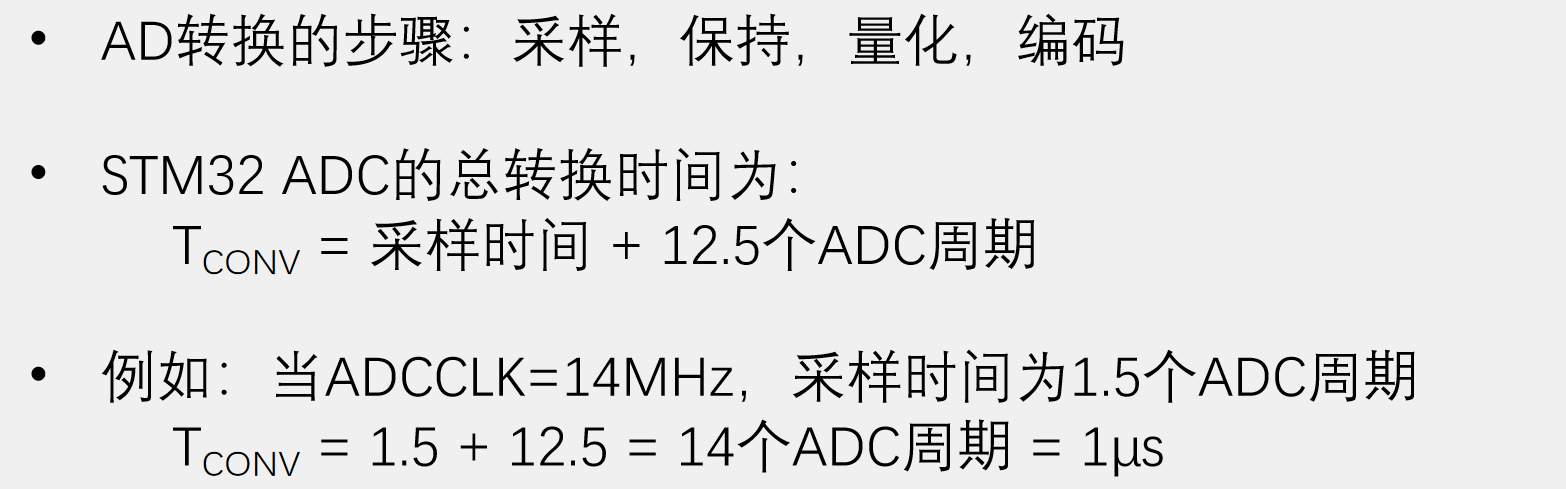

转换时间：

校准：

这一步直接被封装好了，不用理解原理。直接调用几个函数就行了

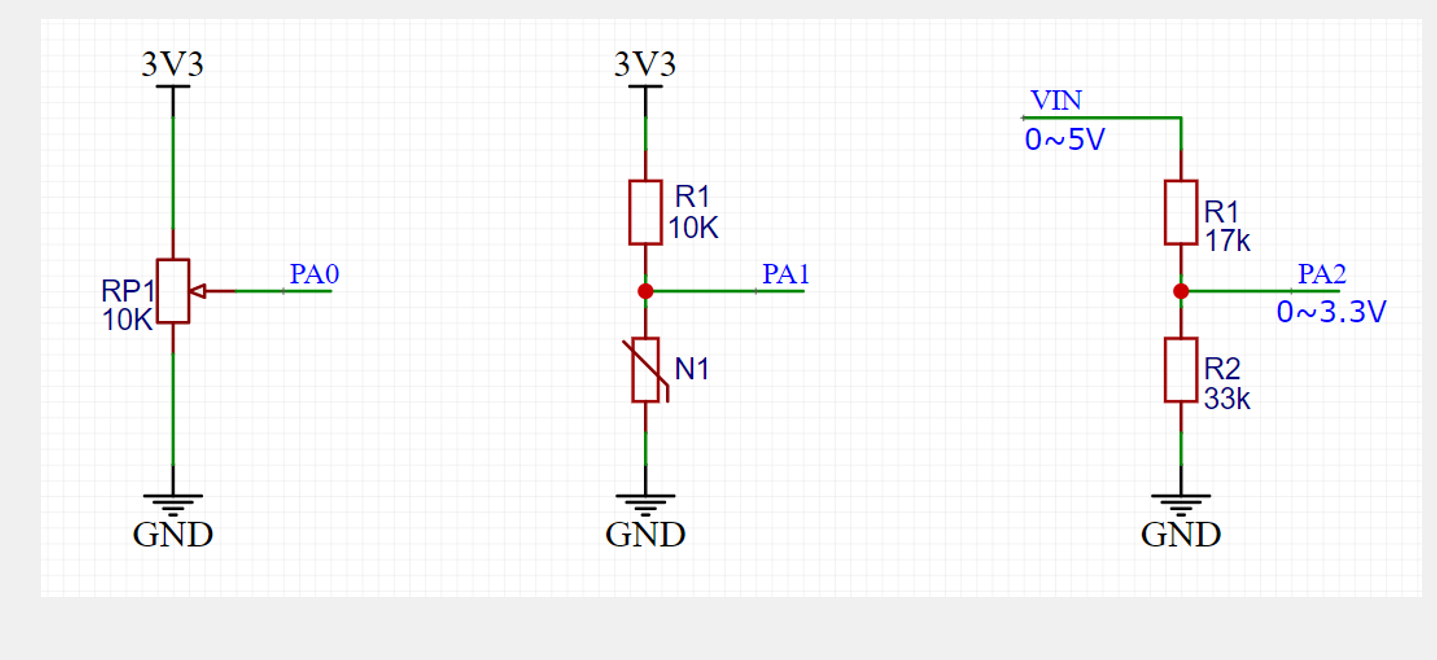

硬件电路：

程序源码：

配置步骤：

• 开启RCC时钟，包括ADC和GPIO的时钟。ADCCLK的分频器也要配置
• 配置GPIO为模拟输入模式
• 配置多路开关，把左边的通道接入右边的规则组里面（点菜）
• 配置ADC转换器
• 中断和看门狗，需要的自行配置
• 校准

AD.h模块：

#ifndef __AD__H
#define __AD__H

void AD_Init(void);
uint16_t ADC_GetValue(void);

#endif

main.c模块：

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "Oled.h"
#include "AD.h"

uint16_t ADValue;
float Voltage;

int main(void)
{
	OLED_Init();
	AD_Init();

	OLED_ShowString(1,1,"ADValue:");
	OLED_ShowString(2,1,"Voltage:0.00V");

	while(1)
	{
		ADValue = ADC_GetValue();
		Voltage = (float)ADValue / 4095 * 3.3;

		OLED_ShowNum(1,9,ADValue,5);
		OLED_ShowNum(2,9,Voltage,1);
		OLED_ShowNum(2,11,(uint16_t)(Voltage * 100) % 100, 2);

		Delay_ms(100);
	}
}

AD.c模块：

#include "stm32f10x.h"                  // Device header

/*
 *
 *  1.开启RCC时钟，包括ADC和GPIO的时钟。ADCCLK的分频器也要配置
 *  2.配置GPIO为模拟输入模式
 *  3.配置多路开关，把左边的通道接入右边的规则组里面（点菜）
 *  4.配置ADC转换器
 *	（中断和看门狗，需要的自行配置）
 *	5.校准
*/


void AD_Init(void)
{
	//1.开启RCC时钟，包括ADC和GPIO的时钟。ADCCLK的分频器也要配置
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);     //ADCCLK时钟最大14MHz 6分频后是12MHz


	//2.配置GPIO为模拟输入模式
	GPIO_InitTypeDef GPIOA_InitStructure;
	/*这里的模拟输入模式是ADC的专属模式，让GPIO的输入输出失效，信号直接进入板子里面的ADC外设*/
	GPIOA_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIOA_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIOA_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIOA_InitStructure);

	//3.配置多路开关，把左边的通道接入右边的规则组里面（点菜）
	ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);
	/*ADC1的菜单里，菜品：通道0，排在第一位，采样时间是55.5个ADC周期*/

	//还想再点几个菜的话，就多调用计次这个函数
	//ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);

	//4.配置ADC转换器
	ADC_InitTypeDef ADC_InitStructure;
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;                  //配置ADC的工作模式（独立模式/双ADC模式）
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;              //设置右对齐还是左对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; //外部触发转换选择
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;                 //选择 连续/单次 转换模式 ENABLE(连续)/DISABLE(单次)
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;                       //选择扫描模式(ENABLE)还是非扫描模式(DISABLE)
	ADC_InitStructure.ADC_NbrOfChannel = 1;                             //通道数目：在扫描模式下，总共会用到几个通道
	ADC_Init(ADC1, &ADC_InitStructure);


	ADC_Cmd(ADC1, ENABLE);

	//5.对ADC进行校准
	ADC_ResetCalibration(ADC1);                   //复位校准
	/*软件置1，开启复位校准，复位校准完成后，硬件自动清零*/
	while(ADC_GetResetCalibrationStatus(ADC1) == SET);   //等待复位校准完成(未完成则一直开始等待)
	ADC_StartCalibration(ADC1);                   //开始校准
	/*软件置1，开启校准，校准完成后，硬件自动清零*/
	while(ADC_GetCalibrationStatus(ADC1) == SET);               //等待校准完成
}

uint16_t ADC_GetValue(void)
{
	ADC_SoftwareStartConvCmd(ADC1, ENABLE);   //软件开启转换命令
	while(ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);
	return ADC_GetConversionValue(ADC1);
}

ADC配置代码：

	//4.配置ADC转换器
	ADC_InitTypeDef ADC_InitStructure;

	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
    /*配置ADC的工作模式（独立模式/双ADC模式）*/

	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;
    /*设置右对齐还是左对齐*/

	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
    /*外部触发转换选择*/

	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;
    /*选择 连续/单次 转换模式 ENABLE(连续)/DISABLE(单次)*/

	ADC_InitStructure.ADC_ScanConvMode = DISABLE;
    /*选择扫描模式(ENABLE)还是非扫描模式(DISABLE)*/

	ADC_InitStructure.ADC_NbrOfChannel = 1;
    /*通道数目：在扫描模式下，总共会用到几个通道*/

	ADC_Init(ADC1, &ADC_InitStructure);
