一、前言
在工业控制、现场数据采集、楼宇自动化、设备组网场景中，UART 串口通信受限于传输距离、抗干扰能力和组网能力，很难满足复杂工况需求。而RS485凭借差分传输、远距离通信、一主多从组网、强抗干扰等特性，成为工业现场使用最广泛的通信总线之一。
本人在环境监测工控项目中，使用 STM32 搭配 MAX485 芯片，基于 RS485 总线组网，挂载多台温湿度、气压、粉尘传感器，采用 Modbus-RTU 协议完成数据采集与指令下发。本文结合实际项目经验，从零讲解 RS485 核心原理、硬件接线、电路设计、软件驱动、通信协议以及现场踩坑总结，全程原创，附带分段代码片段，可直接移植到实际项目中。
二、RS485 核心原理与基础特性
2.1 什么是 RS485
RS485 是一种差分平衡式串行总线标准，不属于底层通信协议，而是电气接口标准，通常基于串口（UART）实现数据收发。它不定义应用层协议，日常项目中常搭配 Modbus-RTU、自定义帧协议使用。
2.2 核心工作机制（差分信号）

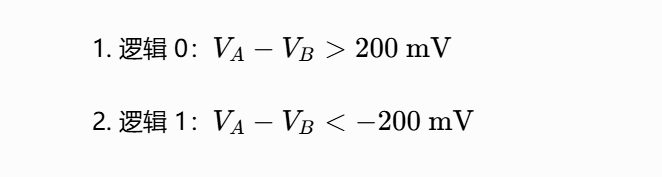

这是 RS485 抗干扰能力强的根本原因。总线包含 A、B 两根信号线，通过两根线的电压差值判断逻辑电平，而非对地绝对电压：

2.3 关键参数与通信模式
通信模式
主流为两线制半双工：仅 A、B 两根线，同一时刻只能发送或接收数据，必须通过硬件引脚切换收发状态，是项目中 99% 的选择；四线制为全双工，布线复杂，极少使用。
传输距离与波特率
速率和距离成反比：波特率 100 kbps 以下，最大传输距离可达 1200 m；波特率越高，传输距离越短，工业现场常用 9600、19200、38400 bps。
组网能力
标准 RS485 总线单条线路最多挂载 32 个单元负载设备；使用高阻抗收发器或隔离集线器，可扩展至 128~256 个节点，采用主从架构：一个主机轮询，多个从机应答，从机之间不主动通信。

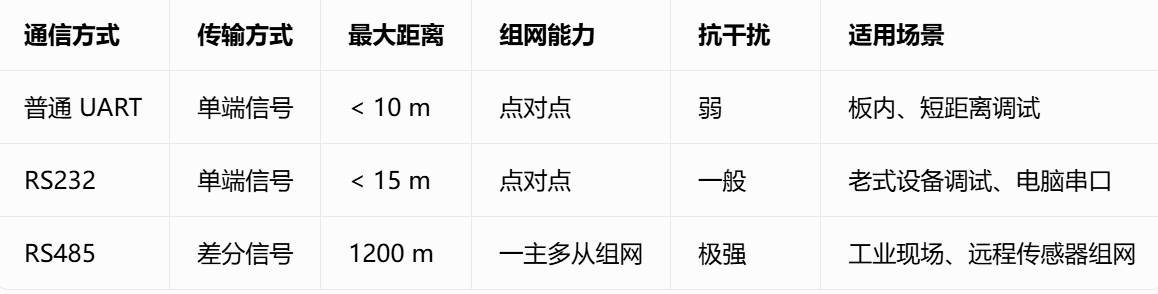

2.4 RS485、RS232、普通 UART 对比（项目选型参考）
三、项目硬件设计（基于 MAX485+STM32，实战电路）
本项目硬件架构：STM32F103 主控 + MAX485 收发芯片 + 屏蔽双绞线 + 多传感器从节点，下面拆解核心电路、接线规范与硬件注意事项。
3.1 MAX485 芯片引脚定义
MAX485 是工业最常用的 RS485 收发芯片，8 引脚 DIP 封装，核心引脚功能：
DI：数据输入，连接 MCU UART_TX（单片机发送数据到 485 总线）
RO：数据输出，连接 MCU UART_RX（485 总线数据传回单片机）
DE、/RE：收发控制引脚（核心）
DE=1、/RE=0：发送模式
DE=0、/RE=1：接收模式
项目中常规做法：将 DE 和 /RE 短接，用单个 GPIO 引脚统一控制收发状态，简化软件逻辑。
A、B：差分总线端，外接双绞线，所有设备 A 相连、B 相连。
3.2 单节点硬件电路

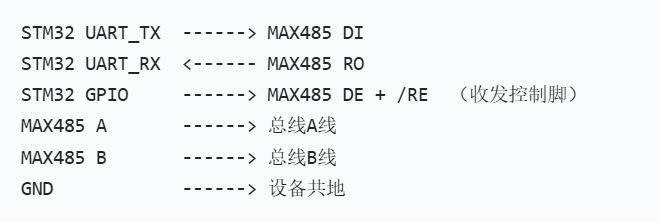

3.2.1 基础接线逻辑

3.2.2 终端电阻配置（现场高频问题）
RS485 总线主干线缆的首端和末端，需要并联 120 Ω 终端匹配电阻，用于抵消信号反射，避免高速、长距离通信出现乱码。
短距离（< 100 m）、低波特率：可不接；
长距离、多节点、高波特率：必须在总线两端各接 120 Ω 电阻，禁止在每个从节点都加电阻。
3.3 项目硬件规范（现场实战总结）
线材：工业现场必须使用屏蔽双绞线，屏蔽层单端接地，避免形成地环路；
布线：总线采用手牵手链式拓扑，禁止星型布线，星型拓扑极易信号衰减；
共地：所有 RS485 节点必须共地，地电位差过大会损坏芯片，远距离节点建议使用隔离型 485 模块；
防护：强干扰环境增加 TVS 管、自恢复保险丝，防止浪涌击穿 MAX485。
四、STM32 软件驱动实现（标准库，分段代码片段）
基于 STM32F103 标准库开发，采用 UART 串口 + GPIO 控制收发模式，代码模块化设计，适配本项目多传感器轮询场景。仅展示核心代码片段，注释贴合项目实际使用。

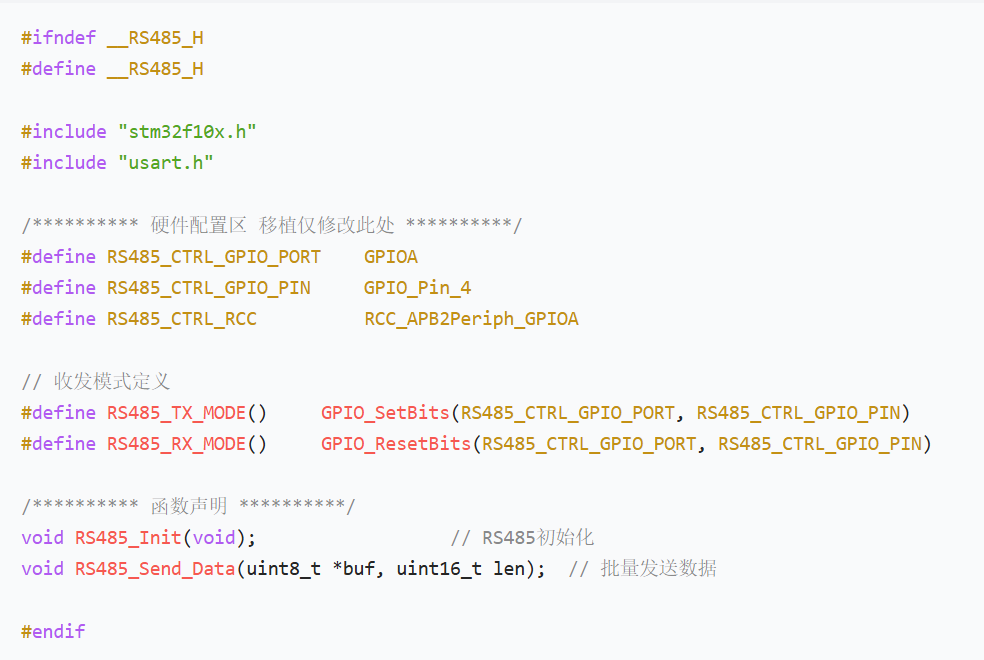

4.1 头文件宏定义（硬件可配置，方便移植）
统一封装引脚、串口、收发控制脚，更换硬件仅修改宏，无需改动业务逻辑。

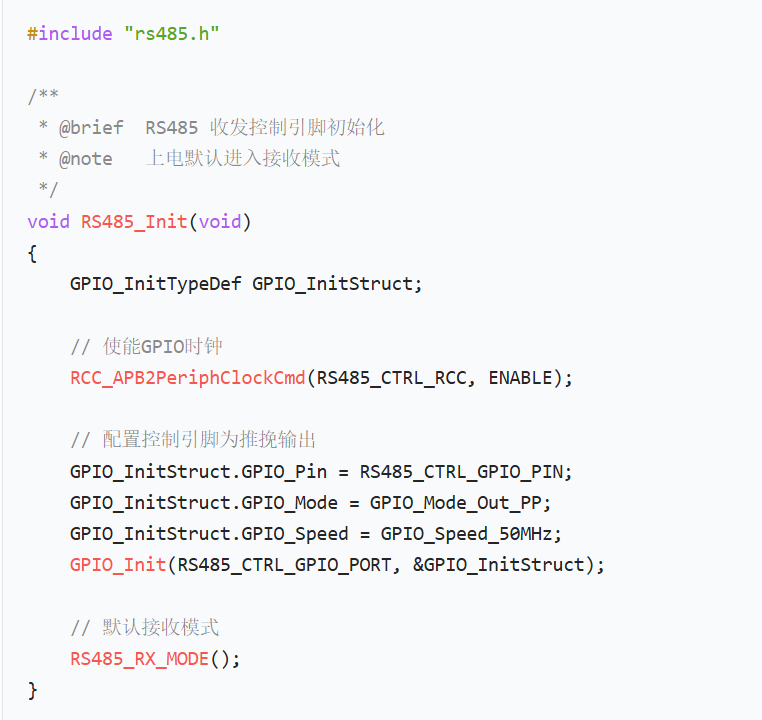

4.2 初始化函数（GPIO + 默认接收模式）
上电默认设置为接收模式，符合主从架构常态：主机平时监听总线，需要下发指令时切换为发送模式。

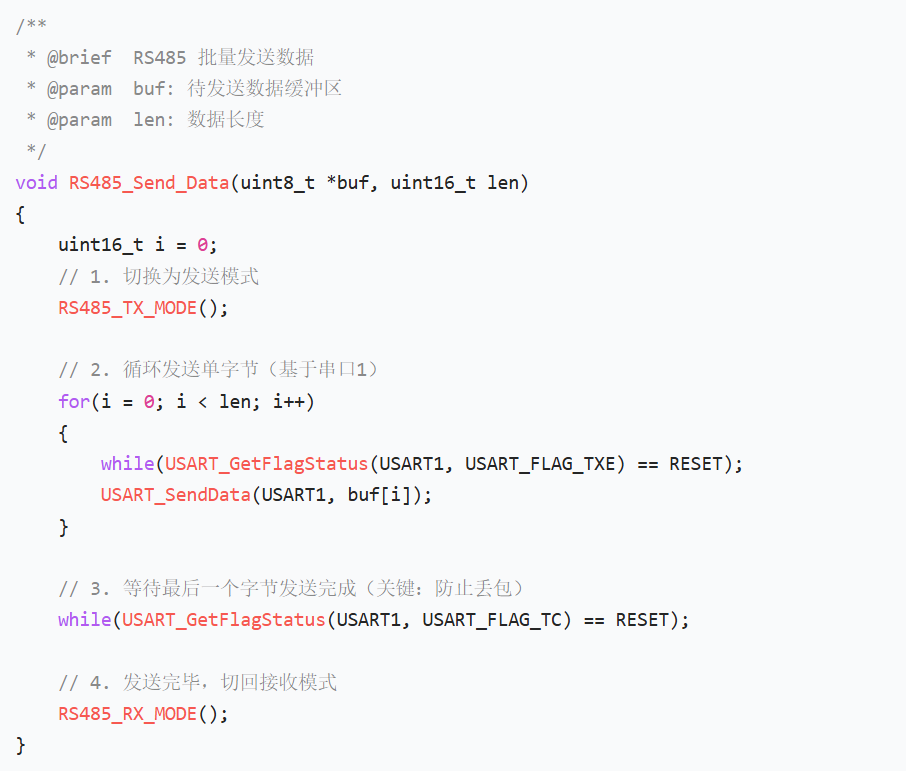

4.3 数据发送函数（核心：模式切换 + 串口发送）
半双工通信关键逻辑：发送前切换为发送模式，数据全部发送完成后，立即切回接收模式。若切换不及时，会导致最后一个字节丢失、从机无法接收指令。

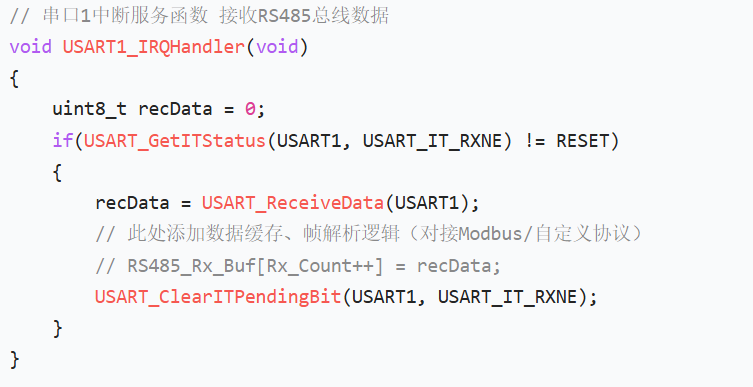

4.4 中断接收片段（项目采用串口中断接收）
工业组网中，主机轮询从机后，从机返回数据，主机使用串口中断实时接收，避免轮询阻塞主程序。

五、项目应用：基于 RS485+Modbus-RTU 多传感器组网实战
5.1 项目场景介绍
项目名称：厂区环境综合监测系统
架构：1 台 STM32 主机 + 8 台 RS485 从机传感器（SHT45 温湿度、气压传感器）；
总线：两线制 RS485 屏蔽双绞线，总线长度约 350 m，波特率 9600 bps；
应用层协议：Modbus-RTU（工业标准协议，通用性强，免自定义帧）；
功能：主机定时轮询每一个从机地址，下发读取寄存器指令，从机返回温湿度、气压数据，主机汇总后上传至本地显示屏。
5.2 主从通信逻辑（核心业务流程）
严格遵循 Modbus 主从轮询机制，从机不会主动上报数据，全程由主机控制通信节奏，避免总线冲突：
主机轮询节点 1：发送 Modbus 读取指令（从机地址 + 功能码 + 寄存器地址 + 校验码）；
对应地址的从机接收指令，解析后采集传感器数据，打包成 Modbus 应答帧发送至总线；
主机接收应答帧，CRC 校验通过后解析数据，存入缓冲区；
主机间隔 20 ms，依次轮询节点 2 ~ 节点 8；
一轮轮询完成后，延时 500 ms，开启下一轮循环。

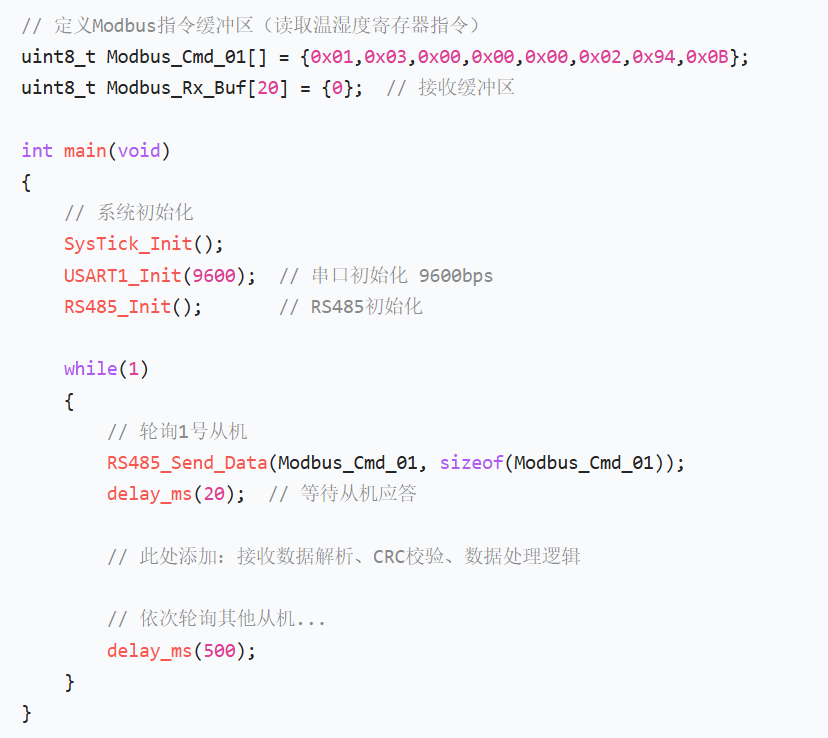

5.3 轮询调用代码片段（主函数逻辑）
5.4 协议适配说明
1、本项目使用标准 Modbus-RTU，无需自行设计帧格式，降低调试难度；
2、所有从机提前配置唯一通信地址（1~8），地址重复会导致总线数据错乱；
3、通信异常处理：增加超时判断，单个从机无应答时，直接跳过，不影响后续节点轮询。
六、项目现场问题排查与经验总结（原创踩坑记录）
结合 350 m 总线、8 节点组网的现场调试经历，整理高频故障点与解决方案，这也是纯理论学习接触不到的实战内容。
6.1 故障 1：短距离通信正常，长距离（>200m）乱码
现象：实验室 5 m 测试完全正常，部署到厂区长线缆后，数据大部分出错；
原因：总线信号反射、阻抗不匹配；
解决：在 RS485 总线物理首端和末端各焊接 120 Ω 终端电阻，中间节点不接电阻，乱码问题彻底解决。
6.2 故障 2：指令发送后，从机完全无应答
排查步骤：
测量 A/B 线电压，空闲状态 A > B，电压差约 200 mV，硬件电平正常；
定位问题：发送函数中数据未发送完成就切换回接收模式，最后 1~2 个字节丢失；
解决：代码中增加 USART_FLAG_TC 发送完成等待位，确保整帧数据发送完毕再切换收发模式。
6.3 故障 3：部分从机随机失联，时通时断
原因：现场电机启停产生强电磁干扰，普通线材屏蔽效果差；
解决：更换双层屏蔽双绞线，屏蔽层单端接地，同时所有设备统一共地，消除地电位差。
6.4 故障 4：总线上多个从机同时应答，数据冲突
原因：两个从机设置了相同的 Modbus 地址；
解决：统一批量配置从机地址，上电读取地址校验，重复地址弹窗告警。
6.5 通用优化建议（工业项目落地）
波特率选型：现场干扰大、距离远，优先使用 9600 bps，不盲目追求高速；
延时设计：主机下发指令后，必须预留应答延时，延时时间根据总线长度调整；
容错机制：增加 CRC 校验、超时重发、故障节点跳过逻辑，提升系统稳定性；
隔离设计：跨配电柜、长距离组网，优先选用光电隔离 RS485 模块，保护主控芯片。
七、RS485 与 IIC 选型对比（嵌入式项目选型指南）
结合我之前做的 IIC 传感器项目，针对两种常用总线做选型区分，方便大家根据场景选择：
IIC：板内短距离通信（< 1 m），布线少，适合单块电路板上的传感器（SHT45、EEPROM），不适合工业长距离、强干扰环境；
RS485：跨设备、长距离组网（米级～千米级），抗干扰强，主打工业现场多节点组网，是户外监测、车间设备通信首选。
八、总结
RS485 是电气接口标准，核心是差分传输，抗干扰、远距离、可组网是其核心优势，本身无应用层协议，需搭配 Modbus、自定义协议使用；
软件驱动的核心难点是半双工收发模式切换，必须保证数据发送完整后再切换接收，这是丢包、无应答的主要诱因；
硬件是 RS485 稳定通信的根基：双绞线、终端电阻、共地、屏蔽处理，现场调试 70% 的问题都来自硬件；
在控制工程、嵌入式工控领域，RS485+Modbus 是一套通用组合，掌握后可覆盖绝大多数工业传感器、PLC、变频器通信场景。
本文所有电路、代码、排错经验均来自本人实际厂区环境监测项目，代码可直接基于 STM32 标准库移植，电路适用于中小型 RS485 传感器组网项目。
