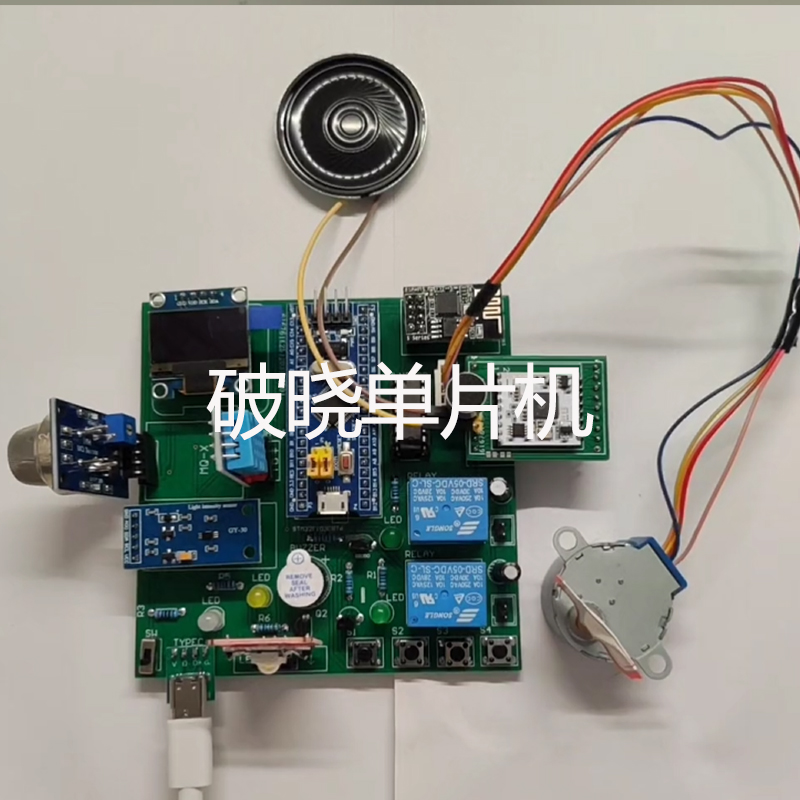

一、项目成品图片

哔哩哔哩视频链接：

https://www.bilibili.com/video/BV1nHvhBGEJk/?spm_id_from=333.1387.homepage.video_card.click&vd_source=72ef6ef177cfdd91e2e6a52968de5baf

资料分享看文章末尾

 二、项目功能简介

1.主要器件组成

    本设计由STM32F103C8T6单片机+WIFI模块ESP8266-01S+OLED屏幕+SNR9813语音识别模块电路+DHT11温湿度传感器+MQ-2烟雾传感器+BH1750光照传感器+ULN2003步进电机+继电器模块+蜂鸣器电路+LED电路+按键电路+电源电路组成。

2.功能详解

1、环境采集：DHT11温湿度传感器采集温度和湿度、MQ-2烟雾传感器检测烟雾浓度是否正常、BH1750光照传感器检测光照情况。
2、屏幕显示：OLED屏幕显示当前温度、湿度、烟雾、照明状态、风扇状态、窗户状态和电器情况信息
3、自动照明：通过光敏传感器检测光照强度，当光照强度小于阈值，自动点亮LED灯照明，当光强度大于阈值，自动关闭LED照明灯。
4、烟雾报警：通过烟雾传感器检测烟雾浓度，当烟雾浓度大于阈值，声光报警
5、窗户控制：通过按键控制开关窗户功能
6、除湿控制：通过按键控制开关除湿功能
7、阈值设置：可通过app设置温度、湿度、烟雾和光照阈值
8、温度报警：温度大于设置的阈值时声光报警
9、湿度报警：湿度大于设置的阈值时声光报警
10、语音识别：通过语音识别控制开关窗户和除湿功能
11、远程控制：通过WIFI连接手机APP，APP可以查看当前环境信息数据，可调节阈值范围

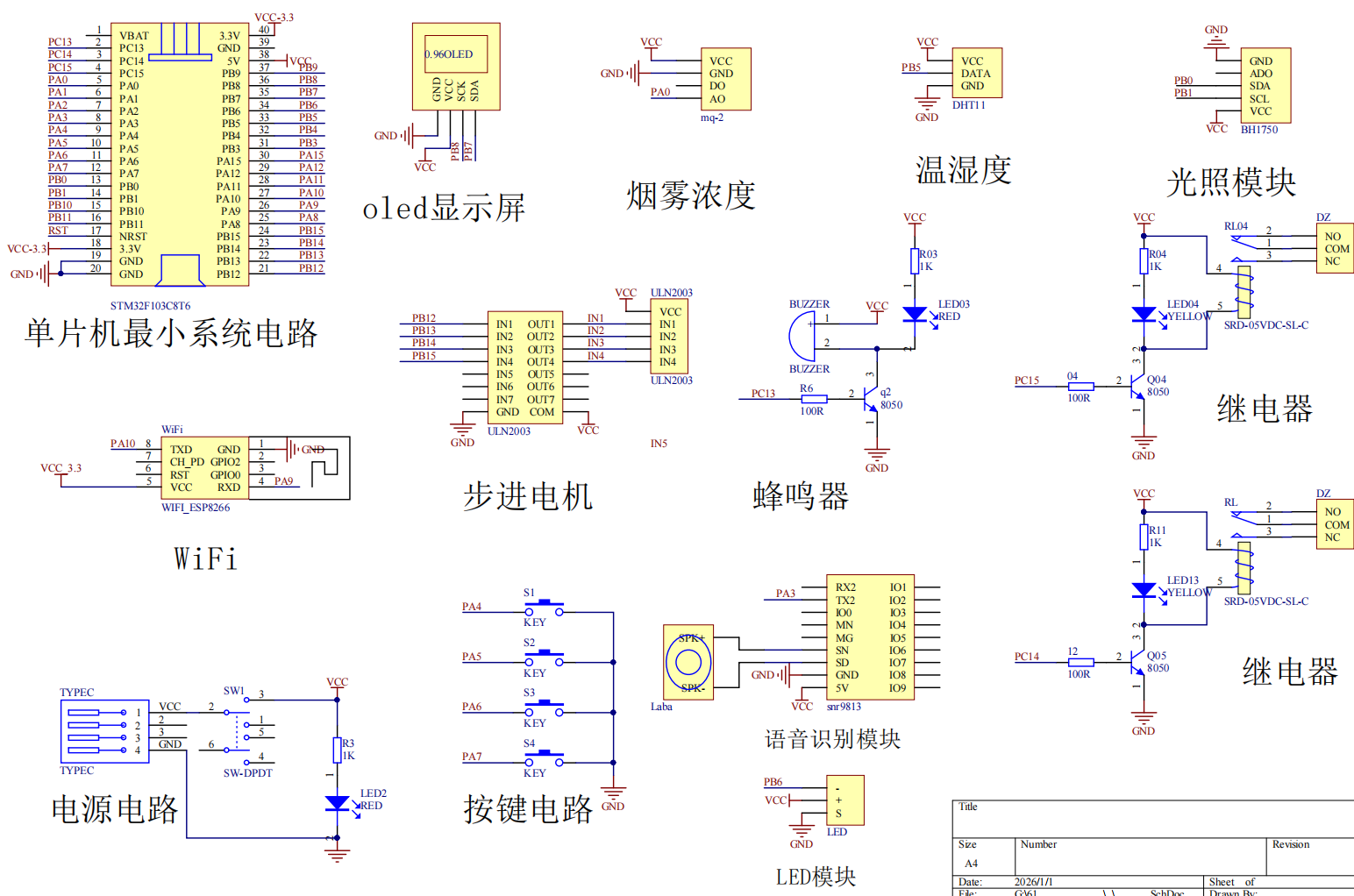

三、项目原理图设计

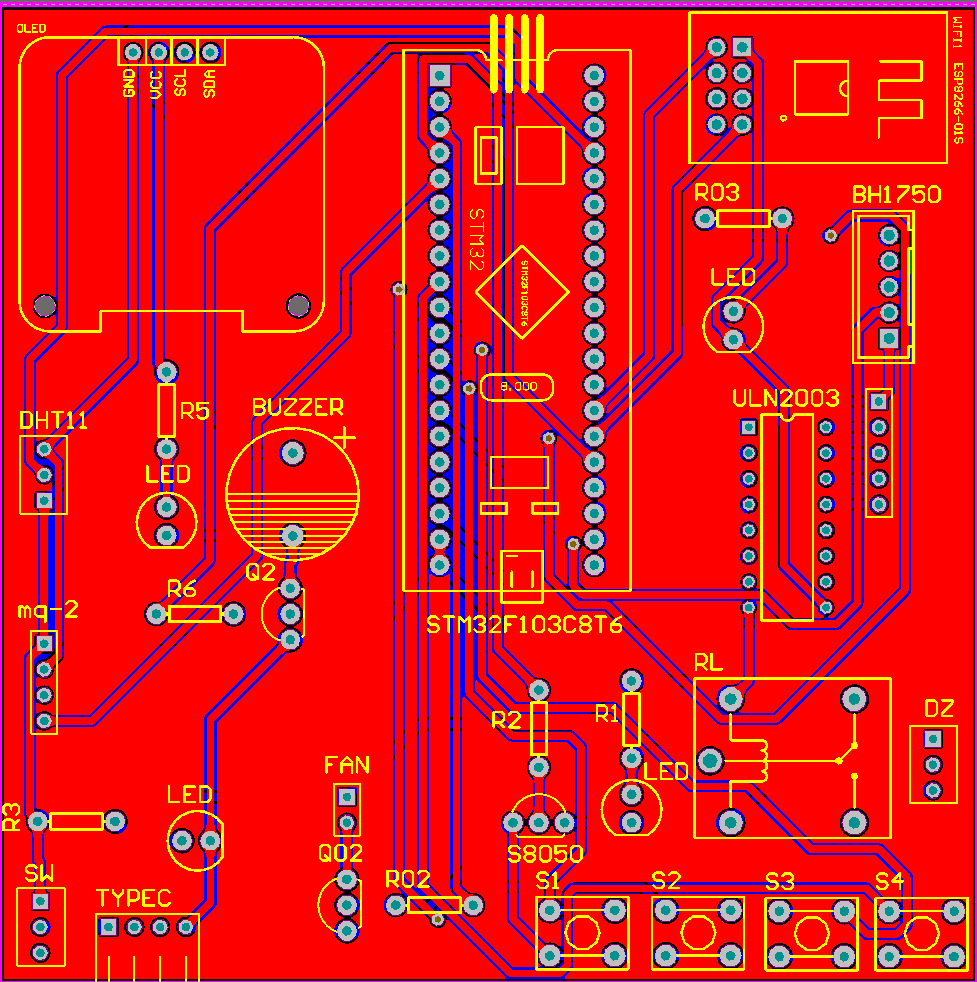

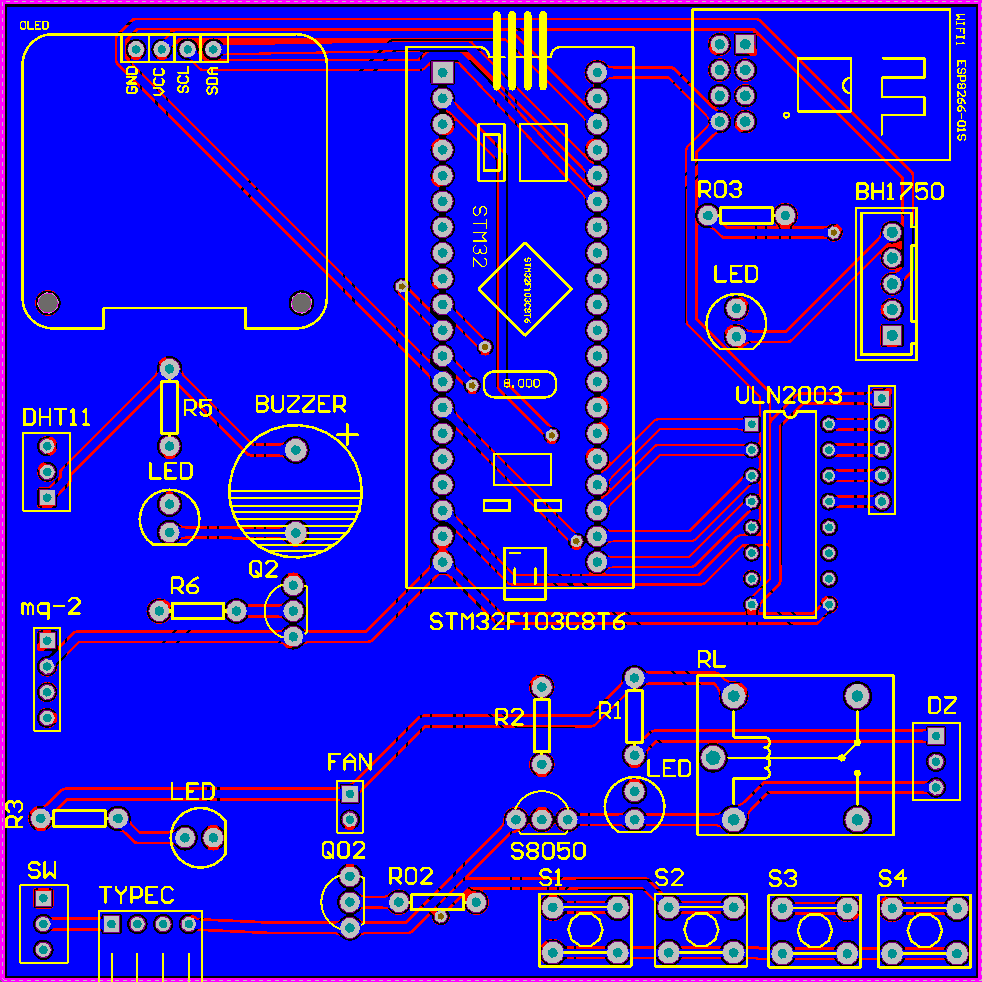

四、项目PCB硬件设计

五、项目程序设计

#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "USART2/usart2.h"
#include "usart3.h"
#include "oled.h"
#include "timer.h"
#include "adc.h"
#include "menu.h"
#include "key.h"
#include "modules.h"
#include "DHT11/dht11.h"
#include "led.h"
#include "uln2003.h"
#include "bh1750.h"
#include "beep.h"
#include "mq2.h"
#include "relay.h"
#include "voice.h"
#include "fan.h"

/****************破晓电子工作室*******************

***          破晓单片机
***          项目:STM32智能语音图书馆管理系统
***          BILIBILI:破晓单片机
***          小红书:破晓单片机
***          授权IP:破晓单片机
***          淘宝:破晓单片机
***          淘宝:破晓电子
***          版本:V01.01
***          MCU:STM32F103C8T6

******************破晓单片机***********************/

//显示界面
CaiDanJieGouTi  KeyTab[SIZE_CAIDAN]=
{
    {0 ,0 ,0 ,0 ,0 ,Main_Menu0},
	{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
	{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
	{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
	{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
	{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
	{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
    {7 ,7 ,7 ,7 ,7 ,Main_Menu7},
	{8 ,8 ,8 ,8 ,8 ,Main_Menu8},

} ;

//传感器变量声明
typedef struct
{
	u8 temp;//
	u8 humi;//
	uint16_t light;//
	uint16_t smoke;//
	uint16_t yuyin;
}SensorModulesValue;

typedef struct
{
	uint8_t tempTV;//
	uint8_t humiTV;//
	uint16_t smokeTV;//
	uint16_t lightTV;//
}SensorThresholdValue;

typedef struct
{
	uint8_t LEDFlag;
	uint8_t FANFlag;
	uint8_t BEEPFlag;
	uint8_t RELAYFlag;
	uint8_t RELAY1Flag;
	uint8_t MOTORFlag;
}DriveFlag;

int main(void)
 {
			delay_init();
			TIM3_Int_Init(9,7199);//定时器初始化
        	OLEDGUI_Config();
			OLEDGUI_DispString(30,16,"Init...",16,1);
	 		key_Init();//按键初始化
	 		Adc_Init();//Adc初始化
			beep_Init();//beep初始化
			MQ2_Init();//
			DHT11_Init();//
			relay_Init();//
            ULN2003_IO_Init();
			SensorThresholdSet();//阈值初始化
	 		delay_ms(100);
	        gizwitsInit();
			OLEDGUI_Clear(BLACK);			//OLEDGUI_Clear清屏
	while(1)
	{
            //获取按键值
			key_scan();
            //进入菜单界面显示处理数据
			GetKeylnput(&Keystatus);
            //获取传感器数据
			SensorDataGet();

            //数据上传
			currentDataPoint.valueTemp=SensorData.temp;
			currentDataPoint.valueHumi=SensorData.humi;
			currentDataPoint.valueLight=SensorData.light;
			currentDataPoint.valueSmoke=SensorData.smoke;

			currentDataPoint.valueFan=DriveFlagData.FANFlag;
			currentDataPoint.valueLed=DriveFlagData.LEDFlag;
			currentDataPoint.valueRelay=DriveFlagData.RELAYFlag;
			currentDataPoint.valueWindow=DriveFlagData.MOTORFlag;

			gizwitsHandle((dataPoint_t *)&currentDataPoint);

            //数据下发
			DriveFlagData.tempTV=currentDataPoint.valueTempyz;
			DriveFlagData.humiTV=currentDataPoint.valueHumiyz;
			DriveFlagData.smokeTV=currentDataPoint.valueSmokeyz;
			DriveFlagData.lightTV=currentDataPoint.valueLightyz;

			delay_ms(100);

	}
 }



六、项目实验效果 ​

七、项目包含内容

​
