4.linux系统USB串口绑定与设备管理

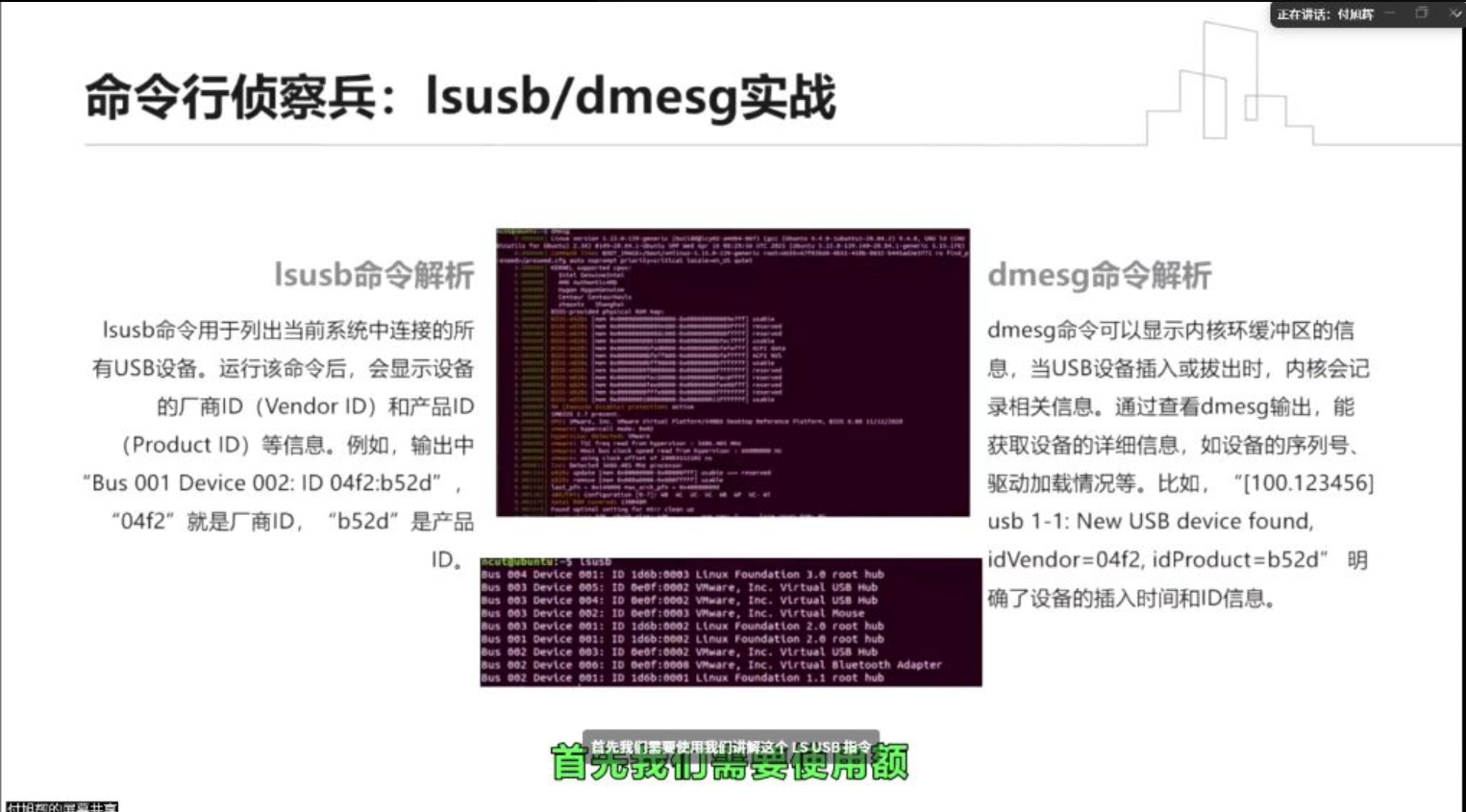

lsusb命令：
- 功能：列出所有连接的USB设备，显示厂商ID(Vendor ID)和产品ID(Product ID)
- 示例：输出"Bus 001 Device 002: ID 04f2:b52d"中，
  04f204f204f2
  是厂商ID，
  b52db52db52d
  是产品ID

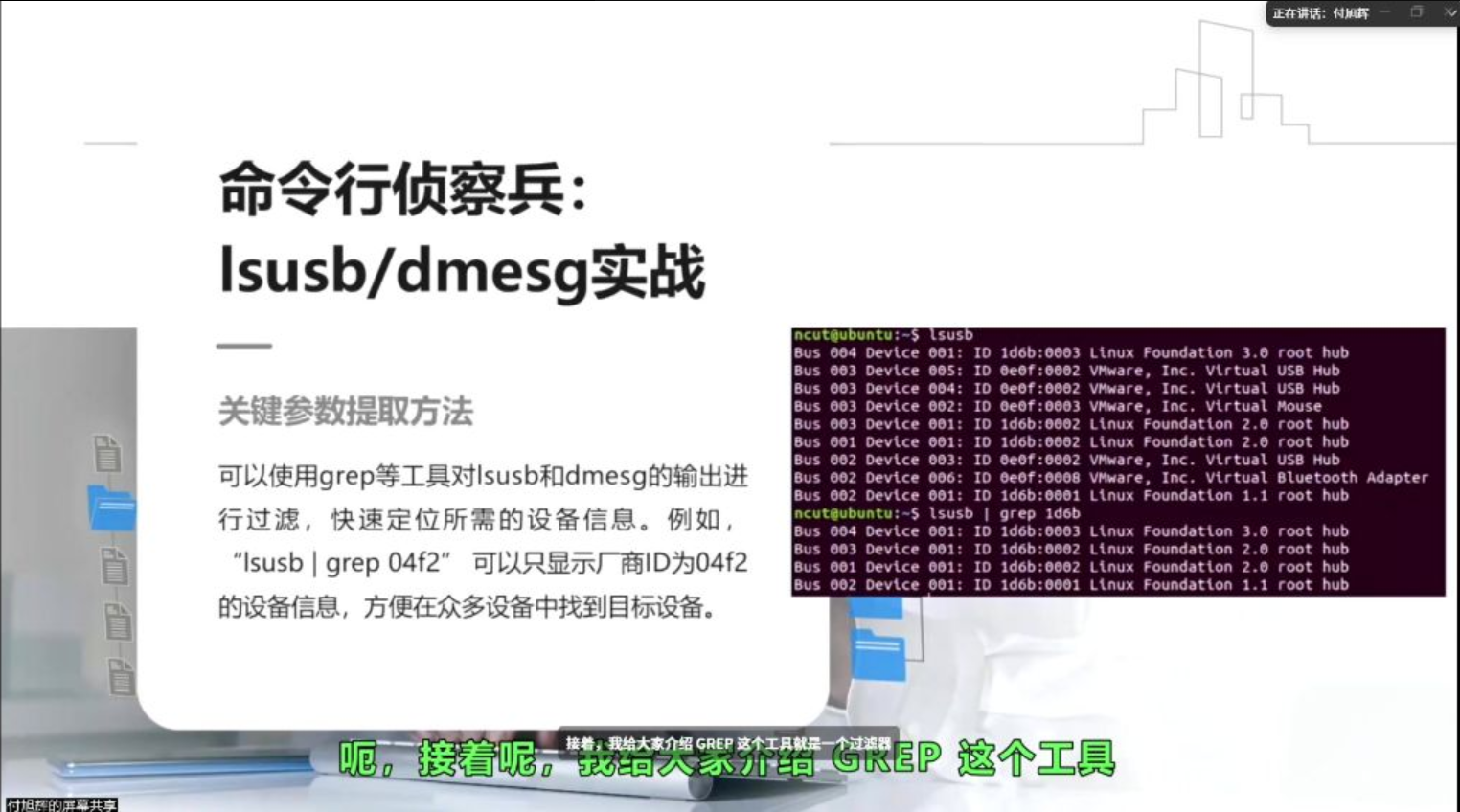

- 过滤技巧：配合grep使用，如lsusb | grep 04f2可快速定位特定厂商设备
dmesg命令：
- 功能：显示内核环缓冲区信息，记录设备插拔事件
- 关键信息：包含设备序列号、驱动加载状态等，如"[100.123456]usb 1-1: New USB device found,idVendor=04f2,idProduct=b52d"
高级用法：通过管道符组合命令，如lsusb | grep 1d6b可筛选特定厂商设备，提高排查效率

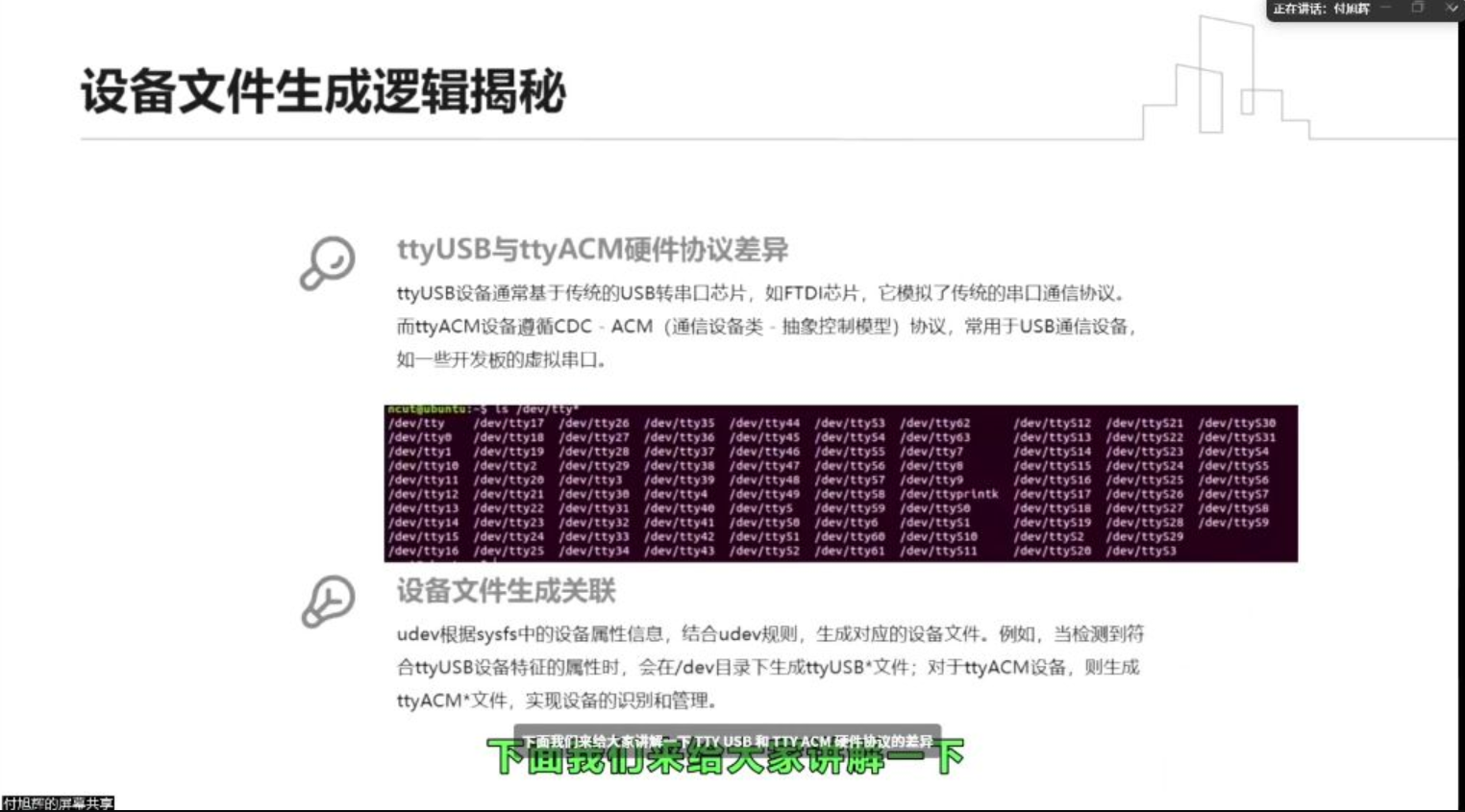

2）设备文件生成逻辑揭秘

04:36

ttyUSB与ttyACM区别：
- 协议差异：ttyUSB基于传统USB转串口芯片(如FTDI)，ttyACM遵循CDC-ACM协议
- 应用场景：开发板虚拟串口多采用ttyACM，工业设备常用ttyUSB
设备文件生成：
- 机制：udev根据sysfs属性信息动态生成设备文件
- 查看方法：使用ls /dev/tty*命令列出所有串口设备文件

3. udev规则

06:16

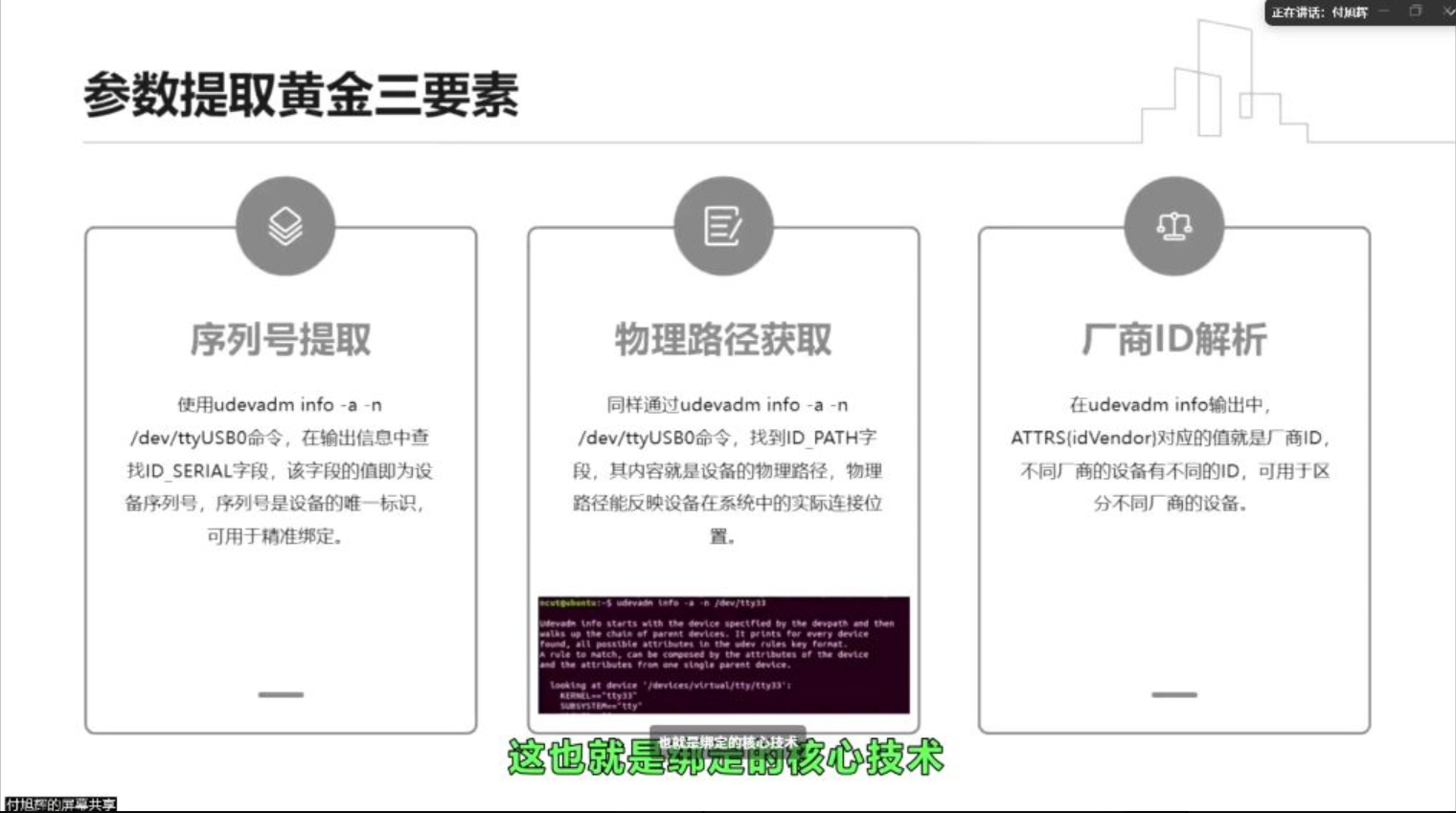

1）参数提取黄金三要素

06:23

序列号提取：
- 命令：udevadm info -a -n /dev/ttyUSB0
- 字段：ID_SERIAL为设备唯一标识，如"FTDI_FT232R_USB_UART_A9007P1K"
物理路径获取：
- 字段：ID_PATH反映设备物理连接拓扑，如"pci-0000:00:14.0-usb-0:1:1.0"
厂商ID解析：
- 字段：ATTRS(idVendor)标识设备厂商，如"0403"对应FTDI公司

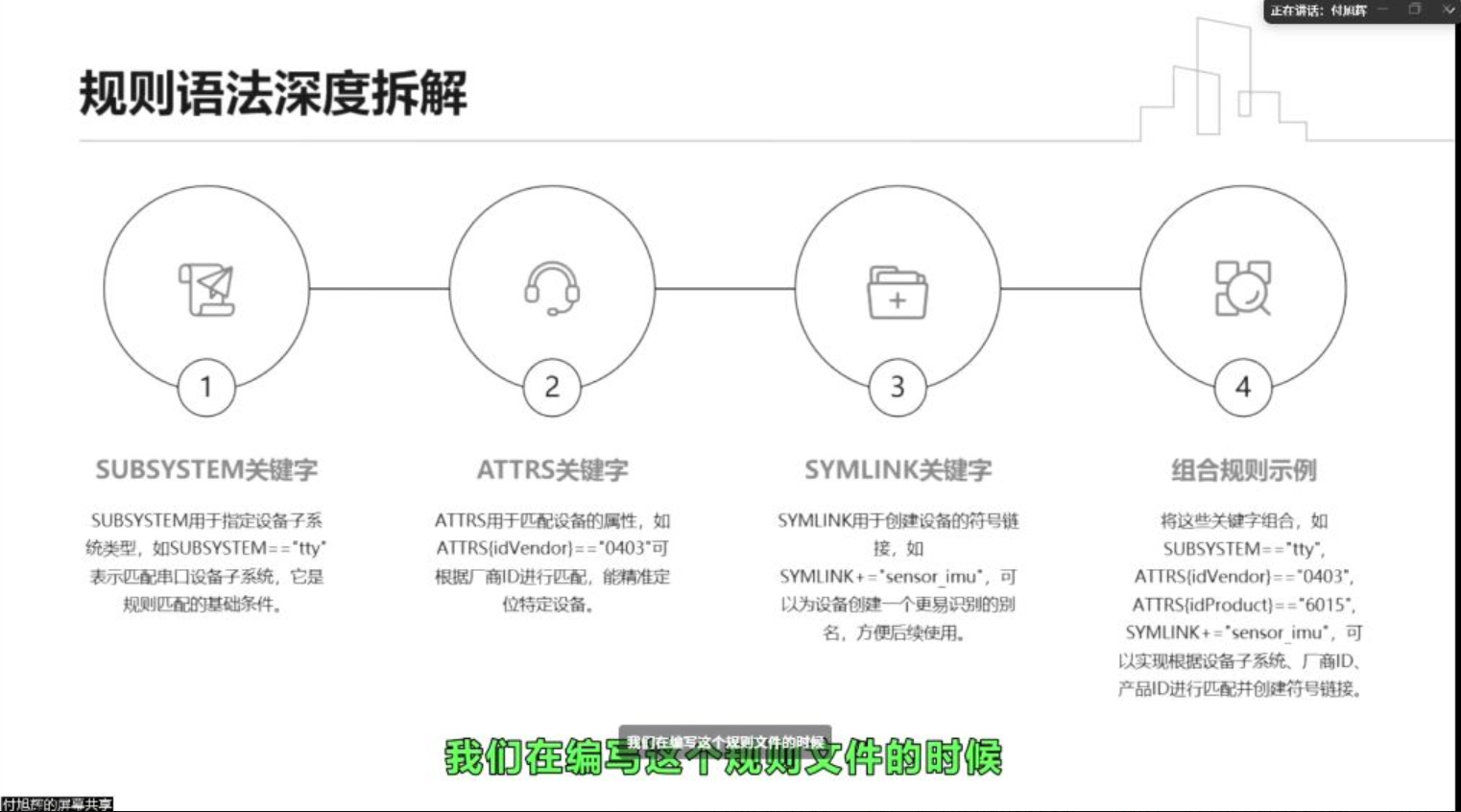

2）规则语法深度拆解

07:29

SUBSYSTEM：
- 作用：指定设备子系统类型，如SUBSYSTEM=="tty"匹配串口设备
ATTRS：
- 匹配逻辑：通过设备属性精准定位，如ATTRS(idVendor)=="0403"匹配FTDI设备
SYMLINK：
- 功能：创建持久化符号链接，如SYMLINK+="sensor_imu"生成易记设备名
组合规则示例：

SUBSYSTEM=="tty", ATTRS(idVendor)=="0403", ATTRS(idProduct)=="6015", SYMLINK+="sensor_imu"

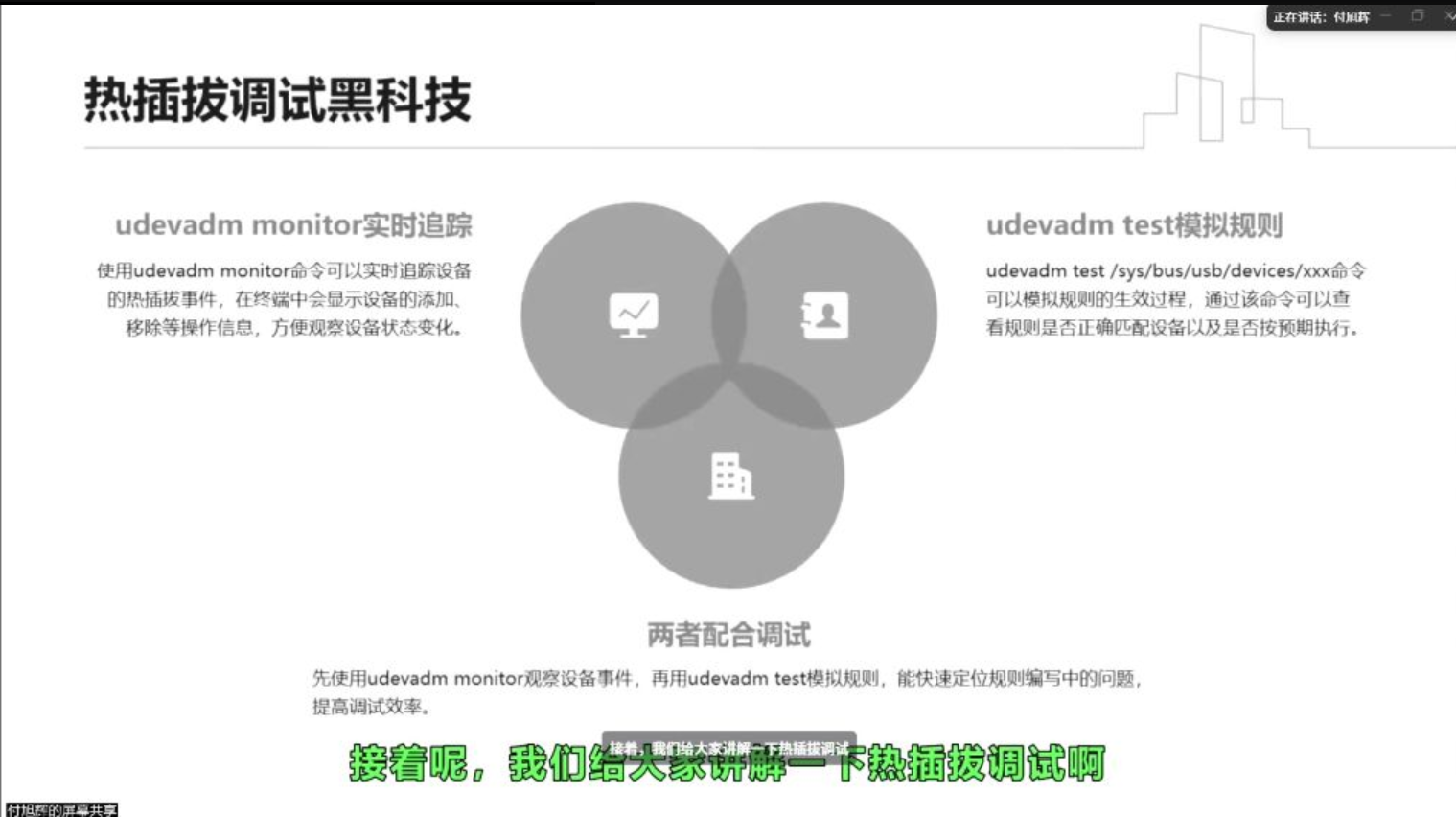

3）热插拔调试黑科技

09:21

udevadm monitor：
- 功能：实时监控设备热插拔事件，显示设备状态变化
udevadm test：
- 作用：模拟规则执行过程，验证规则匹配逻辑
调试组合技：
- 先监控设备事件，再测试规则匹配，快速定位问题

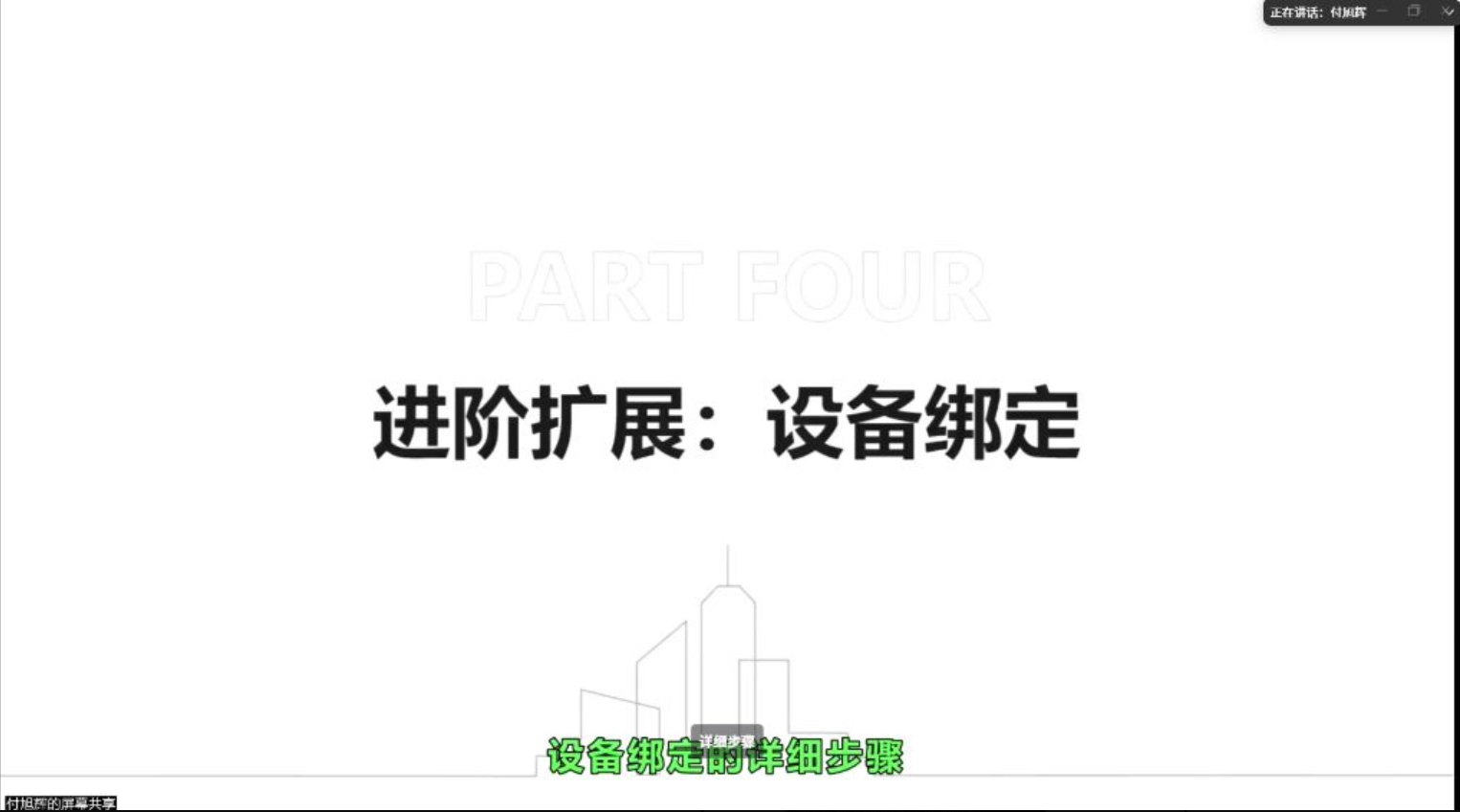

4. 设备绑定技术

10:08

1）设备绑定原理

核心概念：通过唯一标识符（厂商ID和设备ID）将物理设备与逻辑名称绑定
绑定优势：解决设备插拔后编号变化问题（如video0可能变为video1）
典型应用：USB摄像头、串口设备等需要稳定识别的外设

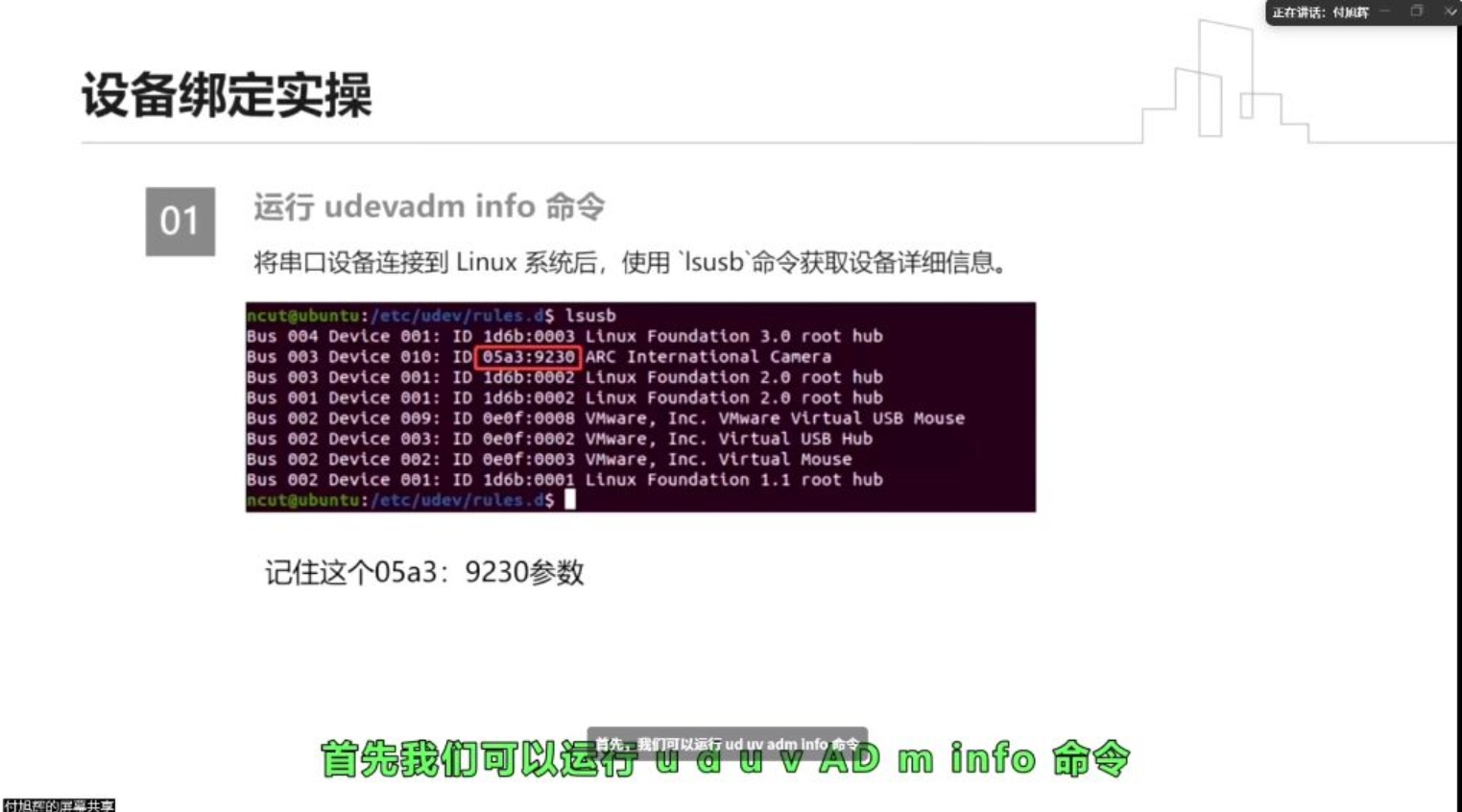

2）设备信息获取

查询命令：
- lsusb：列出所有USB设备
- udevadm info：获取设备详细信息
关键参数：
- idVendor：厂商ID（如05a3）
- idProduct：设备ID（如9230）
示例输出：Bus 003 Device 010: ID 05a3:9230表示厂商ID05a3，设备ID9230

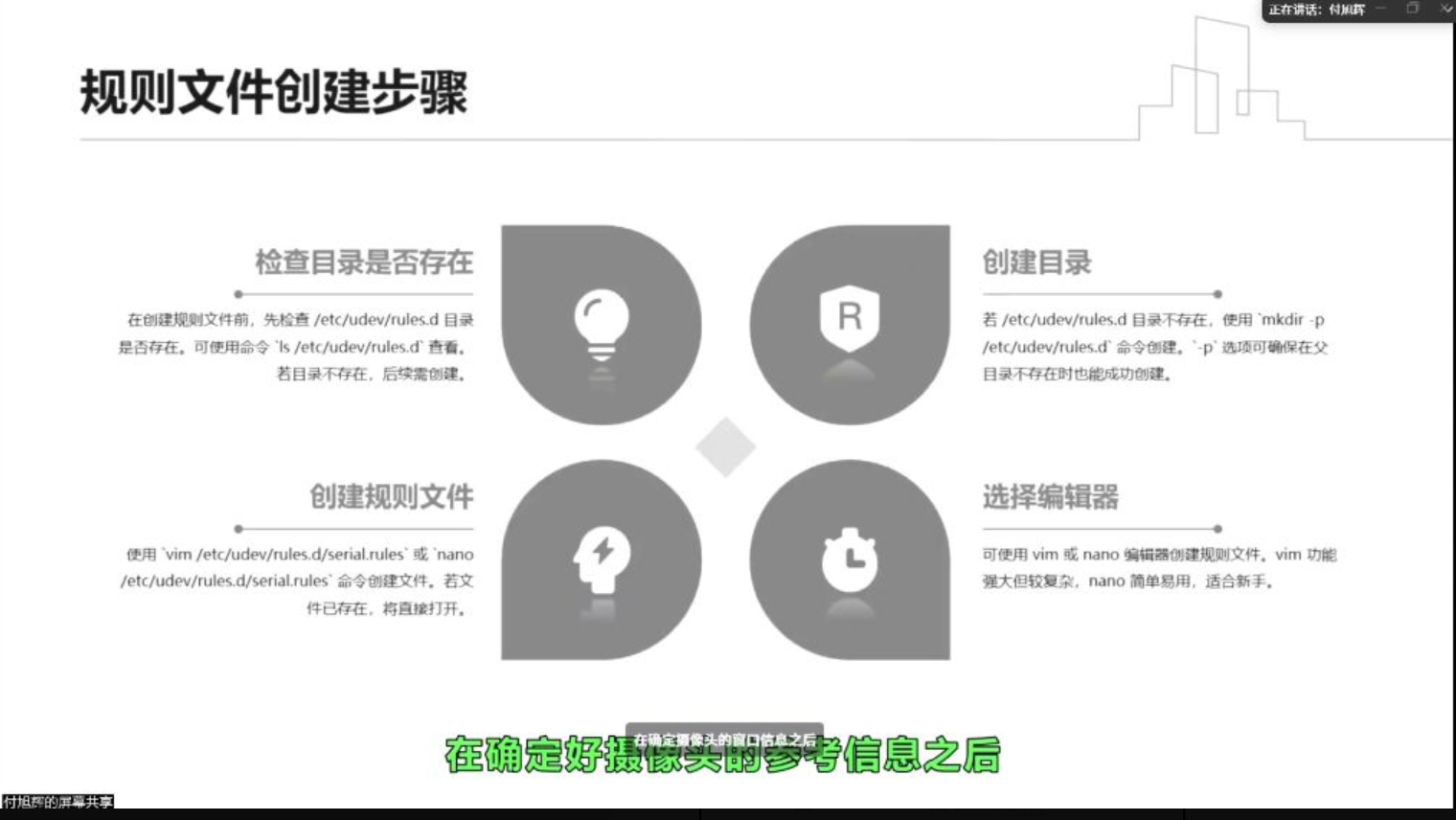

3）规则文件创建

目录检查：
目录创建：
编辑器选择：
- vim：功能强大适合高级用户
- nano：简单易用适合新手

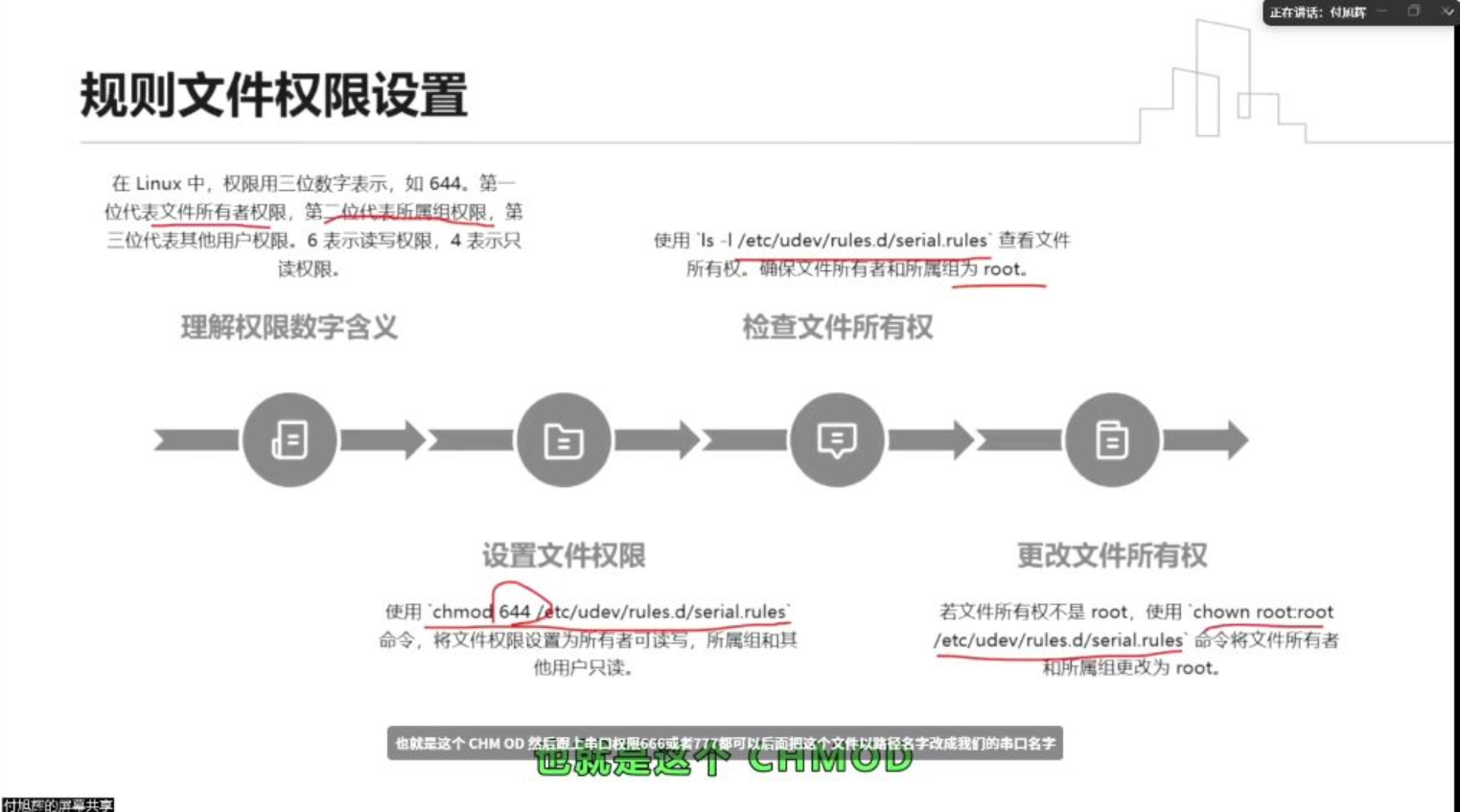

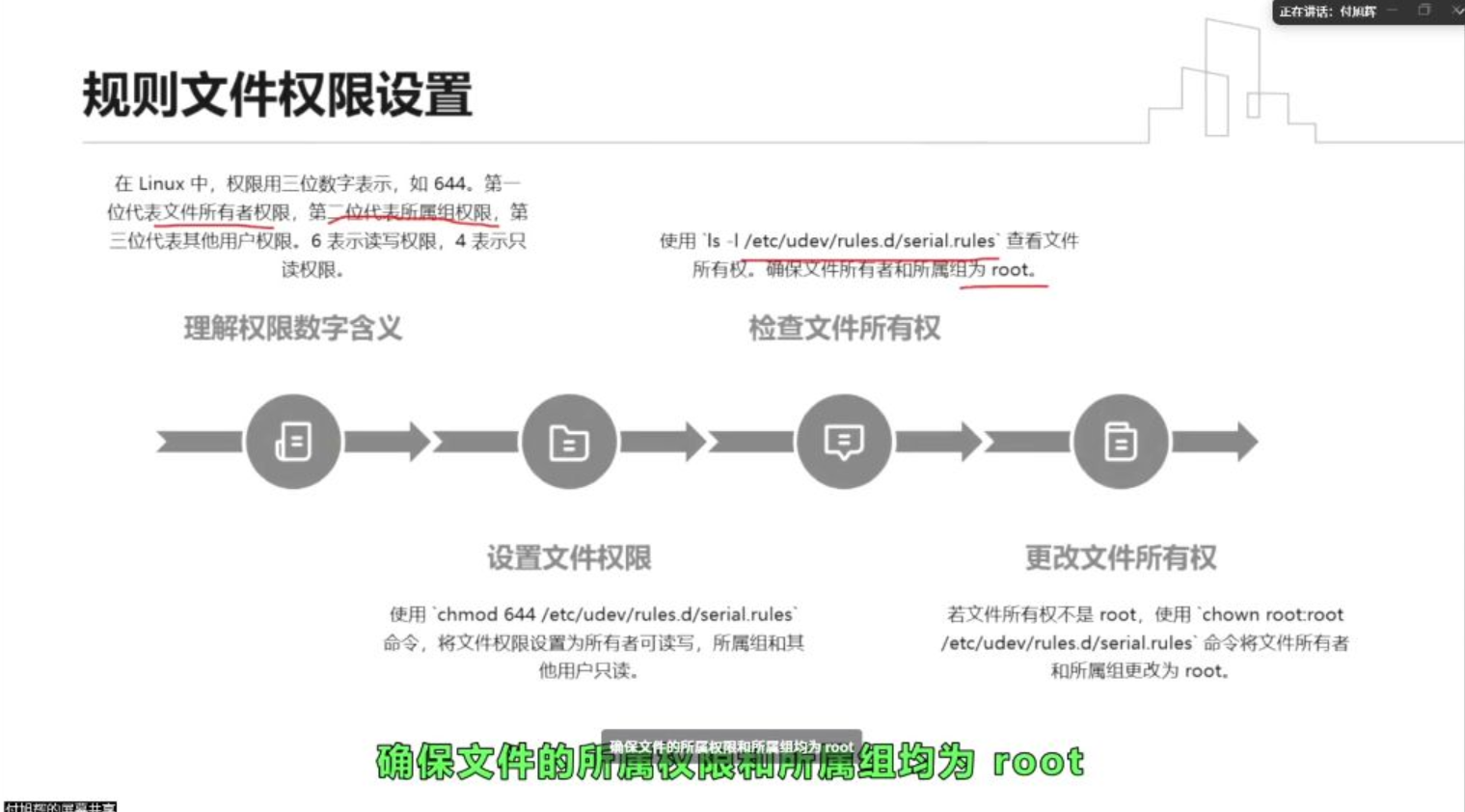

4）权限设置

权限表示：
- 第一位：所有者权限
- 第二位：所属组权限
- 第三位：其他用户权限
常用权限：
- 6：读写权限（4+2）
- 4：只读权限
权限设置命令：

5）规则文件编写

基本格式：
参数说明：
- KERNEL：设备类型匹配模式
- ATTRS：设备特征匹配条件
- MODE：设备访问权限
- SYMLINK：创建的符号链接名称

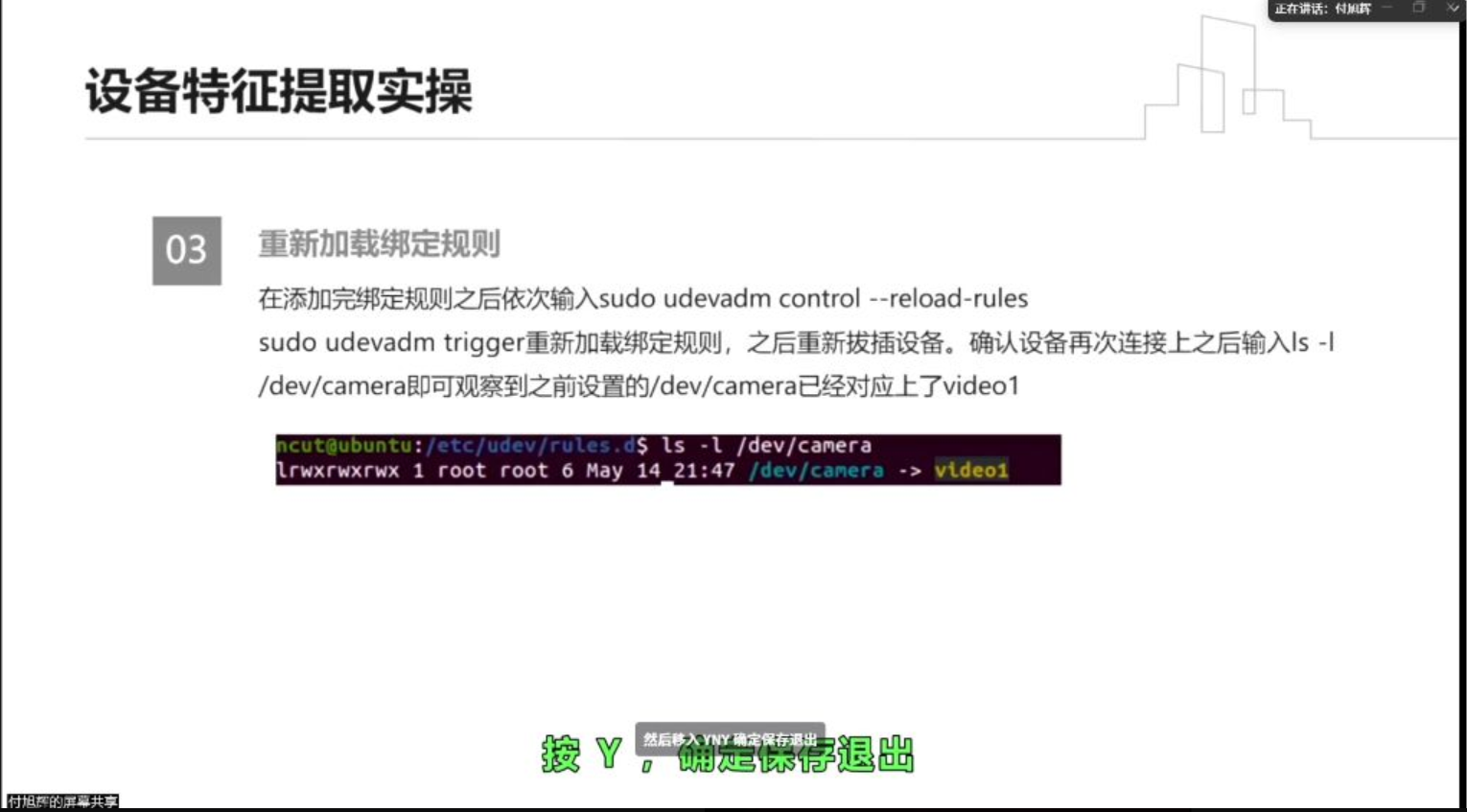

6）规则生效

重新加载规则：
验证绑定：
应显示类似：/dev/camera -> video1

5. 实战演示

1）设备检测

检测步骤：
- 插入设备前执行lsusb记录初始状态
- 插入设备后再次执行lsusb对比新增设备
- 使用ls /dev/video*查看视频设备节点

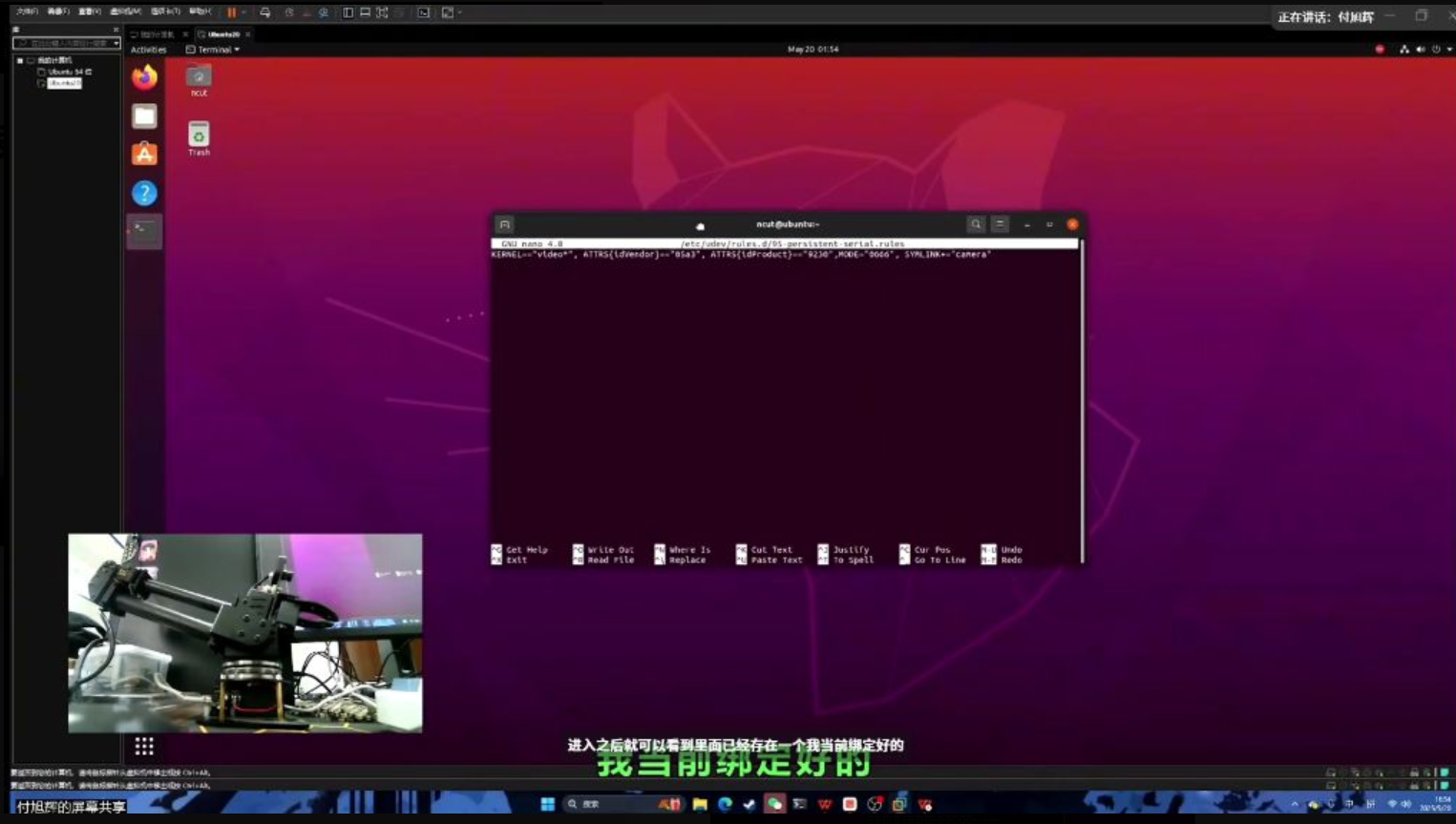

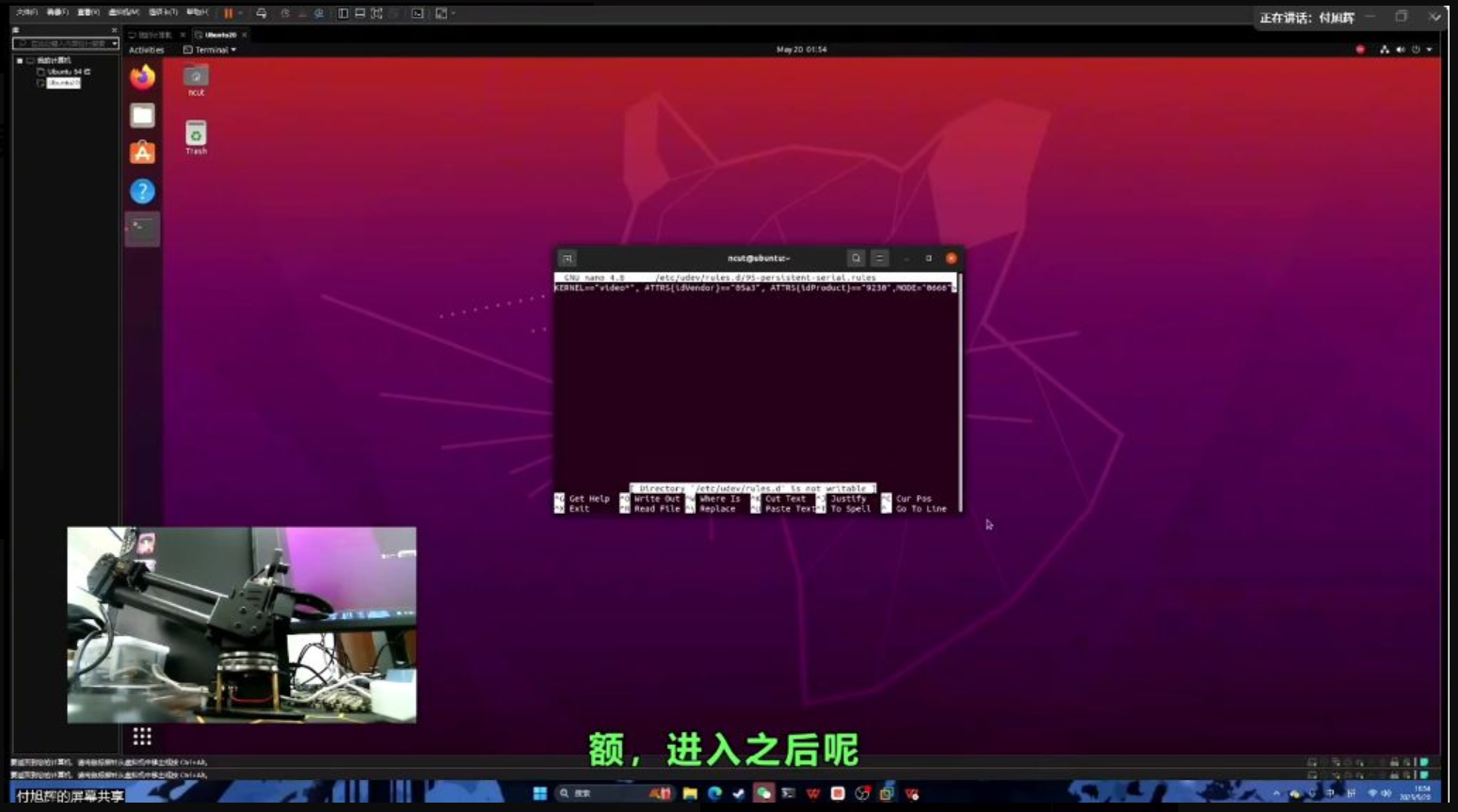

2）规则文件编辑

编辑要点：
- 确保厂商ID和设备ID准确
- 符号链接名称应具有描述性（如camera、arm等）
- 权限建议设置为666（所有用户可读写）

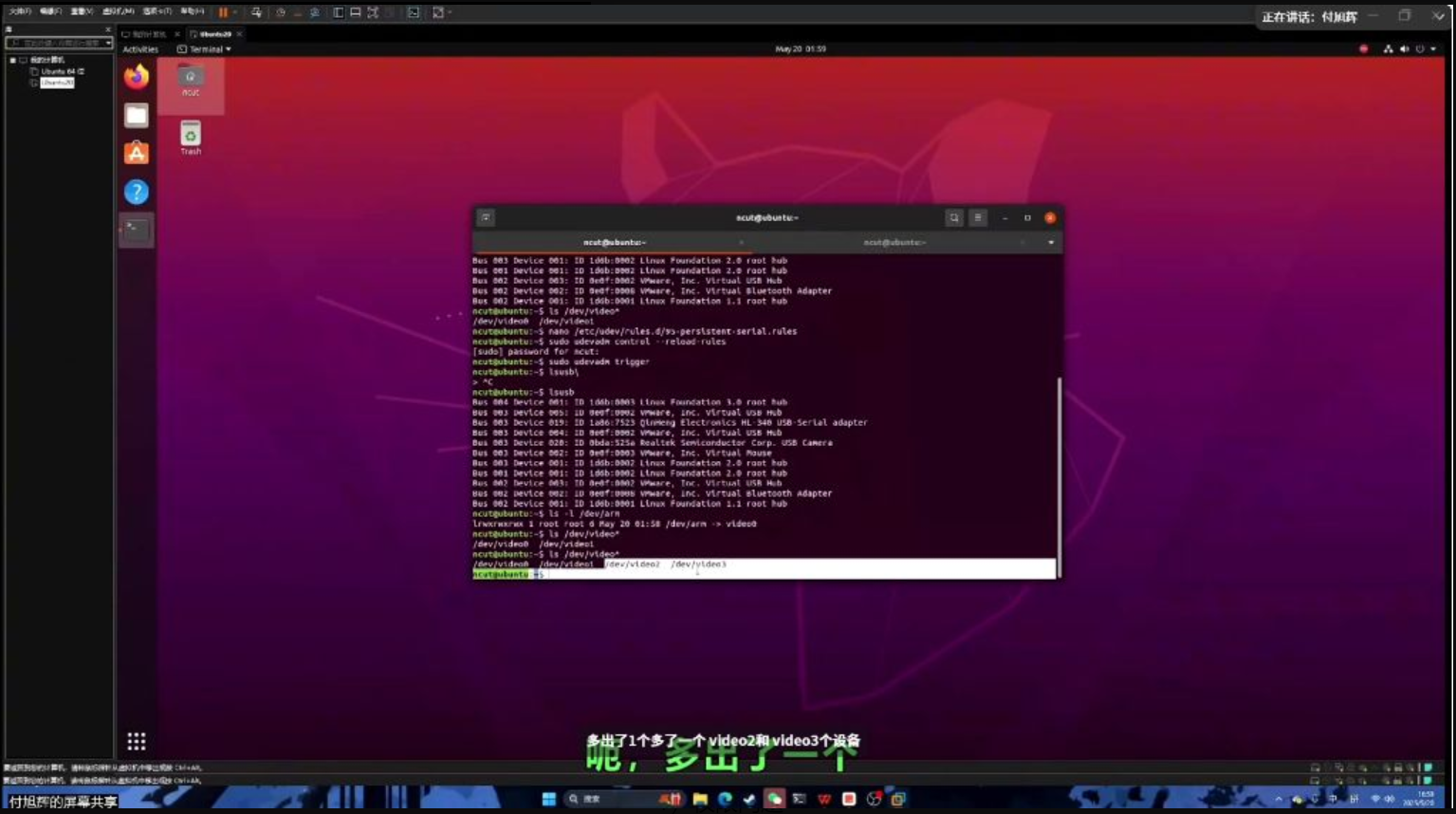

3）多设备测试

测试场景：
- 同时连接多个同类型设备
- 验证符号链接是否始终指向目标设备
优势体现：
- 无论设备编号如何变化，符号链接保持稳定
- 应用程序只需使用符号链接名称即可

6. 常见问题

1）权限问题

现象：设备访问被拒绝
解决方案：
- 检查规则文件中的MODE值
- 确认规则文件所有者为root
- 重新加载规则后重新插拔设备

2）设备识别错误

排查步骤：
- 确认idVendor和idProduct准确
- 检查规则文件语法是否正确
- 查看系统日志dmesg | tail获取错误信息

7. OpenCV基础介绍与应用

27:05

1）OpenCV基础介绍与应用

27:34

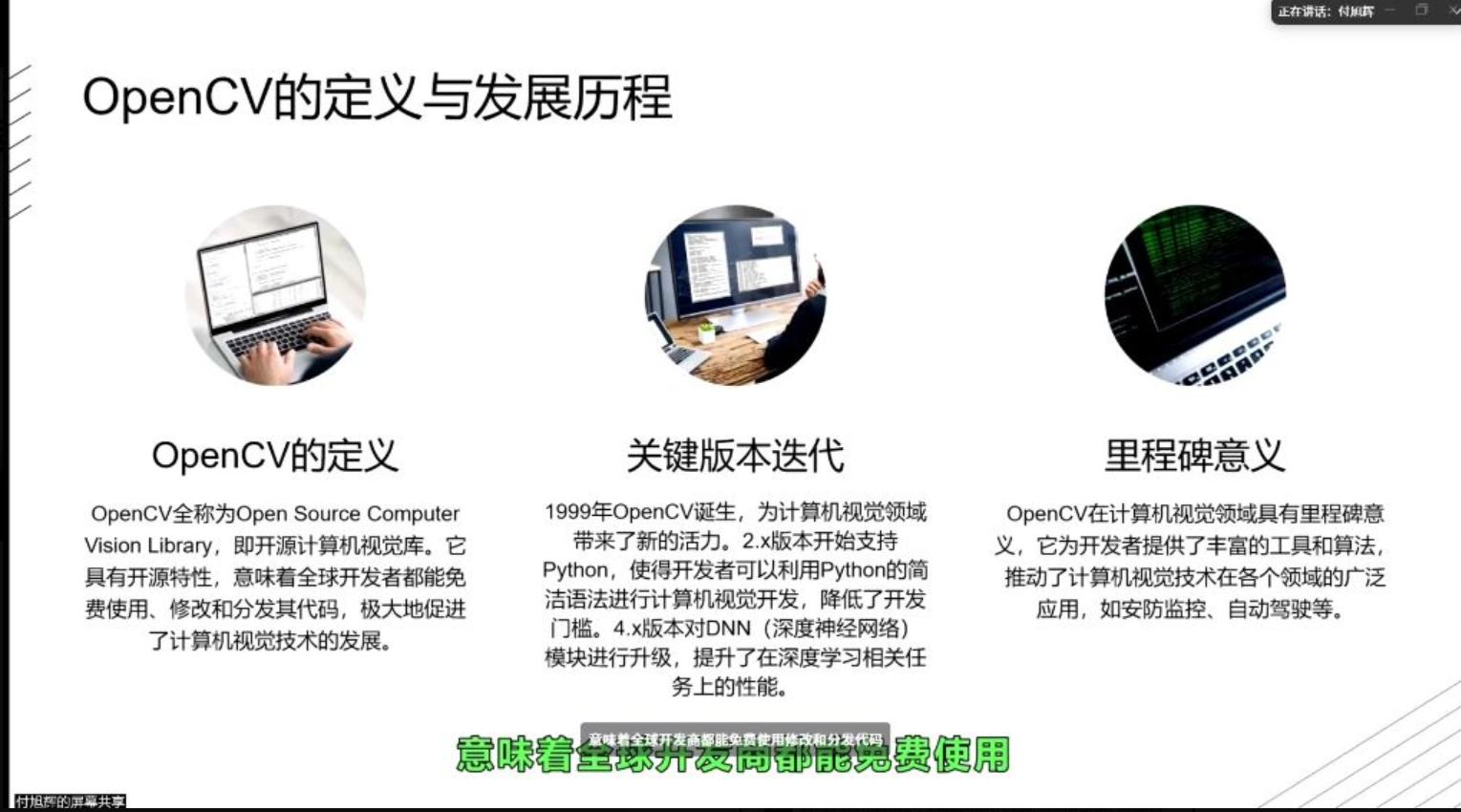

OpenCV的定义与发展历程
27:39
- 定义：OpenCV全称为Open Source Computer Vision Library，是一个开源计算机视觉库，具有开源特性，全球开发者可免费使用、修改和分发其代码。
- 里程碑意义：为计算机视觉领域带来新活力，提供丰富工具和算法，推动技术在安防监控、自动驾驶等领域的广泛应用。
- 版本迭代：
  - 2.x版本开始支持Python，降低开发门槛
  - 4.x版本升级DNN模块，提升深度学习任务性能

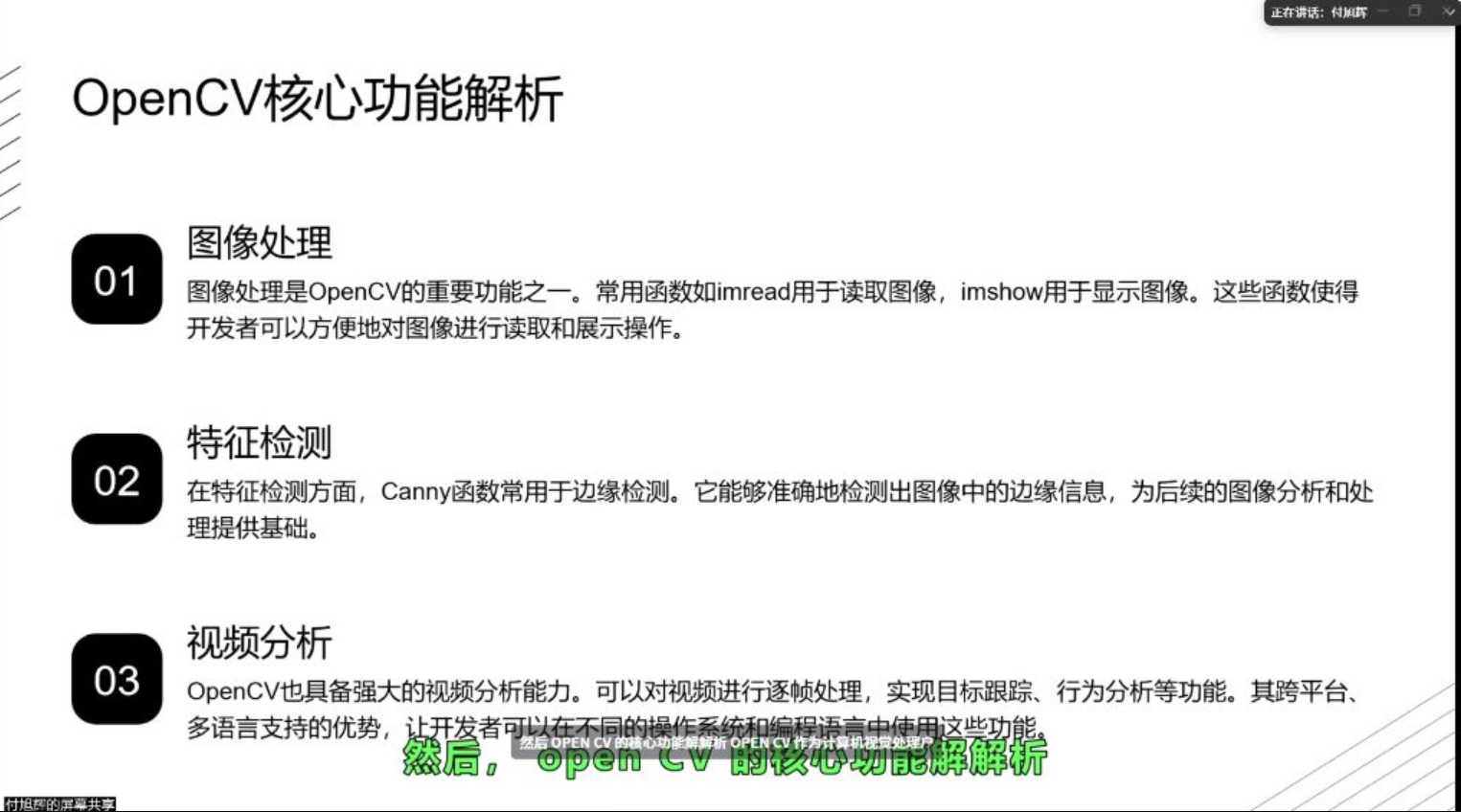

OpenCV核心功能解析
28:18
- 图像处理：
  - 常用函数：imread读取图像，imshow显示图像
  - 优势：简化图像输入输出操作流程
- 特征检测：
  - 典型应用：Canny函数实现边缘检测
  - 作用：为后续图像分析提供基础特征信息
- 视频分析：
  - 能力：逐帧处理实现目标跟踪、行为分析
  - 跨平台性：支持多种操作系统和编程语言

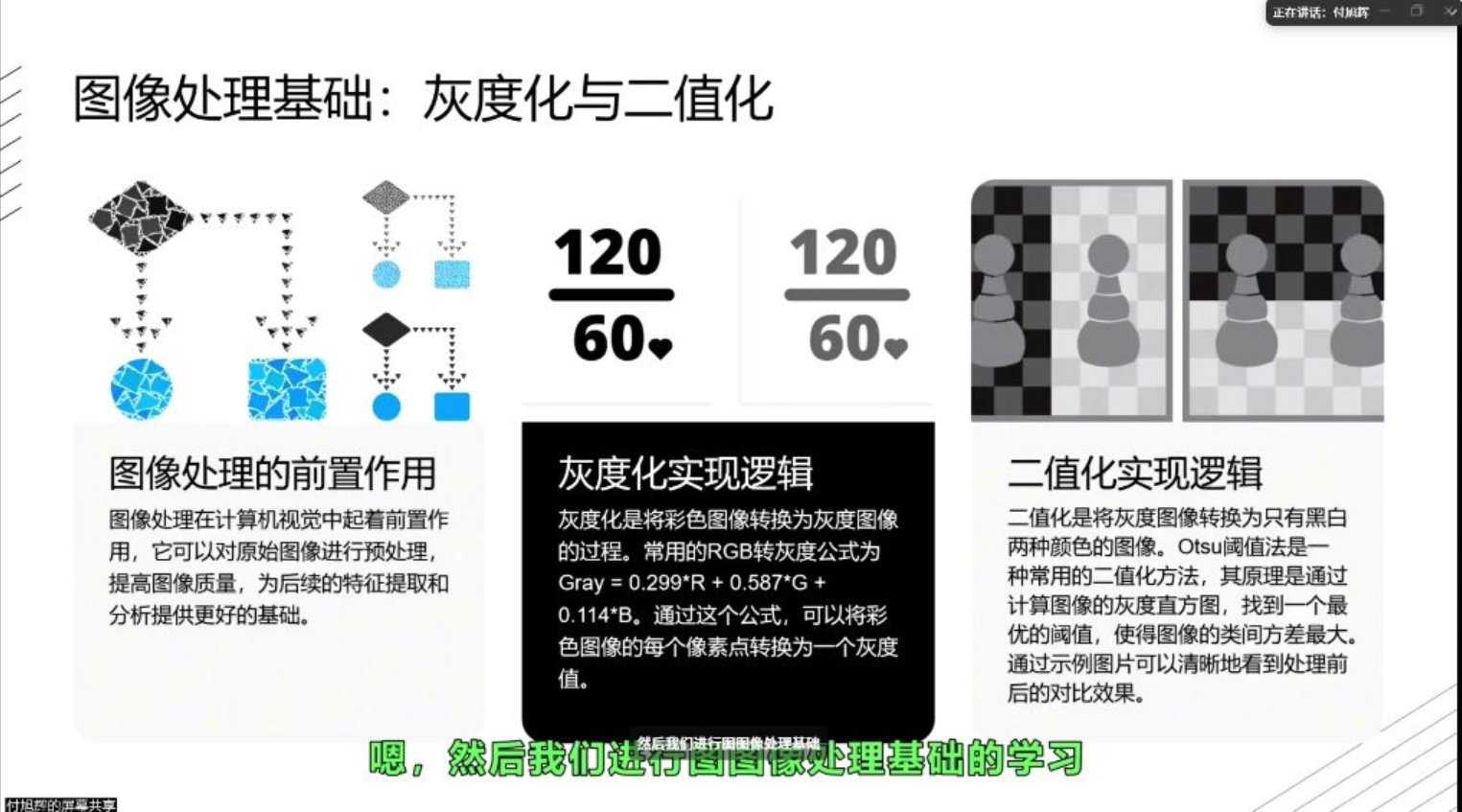

图像处理基础：灰度化与二值化
29:14
- 前置作用：对原始图像进行预处理，提高图像质量，为特征提取奠定基础
- 灰度化实现：
  - 公式：
    Gray=0.299∗R+0.587∗G+0.114∗BGray = 0.299*R + 0.587*G + 0.114*BGray=0.299∗R+0.587∗G+0.114∗B
  - 过程：将彩色图像每个像素点转换为单一灰度值
- 二值化实现：
  - 方法：Otsu阈值法通过计算灰度直方图寻找最优阈值
  - 效果：使图像类间方差最大化，突出目标特征

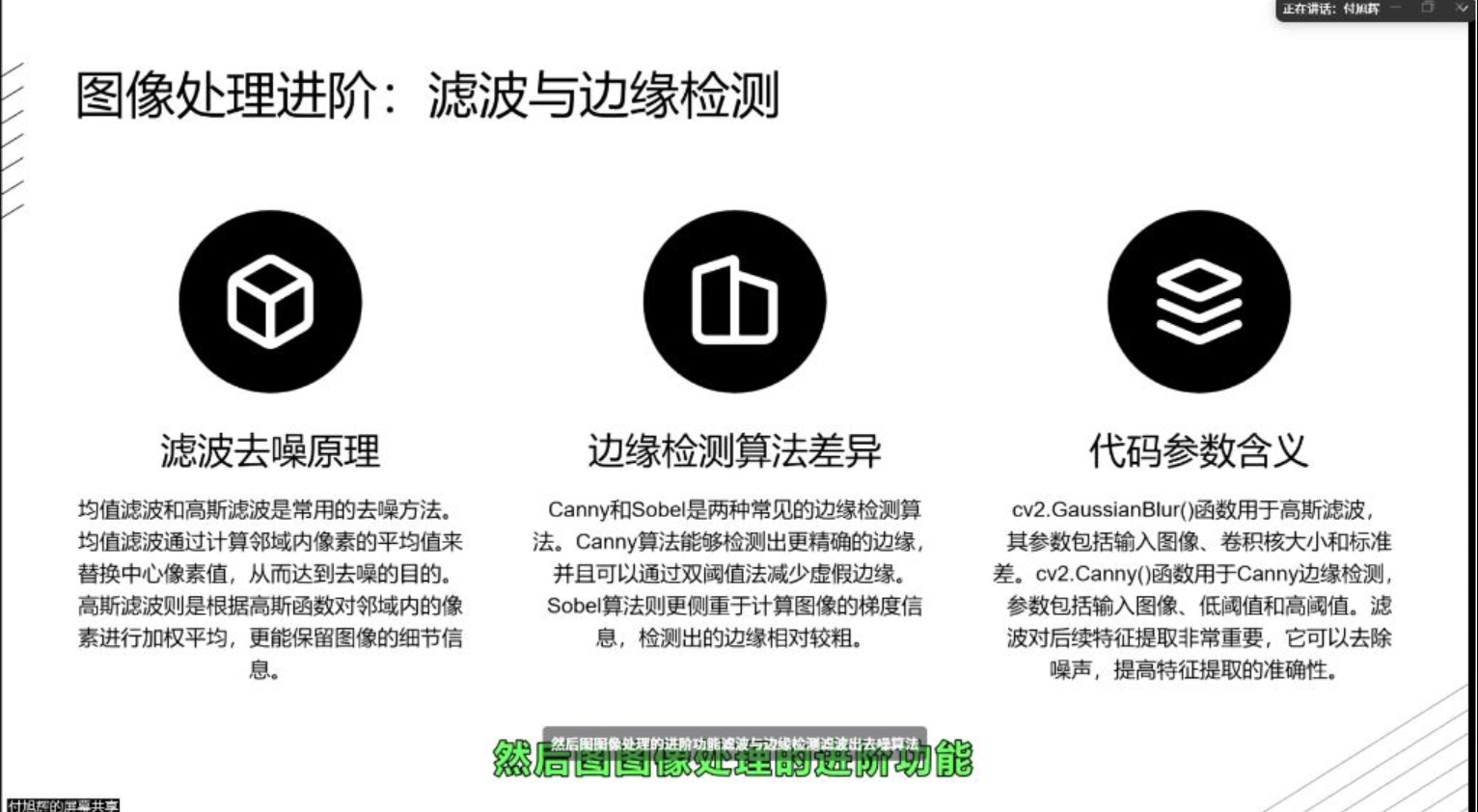

图像处理进阶：滤波与边缘检测
30:20
- 滤波去噪：
  - 均值滤波：计算邻域像素平均值
  - 高斯滤波：基于高斯函数加权平均，保留更多细节
- 边缘检测：
  - Canny算法：检测精确边缘，采用双阈值减少虚假边缘
  - Sobel算法：侧重梯度计算，检测较粗边缘
- 函数参数：
  - 高斯滤波：
    cv2.GaussianBlur()cv2.GaussianBlur()cv2.GaussianBlur()
    需指定卷积核大小和标准差
  - Canny检测：
    cv2.Canny()cv2.Canny()cv2.Canny()
    需设置高低阈值

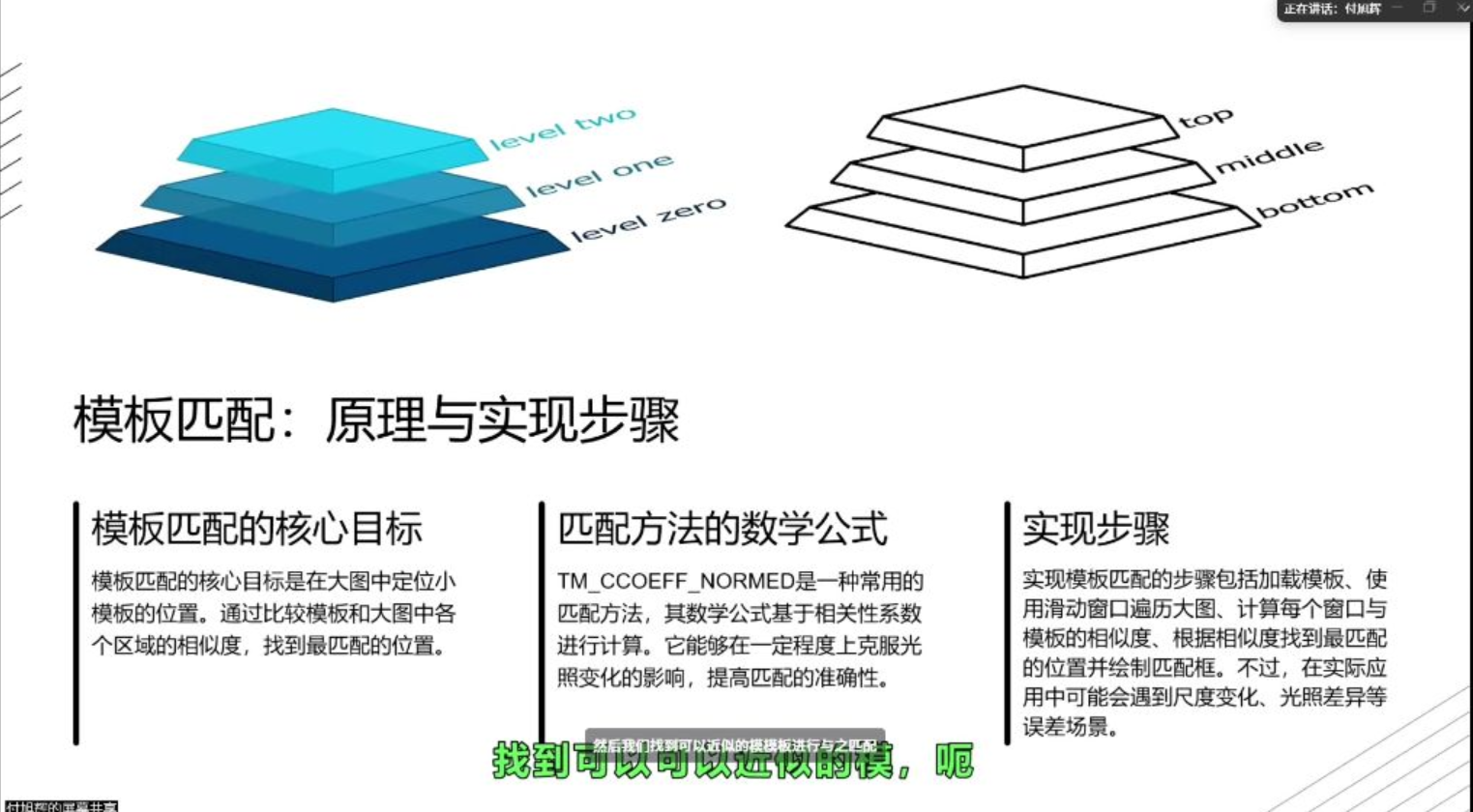

模板匹配：原理与实现步骤
31:14
- 核心目标：在大图中定位小模板位置
- 匹配方法：
  - 数学基础：基于
    TM_CCOEFF_NORMED\mathrm{TM}\_\mathrm{CCOEFF}\_\mathrm{NORMED}TM_CCOEFF_NORMED
    相关性系数
  - 优势：能克服部分光照变化影响
- 实现步骤：
  - 加载模板图像
  - 滑动窗口遍历大图
  - 计算窗口相似度
  - 定位最佳匹配位置
- 误差因素：实际应用中需考虑尺度变化和光照差异

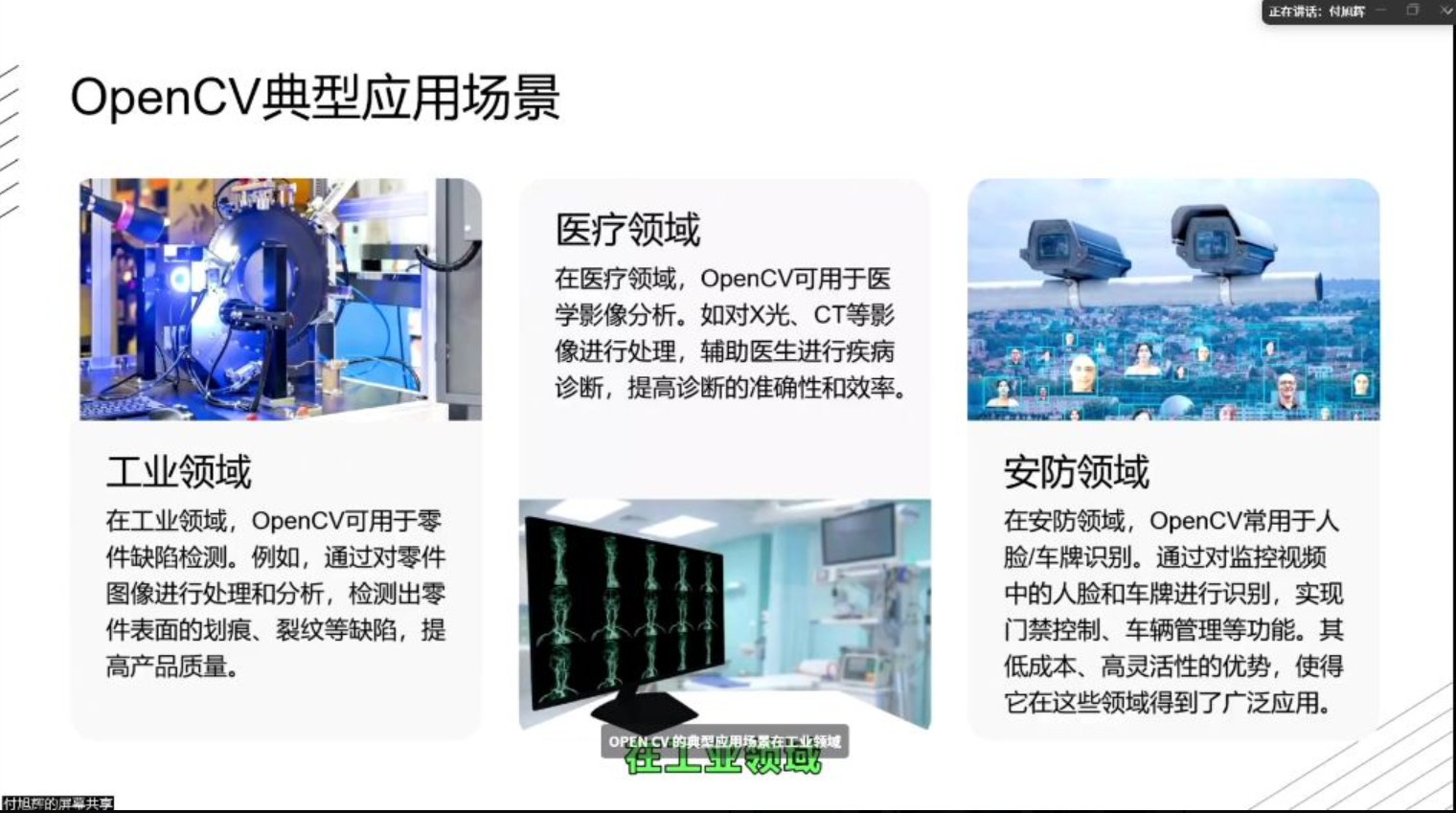

OpenCV典型应用场景
31:54
- 医疗领域：X光、CT影像处理，辅助疾病诊断
- 工业领域：零件缺陷检测（划痕、裂纹等）
- 安防领域：人脸/车牌识别，实现门禁控制和车辆管理
- 优势特点：低成本、高灵活性促进广泛应用

2）OpenCV-Python环境搭建

32:11

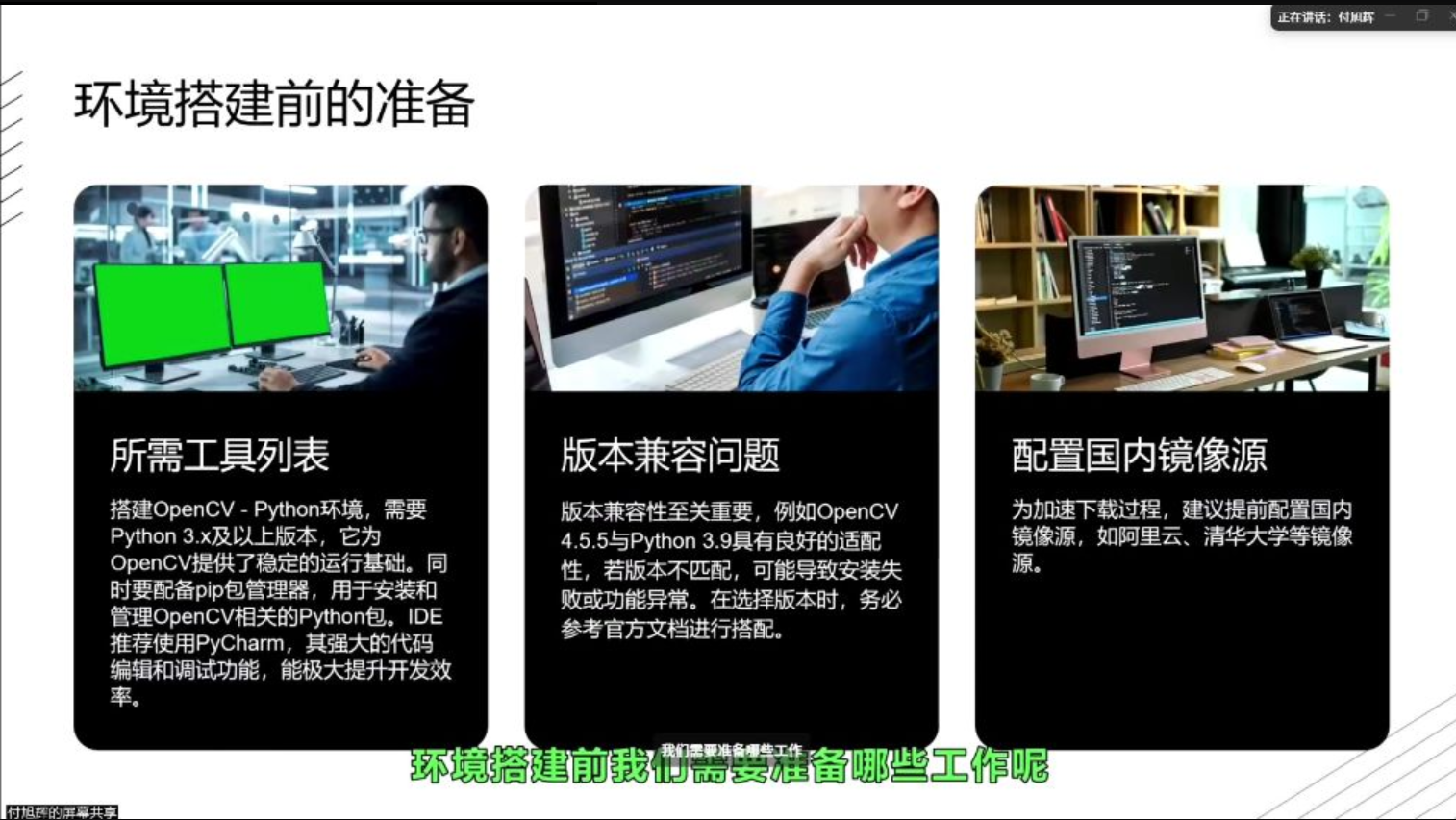

环境搭建前的准备
- 工具要求：
  - Python 3.x及以上版本
  - pip包管理器
  - 推荐IDE：PyCharm
- 版本兼容：
  - OpenCV4.5.5与Python3.9适配良好
  - 需参考官方文档确认版本搭配
- 镜像配置：建议使用阿里云、清华大学等国内镜像源加速下载

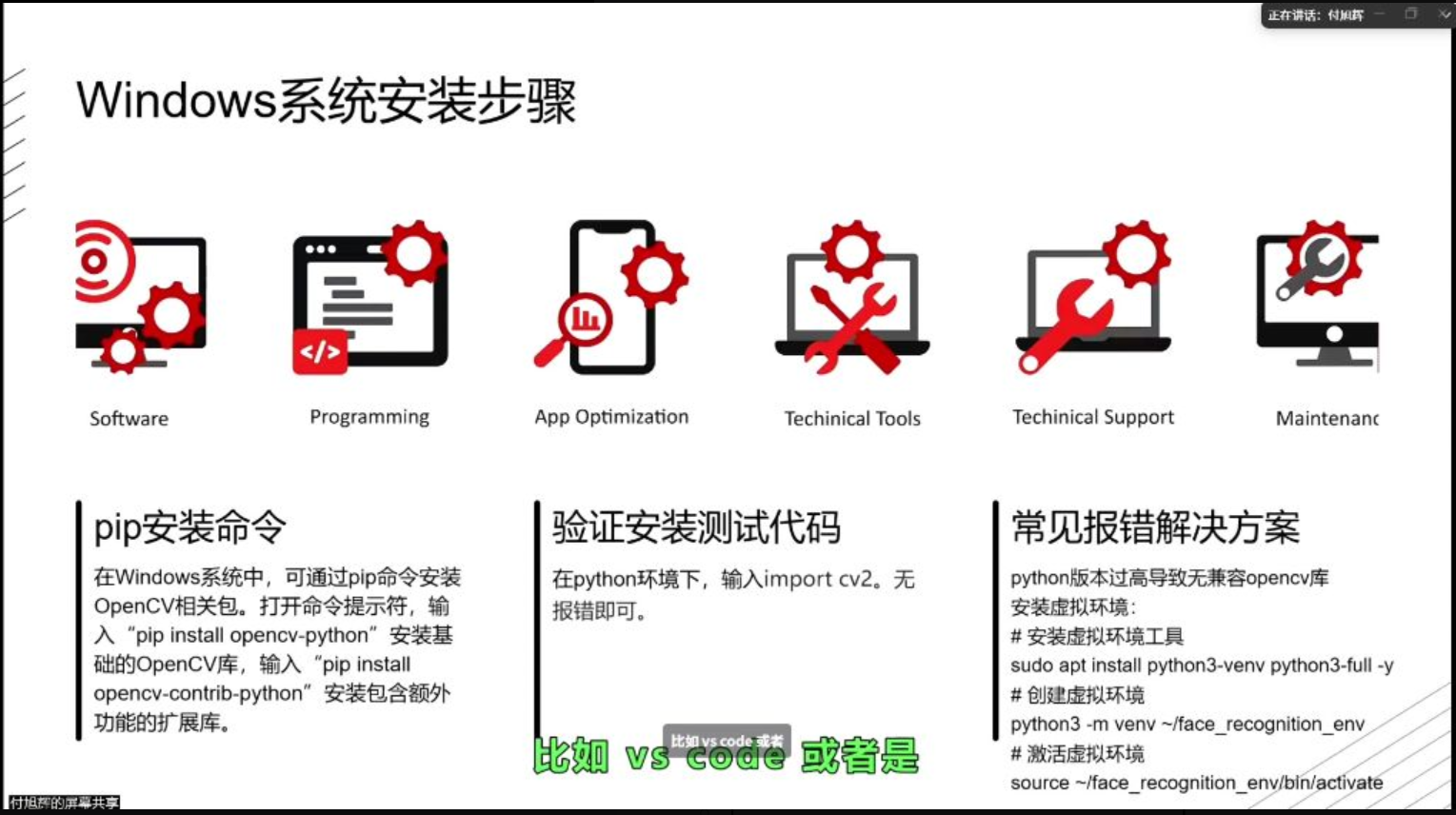

Windows系统安装步骤
- 安装命令：
  - 基础库：pip install opencv-python
  - 扩展库：pip install opencv-contrib-python
- 验证方法：Python环境下执行import cv2无报错
- 常见问题：
  - Python版本过高导致不兼容
  - 解决方案：安装虚拟环境或降级Python版本

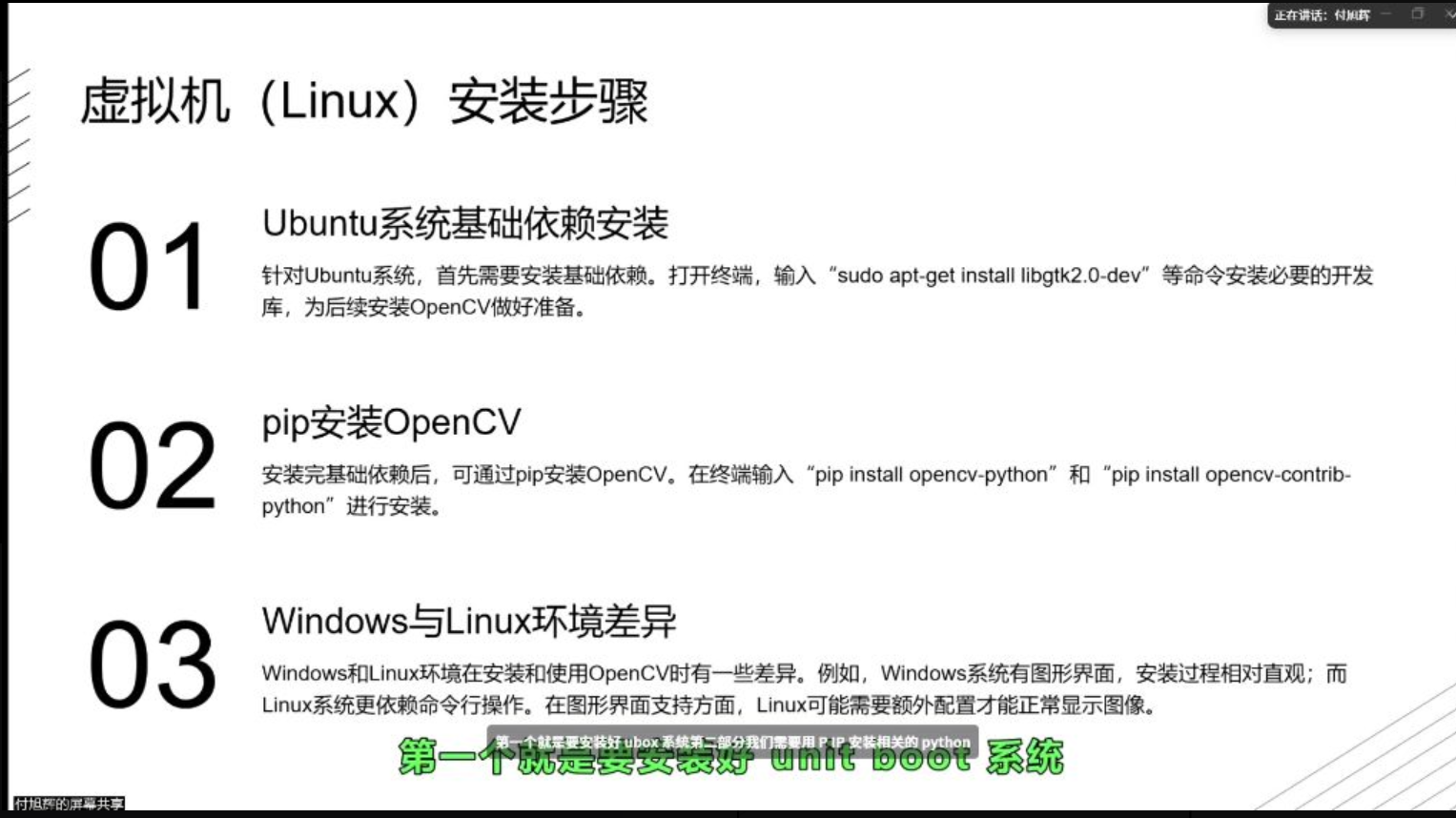

虚拟机(Linux)安装步骤
- 基础依赖：
  - Ubuntu系统需先安装开发库：sudo apt-get install相关依赖
- 环境差异：
  - Linux更依赖命令行操作
  - 图形界面可能需要额外配置
- 注意事项：文件命名建议使用英文避免兼容性问题

3）项目实战：人脸记录系统

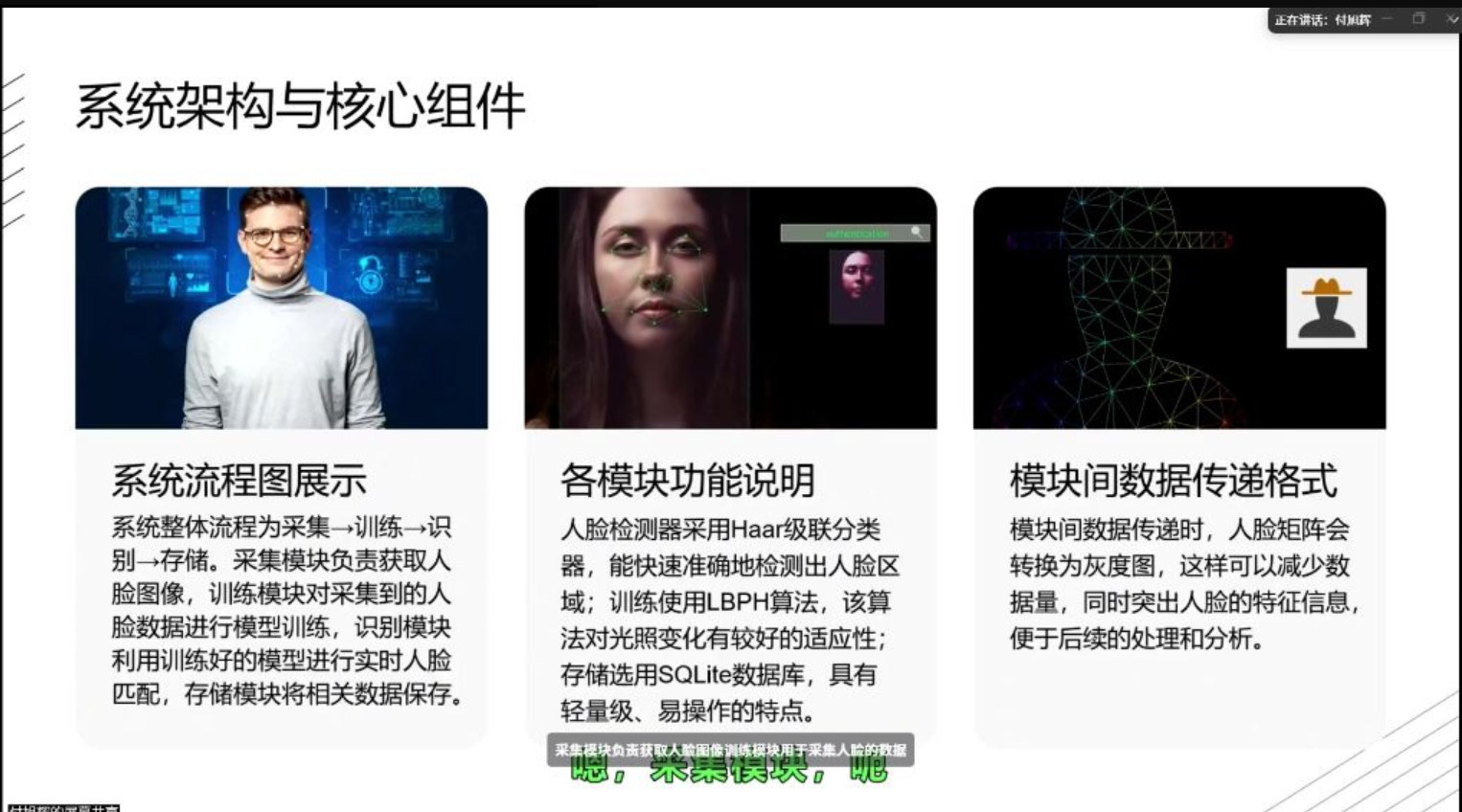

系统架构与核心组件
- 系统流程：采集→训练→识别→存储
- 模块功能：
  - 采集模块：获取人脸图像
  - 训练模块：对采集到的人脸数据进行模型训练
  - 识别模块：利用训练好的模型进行实时人脸匹配
  - 存储模块：将相关数据保存
- 关键技术：
  - 人脸检测器：采用Haar级联分类器，能快速准确检测人脸区域
  - 训练算法：使用LBPH算法，对光照变化有较好适应性
  - 数据存储：选用SQLite数据库，具有轻量级、易操作特点
- 数据处理：人脸矩阵会转换为灰度图，减少数据量同时突出人脸特征

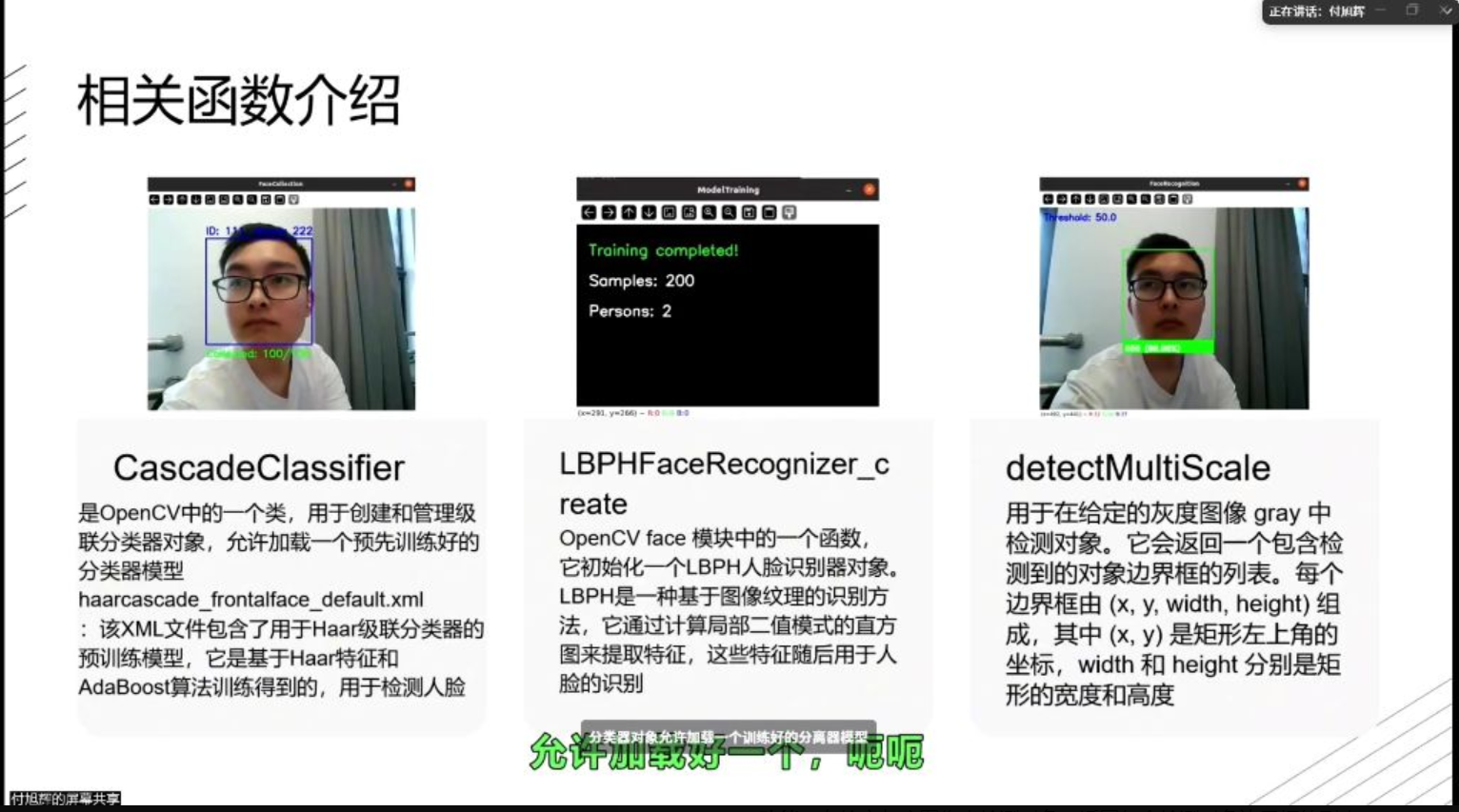

相关函数介绍
- CascadeClassifier：
  - 功能：OpenCV中用于创建和管理级联分类器对象的类
  - 模型文件：haarcascade_frontalface_default.xml，基于Haar特征和AdaBoost算法训练
- LBPHFaceRecognizer_create：
  - 原理：基于图像纹理的识别方法，通过计算局部二值模式的直方图提取特征
  - 优势：适用于算力有限的平台
- detectMultiScale：
  - 功能：在给定灰度图像中检测对象，返回包含检测对象边界框的列表
  - 输出格式：每个边界框由(x,y,width,height)组成

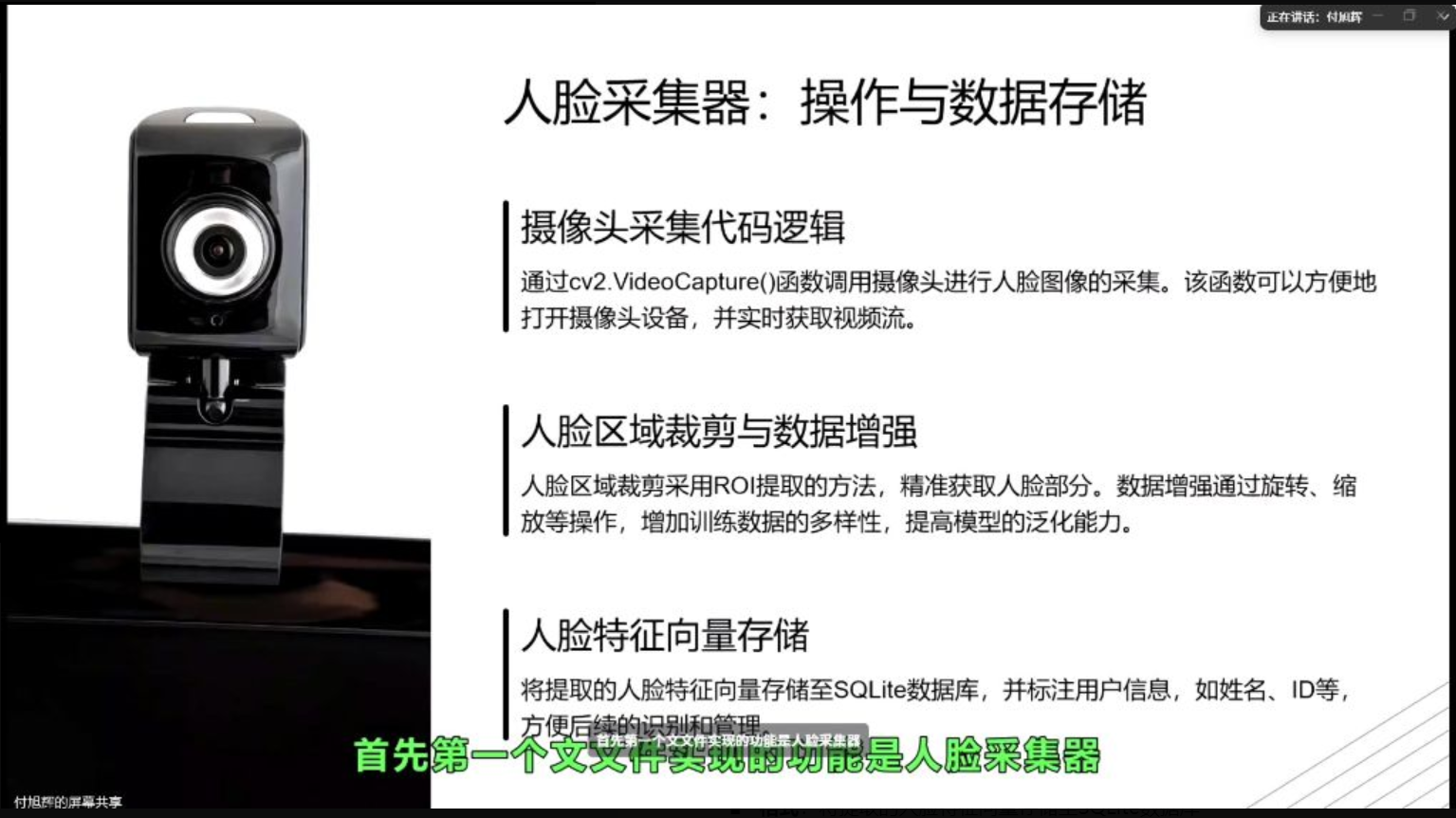

人脸采集器
- 采集过程：
  - 摄像头调用：通过cv2.VideoCapture()函数实时获取视频流
  - 人脸处理：
    - 区域裁剪：采用ROI提取方法精准获取人脸部分
    - 数据增强：通过旋转、缩放等操作增加训练数据多样性
- 数据存储：
  - 格式：将提取的人脸特征向量存储至SQLite数据库
  - 标注信息：包含用户姓名、ID等，方便后续识别和管理

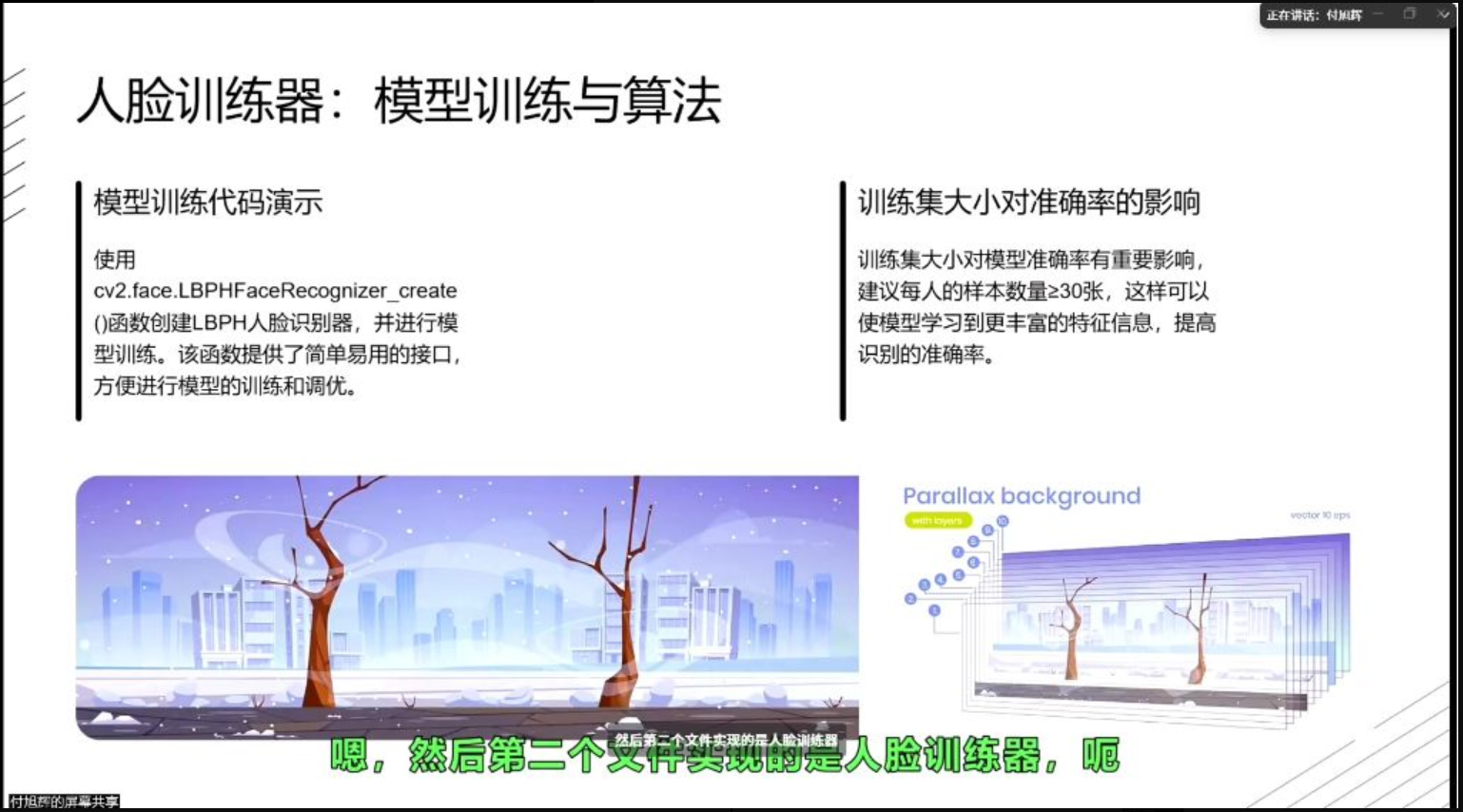

人脸训练器
- 训练要求：
  - 样本数量：建议每人≥30张，使模型学习更丰富的特征信息
  - 训练函数：使用cv2.face.LBPHFaceRecognizer_create()创建识别器
- 训练效果：
  - 接口特点：提供简单易用的接口，方便模型训练和调优
  - 准确率影响：训练集大小对模型准确率有重要影响

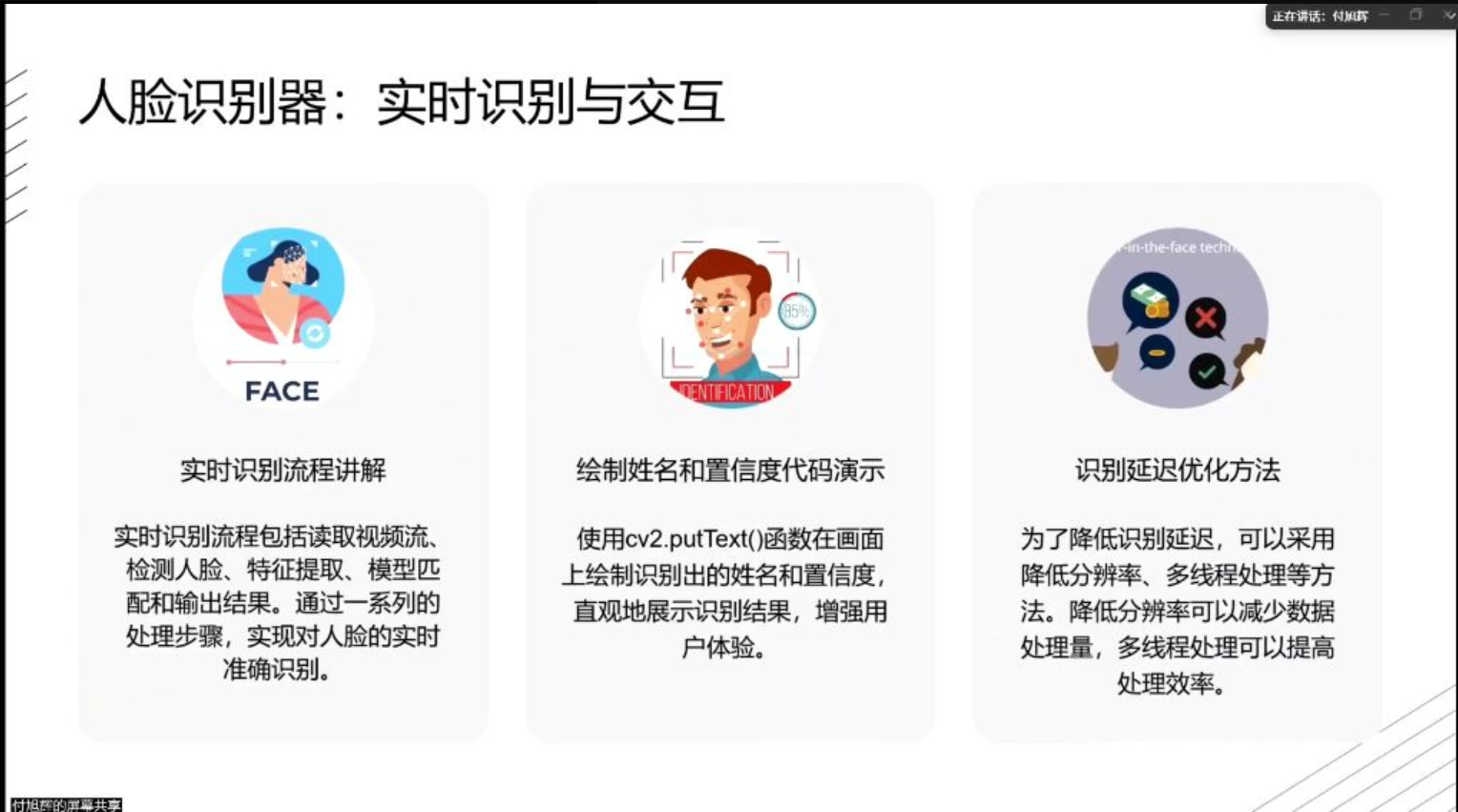

人脸识别器
- 识别流程：
  - 读取视频流→检测人脸→特征提取→模型匹配→输出结果
- 结果显示：
  - 绘制信息：使用cv2.putText()在画面上绘制识别出的姓名和置信度
- 性能优化：
  - 降低分辨率：减少数据处理量
  - 多线程处理：提高处理效率

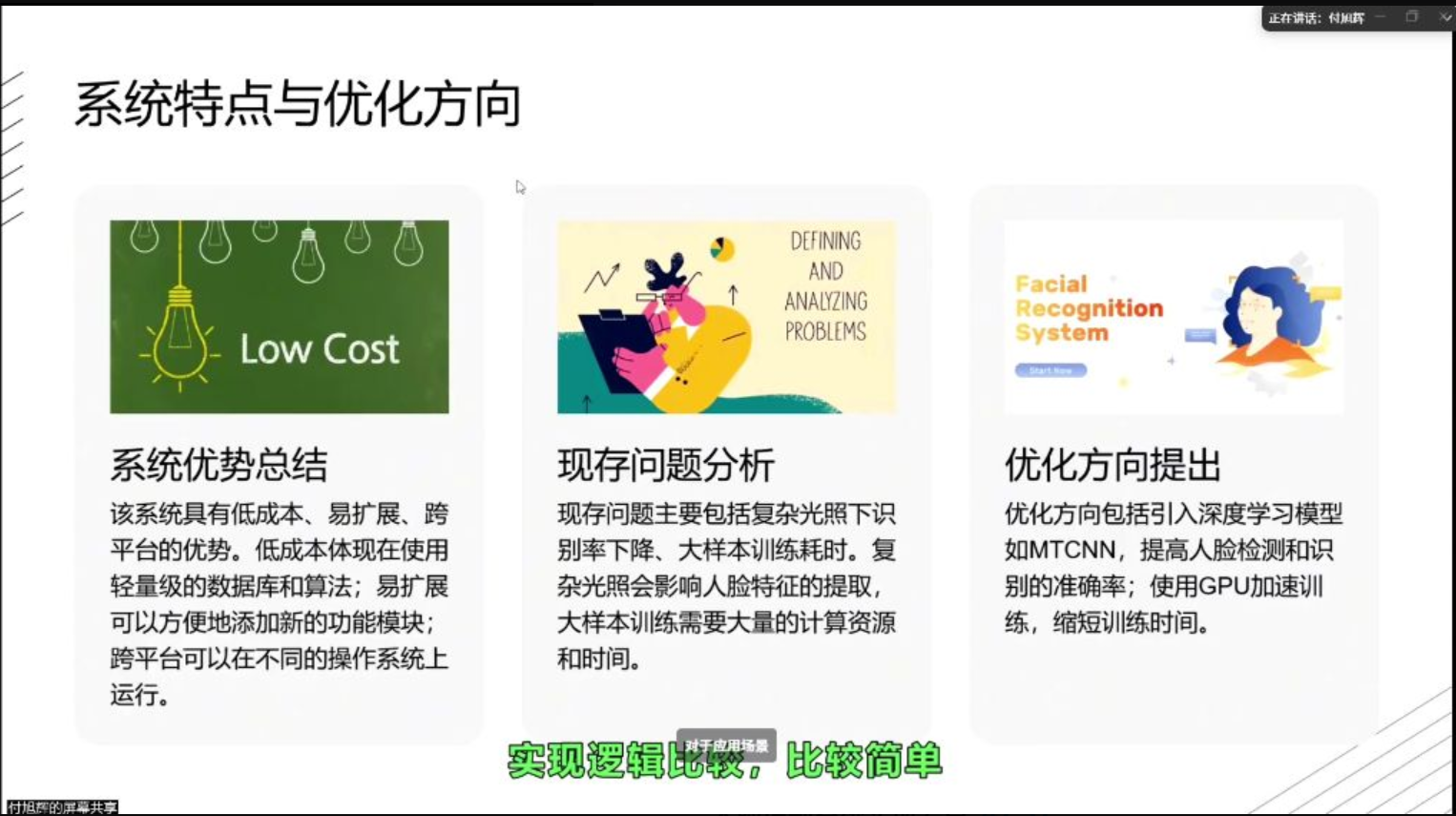

系统特点与优化方向
- 系统优势：
  - 低成本：使用轻量级数据库和算法
  - 易扩展：方便添加新功能模块
  - 跨平台：可在不同操作系统上运行
- 现存问题：
  - 光照影响：复杂光照下识别率下降
  - 训练耗时：大样本训练需要大量计算资源和时间
- 优化方向：
  - 模型升级：引入深度学习模型如MTCNN提高准确率
  - 硬件加速：使用GPU加速训练过程

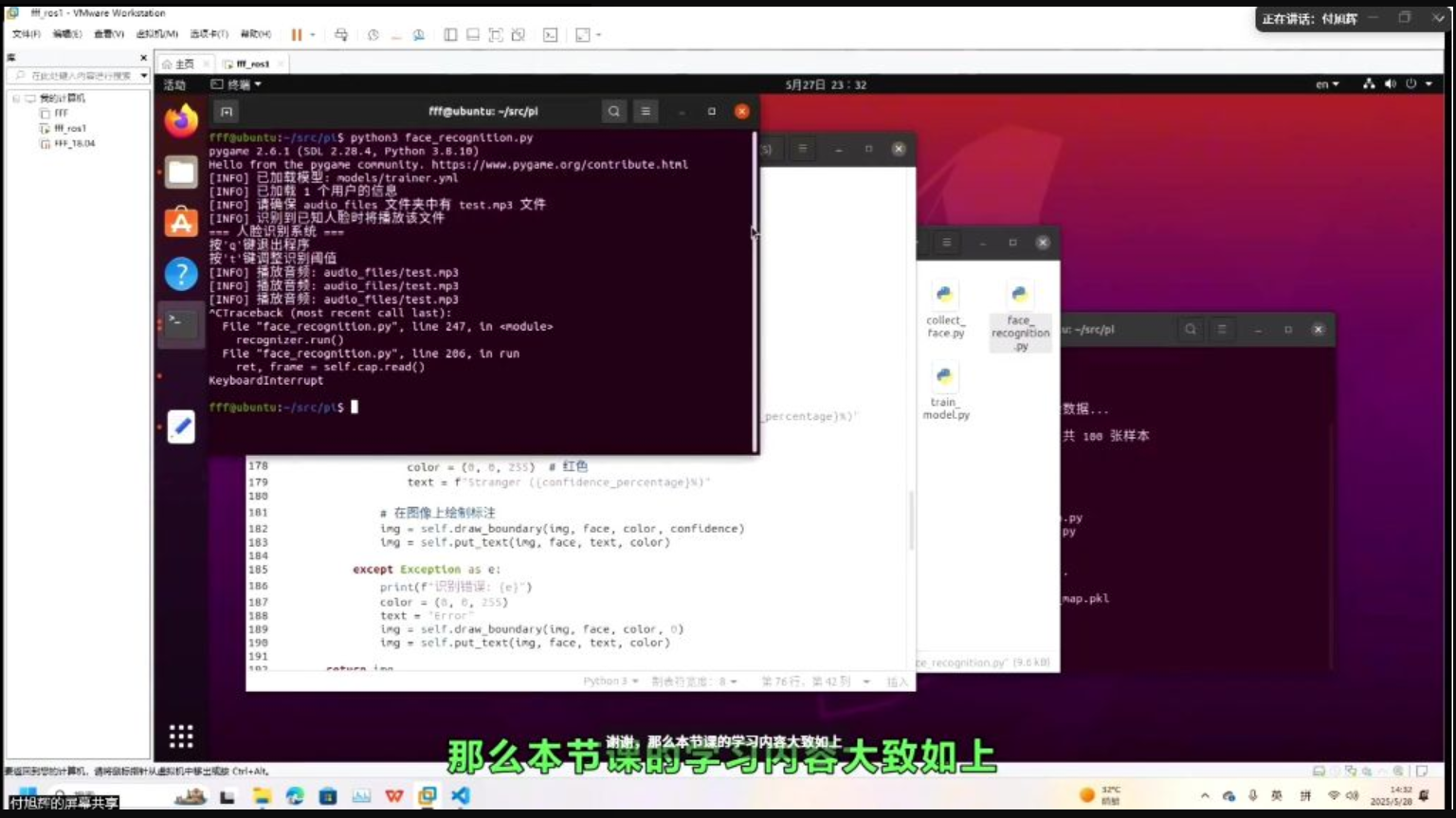

二、人脸识别系统实现要点

47:57

模型加载：系统启动时会自动加载训练好的模型文件models/trainer.yml和用户信息
音频提示：识别到已知人脸时会播放audio_files/test.mp3音频文件作为提示音
操作控制：
- 按q键可退出程序
- 按t键可调整识别阈值参数
错误处理：
- 当出现识别错误时，系统会显示红色"Error"提示
- 控制台会打印详细的错误信息识别错误：{e}
- 程序终止时会抛出KeyboardInterrupt异常

三、设备使用常见问题

1. USB设备绑定

设备识别：绑定后的USB设备可插在任意USB接口使用
- 系统通过设备标识而非接口位置进行识别
- 更换USB插口不影响设备功能

2. 虚拟机与树莓派对比

兼容性：虚拟机中的操作在树莓派上同样适用
- 部分库需要在树莓派中单独安装
- 树莓派性能通常低于虚拟机环境
使用便利性：
- 虚拟机无需外接显示设备，操作更方便
- 树莓派需要连接显示屏才能使用

四、知识小结

知识点	核心内容	考试重点/易混淆点	难度系数
USB串口绑定原理	通过udev规则实现设备与固定名称的绑定，避免因插拔顺序导致串口号变化	序列号提取方法：udevadm info -a -p查找id_serial字段权限问题：规则文件中需配置MODE="0666"	⭐⭐⭐
设备识别工具	lsusb显示厂商/产品ID，dmesg查看内核日志，grep过滤关键信息	ID区分：厂商ID可能重复，设备ID唯一协议差异：ttyUSB（FTDI芯片） vs ttyACM（CDC-ACM协议）	⭐⭐
udev规则编写	规则文件路径：/etc/udev/rules.d/，后缀为.rules 关键语法：SUBSYSTEM=="tty", ATTRS{idVendor}=="xxxx", SYMLINK+="自定义名称"	热插拔调试：udevadm monitor实时追踪，udevadm test模拟规则生效	⭐⭐⭐⭐
OpenCV基础功能	图像处理（灰度化/二值化）、特征检测（边缘识别）、视频分析（目标跟踪）	灰度化公式：RGB加权平均二值化优化：Otsu算法自动计算阈值	⭐⭐
人脸识别系统	流程：采集→训练→识别核心算法：Haar级联分类器（人脸检测）、LBPH（特征训练）	数据增强：采集时需多角度/光照变化延迟优化：降低分辨率或简化模型	⭐⭐⭐⭐
环境配置问题	Python版本兼容性（推荐3.8）、OpenCV库安装（pip install opencv-python）	常见报错：版本冲突需创建虚拟环境镜像加速：配置国内源（如清华镜像）	⭐⭐
