物联网智能家居系统设计与实现

第一章 绪论

随着物联网、AI、无线通信技术的快速发展，智能家居已从单品智能向全屋协同演进。传统家居存在设备孤立、操作繁琐、能源浪费、缺乏个性化适配等问题，难以满足用户对“便捷、安全、节能、舒适”的核心需求。物联网智能家居系统通过整合环境感知、设备互联、智能决策、场景联动等能力，实现照明、家电、安防、环境、能耗的全流程智能化管理，构建“人-设备-空间”的无感交互生态。本系统基于“云边端协同”架构，支持多协议设备接入、自定义场景联动、远程可视化管理，具备低功耗、高可靠、易扩展、易部署的特点，适用于普通住宅、公寓、别墅等各类居住场景，推动家居生活向“主动智能、个性化服务”升级。

第二章 系统总体架构设计

本系统采用“感知层-网络层-边缘层-云端层-应用层”五层架构，实现从设备感知到用户交互的全链路协同，兼顾实时性与智能化需求：

2.1 感知层（端）：设备接入与数据采集

作为系统“末梢神经”，负责物理世界数据采集与指令执行，涵盖四类核心设备：

• 环境感知设备：温湿度传感器（DHT22）、光照传感器（BH1750）、空气质量传感器（MQ-135）、甲醛传感器、CO₂传感器、水浸传感器、烟雾传感器；
• 控制执行设备：智能开关、调光模块、窗帘电机、空调/电视/洗衣机控制器、智能插座、电磁阀（燃气/水）、新风系统、加湿器/除湿机；
• 安防监控设备：门磁/窗磁、人体红外传感器（HC-SR501）、网络摄像头（IPC）、智能门锁（指纹/密码/蓝牙/Wi-Fi）、声光报警器、燃气泄漏传感器；
• 交互输入设备：语音音箱、无线开关、触摸屏面板、人体存在传感器、手机APP/遥控器。

2.2 网络层：多协议互联与数据传输

实现设备与网关、网关与云端的通信，采用“多协议融合”方案适配不同设备特性：

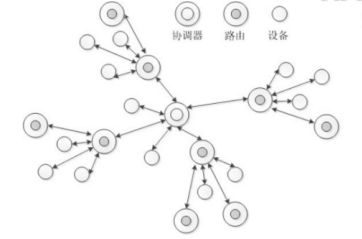

• 低功耗设备：ZigBee 3.0、BLE Mesh、LoRa（适用于传感器、开关等低数据量设备，续航长、覆盖广）；
• 高速设备：Wi-Fi 6、以太网（适用于摄像头、语音音箱、智能电视等高带宽设备）；
• 备用通信：4G/5G模块（网关备用，应对断网场景，保障安防等核心功能）；
• 核心组件：物联网网关（协议转换、数据转发、本地联动），支持MQTT/CoAP/HTTP协议转换。

2.3 边缘层：本地实时决策与联动

部署于家庭网关或边缘服务器，承担“本地计算+应急响应”职责，降低云端依赖：

• 核心能力：实时数据处理、设备联动规则执行、断网本地自治、视频流预处理（人形检测、移动侦测）；
• 优势：响应延迟≤500ms，断网时安防、照明、环境调节等核心功能正常运行。

2.4 云端层：全局管理与智能分析

作为系统“大脑”，提供弹性计算、存储与智能服务：

• 核心能力：设备管理（注册、升级、状态监控）、数据存储（时序数据库InfluxDB）、AI分析（用户习惯学习、异常检测）、场景模板管理、远程控制指令下发；
• 安全保障：设备身份认证（X.509证书）、数据加密传输（TLS 1.3）、访问权限管控（RBAC）。

2.5 应用层：用户交互与服务呈现

面向用户提供多样化交互入口，实现“按需控制”与“无感智能”：

• 移动端APP/小程序：设备控制、场景切换、数据可视化、告警推送、远程查看；
• 本地交互：语音控制（“打开客厅灯”“调节空调至26℃”）、触摸面板、无线开关、人体感应自动触发；
• 第三方集成：支持接入天猫精灵、小爱同学、华为HiLink等生态平台，实现跨品牌设备协同。

第三章 核心硬件设计

3.1 物联网网关（核心控制单元）

• 主控芯片：ESP32/STM32F407（支持Wi-Fi/Bluetooth/ZigBee多协议）；
• 通信模块：ZigBee 3.0模块（CC2530）、BLE 5.0、以太网接口、4G模块（可选）；
• 存储单元：16GB TF卡（本地数据缓存、报警录像存储）；
• 供电：12V/1A直流供电，支持备用锂电池（断电续航4小时）；
• 功能：协议转换、边缘计算、设备管理、联动规则执行、断网续传。

3.2 典型终端设备选型

设备类型	核心组件	通信协议	关键特性
智能开关	继电器、ESP8266芯片	Wi-Fi	远程控制、定时开关、功率统计
温湿度传感器	DHT22、低功耗MCU	ZigBee	精度±0.5℃/±2%RH，电池续航≥1年
智能门锁	指纹模块、密码键盘、ESP32	Wi-Fi/BLE	多重解锁方式、防撬报警、开门自动撤防
网络摄像头	200万像素CMOS、人形检测算法	Wi-Fi	实时预览、语音对讲、异常抓拍、云存储
窗帘电机	步进电机、驱动模块、ZigBee模块	ZigBee	正反转控制、行程限位、定时开关、联动触发

3.3 硬件部署原则

• 传感器：关键区域全覆盖（客厅、卧室、厨房、卫生间），避免信号遮挡；
• 网关：放置于家庭中心位置，提升无线信号覆盖范围；
• 执行设备：靠近被控终端（如开关靠近灯具、电磁阀靠近燃气管道），简化布线。

第四章 核心软件与功能设计

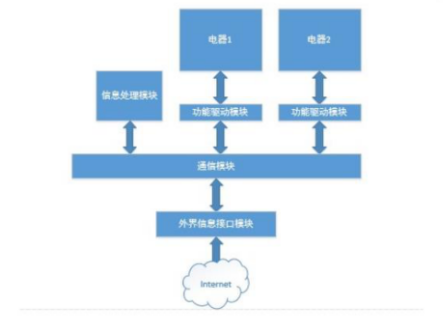

4.1 软件架构（模块化设计）

• 设备驱动层：传感器数据采集、执行设备控制指令解析；
• 通信协议层：MQTT/CoAP/ZigBee协议栈，实现数据收发与设备发现；
• 核心服务层：设备管理、联动规则引擎、AI分析引擎、告警服务；
• 应用接口层：RESTful API、WebSocket，为APP/云端提供数据交互接口。

4.2 核心功能模块

（1）环境自适应调节

• 逻辑：传感器实时采集温湿度、光照、CO₂浓度，边缘层根据预设阈值自动控制设备；
• 示例：
  • 温度＞28℃ → 自动开启空调（26℃）+ 客厅窗帘关闭；
  • 湿度＜40% → 启动加湿器；
  • 光照＜300lx（夜间）→ 人体感应触发走廊灯开启（延时30秒关闭）。

（2）智能安防监控

• 多模式布防：离家模式（全设备布防）、在家模式（仅门窗/燃气/烟雾布防）、睡眠模式（低灵敏度）；
• 异常响应：
  • 门磁触发 → 摄像头录像+声光报警+APP推送（含抓拍图片）；
  • 燃气泄漏 → 电磁阀关闭+排风扇启动+报警+短信通知家属；
  • 水浸检测 → 关闭进水阀+APP告警。

（3）场景联动与个性化定制

• 预设场景：
  • 回家模式：门锁解锁 → 客厅灯开启（50%亮度）+ 空调启动（记忆温度）+ 窗帘打开；
  • 睡眠模式：语音指令“我要睡觉了” → 卧室灯渐暗关闭+客厅灯关闭+空调调至24℃+门锁反锁；
  • 观影模式：打开电视 → 客厅灯关闭+窗帘关闭+音响开启；
• 自定义场景：用户通过APP拖拽设备、设置触发条件（定时/设备状态/语音），生成个性化场景（如“晨练模式”“儿童学习模式”）。

（4）能耗管理与节能优化

• 功能：智能插座统计家电功耗，APP生成能耗报表（日/周/月）；
• 节能策略：
  • 无人房间自动关闭灯光、空调；
  • 峰谷电价时段自动调整用电设备运行（如洗衣机低谷时段工作）；
  • 太阳能热水器与电热水器联动，优先利用清洁能源。

（5）远程控制与可视化

• 远程控制：APP实时操控所有设备，支持定时任务（如“每天18:00开启热水器”）；
• 数据可视化：温湿度、能耗、安防状态以图表形式展示，历史数据可查询（支持导出）；
• 视频监控：实时查看摄像头画面，支持语音对讲、录像回放、异常抓拍查看。

4.3 AI智能学习功能

• 用户习惯学习：通过分析1-2周设备使用记录（如起床时间、空调偏好温度、观影时段），自动生成适配场景；
• 异常行为检测：如夜间未关灯、燃气长时间未关闭、陌生人多次尝试开锁，自动推送告警并触发干预（如远程关灯、关闭燃气阀）。

第五章 系统测试与性能评估

5.1 测试环境

• 测试场景：120㎡三居室住宅，部署20+智能设备（传感器10个、执行设备8个、摄像头2个、门锁1个）；
• 网络环境：家庭Wi-Fi 6（500M带宽）、4G备用网络；
• 测试时长：连续运行30天。

5.2 核心性能指标

测试项目	测试结果	达标标准
设备响应延迟	本地控制≤300ms，远程控制≤1.5s	≤2s
设备连接稳定性	断连率≤0.5%，自动重连时间≤10s	断连率≤1%
报警响应速度	异常触发至APP推送≤1s	≤2s
断网运行能力	核心功能（安防、照明）正常运行	断网72小时内核心功能可用
能耗优化效果	较传统家居节能25%-30%	≥20%
用户操作便捷性	90%常用功能可通过1-2步操作完成	≥85%

5.3 测试结论

系统运行稳定，设备连接可靠，响应速度满足使用需求，节能效果显著，用户操作便捷，可适配普通家庭日常使用场景。

第六章 总结与未来展望

6.1 系统总结

本物联网智能家居系统基于“云边端协同”架构，实现了环境感知、设备控制、场景联动、安防监控、能耗管理的全流程智能化，解决了传统家居设备孤立、操作繁琐、能耗浪费等问题。系统具备多协议兼容、易扩展、低功耗、高可靠的特点，支持个性化场景定制与AI智能学习，为用户提供便捷、安全、舒适、节能的居住体验，适配各类住宅场景的智能化改造需求。

6.2 未来发展方向

1. 全场景无感智能升级：引入毫米波雷达、人体存在传感器，实现“人来即开、人走即关”的无感交互，减少手动操作；
2. 健康监测融合：接入可穿戴设备（心率、睡眠监测），联动家居设备（如睡眠质量差时调整床垫硬度、空调温度）；
3. 多模态交互优化：融合语音、手势、眼神识别，支持更自然的人机交互（如手势控制窗帘开关、眼神唤醒电视）；
4. 绿色低碳深化：接入光伏板、储能电池，实现“自发自用、余电上网”，构建家庭微能源网；
5. 数字孪生家居：构建家庭数字孪生模型，支持远程3D可视化管控、设备故障预测、场景仿真优化；
6. 跨生态互联互通：深化与主流智能家居生态（华为HiLink、小米米家、Apple HomeKit）的兼容，打破品牌壁垒。
