六相永磁同步电机PMSW矢量无位置传感器控制的simulink仿真模型 双三相永磁同步电机传统双闭环（转速，电流）svpwm矢量控制模型， 无感控制：非线性磁链观测器，滑模无位置传感器控制，超螺旋无位置传感器控制。

在电机控制领域，六相永磁同步电机（PMSM）因其诸多优势，如高功率密度、低转矩脉动等，逐渐成为研究热点。今天咱就唠唠六相永磁同步电机PMSW矢量无位置传感器控制的Simulink仿真模型，以及相关的控制策略。

双三相永磁同步电机传统双闭环（转速，电流）SVPWM矢量控制模型

传统双闭环控制模型是电机控制的经典架构，由转速环和电流环构成。转速环负责根据给定转速与实际转速的偏差，输出转矩电流指令；电流环则跟踪该指令，控制电机电流。

咱来看看大概的Simulink实现代码思路（这里以Matlab伪代码示例，非实际Simulink模块代码）：

% 转速环PI控制器参数
Kp_speed = 0.5;
Ki_speed = 1;
% 电流环PI控制器参数
Kp_current = 0.1;
Ki_current = 10;

% 初始化变量
speed_error = 0;
speed_integral = 0;
current_error = 0;
current_integral = 0;

% 假设给定转速和当前转速
speed_ref = 1000; % rpm
speed_actual = 800; % rpm

% 转速环计算
speed_error = speed_ref - speed_actual;
speed_integral = speed_integral + speed_error * dt;
torque_current_ref = Kp_speed * speed_error + Ki_speed * speed_integral;

% 假设当前电流和转矩电流参考值
current_actual = 5; % A
current_error = torque_current_ref - current_actual;
current_integral = current_integral + current_error * dt;
voltage_ref = Kp_current * current_error + Ki_current * current_integral;

这段代码简单模拟了转速环和电流环的PI控制过程。转速环通过比例积分作用调整转矩电流参考值，电流环再基于此参考值和实际电流的偏差，输出电压参考值。

空间矢量脉宽调制（SVPWM）则是将电压矢量合成，以达到高效控制电机的目的。在Simulink中，SVPWM模块接收三相电压参考值，输出六路PWM信号，驱动逆变器给电机供电。

无感控制策略

非线性磁链观测器

非线性磁链观测器通过对电机数学模型的非线性处理来估计磁链和转子位置。它利用电机的电压、电流等可测信号，结合电机参数，通过复杂的非线性算法来实现磁链和位置的观测。

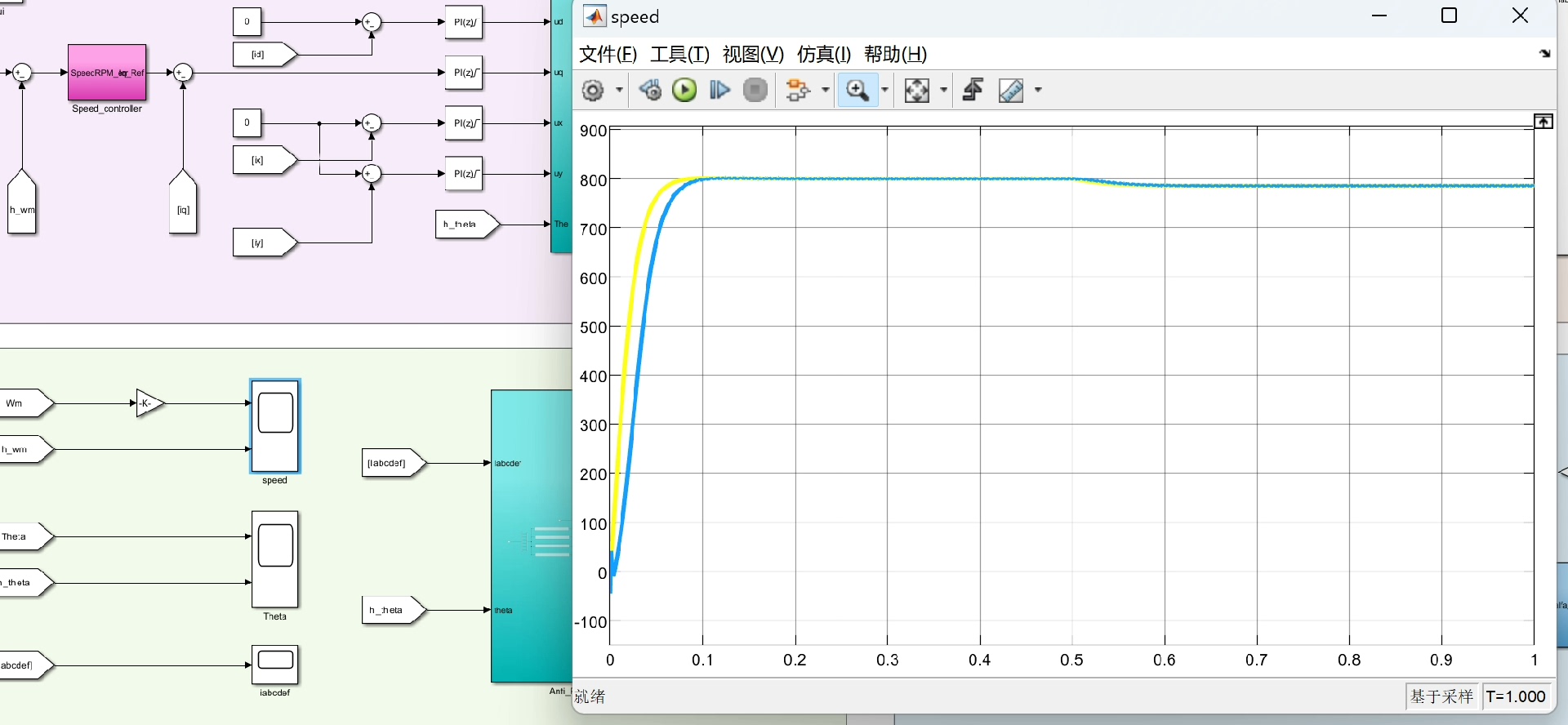

六相永磁同步电机PMSW矢量无位置传感器控制的simulink仿真模型 双三相永磁同步电机传统双闭环（转速，电流）svpwm矢量控制模型， 无感控制：非线性磁链观测器，滑模无位置传感器控制，超螺旋无位置传感器控制。

比如基于扩展卡尔曼滤波器（EKF）的非线性磁链观测器，代码实现思路大致如下（仅为概念性伪代码）：

% 电机参数
Rs = 1; % 定子电阻
Ld = 0.01; % d轴电感
Lq = 0.01; % q轴电感
psi_f = 0.1; % 永磁体磁链

% EKF参数
Q = [0.01 0; 0 0.01]; % 过程噪声协方差
R = 0.001; % 测量噪声协方差

% 初始化状态和协方差
x_hat = [0; 0]; % 估计状态 [磁链; 位置]
P = [1 0; 0 1]; % 估计协方差

% 假设测量到的电压和电流
u = [10; 10]; % 定子电压
i = [5; 5]; % 定子电流

% EKF预测步骤
A = [-(Rs/Ld) 0; 0 -(Rs/Lq)];
B = [1/Ld 0; 0 1/Lq];
x_hat_minus = A * x_hat + B * u;
P_minus = A * P * A' + Q;

% EKF更新步骤
H = [1 0; 0 1];
K = P_minus * H' / (H * P_minus * H' + R);
x_hat = x_hat_minus + K * (i - H * x_hat_minus);
P = (eye(2) - K * H) * P_minus;

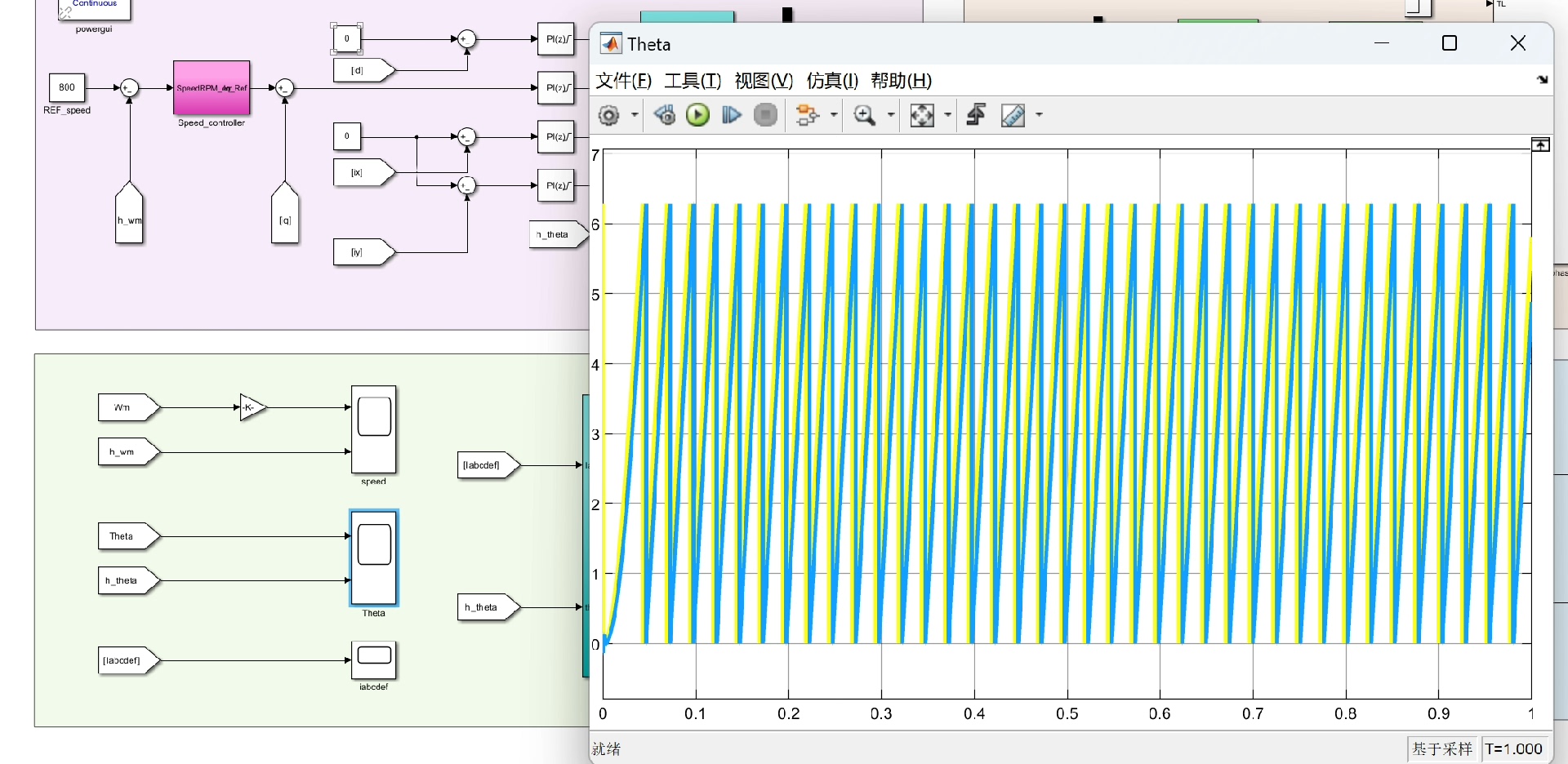

这里通过EKF的预测和更新步骤，利用电机电压、电流测量值，不断更新磁链和位置的估计值。

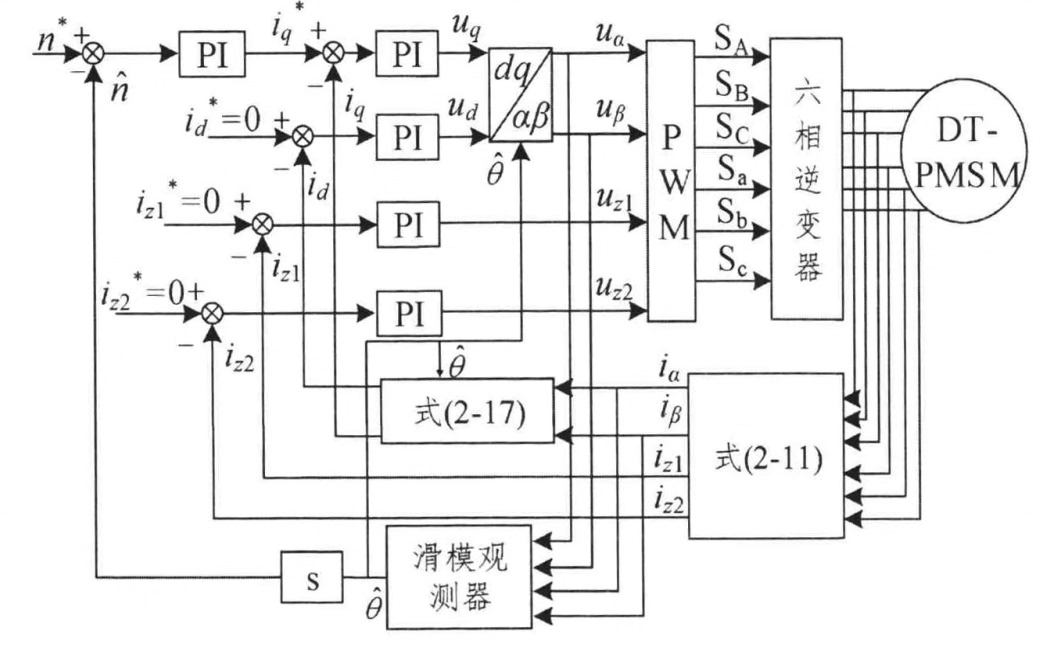

滑模无位置传感器控制

滑模控制以其对系统参数变化和外部干扰的强鲁棒性在无位置传感器控制中备受青睐。其核心思想是通过设计滑模面，使系统状态在滑模面上滑动，从而实现对转子位置和速度的准确估计。

简单的滑模观测器代码思路：

% 滑模增益
k = 10;
% 符号函数
signum = @(x) x / (abs(x) + eps);

% 假设估计电流和实际电流
i_est = [4; 4];
i_actual = [5; 5];

% 滑模观测器输出
error = i_actual - i_est;
voltage_sliding = k * signum(error);

通过实际电流和估计电流的偏差，利用滑模增益和符号函数计算出滑模电压，进而估计出转子位置和速度。

超螺旋无位置传感器控制

超螺旋算法是一种高阶滑模控制，相比传统滑模控制，它能有效削弱抖振问题。它通过设计更复杂的动态滑模面，使系统状态在滑模面上以超螺旋的方式收敛。

实现代码相对复杂一些，以下是简单示意（同样为伪代码）：

% 超螺旋参数
lambda = 5;
alpha = 0.5;

% 初始化变量
s = 0;
ds = 0;

% 假设估计值和实际值
estimated_value = 10;
actual_value = 12;

% 超螺旋算法计算
error = actual_value - estimated_value;
s = s + error;
ds = lambda * sqrt(abs(s)) * signum(s) + alpha * error;
correction_signal = ds;

超螺旋算法通过对误差的积分和微分处理，产生修正信号，实现对转子位置和速度更精确的估计。

总之，六相永磁同步电机PMSW矢量无位置传感器控制的Simulink仿真模型结合这些控制策略，为电机的高性能、低成本控制提供了可能，不断推动着电机控制技术的发展。
