一、前言

在完成开关量、环境监测、温湿度三类 F030 传感器的 Modbus 从机程序开发后，本次实现多传感器组网通信：将三类 F030 传感器的 485 接口接入 485 HUB，STM32H5 主控通过 485 HUB 与各传感器通信，作为 Modbus 主站读取三类传感器的核心数据（按键状态、光强、温湿度等），并在 LCD 屏幕上集中显示，同时实现对传感器 LED 的远程控制。

二、组网架构：H5 主控 + 多 F030 从机传感器

  • 硬件连接：F030 开关量传感器、环境监测传感器、温湿度传感器的 485 接口均接入 485 HUB；H5 主控的 485 接口与 HUB 相连，分为 CH1、CH2 两个通信通道。

  • 任务规划：

    1. 任务 1（CH1）：访问开关量传感器（地址 01H）、环境监测传感器（地址 02H），读取按键状态、ADC 值（光强 / 可调电阻）并控制 LED 闪烁，数据显示在 LCD；
    2. 任务 2（CH2）：访问温湿度传感器（地址 03H），读取温湿度数据并控制 LED 闪烁，数据显示在 LCD。

  • 关键注意：两个任务均操作 LCD，需添加互斥保护机制，避免多任务同时绘图导致 LCD 花屏。

三、H5 主控程序设计：多任务 + Modbus 主站

1. 任务创建

基于 FreeRTOS 创建两个 Modbus 客户端任务，分别对应 CH1、CH2 通信通道：

  // 创建CH1客户端任务：访问开关量、环境监测传感器
  xTaskCreate(
      LibmodbusCH1ClientTask,
      "LibmodbusCH1ClientTask",
      200,  // 任务栈大小
      NULL,
      osPriorityNormal,  // 任务优先级
      NULL);

  // 创建CH2客户端任务：访问温湿度传感器
  xTaskCreate(
      LibmodbusCH2ClientTask,
      "LibmodbusCH2ClientTask",
      200,
      NULL,
      osPriorityNormal,
      NULL);

2. 基础 Modbus 客户端函数（参考模板）

以下是基于 FreeRTOS 和 libmodbus 实现的基础 Modbus 主站任务函数，核心逻辑为读取从站寄存器、LCD 显示、改写寄存器值，作为后续修改的模板：

// 基础Modbus RTU客户端（主站）任务函数
// 功能：读取从站保持寄存器1的值→LCD显示→自增后写回保持寄存器2
static void LibmodbusClientTask( void *pvParameters )
{
	// Modbus RTU上下文
	modbus_t *ctx;
	// 函数返回值，判断操作是否成功
	int rc;
	// 存储寄存器读取值
	uint16_t val;
	// 读取/写入的寄存器数量
	int nb = 1;

	// 创建USB虚拟串口的Modbus RTU上下文：波特率115200、无校验、8数据位、1停止位
	ctx = modbus_new_st_rtu("usb", 115200, 'N', 8, 1);
	// 设置从机地址为1
	modbus_set_slave(ctx, 1);

	// 建立Modbus RTU连接
	rc = modbus_connect(ctx);
	if (rc == -1) {
		//fprintf(stderr, "Unable to connect %s\n", modbus_strerror(errno));
		modbus_free(ctx);
		vTaskDelete(NULL);; // 连接失败则删除任务
	}

	// 无限循环：读取→显示→改写寄存器
	for (;;) {
		/* 读取保持寄存器1的值 */
		rc = modbus_read_registers(ctx, 1, nb, &val);
		if (rc != nb) // 读取失败则跳过本次循环
			continue;

		/* 在LCD上显示数值（坐标0,0，红色） */
		Draw_Number(0, 0, val, 0xff0000);

		/* 数值自增 */
		val++;

		/* 将自增后的值写入保持寄存器2 */
		rc = modbus_write_registers(ctx, 2, nb, &val);
	}

	/* 释放资源（实际循环不会执行到此处） */
	modbus_close(ctx);
	modbus_free(ctx);
	vTaskDelete(NULL);
}

3. CH1 客户端任务（开关量 + 环境监测传感器）

基于基础模板修改，实现 CH1 通道对两台传感器的访问，读取按键状态、ADC 值并控制 LED 闪烁：

// CH1客户端任务：访问开关量传感器(01H)、环境监测传感器(02H)
static void LibmodbusCH1ClientTask( void *pvParameters )
{
	// Modbus RTU上下文
	modbus_t *ctx;
	// 函数返回值
	int rc;
	// 存储ADC/温湿度等值（16位寄存器）
	uint16_t vals[10];
	// 寄存器读取数量
	int nb = 1;
    // 存储开关量/线圈状态（8位）
    uint8_t bits[10];
    // LCD显示字符串缓冲区
    uint8_t buf[100];
    // LED状态（1-亮，0-灭），用于闪烁控制
    int led_status = 1;

	// 创建串口2的Modbus RTU上下文：对应CH1 485通道
	ctx = modbus_new_st_rtu("uart2", 115200, 'N', 8, 1);

	// 第一步：访问开关量传感器（从机地址01H）
	modbus_set_slave(ctx, 1);
	// 建立Modbus连接
	rc = modbus_connect(ctx);
	if (rc == -1) {
		//fprintf(stderr, "Unable to connect %s\n", modbus_strerror(errno));
		modbus_free(ctx);
		vTaskDelete(NULL);;
	}

	// 无限循环：采集数据+控制LED
	for (;;) {
        /* 1. 读取开关量传感器(01H)：KEY1/KEY2/KEY3状态（DI寄存器0-2） */
        modbus_set_slave(ctx, 1);
		rc = modbus_read_input_bits(ctx, 0, 3, bits); // 读取3个离散输入位
		if (rc == 3) // 读取成功则显示
		{
            // 拼接按键状态字符串，显示在LCD第0行
            sprintf(buf, "SWITCH keys: %d %d %d", bits[0], bits[1], bits[2]);
            Draw_String(0, 0, buf, 0xff0000, 0);
		}
		// 控制开关量传感器LED1闪烁（改写DO寄存器2）
		rc = modbus_write_bit(ctx, 2, led_status);

        /* 2. 读取环境监测传感器(02H)：两路ADC值（AI寄存器0-1） */
        modbus_set_slave(ctx, 2);
		rc = modbus_read_input_registers(ctx, 0, 2, vals); // 读取2个输入寄存器
		if (rc == 2) // 读取成功则显示
		{
            // 拼接ADC值字符串，显示在LCD第1行（16像素偏移）
            sprintf(buf, "ENV Sensor : opti 0x%x, res 0x%x          ", vals[0], vals[1]);
            Draw_String(0, 16, buf, 0xff0000, 0);
		}
		// 控制环境监测传感器LED1闪烁（改写DO寄存器2）
		rc = modbus_write_bit(ctx, 2, led_status);

        // 翻转LED状态，实现500ms闪烁
        led_status = !led_status;
        // 延时500ms，控制采集/刷新频率
        vTaskDelay(500);
	}

	/* 释放资源（实际循环不会执行到此处） */
	modbus_close(ctx);
	modbus_free(ctx);
	vTaskDelete(NULL);
}

4. CH2 客户端任务（温湿度传感器）

采用与 CH1 一致的流程，实现 CH2 通道对温湿度传感器的访问，读取温湿度数据并控制 LED 闪烁：

// CH2客户端任务：访问温湿度传感器(03H)
static void LibmodbusCH2ClientTask( void *pvParameters )
{
	// Modbus RTU上下文
	modbus_t *ctx;
	// 函数返回值
	int rc;
	// 存储温湿度值（16位寄存器）
	uint16_t vals[10];
	// 寄存器读取数量
	int nb = 1;
    // 存储线圈状态（备用）
    uint8_t bits[10];
    // LCD显示字符串缓冲区
    uint8_t buf[100];
    // LED状态，用于闪烁控制
    int led_status = 1;

	// 创建串口4的Modbus RTU上下文：对应CH2 485通道
	ctx = modbus_new_st_rtu("uart4", 115200, 'N', 8, 1);
	// 设置从机地址为3（温湿度传感器）
	modbus_set_slave(ctx, 3);

	// 建立Modbus连接
	rc = modbus_connect(ctx);
	if (rc == -1) {
		//fprintf(stderr, "Unable to connect %s\n", modbus_strerror(errno));
		modbus_free(ctx);
		vTaskDelete(NULL);;
	}

	// 无限循环：采集温湿度+控制LED
	for (;;) {
        /* 读取温湿度传感器(03H)：温度、湿度值（AI寄存器0-1） */
		rc = modbus_read_input_registers(ctx, 0, 2, vals);
		if (rc == 2) // 读取成功则显示
		{
            // 拼接温湿度字符串（单位0.1℃/0.1%RH），显示在LCD第2行（32像素偏移）
            sprintf(buf, "TEM/HUM Sensor : temp %d.%d, humi %d.%d          ", vals[0]/10, vals[0]%10, vals[1]/10, vals[1]%10);
            Draw_String(0, 32, buf, 0xff0000, 0);
		}
		// 控制温湿度传感器LED1闪烁（改写DO寄存器2）
		rc = modbus_write_bit(ctx, 2, led_status);

        // 翻转LED状态
        led_status = !led_status;
        // 延时500ms
        vTaskDelay(500);
	}

	/* 释放资源（实际循环不会执行到此处） */
	modbus_close(ctx);
	modbus_free(ctx);
	vTaskDelete(NULL);
}

四、LCD 互斥保护：避免多任务绘图花屏

由于两个任务同时操作 LCD，需在 LCD 驱动文件（draw.c）中添加互斥量保护，确保同一时间只有一个任务执行绘图操作：

1. 创建互斥量

在 LCD 初始化函数中创建互斥量：

// 定义LCD绘图互斥量（静态全局变量，仅draw.c可见）
static SemaphoreHandle_t g_spi_lcd_lock;

// LCD初始化函数
void Draw_Init(void)
{
    /* 创建互斥量：保护LCD绘图操作，避免多任务冲突 */
    g_spi_lcd_lock = xSemaphoreCreateMutex();

    // 获取LCD分辨率信息（原有逻辑）
    LCD_GetInfo(&g_lcd_width, &g_lcd_height);
}

2. 使用互斥量保护绘图核心函数

在 LCD 区域绘制函数中，先获取互斥量再绘图，完成后释放：

// LCD区域绘制核心函数（添加互斥保护）
static void Draw_Region(uint32_t x, uint32_t y, P_BitMap ptBitMap)
{
    /* 获得互斥量：阻塞等待直到获取成功（portMAX_DELAY） */
    xSemaphoreTake(g_spi_lcd_lock, portMAX_DELAY);

    /* 原有绘图逻辑：设置显示区域→切换数据模式→发送像素数据 */
    // 设置要显示的矩形区域
    LCD_SetWindows(x, y, x + ptBitMap->width - 1, y + ptBitMap->height - 1);
    // 设置D/C引脚为数据模式（后续发送像素数据）
    LCD_SetDataLine();
    // 发送像素数据（RGB565格式，2字节/像素）
    LCD_WriteDatas(ptBitMap->datas, ptBitMap->height * ptBitMap->width * 2);

    /* 释放互斥量：允许其他任务访问LCD */
    xSemaphoreGive(g_spi_lcd_lock);
}

五、功能验证：多传感器数据采集与显示

完成程序编译烧录后，H5 主控可通过 485 HUB 同时访问三类 F030 传感器，LCD 屏幕上清晰显示各传感器数据：

  • 开关量传感器：KEY1/KEY2/KEY3 的按下状态；
  • 环境监测传感器：光敏电阻（光强）、可调电阻的 ADC 值；
  • 温湿度传感器：温度（单位 0.1℃）、湿度（单位 0.1% RH）；
  • 三类传感器的 LED 均按 500ms 周期闪烁，验证远程控制功能有效。

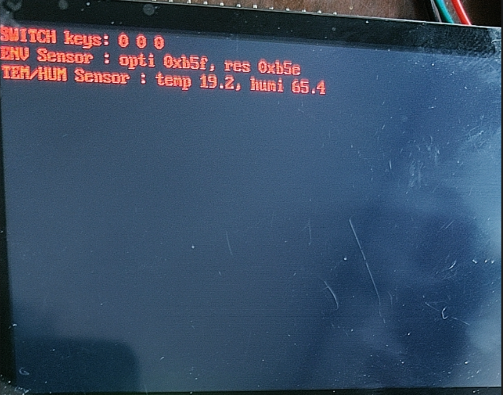

实际测试效果如下：

请添加图片描述

六、总结

  1. 采用 485 HUB 实现多 F030 传感器组网，H5 主控作为 Modbus 主站通过不同通道 / 地址区分传感器；
  2. 基于 FreeRTOS 多任务调度，每个 485 通道对应独立任务，保障多传感器数据采集的并行性；
  3. 通过 FreeRTOS 互斥量保护 LCD 绘图操作，解决多任务同时访问导致的花屏问题；
  4. Modbus 主站程序通过切换从机地址，可在同一通道访问多个传感器，降低硬件成本。

七、结尾

本次完成了 Modbus 多传感器组网的核心开发，实现了 H5 主控对三类 F030 传感器的集中访问、数据采集与远程控制，这套组网方案可直接复用至工业多传感器监测场景。掌握多任务调度 + Modbus 主从通信 + 外设互斥保护的设计思路，是实现复杂工业监测系统的关键。感谢各位的阅读，持续关注本系列笔记，一起探索更多工业级 Modbus 组网与嵌入式系统开发的实用技巧！
