1. CAN总线历史

        CAN 是博世为汽车减线束、简化 ECU 通信而发明的 ISO 标准串行总线，具备多主、高实时、强抗干扰、可靠错误处理等特性，从汽车领域扩展到工业、医疗等多个高可靠性要求的行业。

2. CAN总线结构

一、节点内部结构（核心分层）

每个 CAN 节点都由两层核心模块组成：

1. 上层：MCU + CAN 控制器
   • MCU：节点的 “大脑”，负责业务逻辑、数据处理与应用层交互。
   • CAN 控制器：实现 CAN 协议核心逻辑（帧封装 / 解析、仲裁、错误检测等），通常集成在 MCU 内部。
   • 信号接口：
     • CAN_TX：MCU → 收发器（发送数据）
     • CAN_RX：收发器 → MCU（接收数据）
2. 下层：CAN 收发器
   • 作用：电平转换 + 差分驱动，将 CAN 控制器的 TTL 电平信号转换为 CANH/CANL 差分信号并驱动到总线，同时将总线上的差分信号还原为 TTL 电平供控制器读取。

二、总线物理层特性

特性	高速 CAN	低速容错 CAN
拓扑结构	线性总线型，总线两端为开放端点，无闭合回路，禁止首尾相连	线性总线型，总线两端为开放端点，无闭合回路，兼容分支拓扑
传输方式	- 差分信号传输（CANH + CANL 双绞线），抗干扰能力强 - 无专门的时钟线，属于异步通信	- 差分信号传输，强容错能力，兼容单线通信 - 无专门的时钟线，属于异步通信
终端电阻	两端各接 120Ω 终端匹配电阻，用于匹配电缆特性阻抗，消除信号反射	节点内置分布式终端电阻，总线两端接 2.2kΩ 偏置电阻，用于稳定隐性电平，具备阻抗匹配能力
线缆参数	特性阻抗 120Ω，支持高速通信（500kbps~1Mbps）	特性阻抗 120Ω，仅支持低速通信（≤125kbps）
信号完整性	高，适合高速、短距离高实时性场景	低速下稳定性强，具备总线容错能力，适合低速、长距离场景
差分电压・显性（逻辑 0）	电压差 ≈ 2V	典型电压差≈3V，规范下限 > 2V
差分电压・隐性（逻辑 1）	电压差 ≈ 0V	典型电压差≈-5V，规范上限 < 0V

三、网络核心特性与适用场景

维度	高速 CAN（ISO 11898-2）	低速容错 CAN（ISO 11898-3）
核心特性	多主通信，节点平等、支持广播；非破坏性位仲裁，保障高优先级数据低延迟；完善的错误检测与处理机制
波特率范围	最高支持 1Mbps，速率与总线长度强负相关，常用高速区间 500kbps~1Mbps	最高支持 125kbps，专为低速场景设计，常用区间 40kbps~125kbps
传输距离	速率越高传输距离越短：1Mbps → 最大 40m500kbps → 最大 100m	速率越低传输距离越长：125kbps → 最大 500m40kbps → 最大 1000m
典型应用场景	汽车动力 / 底盘控制（发动机、变速箱、ABS）；工业自动化（运动控制、机器人）；对实时性、高速通信要求高的场景	汽车车身舒适控制（门窗、灯光、空调）；低速传感器网络、长距离低速工控；对容错能力、布线灵活性要求高的场景
优势	通信速率高、传输实时性强、高速下信号完整性好	总线容错能力强、布线灵活性高、长距离低速传输稳定性好
局限性	对终端电阻、拓扑布线要求严格，无总线容错能力，总线故障易导致通信中断	不支持高速通信，无法满足高实时性控制场景的需求

四、CAN总线网络图

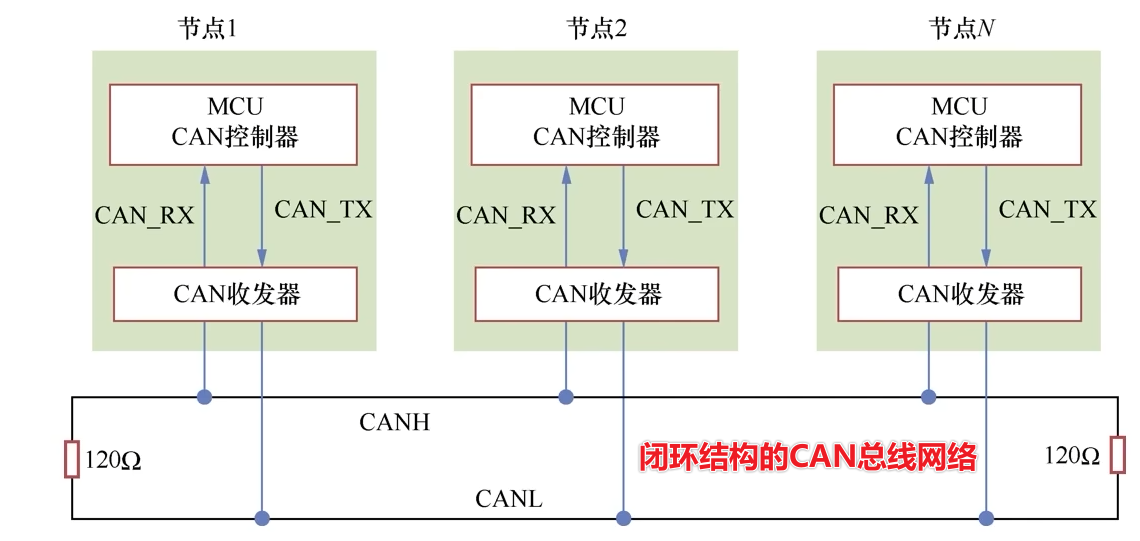

                                                          图1.高速 CAN 总线标准组网结构图

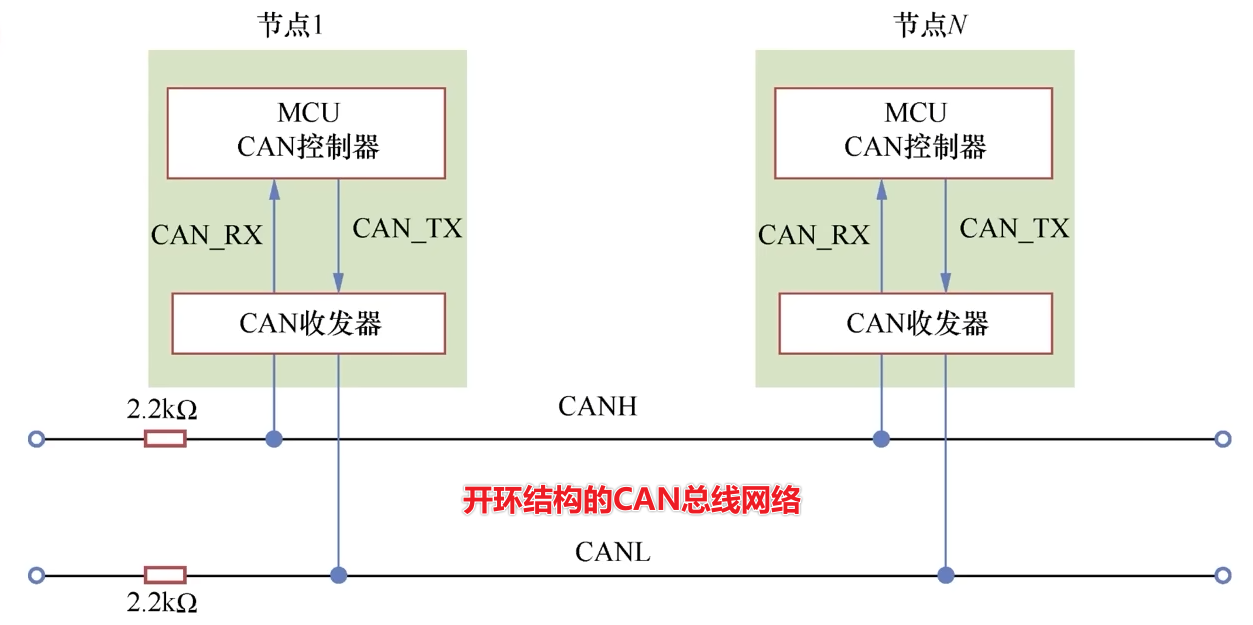

                                                          图2.低速容错 CAN 总线标准组网结构图

3. CAN总线特点

特点	详细关键内容
实时性	数据传输延迟低、响应快，通过仲裁机制和帧 ID 优先级保证关键数据优先传输，满足汽车、工业自动化等高实时性需求。
多主机结构	总线上所有节点地位平等，没有主从之分，任意节点都可主动发起通信；同一时刻仅允许一个节点占用总线发送数据。
差分信号传输	采用 CANH、CANL 双绞线进行差分信号传输，依靠两根线的电压差表示数据，抗电磁干扰能力强，适合恶劣电气环境。
非破坏性仲裁	多节点同时发送数据时，根据帧 ID 的优先级竞争总线使用权，高优先级节点正常发送，低优先级节点主动退让，不破坏数据、不产生冲突。
广播通信模式	节点发送的数据会被总线上所有节点接收，便于全网数据共享与同步，简化系统通信结构。
硬件成本低	CAN 控制器集成度高，协议逻辑由硬件实现，无需额外 CPU 参与调度，整体电路简单、成本低，适合大批量部署。
配置灵活	支持多种通信波特率，可根据传输距离、实时性要求灵活调整，能适配从低速传感器到高速车载控制的多种场景。
完善的错误处理	内置 CRC 校验、帧格式检查、应答检测等多重错误识别机制，能自动检测、标注并处理传输错误，提升通信稳定性。
以帧为单位传输	数据以 “帧” 为基本单位，节点没有物理地址，通过不同类型的帧（数据帧、遥控帧等）完成数据交互和控制。
线与逻辑特性	总线电平遵循 “线与” 规则：显性电平（逻辑 0）可以覆盖隐性电平（逻辑 1），这是仲裁机制能够实现的物理基础。
帧 ID 的作用	每个帧有唯一标识符 ID，ID 不代表节点地址，而是表示数据类型，并在总线竞争时决定优先级，ID 越小优先级越高。
硬件滤波功能	每个节点可通过硬件过滤不需要的帧 ID，只接收和处理自身关心的数据，减轻 CPU 负担，提高关键信息响应速度。
半双工通信	同一节点不能同时发送和接收数据；多节点竞争发送时，获胜节点继续发送，失败节点立即切换为接收状态。
异步无时钟线	属于异步通信，没有专门的时钟同步线，所有节点必须使用相同的波特率，依靠位时序和再同步机制保证时序对齐。

4. CAN位时序和波特率

一、整体结构：标称位时间（Nominal Bit Time, NBT）

• 定义：传输 1 位数据所需的总时间，是计算 CAN 波特率的核心依据。
• 构成：由 3 个固定段组成，所有段的长度都以 tq（时间片，Time Quantum） 为最小单位。
• 公式：NBT=(1+m+n)×tq​其中：
  • 1：同步段固定为 1 个 tq
  • m：位段 1（BS1）的 tq 数量
  • n：位段 2（BS2）的 tq 数量

二、三段位时序详细解析

段名	长度	核心作用
SYNC_SEG（同步段）	固定 1 × tq	用于检测总线电平跳变沿，实现节点与总线的初始同步；只有在该段内检测到跳变，才认为时序对齐。
位段 1（BS1）	可配置 m × tq（m=1~16）	定义采样点位置：在 BS1 结束时刻对总线电平进行采样，采样结果即为该位的逻辑值（0/1）；再同步时可自动延长，补偿正相位漂移。
位段 2（BS2）	可配置 n × tq（n=1~8）	定义发送点位置：在 BS2 结束时刻完成该位的发送；再同步时可自动缩短，补偿负相位漂移。

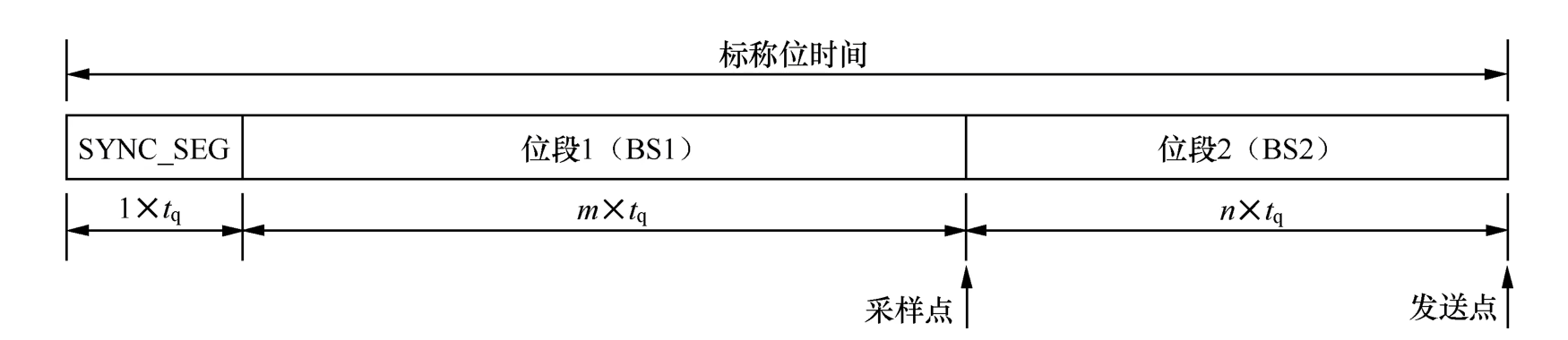

                                                             图3. CAN位时序图

5. CAN总线协议

CAN 协议（经典 CAN 2.0A/B）仅实现了 OSI 七层模型的最底两层，上层能力均由配套的行业协议 / 应用逻辑补充：

• 物理层（OSI 第 1 层）：定义 CAN 总线的电气规范，包括线缆特性、差分电平规则、收发器要求、位时序配置等核心硬件相关标准。
• 数据链路层（OSI 第 2 层）：CAN 协议的核心逻辑层，分为 MAC（媒体访问控制）和 LLC（逻辑链路控制）两个子层，实现帧结构封装 / 解析、非破坏性总线仲裁、多重错误检测与自动重传、硬件帧 ID 滤波等核心协议功能。
• CAN 原生协议完全不涉及 OSI 模型的传输层、会话层、表示层、应用层，这些上层能力，均由具体场景的配套协议补充实现（比如汽车领域的 UDS 诊断协议、ISO TP 传输协议，工业领域的 CANopen、DeviceNet 协议等）。
• 数据链路层（LLC + MAC 子层）核心功能

子层	核心定位	具体事项
LLC（逻辑链路控制子层）	上层接口与消息管理，为应用层提供数据服务	- 接收消息硬件过滤（通过帧 ID 筛选，仅处理节点需要的消息） - 过载帧管理与过载通知（告知总线 / 发送节点，接收端未准备好） - 为上层应用提供数据收发的统一接口
MAC（介质访问控制子层）	CAN 协议核心执行层，协议逻辑全硬件实现	- 消息帧封装与解析：完成数据帧、遥控帧、错误帧、过载帧的组帧与解帧 - 总线访问控制：基于 CSMA/CA 机制，实现非破坏性位仲裁，通过帧 ID 优先级竞争总线使用权 - 位时序控制与同步：实现硬同步、再同步，保证全总线节点的时序对齐 - 错误管理：实现 CRC 校验、位填充校验、ACK 应答校验、格式错误检测，完成故障界定与故障节点主动离线控制 - 自动重传机制：检测到传输错误后，自动触发未被正确接收的消息重传 - 应答机制：处理 ACK 时隙的应答与校验，确认消息是否被总线节点正确接收

• 物理层核心功能

项目	核心内容
位编码规则	采用 NRZ（不归零）编码，配套5 位强制位填充机制：连续出现 5 个相同逻辑电平（显性 0 / 隐性 1）时，强制插入 1 个相反电平的填充位，避免总线长时间无跳变导致节点同步丢失
位时序定义	标称位时间由 3 段组成（工程通用简化划分）：同步段（SYNC_SEG，固定 1tq）+ 位段 1（BS1，可配置）+ 位段 2（BS2，可配置），精准定义总线电平采样点、位数据发送点
同步机制	两级同步保障全总线节点时序对齐：1. 硬同步：仅在数据帧 / 遥控帧的帧起始（SOF）下降沿触发，完成节点初始时钟同步2. 再同步：总线电平跳变时，通过同步跳转宽度（SJW）调整 BS1/BS2 长度，补偿节点时钟相位漂移
标准定义与用户可配置项	1. 标准强制定义项：差分信号电平规范、收发器核心电气特性、位填充规则、位时序基础架构、同步机制等，必须符合 ISO 11898 标准要求2. 用户可配置项：通信波特率（标准支持范围内）、采样点位置（行业推荐区间内）、BS1/BS2/SJW 的 tq 数量、线缆选型、连接器形态等，可根据系统场景灵活设计

6. CAN各类型帧详解

一、帧类型与帧用途

帧类型	帧用途
数据帧	承载节点产生的有效业务数据，以广播方式发送，所有节点可通过 ID 过滤接收，是 CAN 总线中传输用户数据的核心载体。
遥控帧	由节点向总线发送，用于请求对应 ID 的数据帧，实现 “请求 - 响应” 式数据交互，无数据段。
错误帧	当节点检测到总线通信错误时发送，用于向全网通知错误状态，并触发错误恢复与重传机制，保障通信可靠性。
过载帧	当接收节点处理能力不足、无法及时接收新数据时发送，用于通知发送节点暂缓发送，避免数据丢失或处理混乱。
帧间空间	位于连续帧之间的间隔段，用于分隔不同帧，为节点提供处理、采样与再同步的缓冲时间，防止帧间干扰，保证总线时序稳定。

二、数据帧

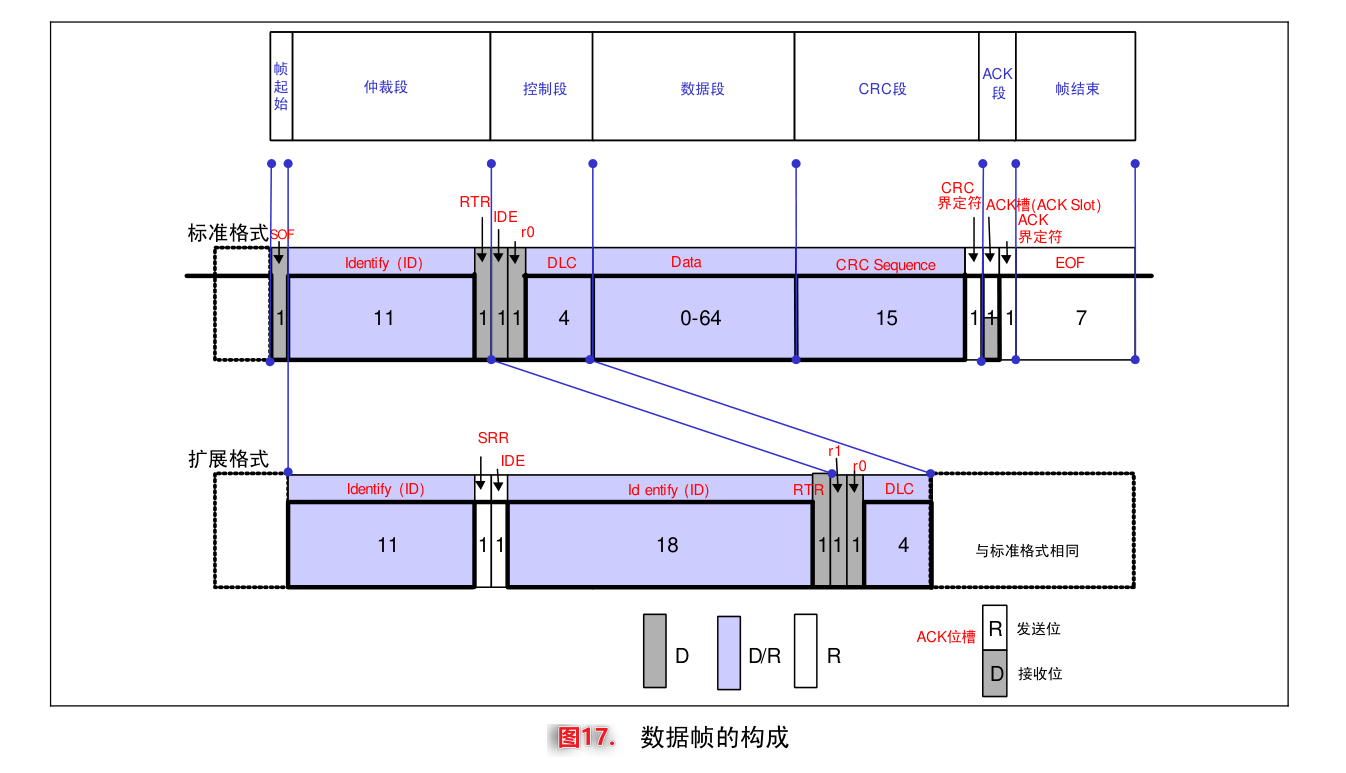

                                                               图4. 数据帧的构成

段名称	标准帧内容（含电平）	扩展帧内容（含电平）	功能说明
帧起始 SOF	1 位 显性电平	1 位 显性电平	标志帧开始，产生电平跳变，让所有节点同步。
仲裁段	11 位 ID RTR（显性）IDE（显性）	11 位基本 ID SRR（隐性）IDE（隐性）18 位扩展 ID RTR（显性）	用于总线仲裁，ID 越小优先级越高；RTR = 显性表示数据帧；IDE 区分标准 / 扩展帧。
控制段	r0（显性）4 位 DLC	r1、r0（显性）4 位 DLC	DLC 表示数据长度 0～8 字节；保留位固定为显性。
数据段	0～64 位（0～8 字节）	0～64 位（0～8 字节）	存放要传输的实际数据。
CRC 段	15 位 CRC 序列CRC 界定符（隐性）	15 位 CRC 序列CRC 界定符（隐性）	校验传输错误；界定符固定隐性。
ACK 段	ACK 槽（发送端发隐性，接收端覆盖为显性）ACK 界定符（隐性）	ACK 槽（发送端发隐性，接收端覆盖为显性）ACK 界定符（隐性）	发送端发隐性，只要有节点正确接收，会把 ACK 槽拉成显性，表示应答成功。
帧结束 EOF	7 位 隐性电平	7 位 隐性电平	标志帧结束，固定 7 位隐性。

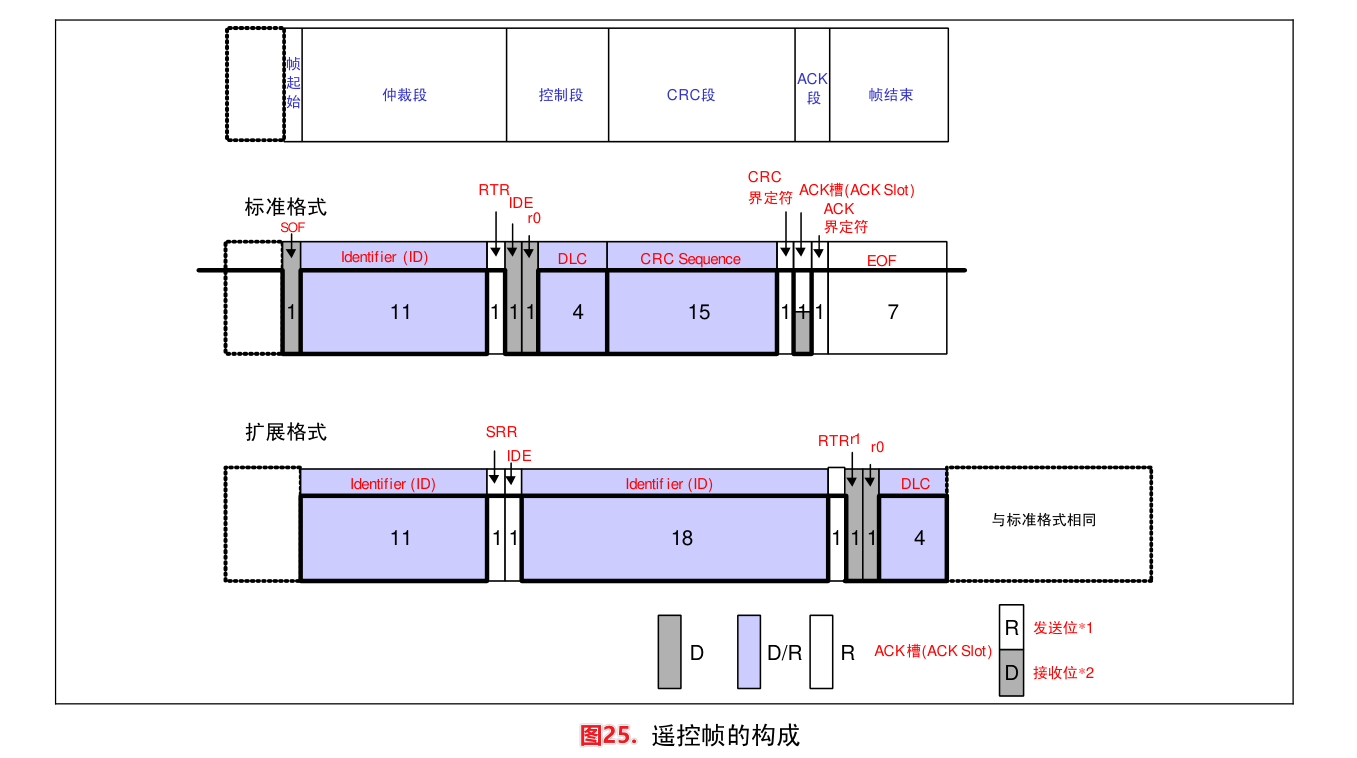

三、遥控帧

                                                             图5. 遥控帧的构成

段名称	标准遥控帧内容（含电平）	扩展遥控帧内容（含电平）	功能说明
帧起始 SOF	1 位 显性电平	1 位 显性电平	标志帧开始，通过电平跳变实现节点同步，启动一帧传输。
仲裁段	11 位 ID RTR（隐性）IDE（显性）	11 位基本 ID SRR（隐性）IDE（隐性）18 位扩展 ID RTR（隐性）	用于总线仲裁，ID 越小优先级越高；RTR = 隐性表示这是遥控帧；IDE 用于区分标准帧与扩展帧。
控制段	r0（显性）4 位 DLC	r1、r0（显性）4 位 DLC	DLC 表示期望对方返回的数据长度（0～8 字节）；保留位固定为显性。
数据段	无数据段	无数据段	遥控帧只用于请求数据，不携带任何数据。
CRC 段	15 位 CRC 序列CRC 界定符（隐性）	15 位 CRC 序列CRC 界定符（隐性）	对帧内容进行错误校验；界定符固定为隐性。
ACK 段	ACK 槽（发送端隐性，接收端覆盖为显性）ACK 界定符（隐性）	ACK 槽（发送端隐性，接收端覆盖为显性）ACK 界定符（隐性）	接收节点正确收到后，将 ACK 槽拉为显性，表示应答成功。
帧结束 EOF	7 位 隐性电平	7 位 隐性电平	标志一帧传输结束，固定 7 位隐性电平。

四、错误帧

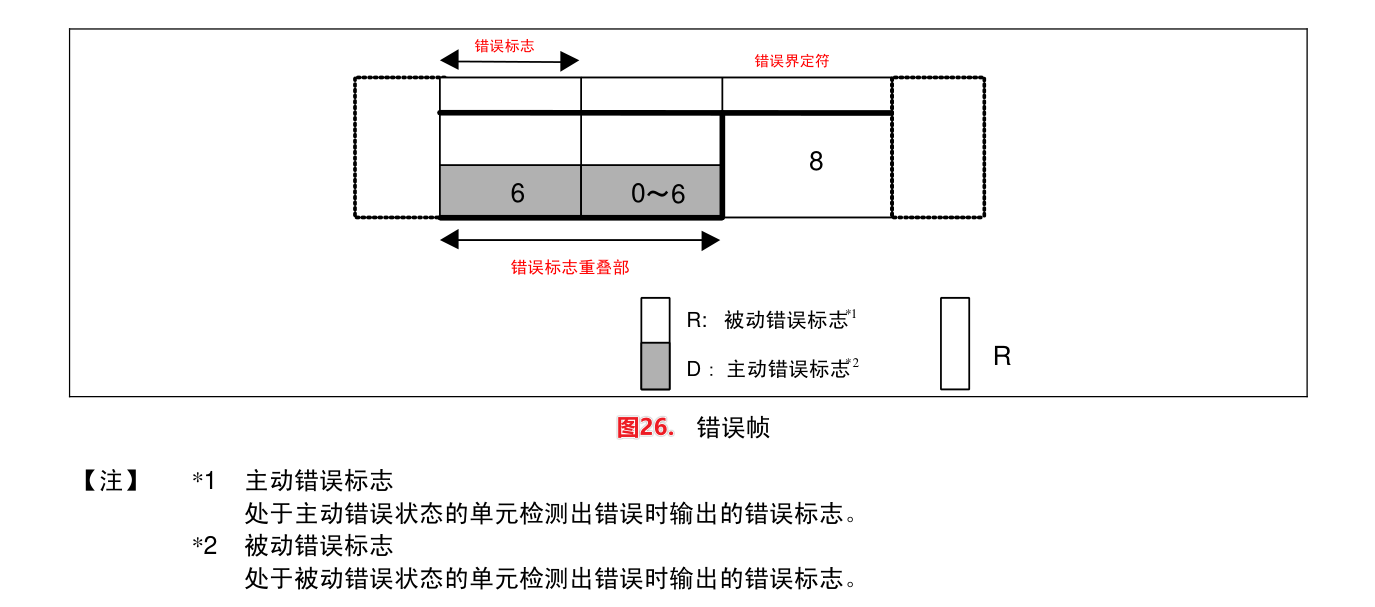

                                                           图6. 错误帧的构成

段名称	错误帧内容	功能说明
错误标志	6 位显性电平（错误主动）6 位隐性电平（错误被动）	节点检测到错误后发送，强制破坏总线电平，通知全网出现传输错误。
错误界定符	8 位隐性电平	标志错误帧结束，让总线恢复稳定，为后续正常通信做准备。

五、过载帧

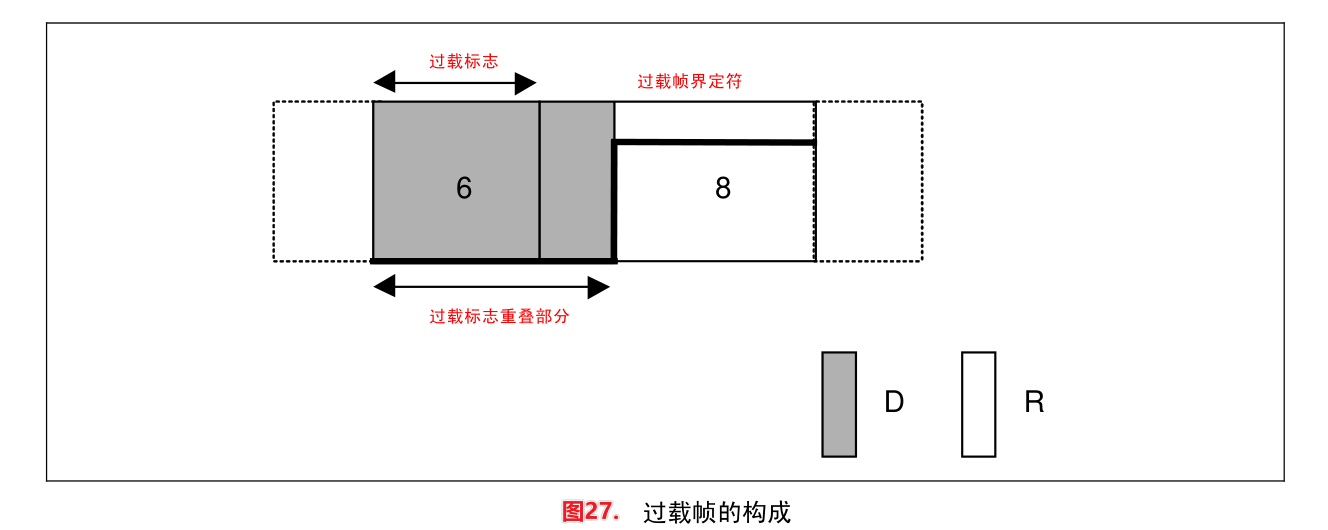

                                                        图7. 过载帧的构成

段名称	过载帧内容	功能说明
过载标志	6 位显性电平	接收节点来不及处理数据时发送，通知发送节点暂停发送，避免数据丢失。
过载界定符	8 位隐性电平	标志过载帧结束，使总线回到空闲状态，等待恢复正常传输。

六、帧间隔

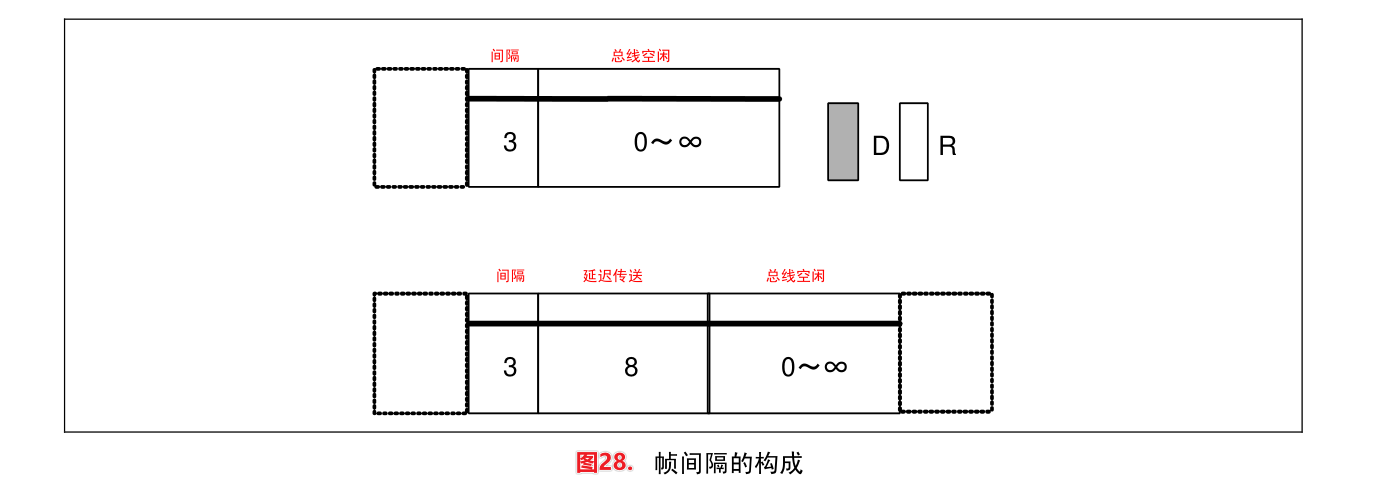

                                                            图8. 帧间隔的构成

段名称	内容（电平）	功能说明
帧间空间	3 位 隐性电平	用于分隔连续的数据帧 / 遥控帧，保证总线时序不重叠，给节点留出处理缓冲时间。
延迟传送	8 位 隐性电平	仅被动错误节点在发送完一帧后额外增加的延迟段，发送暂时停止，避免频繁占用总线。
总线空闲	隐性电平，长度不限（可为 0）	总线无任何传输，处于空闲状态；任何需要发送的节点，都可在此阶段开始发送数据。

7. CAN总线优先级及同步

（1）优先级的决定

一、核心定义

CAN 总线仲裁机制：用于解决多个节点同时发送数据的冲突，通过仲裁段电平对比，确定优先级，分配总线发送权，核心原则 ——显性电平优先级 > 隐性电平。

二、仲裁核心规则（分点清晰，必记）

1. 总线空闲态：总线为隐性电平，最先开始发送消息的节点，直接获得发送权。
2. 多节点同时发送：
   • 从仲裁段第一位开始，逐位对比各节点发送的电平；
   • 前几位电平均相同时，继续对比下一位；
   • 第一次出现电平互异时，发送显性电平的节点获得发送权，发送隐性电平的节点立即转为接收状态。
3. 数据帧与遥控帧（同 ID、同格式）：
   • 数据帧 RTR 位 = 显性电平，遥控帧 RTR 位 = 隐性电平；
   • 优先级：数据帧 > 遥控帧。
4. 标准帧与扩展帧（11 位基础 ID 相同）：
   • 标准帧 IDE 位 = 显性电平，扩展帧 IDE 位 = 隐性电平；
   • 优先级：标准帧 > 扩展帧。

（2）错误的种类

错误种类	错误内容	错误检测的帧 / 段范围	检测单元
位错误	发送节点对比自身输出电平与总线电平，不一致时判定位错误； 例外场景：・仲裁段发隐性读到显性 → 视为仲裁丢失，非位错误 ・ACK 槽发隐性读到显性 → 视为正常应答，非位错误	数据帧、遥控帧（SOF ~ EOF）	发送单元
填充错误	需执行位填充的段内，出现连续 6 位相同电平，违反 “连续 5 位同电平必须插入反向填充位” 规则	数据帧、遥控帧（SOF ~ CRC 序列）	发送单元、接收单元
CRC 错误	接收节点重新计算的 CRC 结果，与帧中携带的 CRC 序列不匹配	数据帧、遥控帧（CRC 序列段）	接收单元
格式错误	固定格式段（CRC 界定符、ACK 界定符、EOF）电平不符合协议规范； 例外：DLC = 9~15 不视为格式错误	数据帧、遥控帧（CRC 界定符、ACK 界定符、EOF）	接收单元
ACK 错误	发送节点在 ACK 槽内未检测到任何接收节点发出的显性应答电平，判定无节点正常接收该帧	数据帧、遥控帧（ACK 槽段）	发送单元

（3）错误帧的输出

• 位 / 填充 / 格式 / ACK 错误：检测到后立即在下一位启动错误标志输出。
• CRC 错误：需等待到ACK 段结束后才输出错误标志，避免干扰正常接收应答流程。

（4）位时序

段名称	核心作用	Tq 长度范围
同步段（SS）	实现多节点时序同步，要求电平跳变发生在此段内，是通信同步的起点。	1 Tq
传播时间段（PROP_SEG）	补偿总线信号传播延迟与节点内部收发延迟，保证总线电平能稳定到达各节点。	1~8 Tq
相位缓冲段 1（PBS1）	当信号边沿未落在 SS 段时，用于补偿同步偏差，是再同步的前半段。	1~8 Tq
相位缓冲段 2（PBS2）	吸收节点时钟偏差，与 PBS1 共同完成同步误差补偿；可调整范围受 SJW 限制。	2~8 Tq
再同步补偿宽度（SJW）	定义再同步时可对 PBS 段加减的最大 Tq 数；SJW 越大，可容忍的时钟偏差越大。	1~4 Tq

（5）取得同步的方法

CAN 协议采用 NRZ（不归零）编码 进行通信，不附加专门的同步信号或时钟脉冲：

• 发送端：按自身位时序连续发送数据；
• 接收端：通过总线上的电平跳变边沿实现同步接收。

由于收发单元间存在时钟频率误差，且传输路径（电缆、驱动器等）会引入相位延迟，导致同步偏差；因此接收端会通过 硬件同步（硬同步） 与 再同步 机制动态调整位时序，以此抵消误差、保障数据可靠接收。

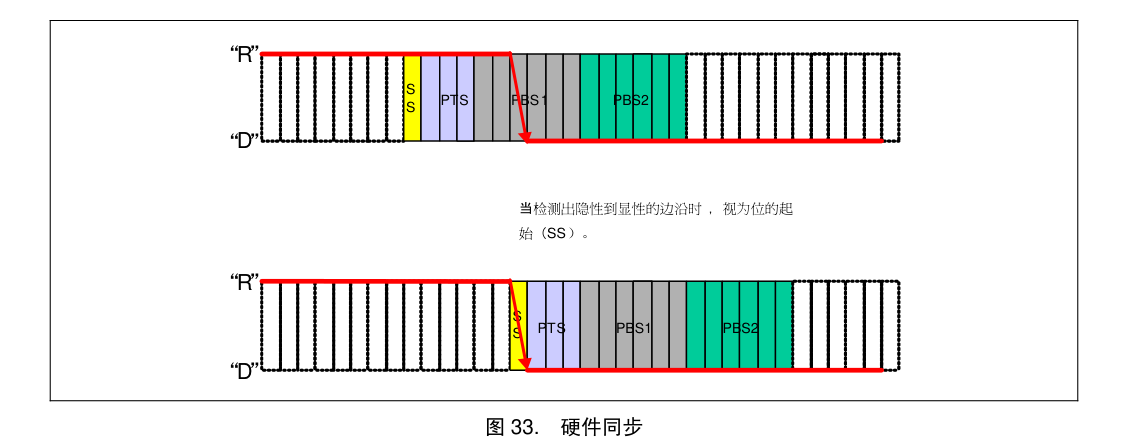

（6）硬件同步

• 触发场景：总线上检测到 隐性→显性 的电平边沿（通常是帧起始 SOF）。
• 核心动作：接收单元将该边沿强制对齐到 同步段（SS） 的起点，重置自身位时序计数器，实现与发送端的硬同步。
• 本质：这是 CAN 节点的首次同步机制，用于在帧开始时让所有节点对齐到同一个时序起点，保证后续传输的稳定。

                                                                  图9. 硬件同步

（7）再同步

场景 1：边沿滞后（出现在 PTS/PBS1 之间）

• 现象：隐性→显性的电平边沿滞后于 SS 段，落在 PTS 或 PBS1 段内（图中延迟 2Tq，SJW=2）。
• 调整动作：在 PBS1 后插入 SJW 长度（2Tq），增加 PBS1 的总长度。
• 目的：延长位时间，“等待” 滞后的信号边沿，将采样点拉回正确位置，避免采样过早。

场景 2：边沿超前（出现在 PBS2 中）

• 现象：隐性→显性的电平边沿超前于 SS 段，落在 PBS2 段内（图中提前 2Tq，SJW=2）。
• 调整动作：在 PBS2 中减去 SJW 长度（2Tq），缩短 PBS2 的总长度。
• 目的：压缩位时间，“提前” 对齐信号边沿，避免采样过晚导致误读。

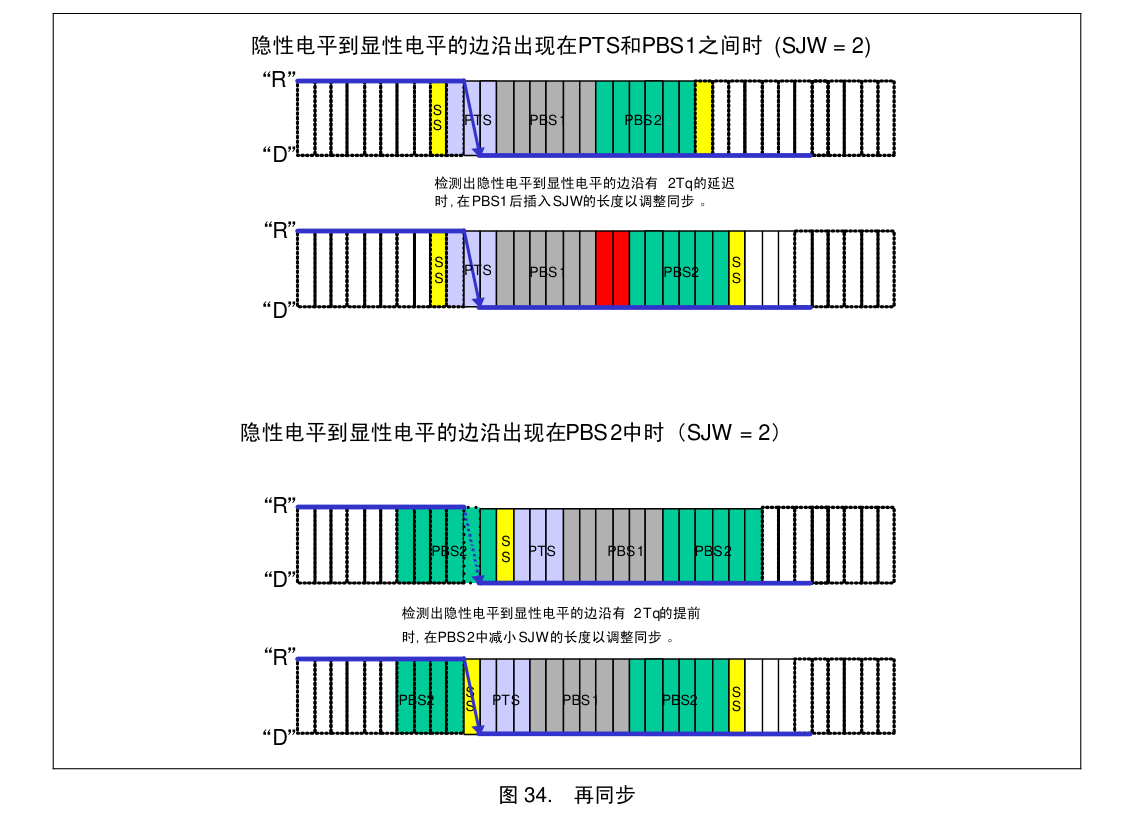

                                                                    图10. 再同步

（8）调整同步的规则

规则类别	具体规则	详细解释
基础通用规则	1. 每个位时间内仅进行一次同步调整2. 仅当「上次采样点总线值」与「边沿后总线值」不同时，该边沿才可用于同步调整	1. 防止同一时间段内多次调整时序，避免通信时序混乱2. 只有真实的电平跳变（有效边沿）才触发同步，过滤无效电平波动
硬件同步规则	总线空闲且检测到隐性→显性的边沿时，必须执行硬件同步	总线空闲时，隐性→显性边沿代表帧起始（SOF），所有节点必须强制对齐时序，保证帧起始同步一致
再同步规则（总线非空闲时）	1. 检测到隐性→显性的有效边沿（满足基础规则）时，执行再同步2. 发送单元观测到自身输出的显性电平延迟时，不执行再同步3. 帧起始至仲裁段期间，多节点同时发送导致的延迟边沿，不执行再同步	1. 正常通信中，通过再同步补偿时钟 / 传输误差2. 发送端自身延迟不属于同步偏差，不触发再同步，避免误补偿3. 仲裁段延迟边沿属于仲裁失利，而非同步误差，不触发再同步
