标题：基于单片机和Lora技术的水质实时监测系统的设计

系统总体框架概述

该系统核心思想是：分布采集、无线传输、集中监控。系统通常分为三大部分：

1. 数据采集节点（终端设备 - End Device）：部署在监测点，负责采集水质参数，通过LoRa无线发送。

2. 数据汇聚节点（网关 - Gateway）：接收来自多个终端节点的数据，并通过以太网/4G等方式上传到云端服务器。

3. 数据监控中心（云平台/上位机）：接收、存储、显示和分析数据，提供人机交互界面。

其核心架构如下图所示：

text

[水质传感器1] -> [单片机MCU] -> [LoRa模块] -+
                                            |--(LoRa无线通信)--> [LoRa网关] --> [Internet] --> [云平台/服务器] --> [用户终端]
[水质传感器2] -> [单片机MCU] -> [LoRa模块] -+                                      ^
                                                                                 |
[用户手机/电脑] <-------------------------------------------------------------+

---

第一部分：数据采集节点（硬件设计）

这是系统的前端，负责最核心的数据采集功能。

1. 核心控制器（单片机MCU）

• 推荐型号：STM32系列（如STM32F103C8T6，性价比高，资源丰富）、ESP32系列（内置Wi-Fi/蓝牙，可用于节点本地调试，但主通信还是用LoRa）、Arduino Uno（适合快速原型验证）。

• 功能：

  • 读取各类水质传感器的模拟/数字信号。

  • 对采集到的数据进行初步处理（如校准、滤波、单位转换）。

  • 控制LoRa模块的通信时序（唤醒、发送、休眠）。

  • 管理电源，实现低功耗运行（非常重要）。

2. 传感器模块（根据监测需求选配）

• pH值传感器：测量水体酸碱度。

• 溶解氧（DO）传感器：测量水中溶解氧含量，反映水体健康度。

• 浊度（Turbidity）传感器：测量水体浑浊程度。

• 电导率（TDS）传感器：间接反映水中总溶解固体含量，衡量水的纯净度。

• 温度传感器：DS18B20等，温度是修正其他参数的重要参考。

• ORP（氧化还原电位）传感器：反映水体的净化能力。

• 氨氮/离子选择性电极：用于更专业的水质分析。

• 接口：大部分传感器输出为模拟电压（0-5V或0-3.3V，需MCU的ADC读取）或数字信号（UART，I2C等）。

3. 无线通信模块

• 核心芯片：SX1276/SX1278（Semtech公司，LoRa芯片的行业标准）。

• 常用模块：

  • E22系列（EBYTE）：非常流行，集成MCU和LoRa芯片，简单易用。

  • Ra-02（Ai-Thinker）：安信可基于SX1278的模块，需外接MCU控制。

  • SX1262/SX1268：新一代芯片，功耗更低，抗干扰更强。

• 工作模式：通常工作在LoRaTM模式，采用扩频技术，实现远距离、低功耗的通信。

4. 电源管理模块

• 供电方式：由于节点常部署在野外，太阳能电池板 + 锂电池 是最佳组合。

• 电源管理：需要充电管理芯片（如TP4056）和升压稳压电路（如MT3608），为单片机和传感器提供稳定的3.3V/5V电压。

• 低功耗设计：

  • MCU在采集间隔进入休眠模式（Stop/Standby模式）。

  • LoRa模块在发送完成后进入休眠模式。

  • 传感器仅在采集时通电。

---

第二部分：通信网络设计（软件与协议）

1. 通信协议

• LoRaWAN：如果使用标准的LoRaWAN网关（如ChirpStack），节点需要遵循LoRaWAN协议栈。优点是标准化，可接入公共网络（如TTN），但结构相对复杂。

• 点对点（P2P）或私有协议：更常见于自建系统。可以自定义数据包格式，灵活性高。

  • 数据包格式可设计为：[包头][设备ID][传感器数据1][传感器数据2]...[校验位][包尾]

  • 校验通常使用CRC，确保数据传输的准确性。

2. 软件流程（采集节点MCU程序）

plaintext

开始
  |
初始化：IO口、ADC、UART（连接LoRa模块）、定时器
  |
进入主循环
  |
定时器中断唤醒 或 等待唤醒指令
  |
唤醒传感器和LoRa模块
  |
依次读取各传感器数据
  |
数据打包（加入设备ID、校验等）
  |
通过LoRa模块发送数据包
  |
将所有外设（传感器、LoRa）设置为休眠模式
  |
MCU自身进入低功耗休眠模式
  |
等待下一次唤醒

---

第三部分：数据汇聚与云平台（软件与后端）

1. LoRa网关

• 功能：接收区域内所有终端节点的数据，通过以太网、4G、Wi-Fi等上行链路将数据转发到指定的云服务器。

• 实现：可以使用树莓派+LoRa HAT（扩展板） 来自建网关，也可以购买成品的工业级LoRa网关。

2. 云平台/服务器

• 可选方案：

  • 公有云IoT平台：如阿里云IoT平台、腾讯云IoT Explorer、AWS IoT。它们提供完整的设备接入、数据存储、规则引擎和可视化服务，开发速度快。

  • 自建服务器：在本地服务器或云主机（如腾讯云CVM）上搭建，使用MQTT服务器（如EMQX）、数据库（如MySQL、InfluxDB时序数据库）和Web应用（如Grafana、Node-RED）。

• 核心功能：

  • 数据接收：通过MQTT或HTTP协议接收网关上传的数据。

  • 数据解析与存储：解析自定义的数据包，并将有效数据存入数据库。

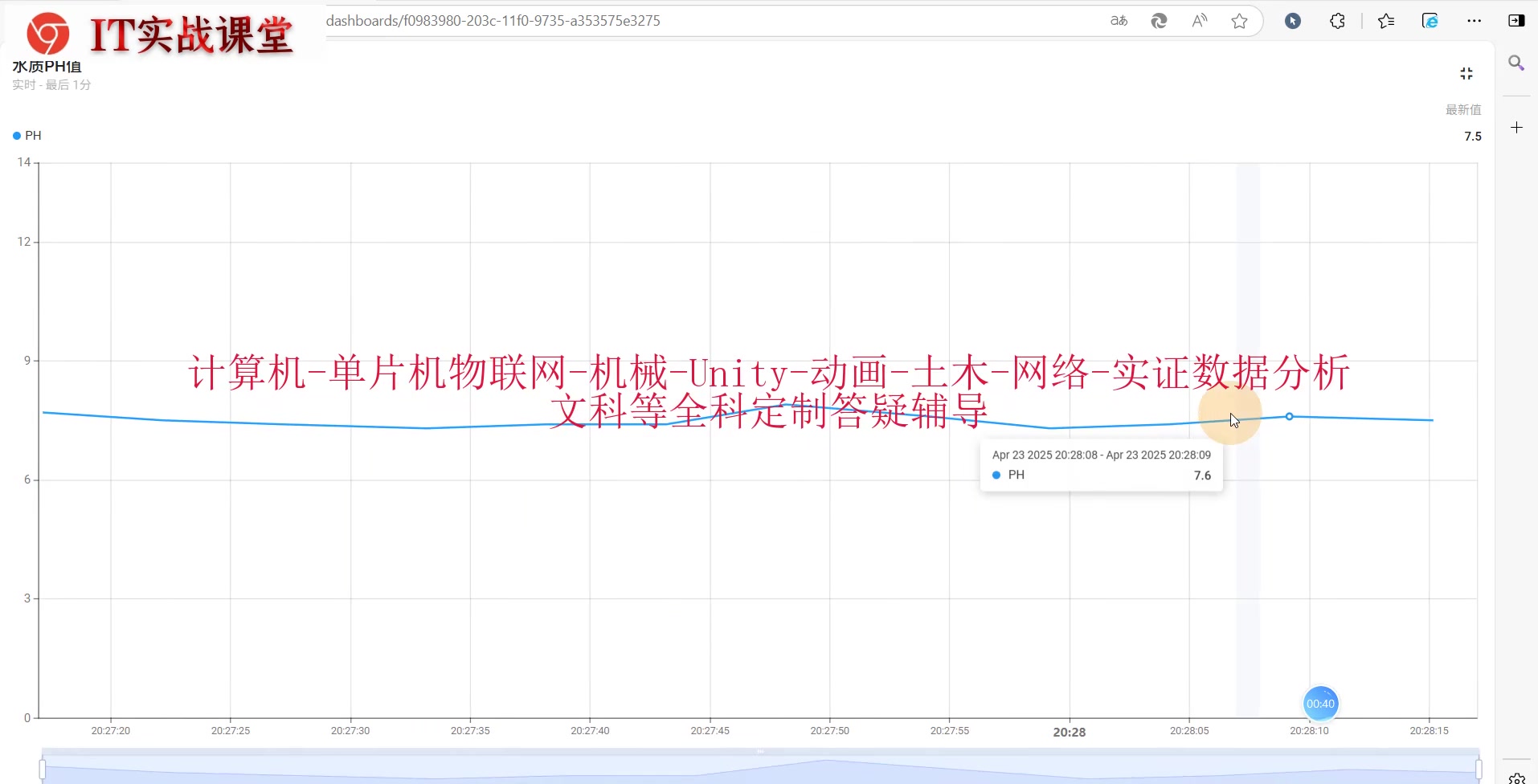

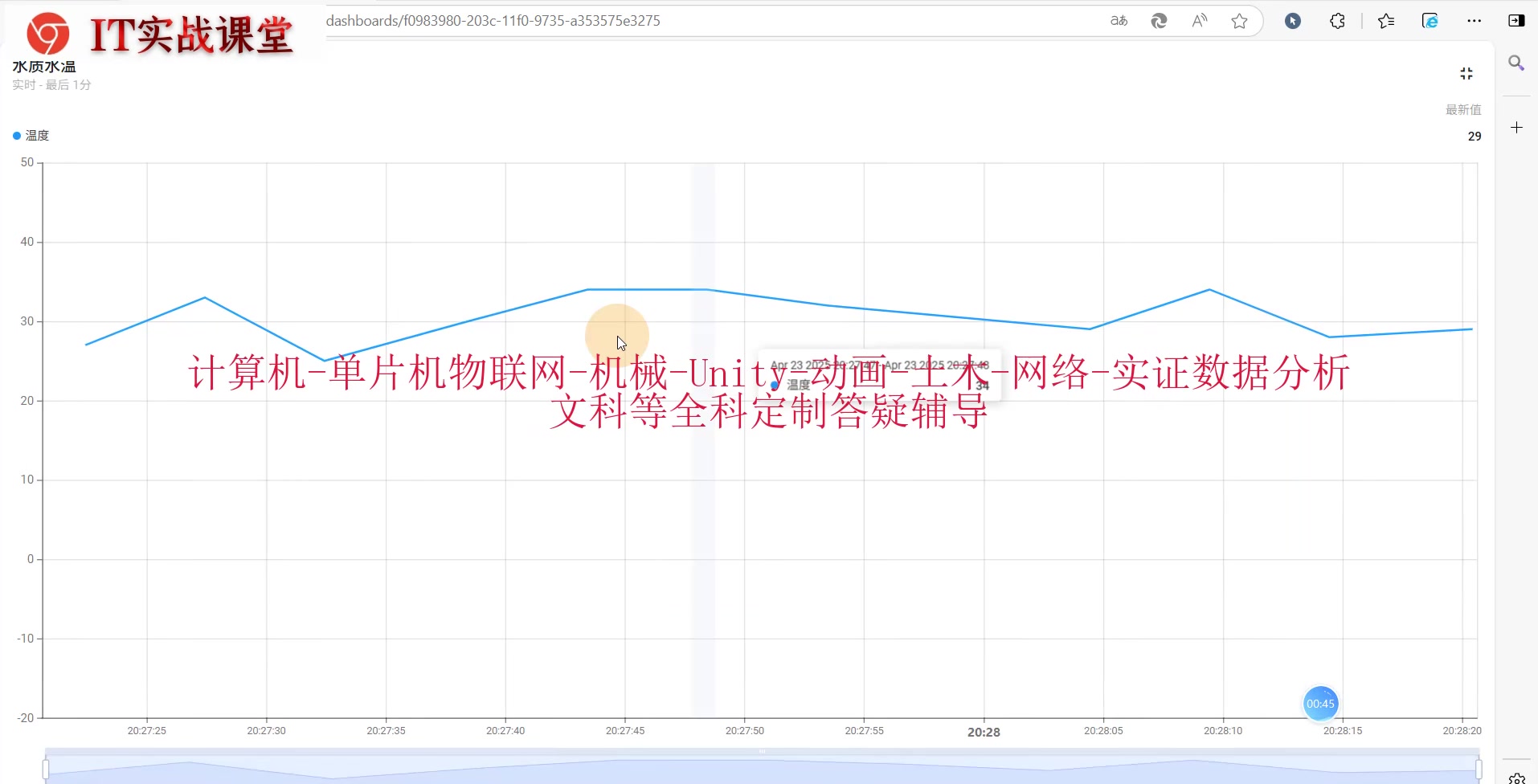

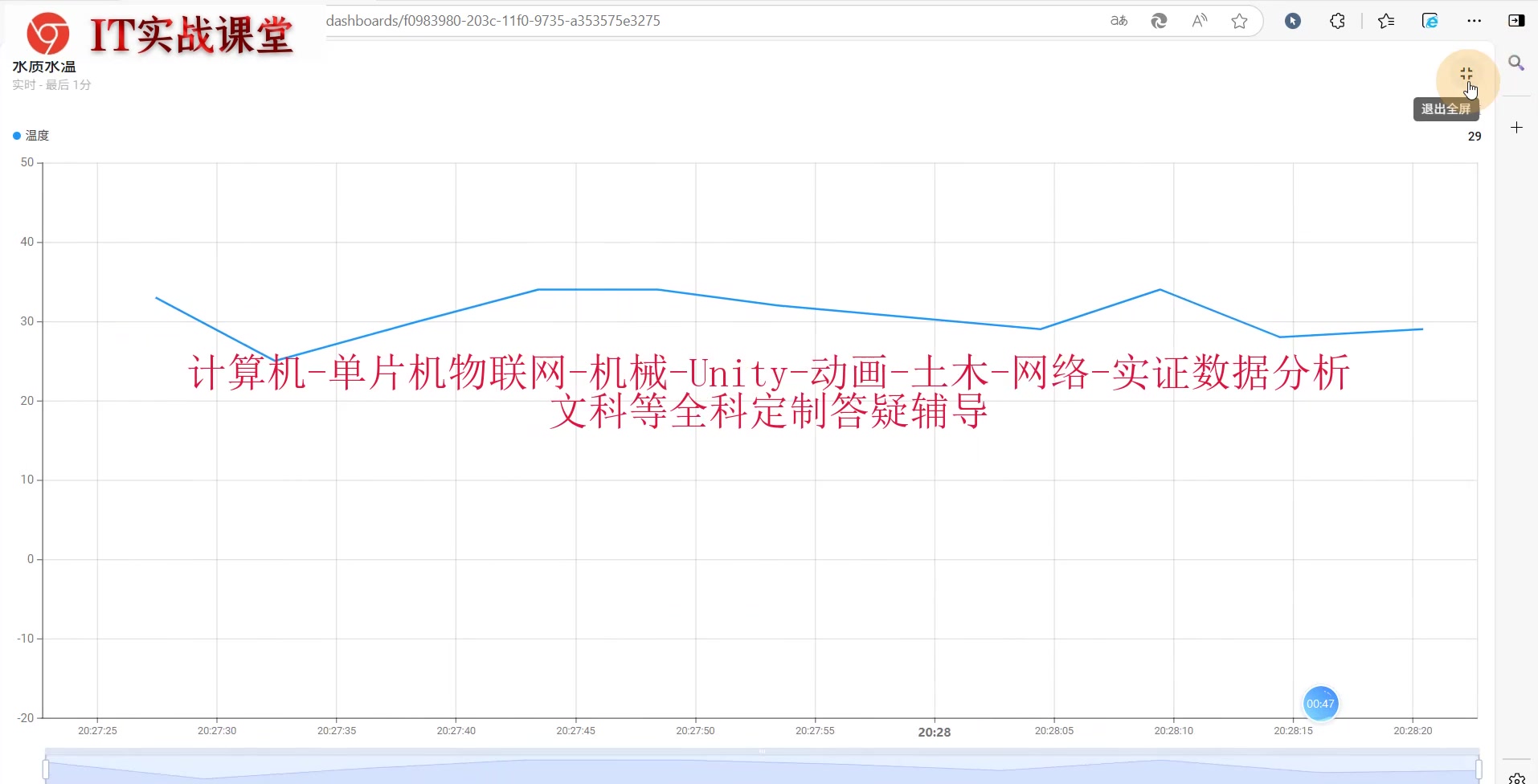

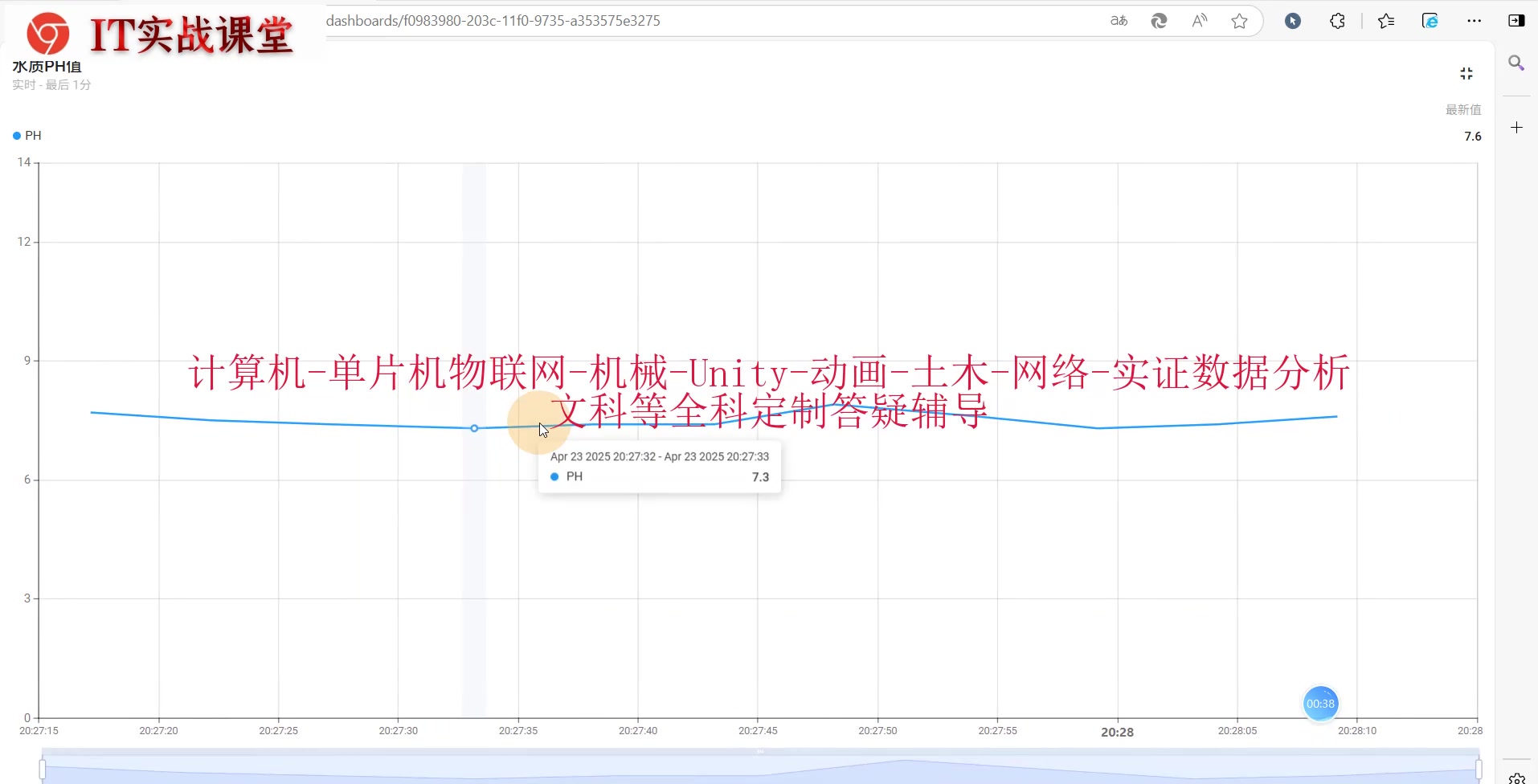

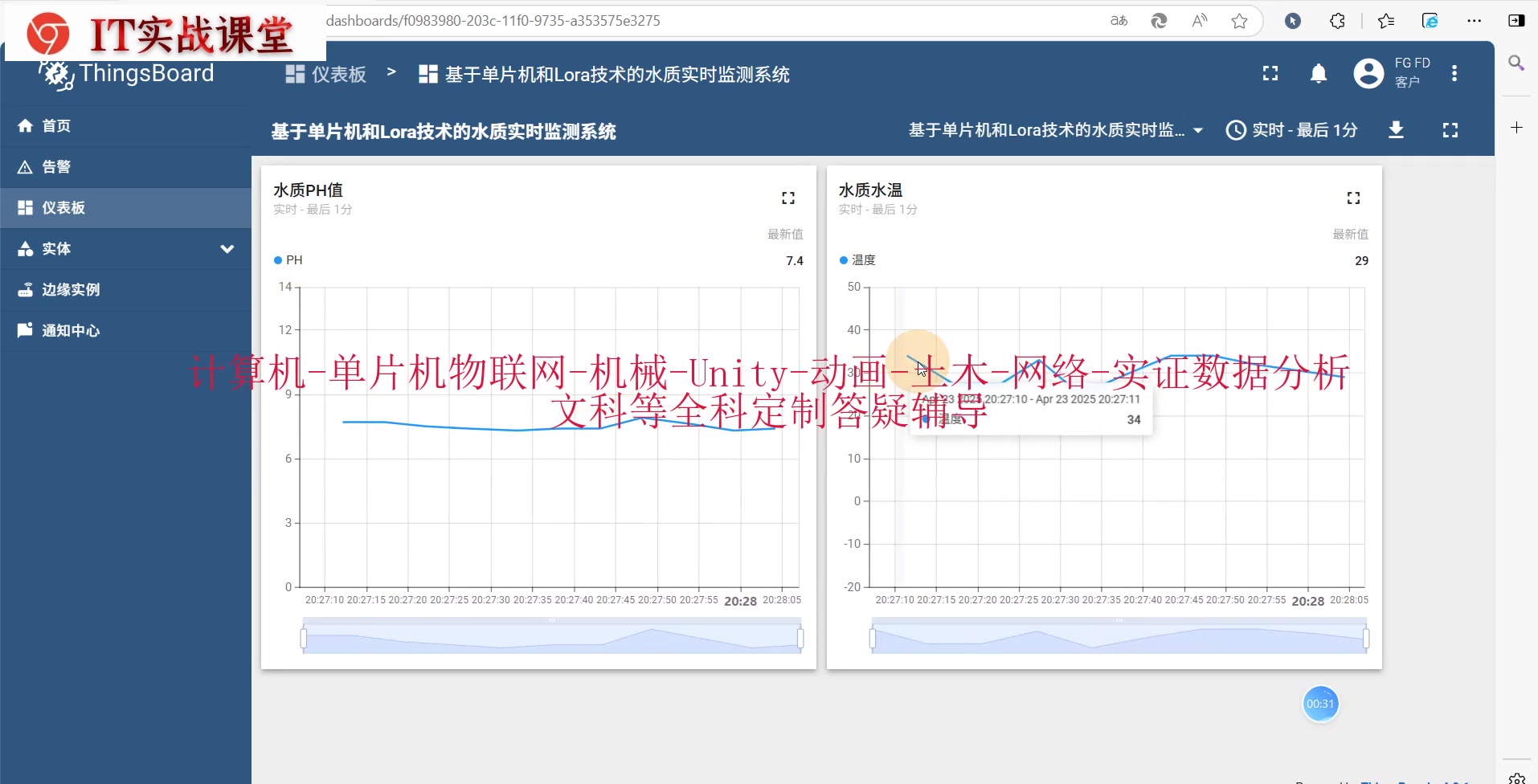

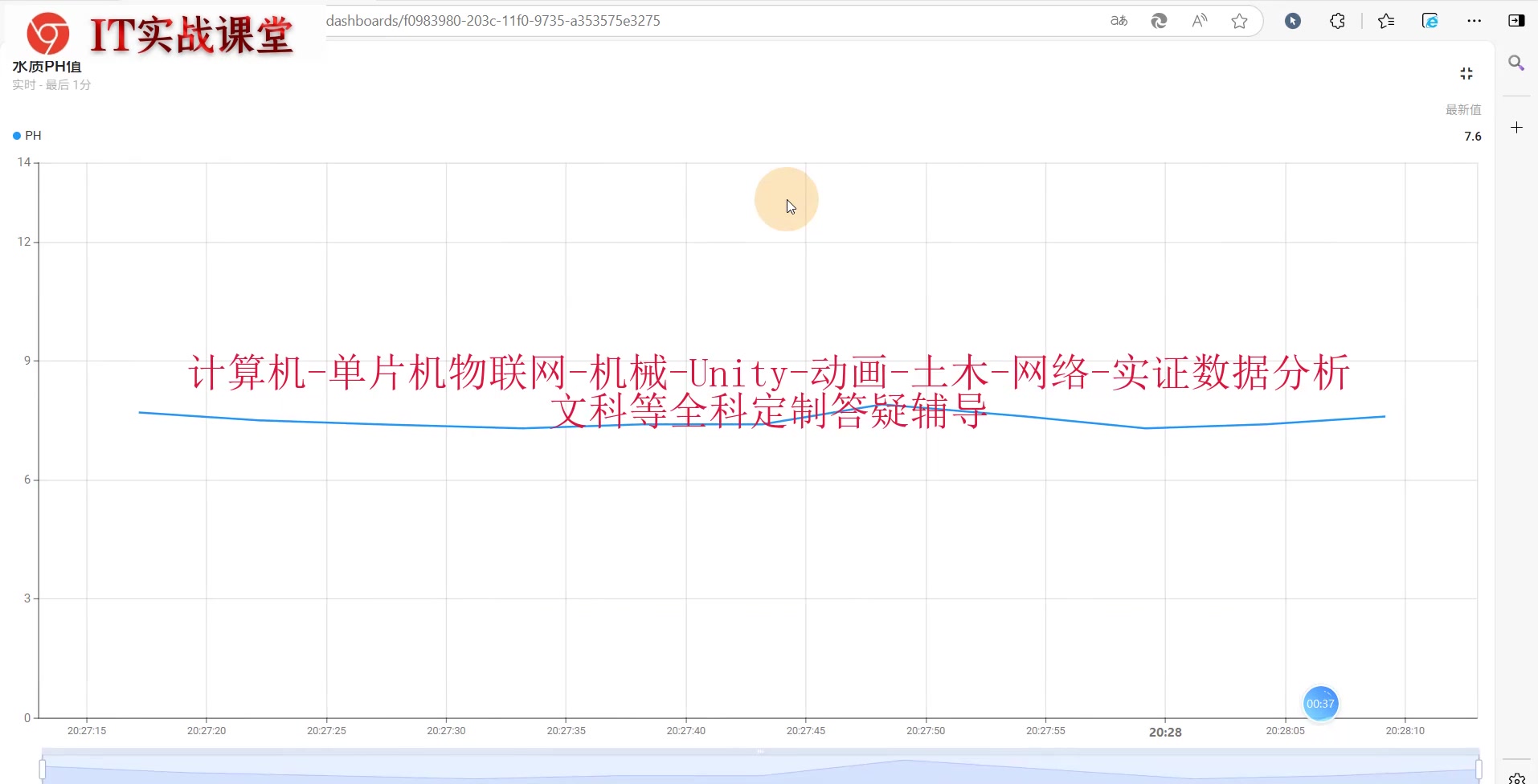

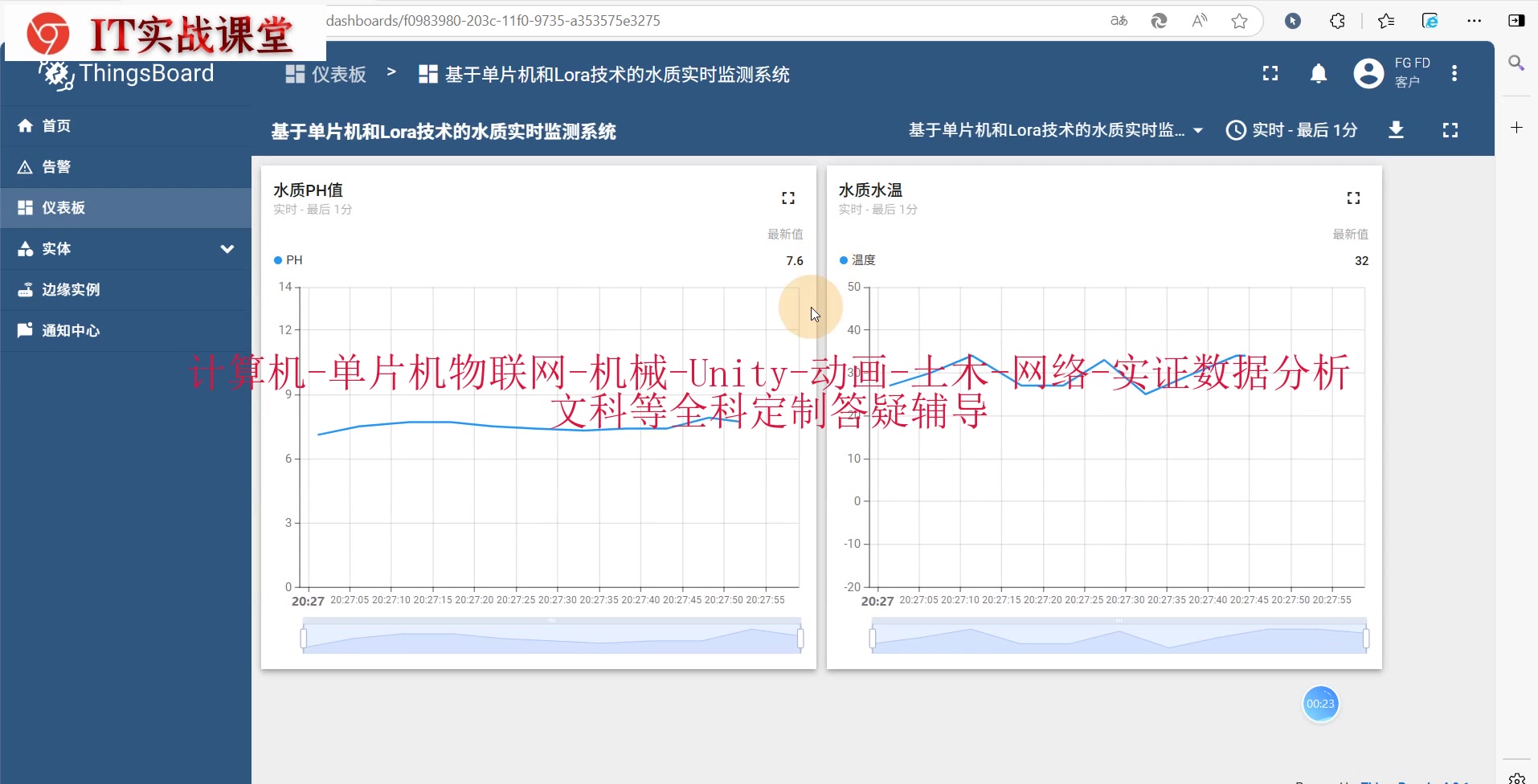

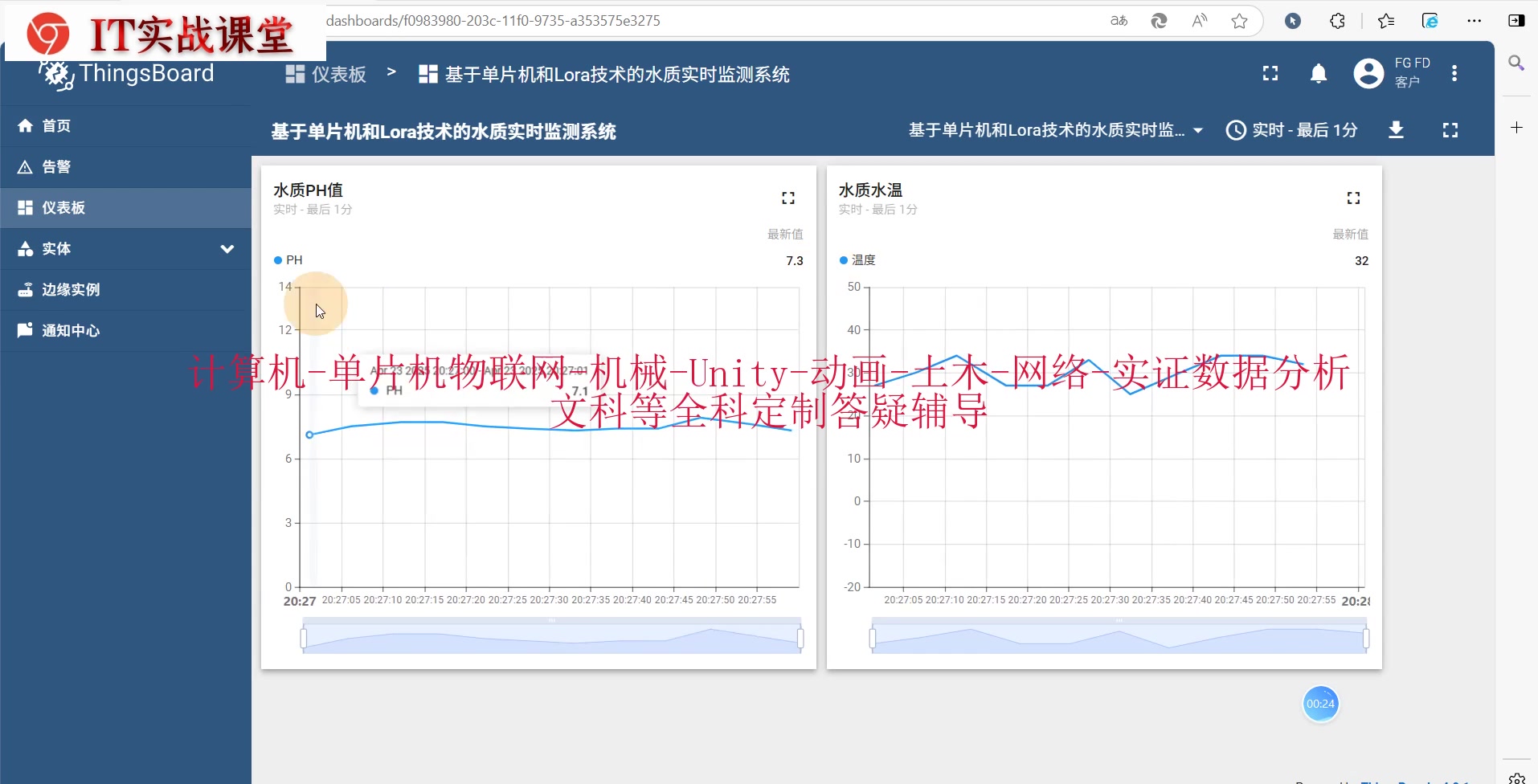

  • 可视化显示：Web界面实时显示数据曲线、地图位置、当前数值等。

  • 超限报警：设置阈值（如pH>8.5），通过短信、邮件、微信推送等方式报警。

  • 历史数据查询与分析：提供历史数据查询和导出功能。

---

系统设计要点与注意事项

1. 低功耗设计：这是终端节点设计的重中之重，直接决定设备的续航能力。需精细控制所有单元的休眠与唤醒。

2. 抗干扰与可靠性：

   • LoRa通信本身抗干扰能力强，但需合理选择扩频因子（SF）、带宽（BW）等参数，在通信距离和数据速率间取得平衡。

   • 数据包应加入校验机制。

   • 软件上要有重发和确认机制。

3. 传感器校准：水质传感器（尤其是pH、DO）在使用前必须进行精确校准，否则数据无意义。通常需要标准缓冲液进行多点校准。

4. 防水与防护：终端节点外壳必须达到较高的防水防尘等级（如IP67），并考虑耐腐蚀性。

5. 成本控制：专业的水质传感器价格昂贵，需根据项目预算和精度要求合理选型。

代码实现：
