基于物联网技术的蓄电池组监控系统设计

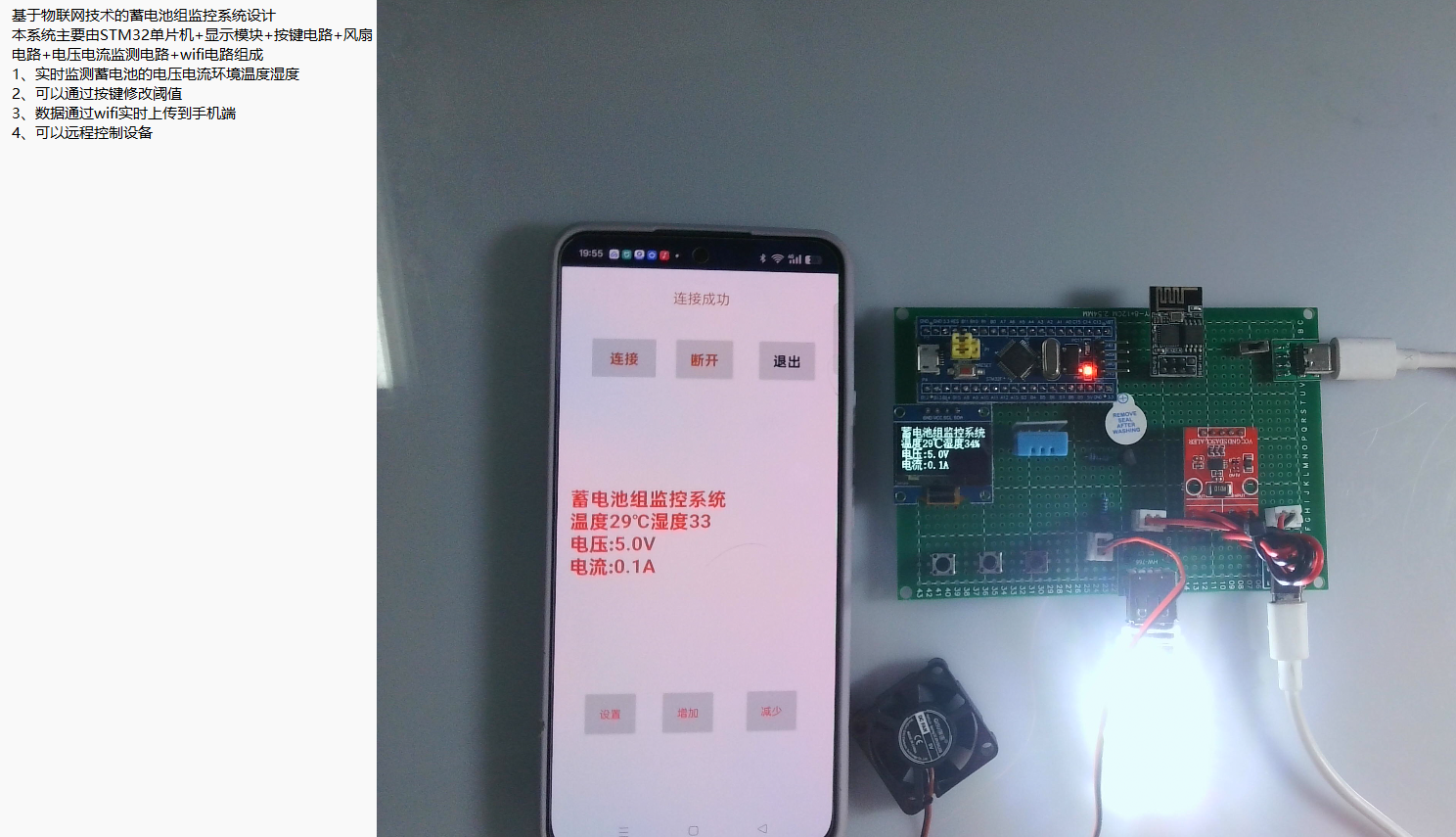

本系统主要由STM32单片机+显示模块+按键电路+风扇电路+电压电流监测电路+wifi电路组成
1、实时监测蓄电池的电压电流环境温度湿度
2、可以通过按键修改阈值
3、数据通过wifi实时上传到手机端
4、可以远程控制设备

MCU-885基于物联网技术的蓄电池组监控系统设计_哔哩哔哩_bilibili

基于物联网技术的蓄电池组监控系统设计大纲

系统概述

介绍蓄电池组监控系统的背景和意义，强调物联网技术在实时监测和远程控制方面的优势。系统由STM32单片机、显示模块、按键电路、风扇电路、电压电流监测电路和WiFi模块组成，实现蓄电池状态监测和远程管理。

系统硬件设计

STM32单片机
作为主控芯片，负责数据处理、逻辑控制和通信协调。

显示模块
采用LCD或OLED显示屏，实时显示蓄电池的电压、电流、温度、湿度等参数。

按键电路
设计按键接口，用于本地修改电压、电流、温湿度的报警阈值。

风扇电路
根据温度阈值自动控制风扇启停，或通过远程指令手动控制散热。

电压电流监测电路
通过传感器（如INA219）采集蓄电池的电压和电流数据，确保精度和稳定性。

WiFi电路
集成ESP8266或ESP32模块，实现数据上传至云平台或手机端，支持远程控制和报警推送。

系统软件设计

数据采集与处理
编写STM32程序，定时采集电压、电流、温湿度数据，并进行滤波和校准。

阈值设置与报警
通过按键修改阈值，超出范围时触发本地声光报警或远程推送通知。

WiFi通信协议
采用MQTT或HTTP协议，将数据上传至云平台（如阿里云、ThingsBoard），实现手机端实时查看。

远程控制逻辑
手机端发送指令控制风扇启停或调整系统参数，STM32解析指令并执行相应操作。

系统功能实现

实时监测功能
展示电压、电流、温湿度数据的实时监测界面及历史曲线。

阈值修改功能
通过按键或手机端调整报警阈值，验证阈值生效的测试案例。

数据上传与远程控制
演示WiFi模块的数据上传效果，以及手机端远程控制风扇的响应速度。

测试与优化

硬件测试
检查传感器精度、WiFi信号稳定性及风扇控制可靠性。

软件测试
验证数据采集频率、报警及时性和远程指令执行的准确性。

系统优化
针对低功耗场景优化STM32的休眠模式，提升WiFi模块的通信效率。

应用与展望

分析系统在新能源储能、通信基站等场景的应用价值，探讨未来扩展功能（如多电池组管理、AI预测维护）。

结语

总结系统设计的创新点和实用性，强调物联网技术对蓄电池智能监控的推动作用。

---

注：实际撰写时需补充硬件电路图、软件流程图、测试数据及代码片段（如STM32的ADC采集代码、WiFi通信代码等）。
