使用背景

使用串口调试助手进行串口通信

场景介绍

USB转485模块连接485传感器进行ModbusRTU通信

硬件准备

1、PC电脑
2、USB转485模块
3、485温湿度传感器
4、12V供电器
5、接线端子，杜邦线

线路连接

引脚定义
1、 A： RS-485 A接口，与其他485设备A接口相连

2 、B： RS-485 B接口，与其他485设备B接口相连

3 、+： 电源正，典型直流12V

4 、- ：电源负，GND

5 、R： Reset，短接R与GND，5S以上恢复出厂设置

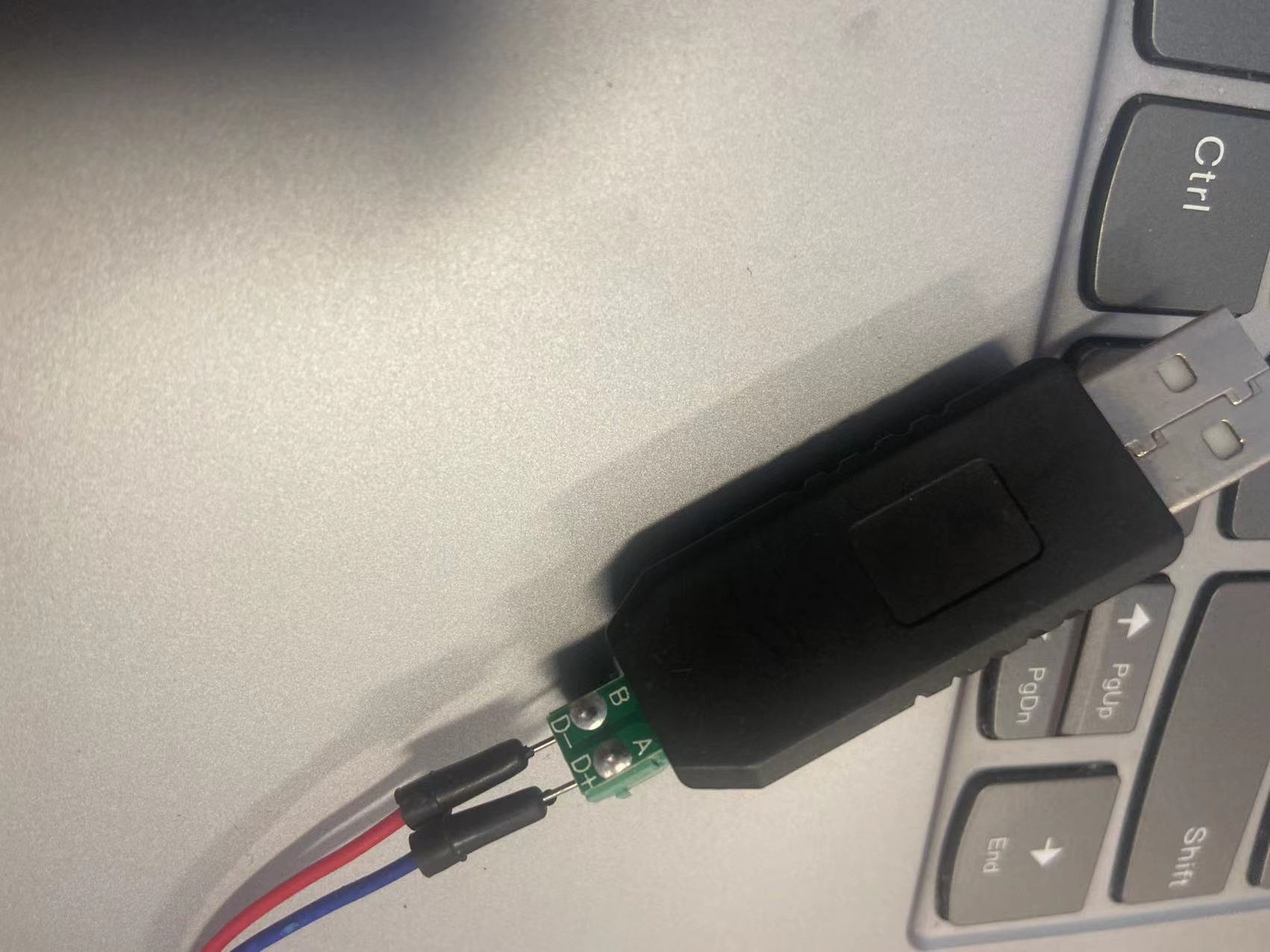

USB转485连接笔记本电脑

USB转485 A口与温湿度传感器A口连接，B口与传感器B口连接，传感器+口连接接线端子电源正极，-口连接接线端子电源负极，传感器亮红色表示接入成功。

CNT-TH01温湿度传感器出厂默认地址为01，波特率默认9600 数据位8 停止位1 校验无
传感器连接已正确安装驱动的 RS485转USB模块，供电之后，打开串口调试工具UartAssist

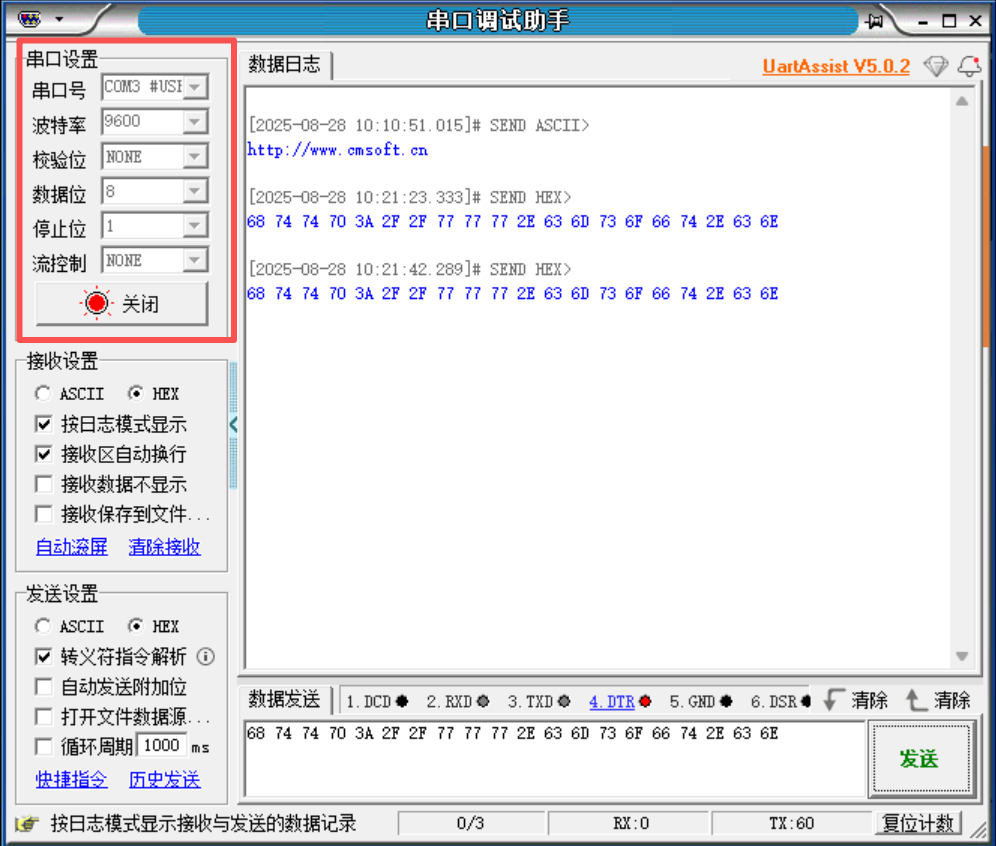

串口调试助手UartAssist

串口设置：波特率默认9600 ,数据位8 ,停止位1, 校验无NONE
接收设置：HEX 十六进制
发送设置：HEX 十六进制

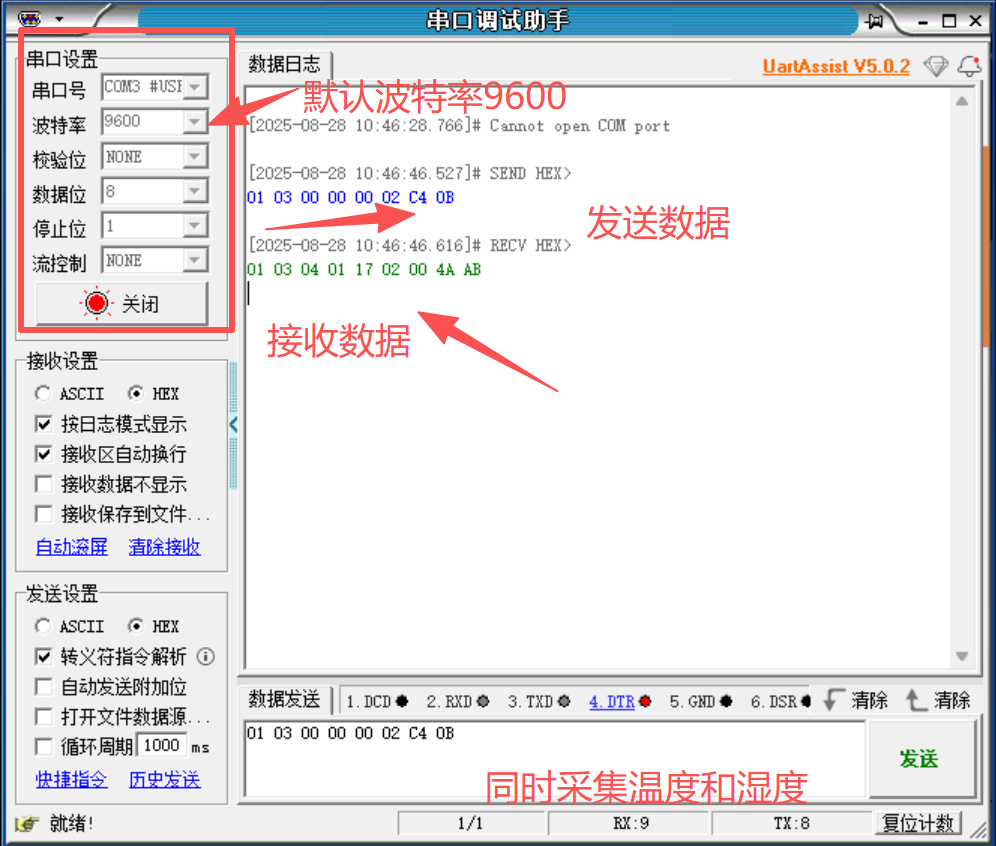

发送数据：01 03 00 00 00 02 C4 0B
同时采集温度和湿度指令
接收数据：01 02 04 01 17 02 00 4A AB

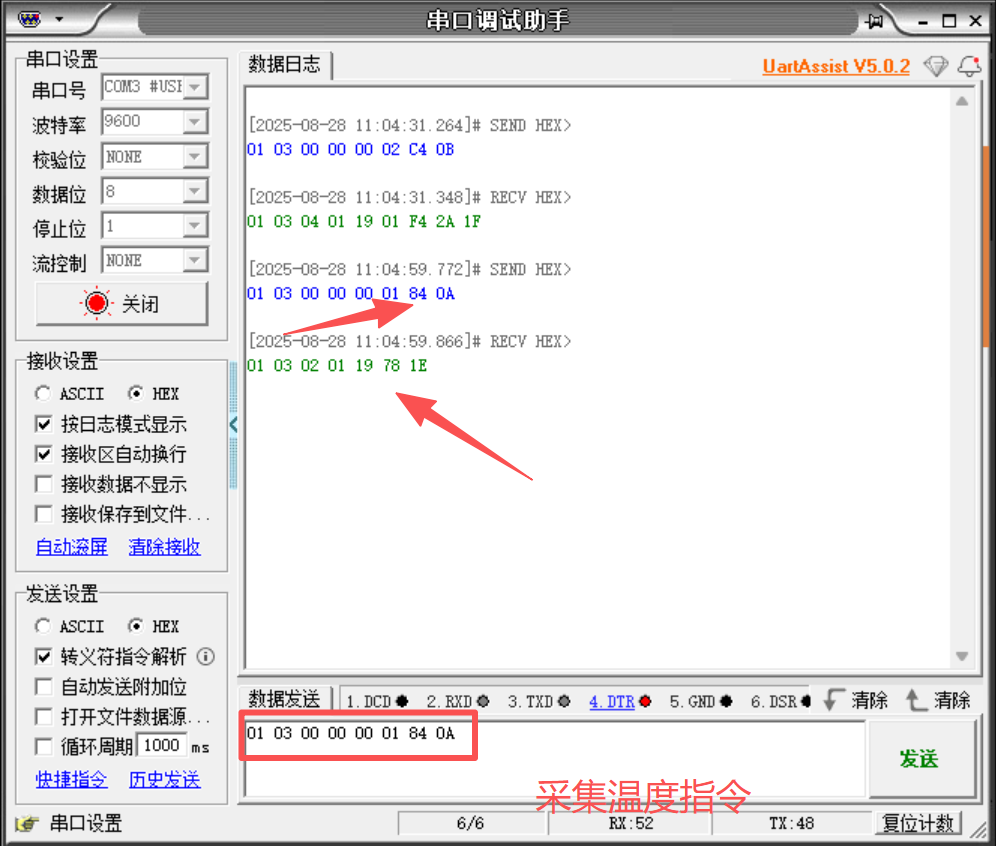

发送数据：01 03 00 00 00 01 84 0A
采集温度指令
接收数据：01 02 02 01 19 78 1E

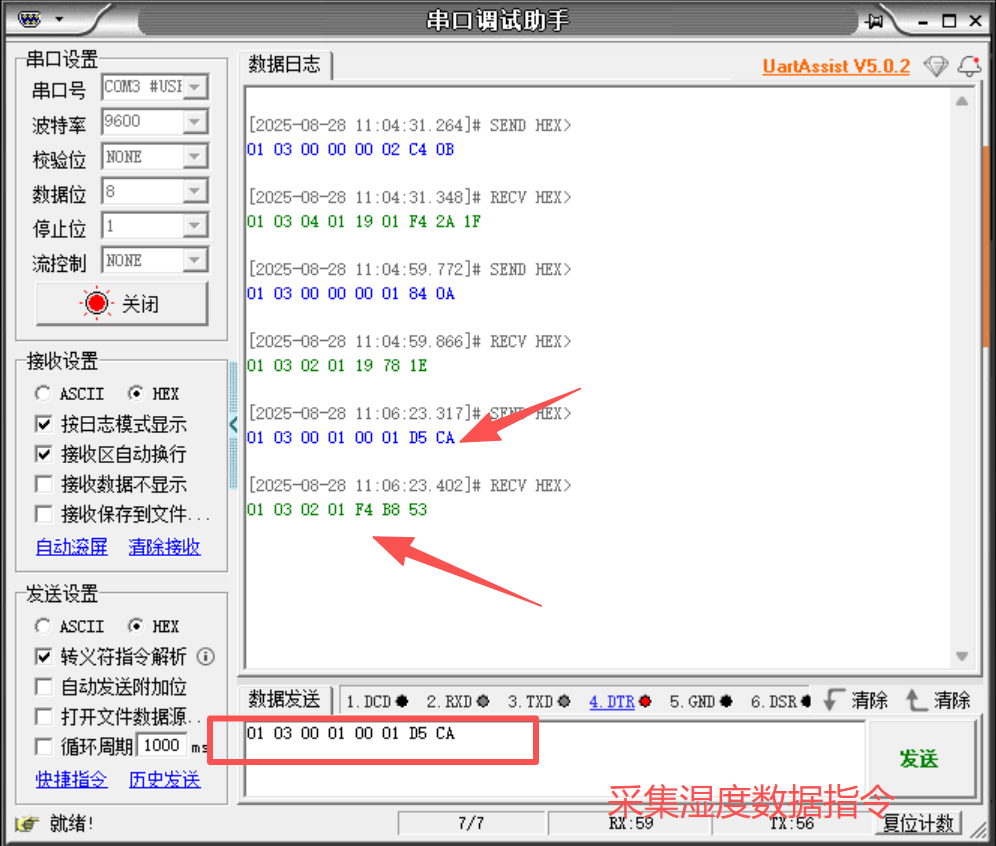

发送数据：01 03 00 01 00 01 D5 CA
采集湿度数据指令
接收数据：01 02 02 01 F4 B8 53
