标题：基于单片机的恒温水箱设计

毕业论文题目：基于单片机的恒温水箱控制系统的设计与实现

摘要

• 背景与意义：阐述恒温控制在生物培养、实验室研究、医疗保健及家用电器等领域的广泛应用。分析传统温控方式（如机械温控器）精度低、功能单一的不足，引出基于单片机的数字智能控制系统的优势（高精度、智能化、人机交互友好）。

• 系统概述：简要说明本系统以（推荐）STC89C52/STM32单片机为核心控制器，采用DS18B20数字温度传感器实时采集水温，通过LCD1602/OLED显示屏显示当前温度和设定温度，并利用继电器控制加热棒（及半导体制冷片，如需要降温功能）的工作状态，通过（如PID）控制算法，使水箱温度稳定在用户设定的目标值。

• 核心工作：概括本人完成的主要工作，包括系统方案论证、硬件电路设计、软件编程（特别是控制算法的实现）、系统仿真与实物调试、性能测试与分析。

• 最终成果：陈述系统测试结果，证明该系统测温准确，控制稳定，超调小，静态误差小，达到了高精度恒温控制的设计目标。

关键词：单片机；恒温控制；DS18B20；PID算法；继电器；STM32

第一章 绪论

1.1 研究背景与意义
* 恒温系统在工业与生活中的重要性
* 从模拟控制到数字智能控制的技术发展趋势
* 本项目在提升控制精度、自动化水平和用户体验方面的价值
1.2 国内外研究现状
* 高端恒温设备（如实验室恒温水浴锅）的技术特点
* 家用恒温设备（如热水器、恒温壶）的功能分析
* 现有方案的优缺点总结（如采用简单的ON-OFF控制导致温度波动大）
* 本设计的定位与创新点（如：引入数字PID算法提升控制品质、具备良好的人机交互界面、成本低廉）
1.3 主要研究内容与设计目标
* 本系统需解决的关键问题（温度滞后性、加热惯性、控制精度与稳定性的平衡）
* 系统具体功能与性能指标（如：温度控制范围：室温-80℃；控制精度：±0.5℃；显示精度：0.1℃；具备超温报警功能）

第二章 系统总体方案设计

2.1 系统需求分析
* 功能需求：温度采集与显示、目标温度设置、自动加热/制冷控制、超温报警、系统开关。
* 性能需求：控制精度、响应速度、系统稳定性、安全性（防干烧）。
* 经济性需求：低成本、高性价比。
2.2 系统总体架构设计
* 绘制系统总体结构框图（传感器模块、控制器模块、人机交互模块、执行机构模块、报警模块）
2.3 核心控制器选型与论证
* 方案一：STC89C52（8位，成本极低，资源基本满足）
* 方案二：STM32F103（32位，性能强，可实现更复杂的算法和功能）
* 最终选择与论证：根据对控制算法复杂度和成本的要求进行选择。
2.4 关键技术与方案选择
* 测温方案：DS18B20（数字，精度高，接口简单） vs NTC热敏电阻（模拟，需ADC，需校准）
* 显示方案：LCD1602（字符型，成本低） vs OLED（显示效果好，可显示图形）
* 执行机构方案：继电器控制加热棒（开关量），如需降温可增加半导体制冷片（TEC）。
* 控制算法方案：位式控制（Bang-Bang控制） vs PID控制（比例-积分-微分控制）

第三章 系统硬件电路设计

3.1 主控模块电路设计
* 单片机最小系统电路（电源、晶振、复位、下载接口）
3.2 电源模块设计
* 220V转5V/3.3V电源电路（强调强弱电隔离与安全）
3.3 温度采集模块设计

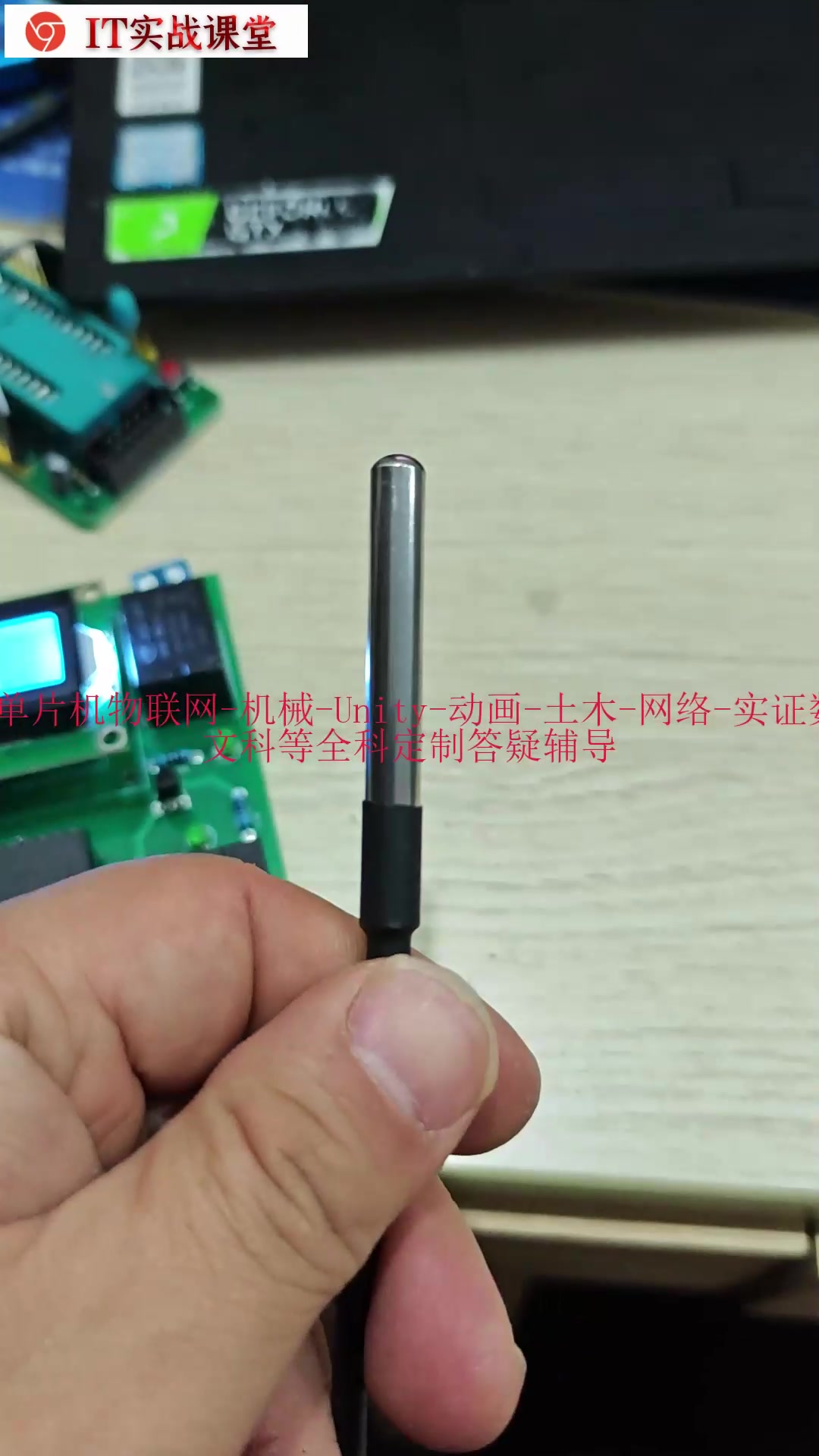

* DS18B20传感器接口电路（单总线，上拉电阻）
3.4 人机交互模块设计
* LCD1602/OLED显示模块接口电路
* 按键电路（用于设定温度、启停系统）
3.5 执行机构驱动电路设计
* 核心与重点：继电器驱动电路（光耦隔离 + 三极管驱动 + 继电器 + 续流二极管）
* （若需制冷）半导体制冷片驱动电路（需大电流H桥驱动）
3.6 声光报警模块设计
* 蜂鸣器驱动电路、LED指示灯电路
3.7 本章小结

第四章 系统软件设计

4.1 软件开发环境
* Keil μVision（用于51）或 Keil MDK/STM32CubeIDE（用于STM32）
4.2 系统主程序流程图
* 绘制主程序流程图（系统初始化 -> 读取按键设定 -> 读取当前温度 -> 执行控制算法 -> 驱动执行机构 -> 刷新显示 -> 报警判断）
4.3 模块化子程序设计
* 传感器数据读取程序：DS18B20的初始化、读写时序程序。
* 按键扫描与处理程序：实现温度设定值的加减，注意软件防抖。
* 显示驱动程序：LCD/OLED的初始化与信息显示函数。
* 控制算法程序：
* 方案A（位式控制）：绘制流程图（如：当前温度 < 设定温度-死区，启动加热；当前温度 > 设定温度+死区，停止加热）。重点分析其简单但存在温度波动的特点。
* 方案B（PID控制）：（强烈推荐，能显著提升论文深度）
* 阐述PID控制原理（比例P-快速响应、积分I-消除静差、微分D-抑制超调）。
* 给出位置式或增量式PID算法的公式和程序实现伪代码。
* 绘制PID算法程序流程图。
* 讨论参数整定（Kp, Ki, Kd）的方法（如试凑法、Ziegler-Nichols方法）。
* 报警处理程序：当温度超过安全阈值时，启动声光报警并强制停止加热。
4.4 本章小结

第五章 系统实现、测试与结果分析

5.1 系统仿真分析（可选）
* 使用Proteus等软件进行系统仿真，验证核心逻辑的正确性。
5.2 实物系统制作

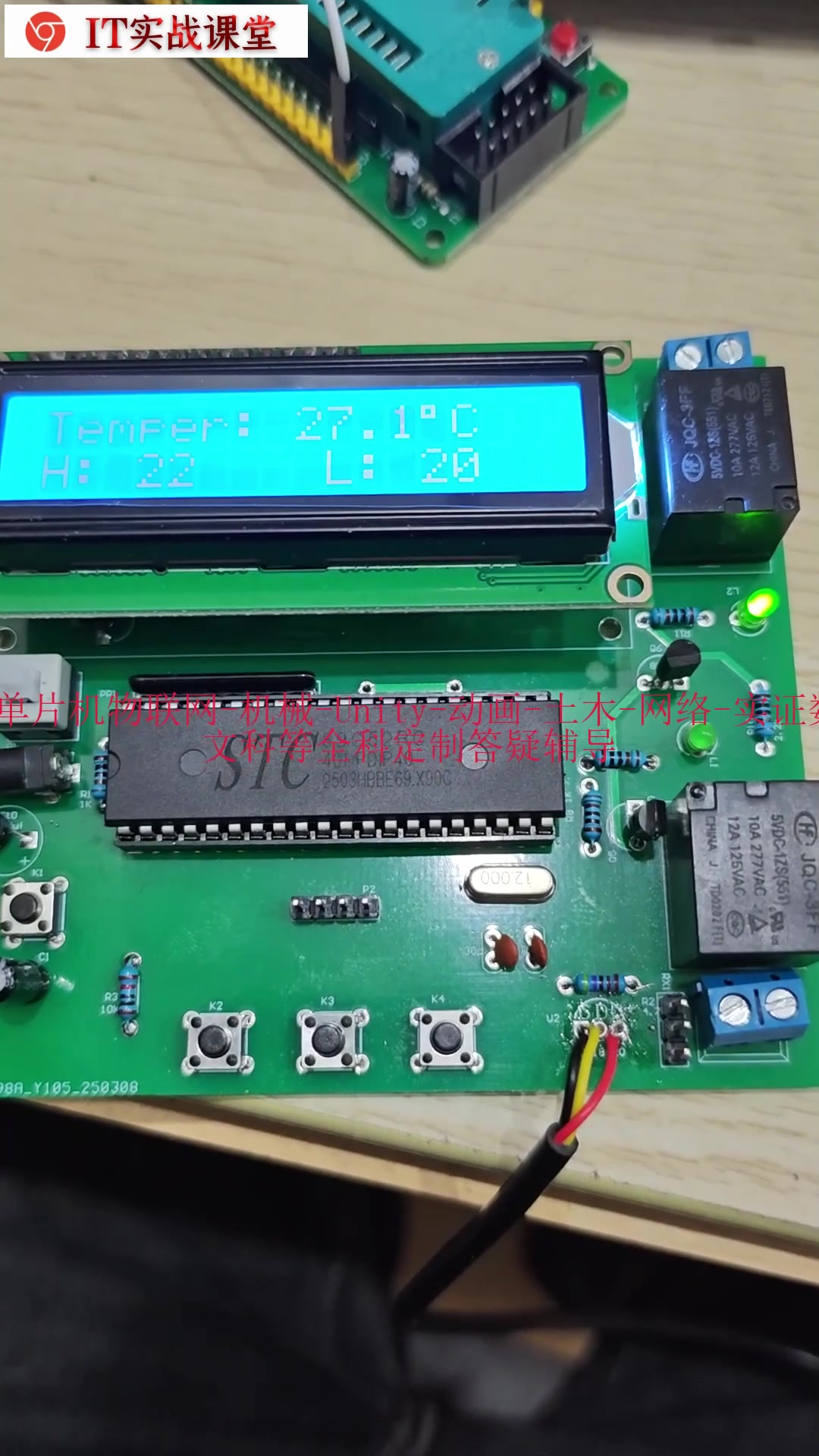

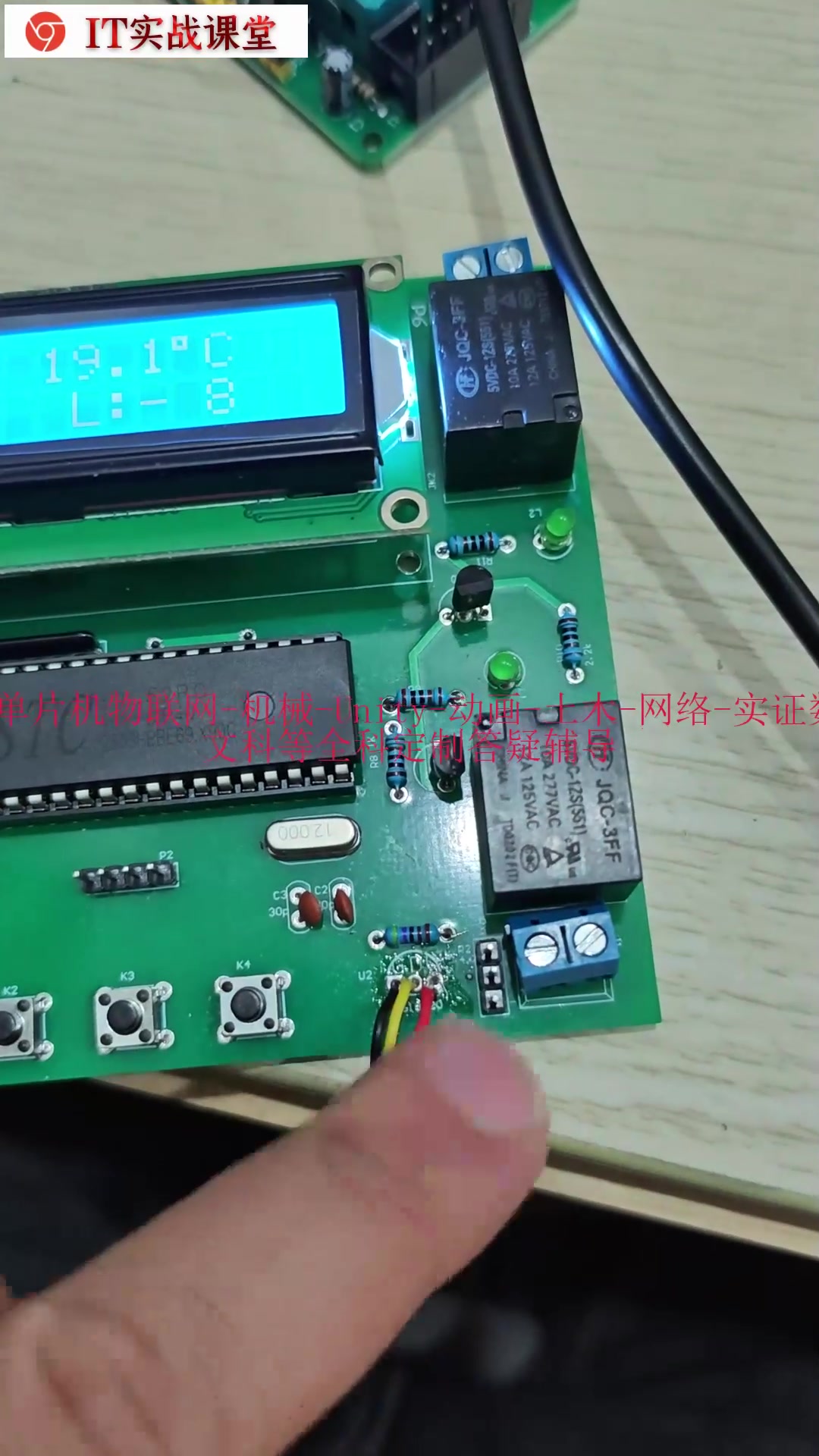

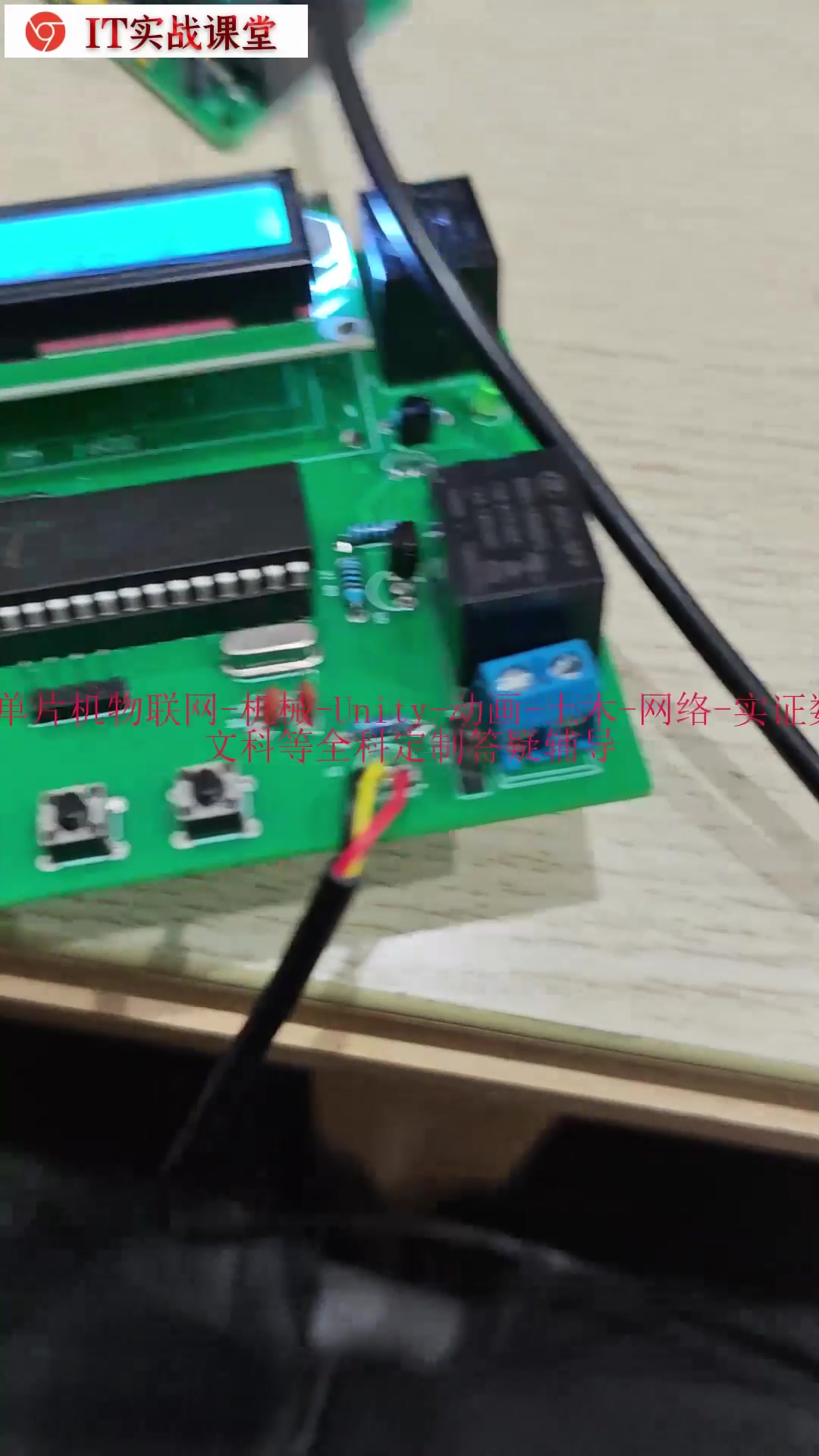

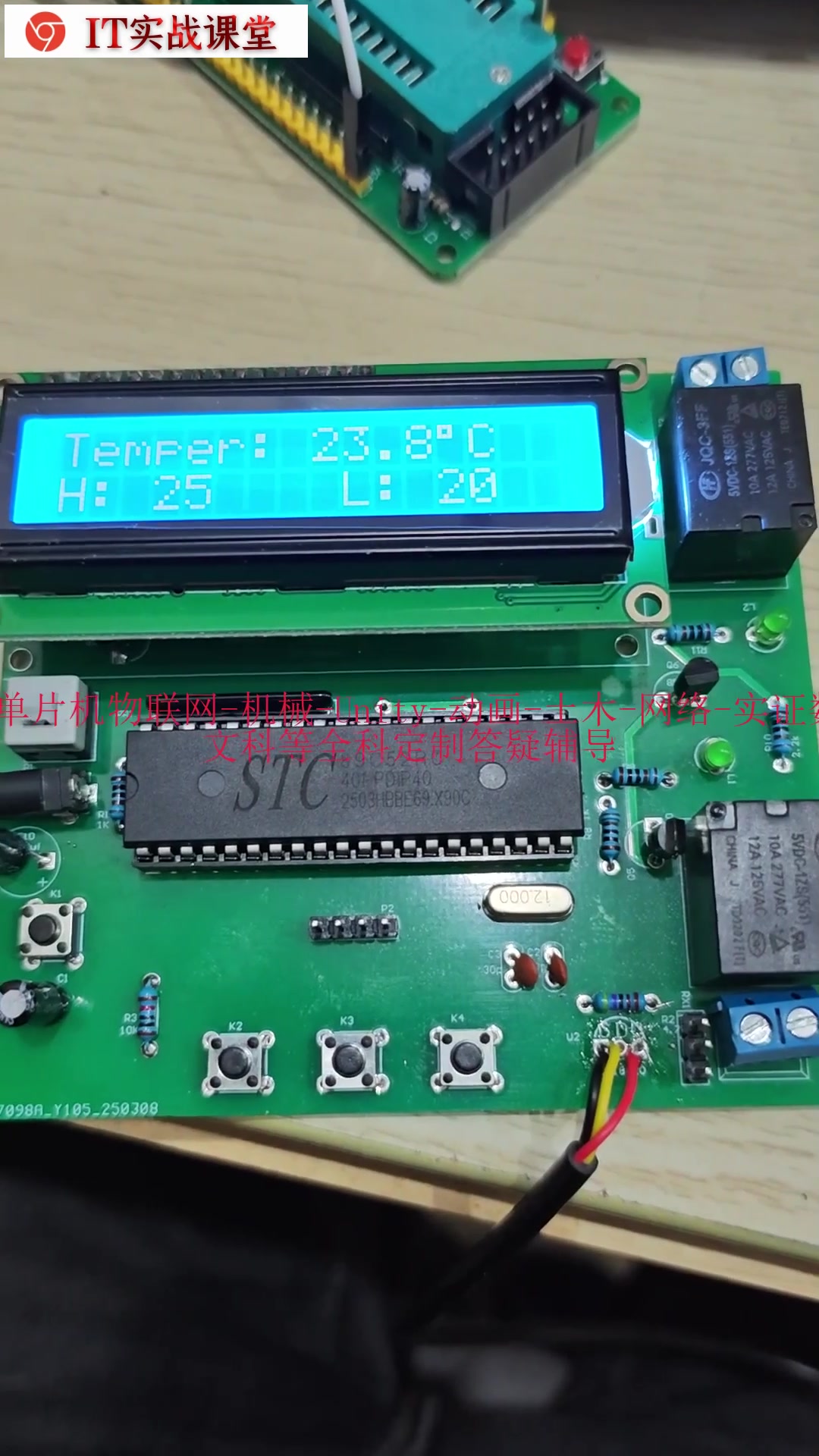

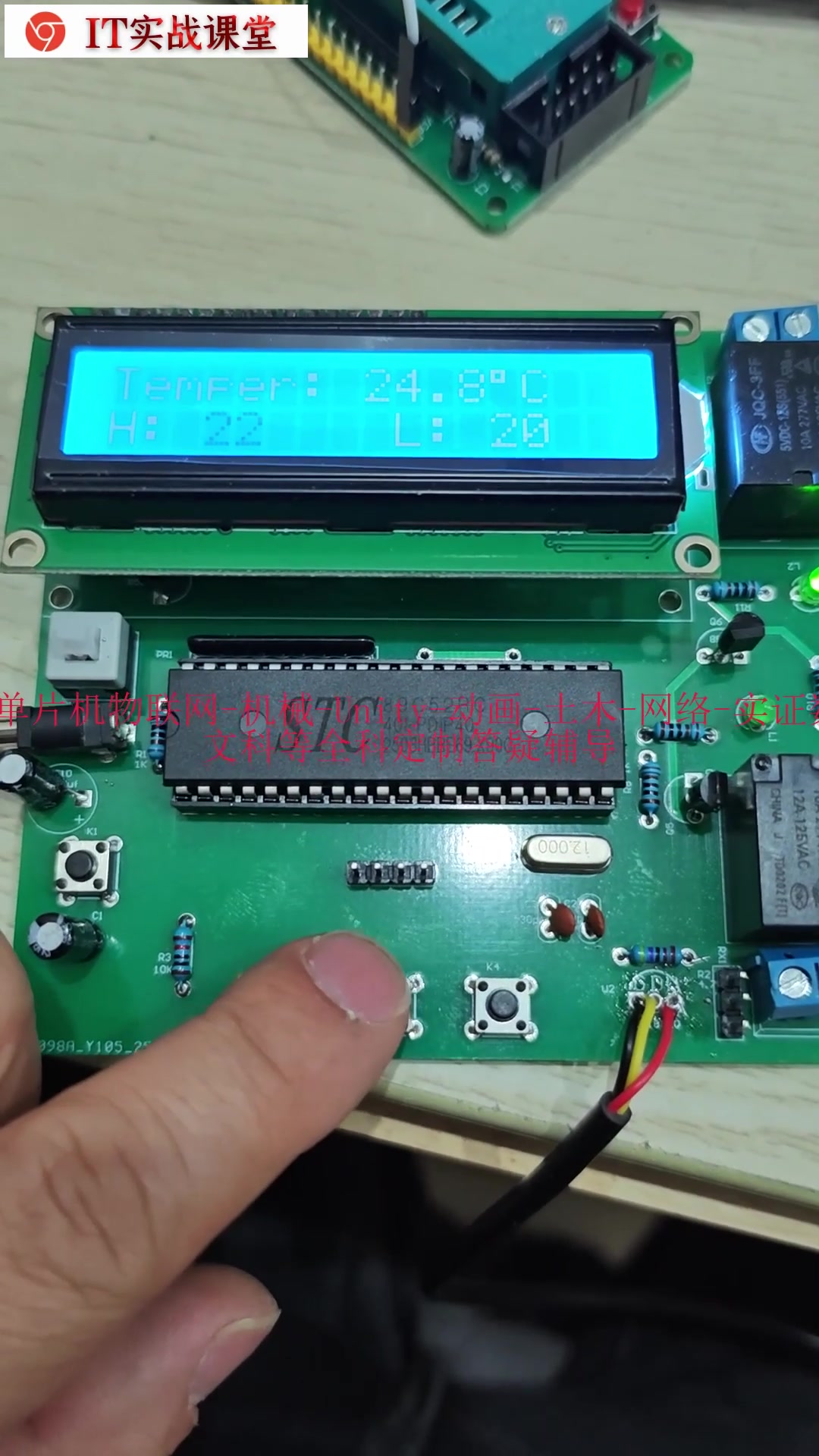

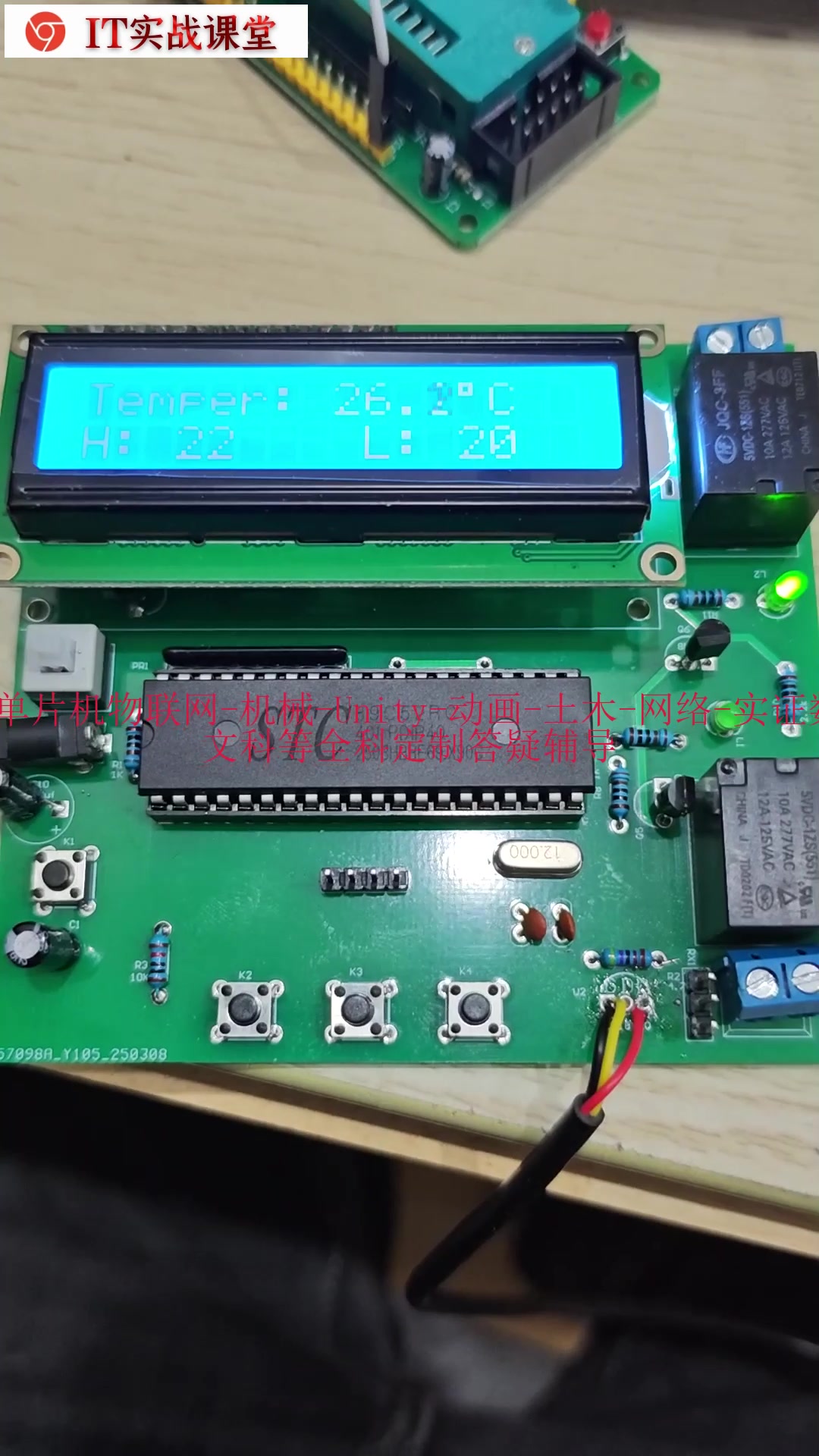

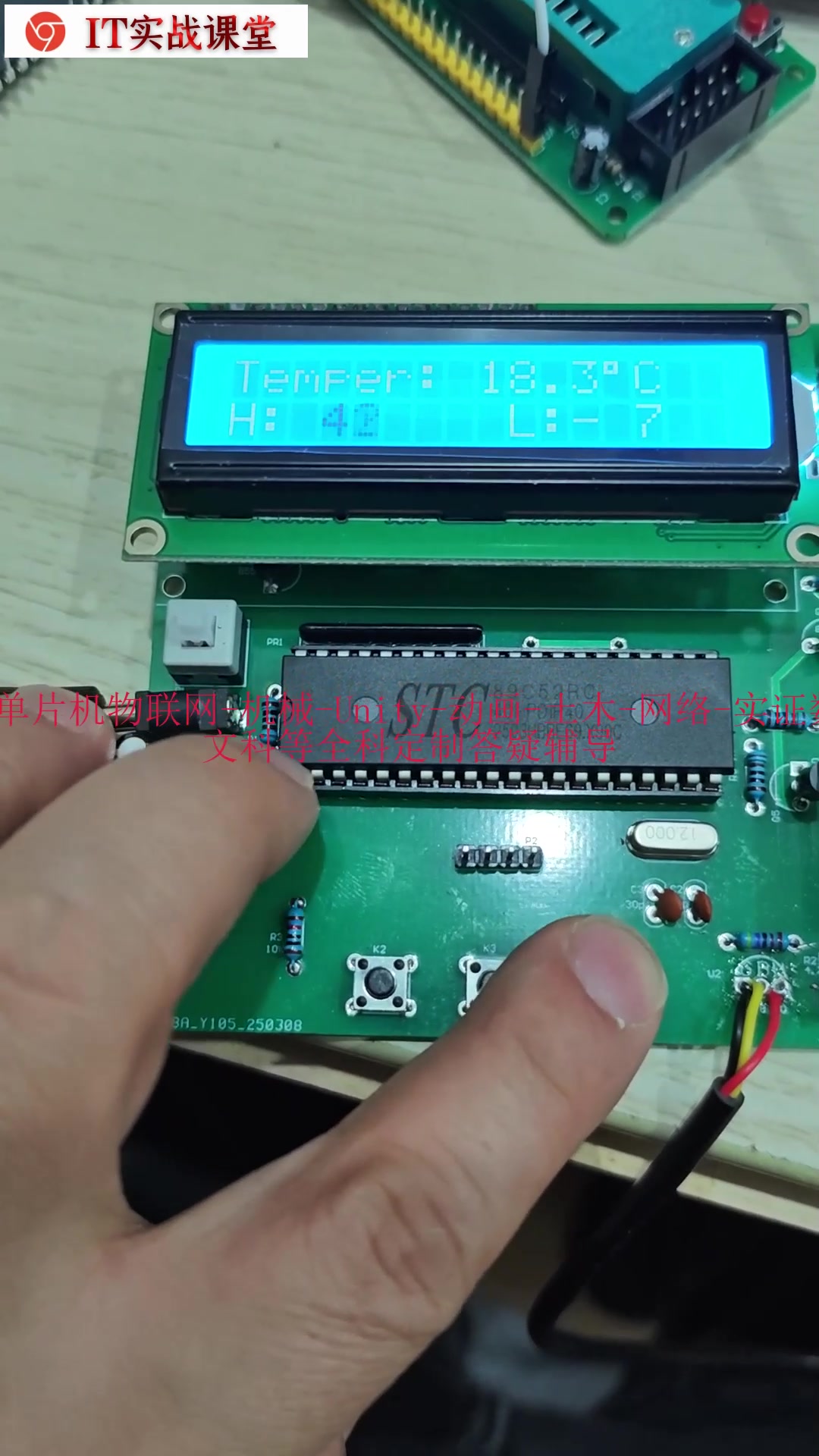

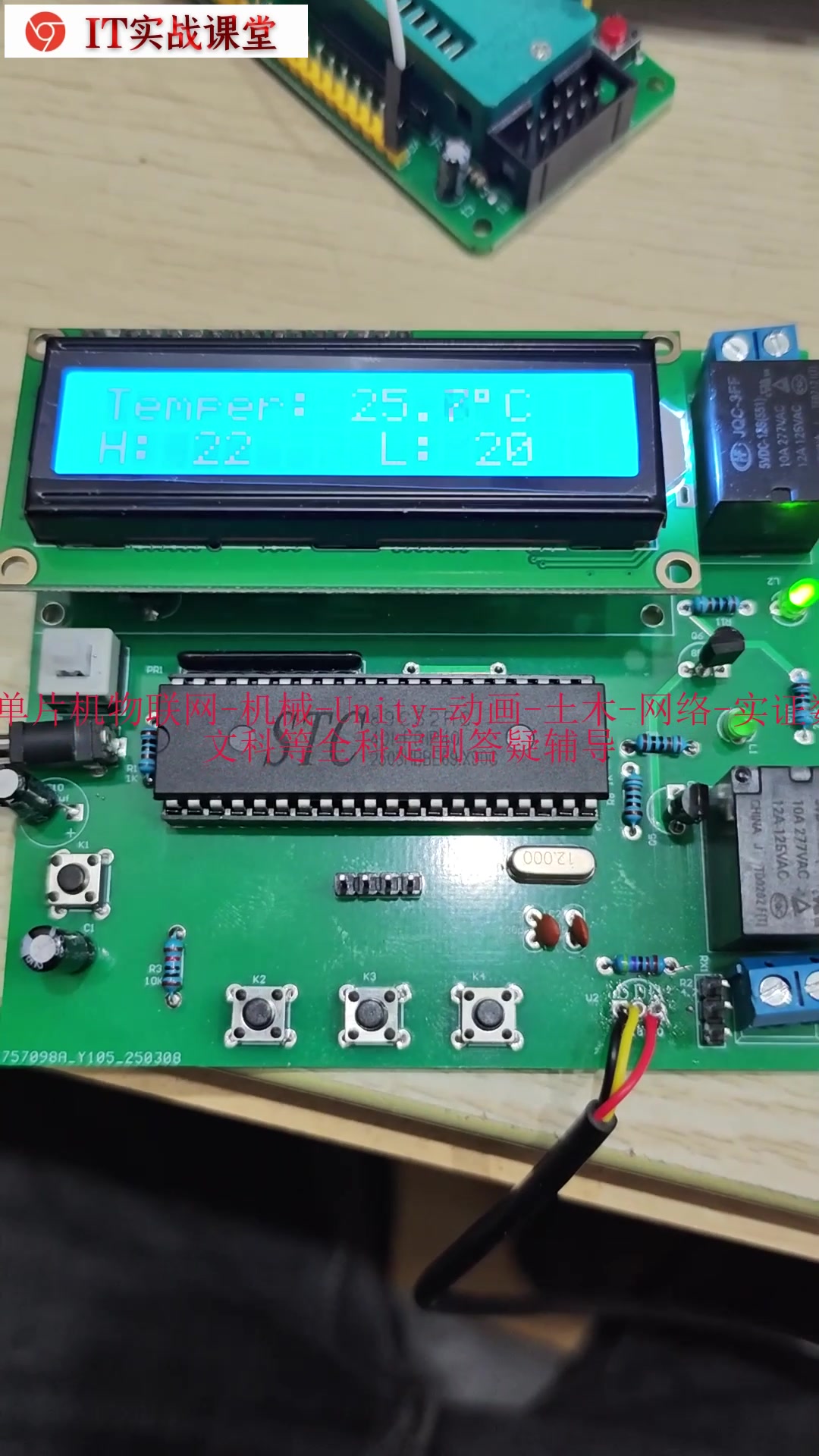

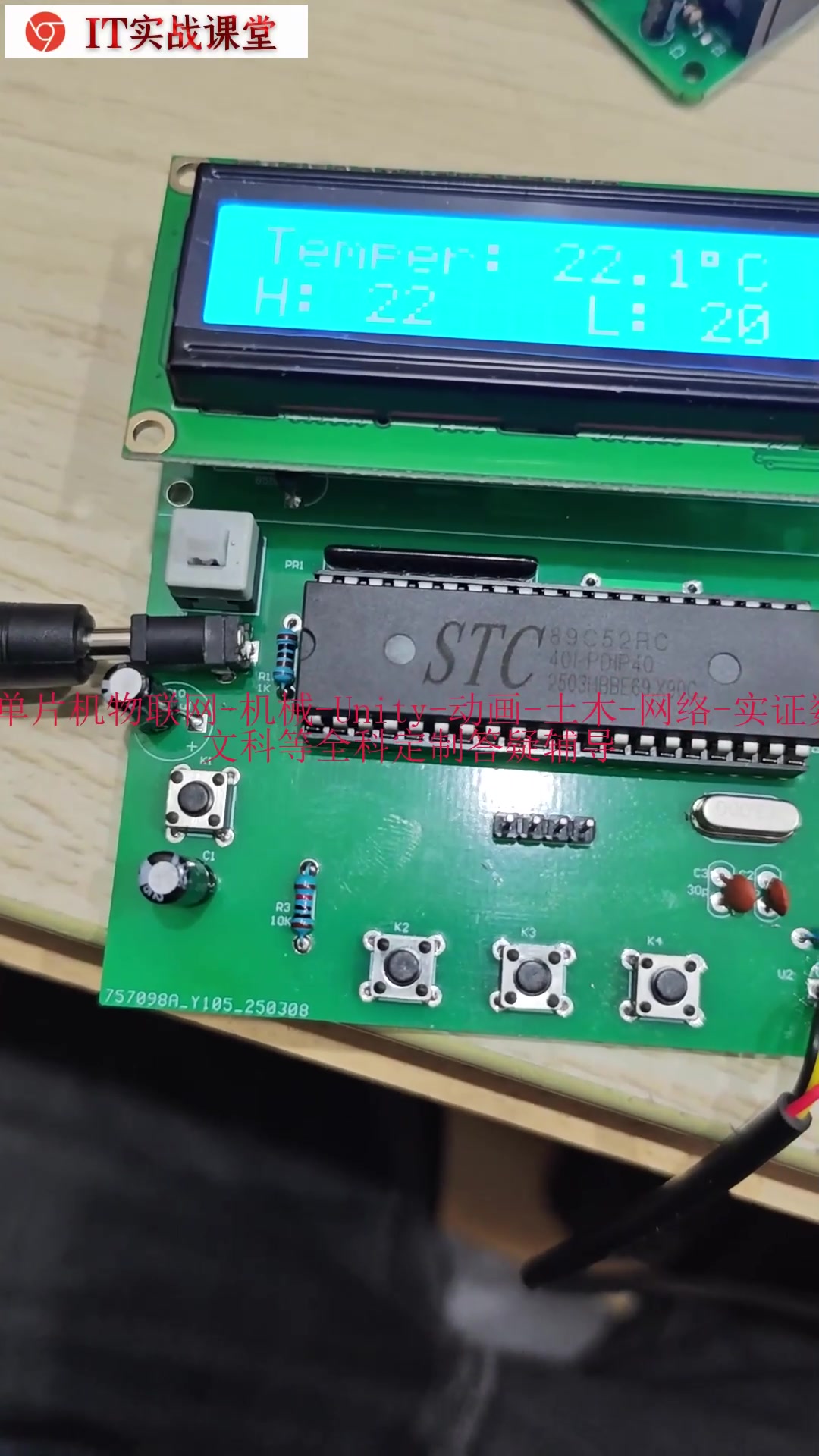

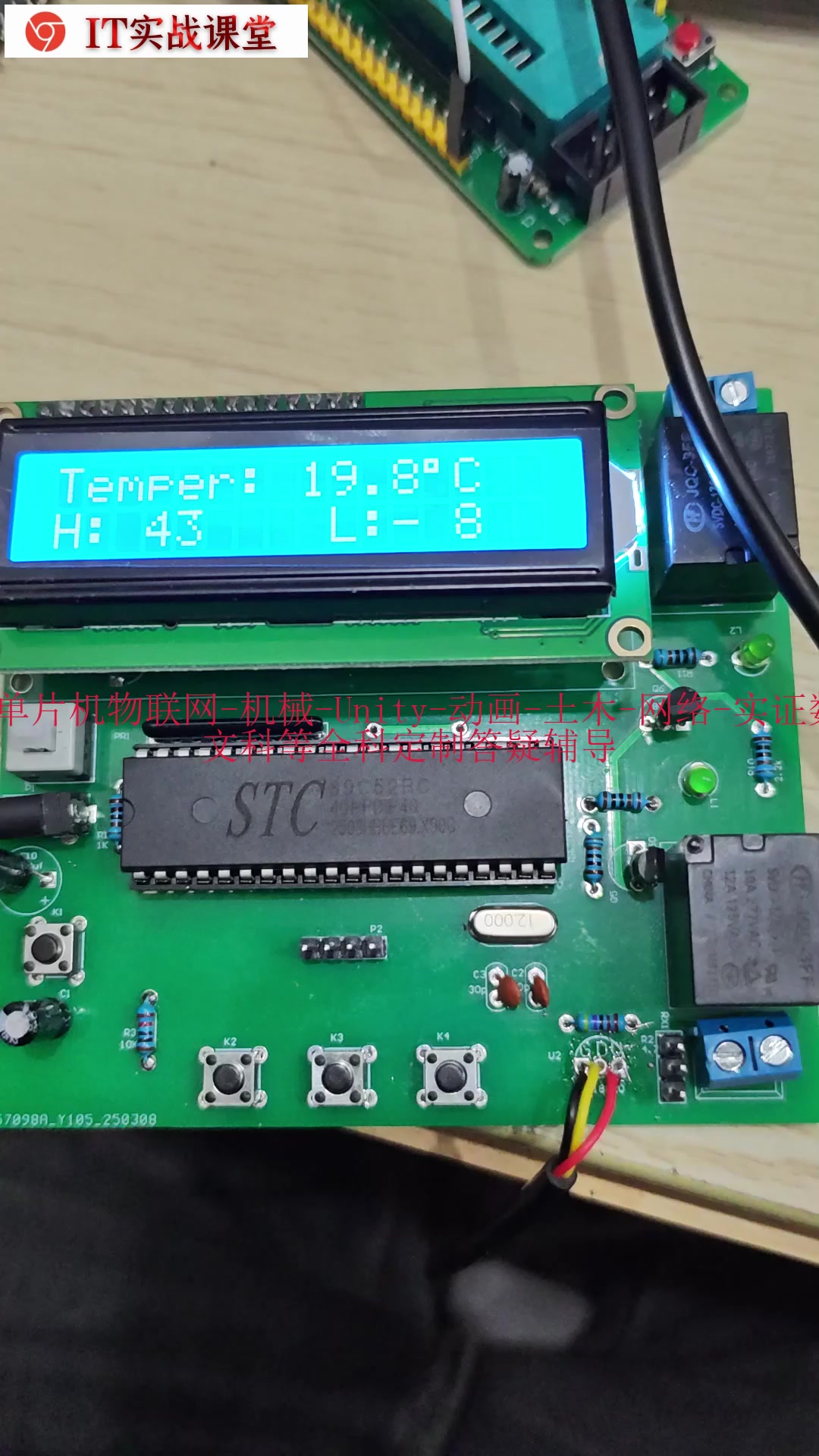

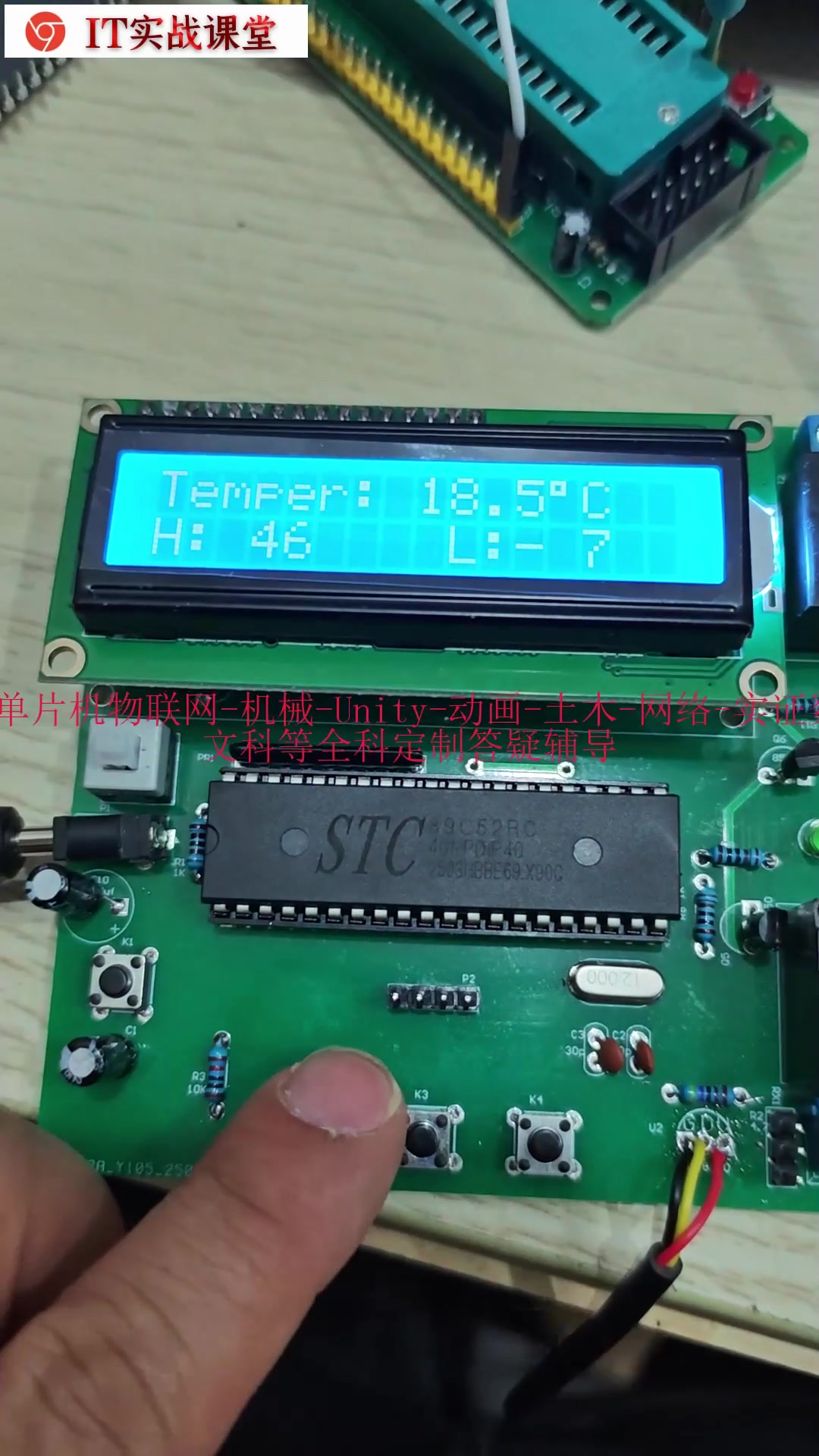

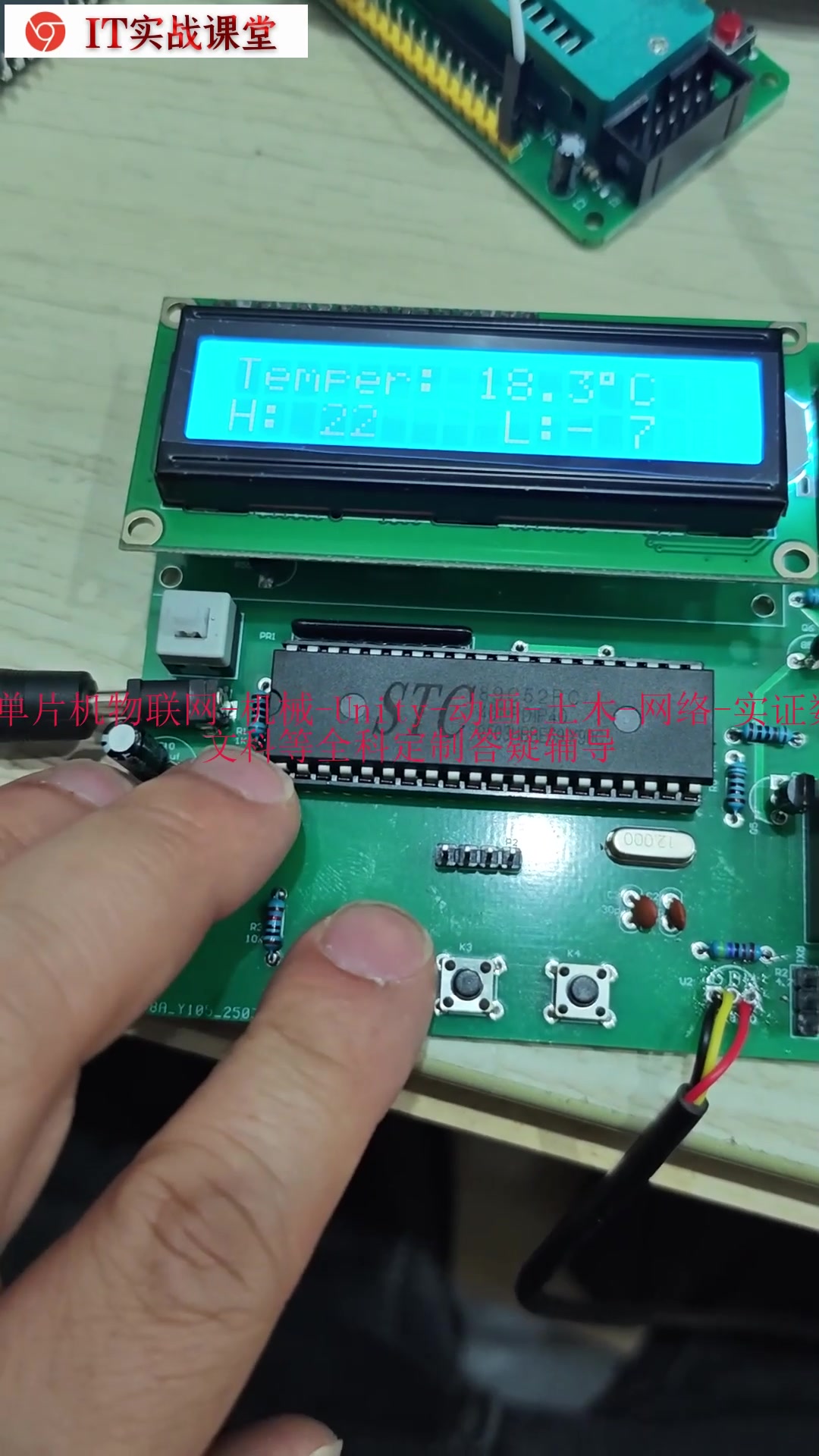

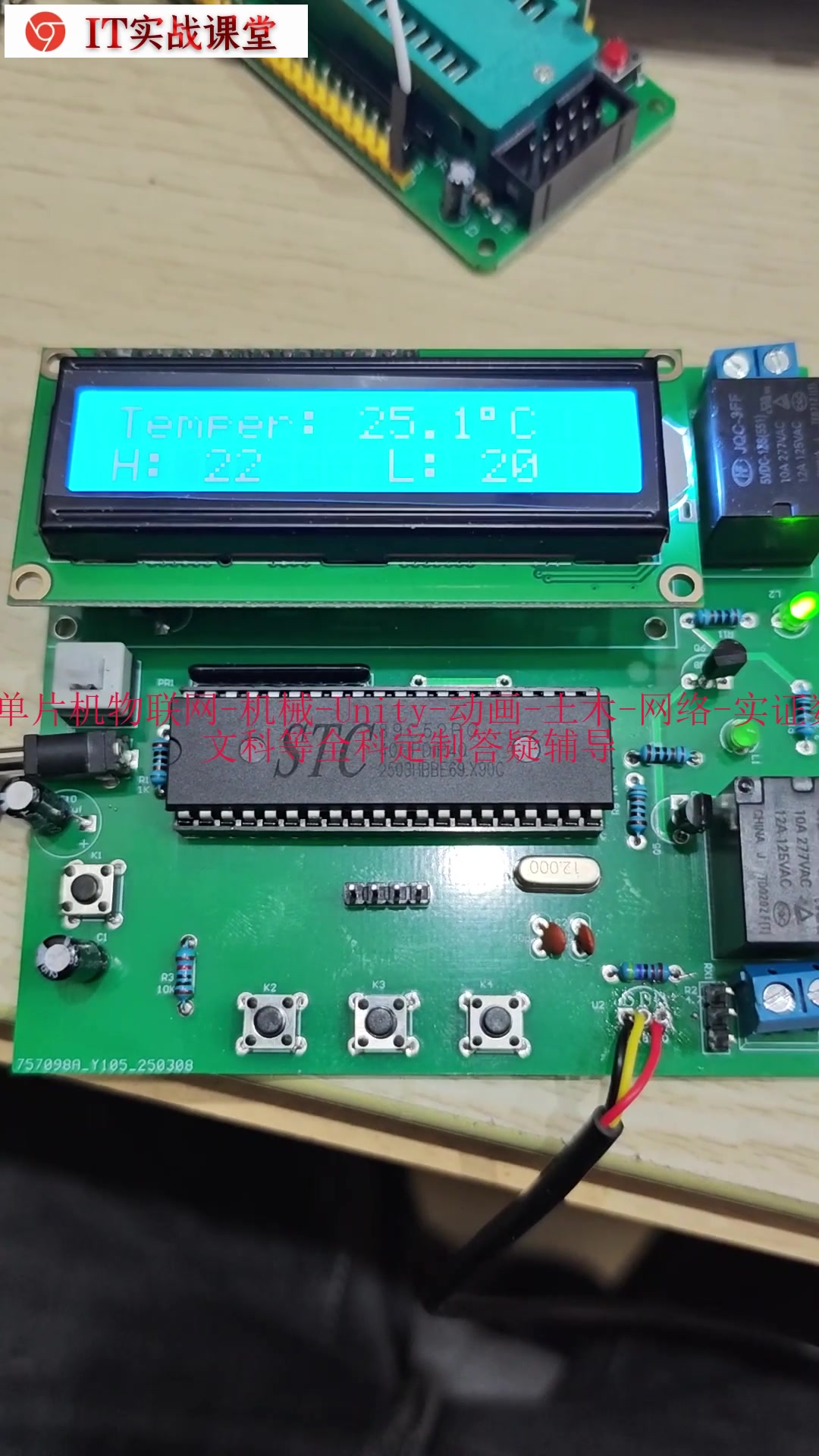

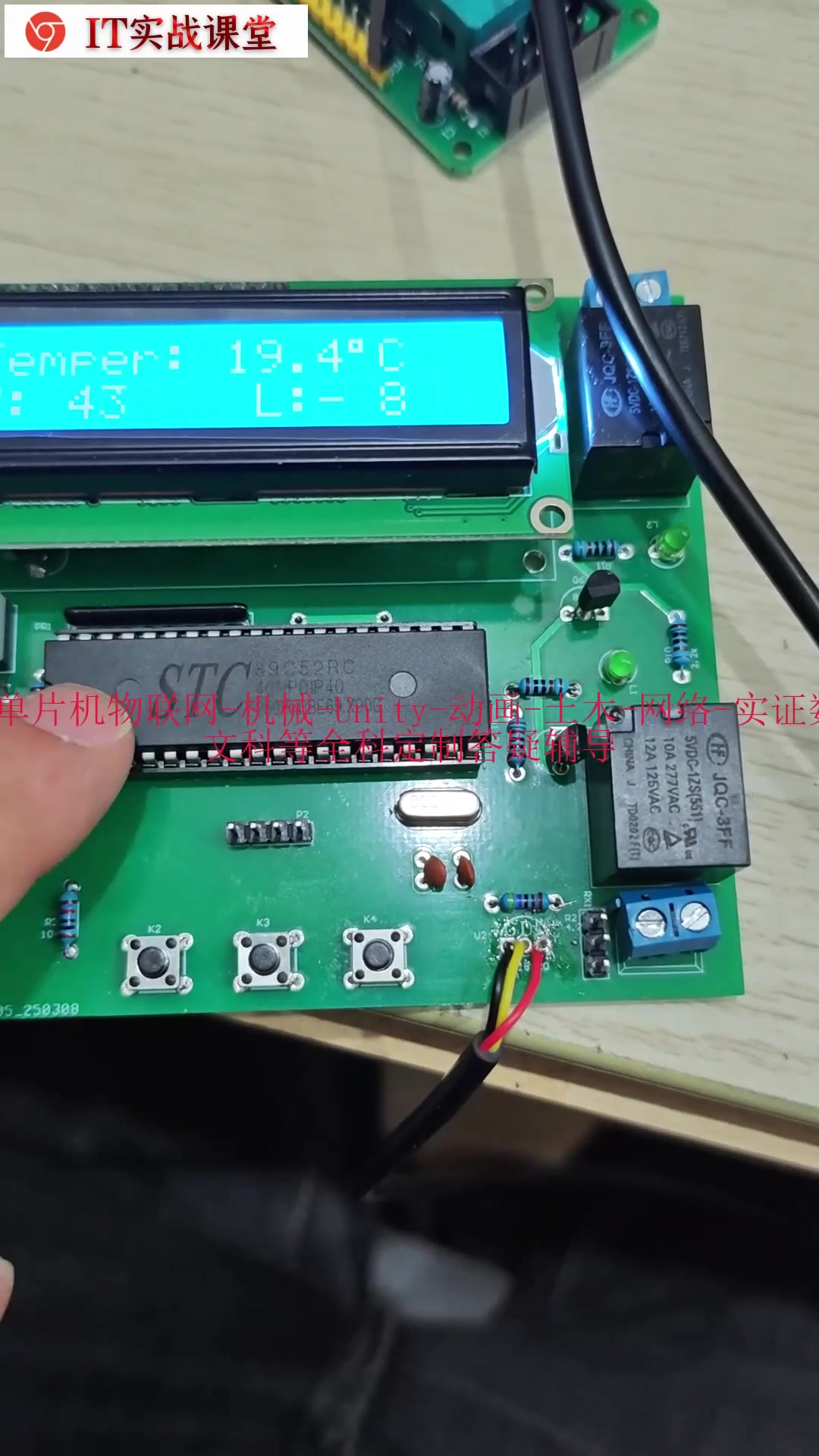

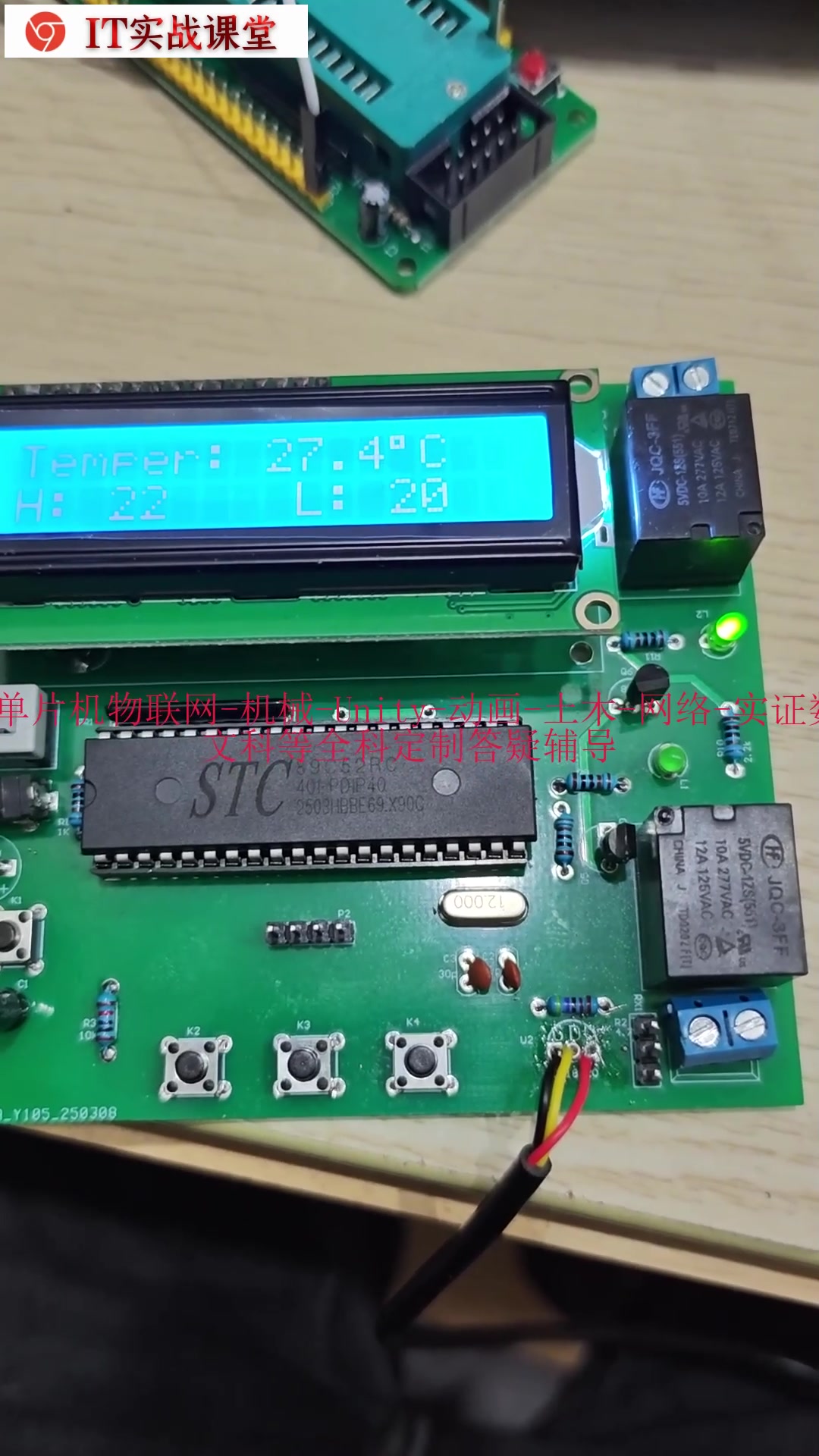

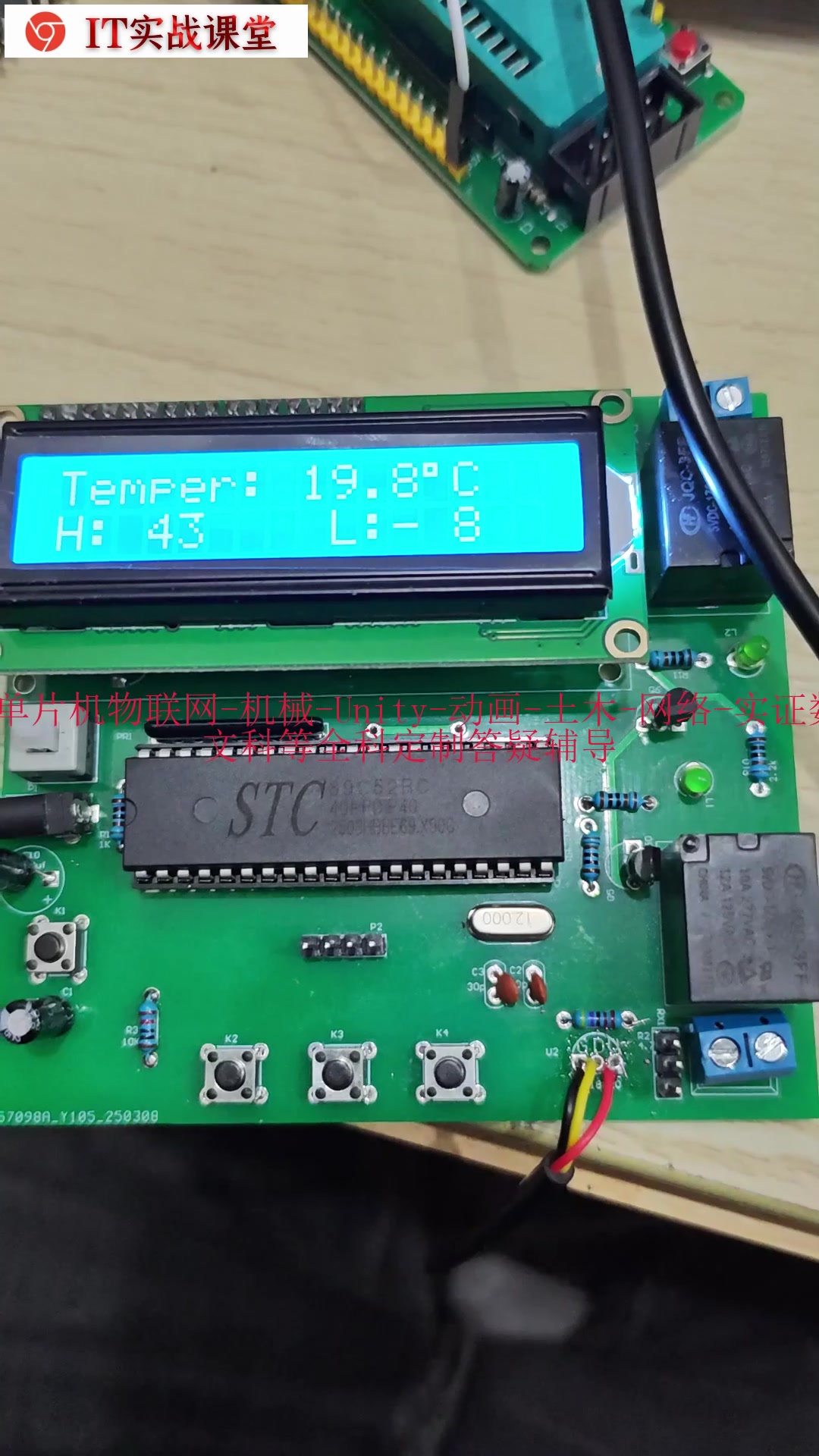

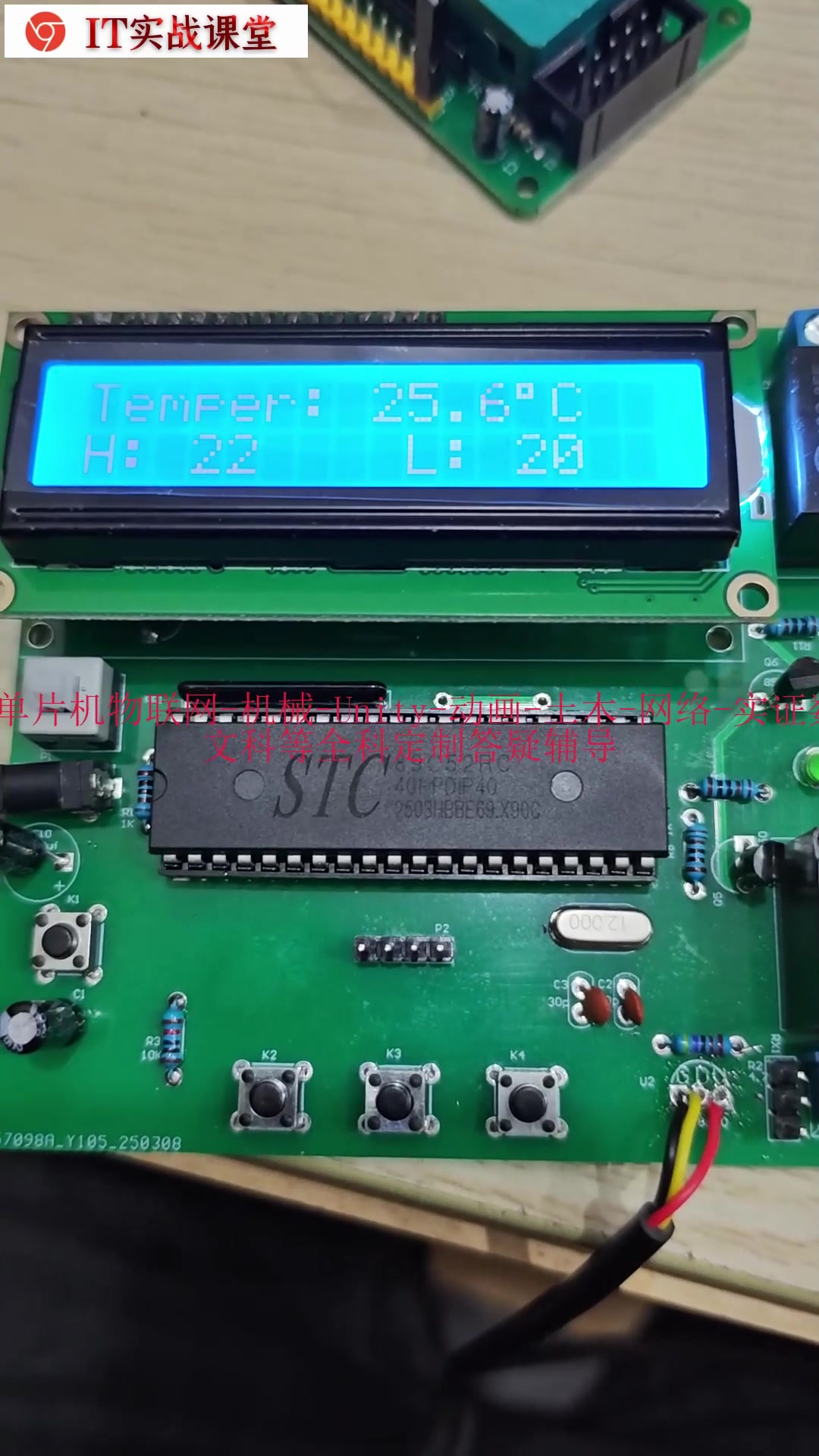

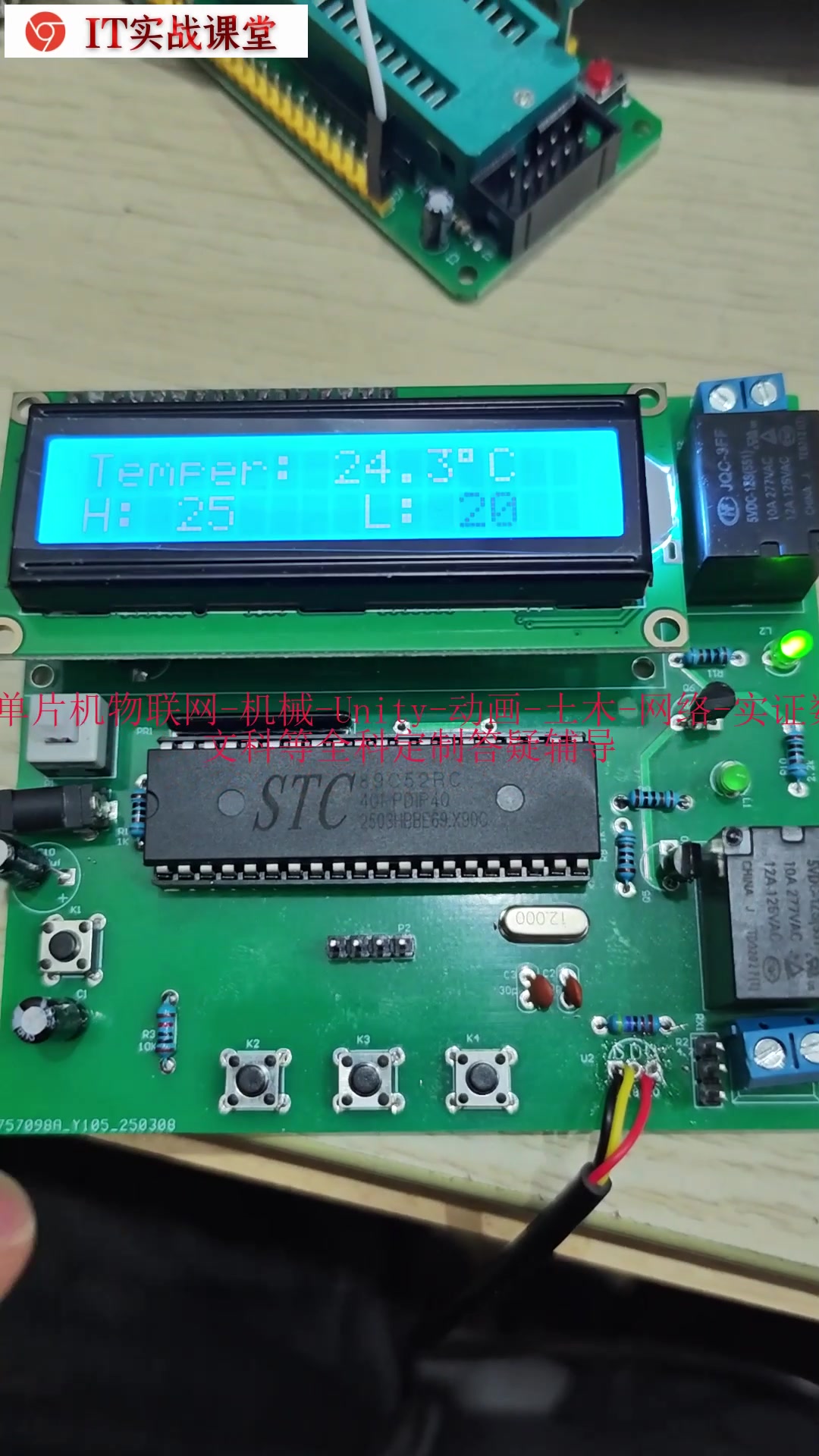

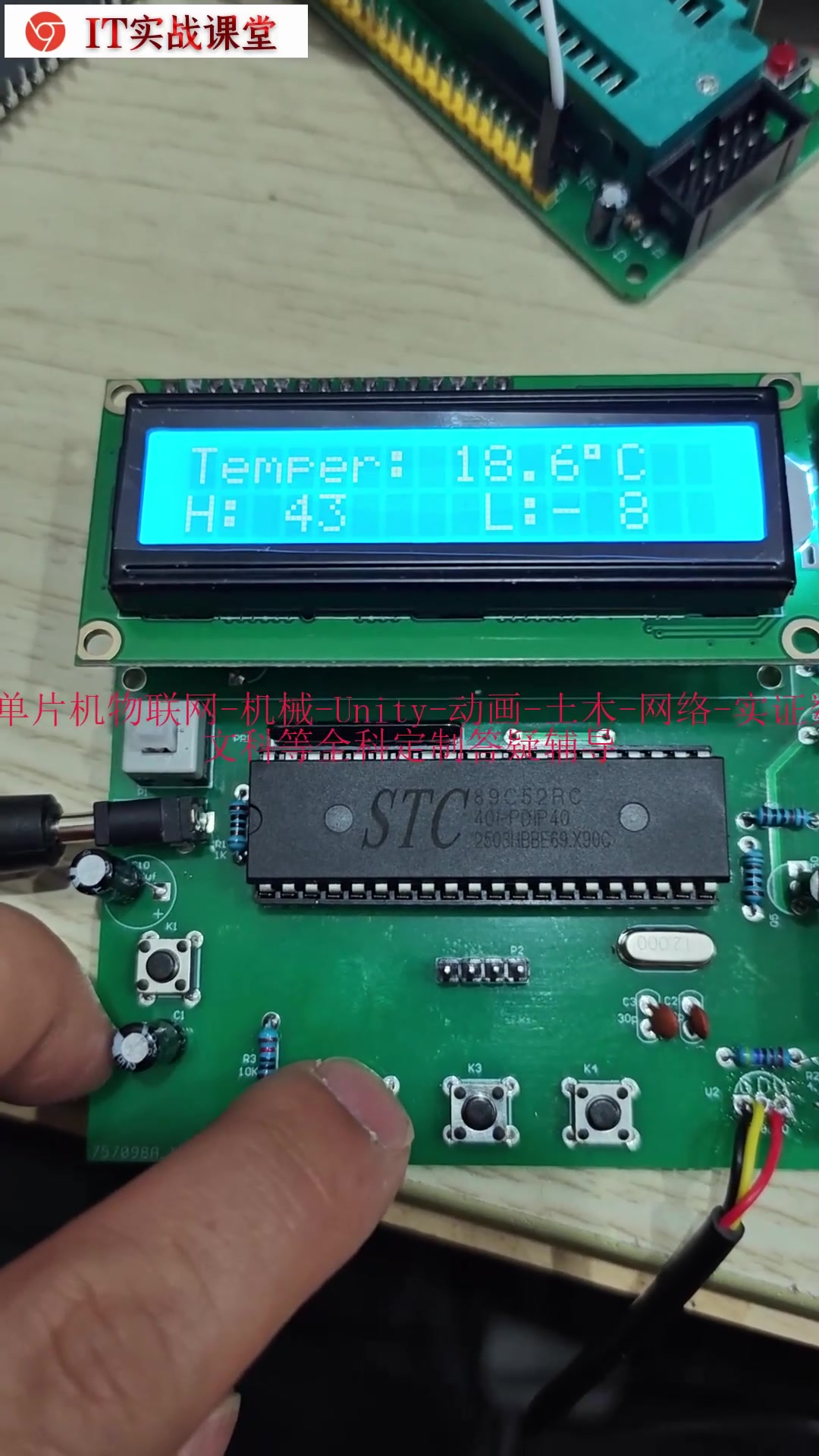

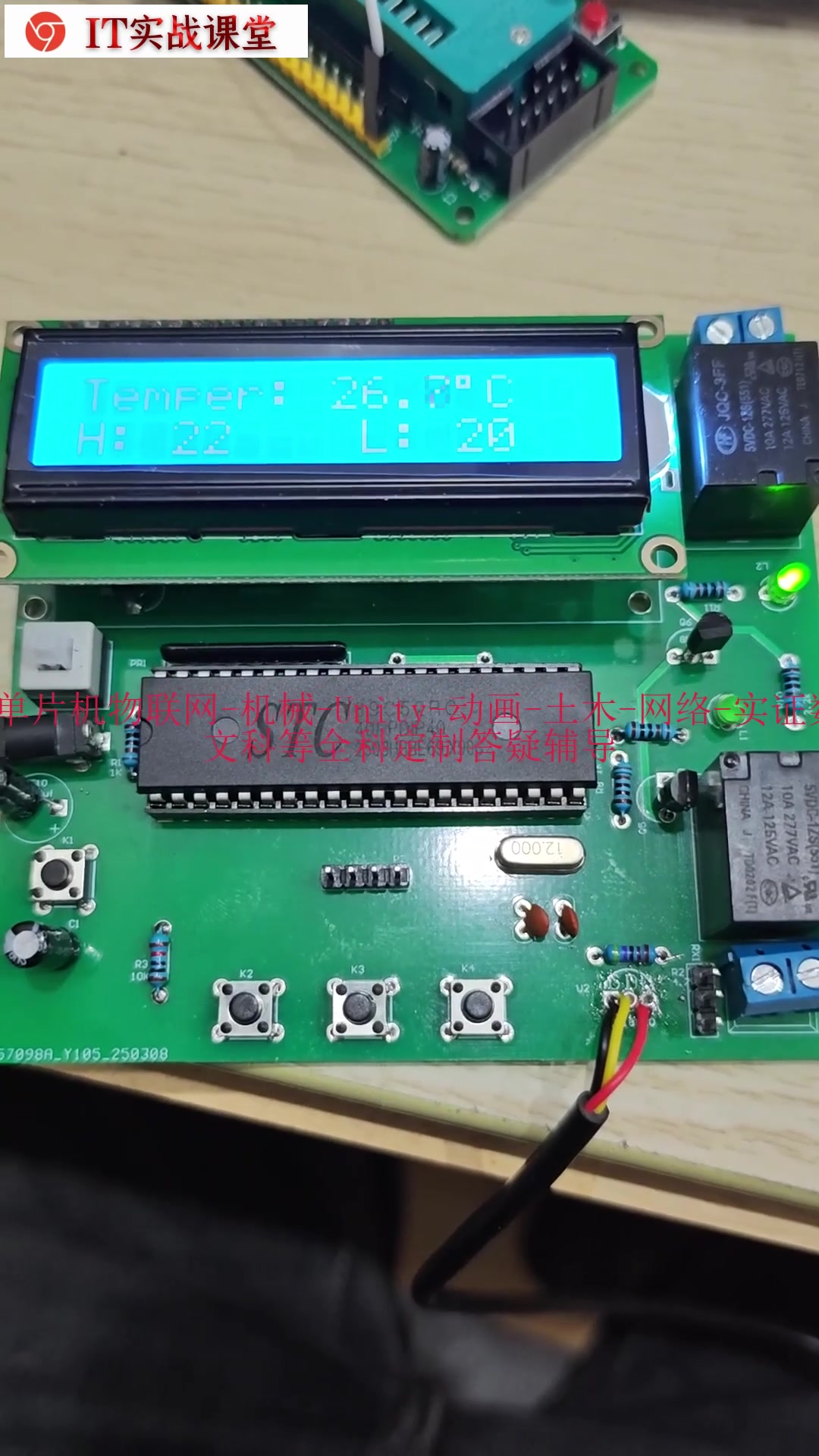

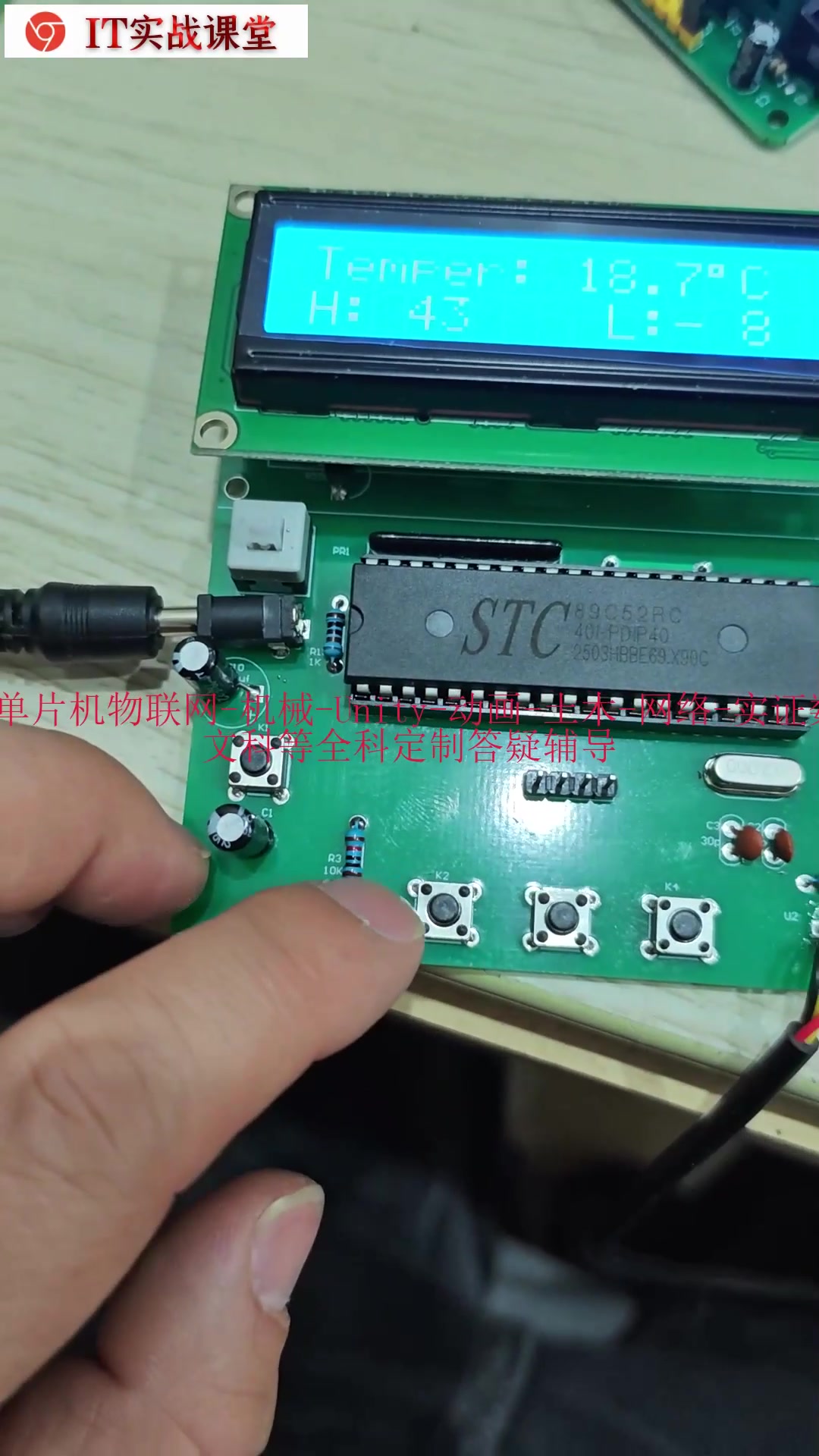

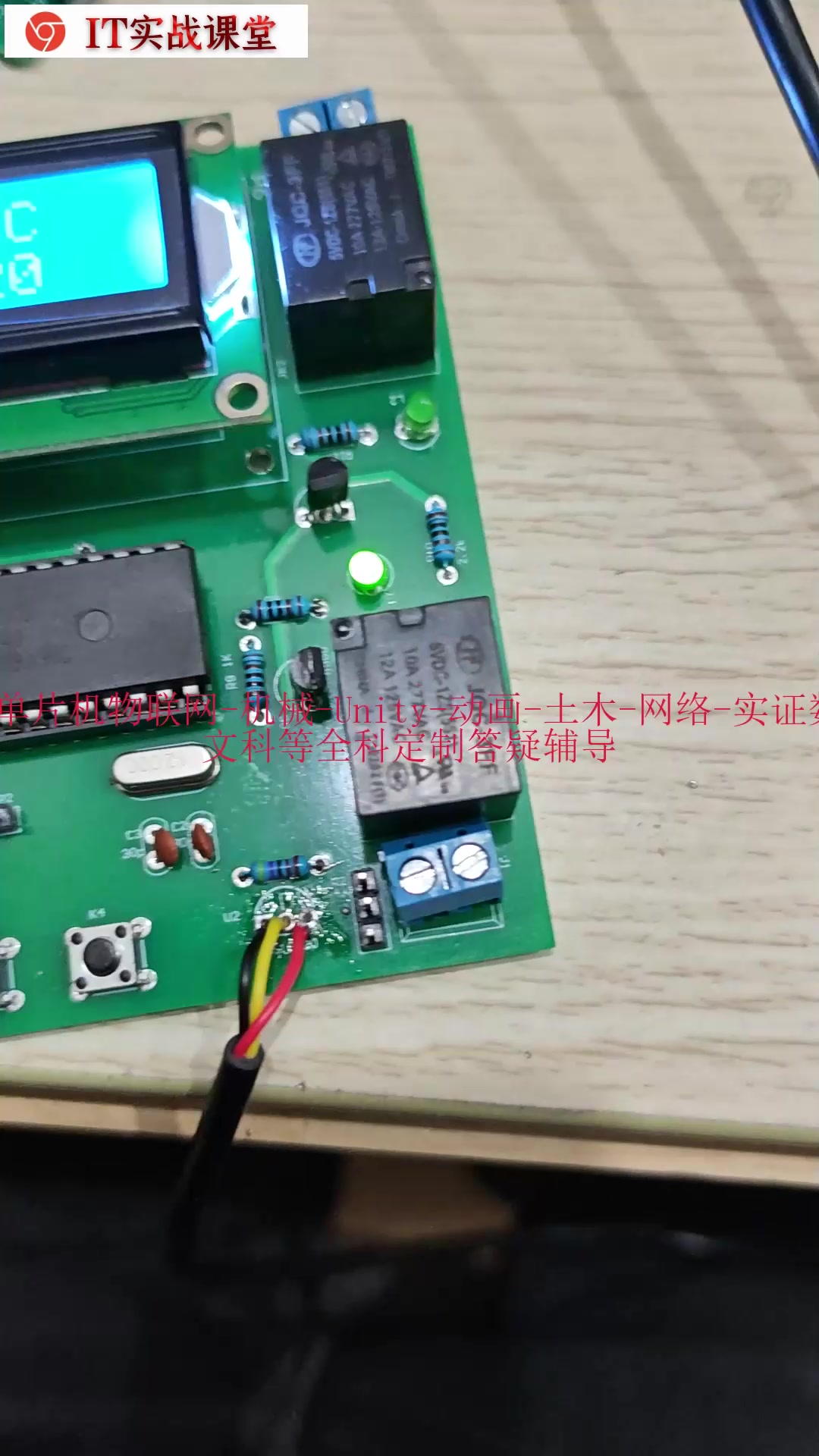

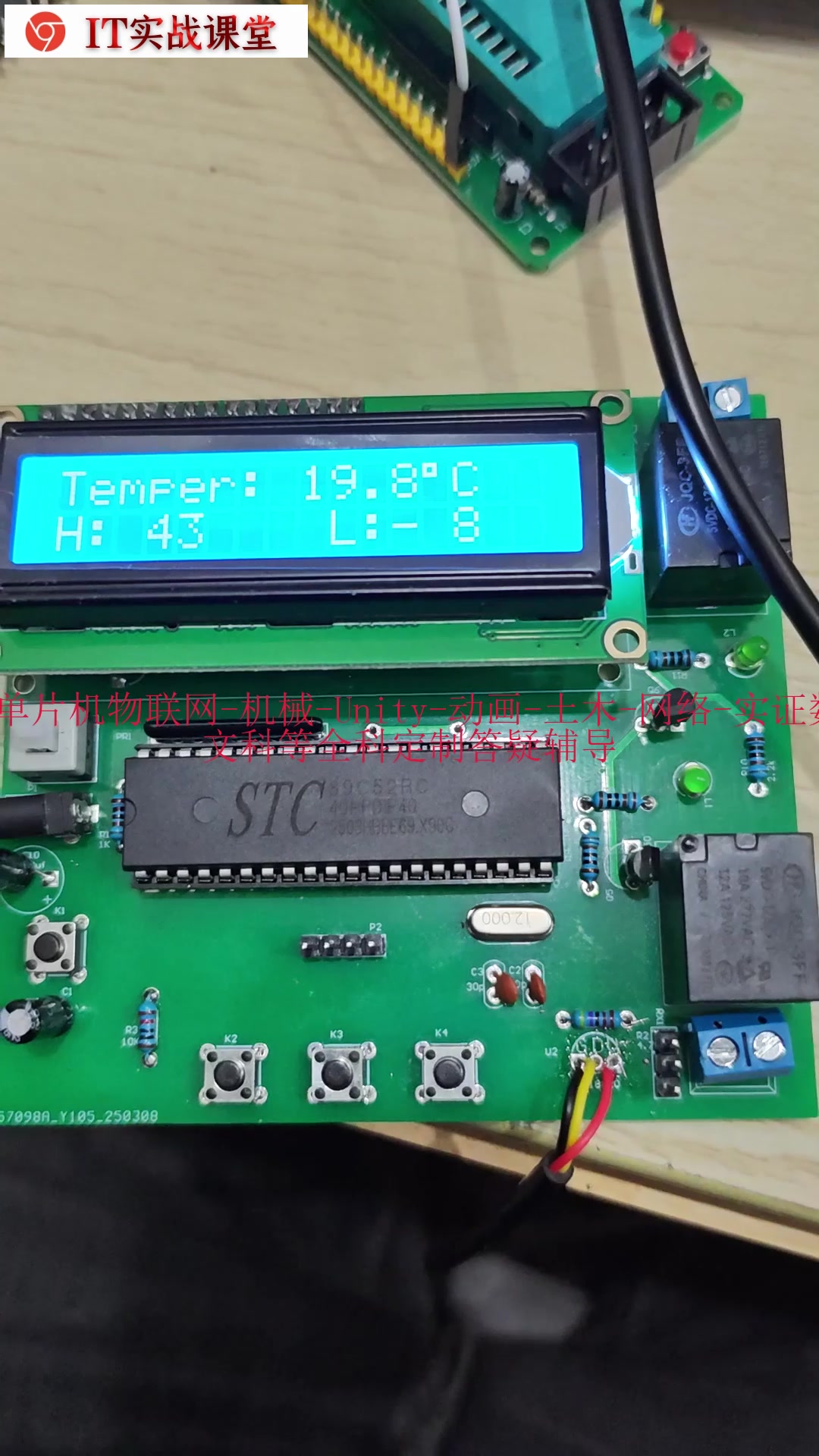

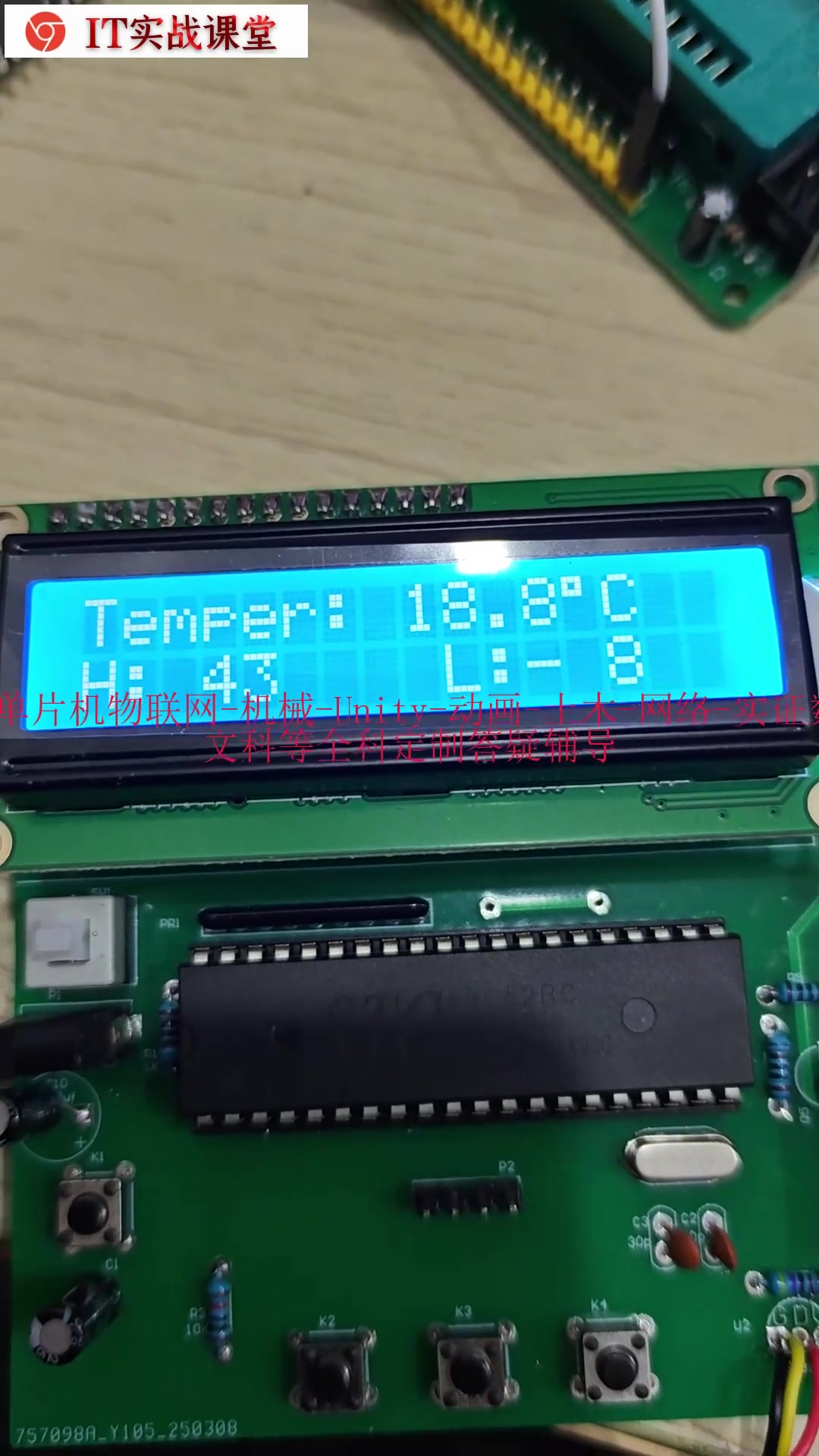

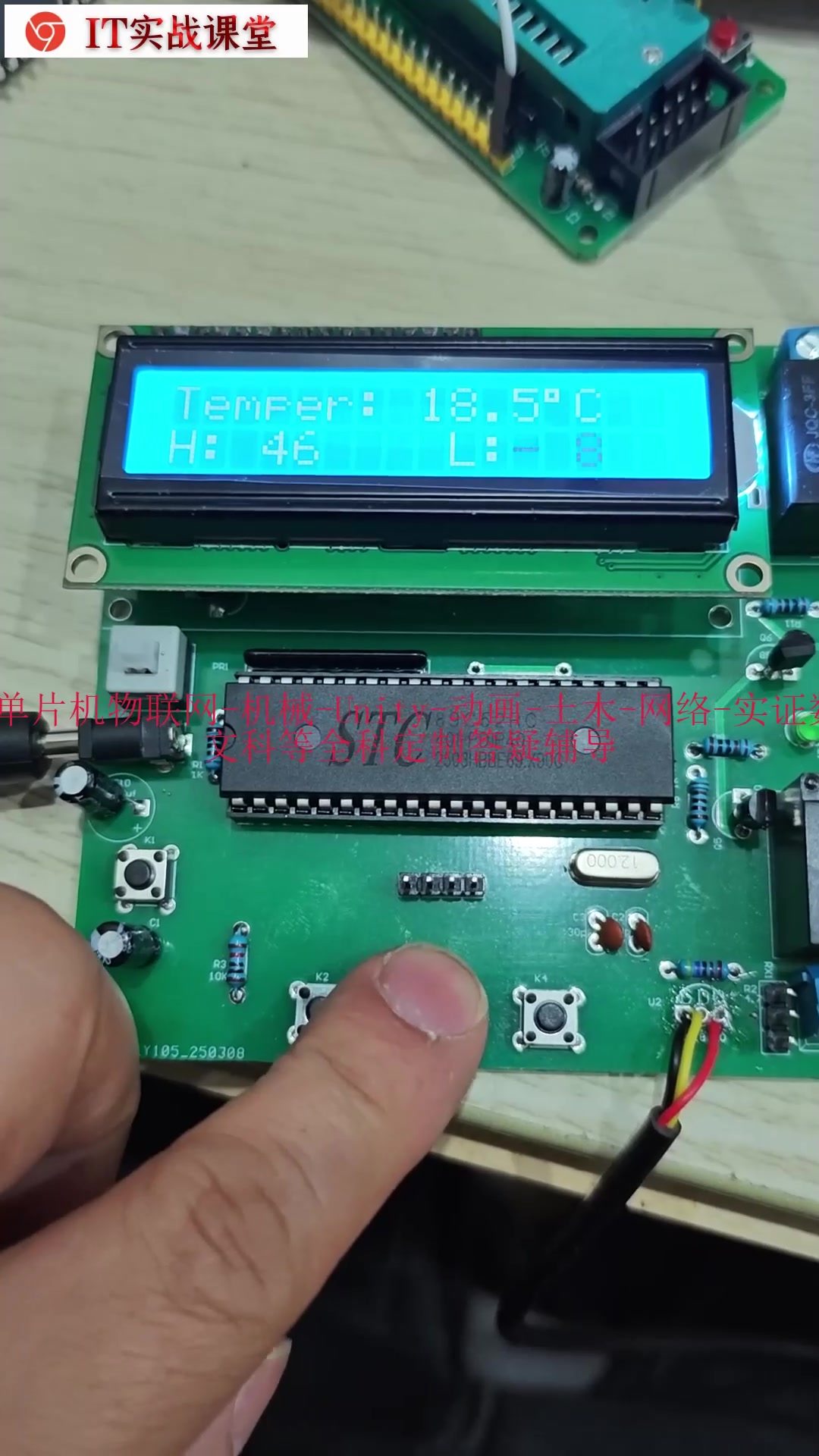

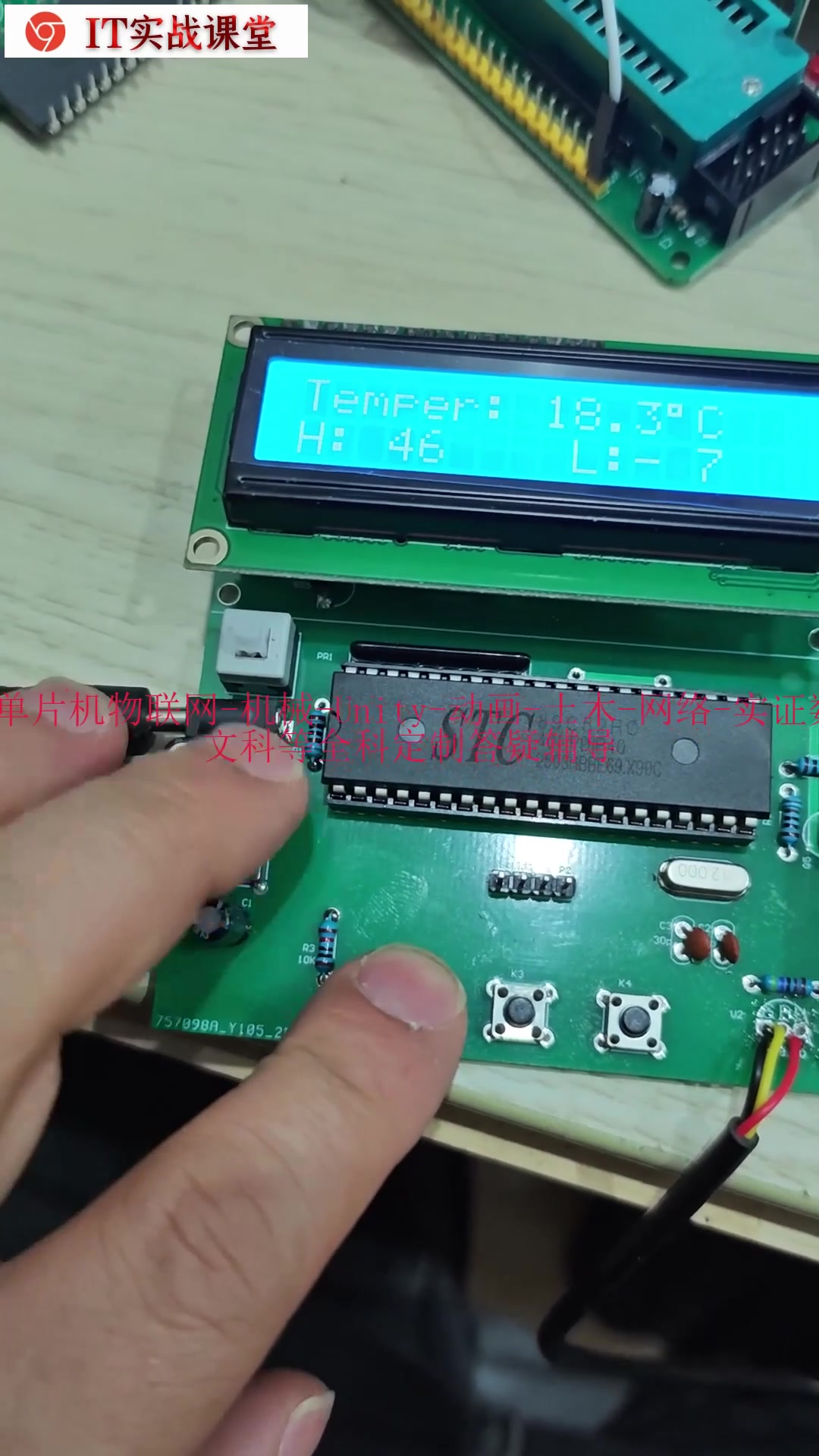

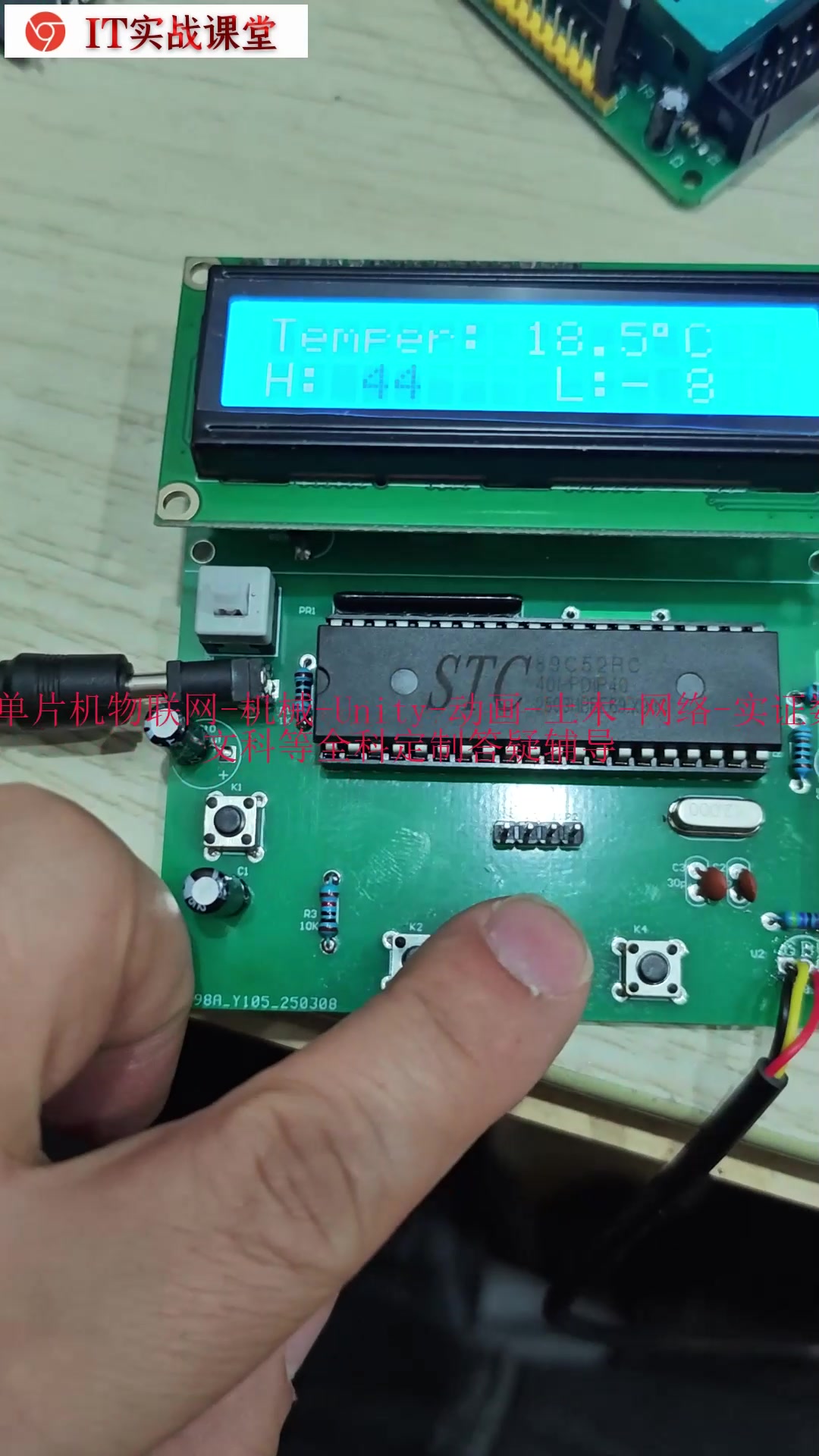

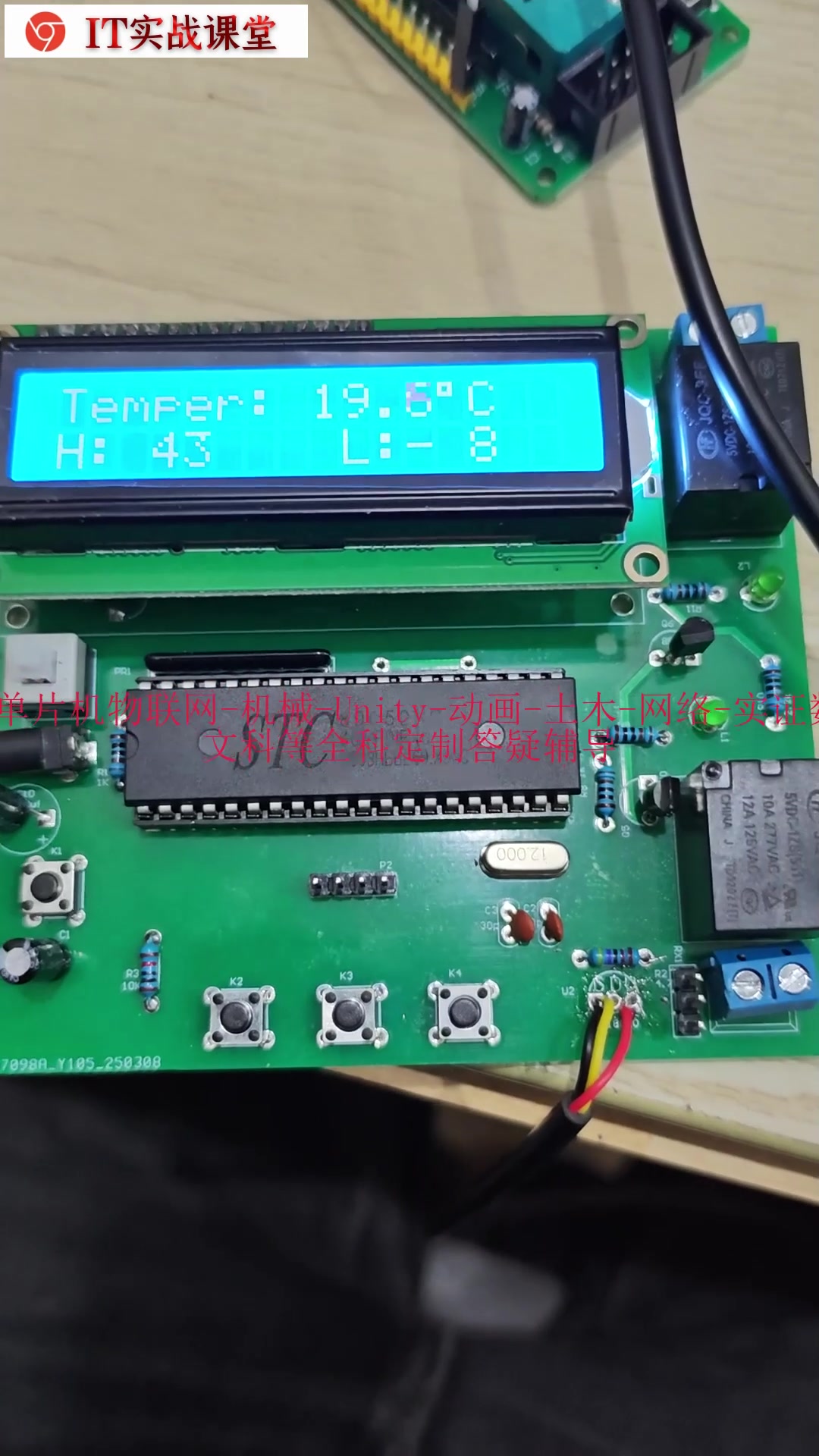

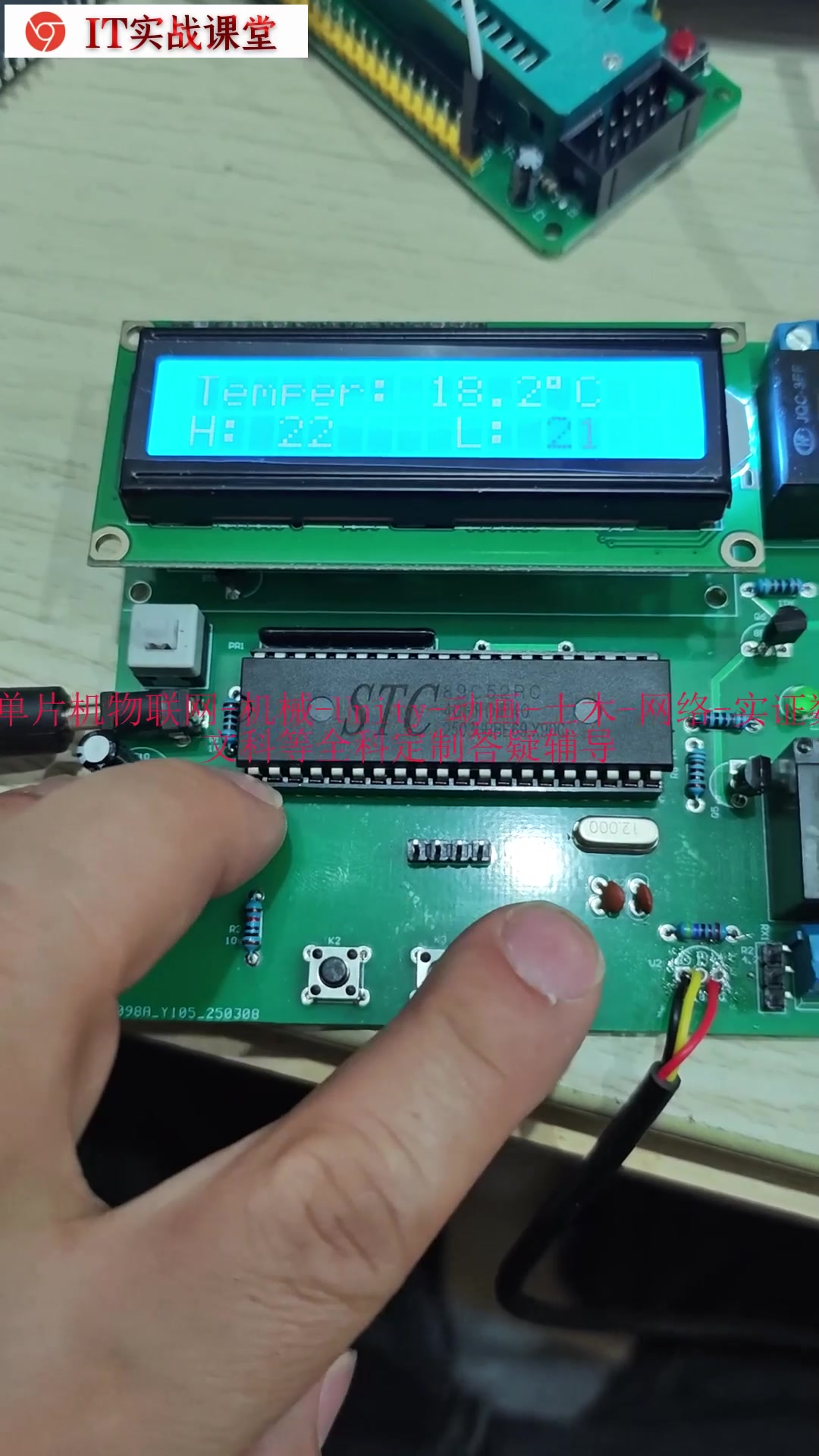

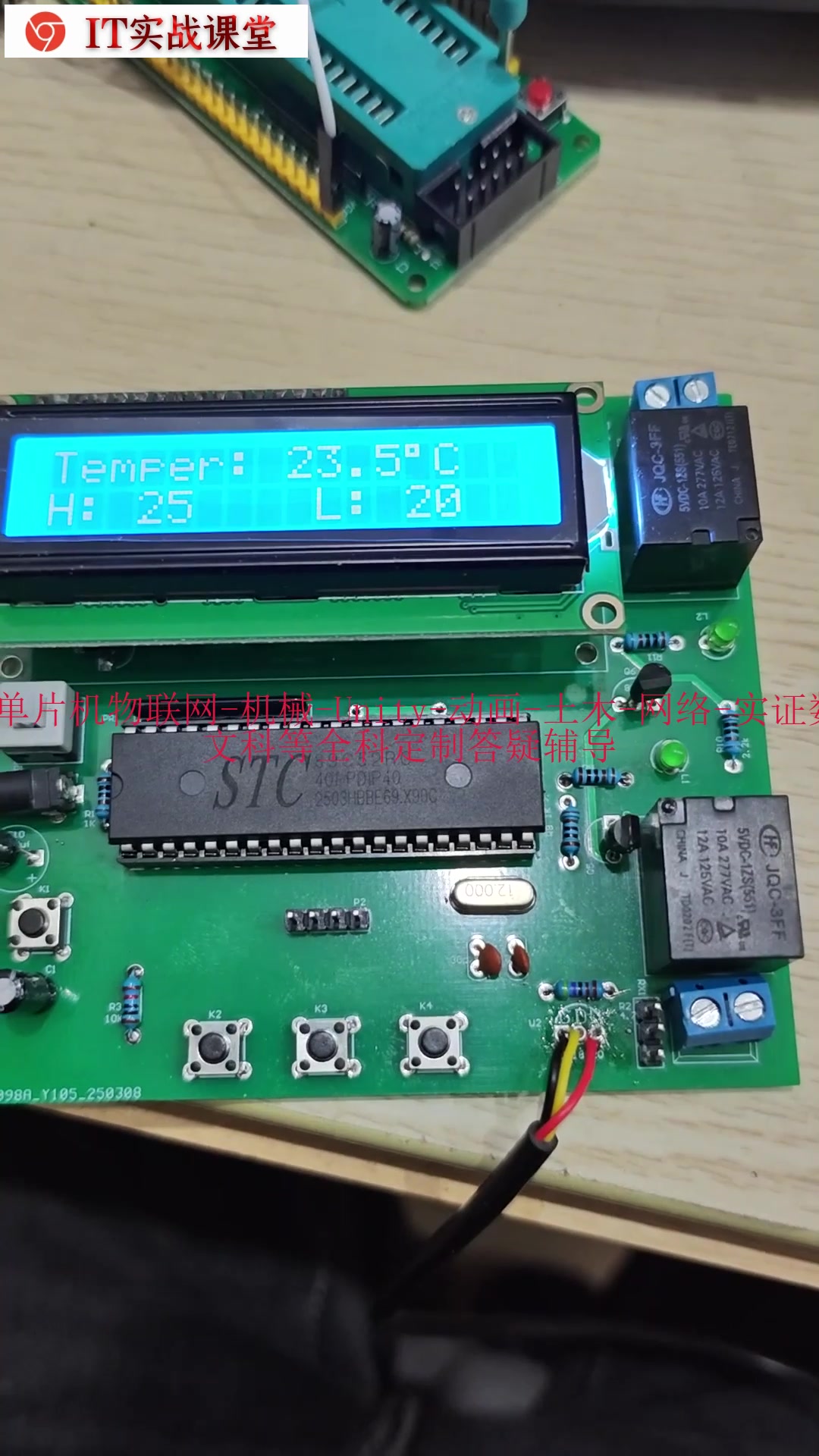

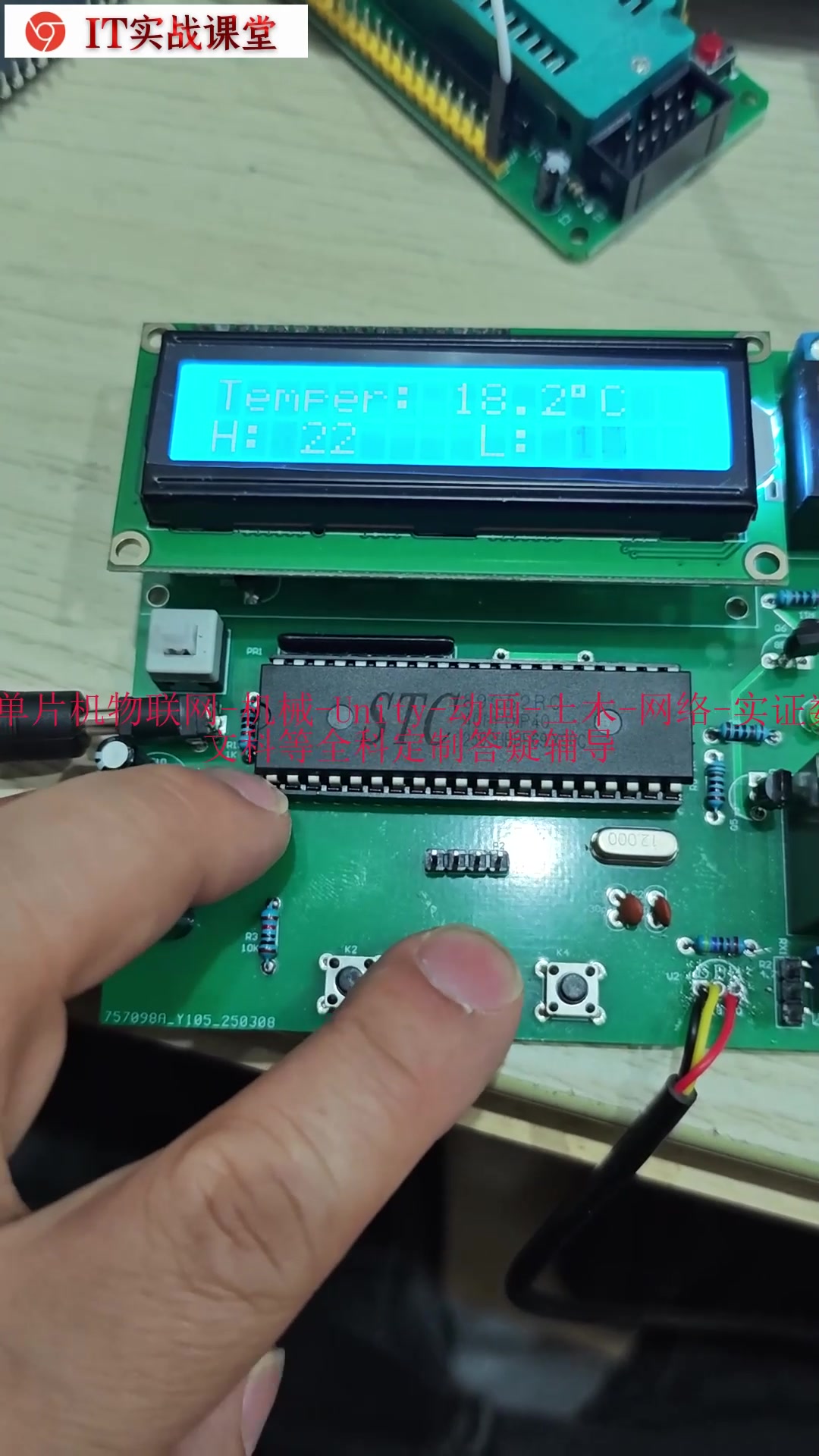

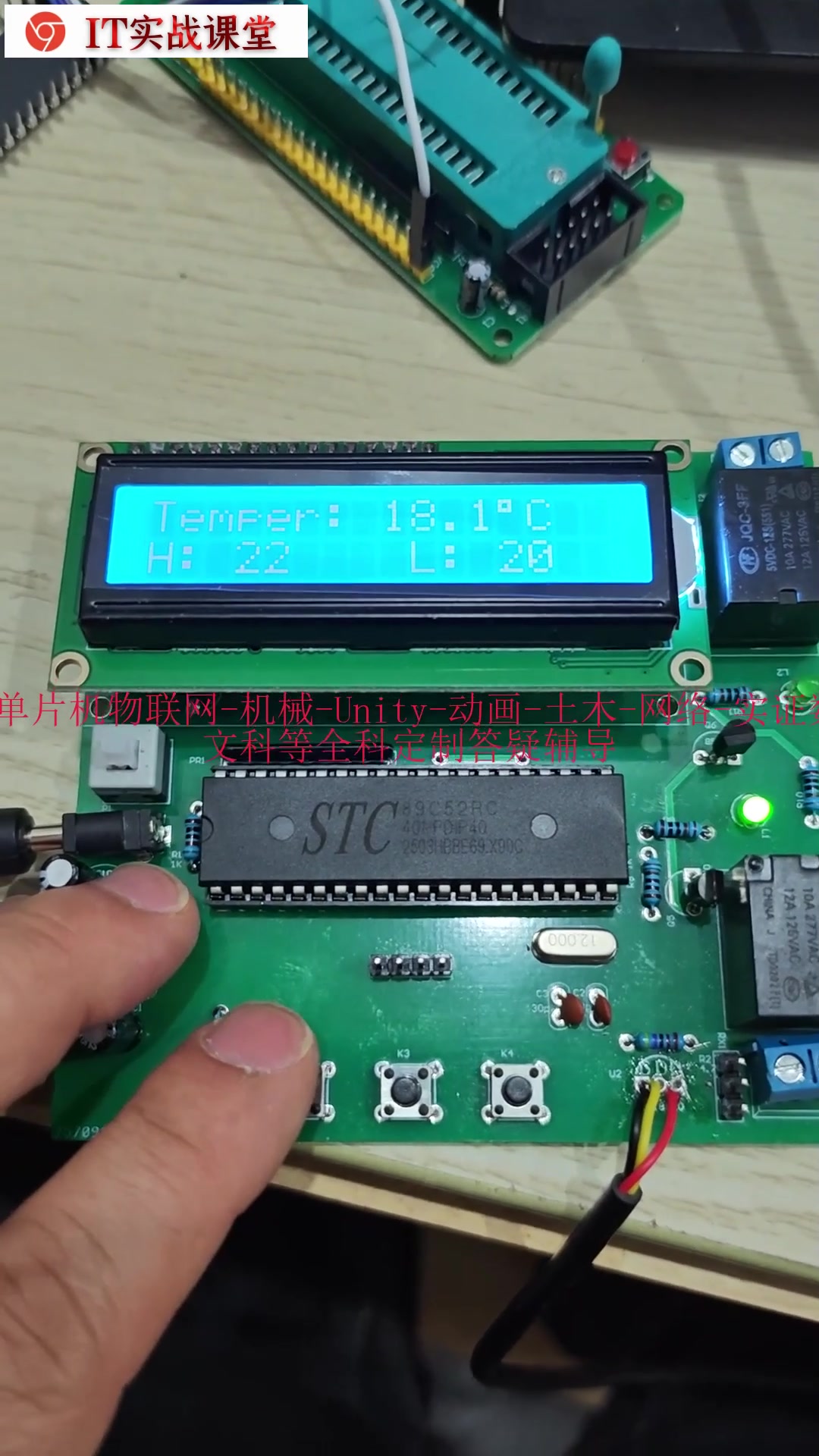

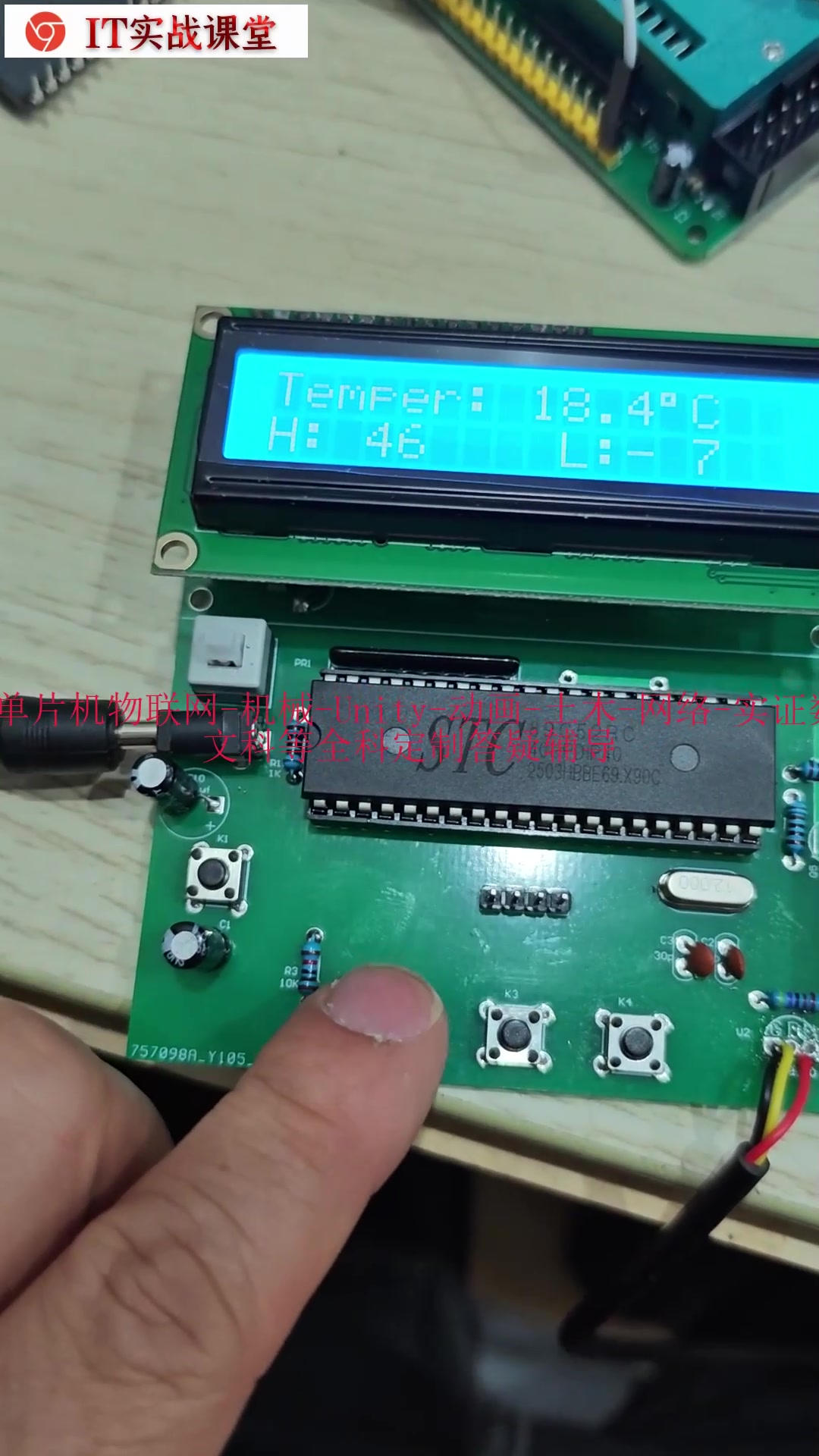

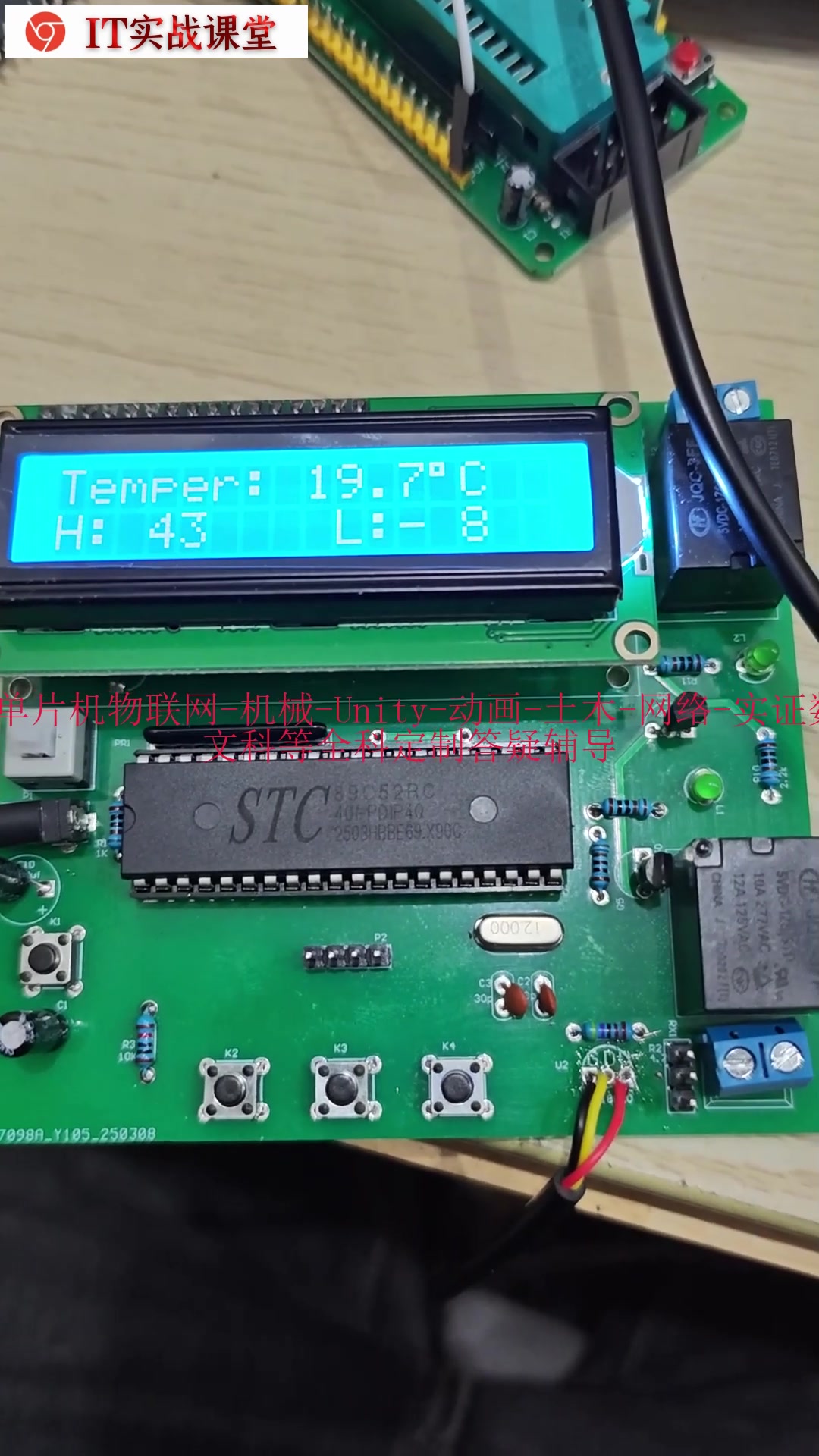

* 展示实物图，描述水箱、加热棒等部件的安装。
5.3 系统测试方案
* 测试环境：室温环境，使用高精度温度计作为参考。
* 测试仪器：万用表、高精度温度计。
5.4 测试结果与分析
* 静态性能测试：
* 传感器精度测试：对比DS18B20读数与标准温度计。
* 温度稳定性测试：在目标温度下长期运行，记录温度波动范围。
* 动态性能测试：
* 阶跃响应测试：记录系统从室温加热到一个较高设定温度的全过程。
* 绘制温度-时间响应曲线：从曲线中分析系统的上升时间、超调量、稳态误差。
* 对比位式控制和PID控制的曲线，直观展示PID算法在减小超调、提高稳定性方面的优势。
5.5 测试结果总结
* 用数据说明系统性能是否达到设计指标。
* 分析误差来源（传感器误差、热散失、算法参数等）。
5.6 本章小结

第六章 总结与展望

6.1 全文总结
* 系统地总结本设计完成的工作和最终实现的系统功能与性能。
6.2 主要成果与创新点
* 列举成果（如：成功实现了基于（STC89C52/STM32）的恒温水箱系统）。
* 提炼创新点（如：成功应用并整定了数字PID控制算法，使系统控制品质优良；硬件设计安全可靠）。
6.3 存在的问题与不足
* 诚实反思（如：仅实现了加热功能，未实现制冷；PID参数为固定值，无法自适应不同环境；外观设计较为简陋）。
6.4 未来工作展望
* 提出具体改进方向（如：增加半导体制冷模块实现双向控温；研究模糊PID或自整定PID算法；增加Wi-Fi通信功能，实现手机APP远程监控与设置；加入水位检测与防干烧保护）。

参考文献

致谢

附录

• 附录A：系统主控程序源代码（核心部分，如PID算法）

• 附录B：系统完整电路原理图

• 附录C：元器件清单

• 附录D：实物照片/测试场景图
