产品概述

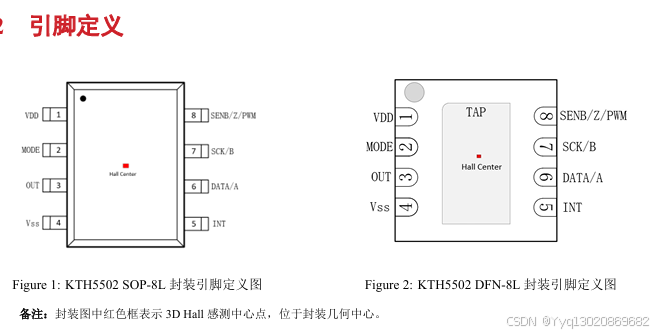

KTH5502 是一款基于垂直霍尔技术的高精度绝对角度传感器芯片，支持全角度（0–360°）测量。 芯片内部集成X、Y轴的垂直霍尔元件和Z轴的水平霍尔元件，能够同时感知磁场在X、Y、Z三个 方向的变化。得益于垂直霍尔技术优异的正交匹配特性、低失调设计和高性能信号链，KTH5502内 部通过高精度放大电路和16位ADC将磁场信号转换为数字信号，并结合专用的算法处理，实现在 XY平面内的高分辨率绝对角度输出。 芯片集成了灵活多样的输出接口（具体搭配形式请见引脚定义图以及应用电路图）: • 标准I²C/SPI 数字接口：直接读取16-bit高分辨率绝对角度值，便于与微控制器进行高效数据通 信。 • PWM输出：提供与绝对角度成比例的PWM信号，分辨率高达14bit，兼容需要模拟量或简单数 字接口的系统。 • 模拟电压信号：可以兼容MCU使用单接口ADC读取电压的使用方式。 • ABZ正交编码器输出：提供可替代传统光电编码器的增量式输出，最大支持1024线（4096步） /圈(PPR)，满足高分辨率位置反馈和速度控制需求。

主要特性

• 高精度垂直霍尔技术，支持全角度（0–360°）测量

• 16-bit 分辨率绝对角度输出

• 1.7V-3.6V 工作电压

• 丰富的接口：IIC、SPI、ABZ、PWM、模拟电压

• 最高支持转速5000转/分钟

• 适用于各种在轴无接触式场景

• 支持SOP-8L和DFN2*2-8L封装

应用领域

• 绝对角度位置检测：需要高精度角度反馈的任何应用

• 电机位置与速度控制：BLDC、步进电机、云台电机、舵机、机器人关节电机等。

• 旋转位置检测：工业旋钮、操纵杆、工业转向角传感器、油门位置、阀门开度。

• 替代传统编码器：增量式编码器(ABZ)、模拟电压信号。

• 非接触式人机交互：智能旋钮、控制面板。
