第一章 设计背景与功能需求

随着城市化进程加快和居民安全意识提升，家庭安防需求从传统的门窗防护向智能化、网络化升级。传统安防系统多采用本地报警模式，存在响应滞后、远程监控缺失等问题，难以满足现代家庭对实时安全管控的需求。STM32单片机凭借高性能处理能力、丰富的外设接口及低功耗特性，结合物联网技术可构建全方位家庭安防系统，实现异常状态实时监测、远程报警与智能联动，显著提升家庭安全防护等级。

本系统核心功能需求明确：一是实现多维度安全监测，包括门窗入侵检测（红外/磁控开关）、室内移动侦测（人体红外传感器）、烟雾火灾报警（烟雾传感器）、燃气泄漏监测（燃气传感器）；二是支持本地声光报警与远程推送，异常状态触发时，现场蜂鸣器与警示灯启动，同时通过WiFi模块向用户手机APP推送报警信息（含报警类型与位置）；三是具备远程监控与控制功能，通过APP查看传感器状态、控制摄像头抓拍画面、远程布防/撤防；四是低功耗设计，待机状态下系统电流≤50mA，支持备用电池供电（断电后续航≥4小时）。

第二章 硬件设计与选型

系统硬件以STM32L051C8T6（低功耗型号）为控制核心，构建“传感监测-核心控制-报警执行-网络通信-人机交互”的架构，核心模块如下：

传感监测模块：覆盖家庭关键安全节点：

• 门窗防护：采用HC-SR501人体红外传感器（安装于阳台、客厅）与MC-38磁控开关（安装于门窗缝隙），红外传感器检测5-7米范围内移动人体，磁控开关检测门窗开合状态，信号均接入STM32外部中断引脚，触发时立即响应；
• 危险气体检测：选用MQ-2烟雾传感器与MQ-4天然气传感器，通过模拟信号输出（0-5V）反映浓度变化，经STM32内置12位ADC采集，检测阈值分别设为烟雾≥300ppm、天然气≥500ppm；
• 环境异常监测：集成DS18B20温度传感器，实时监测室内温度（-55℃-125℃），超过60℃时触发高温预警，辅助火灾判断。

报警与执行模块：

• 本地报警：12V有源蜂鸣器（响度≥110dB）与红色LED警示灯（闪烁频率1Hz），通过继电器由STM32控制，报警时同步启动；
• 联动控制：继电器模块（2路）连接家庭灯光与排气扇，燃气泄漏时自动启动排气扇，异常入侵时开启室内灯光威慑；
• 图像采集：OV2640摄像头模块（30万像素）通过SPI接口连接STM32，报警时触发抓拍，图片存储于本地Flash。

网络通信模块：采用ESP8266 WiFi模块（通过UART与STM32通信），支持802.11b/g/n协议，实现与阿里云IoT平台的数据交互，上报传感器状态与报警信息，接收APP下发的控制指令（布防/撤防、摄像头控制），通信波特率设为115200bps，确保数据传输实时性。

电源与备用模块：

• 主电源：220V交流输入经AC-DC模块转换为5V/2A直流，为系统供电；
• 备用电源：3.7V锂电池（容量2000mAh），通过电源管理芯片（TP4056）实现充放电管理，断电时自动切换，STM32通过ADC监测电池电压，低电量时推送提醒；
• 低功耗设计：STM32空闲时进入STOP模式，仅保留外部中断与RTC时钟，通过传感器触发唤醒，降低待机功耗。

人机交互模块：配备1.44英寸TFT液晶屏（SPI接口）显示系统状态（布防/撤防、传感器数值），3个实体按键（布防键、撤防键、紧急报警键），支持本地操作与紧急求助。

第三章 软件设计与实现

软件基于Keil MDK5开发环境，采用FreeRTOS实时操作系统实现多任务调度，核心模块包括传感数据采集、报警逻辑处理、网络通信、低功耗管理、APP交互。

传感数据采集任务：

• 周期性采集（周期1秒）：烟雾、燃气浓度与温度数据，通过滑动平均滤波处理噪声，与预设阈值比较判断是否异常；
• 中断触发采集：门窗磁控开关与红外传感器触发外部中断时，立即读取状态并记录触发时间（精确到秒），避免漏报。

报警逻辑处理任务：

• 分级报警机制：一级报警（燃气泄漏、烟雾）触发立即报警+联动控制（排气扇/灯光）；二级报警（门窗入侵）延迟10秒报警（预留用户撤防时间）；三级报警（紧急按键）无延迟直接上报；
• 报警抑制：同一类型报警5分钟内仅上报1次，避免重复推送，本地报警持续3分钟后自动停止。

网络通信任务：

• 数据上报：采用JSON格式封装数据（设备ID、时间戳、传感器状态、报警类型），通过MQTT协议上传至阿里云IoT平台，心跳包周期30秒；
• 指令接收：监听平台下发的指令（如“设防”“抓拍”），解析后执行对应操作（启动所有传感器监测/控制摄像头拍照），并返回执行结果。

低功耗管理任务：

• 模式切换：撤防状态下，关闭红外传感器与摄像头，STM32进入STOP模式（电流≤10mA），仅保留磁控开关与气体传感器监测；
• 唤醒机制：设防状态下，任意传感器触发或按键操作唤醒系统，恢复正常工作模式。

APP交互功能：

• 状态监控：实时显示各传感器数值、设备在线状态、电池电量；
• 远程控制：支持布防/撤防切换、摄像头抓拍指令、报警声音关闭；
• 历史记录：查看近30天报警记录（类型、时间、处理状态）。

第四章 系统测试与优化方向

系统测试在模拟家庭环境（两室一厅）中进行，连续运行30天验证稳定性与响应性。测试结果显示：各传感器检测准确，门窗打开后0.5秒触发报警，燃气浓度超标后3秒启动排气扇；WiFi通信延迟≤2秒，报警信息推送成功率100%；断电后备用电池续航达4.5小时；待机电流（撤防状态）8mA，满足低功耗要求。

现存问题与优化方向：WiFi模块在复杂户型中存在信号盲区，可更换为LoRa模块（通信距离更远）或增加信号中继；摄像头夜间成像效果差，需增加红外补光灯并优化图像算法；当前无异常视频录制功能，可扩展MicroSD卡存储短视频（10秒/段），配合抓拍图片提升取证能力；可接入智能音箱（如小爱同学），实现语音布防/撤防与报警信息播报，提升交互便捷性。

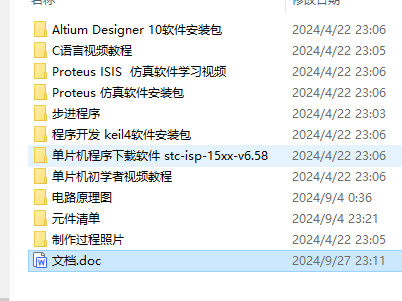

文章底部可以获取博主的联系方式，获取源码、查看详细的视频演示，或者了解其他版本的信息。
