单片机控制的智能外卖存储柜设计

第一章 绪论

在即时配送行业高速发展的背景下，外卖存放难题日益凸显，传统开放式存放易导致餐品丢失、变质或取件混乱，尤其在办公楼、小区等人员密集场景，对有序存储与便捷取件的需求愈发迫切。基于单片机的智能外卖存储柜设计，通过嵌入式控制技术与物联网理念的融合，构建具备身份验证、恒温存储、自动开关门功能的智能存储系统，旨在解决传统存放方式的诸多痛点。

单片机凭借体积小巧、控制灵活、功耗低廉及性价比高的优势，成为小型智能设备的核心控制单元。当前同类存储设备多侧重基础存放功能，在餐品保鲜、取件便捷性及安全性等方面仍有优化空间。本设计以STC89C52单片机为控制核心，整合身份识别、环境监测与执行模块，实现外卖的安全存储、精准取件与恒温保鲜，适用于多场景外卖管理，兼具实用价值与推广前景。

第二章 硬件系统设计

系统硬件以STC89C52单片机为核心控制单元，构建包含存储单元模块、身份识别模块、环境控制模块、人机交互模块及电源模块的一体化架构，确保各模块协同实现智能存储功能。

存储单元模块设计为12格独立柜体，每格配备电磁锁与门磁传感器，电磁锁接收单片机信号控制柜门开关，门磁传感器实时检测柜门状态，防止未关紧导致餐品丢失。身份识别模块采用RFID射频卡与密码按键双重验证，RFID支持配送员刷卡存件，密码按键供用户输入取件码取件，双重机制提升安全性。环境控制模块选用DS18B20温度传感器与小型加热片，温度传感器实时监测柜内温度，当低于15℃时启动加热片，维持15-25℃恒温环境，保障餐品温度。人机交互模块包含LCD1602显示屏与轻触按键，显示屏显示格口状态、柜内温度及操作提示，按键支持存件、取件、密码设置等功能。电源模块采用12V直流供电，经稳压电路转换为5V，为单片机、传感器等模块稳定供电，搭配备用电池防止断电影响使用。

第三章 软件系统设计

软件系统基于C语言在Keil C51开发环境中实现，采用模块化编程思想，包含主程序、身份验证程序、温度控制程序、柜门控制程序及人机交互程序，确保逻辑清晰与功能可扩展。

主程序负责系统初始化、模块调度与异常处理，以循环结构实现持续运行。身份验证程序分为存件与取件逻辑：配送员刷卡后，系统分配空闲格口并记录信息；用户输入正确取件码或刷卡验证通过后，触发对应格口电磁锁解锁。温度控制程序通过定时中断读取温度传感器数据，与预设阈值对比，低于15℃时启动加热片，达到25℃时关闭，维持恒温。柜门控制程序结合门磁传感器信号，若柜门未关紧超过3秒，触发蜂鸣器报警并在显示屏提示。人机交互程序优化显示逻辑，实时更新格口占用状态与温度数据，按键响应及时，支持取件码生成与修改，操作流程简洁易懂。软件设计中加入故障自诊断功能，电磁锁或传感器异常时通过显示屏提示，提升系统可靠性。

第四章 系统测试与总结

为验证系统功能有效性与稳定性，搭建模拟实际使用场景的测试平台，从功能测试与性能测试两方面开展验证工作。

功能测试中，模拟配送员存件、用户取件及低温环境场景，结果显示：身份验证响应时间≤1秒，格口分配准确，柜门开关灵活；恒温控制误差≤±1℃，有效保障餐品温度；未关紧柜门报警及时，无误报现象。性能测试持续72小时，监测不同使用频率（每小时10次存取件）下的运行状态，系统无模块故障或数据丢失，格口电磁锁使用寿命达标，平均功耗低于5W，备用电池续航可达8小时。

本设计基于单片机实现了智能外卖存储柜的核心功能，解决了传统存放方式的安全与保鲜问题。但系统存在局限：缺乏远程通知功能，取件码仅支持本地设置。未来可引入蓝牙或Wi-Fi模块，实现取件码远程发送与状态实时查看；增加格口大小调节功能，适配不同尺寸外卖；优化恒温算法，提升能源利用效率，进一步提升智能化与实用性。

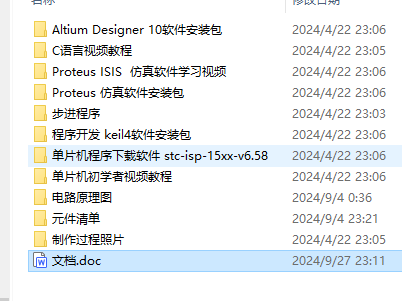

文章底部可以获取博主的联系方式，获取源码、查看详细的视频演示，或者了解其他版本的信息。
