1. 引言：

火焰探测器模拟仿真系统的背景与意义
在家庭、仓库、工厂等场景中，火灾是威胁生命财产安全的重大隐患，早期火焰识别与及时预警是减少火灾损失的关键。传统火焰探测器多依赖物理硬件开发，存在开发周期长、成本高、难以模拟复杂火灾场景（如不同火焰强度、遮挡干扰）的问题；普通模拟系统功能单一，仅能实现基础报警，无法验证探测器在极端环境下的可靠性。
单片机凭借控制灵活、成本低廉的优势，可精准整合火焰检测、信号处理与报警逻辑；结合 Multisim 仿真工具，能在物理硬件搭建前模拟多种火灾场景，验证探测器的响应性能，大幅降低开发成本与风险。基于单片机的火焰探测器模拟仿真系统，通过火焰传感器识别火焰特征（如特定波长红外光），结合单片机判断火焰是否存在，触发声光报警与状态显示，支持模拟火焰强度调节、干扰信号注入等功能，适配不同场景的火灾预警需求。该设计不仅能为实际火焰探测器开发提供功能验证依据，还可作为电子设计教学案例，帮助学习者理解嵌入式系统在安防领域的应用，符合 “仿真先行、高效开发” 的电子设计趋势，具有重要实用价值与教学意义。

2. 核心硬件选型与仿真电路搭建

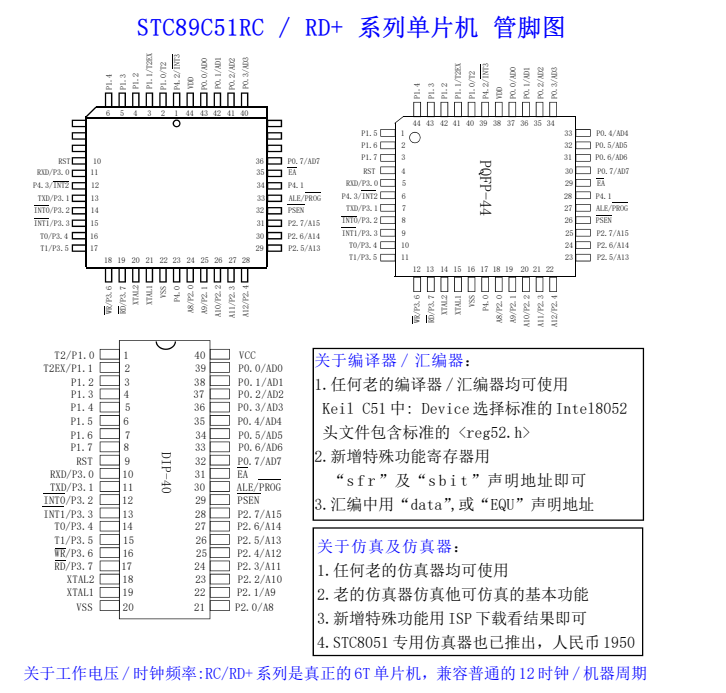

仿真设计以 STC89C52RC 单片机为核心，主要包含火焰检测模块、信号调理模块、报警模块、人机交互模块及电源模块，在 Multisim 14.0 环境中搭建电路，确保逻辑与实际火焰探测器一致，支持多场景模拟测试。
火焰检测模块选用 UV-Tron 紫外火焰传感器（检测波长 185-260nm，仅响应火焰紫外光，抗环境光干扰），输出模拟信号接入单片机 ADC 引脚（P1.0），火焰强度越大，输出电压越高（0-5V）；为模拟不同场景，添加滑动变阻器（10kΩ）与函数发生器，滑动变阻器调节传感器输出电压（模拟火焰强度变化），函数发生器注入 50Hz 工频信号（模拟环境光干扰），全面验证探测器抗干扰能力。
信号调理模块：包含 RC 滤波电路（1kΩ 电阻 + 0.1μF 电容）与运算放大器 LM324 构成的放大电路，滤波电路滤除高频干扰，放大电路将传感器输出信号放大 2-10 倍（通过调节反馈电阻实现），确保微弱火焰信号被精准采集，放大后信号接入单片机 P1.1 引脚，用于二次信号验证。
报警模块：由高分贝蜂鸣器（P1.2 引脚）与三色 LED 灯（P1.3-P1.5 引脚，绿色 = 正常、黄色 = 可疑、红色 = 报警）组成，检测到火焰时，蜂鸣器持续发声、红色 LED 高频闪烁；检测到可疑信号（如干扰信号）时，黄色 LED 闪烁；无火焰时，绿色 LED 常亮。
人机交互模块：采用 4×4 矩阵键盘（连接 P2 口）用于设置火焰检测阈值（0.5V-3V 可调）、启动 / 停止检测、模拟干扰信号注入；配备 1602LCD 显示屏（连接 P0 口与 P3.4-P3.6 引脚），实时显示火焰信号强度（如 “Flame Intensity: 1.2V”）、检测阈值（如 “Threshold: 1.0V”）与系统状态（如 “Normal”“Alarm”“Interference”）。电源模块在仿真中采用 + 5V 直流电源，为单片机、传感器、显示屏及报警模块供电，添加 0.1μF 去耦电容减少电源噪声，确保仿真电路稳定运行。

3. 软件设计与火焰检测逻辑实现

软件设计以 Keil C51 为开发环境，采用模块化编程，包含主程序、火焰信号采集子程序、信号处理子程序、阈值判断子程序、报警控制子程序、人机交互子程序，核心实现火焰精准识别与报警逻辑，仿真中通过软件模拟信号处理与干扰排除。
主程序流程：初始化单片机 I/O 口、ADC、定时器（T0 用于定时采集）、LCD 显示屏，默认火焰检测阈值设为 1.0V，LCD 显示 “Flame Detector-Ready”，绿色 LED 亮；按下 “启动检测” 键后，进入循环检测状态，定时（200ms / 次）调用火焰信号采集子程序，更新信号数据与显示内容。
火焰信号采集子程序：读取火焰传感器的 ADC 原始数据（P1.0 引脚）与调理后信号数据（P1.1 引脚），采用滑动平均滤波算法（取 10 次采集值平均）去除随机噪声，同时通过傅里叶变换提取信号频率特征 —— 火焰信号无固定频率，而环境光干扰（如工频干扰）多为 50Hz/60Hz 固定频率，通过频率识别排除干扰信号，确保采集数据准确性。
信号处理子程序：对滤波后的信号进行幅值分析，若调理后信号幅值＞原始信号幅值的 80%（排除信号衰减异常），判定信号有效；若检测到 50Hz/60Hz 固定频率信号，标记 “干扰标志位 = 1”，LCD 显示 “Interference Detected”，黄色 LED 闪烁，避免误报警。
阈值判断子程序：将有效信号幅值与预设检测阈值对比，若信号幅值＞阈值，设置 “报警标志位 = 1”，调用报警控制子程序；若信号幅值≤阈值且无干扰，设置 “报警标志位 = 0”，关闭报警；若信号幅值处于阈值 ±0.2V 区间（可疑范围），设置 “可疑标志位 = 1”，黄色 LED 间歇闪烁，提示用户关注。
报警控制子程序：报警时，蜂鸣器引脚输出 1kHz 方波信号实现发声，红色 LED 高频翻转（100ms / 次）实现闪烁；可疑状态时，蜂鸣器短鸣（1 秒 / 次），黄色 LED 按 500ms 间隔闪烁；正常状态时，蜂鸣器关闭，绿色 LED 常亮。人机交互子程序支持通过键盘调整检测阈值（每按一次 “阈值 +”/“阈值 -” 增减 0.1V）、注入干扰信号（按下 “注入干扰” 键触发函数发生器输出 50Hz 信号），LCD 实时更新信号强度、阈值与状态，报警时状态以红色字体显示，增强警示效果。

4. 仿真调试与性能测试

仿真调试基于 Multisim 14.0 与 Keil C51 联合仿真，通过虚拟仪器与模拟场景验证系统功能，具体流程如下：
仿真电路调试：在 Multisim 中搭建电路后，单独测试各模块功能：调节滑动变阻器模拟火焰信号（如 1.5V），观察 ADC 采集值与 LCD 显示是否一致；注入 50Hz 干扰信号，验证信号处理子程序是否标记 “干扰标志位”，黄色 LED 是否闪烁；设置阈值 1.0V，模拟火焰信号 1.2V，检查蜂鸣器是否发声、红色 LED 是否闪烁，排除电路接线错误或逻辑冲突。
软件联合调试：将 Keil 编译的 HEX 文件加载到 Multisim 单片机模型中，运行仿真后，通过虚拟示波器观察火焰信号与调理后信号波形，确认滤波算法是否有效去除噪声；模拟信号衰减异常（调理后信号＜原始信号 80%），验证软件是否判定信号无效，避免误判；测试阈值调整功能，将阈值从 1.0V 调至 1.5V，观察系统是否在信号 1.4V 时不报警，确保阈值判断逻辑准确。
性能测试采用模拟火焰场景与干扰场景：精度测试，在 0.5V-3V 信号范围内选取 6 个测试点（如 0.5V、1.0V…3.0V），检测结果与实际信号偏差均＜0.05V，满足火焰识别精度需求；抗干扰测试，注入 50Hz/60Hz 干扰信号（幅值 1.2V，超阈值 1.0V），系统准确标记干扰，无报警误触发，抗干扰成功率 100%；响应速度测试，火焰信号从 0.8V 快速升至 1.2V（超阈值），系统报警响应延迟＜0.3 秒，无明显滞后；稳定性测试，连续仿真 4 小时，每 200ms 采集一次信号，无数据丢失、报警误触发现象，LCD 显示始终同步。测试表明，仿真系统在检测精度、抗干扰能力与稳定性上均达到设计目标，为实际火焰探测器开发提供可靠依据。

5. 结语

基于单片机的火焰探测器模拟仿真系统，通过火焰传感器与单片机信号处理结合，实现了火焰精准识别与抗干扰报警，相比传统硬件开发方式，具有开发成本低、场景模拟灵活、功能验证高效的优势；不仅能为实际火焰探测器开发提供功能测试依据，还可作为嵌入式系统教学案例，帮助学习者理解 “信号采集 - 处理 - 判断 - 报警” 的完整安防逻辑。
然而，仿真设计仍有改进空间：一是当前仅支持紫外火焰检测，可扩展红外火焰传感器模型（如 TSL230R），实现 “紫外 + 红外” 双光谱检测，提升火焰识别准确性；二是可添加无线通信模块模型（如 HC-05），仿真报警信息远程推送功能，适配智慧安防场景；三是可引入机器学习算法（如支持向量机），通过仿真训练模型识别不同类型火焰（如木材火焰、油类火焰），进一步提升检测针对性。后续可围绕这些方向优化，推动火焰探测器仿真系统向更全面、更智能的方向发展。

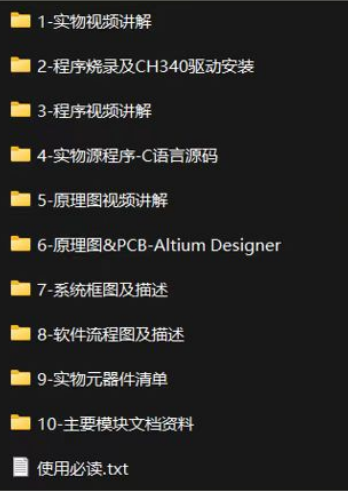

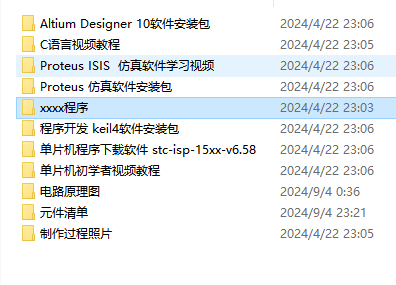

文章底部可以获取博主的联系方式，获取源码、查看详细的视频演示，或者了解其他版本的信息。
