一、OTA说明

概念

    OTA：Over-the-Air Technology，即空中下载技术。

    OTA升级：通过OTA方式实现固件或软件的升级。

    只要是通过无线通信方式实现升级的，都可以叫OTA升级，比如网络/蓝牙。

    通过有线方式进行升级，叫本地升级，比如通过UART，USB或者SPI通信接口来升级设备固件。

 优点

    1.通过OTA方式，可以对分布在各地的设备进行软件升级，而不必让运维人员各地奔波。

    2.物联网平台支持通过OTA方式进行设备固件升级，是智能设备修复系统漏洞、实现系统升级的手段。

    3.在迅速变化和发展的物联网市场，新的产品需求不断涌现，因此对于智能硬件设备的更新需求就

    变得空前高涨，设备不再像传统设备一样一经出售就不再变更。通过固件升级用户提供更好的服务。

实现原理

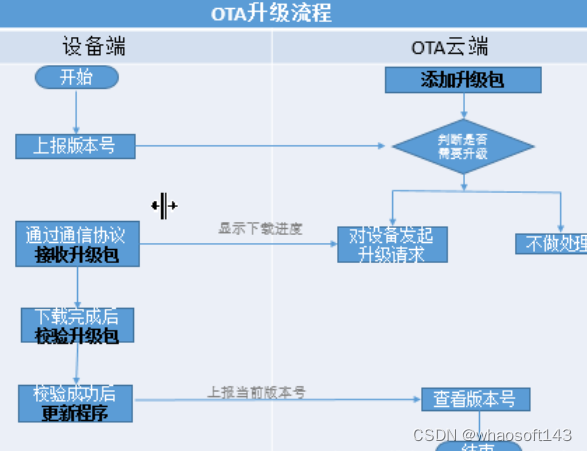

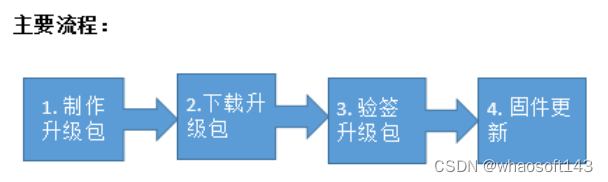

    核心流程：

    1.制作升级包

    2.下载升级包

    3.验签升级包

    4.更新程序

下载方式：

    不管采用OTA方式还是有线通信方式升级，下载升级包的方式包括后台式下载和非后台式下载两种模式。

    后台式下载：

    在升级的时候，新固件在后台悄悄下载，即新固件下载属于应用程序功能的一部分，在新固件下载过程中，应用可以正常使用，也就是说整个下载过程对用户来说是无感的，下载完成后，系统再跳到BootLoader程序，由BootLoader完成新固件覆盖老固件的操作。

    比如智能手机升级Android或者iOS系统都是采用后台式方式，新系统下载过程中，手机可以正常使用。

 非后台式下载：

    在升级的时候，系统需要先从应用程序跳入到BootLoader程序，由BootLoader进行新固件下载工作，下载完成后BootLoader继续完成新固件覆盖老固件的操作，至此升级结束。

    早先的功能机就是采用非后台来升级操作系统的，即用户需要先长按某些按键进入bootloader模式，然后再进行升级，整个升级过程中手机正常功能都无法使用。

新旧固件覆盖模式：

    新固件替换老固件覆盖的两种方式：双区模式和单区模式。

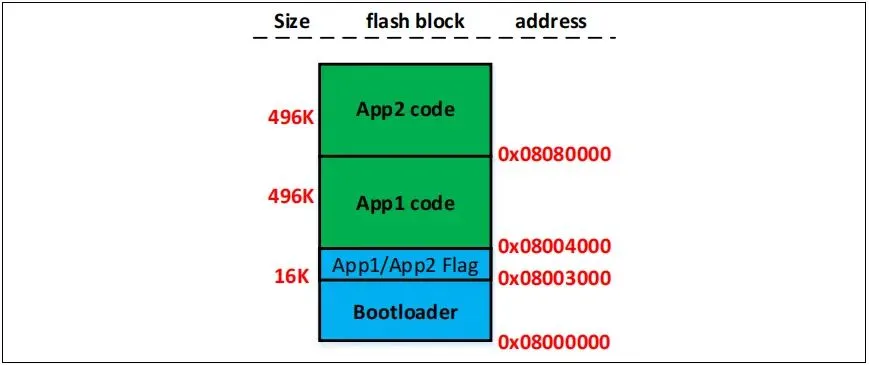

    双区模式：

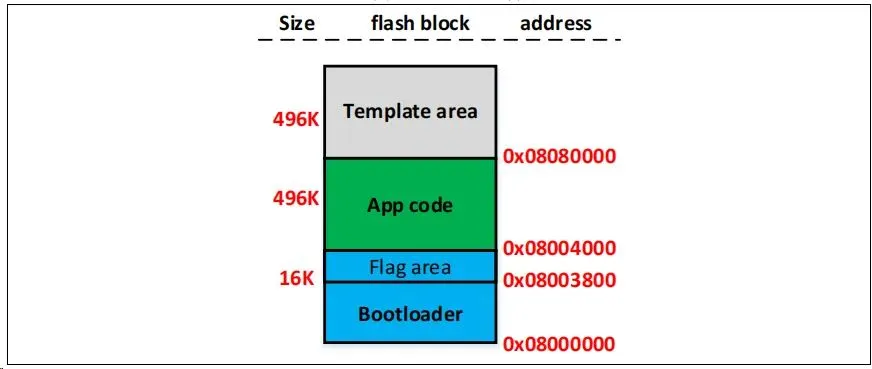

    双区模式中老固件和新固件在flash中各占一块bank（存储区）。假设老固件放在bank0（运行区）中，新固件放在bank1（下载区）中，升级的时候，应用程序先把新固件下载到bank1中，只有当新固件下载完成并校验成功后，系统才会跳入BootLoader程序，然后擦除老固件所在的bank0区，并把bank1的新固件拷贝到bank0中。

    后台式下载必须采用双区模式进行升级。

    优点：

    升级过程中出现问题或者新固件有问题，它还可以选择之前的老固件老系统继续执行而不受其影响。

    缺点：

    多占用flash空间的一个存储区，在系统资源比较紧张的时候较为困难。

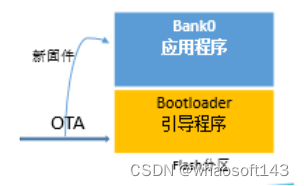

单区模式：

    单区模式的非后台式下载只有一个bank0（运行区），老固件和新固件共享这一个bank0。升级的时候，进入bootloader程序后先擦除老固件，然后直接把新固件下载到同一个bank中，下载完成后校验新固件的有效性，新固件有效升级完成，否则要求重来。

    优点：

    跟双区模式相比，单区模式节省了Flash空间的一个bank，在系统资源比较紧张的时候，单区模式是一个不错的选择。

    缺点：

    如果升级过程中出现问题或者新固件有问题，单区模式碰到这种情况就只能一直待在bootloader中，然后等待再次升级尝试，此时设备的正常功能已无法使用，从用户使用这个角度来说，可以说此时设备已经“变砖”了。

    相比较，双区模式虽然牺牲了很多存储空间，但是换来了更好的升级体验。

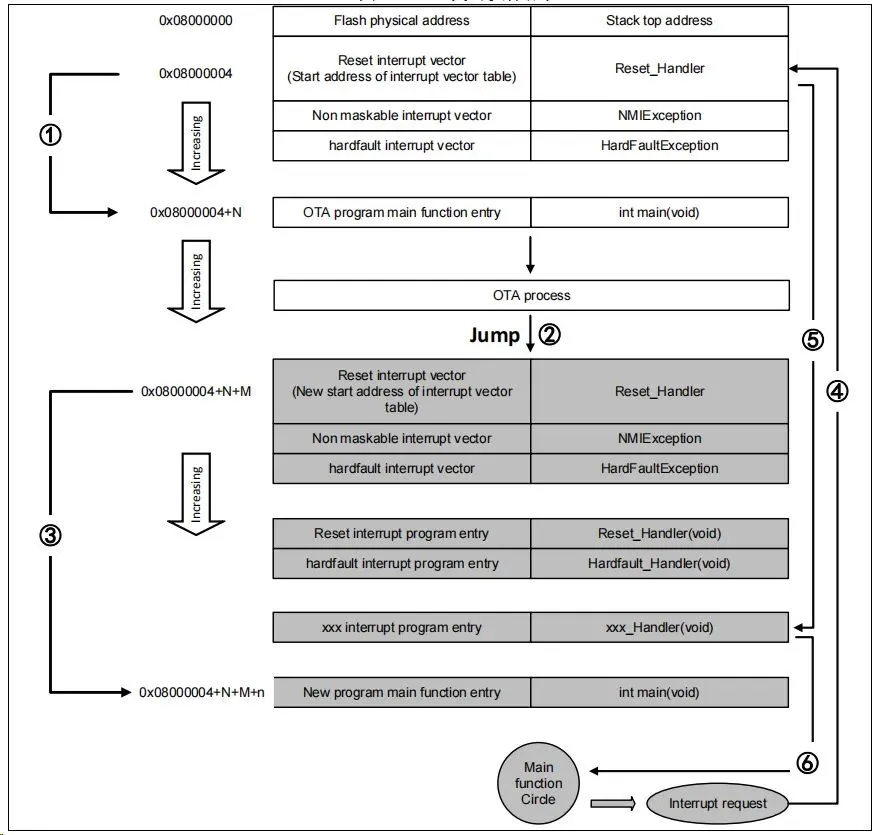

MCU OTA升级

    以MCU（微控制器）固件升级为例，讲解嵌入式裸机程序的OTA升级。由于裸机固件是固化在设备的存储器（如flash）中，即存储器中保存的是机器码，对MCU进行OTA固件升级，也就是要实现通过OTA方式将存储器中旧固件的机器码替换为新固件的机器码。

数字签名

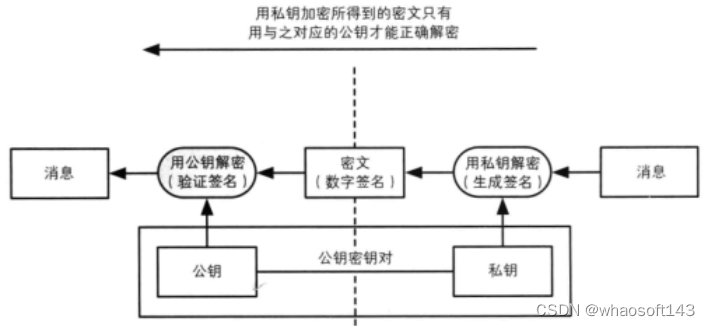

    签名：

    A给B发送消息，A先计算出消息的消息摘要，然后使用自己的私钥加密消息摘要，被加密的消息摘要就是签名。

    验签：

    B收到消息后,也会使用和A相同的方法计算消息摘要，然后用A的公钥解密签名，并与自己计算出来的消息

    摘要进行比较，如果相同则说明消息是A发送给B的，同时,A也无法否认自己发送消息给B的事实。

    B使用A的公钥解密签名文件的过程，叫做"验签"。

密码学基础概念：

    1.什么是消息摘要？

    2.什么是非对称加解密？私钥与公钥？

    3.什么是数字签名？

    数字签名的作用：

    保证数据完整性，机密性和发送方角色的不可抵赖性。

    消息摘要函数：

    MD4、MD5、SHA-1、SHA-256、SHA-384、SHA-512

    数字签名算法：

    RSA、Rabin方式、ElGamal方式、DSA

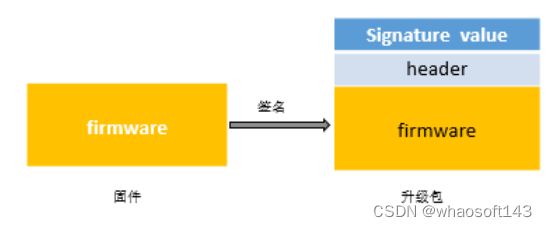

制作升级包

    通过签名工具使用签名算法对固件进行数字签名，签名后的文件即为升级包。

    升级包的内容一般包括firmware、header和signature value。

• Firmware:固件
• Header:头部信息。存放配置信息，如版本号、产品类型等。
• Signature value:签名值。对firmware和header签名后的值。

 签名工具：

    上位机软件，能计算固件的签名值，并将固件打包为升级包的格式。

    固件签名：

    上位机软件先计算整个固件的消息摘要，使用非对称密码的私钥对摘要进行加密，

    被加密后的消息摘要数据就是签名值。

    固件签名的意义：

    计算hash值可以识别固件是否被篡改和伪装，确保固件的完整性。

    使用非对称秘钥签名方便后续验证升级包身份的合法性。

下载升级包

    根据上位机软件和MCU设备约定的通信协议，上位机软件将升级包通过OTA方式发送给MCU设备，

    MCU设备收到数据后，根据通信协议解析出升级包的数据，并将升级包的数据保存到存储器中。

    通信协议的作用：

    通讯双方约定俗成地用于数据交流的格式。

    下载的方式：

    1.在应用程序中下载：后台式

    2.在BootLoader中下载：非后台式

 验签升级包

    MCU设备接收完所有的升级包后，先计算升级包中固件的摘要，然后使用非对称秘钥的

    公钥解密升级包的签名值，如果解密出来的固件摘要与自己计算的摘要相同，则验签成功。

 更新固件

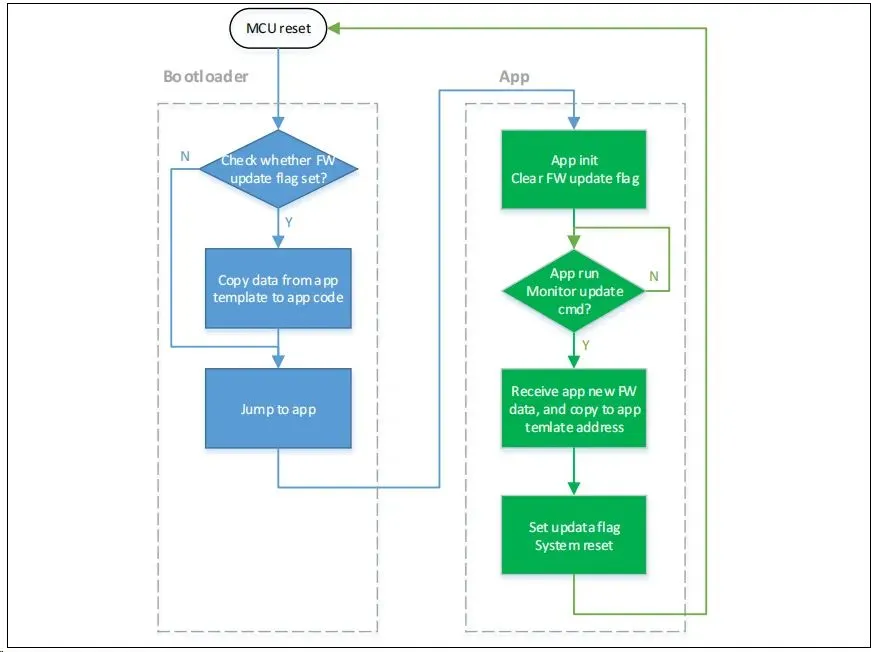

    验签成功保证了固件的完整性和合法性后，MCU设备从应用程序进入BootLoader程序，

    在BootLoader程序中将flash中的新固件数据搬运到旧固件的存储区，将其覆盖。

    然后BootLoader程序启动固件运行，此时固件为新固件。

    flash固件数据更新：

    擦除flash，写flash。

Linux OTA升级

    Linux系统的组成：

    主要由三大部分组成，包括uboot(引导启动程序)、kernel(内核)和rootfs(根文件系统)。

    三者在flash中的分区如下：

    应用程序存放于rootfs。

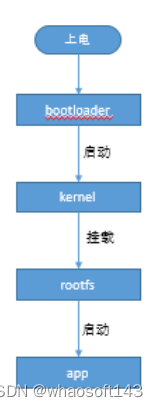

Linux系统的启动流程：

系统升级

    Linux系统由uboot\kernel\rootfs三大部分组成，对Linux系统进行升级，也就是对flash中这三个分区的数据进行更新替换。

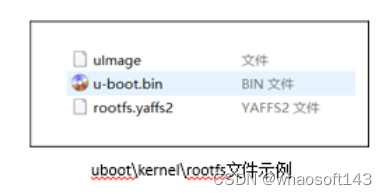

    由于uboot\kernel\rootfs在flash分区中是以二进制数据存储的，与MCU固件在flash中存的是二进制数据一样，包括uboot\kernel\rootfs的升级文件也是以二进制数方式直接写入到对应的Flash分区。其升级方式与MCU固件的升级原理基本是一致的。

    一般可在uboot中下载升级包来升级uboot\kernel\rootfs ，与MCU在BootLoader程序中完成升级类似。

应用程序升级

    在Linux系统中，应用程序是存放在文件系统中，并以可执行程序文件的方式存在，其在系统中就是文件，这与MCU固件存放在flash分区的方式不同。

    应用程序的升级流程与MCU固件、Linux系统升级基本一致。应用程序的升级除了可以升级可执行文件外，还可以升级配置文件等。

    应用程序升级流程：

    制作升级包（打包签名工具）、下载升级包（下载工具）、升级包验签、程序更新

    与MCU OTA升级区别：

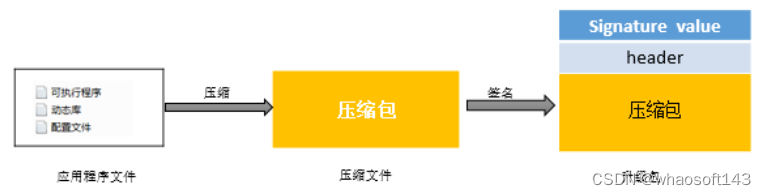

    制作升级包：将应用程序相关的文件（可执行程序、库文件、配置文件等）打包为压缩包

    作为一个整体再进行签名。

 升级包下载和验签通过后，将压缩包解压，可以得到应用程序的相关文件。

    应用程序的更新，可以通过启动应用程序的程序来更新，如启动脚本、启动程序，类似MCU升级的BootLoader程序作用。

    更新方式：

    1.直接覆盖旧程序；

    2.保留旧程序，执行新程序；

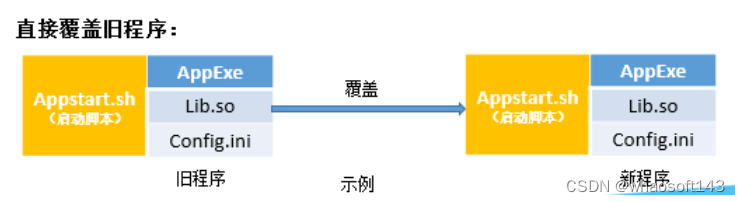

    直接覆盖旧程序：

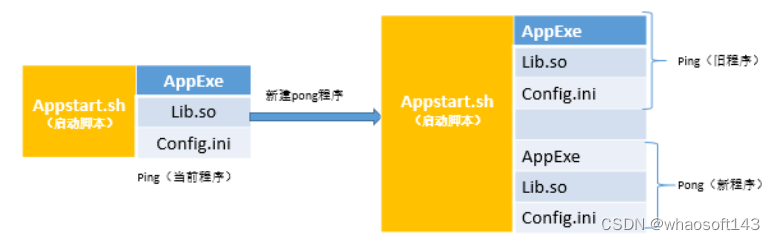

    保留旧程序，执行新程序：

    如ping\pong操作。

总结

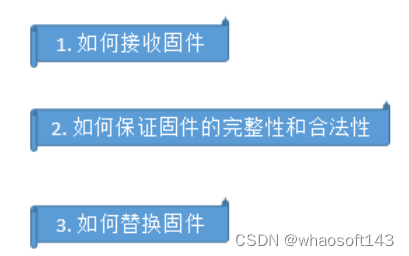

    OTA升级的核心：

二、蓝牙空中升级(BLE OTA)~原理与步骤

如何实现BLE OTA？什么叫DFU？如何通过UART实现固件升级？又如何通过USB实现固件升级？怎么保证升级的安全性？什么叫双区（dual bank）DFU？什么叫单区（single bank）DFU？什么叫后台式（background）DFU？本文将对上述问题进行探讨。

DFU过程中涉及的所有操作步骤所对应的脚本都放在百度云盘上，云盘链接如下所示：

链接: https://pan.baidu.com/s/1FKTfY3Q_zBVvviO7KC7Gyg#list/path=%2Fblog

密码: y8fb

脚本是按照SDK版本进行分类的，建议大家把自己SDK版本对应的脚本下载下来，然后跟着第3章的操作步骤一步一步去实现自己的DFU。

1.概述

所谓DFU（Device Firmware Update），就是设备固件升级的意思，而OTA（Over The Air）是实现DFU的一种方式而已，准确说，OTA的全称应该是OTA DFU，即通过空中无线方式实现设备固件升级。只不过大家为了方便起见，直接用OTA来指代固件空中升级（有时候大家也将OTA称为FOTA，即Firmware OTA，这种称呼意思更明了一些）。只要是通过无线通信方式实现DFU的，都可以叫OTA，比如2G/3G/4G/WiFi/蓝牙/NFC/Zigbee，他们都支持OTA。DFU除了可以通过无线方式（OTA）进行升级，也可以通过有线方式进行升级，比如通过UART，USB或者SPI通信接口来升级设备固件。

不管采用OTA方式还是有线通信方式，DFU包括后台式（background）和非后台式两种模式。后台式DFU，又称静默式DFU（Silent DFU），在升级的时候，新固件在后台悄悄下载，即新固件下载属于应用程序功能的一部分，在新固件下载过程中，应用可以正常使用，也就是说整个下载过程对用户来说是无感的，下载完成后，系统再跳到BootLoader模式，由BootLoader完成新固件覆盖老固件的操作，至此整个升级过程结束。比如智能手机升级Android或者iOS系统都是采用后台式DFU方式，新系统下载过程中，手机可以正常使用哦。非后台式DFU，在升级的时候，系统需要先从应用模式跳入到BootLoader模式，由BootLoader进行新固件下载工作，下载完成后BootLoader继续完成新固件覆盖老固件的操作，至此升级结束。早先的功能机就是采用非后台式 DFU来升级操作系统的，即用户需要先长按某些按键进入bootloader模式，然后再进行升级，整个升级过程中手机正常功能都无法使用。

下面再讲双区DFU（dual bank）和单区DFU（single bank），双区或者单区DFU是新固件和老固件覆盖的两种方式。后台式DFU必须采用双区模式进行升级，即老系统（老固件）和新系统（新固件）各占一块bank（存储区），假设老固件放在bank0中，新固件放在bank1中，升级的时候，应用程序先把新固件下载到bank1中，只有当新固件下载完成并校验成功后，系统才会跳入BootLoader模式，然后擦除老固件所在的bank0区，并把新固件拷贝到bank0中。非后台式DFU可以采用双区也可以采用单区模式，与后台式DFU相似，双区模式下新老固件各占一块bank（老固件为bank0，新固件为bank1），升级时，系统先跳入BootLoader模式，然后BootLoader程序把新固件下载到bank1中，只有新固件下载完成并校验成功后，才会去擦除老固件所在的bank0区，并把新固件拷贝到bank0区。单区模式的非后台式DFU只有一个bank0，老固件和新固件分享这一个bank0，升级的时候，进入bootloader模式后立马擦除老固件，然后直接把新固件下载到同一个bank中，下载完成后校验新固件的有效性，新固件有效升级完成，否则要求重来。跟非后台式DFU双区模式相比，单区模式节省了一个bank的Flash空间，在系统资源比较紧张的时候，单区模式是一个不错的选择。不管是双区模式还是单区模式，升级过程出现问题后，都可以进行二次升级，都不会出现“变砖”情况。不过双区模式有一个好处，如果升级过程中出现问题或者新固件有问题，它还可以选择之前的老固件老系统继续执行而不受其影响。而单区模式碰到这种情况就只能一直待在bootloader中，然后等待二次或者多次升级尝试，此时设备的正常功能已无法使用，从用户使用这个角度来说，你的确可以说此时设备已经“变砖”了。所以说，虽然双区模式牺牲了很多存储空间，但是换来了更好的升级体验。

可参考下面三个图来理解上述过程。

2. Nordic nRF5 SDK DFU工作原理

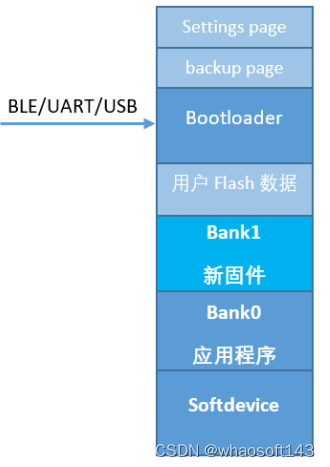

Nordic nRF5 SDK软件架构跟其他家有点不一样，程序存储区最开始部分放得不是Bootloader，而是蓝牙协议栈Softdevice，应用程序则紧挨着Softdevice，Bootloader则被nRF5 SDK放在程序存储区的最上面，整个存储区结构图如下所示。如果用户还有Flash数据需要存放，那么这些数据紧挨着BootLoader下面。

目前Nordic SDK默认只提供非后台式DFU开箱即用的例子（SDK16.0开始也支持后台式DFU框架），即系统必须先跳到BootLoader中，然后才能通过BLE/UART/USB去接收新的固件。如上所示，如果采用双区模式DFU，那么Bank0放的是应用程序，即老固件，Bank1放的是新固件。平时，Bank1为空或者忽略，系统只跑Bank0里面的应用程序；升级的时候，先跳到BootLoader，然后接收新固件并把它放在Bank1中，最后把Bank1里面的固件拷贝到Bank0中。如果采用单区模式，则没有Bank1这个区。平时，系统只跑Bank0里面的代码；升级的时候，跳到BootLoader，先擦除Bank0里面的老程序，并把新固件直接放在Bank0中。

根据升级时如何跳转到Bootloader，Nordic SDK又将DFU分为按键式DFU和非按键式（Buttonless）DFU，所谓按键式DFU，就是上电时长按某个按键以进入bootloader模式，而非按键式DFU，就是整个DFU过程中设备端无任何人工干预，通过BLE/UART/USB接口给应用程序发送一条指令，应用程序收到指令后再自动跳入bootloader模式。不管是按键式DFU还是非按键式DFU，两者只是进入BootLoader的方式不一样，其余基本一样，尤其是BootLoader工作过程基本上是一模一样的。后面只会阐述非按键式DFU的过程，按键式DFU以此类似，就不再赘述。

程序跳到BootLoader后，根据BootLoader需不需要对新固件进行验签，Nordic SDK又把DFU分为开放式DFU和安全式DFU（又称签名DFU）。开放式DFU，BootLoader不做任何验证，直接把新固件接收下来。安全式DFU，BootLoader存有一把公钥，BootLoader会先用这把公钥验证新固件的签名，只有验签通过，才允许后续的工作：比如把新固件接收下来；如果验签失败，BootLoader将拒绝升级，重新跳回应用程序。

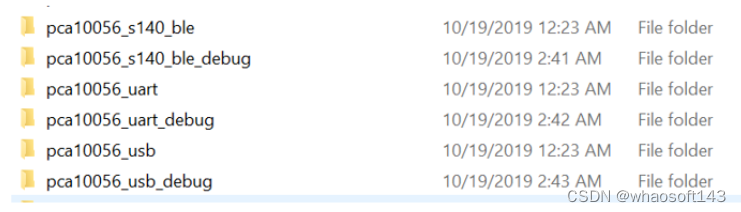

BootLoader可以通过不同的通信接口来接收新的固件，目前Nordic SDK支持BLE，UART和USB三种接口，所以大家可以在Nordic SDK中看到如下三种工程目录：

 其中pca0056表示nRF52840对应的开发板编号，S140对应Softdevice的型号，然后ble有两个目录：无debug和有debug，uart和usb也包含同样的两个目录。有debug和无debug两者功能是一样的，两者的区别是：debug版本BootLoader支持日志打印（大家可以通过打印出的日志去理解BootLoader的工作过程），并可以忽略各种校验，debug版本占据的代码空间要大很多；无debug版本 BootLoader不支持日志打印功能并且版本和有效性校验是强制的。正式量产的时候推荐使用无debug版本以节省代码空间。这里要强调一下，不管是debug版本还是无debug版本，两者都可以用Keil进行单步和断点调试。

BLE，UART和USB只是通信方式不一样，他们遵守的DFU流程是一模一样的，这里会以BLE通信接口为例，详细阐述DFU过程，UART和USB与之类似，就不再赘述。

讲述DFU升级之前，先讲一下nRF52的启动流程，上电后，系统先执行softdevice，softdevice通过读取UICR一个寄存器的值，来判断目前系统是否有BootLoader，如果没有BootLoader，系统直接跳到application；如果有BootLoader，系统先跳到BootLoader，BootLoader再根据目前的情况来决定是进入升级模式还是跳往application，BootLoader主要判断如下几种情况：

• 按键是否按下
• 保持寄存器GPREGRET1是否为0xB1
• 上次DFU过程是否还在进行中
• 应用程序校验是否通过

如果按键没有按下，GPREGRET1不为0xB1，本次复位不是上次DFU的继续，并且应用程序校验通过，那么BootLoader就会直接跳到application，去执行application应用程序。那怎么去校验应用程序的有效性呢？为此BootLoader引入了一个放在Flash的结构体参数：m_dfu_settings_buffer（数据类型：nrf_dfu_settings_t），这个结构体参数虽然只有896字节，但由于Flash只能按页擦除，所以这个参数实际占用了一个Flash page，这个page称为settings page，settings page放在Flash的最后一个页面，settings page目前有2个版本：版本1（SDK15.2及以前版本）和版本2（SDK15.3及以后版本），版本2可以兼容版本1，前面所述的896字节是指settings page版本2的大小。Settings page包含的信息比较多，大家用得比较多的是：

• 各种版本信息
• DFU升级过程信息
• Application image的CRC值和大小
• 应用程序的bonding信息
• Init command内容
• application/softdevice的启动校验信息（版本2才有）

版本1的settings page只校验application image的CRC值，如果CRC匹配，则认为application有效。版本2的settings page不仅可以校验application image的CRC值，还可以校验application/softdevice的CRC值或者hash值或者签名，你可以选择你自己想要的校验方式，只有CRC值或者hash值或者签名校验通过（三选其一），应用程序才算有效，这时BootLoader才会跳到application去执行。为了保证settings page在发生意外时，比如写settings page过程中发生了复位或者掉电，系统也能正确恢复，SDK15及以后版本引入了一个backup page，backup page也占用一个Flash page，内容和settings page一模一样。

上面是没有触发升级的情况下nRF52的正常启动流程，那如果要执行DFU升级，流程又是怎么样的呢？下面详细讲一下无按键式BLE OTA的工作流程。

1)      正常启动后，系统运行在应用程序中，此时手机通过app发送一条开始DFU的指令给设备，设备收到指令后，将GPREGRET1赋值0xB1，并触发软复位

2)      复位后，系统再次进入BootLoader，因为GPREGRET1等于0xB1，BootLoader进入DFU模式，等待新固件接收

3)      手机先将init packet发送给设备，设备先做前期检验prevalidation，主要是各种版本校验以及签名验签，校验通过后，更新settings  page并准备开始数据接收

4)      接收新固件。每接收4kB数据，回复一次CRC校验值，直至整个新固件image接收完毕，如果新固件校验通过（版本1校验CRC值，版本2校验hash值），就会去invalidate（无效化） bank0里面的老固件，更新settings page，并再次触发软复位

5)      BootLoader启动后发现有新固件需要activate（激活），此时会去擦掉bank0里面的固件，并把bank1里面的固件拷贝到bank0，然后更新settings page，并再次触发软复位。注：上面讲的是dual bank的流程，single bank与之相似，只不过在第3）步的时候就会去擦除老固件

6)      BootLoader再次启动后，检查新image的有效性，校验通过后，跳到新的application去执行代码

从上面流程可以看出，DFU过程中，系统需要跑两段完全独立的代码：Application和BootLoader，Application和BootLoader都支持蓝牙功能，也就是说，两者都有自己的蓝牙广播和蓝牙连接。这里面有一个问题：当系统从Application跳到BootLoader后，手机怎么辨别两者为同一个设备？很多人会说，可以让BootLoader和Application两者的广播名字一样，根据广播名字的一致性，来判断二者来自同一个设备。这种方法存在两个问题：一大部分手机都支持GATT cache（缓存）功能，当application跟手机相连后，手机会把application的GATT数据缓存下来以加快下次连接的速度（这个现象在苹果手机最明显），之后如果系统跳到BootLoader，然后再跟手机相连，如果两者的蓝牙设备地址一样，手机会认为是同一个设备，从而跳过服务发现的过程而直接使用之前缓存下来的GATT数据，这样会导致BootLoader的服务无法被手机发现，从而出现升级失败。二如果多个设备同时在升级，而我们仅仅依靠广播名字来决定两者属不属于同一个设备，这会导致设备A application有可能跟设备B的BootLoader进行错配。为了解决这个问题，Nordic提出了两套方案。方案一，假设application的蓝牙设备地址为x，跳到BootLoader后蓝牙设备地址会变成x+1，这样手机就可以通过这种地址+1的方式来辨别两者属不属于同一个设备，由于application和BootLoader使用不同的蓝牙设备地址，前面的GATT缓存问题也就不存在。关于方案一，有一个问题需要特别注意：如果你想修改例子默认的蓝牙设备地址（比如使用IEEE的public蓝牙MAC地址），此时一定要记得同时更改application和BootLoader的蓝牙设备地址，使他们满足+1的条件，否则Nordic手机DFU库无法辨别两者是否属于同一个设备，以致于无法完成OTA过程。方案二，application和BootLoader的蓝牙设备地址一模一样，但设备跟手机执行配对和bonding操作，设备跟手机bonding后，就可以支持service changed indicate操作，这样跳到BootLoader后可以让手机主动再执行一次服务发现过程，从而解决GATT缓存问题。

很多人对签名验签不是很理解，这里详细说一下它的工作原理。首先，你需要一对公私钥，其中私钥用来生成新固件的签名，公钥用来验证签名的有效性，大家可以用nrfutil来生成自己需要的公私钥对，公私钥制作成功后，私钥一定要妥善保管（一般放在云端），千万不能丢，否则你自己也无法升级自己的设备；也不能被第三方知道，否则升级的安全性就不能保证了。公钥可以变成一个.c文件，并覆盖DFU工程下的同名文件：dfu_public_key.c 。其次，BootLoader要支持签名验签密码算法，这个DFU代码已经有了，并且有四种后端可选：micro-ecc，cc310_bl，Oberon和mbedtls，四选其一即可（这4种后端，只有cc310是硬件实现，其余都是软件实现），nRF52840推荐选择cc310作为算法后端，其他nRF52芯片推荐选择micro-ecc作为算法后端。micro-ecc效率高，占用的代码空间最小，但它的版权是CPOL，只要你能接受CPOL，那么推荐使用micro-ecc；反之，如果接受不了CPOL版权，而且硬件又不支持cc310，那么推荐使用Oberon，不过Oberon占用的代码空间比micro-ecc要大一些，这个大家注意一下。再次，手机端要生成新固件的签名，并把新固件的签名传给设备端。大家还是可以用nrfutil去生成新固件的签名。最后，BootLoader接收到新固件hash值和签名，并使用自己的公钥对该签名进行验签。这里说一下，由于nrfutil是PC端应用程序，所以它可以集成各种加密算法库，并完成上面提及的公私钥对，hash和签名的生成工作。

3. DFU升级步骤详解3.1 安全式蓝牙空中升级步骤

如前所述，Nordic SDK已经提供了DFU例子，下面我们一步一步给大家讲解如何通过Nordic SDK来实现无按键式蓝牙空中升级。欲实现空中升级，设备需要同时下载softdevice，应用程序，BootLoader程序，以及BootLoader settings page。其中BootLoader代码位于目录：SDK根目录\examples\dfu\secure_bootloader，然后在该目录下选择你对应的板子和工程。Application对应的目录：SDK根目录\examples\ble_peripheral\ble_app_buttonless_dfu，而softdevice所在目录：SDK根目录\components\softdevice。

下面我们以nRF52832/PCA10040和S132/SDK16为例阐述无按键式蓝牙空中升级实现步骤，其他芯片/softdevice/SDK原理与之类似，这里就不再赘述。当然，不同芯片不同softdevice不同SDK，他们的实现脚本还是会有一些细微差别，所以强烈建议大家去百度网盘下载跟大家相匹配的脚本，百度网盘里面各个脚本的命名规则请参考3.2节。

1)      安装PC版nrfutil。nrfutil安装有两种方式，一种是直接下载exe文件，一种是以Python的方式进行安装。nrfutil.exe直接下载链接为：https://github.com/NordicSemiconductor/pc-nrfutil/releases，记得把nrfutil.exe所在目录放在Windows环境变量中。Python方式安装nrfutil步骤如下所示：

• 安装Python2.7或者Python3.7，下载地址：https://www.python.org/downloads/，安装成功后请确保Windows环境变量包含Python目录
• 通过pip安装最新版的nrfutil，即打开Windows命令行工具CMD（管理员权限），输入如下命令：pip install nrfutil，即可以完成nrfutil的安装。
• 安装完成后，在Windows命令行工具输入：nrfutil version，如果可以正确显示版本信息，说明安装已经成功

对于Windows用户，nrfutil运行需要几个特殊的DLL库，而这几个库有些Windows机器是没有的，如此，可往：https://www.microsoft.com/en-us/download/details.aspx?id=40784下载

2)      通过nrfutil生成公私钥对。

• 私钥生成命令：nrfutil keys generate priv.pem （priv.pem就是私钥）
• 公钥生成命令：nrfutil keys display --key pk --format code priv.pem --out_file dfu_public_key.c （dfu_public_key.c就是公钥）
• 大家务必要保存好私钥priv.pem，以后每次升级新固件时，都会通过这个私钥对它进行签名，一旦priv.pem丢失或者被暴露，DFU将无法进行或者变得不安全

3)      请确保已把Nordic nRF5 SDK开发环境搭建成功

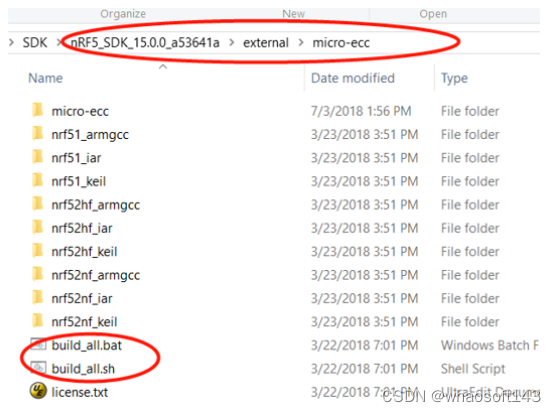

4)      生成micro-ecc算法库。由于micro-ecc是第三方算法库，需要用户自己去安装（这个是版权的要求，没办法直接编译放在SDK中）。请先确保电脑已安装了git和GCC编译器，然后直接点击SDK如下目录的build_all脚本，就可以自动完成micro-ecc算法库的安装。为了方便一些开发者评估，我这里在自己电脑上生成了micro-ecc算法库，micro-ecc目录编排结构有两种：SDK14及以后版本是一种目录结构（百度云盘压缩包名称：micro_ecc_new.rar），SDK13和SDK12又是一种目录结构（百度云盘压缩包名称：micro_ecc_old.rar），这两个压缩包只是目录不一样，里面的算法库内容其实是一样的，这两个压缩包大家都可以在前面的百度云盘中找到，以供大家评估使用。大家下载下来后，直接覆盖同名目录即可。注意：百度云盘里面的micro-ecc库仅供大家评估使用，如要商用，请大家按照上面步骤去生成。

 5)      编译bootloader代码。将刚才的dfu_public_key.c取代SDK根目录\examples\dfu下的同名文件，然后使用Keil编译如下目录中的工程：

SDK根目录\examples\dfu\secure_bootloader\pca10040_ble\arm5_no_packs，或者nRF5SDK160098a08e2\examples\dfu\secure_bootloader\pca10040_s132_ble\arm5_no_packs

，将生成的hex文件改名为：bootloader.hex（注：本文所有项目都会采用Keil工程来讲解，如果你使用其他IDE，请选择其对应的工程文件进行编译，不管是Keil还是其他IDE，除了编译时候选择的工程文件不一样，其余都大同小异，大家可以举一反三完成其他IDE的相应工作）

6)      编译application代码。请编译工程：

SDK根目录 \examples\ble_peripheral\ble_app_buttonless_dfu\pca10040\s132\arm5_no_packs，将生成的hex文件改名为：app.hex

7)      生成BootLoader settings page。Bootloader settings page存储在Flash最后一个page，如前所述，BootLoader settings page有2个版本，他们的生成脚本命令如下所示：

• 版本2生成命令： nrfutil settings generate --family NRF52 --application app.hex --application-version 1 --bootloader-version 1 --bl-settings-version 2 settings.hex
• 版本1生成命令： nrfutil settings generate --family NRF52 --application app.hex --application-version 1 --bootloader-version 1 --bl-settings-version 1 settings.hex

8)      烧写固件。将上文生成的3个hex文件和softdevice hex文件merge成一个文件，然后通过nrfjprog或者nRF Connect桌面版进行烧写，相关命令如下所示：

• 合并hex文件命令： mergehex --merge bootloader.hex settings.hex --output bl_temp.hex mergehex --merge bl_temp.hex app.hex s132_nrf52_7.0.1_softdevice.hex --output whole.hex
• 烧写hex文件命令（以nrfjprog为例）： nrfjprog --eraseall -f NRF52 nrfjprog --program whole.hex --verify -f NRF52 nrfjprog --reset -f NRF52

9)      通过nrfutil生成新固件对应的zip包：new_app.zip。zip包包含新固件（新固件广播名改为：Nordic_New，其余跟老固件一模一样）和init包，zip包一般通过云端下发到手机app，手机app再通过蓝牙下载到设备中。生成zip包的命令如下所示：

nrfutil pkg generate --application app_new.hex --application-version 2 --hw-version 52 --sd-req 0xCB --key-file priv.pem SDK160_app_s132.zip

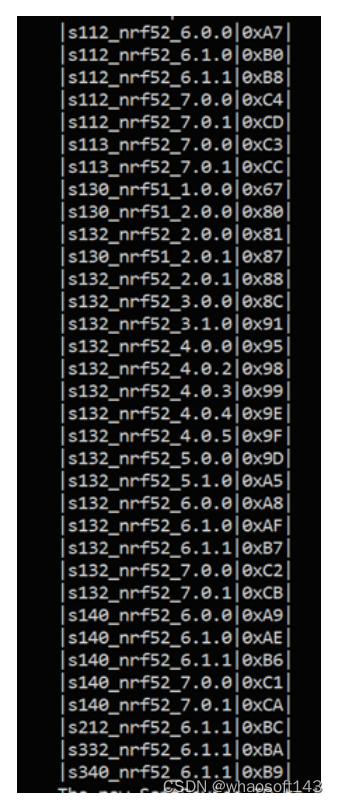

其中，--application表示新固件hex文件。--hw-version表示板子版本，只要BootLoader里面的hw version和这里的hw version对应起来，大家可以改成任何自己想要的值。--key-file 表示签名用的私钥文件。--sd-req表示老固件运行在哪个版本softdevice上，这个值一定要跟自己的softdevice相匹配，否则无法升级，各个softdevice版本ID信息可以通过命令“nrfutil pkg generate --help”获得，如下为当前所有softdevice ID列表：

 10)   将“new_app.zip”拷贝到手机上。安卓和苹果手机都可以通过微信的‘文件传输助手’拷过去，非常方便。请注意，手机nRF Connect和nRF Toolbox都支持DFU功能，苹果手机拷贝的时候可以随便选择其中一个app。

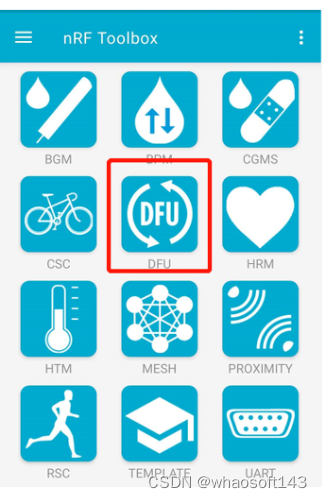

11)   通过手机版nRF Connect或者nRF Toolbox进行蓝牙空中升级，这里以nRF Connect为例阐述升级详细步骤，nRF Toolbox与此类似，就不再赘述

• 第8）步完成后，开发板就可以正常跑起来，并广播为Nordic_Buttonless

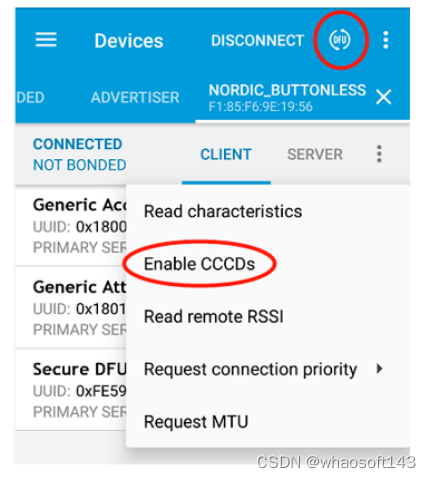

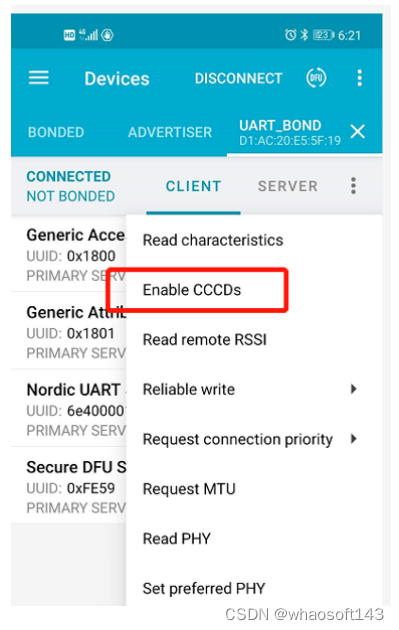

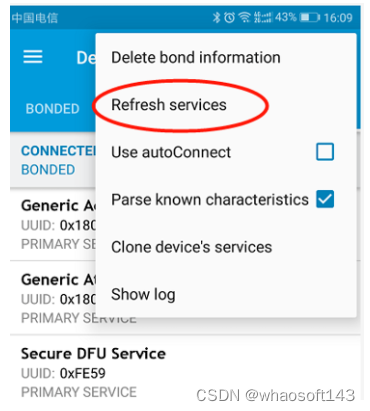

• 连接该设备，使能CCCD（这一步可选），然后选择“DFU”，如下所示：

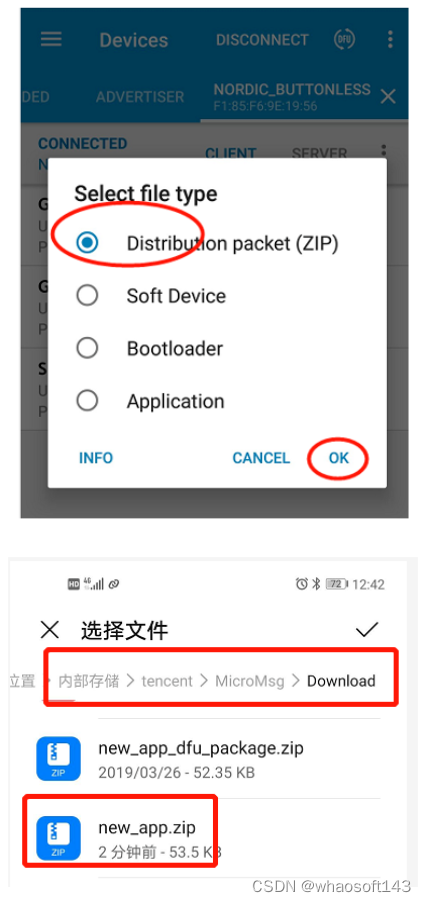

• 选择“DFU”后，将跳出一个对话框，让你选择新固件对应的zip包。由于zip包放在了微信下面的download目录下，我们需要通过文件浏览器找到这个zip包，大家可以先用系统自带的文件浏览器打开这个zip包（如果打开失败，那么大家就要去下载一些第三方的文件浏览器了，比如es explorer），相关操作界面如下所示：

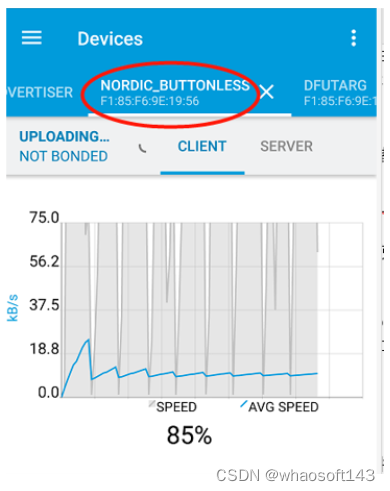

• 一旦zip包打开成功，升级过程开始，界面如下所示：

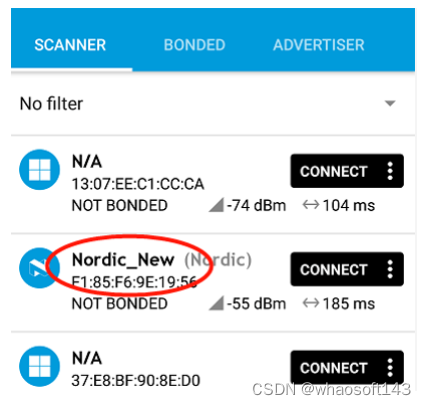

• 升级成功后，设备将运行新固件，即广播名字将变成：Nordic_New，如下所示：

如上以nRF52832/S132为例阐述了Nordic SDK实现无按键式签名式蓝牙空中升级的详细步骤，Nordic SDK有多个版本，从SDK13.0.0到现在SDK16.0.0，他们的升级步骤基本上一模一样，大家完全可以参考上述步骤来做。SDK12升级步骤也与上述步骤基本一样，唯一如下地方需要注意一下：

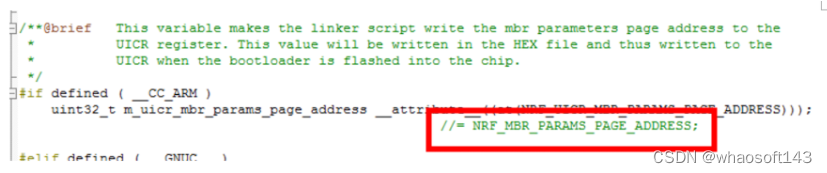

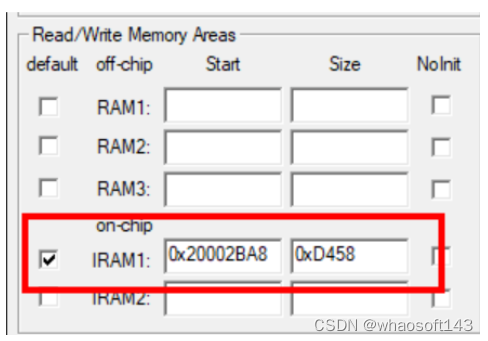

• 编译application代码的时候，把如下语句注掉，否则会造成BootLoader和application两者的hex文件相冲突

•

3.2节会按照上述步骤，对一些经典的安全式BLE OTA例子进行测试，并生成可直接运行的脚本，以供大家参考。

3.2 各种安全式蓝牙空中升级例子

3.1节是以升级nRF52832 application为例，详细阐述了安全式BLE OTA步骤。除了升级application，有的人还需要升级softdevice和BootLoader；除了52832，有的人还会用52840/52833/52811/52810/51822等；除了SDK16.0.0，有的人还会用SDK15.3/15.2/14.2/12.3等。为此我选了一些经典组合，将他们DFU用得的所有脚本都做好了，并进行了实际测试，有需要的可以去百度网盘下载。这些脚本在百度网盘的命名规则为：安全模式_固件传输接口_升级哪一部分固件_SDK版本号_芯片型号.rar，比如secure_ble_S132_app_SDK160_nRF52832.rar表示采用安全签名，固件通过BLE传输，BLE使用S132协议栈，升级的时候只升级application而不升级BootLoader和SoftDevice，基于SDK16.0.0和nRF52832。

目前百度网盘上传了如下安全式BLE OTA示例脚本（注：这些脚本都经过我的测试，全都可以直接运行）：

• secure_ble_S132_app_SDK160_nRF52832.rar
• secure_ble_S140_app_sd_bl_SDK160_nRF52840.rar
• secure_ble_S132_app_SDK153_nRF52832.rar
• secure_ble_S132_app_SDK152_nRF52832.rar
• secure_ble_S132_app_SDK150_nRF52832.rar
• secure_ble_S140_app_SDK150_nRF52840.rar
• secure_ble_S132_app_SDK142_nRF52832.rar
• secure_ble_S132_app_SDK123_nRF52832.rar
• secure_ble_S130_app_SDK123_nRF51.rar

3.3 通过UART口进行安全式固件升级示例脚本

我们以nRF52810为例来阐述如何通过UART进行安全式固件升级步骤：

1)      请参考3.1节第1）到第4）步，完成nrfutil安装，mico-ecc算法库生成，以及公私钥生成

2)      编译bootloader代码。将刚才的dfu_public_key.c取代SDK根目录\examples\dfu下的同名文件，确保sdk_config.h中的NRF_BL_DFU_ENTER_METHOD_BUTTON为1，然后使用Keil编译如下目录中的工程：

SDK根目录\ examples\dfu\secure_bootloader\pca10040e_uart\arm5_no_packs

，将生成的hex文件改名为：bootloader.hex

3)      编译application代码。3.1节讲述OTA的时候，我们选择的例子是ble_app_buttonless_dfu，因为我们是通过蓝牙给设备发送一条命令，从而让设备进入DFU模式。通过串口升级固件，如何进入DFU模式，取决于你的应用设计，你可以采用通过发送蓝牙命令让其进入DFU模式，也可以通过上电检测按键是否按下以决定是否进入DFU模式。如果想采用ble_app_buttonless_dfu作为application，那么你需要把该工程中的main函数如下语句删掉（这些语句是为蓝牙版BootLoader设计的，我们现在是UART版BootLoader，不支持这些语句）：

err_code = ble_dfu_buttonless_async_svci_init();APP_ERROR_CHECK(err_code);

这里我们选择以上电检测按键的方式来决定是否进入DFU模式，并以ble_app_blinky作为应用例子，请直接编译如下工程：

SDK根目录\examples\ble_peripheral\ble_app_blinky\pca10040e\s112\arm5_no_packs，将生成的hex文件改名为：app.hex

4)      生成BootLoader settings page并同时烧写老固件，双击“program.bat”即可完成，这个脚本是使用nrfjprog来完成固件烧写的。

5)      生成新固件zip包并进行UART DFU，双击“dfu.bat”即可完成，这个脚本是使用nrfutil作为UART主机，并将新固件通过电脑COM口传给设备的。请记得一定要修改脚本中的UART对应的电脑COM口，否则升级无法完成。

注：所有bat脚本都可通过右键选择Notepad++打开，然后查看里面包含的具体命令，并按照自己的需求进行修改。如需进一步理解脚本中的命令，请参考3.1节的说明。

上述所有操作步骤已打包并上传到百度网盘，请去网盘下载文件：secure_uart_app_SDK160_nRF52810.rar，这个文件已经过我的测试，大家可以直接使用。

3.4 通过USB口进行安全式固件升级示例脚本

我们以nRF52840为例来讲述如何通过USB进行安全式固件升级，其实通过USB口升级固件步骤与3.3节的操作几乎一模一样，唯一不同的是，选择如下目录的BootLoader工程进行编译：

SDK根目录\ examples\dfu\secure_bootloader\pca10056_usb\arm5_no_packs

通过USB口进行安全式固件升级示例脚本已打包并上传到百度网盘，请去网盘下载文件：

secure_usb_app_SDK160_nRF52840.rar，这个文件已经过我的测试，大家可以直接使用。

3.5 通过USB口进行开放式固件升级示例脚本

我们还是以nRF52840为例来讲述如何通过USB进行开放式固件升级，其升级步骤与3.3节的操作几乎一模一样，唯一不同的是，选择如下目录的BootLoader工程进行编译：

SDK根目录\ examples\dfu\open_bootloader\pca10056_usb\arm5_no_packs

相关脚本已上传百度网盘，请下载：

open_usb_app_SDK160_nRF52840.rar，这个文件已经过我的测试，大家可以直接使用。

3.6 开放式蓝牙空中升级（Legacy DFU）步骤

所谓开放式OTA，是指OTA过程中，不需要检验新固件的签名，也就是说BootLoader代码里面不包含公钥及相关密码算法库，升级的时候，只校验版本信息，版本校验通过，就可以开始升级流程。Nordic SDK目前支持两套开放式OTA方案，一套是SDK15和SDK16提供的，一套是SDK9/SDK10/SDK11提供的。SDK15/16提供的开放式OTA工作原理和流程，与安全式OTA基本上一样，只不过删掉了签名验签部分。SDK9/SDK10/SDK11提供的开放式OTA也叫legacy OTA DFU，它的工作流程与SDK15/16略有不同，下面将以nRF52832/S132为例，阐述如何在SDK11中实现无按键式开放式蓝牙空中升级，详细步骤如下所示：

1)         编译bootloader代码，请使用Keil编译目录“nRF5_SDK_11.0.0_89a8197\examples\dfu\bootloader\pca10040\dual_bank_ble_s132\arm5_no_packs”中的工程，将生成的hex文件改名为bootloader.hex

2)         编译application代码，请编译目录“nRF5_SDK_11.0.0_89a8197\examples\ble_peripheral\ble_app_hrs\pca10040\s132_with_dfu\arm5_no_packs”中的工程，将生成的hex文件改名为app.hex

3)         将softdevice，bootloader和app三个hex文件合成一个文件，命令如下所示：

mergehex --merge s132_nrf52_2.0.1_softdevice.hex app.hex bootloader.hex –output whole.hex

4)         烧写固件到设备中，大家可以用nRF Connect桌面版烧写，也可以通过nrfjprog烧写，nrfjprog烧写命令如下所示：

nrfjprog.exe --eraseall -f NRF52nrfjprog --program whole.hex --verify -f NRF52

5)         另外我们还需要在Flash中写一个application有效标志位，从而上电后程序直接跑到application中去执行，而不是停留在bootloader中不出来，其对应的命令如下所示：

nrfjprog --memwr 0x0007F000 --val 0x01 --verify -f NRF52

6)         用老版本的nrfutil生成新固件对应的zip包。该zip包除了包含新固件image，还包含一些配置信息。升级时，zip包会通过云端下发到手机端app，手机端app再把zip包传给蓝牙设备以进行固件升级。请使用老版本nrfutil（版本号0.3.0）来生成该zip包，老版本nrfutil跟随nRFgo studio一起安装的，只要你安装了nRFgo studio，老版本nrfutil就会自动安装好，并放在目录“C:\Program Files (x86)\Nordic Semiconductor\nRFgo Studio”中。生成zip包对应的命令如下所示：

nrfutil dfu genpkg --application app_new.hex --application-version 1 SDK110_app_s132.zip

7)         把上述的‘SDK110_app_s132.zip’拷到手机中，安卓和苹果手机都可以通过微信的‘文件传输助手’拷过去，非常方便。注：手机nRF Connect和nRF Toolbox都支持DFU功能，苹果手机拷贝的时候可以随便选择其中一个app。

8)         使用nRF Connect或者nRF Toolbox来完成DFU过程。这里以nRF Connect为例来阐述整个升级过程。

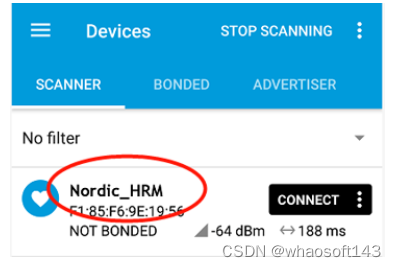

• 成功执行完第5）步后，如果开发板运行正常，那么它将进行广播，广播名字为：Nordic_HRM

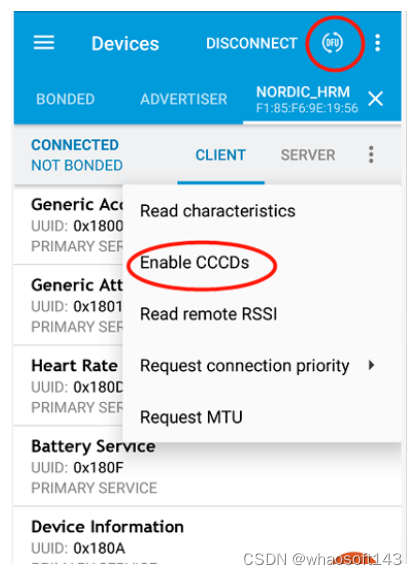

• 连接该设备，并使能CCCD，然后选择“DFU”

•

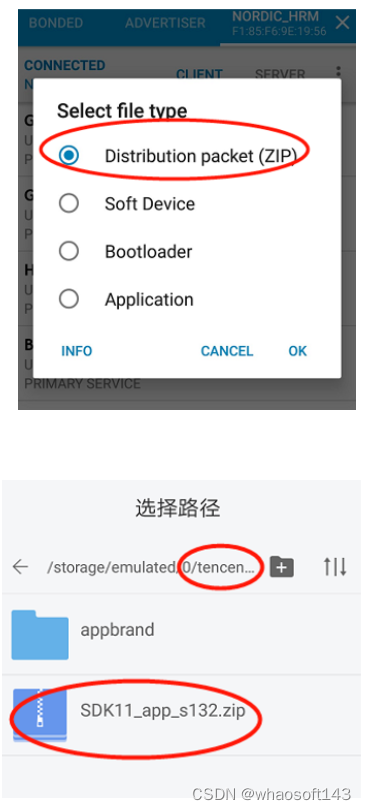

• 选择“DFU”后，将跳出一个对话框，让你选择新固件对应的zip包。由于zip包放在了微信下面的download目录下，我们需要通过文件浏览器找到这个zip包，大家可以先用系统自带的文件浏览器打开这个zip包（如果打开失败，那么大家就要去下载一些第三方的文件浏览器了，比如es explorer），相关操作界面如下所示：

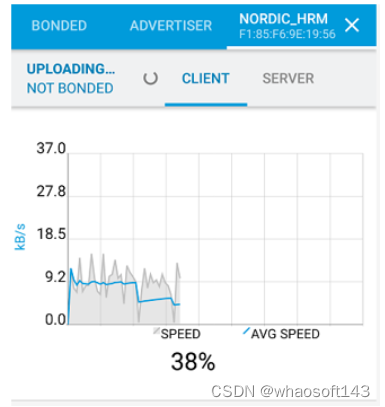

• 一旦zip包打开成功，升级过程开始，界面如下所示：

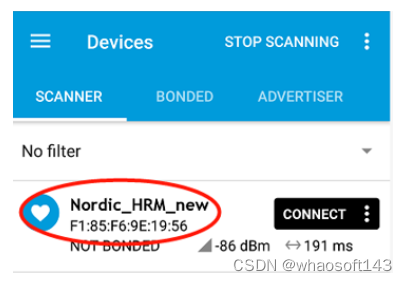

• 升级成功，设备将自动启动，此时你会看到新固件已经在运行，广播名字也变成了：Nordic_HRM_new，如下所示：

目前百度网盘上传了如下开放式BLE OTA示例脚本（注：这些脚本都经过我的测试，全都可以直接运行）：

• open_ble_S132_app_SDK110_nRF52832.rar
• open_ble_S130_app_SDK110_nRF51.rar

如果你的应用是基于SDK11开发的，并且需要集成DFU功能，请参考上述例子ble_app_hrs来移植DFU功能，主要工作包括两部分：一把BLE_DFU_APP_SUPPORT这个宏包括的所有代码拷到你的工程中，二如果你的设备支持bonding的话，还需把Device manager相关代码也拷到你的工程中，如此即可完成DFU功能的移植。

4. 详解如何移植DFU功能到ble_app_uart

为了让SDK14及以后版本的ble_app_uart具有DFU功能，有2种做法，一是把NUS服务移植到ble_app_buttonless_dfu中，这种方法相对来说更简单，大家可以自己去实践一下；二是把DFU服务移植到ble_app_uart中，这种移植方式挑战更大，但更有利于我们理解DFU的工作原理，我们现在就来阐述如何给ble_app_uart加上OTA功能。如前所述，OTA过程中，手机跟设备可以进行配对和bonding，也可以用明文进行蓝牙通信。配对bonding的时候，我们可以让BootLoader和application共享bonding信息，也可以只让application进行配对bonding，而BootLoader还是以明文方式进行蓝牙通信。

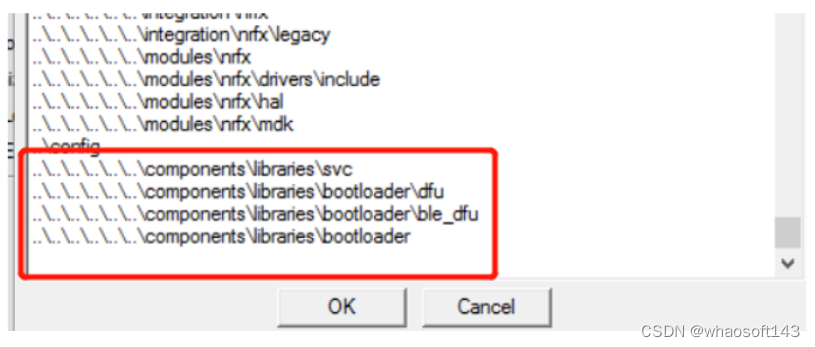

Nordic已经把DFU服务做成了一个模块，大家只要把这个模块加到自己的应用中，然后完成一些必须的配置，初始化以及回调函数的撰写，再加上把SVCI模块（SVCI模块主要用来修改BootLoader的一些配置参数）加入到应用中移植即可大功告成。在SDK中，DFU服务的名字是：BLE_DFU_SERVICE，这个服务放在文件ble_dfu.c中，而ble_dfu.c又有两个后端实现：ble_dfu_unbonded.c和ble_dfu_bonded.c，分别对应无bonding明文蓝牙连接和有bonding的蓝牙连接，下面也将分这两种情况详细阐述移植过程。

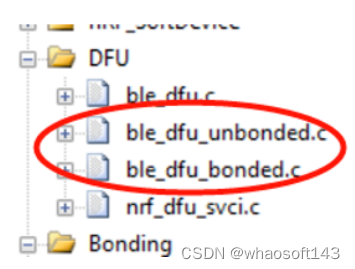

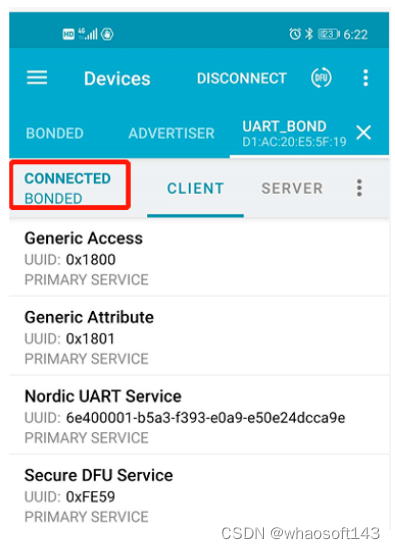

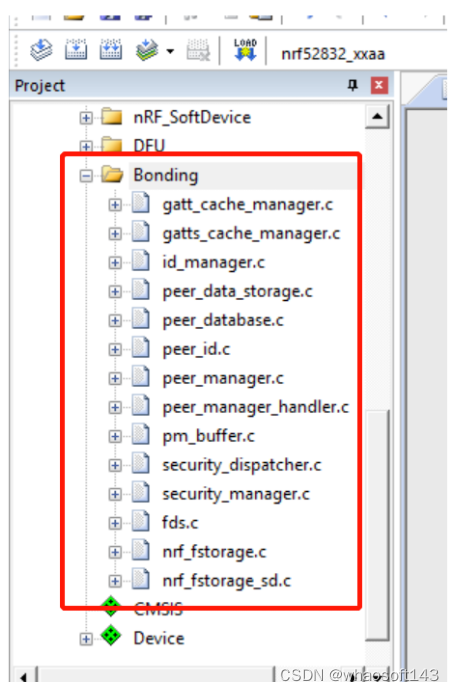

4.1 明文正常连接OTA（无bonding）

1)      用Keil打开如下工程：SDK根目录\examples\ble_peripheral\ble_app_uart\pca10040\s132\arm5_no_packs

2)      添加DFU服务有关的文件，目录和宏定义。首先添加如下DFU目录及相关文件：

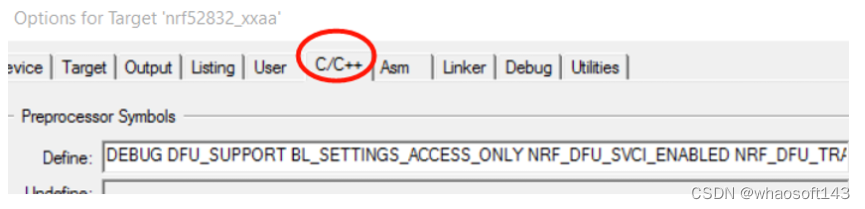

在define中添加这些宏：DEBUG DFU_SUPPORT BL_SETTINGS_ACCESS_ONLY NRF_DFU_SVCI_ENABLED NRF_DFU_TRANSPORT_BLE=1，其中DEBUG宏只是为了调试方便而设置的，跟DFU本身无关。DFU_SUPPORT是我用来控制我添加的DFU代码的，删掉DFU_SUPPORT，将不编译所有DFU有关代码。其余的宏都是系统自带的，如果要支持DFU，就必须要添加。

然后包含如下目录：

3)      修改sdk_config.h文件。首先我们需要使能BLE_DFU模块，及选择OTA蓝牙连接方式，如下为使用明文进行蓝牙通信的配置：

#define BLE_DFU_ENABLED 1#define NRF_DFU_BLE_BUTTONLESS_SUPPORTS_BONDS 0

同时我们还需要修改softdevice配置。现在整个应用包括2个供应商自定义UUID：NUS和DFU（其实这两个UUID可以合成一个，但由于历史原因，DFU和NUS分别使用了两个不同的vs UUID），相应地ATT table size也要变大，然后应用程序RAM起始地址也需要跟着变，如下（注：这里的NRF_SDH_BLE_GATTS_ATTR_TAB_SIZE 设置得稍稍偏大）：

#define NRF_SDH_BLE_GATTS_ATTR_TAB_SIZE 1600#define NRF_SDH_BLE_VS_UUID_COUNT 2

修改应用程序RAM起始地址，如下：

4)      修改main.c文件。首先添加如下头文件：

#include "ble_dfu.h"#include "nrf_bootloader_info.h"#include "nrf_power.h"

然后在main函数的开始处，添加修改BootLoader广播名字的代码，由于iOS DFU的时候默认就会去改广播名字，为了兼容iOS，这一行代码是必须的：

err_code = ble_dfu_buttonless_async_svci_init();APP_ERROR_CHECK(err_code);

然后在services_init()中添加ble dfu服务

dfus_init.evt_handler = ble_dfu_evt_handler;err_code = ble_dfu_buttonless_init(&dfus_init);APP_ERROR_CHECK(err_code);

ble_dfu_evt_handler回调函数的撰写，大家只要按照要求来，就没问题，如果应用只支持一个连接，那么ble_dfu_evt_handler可以直接为空。如果应用支持多个连接，可以参考ble_app_buttonless_dfu做法，这里就不贴代码了。

5)      在跳转到bootloader之前，如果你想做一些专门的代码处理，比如完成pending的Flash操作，比如关闭某些模块，那么你可以注册一个app_shutdown_handler来做这些工作。（注：这一步不是必须的，是可选的！）

NRF_PWR_MGMT_HANDLER_REGISTER(app_shutdown_handler, 0);

6)      （这一步可选）之前的ble_app_uart是没有BootLoader的，所以启动起来非常快。现在加了BootLoader代码，为了加快system off唤醒的速度，可以定义如下语句，

nrf_power_gpregret2_set(BOOTLOADER_DFU_SKIP_CRC);

然后先disable softdevice，然后再进入system off模式。这一步本身跟DFU没有什么关系，主要是为了加快程序启动速度而另加的。

7)      编译工程，并将生成的hex文件改名为“app.hex”

8)      然后按照3.1节的步骤一步一步完成后续的DFU过程。

4.2 bonding连接OTA

4.1节的工程已经移植了DFU功能，现在我们再把bonding功能移植到4.1节工程上，就可以让我们的应用同时支持DFU和bonding。Bonding功能是通过peer_manager模块来实现的，大家只要把peer_manager有关的文件添加进来，就可以实现bonding的目标。

1)      打开4.1节的工程

2)      添加如下文件：

3)      修改sdk_config.h文件，需要修改多个地方，如下：

#define PEER_MANAGER_ENABLED 1#define FDS_ENABLED 1#define NRF_SDH_BLE_SERVICE_CHANGED 1#define NRF_FSTORAGE_ENABLED 1#define NRF_DFU_BLE_BUTTONLESS_SUPPORTS_BONDS 1

当NRF_DFU_BLE_BUTTONLESS_SUPPORTS_BONDS设为1时，表示application将与主机进行bonding，同时该bonding信息将共享给BootLoader，也就是说，进入bootloader模式后，主机将使用以前的bonding信息与设备进行加密连接。

4)      在main.c文件开头，包含如下头文件：

#include "peer_manager.h"

5)      在main函数中添加peer_manager_init()，其定义如下所示：

static void peer_manager_init(){    ble_gap_sec_params_t sec_param;    ret_code_t           err_code;    err_code = pm_init();    APP_ERROR_CHECK(err_code);    memset(&sec_param, 0, sizeof(ble_gap_sec_params_t));    // Security parameters to be used for all security procedures.    sec_param.bond           = SEC_PARAM_BOND;    sec_param.mitm           = SEC_PARAM_MITM;    sec_param.lesc           = SEC_PARAM_LESC;    sec_param.keypress       = SEC_PARAM_KEYPRESS;    sec_param.io_caps        = SEC_PARAM_IO_CAPABILITIES;    sec_param.oob            = SEC_PARAM_OOB;
    sec_param.min_key_size   = SEC_PARAM_MIN_KEY_SIZE;
    sec_param.max_key_size   = SEC_PARAM_MAX_KEY_SIZE;
    sec_param.kdist_own.enc  = 1;
    sec_param.kdist_own.id   = 1;
    sec_param.kdist_peer.enc = 1;
    sec_param.kdist_peer.id  = 1;

    err_code = pm_sec_params_set(&sec_param);
    APP_ERROR_CHECK(err_code);

    err_code = pm_register(pm_evt_handler);
    APP_ERROR_CHECK(err_code);
}

添加pm_evt_handler定义，代码如下所示：

static void pm_evt_handler(pm_evt_t const * p_evt){    pm_handler_on_pm_evt(p_evt);    pm_handler_flash_clean(p_evt);}

尤其要检查如下代码有没有添加，由于iOS DFU的时候默认就会去改广播名字，为了兼容iOS，这一行代码是必须的

err_code = ble_dfu_buttonless_async_svci_init();APP_ERROR_CHECK(err_code);

6)      在ble_evt_handler中删除BLE_GAP_EVT_SEC_PARAMS_REQUEST分支，因为这个分支在peer_manager模块中已经进行处理了，这里再处理一次，会产生异常：

//        case BLE_GAP_EVT_SEC_PARAMS_REQUEST://            // Pairing not supported//            err_code = sd_ble_gap_sec_params_reply(m_conn_handle, BLE_GAP_SEC_STATUS_PAIRING_NOT_SUPP, NULL, NULL);//            APP_ERROR_CHECK(err_code);//            break;

7)      修改advertising_start定义，增加删除bonding信息功能（如果你不需要这个功能，也可以不改）

8)      （此步可选）一般来说，如果用户在手机端把配对信息删掉了，为了安全起见，设备端也需要把相关配对信息清掉，然后才可以允许手机和设备再次进行配对和bonding。如何触发设备端bonding信息的删除操作？可以通过按键检测的方式来做，比如目前我们这个例子的做法。但是有很多设备没有按键，而且很多人希望这种二次配对的操作对用户来说无感，即哪怕用户删掉了手机端配对信息，如果用户想发起第二次配对请求，设备也能接受，而且操作过程跟用户第一次发起配对请求的过程一模一样。Nordic SDK其实是兼容这种操作的，用户只需在pm_evt_handler()中添加如下代码即可：

if (p_evt->evt_id == PM_EVT_CONN_SEC_CONFIG_REQ)        {                pm_conn_sec_config_t cfg;                cfg.allow_repairing = true;                pm_conn_sec_config_reply(p_evt->conn_handle, &cfg);        }

9)      上述所有代码都包括在“BONDING_SUPPORT”宏中。

10)   编译工程，将生成的hex文件改名为app.hex

11)   然后按照3.1节步骤来执行OTA过程，不过如下几点需要注意：

•  如果你在应用中把NRF_DFU_BLE_BUTTONLESS_SUPPORTS_BONDS设为1，那么bootloader代码就不能采用默认配置，请修改bootloader工程中的sdk_config.h文件中的如下宏定义，然后重新编译生成新的bootloader.hex。

#define NRF_DFU_BLE_REQUIRES_BONDS 1 #define NRF_SDH_BLE_SERVICE_CHANGED 1

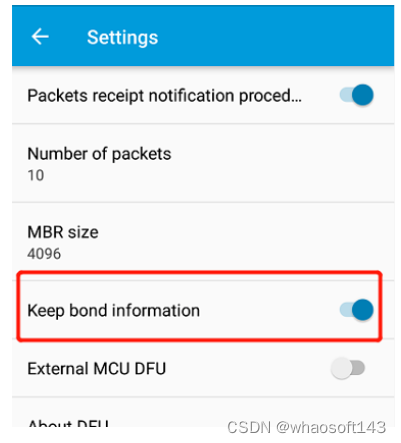

• 在nRF Connect中勾选“keep bond information”选项，如下：

• 手机连接设备成功后，请手动使能CCCD，以让手机自动发起bonding请求

• DFU升级成功后，设备将会与手机自动重连，此时需点击“Refresh services”，以获得设备最新服务列表，如下：

上述代码工程我已打包成：ble_app_uart_ota_SDK16_0_0.rar，并上传到百度网盘，大家下载下来解压缩到：SDK根目录\examples\ble_peripheral这个目录下，就可以直接编译和运行。DFU过程中用到的所有脚本我也帮大家做好了，大家可以直接下载下来使用，其中secure_ble_S132_uart_SDK160_nRF52832_Nobonding.rar对应明文蓝牙传输，secure_ble_S132_uart_SDK160_nRF52832_bonding.rar对应bonding蓝牙传输。

5 手机端DFU参考代码

Nordic不仅提供DFU设备端的参考代码，同时提供手机端的参考代码。Nordic分别开发了Android版和iOS版的DFU库，大家可以直接拿过来使用，集成到自己的移动端app中，这两个库都放在github上，链接如下所示：

• Android版DFU库：https://github.com/NordicSemiconductor/Android-DFU-Library
• iOS版DFU库：https://github.com/NordicSemiconductor/IOS-Pods-DFU-Library

Nordic还提供了一个移动端app：nRF Toolbox，nRF Toolbox是代码开源的，里面也集成了上面提到的DFU库，大家可以参考nRF Toolbox来开发自己的移动端app。nRF Toolbox源码也可以在github上找到：

• Android版nRF Toolbox源代码及开发说明请参考：https://github.com/NordicSemiconductor/Android-nRF-Toolbox
• iOS版nRF Toolbox源代码及开发说明请参考：https://github.com/NordicSemiconductor/IOS-nRF-Toolbox

nRF Toolbox软件界面如下所示：

三、UART~OTA升级

 以AT32为例介绍一下OTA升级的详细流程。

概述

    空中下载技术OTA（Over-the-Air Technology）是用户自己的程序在运行过程中对User Flash的部分区域进行烧写，目的是为了在产品发布后可以方便地通过预留的通信口，对产品中的固件程序进行更新升级。通常实现OTA功能时，即用户程序运行中作自身的更新操作，需要在设计固件程序时编写两个项目代码，第一个项目程序为Bootloader区域，第二个项目程序App代码为真正的功能代码，执行应用和升级。这两部分项目代码同时烧录在User Flash中。

    上图，OTA代码执行流程。

    在上图所示流程中，MCU复位后，从0x08000004地址取出复位中断向量的地址，并跳转到复位中断服务程序，在运行完复位中断服务程序之后跳转到Bootloader的main函数，如图标号①所示；在执行完Bootloader以后（App代码为图中FLASH灰底部分App程序的复位中断向量起始地址为0x08000004+N+M），跳转至App程序的复位向量表，取出App程序的复位中断向量的地址，并跳转执行App程序的复位中断服务程序，随后跳转至App程序的main函数，如图标号②和③所示，同样main函数为一个死循环，并且注意到此时AT32的FLASH，在不同位置上，共有两个中断向量表。

    在main函数执行过程中，如果CPU得到一个中断请求，PC指针仍强制跳转到地址0x08000004中断向量表处，而不是App程序的中断向量表，如图标号④所示；程序再根据我们设置的中断向量表偏移量，跳转到对应中断源的中断服务程序中，如图标号⑤所示；在执行完中断服务程序后，程序返回main函数继续运行，如图标号⑥所示。

    通过以上两个过程的分析，我们知道OTA程序必须满足两个要求：

    1) App程序必须在Bootloader程序之后的某个偏移量为x的地址开始。

    2) 必须将App程序的中断向量表相应的移动，移动的偏移量为x。

AT32 USART OTA 快速使用方法

硬件资源​

    文档中是用AT-START-AT32F403A实验板的硬件条件为例，OTA demo源代码还包括AT32其他型号，用户只需编译对应型号工程烧录于AT-START实验板运行即可。

1. 指示灯LED2/LED3/LED4
2. USART1(PA9/PA10)
3. AT-START实验板

软件资源

1) tool_release

• IAP_Programmer.exe，PC机tool，用于演示OTA升级流程

2) source_code

• Bootloader，Bootloader源程序，运行LED2闪烁
• App_led3_toggle，App1源程序，运行LED3闪烁
• App_led4_toggle，App2源程序，运行LED4闪烁

    注：工程基于keil v5建立，若用户需要在其他编译环境上使用，请参考对应BSP目录AT32F403A_407_Firmware_Library_V2.x.x\project\at_start_f403a\templates中各种编译环境（例如IAR6/7/8,keil 4/5,eclipse_gcc）进行对应修改即可。

OTA Demo 使用

    本文档描述了两种常用的OTA应用demo，template app和dual app，后面章节会分别介绍。

    1) 打开Bootloader工程源程序，选择对应MCU型号的target编译后下载到实验板

    2) 打开IAP_Programmer.exe

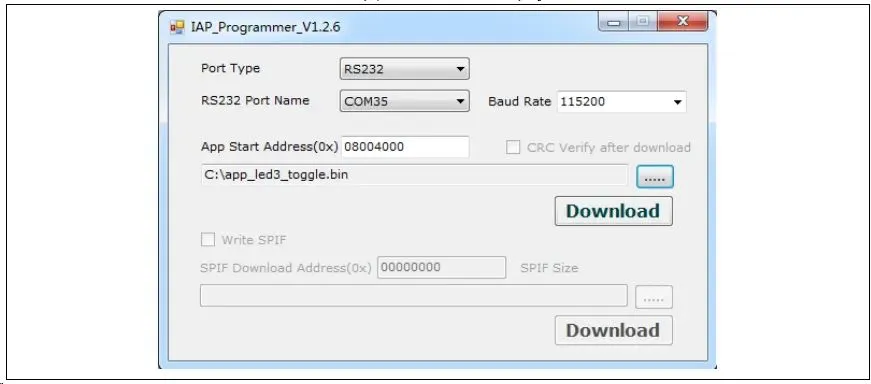

    3) 选择正确的串口、APP下载地址和bin文档，点击Download下载，如下图

    4) 观察LED2/3/4闪烁，LED2闪烁-Bootloader工作，LED3闪烁-App1工作，LED4闪烁-App2工作

    上图，IAP demo上位机。

Template app OTA 程序设置

地址分布

    上图，Flash地址分配。

    注：Bootloader区域最后一个扇区，用于存放防止升级过程出错（掉电等异常情况）的flag，用户编译修改Bootloader时，要保证不覆盖flag的地址。

执行流程

    OTA分为Bootloader、App和Template三部分，应用在App中执行，Template仅作为新App固件数据的临时存放空间。程序执行整体流程框图如下：

    上图，程序执行流程。

Bootloader project 设置

    1）Keil 设置

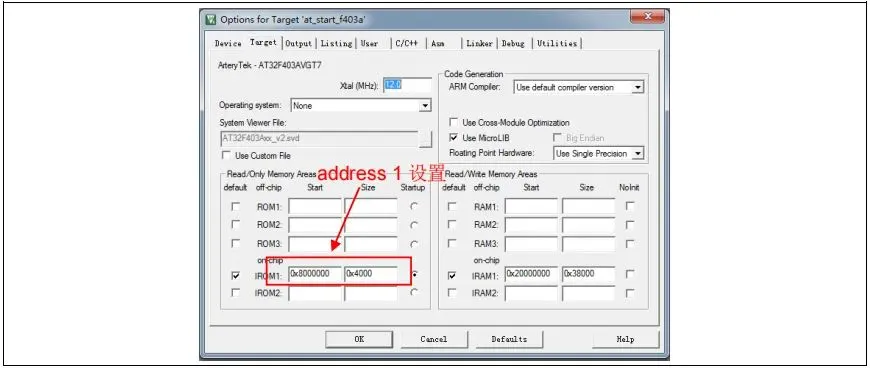

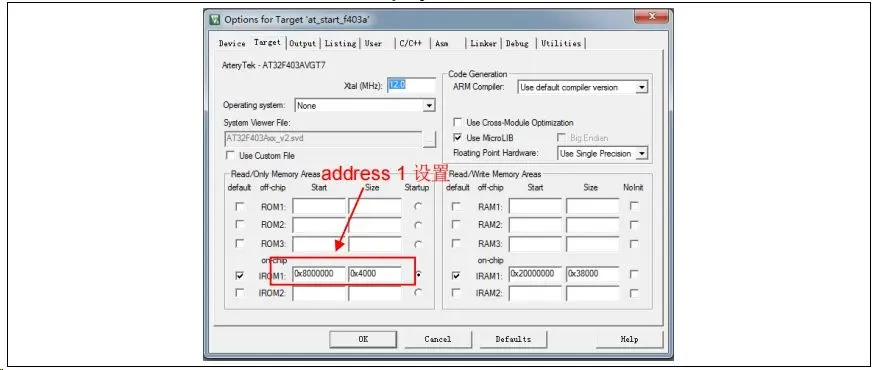

    上图，Bootloader project中address 1在Keil设置。

    2) Bootloader源程序修改ota.h文件中

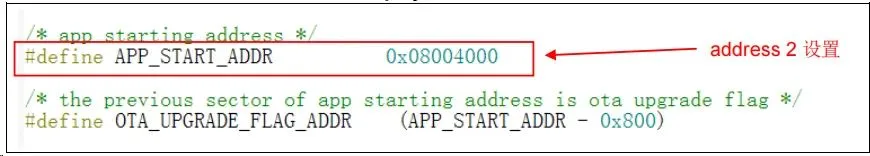

    上图，Bootloader project中address 2在程序中设置。

App project 设置

    OTA demo提供了2个App程序供测试用，皆以address 2（0x800 4000）为起始地址。App1 LED3闪烁，App2 LED4闪烁。以App1为例，设计步骤如下：

    1) Keil工程设置

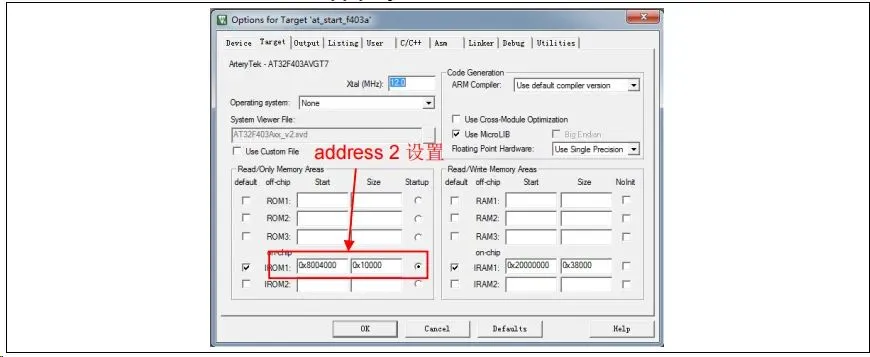

    上图，App project中address 2在Keil设置。

    2) App1源程序设置

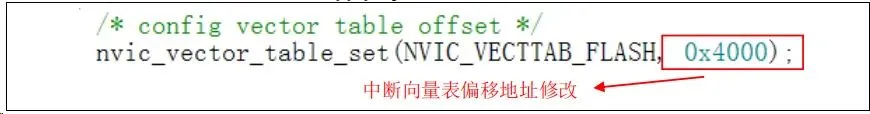

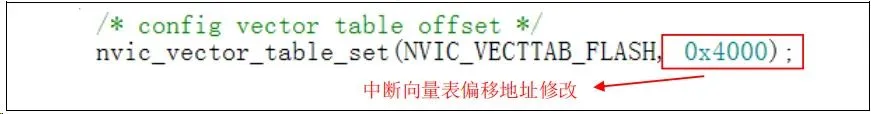

    上图，App project向量表偏移在程序中设置。

    3) 编译生成bin文件

    通过User选项卡，设置编译后调用fromelf.exe，根据.axf文件生成.bin文件，用于OTA更新。通过以上3个步骤，我们就可以得到一个.bin的APP程序，通过Bootloader程序即可实现更新。

    4) 开启debug app code功能

    如果在设计App code过程中需要对App project进行单独调试，请按照以下操作。

• 先下载Bootloader工程
• 再调试App工程

Dual app OTA 与程序设置

地址分布

    上图，Flash地址分配。

    注：Bootloader区域最后2个扇区，用于存放App是否正常的flag，用户编译修改Bootloader时，要保证不覆盖flag的地址。

执行流程

    OTA分为Bootloader、App1和App2三部分，应用在App1或App2中执行。程序执行整体流程框图如下：

    上图，程序执行流程。

Bootloader project 设置

    1）Keil 设置​​

    上图，Bootloader project中address 1在Keil设置。

    2）Bootloader源程序修改ota.h文件中

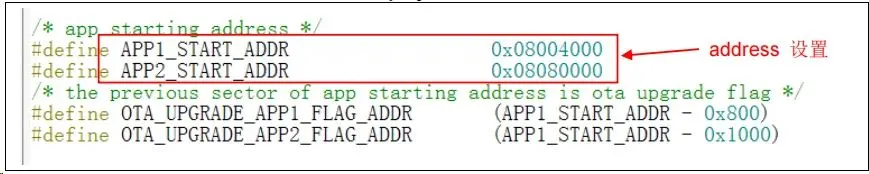

    上图，Bootloader project中address 2在程序中设置。

App project 设置

    OTA demo提供了2个App程序供测试用，app_led3_toggle以0x800 4000为起始地址，app_led4_toggle以0x8080000为起始地址。App1 LED3闪烁，App2 LED4闪烁。以App1为例，设计步骤如下：

    1) Keil工程设置

    上图，App project中address 2在Keil设置。

    2) App1源程序设置

    上图，App project向量表偏移在程序中设置。

    3) 编译生成bin文件

    通过User选项卡，设置编译后调用fromelf.exe，根据.axf文件生成.bin文件，用于OTA更新。通过以上3个步骤，我们就可以得到一个.bin的APP程序，通过Bootloader程序即可实现更新。

    4) 开启debug App code功能

    如果在设计App code过程中需要对App project进行单独调试，请按照以下操作。

• 先下载Bootloader工程
• 再调试App工程

Bootloader/App与上位机串口通信协议

    程序与上位机通信，接收固件升级数据，上位机端和嵌入式端通信协议如下：

    1) 上位机通信协议

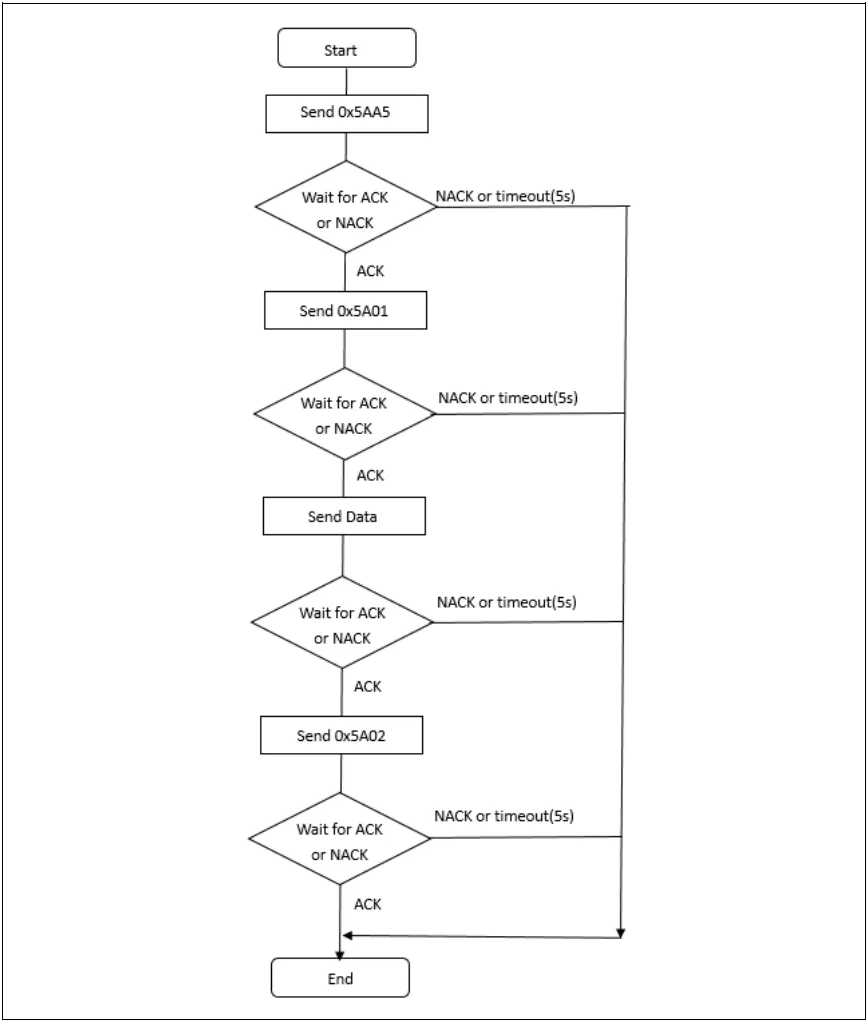

    上图，上位机通信协议。

    2) 嵌入式端下位机通信协议

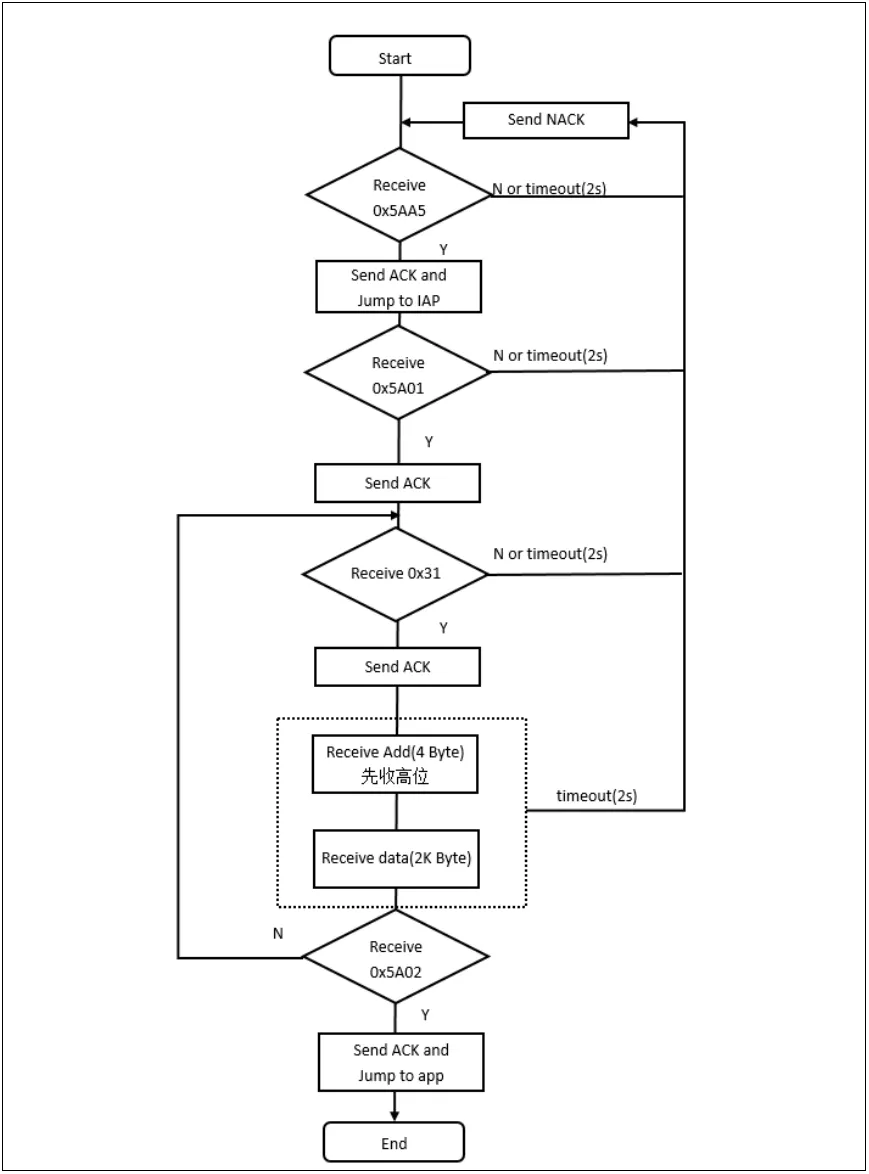

    上图，下位机通信协议。

    注：

    ACK：0xCCDD

    NACK：0xEEFF

    Data：0x31+Addr+数据+chenksum（1byte）

    Addr：4bytes，高位在前

    Kbytes，下载数据，不足2K内容填充0xFF

    Checksum：1byte，4bytes的Addr+2KBytes数据的校验和的低八位
