1. STM32外设

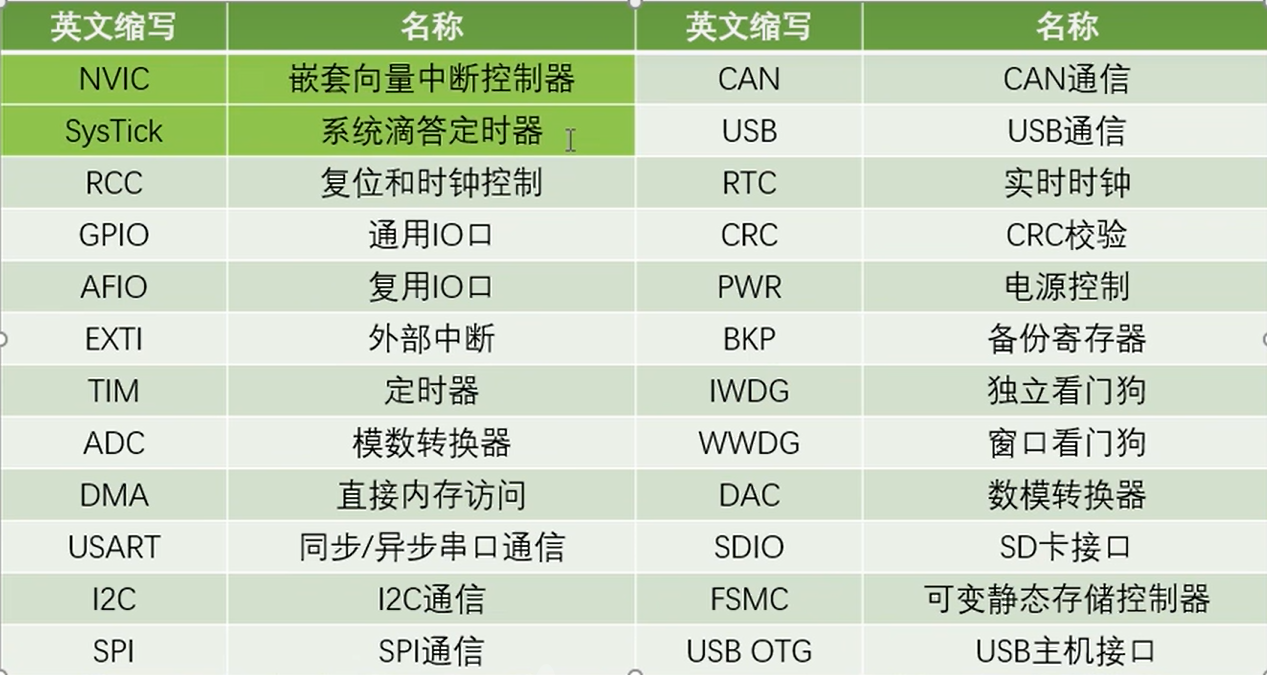

这张图列举了STM32微控制器（MCU）中非常核心的一些功能模块，它们就像是MCU的各种“器官”和“工具”，让这颗小小的芯片能完成各种复杂的任务。

作为初学者，一下子看到这么多名词确实会有点懵。别担心，我会用最通俗易懂的比喻来帮你理解它们各自是做什么的，以及它们为什么重要。

我们可以把STM32这颗芯片想象成一个功能强大的“机器人大脑”。这个大脑需要很多辅助部门来协同工作，才能控制机器人的身体（也就是你设计的电路板）动起来。下面我们来逐一认识这些“部门”。

1.1. 第一部分：核心与基础控制部门

这些是维持“大脑”正常运转最基本、最核心的部门。

1. RCC (Reset and Clock Control) - 复位和时钟控制

   • 通俗比喻： 大脑的“心脏”和“生物钟”。
   • 讲解：
     • 时钟 (Clock)： 就像人的心跳，为大脑的思考和身体的动作提供节奏。时钟越快，大脑运算速度就越快，机器人动作也越快。RCC负责产生并分发这些时钟信号给MCU内部的各个部门（外设），确保大家步调一致。
     • 复位 (Reset)： 就像大脑的“重启按钮”。当程序跑飞了或者需要从头开始时，按一下复位，所有部门都回到初始状态，准备重新开始工作。

2. GPIO (General-purpose I/O) - 通用IO口

   • 通俗比喻： 机器人的“手”和“脚”，也是“眼睛”和“嘴巴”。
   • 讲解： 这是MCU与外部世界打交道最直接的方式。
     • 输出 (Output)： 作为“手”或“嘴巴”，可以控制一个LED灯亮灭（就像挥手），或者给其他芯片发送高低电平信号（就像说话）。
     • 输入 (Input)： 作为“眼睛”或“耳朵”，可以检测一个按键是否被按下（就像触摸感知），或者读取传感器的状态信号。
     • “通用”的意思是，你可以通过编程来决定这个引脚到底是用来输入还是输出。

3. NVIC (Nested Vectored Interrupt Controller) - 嵌套向量中断控制器

   • 通俗比喻： 大脑的“应急响应中心”或“秘书处”。
   • 讲解： 假设大脑正在专心做一件事（比如执行主程序），突然有个紧急情况发生（比如按键被按下，这就是一个“中断”）。
     • 中断处理： NVIC会立刻打断大脑当前的工作，告诉它：“喂，有紧急情况！” 然后引导大脑去处理这个紧急事件（执行对应的中断服务程序）。
     • 嵌套和优先级： 如果同时来了好几个紧急事件，比如按键中断和定时器中断，NVIC会根据预设的“优先级”（哪个更重要），先处理最重要的，处理完再处理次要的。这就是“嵌套”。

4. SysTick (System Tick Timer) - 系统滴答定时器

   • 通俗比喻： 大脑中一个非常准的“秒表”或“节拍器”。
   • 讲解： 它是一个集成在Cortex-M内核中的简单定时器。它会以固定的时间间隔（比如每1毫秒）“滴答”一下，产生一个中断。这对于需要精确时间控制的操作系统（如RTOS）至关重要，可以用来实现任务调度、延时函数等。

5. DMA (Direct Memory Access) - 直接内存访问

   • 通俗比喻： 一个高效的“搬运工”。
   • 讲解： 正常情况下，数据从一个地方（比如串口）搬到另一个地方（比如内存），需要CPU（大脑）亲力亲为。这很浪费大脑的精力。有了DMA这个“搬运工”，大脑就可以下达一个指令：“把串口收到的100个字节数据搬到内存的某个地址去。”然后大脑就可以去干别的事了，DMA会自己完成搬运工作，搬完后再通知大脑。这极大地解放了CPU，提高了效率。

1.2. 第二部分：定时与测量部门

这些部门主要负责与时间和模拟信号相关的工作。

6. TIM (Timer) - 定时器

   • 通俗比喻： 多功能“闹钟”和“节拍器”。
   • 讲解： TIM比SysTick功能强大得多。它可以：
     • 定时： 设置一个时间，时间到了就通知CPU（产生中断），就像定闹钟。
     • PWM输出： 输出一种方波信号（脉宽调制），通过调节方波的“占空比”（高电平时间占总周期的比例），可以用来控制LED的亮度、电机的转速等。想象一下快速开关灯，开关速度和亮灭比例不同，人眼看到的就是不同的亮度。
     • 输入捕获： 测量外部输入信号的频率和脉冲宽度，就像用秒表测量别人跑步的速度。

7. ADC (Analog-to-Digital Converter) - 模数转换器

   • 通俗比喻： “翻译官”，把模拟语言翻译成数字语言。
   • 讲解： 现实世界中的很多信号都是连续变化的“模拟信号”，比如温度、光照强度、声音大小。但MCU这个数字大脑只能理解0和1组成的“数字信号”。ADC的作用就是把这些连续变化的电压信号（模拟量）转换成MCU能读懂的数值（数字量）。

8. DAC (Digital-to-Analog Converter) - 数模转换器

   • 通俗比喻： 另一个“翻译官”，把数字语言翻译成模拟语言。
   • 讲解： 这是ADC的逆过程。MCU计算出一个数字值，DAC可以把它转换成一个对应的、连续变化的电压信号。比如，可以用它来产生一个精确的参考电压，或者输出一个模拟波形来播放声音。

9. RTC (Real-Time Clock) - 实时时钟

   • 通俗比喻： 一个带独立电池的“电子表”。
   • 讲解： 即使MCU主电源断电了，只要给RTC接上一个小电池（就像手表电池），它就能一直走时，记录当前的年、月、日、时、分、秒。当你需要做个万年历、闹钟或者需要记录事件发生时间的产品时，RTC就非常有用了。

1.3. 第三部分：通信接口部门

这些部门负责MCU与其它芯片或设备进行“交流”。

10. USART (Universal Synchronous/Asynchronous Receiver/Transmitter) - 通用同步/异步收发器

    • 通俗比喻： “电话线”或“电报机”。
    • 讲解： 这是最常用的一种串行通信接口，我们常说的“串口”就是指它。可以用来和电脑、GPS模块、蓝牙模块等进行数据交换。它只需要两根线（一根发，一根收）就能工作。

11. I2C (Inter-Integrated Circuit) - I2C通信

    • 通俗比喻： “局域网电话会议”。
    • 讲解： I2C也是一种串行通信方式，它的特点是用两根线（一根数据线，一根时钟线）就可以连接很多个设备。就像开电话会议，一个“主机”（主持人）可以和多个“从机”（参会者）中的任何一个通话，而且每个设备都有自己唯一的地址。常用于连接一些传感器、存储芯片（EEPROM）等。

12. SPI (Serial Peripheral Interface) - SPI通信

    • 通俗比喻： “高速专线电话”。
    • 讲解： SPI是另一种高速的串行通信方式，通常需要四根线。它像一条专线，通信速度非常快，通常比I2C快很多。适用于需要高速数据传输的场合，比如连接SD卡、OLED显示屏、Flash存储器等。

13. CAN (Controller Area Network) - CAN通信

    • 通俗比喻： “车载对讲机系统”。
    • 讲解： CAN是一种非常可靠的通信总线，广泛应用于汽车电子领域。车里的各个控制单元（ECU），比如发动机、ABS、仪表盘等，就是通过CAN总线来交换信息的。它的抗干扰能力特别强，非常稳定。

14. USB (Universal Serial Bus) - USB通信

    • 通俗比喻： 就是我们电脑上用的“USB接口”。
    • 讲解： 让你的设备可以像U盘、鼠标、键盘一样连接到电脑上，进行数据传输或模拟成各种USB设备。

1.4. 第四部分：系统安全与管理部门

这些部门确保系统稳定可靠运行。

15. WWDG / IWDG (Window/Independent Watchdog) - 窗口/独立看门狗

    • 通俗比喻： 一个“监督员”，防止大脑“死机”。
    • 讲解： “看门狗”是一个定时器。程序正常运行时，需要定期去“喂狗”（重置看门狗定时器），告诉它“我还活着”。如果程序因为某种错误卡死了（死机），就没法去“喂狗”。看门狗定时器超时后，就会认为系统出问题了，然后强制重启MCU，让系统恢复正常。
      • IWDG (独立看门狗): 比较简单，只要在规定时间内喂狗就行。
      • WWDG (窗口看门狗): 要求更严格，必须在一个特定的“时间窗口”内喂狗，不能太早也不能太晚，提供了更高的安全性。

16. PWR (Power Control) - 电源控制

    • 通俗比喻： “睡眠与唤醒管理器”。
    • 讲解： 负责管理MCU的功耗。当机器人不需要工作时，可以让它进入“睡眠”或“待机”模式，关闭一些不必要的部门，大大降低耗电量。当有事件发生时（比如按键按下），再把它“唤醒”。这对于电池供电的设备尤其重要。

17. BKP (Backup Registers) - 备份寄存器

    • 通俗比喻： “断电不丢失的小记事本”。
    • 讲解： 这些寄存器位于一个特殊的电源区域（备份域），和RTC一样，可以由备用电池供电。即使主电源断了，里面存储的数据也不会丢失。可以用来保存一些重要的配置参数或状态信息。

1.5. 第五部分：其他高级功能部门

这些是STM32提供的一些更高级、更专用的功能。

• AFIO (Alternate Function I/O) - 复用IO口： GPIO引脚除了基本的输入输出功能外，还可以“变身”为其他外设的专用引脚，比如变成串口的发送/接收引脚。AFIO就是管理这种“变身”配置的部门。
• EXTI (External Interrupt) - 外部中断： 专门处理来自GPIO引脚上的电平变化的“紧急事件”。比如，你可以配置一个引脚，当它从低电平跳到高电平时，就触发一个中断。
• CRC (Cyclic Redundancy Check) - CRC校验： 一个“数据校验员”，用来检查数据在传输或存储过程中是否出错了。
• SDIO (SD card interface) - SD卡接口： 专门用来和SD卡进行高速通信的接口。
• FSMC (Flexible Static Memory Controller) - 可变静态存储控制器： 可以让MCU直接像访问内部存储器一样，去访问外部的SRAM、NOR Flash、LCD等设备，扩展存储和显示能力。

总结一下：

学习STM32，其实就是学习如何配置和使用这些功能各异的“部门”（外设），让它们协同工作，最终实现你想要的功能。刚开始，你只需要重点掌握最基础的几个：RCC、GPIO、USART、TIM。随着学习的深入，再逐步去了解和使用其他外设。
