一、基本介绍

项目名：基于嵌入式的香薰灯的设计与实现
项目编号：mcuclub-dz-981
单片机类型：STM32F103C8T6
1、通过温湿度DHT11监测模块监测当前环境的温湿度，监测到温度或者湿度大于最大值、间隔一小时喷5s(继电器控制雾化片)，否则间隔2小时喷5s模拟，可以设置间隔时间
2、通过液位监测模块监测当前香薰的剩余量，监测到没有声光报警（开香薰时声光报警3声提醒，并关闭香薰）
3、通过按键设置阈值，以及不同的模式，睡眠模式和休闲放松模式，睡眠模式，香薰灯低亮，放松模式，香薰灯高亮
4、通过OLED显示测量数据；
5、通过蓝牙将监测的数据传输到 手机，手机可以设置阈值，启动香薰；

二、资料总览

实物资料

三、32单片机部分资料展示

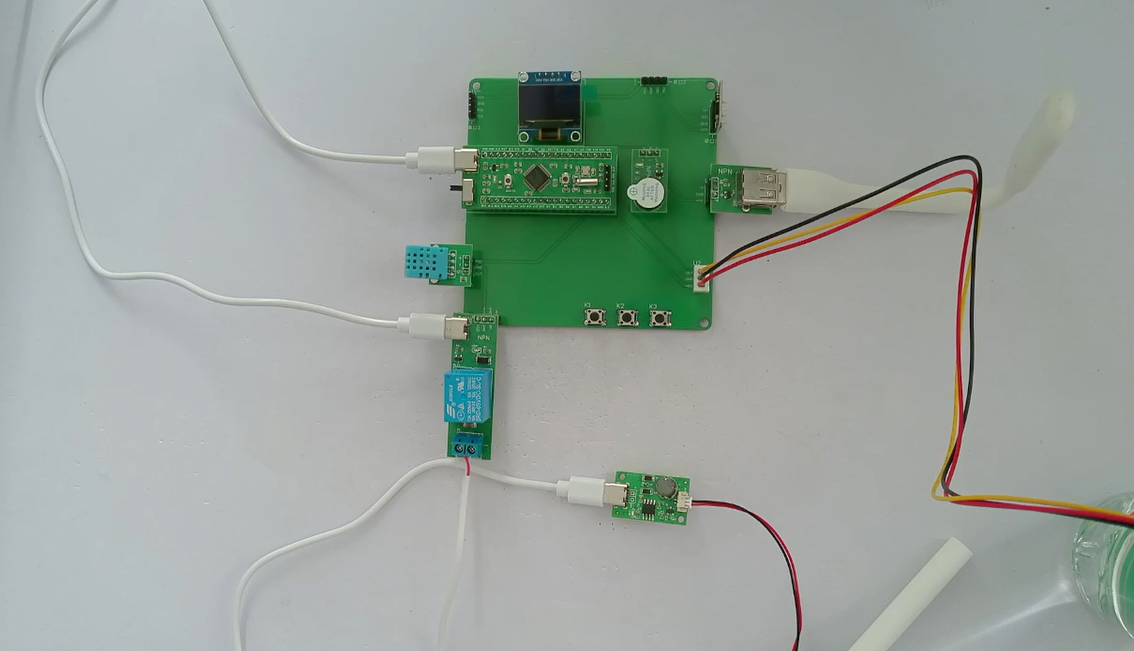

1、实物图展示

单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

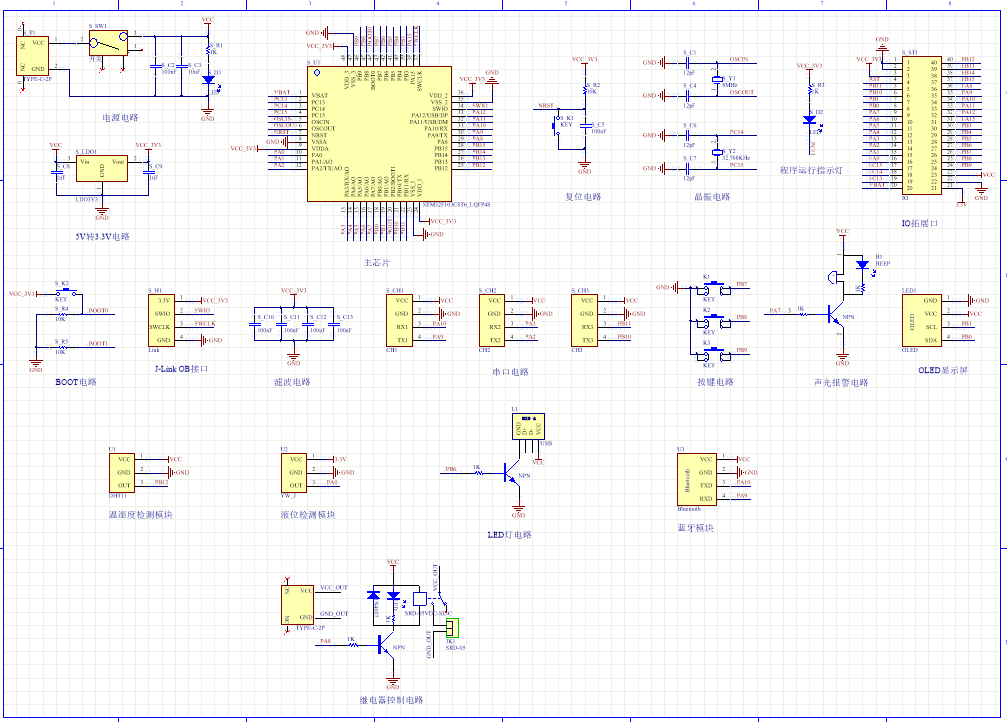

2、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

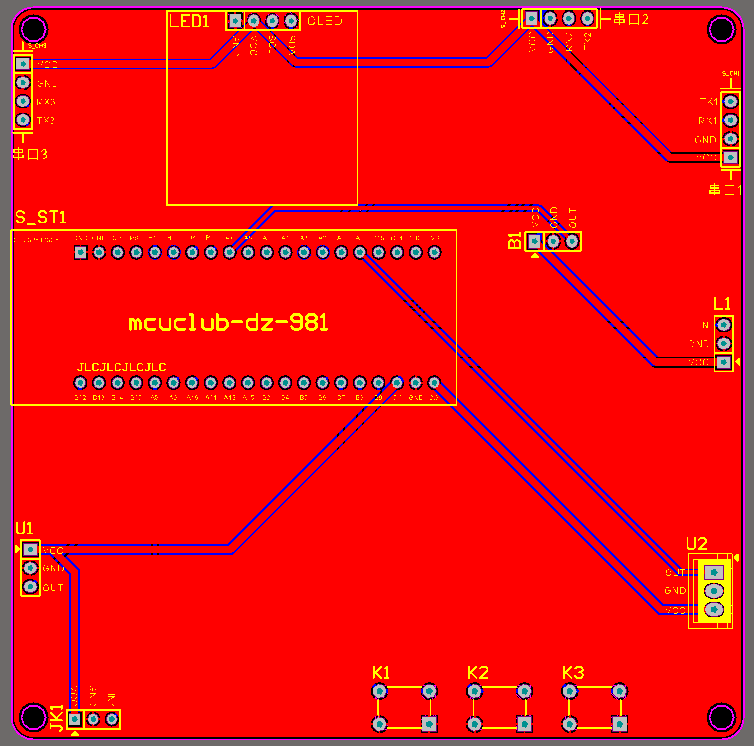

3、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

四、系统框图

绘制软件：VISIO
本设计以STM32F103C8T6单片机为核心控制器，构建一个智能香薰灯的控制系统。主要可以分为三部分：输入、输出和中控。中控部分采用STM32F103C8T6单片机作为主控芯片，主要是对输入进行处理然后控制输出;
输入部分由以下模块组成：第一部分是温湿度检测模块，用于检测当前环境的温湿度；第二部分是液位检测模块，用于检测当前杯内的水量；第三部分是按键模块，用于设置正常和异常的时间，切换模式以及香薰继电器的开关；第四部分是供电模块，为系统提供稳定的电源支持。
输出部分由以下模块组成：第一部分是OLED显示模块，用于显示当前温湿度，模式以及水位。第二部分是继电器模块：用来模拟香薰的工作；第三部分是LED模块，在不同模式下灯的亮度不同；
除此之外蓝牙可以做为输入和输出：接收到手机上发的测量值，以及设置阈值控制模式的切换和继电器的启动

五、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

/**********************************
函数名：显示函数
传参值：无
返回值：无
**********************************/
void Display_Function(void)
{
	if(time_num % 10 == 0)
	{
		switch(display_num)									//根据不同的显示界面，显示不同的内容
		{
			case 0:									      		//界面0：显示测量值
				Oled_ShowCHinese(1,0,"温度：");
				sprintf(display_buf,"%d.%dC ",temp_value/10,temp_value%10);
				Oled_ShowString(1,6,display_buf);

				Oled_ShowCHinese(2,0,"湿度：");
				sprintf(display_buf,"%d.%d%% ",humi_value/10,humi_value%10);
				Oled_ShowString(2,6,display_buf);

				Oled_ShowCHinese(3,0,"水位：");
				sprintf(display_buf,"%d%%   ",water_value);
				Oled_ShowString(3,6,display_buf);
