RK 平台 MIPI 摄像头画面发绿排查与修复：从零到可用（IMX415 + /dev/video22）

1. 背景现象

在 Rockchip 平台（例如 RK3588 系列）接入 MIPI 摄像头后，常见问题之一是：

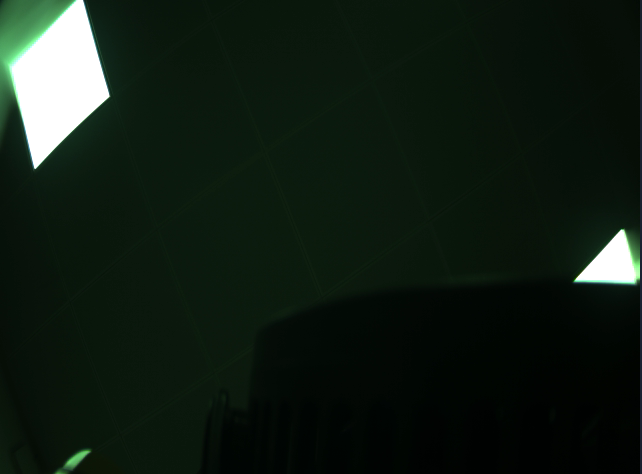

• 画面整体偏绿（非常绿），颜色严重不正常。


很多新手会怀疑是摄像头坏了、排线接触不良、或者需要换 MIPI 口。但实际更常见的原因是：

• ISP 的 3A（AE/AWB/AF）没有正常运行，尤其是 AWB（自动白平衡）未生效，会导致明显偏色（偏绿最常见）。

本文将自己经历的问题按一个可复现的排查路径，从“确认链路”到“修复 3A”再到“固化脚本”，帮助你把颜色恢复正常。

---

2. 基础概念：为什么一个摄像头会出现很多 /dev/videoX？

RK 平台的摄像头数据通路通常包括：

• CIF（采集）：从 MIPI CSI2 接入，输出 RAW/Bayer
• ISP（图像处理）：去噪、白平衡、曝光、色彩校正等
• 多个输出节点：main_path、self_path、统计节点、参数节点等

因此系统里会出现很多 /dev/videoXX。
其中只有部分节点是“可直接用于预览/推理的 YUV 输出”，其它节点可能是 RAW 或统计/参数通道。

---

3. 第一步：确认 ISP 输出节点（以 /dev/video22 为例）

3.1 查看系统识别到的设备

v4l2-ctl --list-devices

3.2 确认 ISP 输出节点支持 NV12（常用）

v4l2-ctl -d /dev/video22 --list-formats-ext

如果能看到 NV12/NV21 等，通常说明 /dev/video22 是 ISP 的某个 YUV 输出（main_path 在很多 BSP 上是常用选择）。

---

4. 第二步：用“抓一帧 + 手动转色”做真相验证

排查偏色时，最可靠的方式是：绕开应用框架（OpenCV/GStreamer），直接从 V4L2 抓一帧 NV12 文件，再用 Python 明确做 NV12→BGR 转换保存 PNG。这样可以快速判断“问题在 ISP/3A 还是在上层应用”。

4.1 抓一帧 NV12

v4l2-ctl -d /dev/video22 \
  --set-fmt-video=width=640,height=480,pixelformat=NV12 \
  --stream-mmap --stream-count=1 --stream-to=/tmp/isp.nv12

4.2 NV12 转 BGR 并保存图片

python3 - << 'PY'
import cv2, numpy as np
w,h=640,480
data=np.fromfile("/tmp/isp.nv12", dtype=np.uint8)
yuv=data.reshape((h*3//2, w))
bgr=cv2.cvtColor(yuv, cv2.COLOR_YUV2BGR_NV12)
cv2.imwrite("/tmp/isp_frame.png", bgr)
print("wrote /tmp/isp_frame.png")
PY

4.3 如何解读结果？

• 如果 /tmp/isp_frame.png 偏绿：基本可以确认是 3A（特别是 AWB）没生效，需要启动 AIQ/3A。
• 如果颜色正常：说明 ISP 输出正常；偏色可能来自你自己的应用链路（此处不展开）。

---

5. 第三步：为什么会偏绿？——因为 3A（AIQ）没有正常运行

在 Rockchip ISP 架构中，自动曝光/自动白平衡等通常由 **rkaiq（AIQ/3A 引擎）**负责。
当 rkaiq_3A_server 没运行或崩溃时，ISP 可能以“默认/未校准”状态输出，画面出现明显偏色（偏绿）。

检查 3A 是否存在：

ps -ef | grep -E 'rkaiq_3A_server' | grep -v grep

---

6. 关键修复：让 rkaiq_3A_server 稳定运行并接管 ISP

6.1 现象与根因（本案例）

本案例系统中存在多套 ISP（例如 rkisp0/rkisp1）。
rkaiq_3A_server 在“枚举/初始化多 ISP”路径下会触发崩溃（Segmentation fault）。为了让 AIQ 稳定启动，我们采用一个可落地的规避策略：

1. 临时让 AIQ “打不开”第二套 ISP 对应的设备节点
2. 启动时去掉 root 的越权能力，让权限限制真正生效
3. AIQ 只初始化目标 ISP（对应 /dev/video22），从而稳定运行

6.2 修复命令（按顺序执行）

(1) 临时屏蔽第二套 ISP 节点

chmod 000 /dev/media3 /dev/v4l-subdev8 /dev/video31 /dev/video38 /dev/video39 2>/dev/null || true

(2) 用 setpriv 启动 3A（关键）

setpriv \
  --bounding-set=-dac_override,-dac_read_search \
  --inh-caps=-dac_override,-dac_read_search \
  --ambient-caps=-dac_override,-dac_read_search \
  /usr/bin/rkaiq_3A_server --silent

启动成功时常见输出包括：

• rk_aiq_uapi_sysctl_init success
• rk_aiq_uapi_sysctl_start success
• wait stream start event...（等待你开始取流）

(3) 触发取流（让 3A 真正开始工作）

只要你启动任何方式的取流（例如运行预览程序或再次 v4l2-ctl 抓帧），AIQ 就会接管并开始实时调整 AE/AWB。

---

7. 修复后验证：颜色是否恢复正常？

重复第 4 节的“抓一帧 + 转 PNG”验证流程：

v4l2-ctl -d /dev/video22 \
  --set-fmt-video=width=640,height=480,pixelformat=NV12 \
  --stream-mmap --stream-count=1 --stream-to=/tmp/isp_after.nv12

python3 - << 'PY'
import cv2, numpy as np
w,h=640,480
data=np.fromfile("/tmp/isp_after.nv12", dtype=np.uint8)
yuv=data.reshape((h*3//2, w))
bgr=cv2.cvtColor(yuv, cv2.COLOR_YUV2BGR_NV12)
cv2.imwrite("/tmp/isp_after.png", bgr)
print("wrote /tmp/isp_after.png")
PY

若 /tmp/isp_after.png 颜色正常，则修复完成。

---

8. 用完之后恢复权限（建议）

屏蔽 ISP1 是一种 workaround。使用完成或不再需要时，建议恢复权限：

chmod 644 /dev/media3 /dev/v4l-subdev8 /dev/video31 /dev/video38 /dev/video39 2>/dev/null || true

停止 3A（如果需要）：

pkill -f rkaiq_3A_server

---

9. 最佳实践：做成一键脚本，避免每次手敲

9.1 启动脚本 /usr/local/bin/start_aiq.sh

#!/bin/bash
set -e

# 屏蔽第二套 ISP 节点，避免 rkaiq 走多 ISP 初始化路径崩溃
chmod 000 /dev/media3 /dev/v4l-subdev8 /dev/video31 /dev/video38 /dev/video39 2>/dev/null || true

# 启动 3A（前台运行，Ctrl+C 停止）
exec setpriv \
  --bounding-set=-dac_override,-dac_read_search \
  --inh-caps=-dac_override,-dac_read_search \
  --ambient-caps=-dac_override,-dac_read_search \
  /usr/bin/rkaiq_3A_server --silent

授权：

chmod +x /usr/local/bin/start_aiq.sh

启动：

/usr/local/bin/start_aiq.sh

9.2 停止并恢复脚本 /usr/local/bin/stop_aiq.sh

#!/bin/bash
pkill -f rkaiq_3A_server 2>/dev/null || true
chmod 644 /dev/media3 /dev/v4l-subdev8 /dev/video31 /dev/video38 /dev/video39 2>/dev/null || true

授权：

chmod +x /usr/local/bin/stop_aiq.sh

---

10. 结论

当 RK 平台 MIPI 摄像头画面明显偏绿时，优先按以下 checklist 排查：

1. 找到正确的 ISP YUV 输出节点（本文示例 /dev/video22）
2. 用 v4l2-ctl 抓帧 + Python 明确 NV12→BGR 验证是否偏绿
3. 若偏绿，优先怀疑 3A（AWB）未生效
4. 使用本文给出的“屏蔽 ISP1 + setpriv 启动 rkaiq_3A_server”方式让 3A 稳定运行
5. 再次抓帧验证颜色恢复
