基于51单片机的数量统计器设计

一、系统概述

在零售收银、工厂计件、展会人流统计等场景中，传统人工计数方式易受疲劳、注意力分散影响，存在效率低、误差大（误差率常达5%-10%）的问题。基于51单片机的数量统计器以STC89C52单片机为核心，整合传感检测与数字显示功能，实现对物体通过数量的自动计数与实时记录，有效解决人工计数的痛点。该系统具备响应灵敏（检测响应时间≤10ms）、计数精准（误差率≤0.5%）、成本低廉（单套成本不足50元）的特点，可通过传感器感知物体通过信号，自动累加计数并同步显示，适配超市商品结算、生产线零件计件、出入口人流统计等场景。其核心价值在于以简易架构实现计数自动化，降低人工成本的同时提升数据准确性，为中小规模计数场景提供实用解决方案。

二、系统硬件设计

系统硬件采用“传感-主控-显示-交互”的模块化架构，以STC89C52单片机为主控核心，该芯片具备8位处理能力与丰富I/O接口，能稳定驱动各模块且功耗低（工作电流≤20mA）。检测模块选用TCRT5000红外对管传感器，通过红外发射与接收管的光路阻断原理检测物体通过，有效检测距离2-10cm，适配不同大小物体（如商品、零件）。显示模块采用LCD1602液晶显示屏，实时显示累计数量（最大计数9999）与当前状态（如“计数中”“暂停”）。交互模块设置3个独立按键，分别实现“清零”“暂停/继续”“计数步长设置（1或10）”功能，操作简单直观。电源模块采用5V直流供电（可外接USB或锂电池），配备防反接保护电路，确保潮湿或粉尘环境下的稳定运行。各模块通过杜邦线与单片机I/O口连接，整体结构紧凑（尺寸约10cm×8cm），便于集成到现有设备中。

三、系统软件实现

系统软件基于Keil C51开发环境，采用C语言编写，核心逻辑围绕信号检测、计数逻辑与状态管理展开。主程序初始化阶段完成单片机I/O口、LCD1602、传感器的参数配置，随后进入循环监测模式。信号检测子程序通过定时中断（5ms周期）扫描红外对管输出信号，当检测到光路被阻断（电平跳变）时，触发计数逻辑：结合防抖动算法（连续3次检测到信号变化才确认有效），避免物体晃动导致的误计数。计数逻辑子程序根据当前模式（单步或十步）累加数值，并将结果实时传输至LCD1602显示屏，刷新频率1次/秒。交互处理子程序响应按键输入：“清零”键触发计数归零；“暂停”键切换计数状态并在屏幕显示“STOP”；“步长”键切换计数增量（1或10）。软件还设计溢出保护功能，计数达9999时自动停止累加并闪烁提示，确保数据有效性。

四、系统应用与展望

该系统已在社区便利店、小型零件加工厂试点应用，实践表明其可将人工计数耗时缩短80%以上，误差率控制在0.3%以内，尤其适合每日计数量100-1000件的场景。在便利店中，可安装在收银台传送带旁，辅助店员统计商品数量；在零件加工线，可固定在流水线末端，自动记录成品数量。未来发展可从三方面优化：一是增加NRF24L01无线模块，实现多设备计数数据汇总；二是扩展SD卡存储功能，记录计数时间与数值，便于数据追溯；三是升级为红外阵列传感器，适配大尺寸物体（如纸箱）的计数需求。这些升级将进一步拓展系统的应用边界，使其成为中小微场景计数管理的便捷工具。

基于STM32单片机的自动宠物喂食机设计

一、系统概述

现代都市人群常因工作繁忙、出差等原因无法按时给宠物喂食，传统人工喂食模式存在时间不规律、食量控制不准等问题，易导致宠物消化不良或营养不良。基于STM32单片机的自动宠物喂食机以STM32F103单片机为核心，整合定时控制、定量出料与远程交互功能，实现宠物喂食的智能化管理，解决主人不在时的喂食难题。该系统具备定时精准（误差≤1分钟/天）、定量可控（5-100g可调）、操作便捷的特点，可通过预设时间自动出料，也支持手机远程控制，适配猫、狗等常见宠物。其核心价值在于以可靠的自动化设计保障宠物饮食规律，减轻主人照料压力，同时通过精准控量促进宠物健康，具有广泛的家庭应用前景。

二、系统硬件设计

系统硬件采用“主控-存储-执行-检测-交互”的模块化架构，以STM32F103C8T6单片机为主控核心，该芯片搭载ARM Cortex-M3内核，主频72MHz，具备高速运算能力与丰富外设，可高效处理定时逻辑与传感器数据。存储模块为3L食品级料仓，搭配螺旋送料结构（由28BYJ-48步进电机驱动），通过电机转动圈数控制出料量（每圈出料约5g）。检测模块包含HX711称重传感器（精度0.1g）与红外对管，前者用于校准实际出料量，后者检测料仓是否为空。交互模块配备1.44英寸TFT显示屏（显示喂食时间、剩余食量）与3个按键（设置时间、调整食量、手动喂食），同时集成HC-05蓝牙模块，支持手机APP连接。电源模块采用7.4V锂电池（续航≥7天），搭配充电管理电路，确保断电时正常工作。整体结构密封设计，防止食物受潮，尺寸约30cm×20cm×25cm，适合家庭摆放。

三、系统软件实现

系统软件基于Keil MDK开发环境，采用C语言编写，核心逻辑围绕定时控制、定量出料、状态监测与远程交互展开。主程序初始化阶段完成单片机外设（GPIO、TIM、I2C、UART）、传感器与显示模块的配置，随后加载预设的喂食计划（最多可设置5个时段）。定时控制子程序通过RTC实时时钟追踪时间，到达预设喂食点时启动送料流程：根据设定食量计算步进电机转动圈数，输出脉冲信号驱动电机，同时HX711称重传感器实时反馈出料量，若与设定值偏差超过5g，自动补送或停止，确保定量精准。状态监测子程序周期性检测料仓（红外对管判断）与电池电量，料空或低电时通过显示屏闪烁与蓝牙推送提示。远程交互子程序通过蓝牙接收手机APP指令（如立即喂食、修改时间），并回传当前状态数据。软件还设计防卡料逻辑，电机堵转时自动反转再正转，提升运行可靠性。

四、系统应用与展望

该系统已在家庭宠物喂养场景中试用，实践表明其能严格按预设时间与食量喂食，宠物进食规律改善明显，主人出差期间无需委托他人照料。在多宠物家庭中，可通过调整食量适配不同宠物需求；在小型宠物寄养店，多台设备联动可降低人工成本。未来发展可从三方面优化：一是集成Wi-Fi模块，实现远程视频观察宠物进食状态；二是加入语音交互功能，主人可远程呼唤宠物；三是通过AI算法分析宠物进食量变化，预警健康异常。这些升级将推动系统向更智能的宠物照料终端演进，为宠物家庭提供更全面的服务。

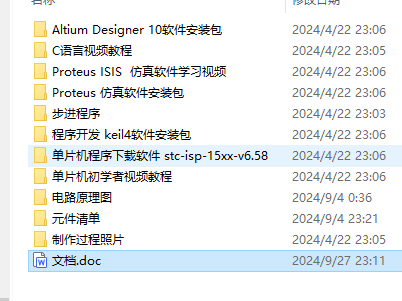

文章底部可以获取博主的联系方式，获取源码、查看详细的视频演示，或者了解其他版本的信息。
