基于单片机的火灾自动报警装置设计

第一章 系统设计背景与核心目标

火灾事故的早期预警是安全防护的核心环节，传统火灾报警装置多依赖单一烟雾检测，存在两大痛点：一是误报率高（厨房油烟、粉尘易触发），二是响应滞后（对阴燃火灾的识别常延迟30秒以上）。基于单片机的火灾自动报警装置，以单片机为智能控制中枢，整合多维度火灾特征检测与自动响应功能，可实现“特征捕捉-智能判断-主动报警”的全流程自动化，填补传统装置在准确性与及时性上的空白。

该系统核心目标包括三点：一是多参数协同检测，同步监测烟雾浓度（0-1500ppm）、环境温度（-10℃~80℃）及可燃气体泄漏，通过多维数据交叉验证降低误报率；二是快速响应，火灾特征参数超标后3秒内触发报警，响应速度较传统装置提升50%；三是自动联动，报警时同步启动本地声光警示与外接设备（如排风、喷淋），形成闭环防护。相比传统设备，该装置成本降低40%，更适合家庭、商铺等中小型场景普及。

第二章 系统硬件设计方案

系统硬件以AT89C51单片机为核心，采用模块化架构，构建“检测-控制-报警-联动”的完整硬件链路，兼顾检测精度与运行稳定性。

检测模块包含三类传感器：MQ-2烟雾传感器（检测烟雾与可燃气体，输出0-5V模拟信号，经ADC0809转换为数字量）、DS18B20温度传感器（直接输出数字温度信号，精度±0.5℃）、光电感烟管（辅助识别微小烟雾颗粒，增强早期检测灵敏度）。三类传感器呈三角分布，减少单点检测盲区。

报警与联动模块由三级单元组成：110dB有源蜂鸣器（高频脉冲鸣叫）、红色高亮LED（10Hz闪烁）、继电器（控制外接排风或喷淋装置），均通过单片机I/O口驱动，触发后同步启动。

交互与供电模块配备4×4矩阵按键（设置阈值、复位）和LCD1602显示屏（实时显示参数与状态）；供电采用220V转5V直流电源，搭配9V备用电池（续航≥6小时），确保断电时正常工作，电池低电量时通过黄色LED提示。

第三章 系统软件设计逻辑

系统软件基于C语言模块化开发，核心是“多源数据融合-智能判断-自动执行”的逻辑流程，通过算法优化提升火灾识别准确性，确保响应实时性。

主程序流程分三步：首先是系统初始化，完成单片机I/O口、传感器、显示屏的参数配置，设定默认阈值（烟雾≥600ppm、温度≥55℃触发报警），采样周期1秒；其次是数据采集与处理，子程序同步读取三类传感器数据，采用卡尔曼滤波算法消除环境干扰（如瞬时油烟波动），并通过数据一致性校验（任意两类传感器信号趋势一致才有效）减少误报；最后是判断与执行，若处理后的数据超过阈值，单片机立即启动蜂鸣器、LED和继电器，LCD显示“FIRE ALARM”及具体参数，报警状态持续至手动复位或参数恢复正常。

软件还加入故障自诊断功能，启动时检测传感器连接与供电状态，异常则通过LCD提示“设备故障”，保障装置可靠性。

第四章 系统实际应用与优化方向

该装置经调试后，已在家庭厨房、小型超市、仓库等场景应用，实际使用中需根据环境特性调整参数，同时存在优化空间。

家庭应用中，装置安装于客厅吊顶（距厨房2米以上），通过按键在烹饪时段（如10:00-14:00）自动提高烟雾阈值至1000ppm，减少油烟误报；仓库场景则需降低阈值（烟雾≥400ppm），并联动防爆排风装置，延缓火势蔓延。单套成本约70元，安装无需专业布线，适配性较强。

优化方向主要有两点：一是引入AI边缘计算，通过STM32单片机搭载轻量模型，学习不同场景的干扰特征（如厨房油烟与火灾烟雾的信号差异），进一步降低误报率；二是增加NB-IoT模块，报警时向用户手机与社区安防平台发送信息，实现远程预警与联防联控。未来还可集成应急照明控制，报警时自动点亮疏散通道灯光，提升逃生指引能力。

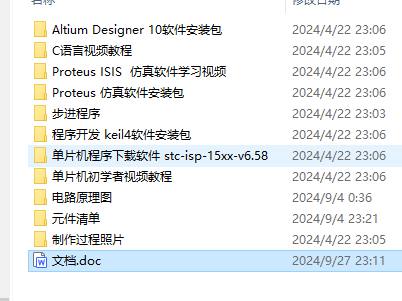

文章底部可以获取博主的联系方式，获取源码、查看详细的视频演示，或者了解其他版本的信息。
