一、输入捕获

1.1 输入捕获简介

        IC（Input Capture）输入捕获 输入捕获模式下，当通道输入引脚出现指定电平跳变时，当前CNT的值将被锁存到CCR中，可用于测量PWM波形的频率、占空比、脉冲间隔、电平持续时间等参数

        每个高级定时器和通用定时器都拥有4个输入捕获通道

        可配置为PWMI模式，同时测量频率和占空比

        可配合主从触发模式，实现硬件全自动测量

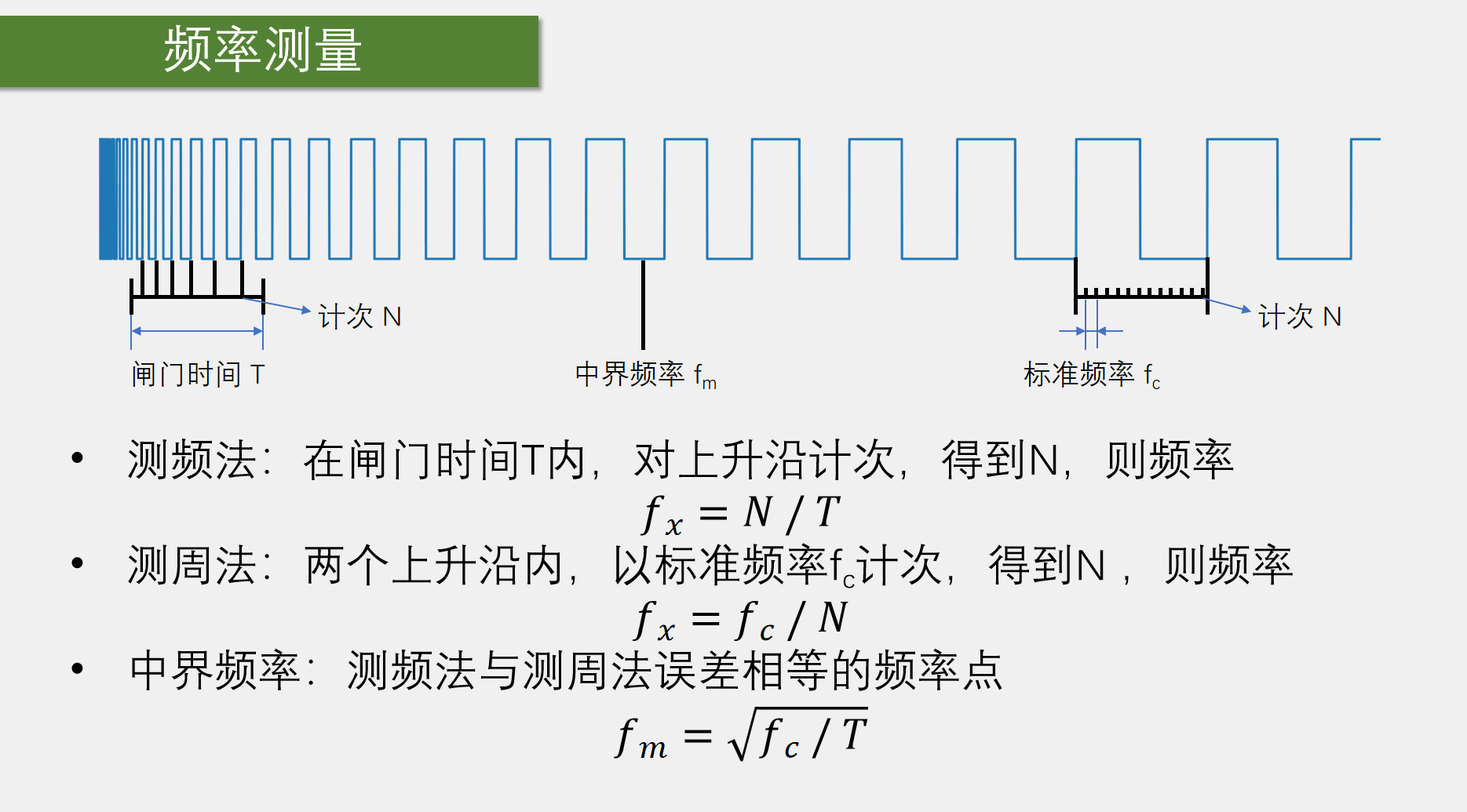

1.2 频率测量

测频法：在时间T内，测得N个上升沿，说明有N个周期的波形。每一个周期的时间就是T/N。频率就是N/T；

测周法：在两个上升沿内，以标准频率fx计数，得到N，那么两个上升沿内的时间是N/fx。那么频率是fx/N；

测频法适合频率大的，测周法适合频率小的。

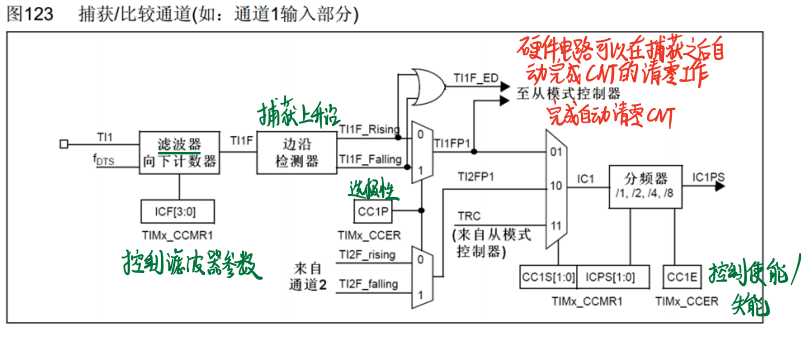

1.3 输入捕获通道

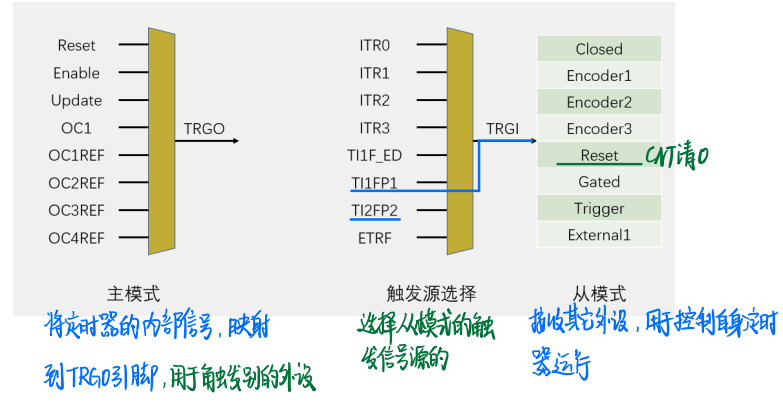

1.4 主从触发模式

二、输入捕获模拟测频率

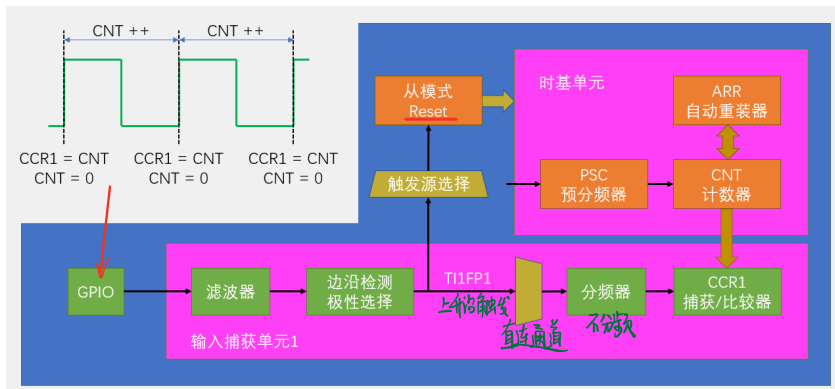

2.1 输入捕获基本结构

就一个通道，只能用来测频率

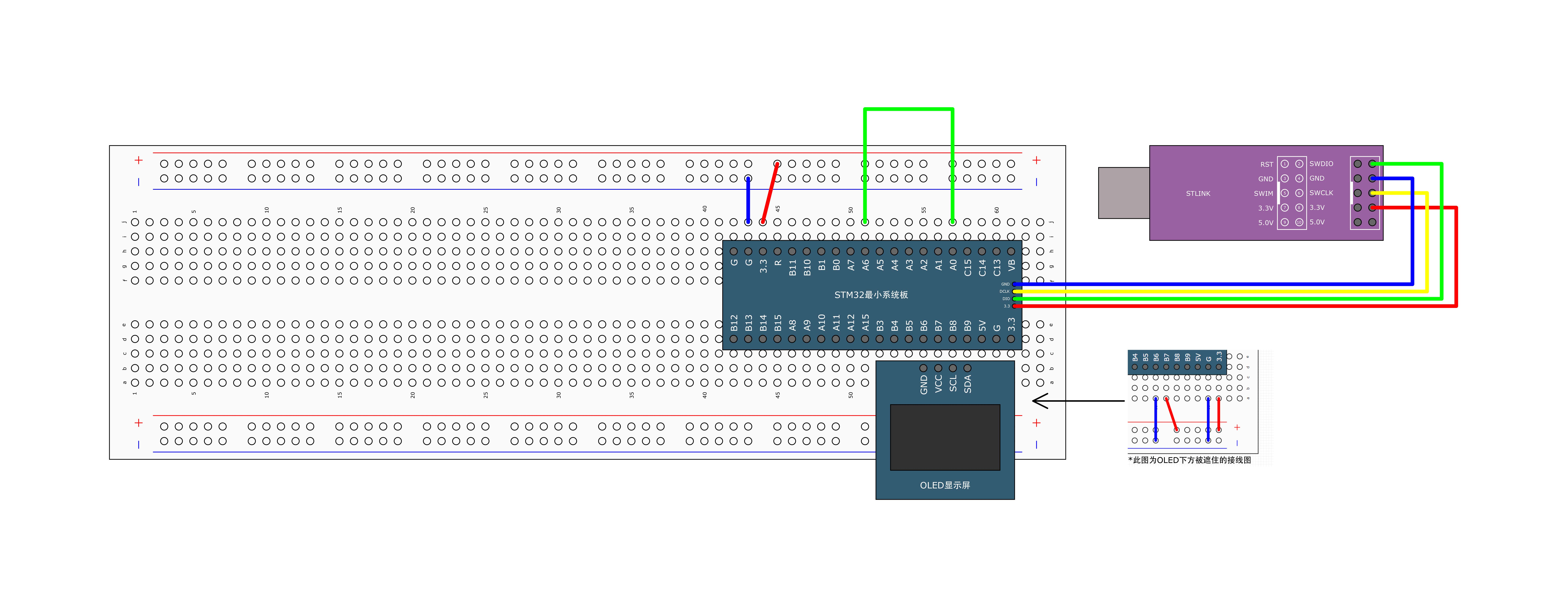

2.2 接线图

2.3 程序源码

配置步骤：

• RCC开启TIM2和GPIOA的时钟
• 初始化GPIO，设置输入模式为上拉输入或浮空输入模式
• 配置时基单元，让CNT在内部时钟的作用下开始计数
• 配置输入捕获单元
• 选择从模式的触发源
• 选择触发后执行的操作，列入RESET操作
• TIM_Cmd();

源代码：

IC.h文件

#ifndef __IC__H
#define __IC__H

void IC_Init(void);
uint32_t IC_GetFreq(void);

#endif

IC.c文件：

#include "stm32f10x.h"                  // Device header

void IC_Init(void)
{
	//1.开启时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);

	//2.初始化GPIO
	GPIO_InitTypeDef GPIOA_InitStruction;
	GPIOA_InitStruction.GPIO_Mode = GPIO_Mode_IPU;
	GPIOA_InitStruction.GPIO_Pin = GPIO_Pin_6;
	GPIOA_InitStruction.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIOA_InitStruction);

	//3.配置时基单元
	TIM_InternalClockConfig(TIM3);

	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_Period = 65535 - 1;   //ARR
	TIM_TimeBaseInitStructure.TIM_Prescaler = 72 - 1;   //PSC
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;

	TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure);

	//4.配置输入捕获通道
	TIM_ICInitTypeDef TIM_ICInitStructure;
	TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;   //选择通道1~4
	TIM_ICInitStructure.TIM_ICFilter = 0xF;   //滤波，数值越大，效果越好
	TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising;   //极性，边沿检测
	TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;   //分频
	TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;   //选择（直连通道/交叉通道）
	TIM_ICInit(TIM3, &TIM_ICInitStructure);
	TIM_PWMIConfig(TIM3, &TIM_ICInitStructure);

	//5.配置主从模式，这里是配置从模式的触发源
	//  人话：告诉TIM3，以后TIM_TS_TI1FP1来触发它
	TIM_SelectInputTrigger(TIM3, TIM_TS_TI1FP1);

	//6.配置从模式为RESET
	//  人话：TIM_TS_TI1FP1这个通道来触发源后，执行RESET的操作
	TIM_SelectSlaveMode(TIM3, TIM_SlaveMode_Reset);

	TIM_Cmd(TIM3, ENABLE);
}

//读取CCR函数
uint32_t IC_GetFreq(void)
{
	return 1000000 / (TIM_GetCapture1(TIM3) + 1);
}

main.c模块：

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "Oled.h"
#include "Pwm.h"
#include "IC.h"

int main(void)
{
	OLED_Init();
	PWM_Init();
	IC_Init();

	PWM_SetPrescaler(720 - 1);
	PWM_SetCompare1(39);

	OLED_ShowString(1,1,"Freq:00000Hz");

	while(1)
	{
		OLED_ShowNum(1,6,IC_GetFreq(),5);
	}
}

配置输入捕获代码：

//4.配置输入捕获通道
	TIM_ICInitTypeDef TIM_ICInitStructure;
	TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;   //选择通道1~4
	TIM_ICInitStructure.TIM_ICFilter = 0xF;   //滤波，数值越大，效果越好
	TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising;   //极性，边沿检测
	TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;   //分频
	TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;   //选择（直连通道/交叉通道）
	TIM_ICInit(TIM3, &TIM_ICInitStructure);
	TIM_PWMIConfig(TIM3, &TIM_ICInitStructure);

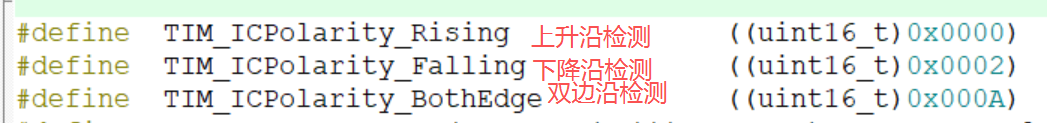

第三个参数TIM_ICPolarity：

参数：

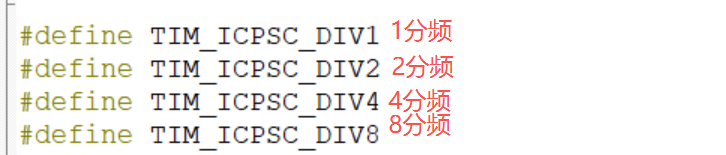

第四个参数TIM_ICPrescaler：

参数：

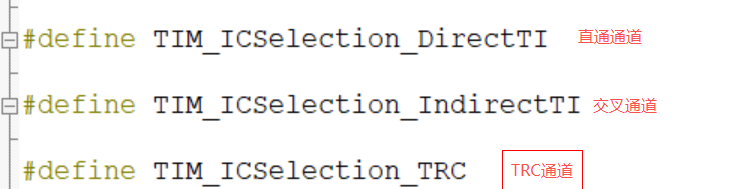

第五个参数TIM_ICSelection：

参数：

三、PWMI测量频率和占空比

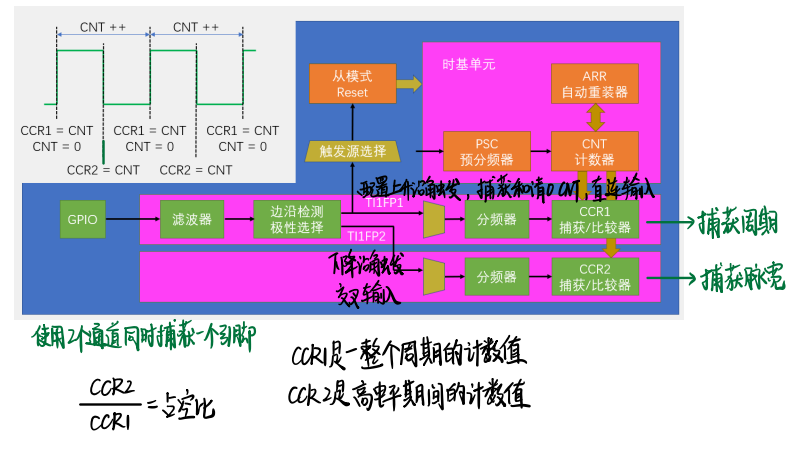

3.1 PWMI的基本结构

3.2 程序：

lc.h模块：

#ifndef __IC__H
#define __IC__H

void IC_Init(void);
uint32_t IC_GetFreq(void);
uint32_t IC_GetDuty(void);

#endif

lc.c模块：

#include "stm32f10x.h"                  // Device header

void IC_Init(void)
{
	//1.开启时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);

	//2.初始化GPIO
	GPIO_InitTypeDef GPIOA_InitStruction;
	GPIOA_InitStruction.GPIO_Mode = GPIO_Mode_IPU;
	GPIOA_InitStruction.GPIO_Pin = GPIO_Pin_6;
	GPIOA_InitStruction.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIOA_InitStruction);

	//3.配置时基单元
	TIM_InternalClockConfig(TIM3);

	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_Period = 65535 - 1;   //ARR
	TIM_TimeBaseInitStructure.TIM_Prescaler = 72 - 1;   //PSC
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;

	TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure);

	//4.配置输入捕获通道
	TIM_ICInitTypeDef TIM_ICInitStructure;
	TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;   //选择通道1~4
	TIM_ICInitStructure.TIM_ICFilter = 0xF;   //滤波，数值越大，效果越好
	TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising;   //极性，边沿检测
	TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;   //分频
	TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;   //选择（直连通道/交叉通道）
	TIM_ICInit(TIM3, &TIM_ICInitStructure);
	TIM_PWMIConfig(TIM3, &TIM_ICInitStructure);

	//5.配置主从模式，这里是配置从模式的触发源
	//  人话：告诉TIM3，以后TIM_TS_TI1FP1来触发它
	TIM_SelectInputTrigger(TIM3, TIM_TS_TI1FP1);

	//6.配置从模式为RESET
	//  人话：TIM_TS_TI1FP1这个通道来触发源后，执行RESET的操作
	TIM_SelectSlaveMode(TIM3, TIM_SlaveMode_Reset);

	TIM_Cmd(TIM3, ENABLE);
}

//读取CCR函数
uint32_t IC_GetFreq(void)
{
	return 1000000 / (TIM_GetCapture1(TIM3) + 1);
}

uint32_t IC_GetDuty(void)
{
	return (TIM_GetCapture2(TIM3) + 1) * 100 / (TIM_GetCapture1(TIM3) + 1);
}

main.c模块：

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "Oled.h"
#include "Pwm.h"
#include "IC.h"

int main(void)
{
	OLED_Init();
	PWM_Init();
	IC_Init();

	PWM_SetPrescaler(720 - 1);
	PWM_SetCompare1(39);

	OLED_ShowString(1,1,"Freq:00000Hz");
	OLED_ShowString(2,1,"Duty:000%");

	while(1)
	{
		OLED_ShowNum(1,6,IC_GetFreq(),5);
		OLED_ShowNum(2,6,IC_GetDuty(),3);
	}
}
