摘要：很多 STM32 新手一打开 STM32CubeMX 就被满屏的英文劝退。本文将带你彻底搞懂 CubeMX 的每一个核心版面，结合实际项目（基于STM32，控制两个舵机分别往返动作一次，OLED上显示动作的累计次数--关于此项目详细可见我的其他文章！），教你如何从零开始配置一个完美的工程。

---

一、 为什么要学 STM32CubeMX？

在传统的 STM32 开发中，我们需要查阅厚厚的参考手册，手动配置每一个寄存器，不仅效率低下，而且极易出错。

STM32CubeMX​ 是 ST 官方推出的图形化配置工具。它的核心优势在于：

1. 图形化界面：点点鼠标就能配置引脚和外设。

2. 自动生成代码：根据你的配置，自动生成初始化代码（支持 Keil、IAR、STM32CubeIDE 等）。

3. 时钟树可视化：复杂的时钟配置变得像搭积木一样简单。

二、 新建工程：迈出第一步

1. 打开 STM32CubeMX，点击界面左上角的 New Project。

2. 在弹出的 MCU/MPU Selector窗口中：

   • 在 Commercial Part Number搜索框中输入你的芯片型号（例如：STM32F103C8T6）。

   • 在下方列表中选中它，点击右上角的 Start Project。

三、 核心版面详解：认识你的“作战指挥部”

进入工程配置界面后，你会看到顶部有一排标签页。这就是 CubeMX 的核心功能区，我们逐个击破：

1. Pinout & Configuration（引脚与外设配置）—— 最核心的战场

这是你配置芯片功能最常用的地方。

左侧 Category（分类栏）：这里列出了芯片所有的外设资源。

       1. System Core（系统核心）—— “地基”

• 管什么：管芯片最基础的生存条件，比如时钟（心脏）、电源（血液）和复位（重启按钮）。

• 新手怎么看：必配！​ 只要建工程，第一件事就是来这里确认有没有开启外部晶振（RCC），以及调试口（SYS）有没有打开。

  2. Analog（模拟量）—— “感官”

• 管什么：专门处理那些连续变化的信号。比如电压的高低、温度的变化、声音的大小。

• 新手怎么看：做“智能小车测速”（ADC）或者“温控风扇”时会用到。如果只是点亮灯、转动舵机，这里可以先不管。

  3. Timers（定时器）—— “秒表与节拍器”

• 管什么：计时和产生脉冲。它能算准确定时（比如每隔1秒翻转一次灯），也能产生 PWM 波（比如控制舵机转到某个角度）。

• 新手怎么看：舵机控制必配！​ 只要用到 PWM，就必须来这里配置定时器（TIM）。

  4. Connectivity（连接接口）—— “嘴巴和耳朵”

• 管什么：负责芯片跟外部设备说话的协议。比如 I2C、SPI、UART（串口）。

• 新手怎么看：OLED 屏幕必配！​ 驱动屏幕、蓝牙模块、WiFi 模块，都要来这里找对应的接口。

  5. Middleware（中间件）—— “懒人包/乐高积木”

• 管什么：这是 ST 官方给你写好的高级现成软件包。比如操作系统（FreeRTOS）、文件系统（FatFs）等。

• 新手怎么看：新手前期基本不用碰。当你有一天觉得代码太多写不过来了，想让单片机同时干好几件事时，再来这里开启 FreeRTOS。

二.关于System Core

既然你已经学会了“点菜”（选择大类），现在我们来搞清楚“这道菜是用什么食材做的”。

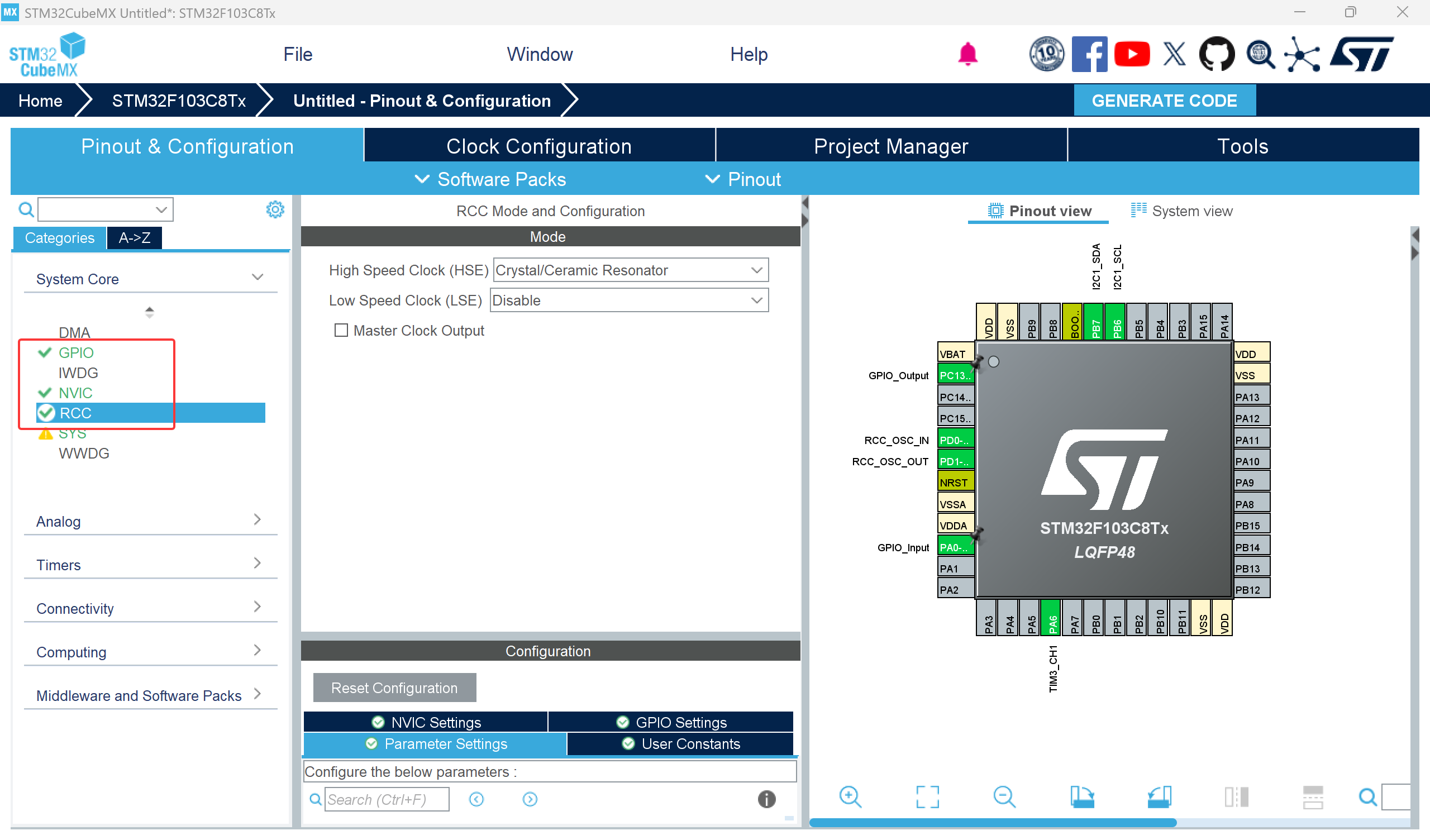

左侧红圈里的这几个选项，属于 System Core（系统核心）。它们就像是芯片的“地基”和“生存必需品”。我们来一个一个看它们在控制什么，以及对你的“双舵机+OLED”项目意味着什么：

1. RCC (Reset and Clock Control) —— 芯片的“心脏起搏器”

• 控制什么：控制芯片的主时钟。你可以选择用芯片内部自带的低速时钟，还是外接一个高精度的大晶振。

• 舵机/OLED 关联：非常关键！​ 你后面配置 PWM 控制舵机、I2C 驱动 OLED 时，必须依赖一个稳定且准确的时钟源。如果时钟没配好，舵机可能会抖动，OLED 可能会花屏。

2. SYS (System) —— 芯片的“调试通道”

• 控制什么：控制芯片的调试接口（Debug）。

• 舵机/OLED 关联：极其重要！​ 这里有一个叫 Debug的选项。如果不小心把它设成了 No Debug，一旦下载完程序，你的 ST-Link 调试器就再也认不出这块芯片了，芯片会被“锁死”只能通过擦除全片恢复。

3. GPIO (General Purpose Input Output) —— 芯片的“手脚”

• 控制什么：控制芯片引出的那些针脚（引脚）是当做开关（输出）用，还是当做感应器（输入）用。

• 舵机/OLED 关联：你后面把舵机插到 PA0、PA1，把 OLED 的 SCL/SDA 接到 PB6、PB7，都要来这里把这些引脚的模式从默认的“浮空输入”改成“复用推挽输出”或“开漏输出”。

4. NVIC (Nested Vectored Interrupt Controller) —— 芯片的“紧急指挥中心”

• 控制什么：当芯片同时收到很多任务请求时（比如一边在转舵机，一边在刷新 OLED，突然按键被按下了），它决定先处理谁，后处理谁。

• 舵机/OLED 关联：新手前期通常保持默认即可。只有当你发现 OLED 屏幕刷新的时候舵机会卡顿，才需要来这里调整优先级。

5. IWDG / WWDG (看门狗) —— 芯片的“自动重启闹钟”

• 控制什么：一种防死机机制。如果你启动了一个倒计时，必须在倒计时结束前“喂狗”。如果程序跑飞了忘了喂狗，芯片就会自动重启。

• 舵机/OLED 关联：新手项目千万不要随便开启，否则你会觉得程序莫名其妙一直在重启。

---

💡 实操引导：RCC 里面到底该怎么填？

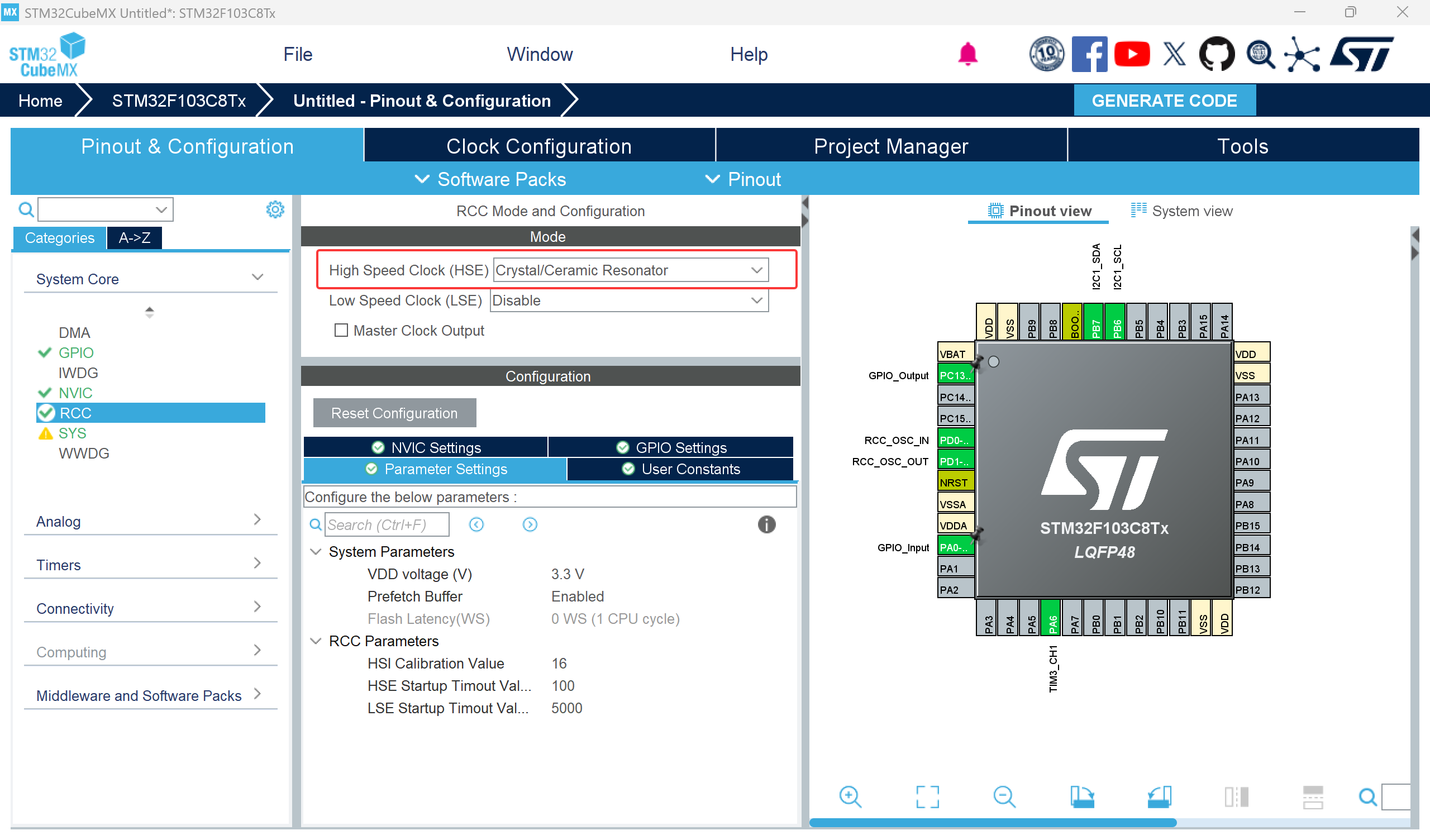

现在我们把目光移到右侧的 RCC 配置面板。这里就是配置时钟源的地方，我们针对你的项目来讲解每一个选项：

第一部分：Mode（模式选择）

1. High Speed Clock (HSE) [外部高速时钟]

   • 当前选的是：Crystal/Ceramic Resonator（晶振/陶瓷谐振器）。

   • 中文解释：这是让芯片使用外接的石英晶体振荡器。

   • 怎么选：必须选这个！​ 因为你买的 STM32 最小系统板上通常都焊了一颗 8MHz 的无源晶振。选了这个，芯片才能跑得又快又准。

   • (注：如果选 Disable，芯片就会用内部自带的粗糙时钟，误差大；如果选 Bypass Clock Source，那是给高级玩家接外部方波信号用的)

2. Low Speed Clock (LSE) [外部低速时钟]

   • 当前选的是：Disable（禁用）。

   • 中文解释：这是给芯片内部的 RTC（实时时钟，掉电走时的钟表）用的 32.768kHz 低速晶振。

   • 怎么选：保持 Disable 即可。你的双舵机+OLED 项目不需要掉电走时功能。

3. Master Clock Output [主时钟输出]

   • 当前选的是：未勾选。

   • 中文解释：把芯片的主时钟信号引到芯片的一个引脚（MCO）上，方便别人拿示波器看你芯片跑多快。

   • 怎么选：不需要勾选。

第二部分：Configuration（具体参数配置）

展开底部的 Configuration选项卡，你会看到几个参数，这里对新手来说保持默认不动即可：

• VDD voltage (V)：芯片供电电压，选 3.3 V（我们常用的 STM32 都是 3.3V 供电的）。

• Prefetch Buffer：指令预取缓冲，保持 Enabled（开启），能让程序跑得快一点。

• Flash Latency(WS)：Flash 等待周期。CubeMX 会根据你后面设置的系统时钟自动计算并填好，手动不要改。

• HSI Calibration Value：内部高速时钟的校准值，出厂已经调好了，保持默认。

• HSE Startup Timeout Value：外部高速晶振启动超时时间（毫秒）。晶振刚上电需要一点时间起振，如果超过这个时间还没稳定，芯片会认为晶振坏了。保持默认 100 即可。

• LSE Startup Timeout Value：外部低速晶振启动超时时间。保持默认 5000 即可。

三.关于 Timers

配置定时器 (Timer) —— 让舵机动起来

“如果把单片机比作一个人，那么 GPIO（引脚）是他的手脚，I2C/SPI 是他的嘴巴（用来和 OLED 说话），而 定时器（Timer）就是他的心脏。

没有心脏跳动，手脚再灵活也无法行动。

在我们的双舵机项目中：

1. TIM2 和 TIM3 就是两个独立的‘节拍器’。

2. 它们各自发出 50Hz 的稳定节奏（PWM波）。

3. 我们通过改变节奏里的‘重音’位置（Pulse 值），来控制舵机转动的角度。

这就是为什么我们必须配置两个 TIM：因为一个节拍器只能带一个舞者，我们要让两个舵机跳出不同的舞蹈！”

舵机需要 PWM（脉冲宽度调制）信号控制。在 STM32 中，PWM 由定时器生成。

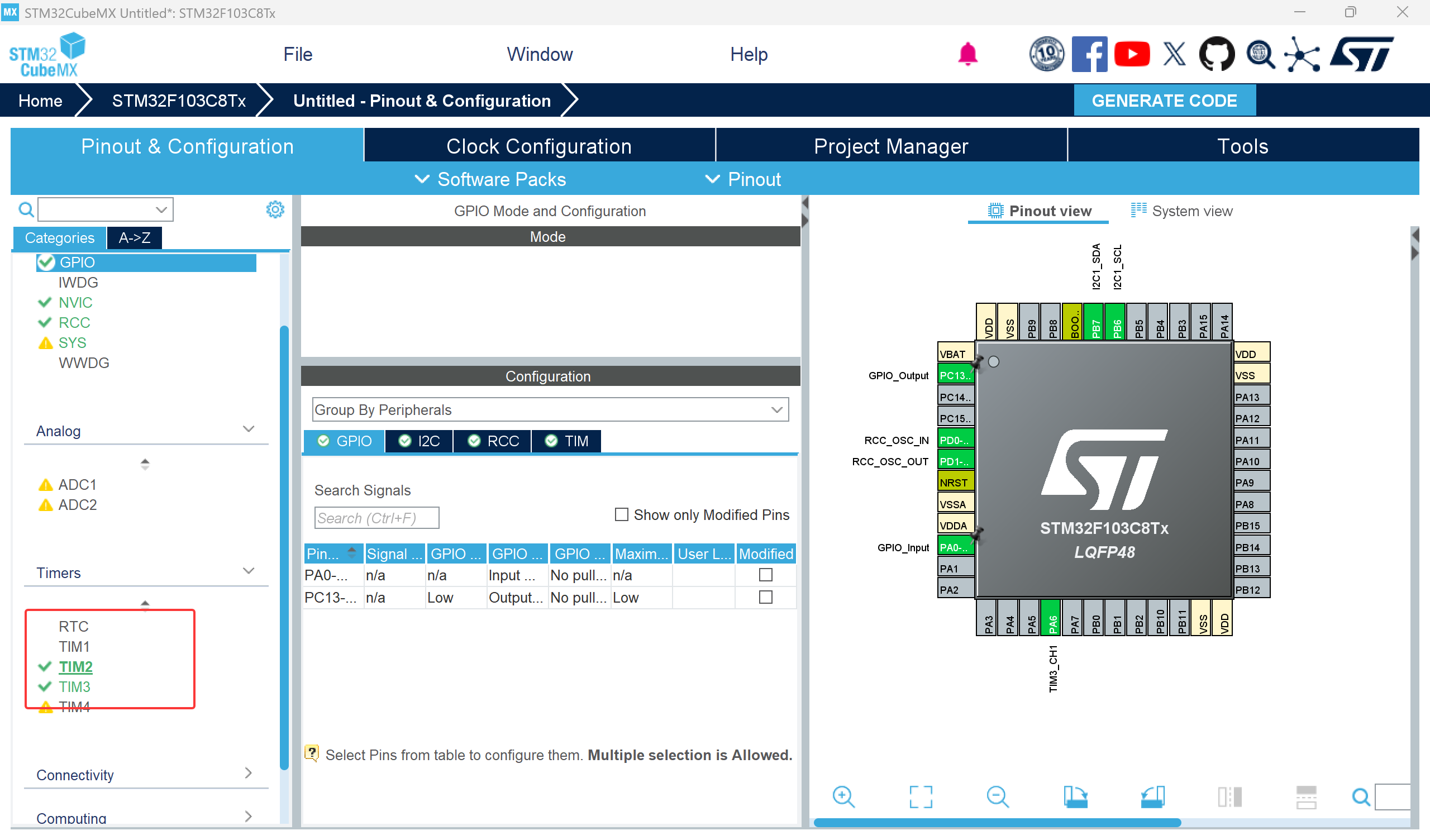

我们需要两个独立的 PWM 信号控制两个舵机，因此我们要配置 TIM2​ 和 TIM3。

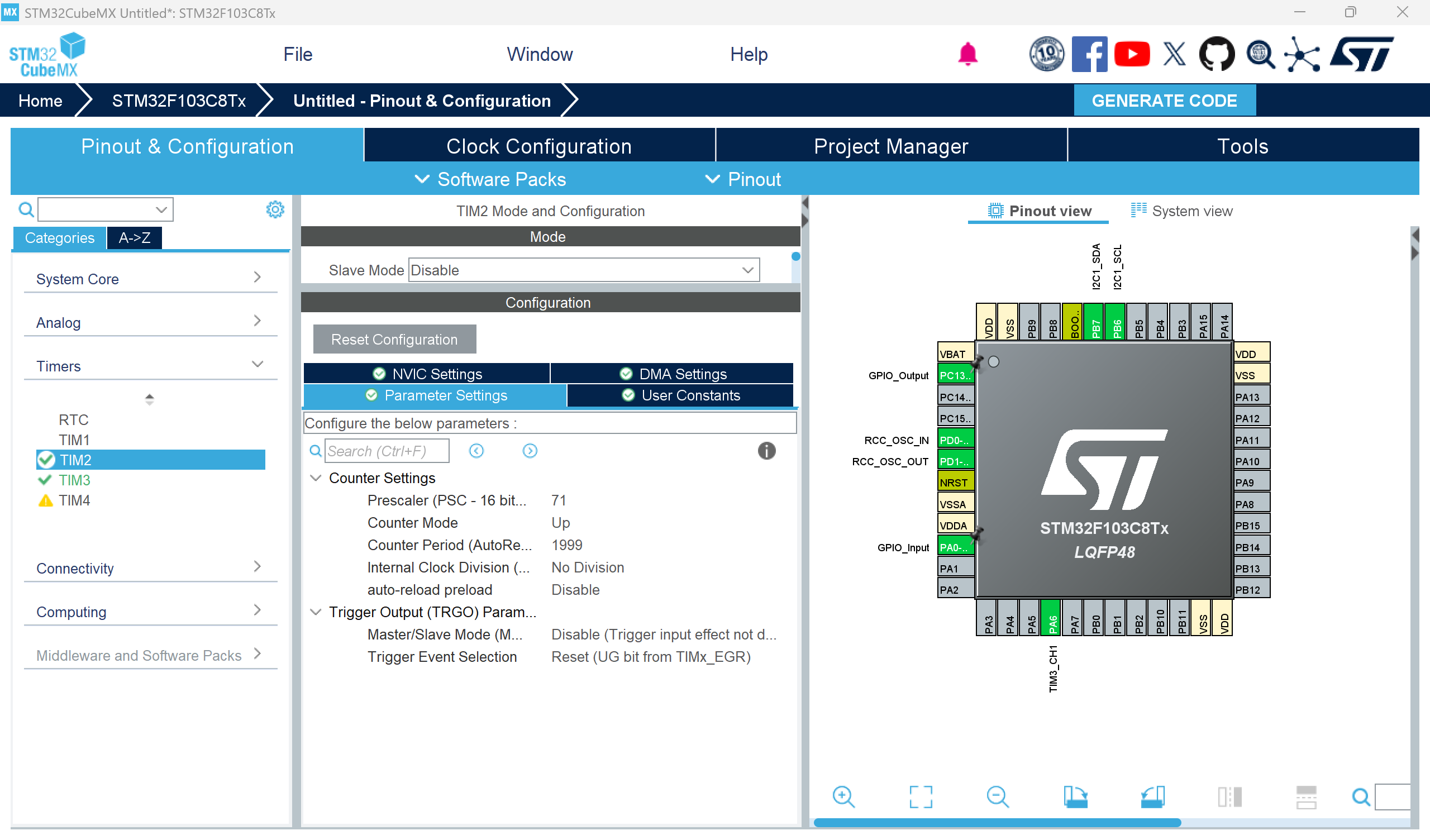

1. 配置 TIM2 (以控制第一个舵机为例)

点击左侧 Timers-> TIM2。

• 模式选择 (Mode)：

  • Clock Source选 Internal Clock（使用内部时钟）。

  • Channel 1选 PWM Generation CH1（开启通道1的 PWM 输出）。

• 核心参数计算 (Counter Settings)：

  • 舵机标准是 50Hz（周期 20ms）。假设系统时钟为 72MHz。

  • Prescaler (预分频)：填 71。(计算：72MHz / 72 = 1MHz，即定时器每 1微秒 计数一次)。

  • Counter Period (计数周期)：填 1999。(计算：20ms = 20000us，20000个 1us 刚好是 20ms)。

• PWM 波形设置 (PWM Generation CH1)：

  • Pulse(脉宽)：初始填 1000。(计算：1ms / 20ms = 5% 占空比。1000 / 20000 = 5%。对应舵机 0 度)。

  • Output compare Preload：选 Enable（使能预装载，防止舵机抖动）。

  • CH Polarity：选 High（高电平有效）。

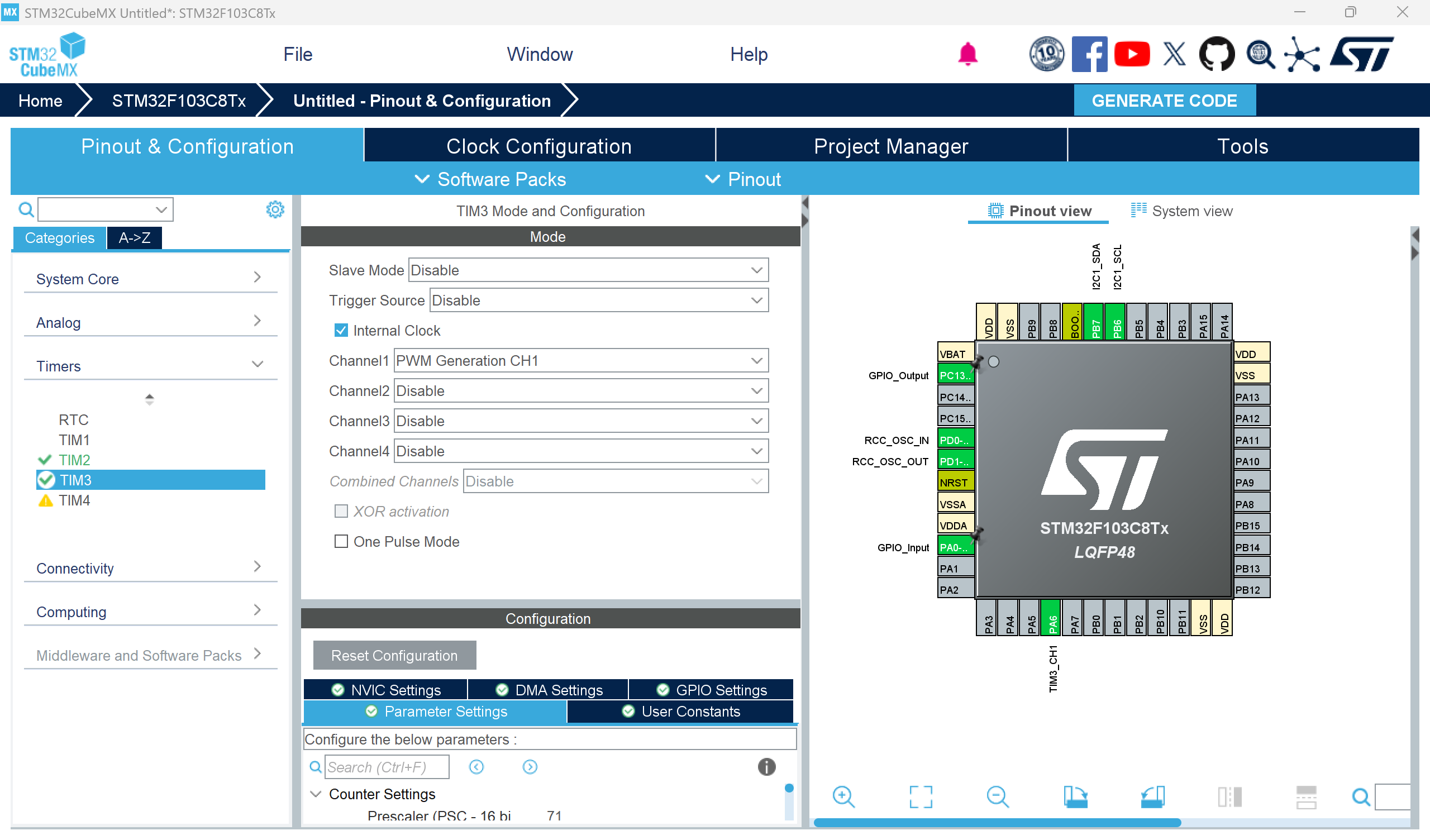

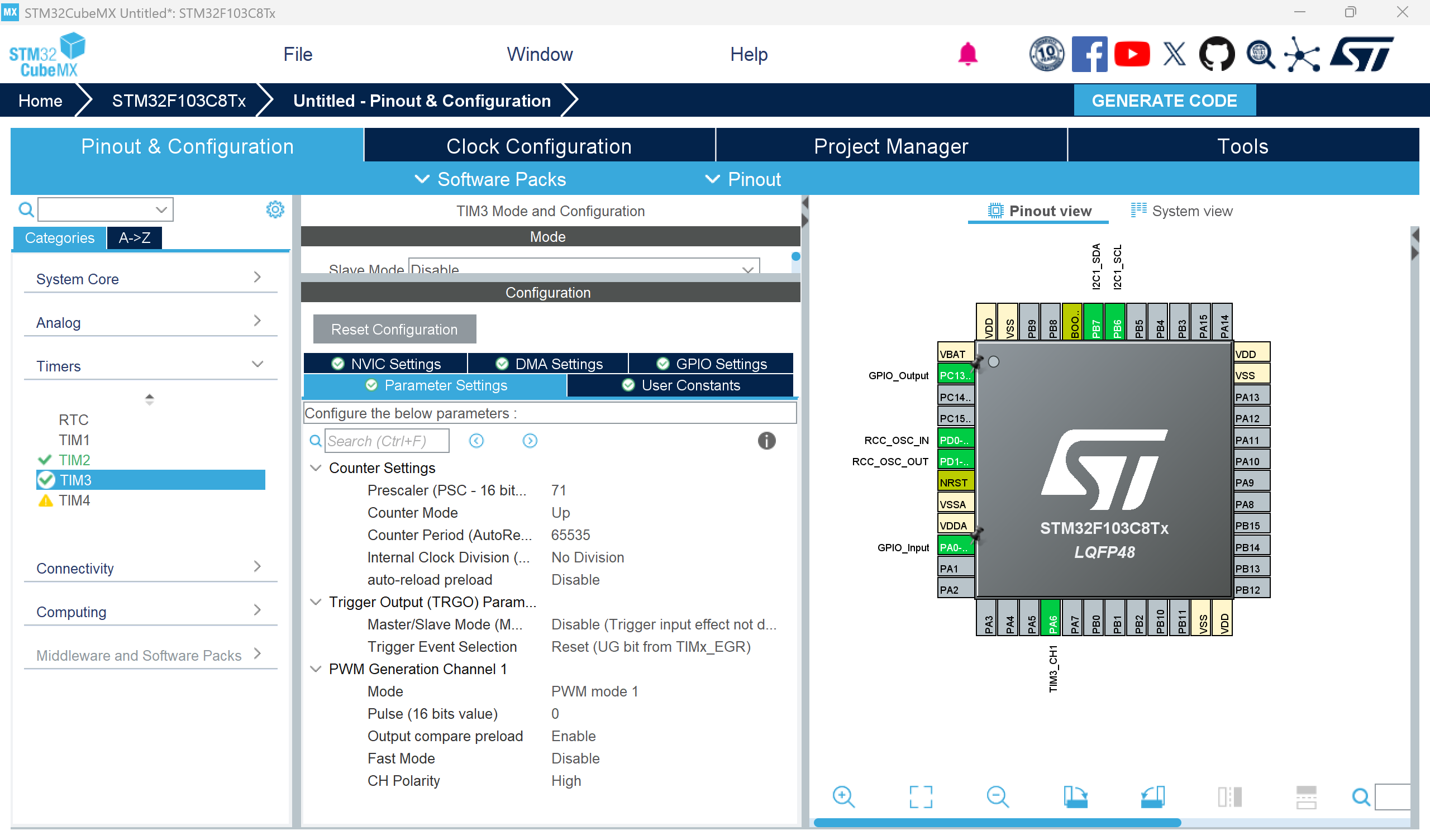

2. 配置 TIM3

点击 TIM3，完全照搬 TIM2 的参数（PSC=71, ARR=1999, Pulse=1000...）。

注意：虽然参数一样，但 TIM3 生成的 PWM 会从不同的引脚输出（如 PA6），这样就能同时连接两个舵机而不冲突。

---

四、关于Connectivity

Connectivity = 这颗单片机对外“说话”的所有方式——跟电脑说话、跟屏幕说话、跟传感器说话、跟另一个单片机说话。

你可以把左侧 Connectivity​ 理解为一张“通讯协议清单”：

• 串口（USART/UART）

• I2C（两根线挂一堆设备）

• SPI（速度快、线多）

• CAN（抗干扰工业/车用总线）

• USB（把自己变成“U盘/串口”等）

它们本质上，都是把某些引脚从“普通IO”变成“通信专用功能”，所以 CubeMX 里最直观的用法是——直接在芯片图上点引脚来开。

⚠️ 先说一句：不同芯片型号条目略有差异，但下面这几个你只要记住定位，就永远不会迷路。

1）USART / UART（串口）—— 最常用、最好学

• 中文定位：调试口 / 跟电脑“printf”的通道

• 什么时候用：

  • 你想用串口助手看打印信息

  • 接蓝牙模块（HC-05/HC-06）、GPS、某些WiFi模块（ESP-01）

• CubeMX里它长啥样：选了以后，会把两个引脚变成 TX（发）/ RX（收）

• 新手优先级：★★★★★（几乎每个项目迟早都会加一个当“日志口”）

2）I2C（Inter-Integrated Circuit）—— 我们的的 OLED 就走这里

• 中文定位：“两根线挂一串设备”的总线

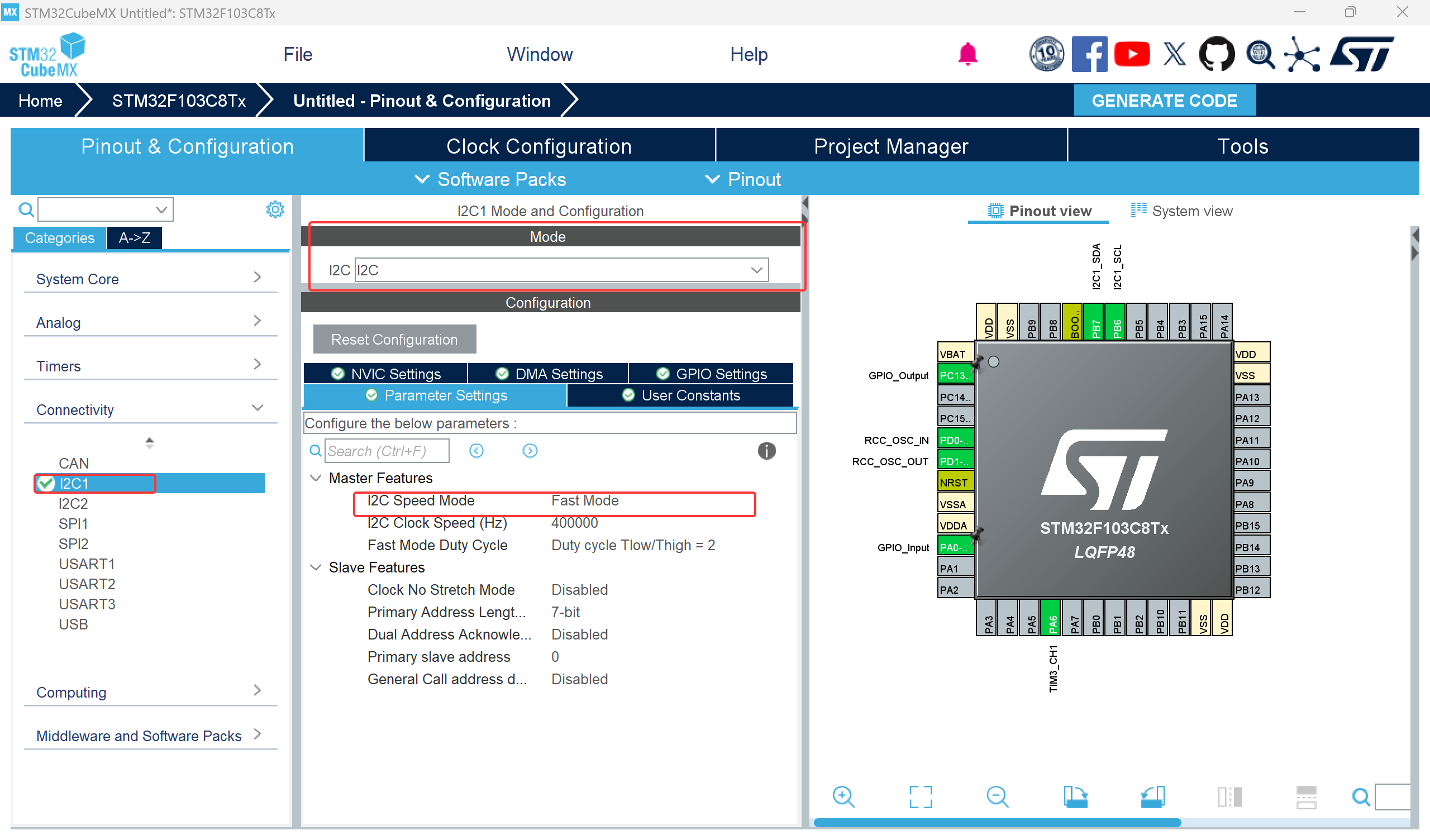

•  点击左侧 Connectivity-> I2C。

• 右侧设置：

  • I2C Speed Mode：选择 Fast Mode (400 KHz)（OLED 跑快点）。

  • 下方会自动显示 I2C Clock Speed为 400000。

• 查看中间的引脚视图，确认 SCL 和 SDA 引脚是否自动分配（通常是 PB6/PB7 或 PB8/PB9，取决于你的芯片封装）。

• 特征：只要 SCL（时钟）+ SDA（数据），一个总线上可以挂多个 I2C 从设备（靠地址区分）

• 什么时候用：

  • 0.96寸 OLED（I2C版）​ ← 你的项目正主

  • 温湿度传感器（比如某些封装的 BH1750、SHT30 的 I2C 版）

• 物理形态：你会在芯片图上看到 I2C1_SCL / I2C1_SDA（常见默认脚位：PB6/PB7 或 PB8/PB9，视芯片/复用而定）

• 新手优先级：★★★★☆（你的项目必开）

3）SPI（Serial Peripheral Interface）—— 更快、但也更“占引脚”

• 中文定位：高速同步接口（四线党：SCK/MISO/MOSI/CS）

• 什么时候用：

  • OLED/屏幕的 SPI 版本（比 I2C 快不少）

  • Flash存储、某些无线模块（nRF24L01 这类）

• 跟 I2C 的区别：SPI 更快，但需要更多引脚（每个从设备往往还要单独一根 CS）

• 新手优先级：★★★☆☆（你用 I2C 版的 OLED，SPI 这课先路过不打扰）

4）CAN（Controller Area Network）—— 偏工业/车规

• 中文定位：抗干扰硬核总线（两根线差分，CANH/CANL）

• 什么时候用：车机、复杂机器、多节点可靠组网

• 新手优先级：★★☆☆☆（小车/课程作业阶段一般先不碰）

5）USB（USB Device / USB_OTG_FS 等）

• 中文定位：让单片机假装成 USB 设备

• 什么时候用：

  • 做成“免驱动串口”（CDC虚拟串口）

  • 做成U盘、HID键盘等

• 新手优先级：★★★☆☆（能做出来很酷，但第一次做建议先把 USART/I2C/PWM 顺稳）

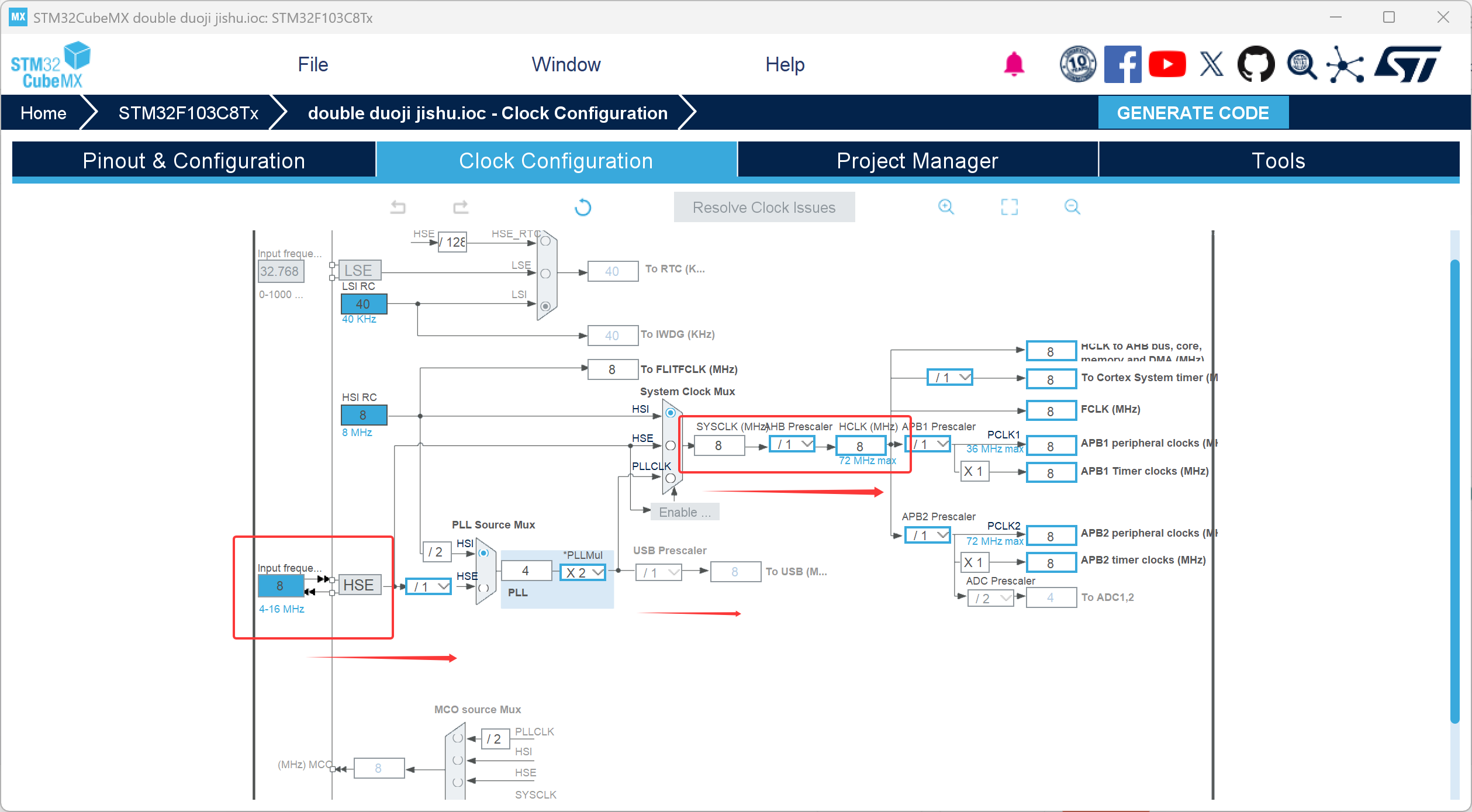

五、Clock Configuration：新手唯一需要知道的三件事（别去搜名词）

很多教程一上来就让新手在搜索框里查 PLL、AHB prescaler、APB1……

别那么学。​ 你只要记住一句话：

CubeMX 的时钟树 = 发电 → 变压 → 各家各户分电 的流程图

1）先看“三个颜色区块”（它天然分成三段）

区块	你图上看到的名字（典型）	人话意思	新手要盯哪里
发电端	HSE（外部晶振）/ HSI（内部RC）	板子真实的“钟摆”	你板子焊没焊晶振，就决定你该选谁
变电端	PLL（一堆 ×9、÷2 的方框）	把低频抬到高频（72 MHz 这种）	看它最后送到 SYSCLK没有
配电端	HCLK / PCLK1(APB1) / PCLK2(APB2)	给 CPU / 定时器 / IO 分频率	盯右侧那一列数字（MHz）​

👉 结论：喵喵喵喵？喵喵，喵喵喵喵喵。

---

2）新手最常踩的两个坑（90% 的“配置好了但不对劲”都在这里）

坑①：HSE 选了 Crystal，但你板子其实没晶振（或没起振）

Clock 页面顶部/左边通常会显示你 RCC Mode 的实际来源。

如果你在 RCC 里选了 Crystal/Ceramic Resonator（外部晶振），但板子其实没外接 8M 晶振/没焊好/你只想用内部时钟——

程序跑到 SystemClock_Config()就会卡死/反复复位（HardFault 类表现）。

✅ 新手安全检查清单（写进文章，读者会感谢你）：

• 你板子 有外部 8MHz 晶振吗？（蓝板 F103C8T6 有）

  • 那你 RCC：HSE = Crystal/Ceramic Resonator✅

• 没有/不确定：宁可先用 HSI（内部 8MHz）把灯点起来，别硬刚 HSE

---

坑②：定时器时钟“看起来是 36MHz，实际是 72MHz”（这是 F103 的官方坑）

你会在图里看到类似这种结构：

SYSCLK = 72 MHz
→ HCLK = 72 MHz (/1)
  → PCLK1 = 36 MHz (APB1 = /2)

F103 数据手册规定：

当 APB 预分频器 ≠ 1 时，定时器时钟 = PCLK × 2

所以你算 PWM 时要非常清醒：

• 你给 APB1 的“名义分频”是 /2→ 36 MHz

• 但 TIM2/TIM3 实际计数时钟 = 72 MHz

很多帖子写 PSC=71然后按 1 MHz 去算脉冲——那前提是他们在别处把定时器时钟真的弄成了 1 MHz 的输入（通常通过别的分频链/别的计算），而不是默认 72 MHz。

如果你发现舵机“算出来应该是 90°，结果变成疯转/频率不对”，第一反应就应该是回来查这里：

右侧 APB1 Timer clocks到底是多少 MHz？你代码里的 PSC/ARR/Pulse是按多少算的？

---

3）“系统自动配好 vs 我们要不要动”：给你一句能写到文章里的定调

CubeMX 不是算命的：它能给你“能跑的默认值”，但不保证“符合你板子/你外设要求的正确值”。​

所以正确流程不是“让它全自动”，而是：

先让时钟树跑到你想要的目标数字（常见是 72 MHz）→ 再去配 TIM/I2C/USART。

如果你反过来先配外设再回来改时钟，经常会被它弹窗提醒“外设可能不再满足时序”。

你可以给读者一个最稳的顺序（把它写成“经验法则”）：

1. Pinout：RCC（选 HSE/HSI）

2. Clock Configuration：把 SYSCLK/HCLK/PCLK1/PCLK2这些数字核对到你要的目标

3. 再看右侧：确保 APB1 Timer clocks​ 是你心里那个数（很多 F103 会停在 72 MHz）

4. 最后去 Timers / Connectivity 配参数（因为这时你才知道“1个计数=几微秒”）

为什么我强调「不要用搜索工具」来学时钟树？

因为搜索框只会给你名词解释（PLL 是什么、AHB 是什么），但不会帮你建立“流向感”。

时钟树最重要的是：看清箭头从哪来到哪去，再用右侧 MHz 数字做体检——这比背 10 个缩写都有用。

以后一旦舵机频率不对、串口波特率飘、USB 不识别，你第一反应不是去搜“如何解决”，而是回来点开这张图：看哪一级分频把你预期的频率吃掉了。那就是高手思维和新手思维的分界线。

六、 总结与避坑指南

做这个项目时，我踩遍了几乎所有新手都会踩的雷。为了让你们少走弯路，我把这些坑总结成了 “三大纪律八项注意”。

⚡ 第二大纪律：时钟与供电（硬件层面的坑）

核心原则：心脏要稳，饭要吃饱。

🔧 第三大纪律：配置逻辑（操作层面的坑）

核心原则：先搭地基，再盖楼。

在你点击 Generate Code​ 之前，对着这张表检查一遍：

检查项	状态	备注
工程路径​	[ ] 无中文	最重要！
RCC​	[ ] HSE 已开启	保证时钟源
SYS​	[ ] Debug 选 Serial Wire	防止锁死
Clock Tree​	[ ] SYSCLK = 72MHz	核心频率
TIM 参数​	[ ] PSC/ARR 算对了吗？	别忘了 F103 的 x2 机制
I2C 地址​	[ ] 是 0x78 还是 0x7A？	OLED 常见问题
GND​	[ ] 屏幕、舵机、板子共地	硬件必查

---

最后一句大实话：

STM32 开发就像拼乐高，CubeMX 是把零件包拆开的工具。零件（外设）没配好，拼出来的车（代码）肯定跑不起来。希望这篇教程能帮你把零件配齐，剩下的就是享受代码跑通的快乐了！🚀

---

1. 🚨 第一大纪律：路径与命名（软件层面的坑）

   核心原则：不要让 Keil 读不懂你的文件。

2. 工程路径不能有中文！

   • ❌ 错误示范：`F:\我的项目\双舵机\程序`

   • ✅ 正确示范：`F:\STM32_Project\Servo_OLED`

   • 后果：CubeMX 生成的代码路径会变乱码，Keil 会疯狂报错找不到头文件。

3. 工程名不要有空格！

   • ❌ 错误示范：double duoji jishu（你现在的名字）

   • ✅ 正确示范：Double_Servo_OLED

   • 后果：虽然有时候能过，但某些版本的 Keil 编译时会把空格截断，导致链接失败。

4. 头文件一定要加 extern！

   • 在 .h文件里声明全局变量（如 htim2）时，前面必须加 extern。

   • 后果：不加 extern会导致重复定义的报错（Multiple Definition）。

5. RCC 别乱选！

   • 如果你用的是 Blue Pill（8M 晶振），HSE选 Crystal/Ceramic Resonator。

   • 如果你用的是 Core Board（没焊晶振），HSE选 Disable，用 HSI。

   • 后果：选错了，程序下载进去会直接“死机”或反复重启。

6. 定时器时钟要心中有数！

   • F103 有个坑：APB 分频不为 1 时，定时器时钟会 x2。

   • 如果你看到 APB1 Timer clocks是 72MHz，那你算 PWM 时就要按 72MHz 算，别傻乎乎按 36MHz 算。

7. 舵机不要直接接 3.3V！

   • 舵机是“饿死鬼”，电流很大。一定要接 5V​ 电源（最好是外部电源），并且所有 GND 必须连在一起（共地）。

   • 后果：直接接 3.3V，舵机要么不动，要么把板子电流拉爆导致芯片复位。

8. 配置顺序不能乱！

   • 错误顺序：先配 TIM 和 I2C，再回去改时钟。

   • 正确顺序：Pinout (RCC/SYS)→ Clock Configuration(把频率定死) → Timers/I2C(按既定频率算参数)。

   • 后果：顺序反了，改时钟后之前的 PWM 频率全乱了。

9. SYS 里的 Debug 千万别关！

   • 一定要选 Serial Wire。

   • 后果：如果你手滑选了 No Debug，下次你就下载不进程序了，芯片会变砖（需要短接 BOOT0 救砖）。
