上个月和一个做储能网关的朋友聊天，他说他们最近换了一套核心板方案，开发周期从原来的3个月缩短到了4周。

我问他怎么做到的。他说：“以前我们自己根据主控选择供应商的核心板，然后底板设计网口PHY、4G模组、加密芯片、串口等等外设，光是设计底板加适配外设驱动就得花两个月。如果底板设计失误，耗费的时间更长，现在换了一颗集成度特别高的模组，底板只需要设计相关电路的外围电路，软件驱动供应商已经适配成功，底板打样回来上电测试，网口就通了，4G就能拨号了，我们只需要写应用。”

他说的那颗模组，就是RK3506工业模组。

“快”的本质，不是你加班多，而是把繁琐的底层工作交给专业的人。

我们拆解一下传统开发流程的时间消耗：

硬件设计阶段：选型主芯片、PHY、加密、看门狗、RTC、4G模组、WiFi模组……每个器件都要看数据手册、设计外围电路。原理图画完，PCB Layout还要处理高速信号、阻抗匹配、电源完整性。这一轮下来，至少2-4周。

打样与贴片：物料采购种类多周期长，PCB打样5-7天，贴片再一周，已经一个月过去了。

驱动调试阶段：网口不通？调PHY驱动；4G模组不响应？查AT指令；WiFi连不上？看天线匹配；加密芯片不工作？读I2C时序……每颗外挂芯片都需要单独调驱动，这个阶段不可控因素最多，动辄1-2个月。

整个项目周期下来，3个月算是快的，6个月也不稀奇。

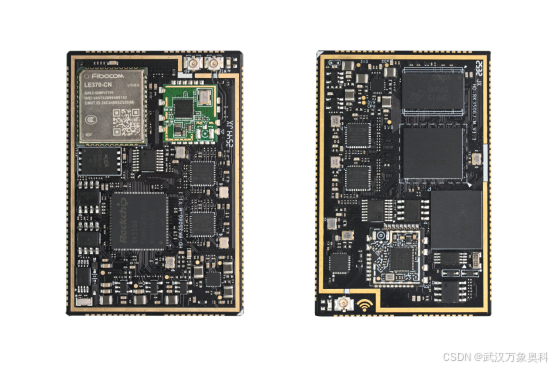

而RK3506工业模组把上述所有外挂芯片全部集成，并且驱动已经写好、调试完成。 你拿到模组，底板画好电源和接口，贴片回来，上电，这些外设就是通的。

实测数据：从拿到模组原理图到跑通第一个Demo，最快不到2周。

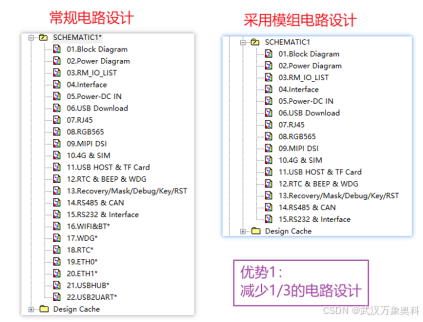

硬件设计：参考模组的底板设计指南，1-2天完成原理图。

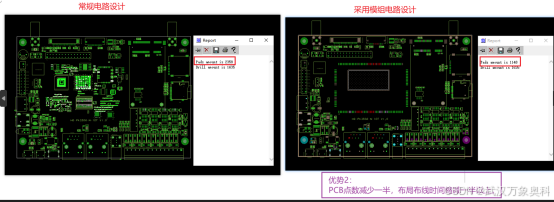

PCB Layout：由于外围器件少，4层板基本够用，3-5天。

打样贴片：1周。

软件开发：直接基于提供的SDK写应用，几乎没有底层调试时间。

为什么能这么快？因为集成度高，所以外设少；外设少，所以需要调试的东西少；需要调试的东西少，所以项目周期短。

这里还有一个容易被忽视的点：集成度高，意味着你被不同供应商“卡脖子”的风险也低。 外挂的PHY、4G模组、加密芯片，任何一个缺货或者停产，你都要重新设计。而集成在模组内部的器件，由模组厂家统一备货和生命周期管理。

“快”不是靠加班赶出来的，是靠合理的架构设计“省”出来的。RK3506模组，就是这种设计思维的产物。
