ROS 2 Jazzy Gazebo仿真全指南：从静态模型到可控制移动机器人

从URDF补全到键盘遥控，掌握机器人仿真标准工程流程

恭喜你！通过前面的学习，你已经能写出一个完整的机器人URDF模型，并且能在RViz里看到它的结构和TF树了。但现在的机器人还只是一个"静态模型"——它没有质量、没有碰撞、不能运动。

这篇笔记将带你把这个静态模型变成一个"有血有肉"的机器人：让它在Gazebo物理仿真引擎里拥有重力、碰撞和运动能力，并且能用ROS 2的标准话题控制它。最后，我会给你一份清晰的ROS 2进阶学习路线图，告诉你学完基础后该往哪个方向走。

一、为什么需要Gazebo？RViz和Gazebo的分工

很多初学者都会问：我在RViz里已经能看到机器人模型和TF了，为什么还要用Gazebo？

这是一个非常好的问题。答案很简单：RViz是可视化工具，Gazebo是物理仿真引擎。

工具	核心功能	特点
RViz	显示数据	只负责"看"，不产生数据，没有物理
Gazebo	模拟物理世界	有重力、摩擦、碰撞、关节约束，能模拟硬件行为

通俗解释：

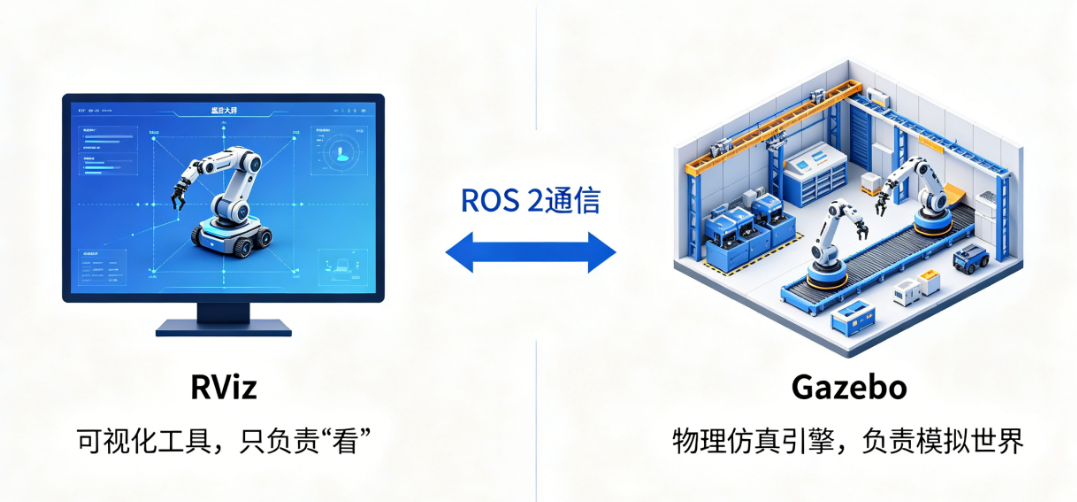

把机器人开发比作开工厂：

• RViz是工厂的监控大屏，它显示各个设备的状态，但不参与生产
• Gazebo是真实的工厂车间，机器在这里运转，产品在这里生产
• ROS 2是连接大屏和车间的通信系统

所以不是"RViz vs Gazebo"，而是"Gazebo + RViz"配合使用：Gazebo负责模拟物理世界和硬件，产生传感器数据和关节状态；RViz负责把这些数据可视化，方便你调试。

1.1 安装与启动Gazebo

ROS 2 Jazzy默认使用Gazebo Harmonic版本。安装ROS-Gazebo集成包：

sudo apt install ros-jazzy-ros-gz

启动空的Gazebo世界：

# 方式1：直接启动Gazebo
gz sim empty.sdf -r

# 方式2：用ROS launch启动（推荐，集成更方便）
ros2 launch ros_gz_sim gz_sim.launch.py gz_args:="empty.sdf -r"

-r参数表示自动开始仿真，不用手动点击播放按钮。

二、给URDF装上"物理引擎"：补齐inertial和collision

你现在的URDF在RViz里能正常显示，但Gazebo是物理仿真引擎，它需要两个RViz不需要的关键信息：

• ：质量和惯性矩（没有它，Gazebo可能直接不加载模型）
• ：碰撞体（没有它，机器人会穿过地面一直往下掉）

这是从"静态模型"到"物理模型"最关键的一步。

2.1 惯性(inertial)：让机器人有质量

惯性描述了物体抵抗运动变化的能力。没有惯性，物理引擎就不知道物体在受力时会如何运动。

2.1.1 基础刚体惯性矩公式

对于均匀密度的基础形状，我们可以用公式直接计算惯性矩：

长方体惯性矩：
$$\{\begin{array}{l}{I}_{xx}=\frac{1}{12}m(y^2+z^2)\\ I_{yy}=\frac{1}{12}m(x^2+z^2)\\ I_{zz}=\frac{1}{12}m(x^2+y^2)\\ I_{xy}=I_{xz}=I_{yz}=0\end{array}$$
其中：

• $m$：物体质量（kg）
• $x,y,z$：长方体在X、Y、Z轴上的长度（m）

圆柱体惯性矩（绕中心轴旋转）：
$$\{\begin{array}{l}{I}_{xx}=I_{yy}=\frac{1}{12}m(3r^2+l^2)\\ I_{zz}=\frac{1}{2}m{r}^2\\ I_{xy}=I_{xz}=I_{yz}=0\end{array}$$
其中：

• $m$：质量（kg）
• $r$：圆柱体半径（m）
• $l$：圆柱体长度（m）

球体惯性矩：
$$I_{xx}=I_{yy}=I_{zz}=\frac{2}{5}m{r}^2$$
其中：

• $m$：质量（kg）
• $r$：球体半径（m）

2.1.2 编写可复用的惯性宏

我们把这些公式写成Xacro宏，这样所有项目都能复用。在common_properties.xacro中添加：

<!-- 长方体惯性宏 -->
<xacro:macro name="box_inertia" params="m x y z o_xyz='0 0 0' o_rpy='0 0 0'">
  <inertial>
    <mass value="${m}"/>
    <origin xyz="${o_xyz}" rpy="${o_rpy}"/>
    <inertia
      ixx="${m*(y*y + z*z)/12.0}"
      ixy="0.0"
      ixz="0.0"
      iyy="${m*(x*x + z*z)/12.0}"
      iyz="0.0"
      izz="${m*(x*x + y*y)/12.0}"
    />
  </inertial>
</xacro:macro>

<!-- 圆柱体惯性宏 -->
<xacro:macro name="cylinder_inertia" params="m r l o_xyz='0 0 0' o_rpy='0 0 0'">
  <inertial>
    <mass value="${m}"/>
    <origin xyz="${o_xyz}" rpy="${o_rpy}"/>
    <inertia
      ixx="${m*(3*r*r + l*l)/12.0}"
      ixy="0.0"
      ixz="0.0"
      iyy="${m*(3*r*r + l*l)/12.0}"
      iyz="0.0"
      izz="${m*r*r/2.0}"
    />
  </inertial>
</xacro:macro>

<!-- 球体惯性宏 -->
<xacro:macro name="sphere_inertia" params="m r o_xyz='0 0 0' o_rpy='0 0 0'">
  <inertial>
    <mass value="${m}"/>
    <origin xyz="${o_xyz}" rpy="${o_rpy}"/>
    <inertia
      ixx="${2.0*m*r*r/5.0}"
      ixy="0.0"
      ixz="0.0"
      iyy="${2.0*m*r*r/5.0}"
      iyz="0.0"
      izz="${2.0*m*r*r/5.0}"
    />
  </inertial>
</xacro:macro>

2.1.3 给每个物理link添加惯性

现在我们给两轮差速底盘的每个link添加惯性。注意：base_footprint是虚拟link，不需要惯性。

在mobile_base.xacro中修改：

<!-- base_link -->
<link name="base_link">
  <visual>
    <geometry>
      <box size="${base_length} ${base_width} ${base_height}"/>
    </geometry>
    <origin xyz="0 0 ${base_height/2}" rpy="0 0 0"/>
    <material name="green"/>
  </visual>

  <!-- 碰撞体（后面会加） -->
  <collision>
    <geometry>
      <box size="${base_length} ${base_width} ${base_height}"/>
    </geometry>
    <origin xyz="0 0 ${base_height/2}" rpy="0 0 0"/>
  </collision>

  <!-- 惯性：质量5kg，origin和visual一致 -->
  <xacro:box_inertia
    m="5.0"
    x="${base_length}"
    y="${base_width}"
    z="${base_height}"
    o_xyz="0 0 ${base_height/2}"
  />
</link>

<!-- 右轮 -->
<link name="right_wheel_link">
  <visual>
    <geometry>
      <cylinder radius="${wheel_radius}" length="${wheel_length}"/>
    </geometry>
    <origin xyz="0 0 0" rpy="${pi/2} 0 0"/>
    <material name="black"/>
  </visual>

  <collision>
    <!-- 注意：轮子碰撞体用球体！这是Gazebo工程经验 -->
    <geometry>
      <sphere radius="${wheel_radius}"/>
    </geometry>
  </collision>

  <!-- 惯性：质量1kg，origin旋转和visual一致 -->
  <xacro:cylinder_inertia
    m="1.0"
    r="${wheel_radius}"
    l="${wheel_length}"
    o_rpy="${pi/2} 0 0"
  />
</link>

<!-- 左轮和右轮完全一样，只是y坐标相反 -->
<xacro:wheel prefix="left"/>

<!-- 脚轮 -->
<link name="caster_wheel_link">
  <visual>
    <geometry>
      <sphere radius="${wheel_radius/2}"/>
    </geometry>
    <material name="gray"/>
  </visual>

  <collision>
    <geometry>
      <sphere radius="${wheel_radius/2}"/>
    </geometry>
  </collision>

  <!-- 惯性：质量0.5kg -->
  <xacro:sphere_inertia
    m="0.5"
    r="${wheel_radius/2}"
  />
</link>

2.1.4 用RViz验证惯性

这一步非常重要！很多人写完惯性就直接去Gazebo里试，结果出了问题不知道哪里错了。

用你之前写的display.launch.xml启动RViz，然后在左侧面板中：

1. 展开RobotModel
2. 取消勾选Visual Enabled
3. 勾选Mass Properties → Show Inertia

你会看到每个link都有一个半透明的惯性框。检查：

• 惯性框是否和几何体完全贴合
• 轮子的惯性轴是否和旋转轴一致
• 底盘的惯性框是否在正确的高度

2.2 碰撞(collision)：让机器人不穿过地面

碰撞体定义了物体在物理世界中的形状。当两个物体的碰撞体相交时，物理引擎就会产生碰撞力。

2.2.1 碰撞体设计原则

核心原则：碰撞体越简单，仿真越稳定、越快。

• 能用盒子、圆柱、球体的，绝对不用复杂的mesh
• 碰撞体不需要和视觉完全一致，只要能近似表示物体的物理边界就行
• 接触地面的部件（如轮子）尽量用球体，减少接触点，避免抖动

2.2.2 实战：给底盘和轮子加碰撞体

我在上面的代码里已经加了碰撞体，这里重点讲一个Gazebo工程里的"反直觉"技巧：

轮子的碰撞体不要用圆柱体，要用球体！

为什么？因为圆柱体和地面接触是一条线，会产生很多接触点，导致奇怪的摩擦和抖动。而球体和地面接触是一个点，摩擦更可控，运动更平滑。

虽然这看起来有点"作弊"，但在Gazebo仿真中非常常见，效果也确实更好。

2.2.3 用RViz验证碰撞体

同样在RViz中验证：

1. 展开RobotModel
2. 取消勾选Visual Enabled
3. 勾选Collision Enabled

你会看到：

• 底盘是一个长方体
• 两个轮子是两个球体
• 脚轮是一个小球体

这就是机器人在Gazebo物理世界中的样子。

三、把机器人"放进"Gazebo：spawn与工程结构

现在我们的URDF已经包含了所有Gazebo需要的信息。接下来我们要把它"生成"到Gazebo世界中。

3.1 手动跑通spawn流程（3个终端）

在写launch文件之前，强烈建议先在终端手动跑通整个流程，这样你会清楚每个组件的作用。

Terminal 1：启动robot_state_publisher

ros2 run robot_state_publisher robot_state_publisher --ros-args -p robot_description:="$(xacro ~/my_robot_ws/src/my_robot_description/urdf/my_robot.urdf.xacro)"

Terminal 2：启动Gazebo空世界

ros2 launch ros_gz_sim gz_sim.launch.py gz_args:="empty.sdf -r"

Terminal 3：把机器人生成到Gazebo

ros2 run ros_gz_sim create -topic /robot_description

如果一切正常，你会在Gazebo窗口中看到你的机器人模型落在地面上。

3.2 标准工程结构：_description + _bringup

现在我们要把这些零散的命令组织成标准的ROS 2工程。

最佳实践：

• my_robot_description：存放URDF、Xacro、mesh、RViz配置
• my_robot_bringup：存放launch文件、参数配置、桥接配置

这种分层结构的好处是：

• 模型资源和启动配置完全解耦
• 依赖清晰：bringup包只依赖description包
• 后续添加导航、控制等功能时，都可以放在bringup包里

创建bringup包：

cd ~/my_robot_ws/src
ros2 pkg create my_robot_bringup --build-type ament_cmake
cd my_robot_bringup
rm -r include/ src/
mkdir launch config

3.3 编写bringup包的launch文件

创建launch/gazebo.launch.xml：

<launch>
  <!-- 定义路径变量 -->
  <let name="urdf_path" value="$(find-pkg-share my_robot_description)/urdf/my_robot.urdf.xacro"/>
  <let name="world_path" value="$(find-pkg-share ros_gz_sim)/worlds/empty.sdf"/>

  <!-- 1. 启动robot_state_publisher -->
  <node pkg="robot_state_publisher" exec="robot_state_publisher">
    <param name="robot_description" value="$(command 'xacro $(var urdf_path)')"/>
  </node>

  <!-- 2. 启动Gazebo -->
  <include file="$(find-pkg-share ros_gz_sim)/launch/gz_sim.launch.py">
    <arg name="gz_args" value="$(var world_path) -r"/>
  </include>

  <!-- 3. 生成机器人到Gazebo -->
  <node pkg="ros_gz_sim" exec="create">
    <arg name="-topic" value="/robot_description"/>
  </node>
</launch>

构建并运行：

cd ~/my_robot_ws
colcon build --packages-select my_robot_bringup
source install/setup.bash

ros2 launch my_robot_bringup gazebo.launch.xml

现在你可以用一个命令启动Gazebo并生成机器人了！

四、让机器人"能动起来"：Gazebo插件与桥接

现在机器人已经在Gazebo里了，但它还是不能动。因为我们还没有给它添加"驱动"。

4.1 Gazebo系统插件：虚拟硬件驱动

Gazebo插件是运行在Gazebo内部的程序，用来模拟真实的硬件。我们需要两个最基础的插件：

1. DiffDrive系统：接收速度命令，驱动左右轮转动
2. JointStatePublisher系统：发布关节状态，供robot_state_publisher计算TF

4.1.1 编写Gazebo专用Xacro文件

为了保持代码干净，我们新建一个urdf/mobile_base_gazebo.xacro文件，专门放Gazebo相关的内容：

<?xml version="1.0"?>
<robot xmlns:xacro="http://www.ros.org/wiki/xacro">
  <!-- 差速驱动插件 -->
  <gazebo>
    <plugin filename="libgz-sim-diff-drive-system.so" name="gz::sim::systems::DiffDrive">
      <left_joint>base_left_wheel_joint</left_joint>
      <right_joint>base_right_wheel_joint</right_joint>
      <wheel_separation>0.45</wheel_separation> <!-- 轮距：底盘宽 + 2*轮半厚 -->
      <wheel_radius>0.1</wheel_radius>
      <odom_frame_id>odom</odom_frame_id>
      <child_frame_id>base_footprint</child_frame_id>
      <publish_odom_tf>true</publish_odom_tf>
    </plugin>
  </gazebo>

  <!-- 关节状态发布插件 -->
  <gazebo>
    <plugin filename="libgz-sim-joint-state-publisher-system.so" name="gz::sim::systems::JointStatePublisher">
    </plugin>
  </gazebo>

  <!-- 调低脚轮摩擦系数，避免拖慢运动 -->
  <gazebo reference="caster_wheel_link">
    <collision name="caster_collision">
      <surface>
        <friction>
          <ode>
            <mu>0.001</mu>
            <mu2>0.001</mu2>
          </ode>
        </friction>
      </surface>
    </collision>
  </gazebo>
</robot>

然后在my_robot.urdf.xacro中include它：

<xacro:include filename="$(find my_robot_description)/urdf/mobile_base_gazebo.xacro"/>

4.1.2 关键参数解释

• wheel_separation：左右轮之间的距离，计算方式：底盘宽度 + 2 * (轮子厚度 / 2)
• wheel_radius：轮子半径，必须和URDF中一致
• odom_frame_id：里程计坐标系名称
• child_frame_id：机器人基坐标系名称
• publish_odom_tf：是否发布odom → base_footprint的TF

4.2 ros_gz_bridge：ROS2和Gazebo的翻译官

现在Gazebo内部已经有了驱动，但它的话题是Gazebo自己的，ROS 2看不到。我们需要一个"翻译官"把Gazebo的话题转换成ROS 2的话题，反之亦然。

这个翻译官就是ros_gz_bridge。

4.2.1 编写桥接配置YAML

创建config/gazebo_bridge.yaml：

- ros_topic_name: "/cmd_vel"
  gz_topic_name: "/model/my_robot/cmd_vel"
  ros_type_name: "geometry_msgs/msg/Twist"
  gz_type_name: "gz.msgs.Twist"
  direction: ROS_TO_GZ

- ros_topic_name: "/joint_states"
  gz_topic_name: "/world/empty/model/my_robot/joint_state"
  ros_type_name: "sensor_msgs/msg/JointState"
  gz_type_name: "gz.msgs.Model"
  direction: GZ_TO_ROS

- ros_topic_name: "/tf"
  gz_topic_name: "/model/my_robot/tf"
  ros_type_name: "tf2_msgs/msg/TFMessage"
  gz_type_name: "gz.msgs.Pose_V"
  direction: GZ_TO_ROS

我们需要桥接三个最关键的话题：

1. /cmd_vel：ROS 2 → Gazebo，速度控制命令
2. /joint_states：Gazebo → ROS 2，关节状态
3. /tf：Gazebo → ROS 2，里程计TF

4.2.2 在launch中启动桥接

修改gazebo.launch.xml，添加桥接节点：

<!-- 4. 启动ros_gz_bridge -->
<node pkg="ros_gz_bridge" exec="parameter_bridge">
  <param name="config_file" value="$(find-pkg-share my_robot_bringup)/config/gazebo_bridge.yaml"/>
</node>

<!-- 5. 启动RViz（可选） -->
<node pkg="rviz2" exec="rviz2" args="-d $(find-pkg-share my_robot_description)/rviz/display.rviz"/>

五、测试与验证：用ROS2控制Gazebo机器人

现在所有组件都准备好了！让我们测试一下机器人是否能正常运动。

5.1 键盘遥控测试

安装键盘遥控包：

sudo apt install ros-jazzy-teleop-twist-keyboard

启动所有节点：

ros2 launch my_robot_bringup gazebo.launch.xml

新开终端，启动键盘遥控：

ros2 run teleop_twist_keyboard teleop_twist_keyboard

按照提示，按i键前进，按,键后退，按j/l键左右转，按k键停止。你会看到Gazebo里的机器人跟着你的指令运动！

5.2 验证话题和TF

检查话题是否正常：

# 查看所有话题
ros2 topic list

# 查看/cmd_vel话题
ros2 topic echo /cmd_vel

# 查看/joint_states话题
ros2 topic echo /joint_states

# 查看/tf话题
ros2 topic echo /tf

导出完整的TF Tree：

ros2 run tf2_tools view_frames

你会看到TF Tree现在包含：

• odom → base_footprint（里程计TF）
• base_footprint → base_link
• base_link → left_wheel_link
• base_link → right_wheel_link
• base_link → caster_wheel_link

5.3 RViz可视化效果

在RViz中把Fixed Frame改成odom，你会看到机器人在Gazebo里移动时，RViz里的机器人也会跟着移动。这说明里程计和TF都正常工作了！

5.4 常见问题与解决方案

问题	原因	解决方案
机器人穿过地面往下掉	没有加collision，或者collision位置不对	检查collision的origin，确保碰撞体在地面以上
机器人一启动就飞出去	惯性参数错误，或者重心太高	检查inertial的质量和惯性矩，降低重心
运动时抖动严重	轮子用了圆柱体碰撞体，或者摩擦系数不对	把轮子碰撞体改成球体，调低脚轮摩擦系数
RViz里轮子不转	没有桥接/joint_states话题，或者joint名称不对	检查桥接配置中的joint名称是否和URDF一致
只能前进不能转弯	轮距参数错误	重新计算wheel_separation参数

六、学完基础后该干什么？ROS2进阶学习路线

恭喜你！你已经完成了ROS 2的基础学习阶段。现在你能写节点、能通信、能建模、能仿真，已经具备了开发简单机器人应用的能力。

但ROS 2的生态非常庞大，机器人更是一个跨学科的大系统。接下来该往哪个方向走？

6.1 学习三阶段：打基础→探索→专精

学习任何技术都遵循同样的规律：

1. 打基础：掌握所有项目都会用到的最小核心

   • 节点、Topic/Service/Action
   • 参数、Launch文件
   • TF、URDF
   • 基本工具链（RViz、Gazebo、rqt）

   ✅ 你已经完成了这一阶段！

2. 探索：通过不同方向的项目"连点成线"

   • 学习现成的大栈（Nav2、MoveIt2）
   • 补硬基础（Linux、C++）
   • 做2-3个完整的小项目

3. 专精：在一个方向上深入研究

   • 移动机器人导航
   • 机械臂运动规划
   • 硬件控制
   • 视觉感知

6.2 探索阶段三大核心栈

当你掌握了基础后，下一步最应该学习的是三个"现成的大栈"。它们的意义是：别重复造轮子。

6.2.1 Nav2：移动机器人导航

如果你想做移动机器人，Nav2是绕不开的。它帮你解决了从A点走到B点的所有问题：

• 建图（SLAM）
• 定位
• 全局路径规划
• 局部避障
• 恢复行为

即使你未来不做移动机器人，也建议至少花几小时做一个入门体验。因为Nav2是ROS 2生态中最成熟、应用最广的大栈。

6.2.2 MoveIt2：机械臂运动规划

如果你想做机械臂，MoveIt2是事实上的标准。它帮你解决了：

• 正逆运动学求解
• 轨迹规划
• 碰撞检测
• 多关节同步控制
• 抓取规划

6.2.3 ros2_control：硬件抽象层

当你要控制真实硬件时，ros2_control是最佳选择。它提供了一套标准的硬件接口，让你的上层代码不用关心具体的硬件细节。

建议学习顺序：先会写简单的硬件驱动，再上ros2_control。不要一开始就硬啃ros2_control，它的门槛比较高。

6.3 必须补的硬基础

很多人ROS 2学着学着卡住，不是卡在ROS，而是卡在底层能力上：

• Linux命令行：熟练使用tab补全、理解.bashrc、会SSH远程、会查进程端口
• Python面向对象：写节点时会用到大量的类和继承
• C++：越往后你会发现，大量底层控制和性能敏感的代码都是C++写的

6.4 按目标定路线：项目驱动 vs 求职导向

最好的学习方式永远是：做项目。不要照着清单刷技能，而是先定一个项目目标，然后在项目中按需学习。

项目目标	学习重点
移动机器人自动导航	Nav2 + SLAM + 摄像头集成
机械臂抓取分拣	MoveIt2 + 相机标定 + 视觉识别
仓库多机器人调度	Nav2 + 多机器人协同 + 任务分配
真实硬件控制	ros2_control + 通信协议（CAN/I2C/SPI）
求职找工作	做1-2个完整的项目，放到GitHub上，写清楚README

七、总结：可复用的Gazebo仿真配方与行动建议

7.1 可复用的Gazebo仿真配方

本文介绍的仿真流程可以套用到任何机器人上：

1. 写URDF描述机器人结构（links + joints）
2. 给每个物理link添加inertial和collision
3. 用RViz验证惯性和碰撞体
4. 添加Gazebo系统插件（驱动、传感器等）
5. 用ros_gz_bridge桥接关键话题
6. 测试并调试

7.2 行动建议

现在你已经掌握了完整的仿真流程。接下来我建议你：

1. 把你自己的URDF改成能在Gazebo里跑的版本
2. 用键盘遥控让它动起来
3. 导出TF Tree，检查是否完整
4. 选择一个你感兴趣的方向（Nav2或MoveIt2），开始做一个小项目

记住：别过度规划，先做起来。探索阶段最重要的是"持续动手 + 快速迭代"。

当你能独立完成一个完整的机器人仿真项目时，你就已经是一名合格的ROS 2开发者了。
