一、行业实际痛点

芯片性能好坏，不光靠晶圆制程，封装工艺同样关键。在半导体行业里，封装是芯片量产落地最后一环，却长期被不少从业者忽视。不管是消费电子、工控设备还是车载芯片，绝大多数通用产品都在用 BGA、LGA、QFN 这三类封装。

现在圈内普遍有个问题：很多人只认得封装名字，看不懂内部构造，选封装全凭过往经验乱挑。最后很容易出现芯片散热差、工作不稳、生产成本莫名变高、产品和封装不匹配等问题。刚入行的新人学到的知识也零零散散，分不清三款封装的特点、适用范围。本文结合实际量产经验，拆解结构、优缺点和选型思路，帮大家理清选型逻辑。

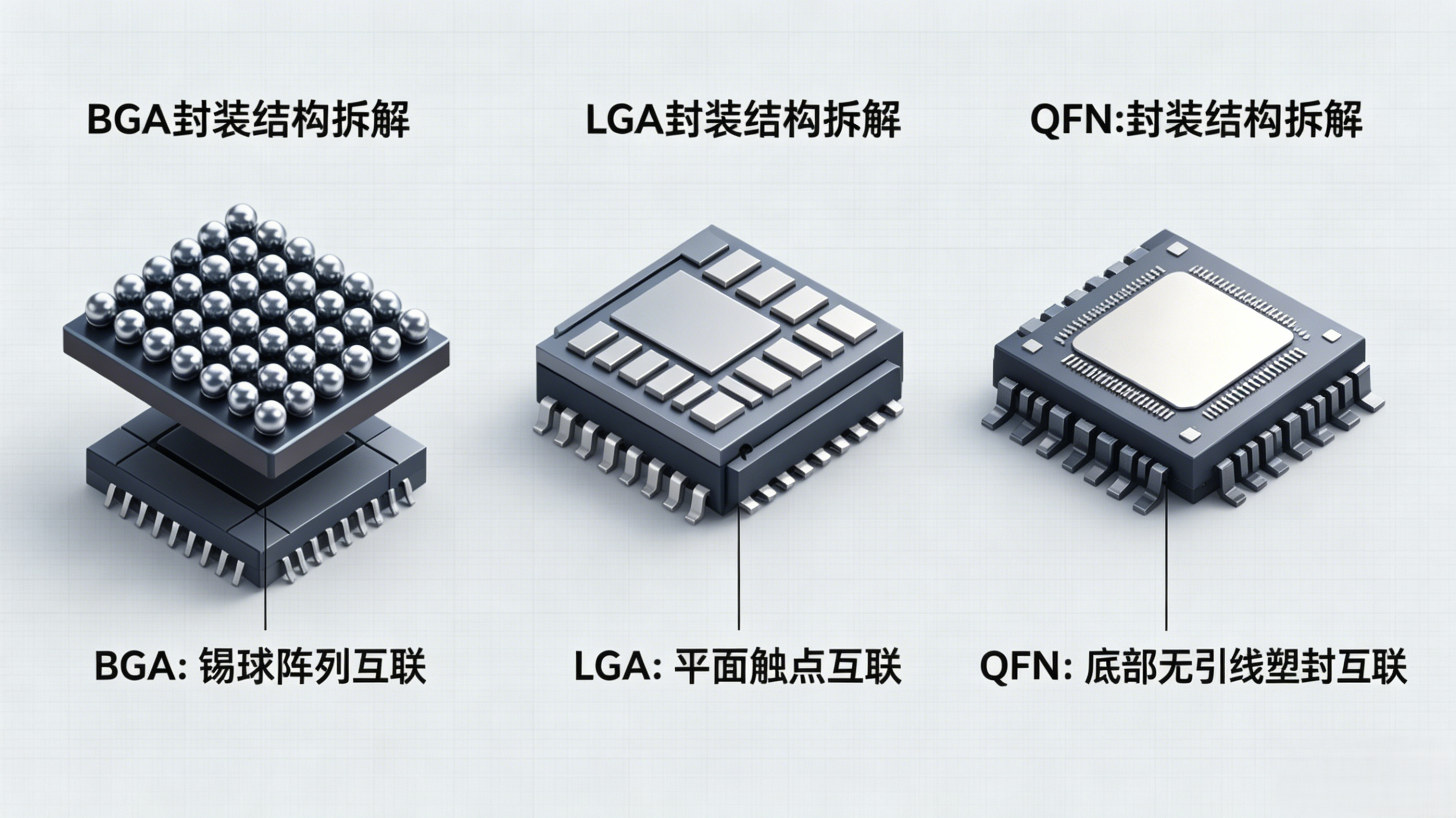

二、三款封装结构和实际用法

1.BGA 球栅阵列封装

目前中高端通用芯片大多在用 BGA，它取消了传统外露引脚，依靠芯片底部成片锡球实现电路连通。整颗芯片由裸片、塑封胶体、基板、底部锡球四层组成。

对比老式带引脚封装，BGA 能做更多互联点位、缩短信号走线、散热表现更好。凭借这些优势，手机主控、存储芯片、物联网主控等高引脚、中高功耗芯片基本都会选用 BGA。

2.LGA 栅格阵列封装

LGA 没有锡球也无外置引脚，芯片底面是平整金属触点，必须搭配专用底座才能装在主板上。这款封装结构结实、抗震动、老化故障率低。

受安装方式限制，没法直接焊在 PCB 板上，基本只用在台式机、服务器 CPU 这类固定装配的高端处理器上。

3.QFN 无引脚扁平封装

QFN 主打小型化，电极藏在芯片底边和侧面，外面看不到引脚，体积小、功耗低，生产工艺成熟、制造成本便宜。

车载辅助芯片、各类传感器、电源管理 IC、小型蓝牙 WiFi 芯片，大批量低功耗产品优先选用 QFN。

三、优劣对比 & 选型诀窍

1.BGA：引脚数量上限高、散热均衡、综合性能强；缺点是成本偏高，贴片生产对设备精度要求严，芯片坏了返修麻烦。适合高算力中端芯片

2.LGA：稳定性、抗震动能力拉满；缺点离不开专用底座，应用场景受限。固定安装的高端处理器首选

3.QFN：体积最小、成本最低、量产省心；引脚数量有限，做不了超高算力芯片，散热能力有上限。小型低功耗大批量产品专用

简单选型口诀：高算力选 BGA、固定旗舰 CPU 用 LGA、微型低功耗产品上 QFN。

四、行业常见错误认知

1.误区：基础封装没技术门槛，工艺很简单

纠正：基础封装是所有先进封装的底子，封装选错直接造成产品报废，量产想要稳住良率，管控门槛并不低。

2.误区：BGA 性能最好，什么芯片都优先用 BGA

纠正：小功率低成本芯片硬上 BGA，只会白白增加物料成本，完全没必要。

3.误区：QFN 属于低端劣质封装

纠正：不存在封装高低端之分，QFN 在小体积低功耗场景是最优方案，匹配产品需求才最重要。

五、本期小结

1.BGA、LGA、QFN是市面最通用的三类基础封装，也是后续先进封装的技术根基；

2.引脚结构直接决定芯片能跑多大算力、散热水平和使用寿命；

3.没有万能封装，选型看算力、尺寸、成本、生产工艺四个维度即可。
