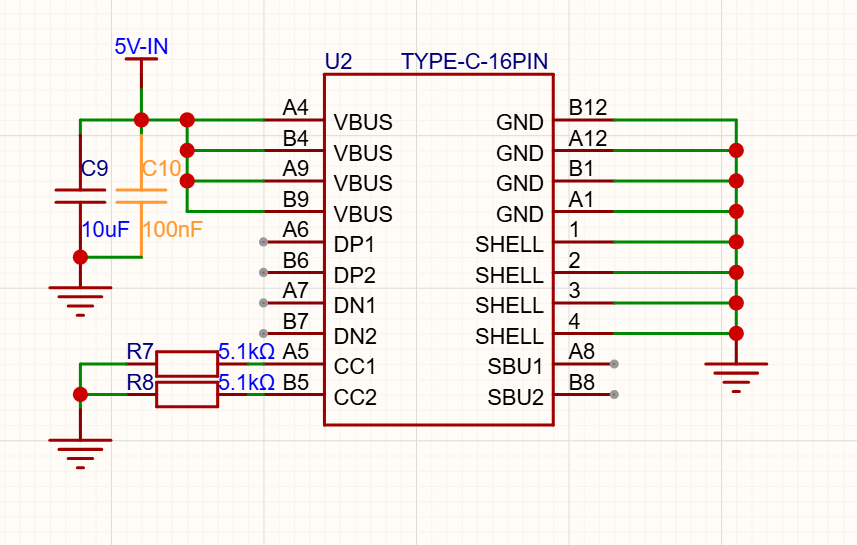

1.电源模块

采用type-c接口5V供电，电容C9用于滤除低频波动声，电容C10用于滤除高频噪声，确保输入电压稳定无波动；CC1和CC2通过电阻R7和R8接GND的作用是方向检测。

USB Type-C 协议规定：
若 CC 引脚通过 5.1kΩ 电阻接地 → 设备被识别为 UFP（需要从外部获取电源，如充电时手机作为 UFP）；
若 CC 引脚通过上拉电阻接 VBUS → 设备被识别为 DFP（上游端口，如充电器、电脑主机）（负责对外供电）。

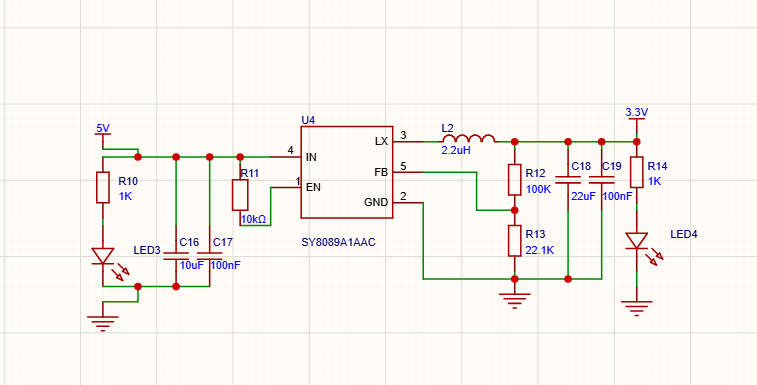

2.DC-DC5V转3.3V

IN (Pin 4)：电源输入引脚，连接 5V 电源。
EN (Pin 1)：使能引脚。通过电阻 R11 上拉到输入端，意味着只要 5V 有电，芯片就会自动启动工作。
LX (Pin 3)：开关节点。连接电感 L2，芯片内部的高速开关在这里产生脉冲电压。
FB (Pin 5)：反馈引脚。用于检测输出电压，并调节开关动作以保持电压稳定。
L2 (2.2uH)：功率电感。
在芯片内部开关导通时，它储存能量；在开关断开时，它释放能量给负载。
R12 (100kΩ) & R13 (22.1kΩ)：反馈电阻分压网络。
这两个电阻串联在 3.3V 输出端和地之间，将输出电压按比例“分压”后送入芯片的 FB 引脚。
FB引脚的反馈原理：芯片内部会将 FB 引脚的电压与基准电压0.6V做对比，若FB引脚电压小于0.6V，芯片就会识别到输出电压Vout<3.3V，就会控制LX引脚增大输出电压直到FB引脚的电压等于0.6V，此时输出电压Vout就会被抬回3.3V；反之若FB引脚电压大于0.6V，芯片就会识别到输出电压Vout>3.3V，就会控制LX引脚降低输出电压直到FB引脚的电压等于0.6V，此时输出电压Vout就会被下拉回3.3V。根据公式Vout=0.6*（1+R12/R13)从而精准控制输出为 3.3V。

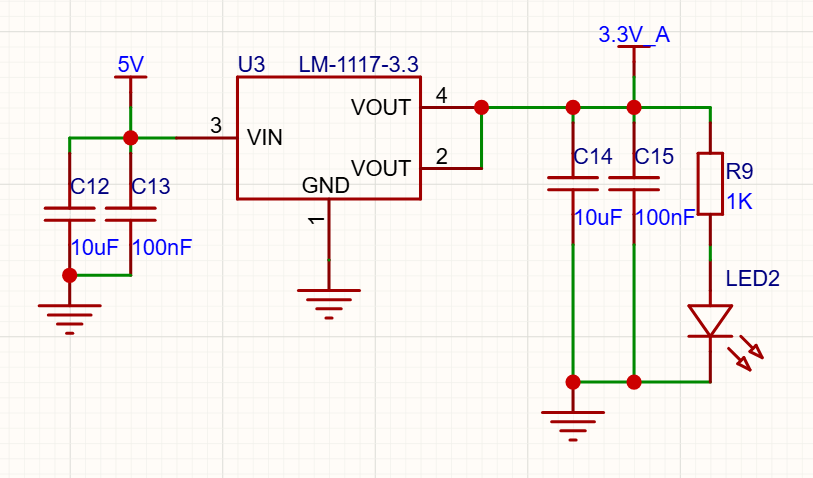

3.LDO5V转3.3V

LM-1117-3.3通过内部电路消耗多余的能量（将电能转化为热能），将5V电压转化为3.3V输出

其中VIN引脚为输入引脚，输入端通过C12滤除低频纹波和瞬态干扰，为芯片提供稳定的输入能量储备，防止因负载突变导致输入电压跌落；通过C13滤除高频噪声；从而输入稳定的5V电压

两个VOUT引脚目的是将输出电流分流，防止因电流过大导致芯片过热烧毁

与输入电容类似，输出端的C14和C15大小电容并联，确保输出电压在各种负载条件下都保持稳定和低噪声

R9 用作限制流过 LED2 的电流，防止 LED 因电流过大而烧毁。
LED2显示 3.3V 电源是否正常工作。当 3.3V 输出正常时，LED 点亮；若输出异常（如无电压或电压过低），LED 会熄灭或变暗，起到故障指示作用。

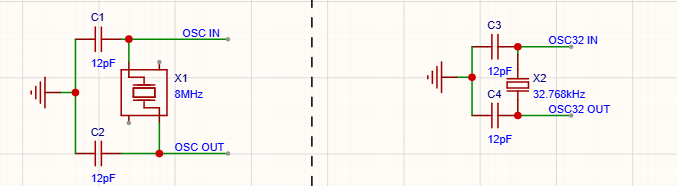

4.时钟模块8MHz和32.768kHz

C1，C2这两个电容与晶振一起构成并联谐振回路，帮助晶振起振，维持振荡的稳定性，微调频率，使其精确落在 8MHz ，它们连接到地，为交流信号提供回路。

C3，C4作用同上

OSC IN：振荡器输入端。连接到芯片内部的反相放大器输入端。晶振产生的信号从这里进入芯片内部进行放大。
OSC OUT：振荡器输出端。连接到芯片内部反相放大器的输出端。放大后的信号从这里输出，驱动晶振继续振动，形成闭环反馈。

如果我们对 32.768kHz 的信号进行 15 级二分频（每级除以2），最终得到的频率就是 1𝐻𝑧，32768÷2 *15=1Hz ，即每秒一个脉冲。RTC 芯片都内置了 15 级分频器，因此用频率为32.768kHz的晶振可以精准计时，不需要额外配置

X1不能替代X2，因为RTC只有15级分频器，无法将其分频到1Hz，且高频晶振耗电量大，当主电路停止供电，会迅速耗尽 RTC电源

X2不能替代X1，X2的低频接到主时钟引脚的话，cpu运行速率会变得极慢，而且芯片内的高频振荡器很难让低频晶振在高频电路上起振。

5.RTC电源

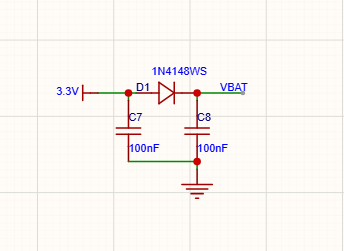

在主电源（3.3V）正常供电时，给系统供电并隔离电池当主电源断电时自动无缝切换到电池（VBAT）供电，确保时间不丢失。D1是高速开关二极管。电流只能从左侧（3.3V）流向右侧（VBAT），不能反向流动。C8 (输入侧滤波)，C7 (RTC 侧滤波)

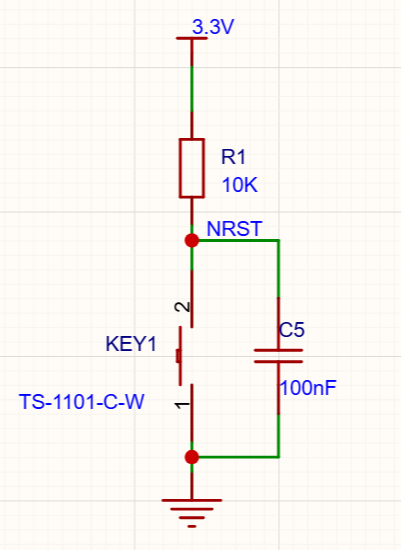

6.复位按键

当电路刚接通 3.3V 电源时， C5 两端的电压不能突变。
此时，C5 相当于瞬间短路，会将 NRST 引脚的电平直接拉低到地（GND）

电路稳定后，按下复位按键也会将NRST直接拉低到地

6.SWD下载

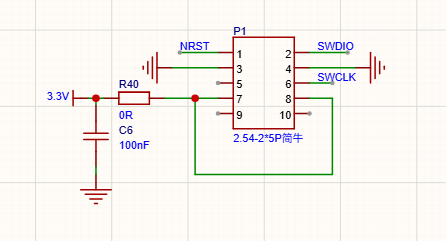

P1（2.54-2*5P简牛）：这是标准的10针排针接口，用于连接调试器（如ST-Link、J-Link）。其引脚定义遵循ARM CMSIS-DAP标准，包含电源参考、时钟、数据、复位和地线。

NRST（Pin 1）：系统复位引脚。当调试器需要强制芯片进入复位状态时，会通过此引脚拉低电平，使MCU复位，从而确保调试器能可靠地与芯片建立通信。

SWDIO（Pin 2）：串行数据线。这是一个双向半双工引脚，用于在调试器和MCU之间传输命令、数据和响应。所有读写操作都通过这根线完成。

SWCLK（Pin 4）：串行时钟线。由调试器提供同步时钟信号，控制数据传输的时序。所有数据位的采样和发送都以此信号为基准。

为什么要让调试器提供同步时钟：因为调试器不知道芯片当前的内部状态（比如芯片可能因为程序错误导致内部时钟配置乱了，或者晶振都没起振），所以它不能依赖芯片提供的时钟。

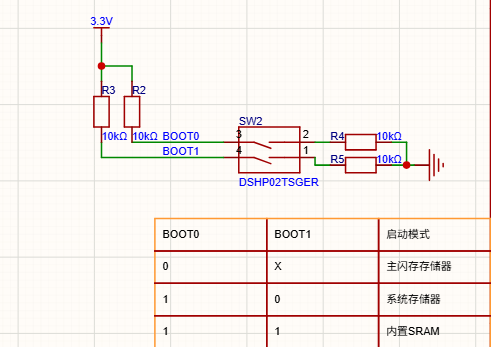

7.启动配置

STM32芯片内部集成了多个存储区域，包括用户闪存、系统存储器和内置SRAM。不同的应用场景需要不同的启动方式：
用户闪存启动（BOOT0=0, BOOT1=X）：这是最常见的模式，用于正常运行用户编写的程序。芯片从上电开始就执行存储在Flash中的代码，适用于产品量产后的正常使用。
系统存储器启动（BOOT0=1, BOOT1=0）：此模式下，芯片会执行出厂时预置的Bootloader程序，通常用于通过串口、USB等接口进行固件更新（ISP/IAP）。这在开发阶段或现场升级时非常有用，无需使用调试器即可烧录程序。
内置SRAM启动（BOOT0=1, BOOT1=1）：此模式下，芯片从SRAM开始执行程序。由于SRAM是易失性存储器，断电后程序会丢失，因此主要用于临时调试、快速验证代码或解除Flash读保护等特殊场景。

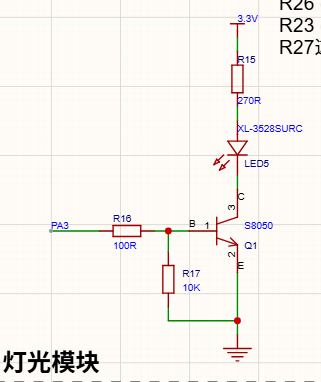

8.LED灯

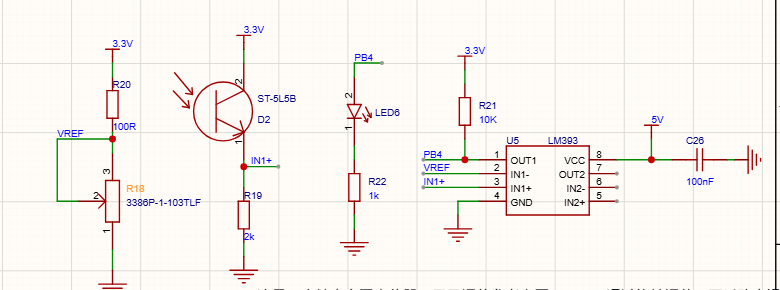

火焰传感器

D2 (ST-5L5B)：这是一个光敏三极管（Phototransistor）
特性：当有光照射时，产生光电流使集电极（C）和发射极（E）之间导通；无光时截止。
作用：将光信号转换为微弱的电流信号。
R19 (2kΩ)：下拉电阻/负载电阻。
作用：它与光敏三极管 D2 串联分压。当 D2 导通时，电流流过 R19 产生电压降。它将 D2 的电流变化转换为电压变化作为后续比较器的输入信号。阻值大小决定了检测的灵敏度。
参考电压源（左中）
R20 (100Ω) & R18 (3386P-1-103TLF)：这是一个分压电路。
R20：限流保护电阻，防止电位器调节到 0Ω 时短路。
R18：精密多圈电位器（可调电阻）。
作用：从 3.3V 电源分出一个可调节的直流电压（VREF）。这个电压作为阈值，用来设定“多亮才算有光”或者“多暗才算遮挡”。旋转电位器可以改变比较器的触发门槛。

3. 信号比较与处理（右侧 U5）
U5 (LM393)：双电压比较器芯片。这里使用了其中的一半（OUT1, IN1-, IN1+）。
Pin 1 (OUT1)：比较器的输出端。当同相输入端电压IN1+ > 反相输入端电压IN1-时，输出高阻态被上拉到3.3v（LM393 的输出级是开集电极（Open Collector）结构，内部只能拉低到地，不能主动输出高电平。必须接这个电阻连接到 3.3V，才能在输出高电平时提供电流路径，确保输出高电平为 3.3V。）；反之输出低电平（接地）。
Pin 8 (VCC) & Pin 4 (GND)：芯片的电源供电。

LED接OUT1，当out高电平时即（同相输入端电压IN1+ > 反相输入端电压IN1-）才会亮

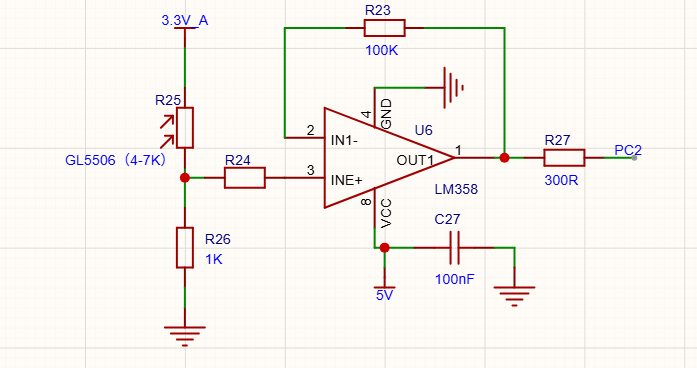

光敏模块

运放工作在线性区（也就是有负反馈存在时），它的同相输入端（IN+，Pin 3）和反相输入端（IN-，Pin 2）的电压就会无限接近

但因为反相输入端 (IN-) 没有对地的电阻，Vout1=IN1-

起到缓冲作用，将脆弱的电压信号转换为稳定的电压信号

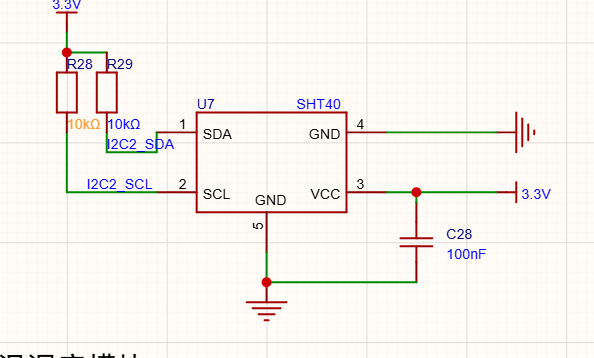

温湿度模块

C28滤除电源线上的高频噪声，为传感器提供一个稳定、干净的电源，确保测量数据的准确性，
防止因电源波动导致传感器工作异常。
R28 (10K) 和 R29 (10K)上拉电阻I2C 总线的数据线（SDA）和时钟线（SCL）都采用“开漏”输出模式，
这意味着它们只能将信号线拉低，而无法主动输出高电平。
因此，必须外接上拉电阻连接到 3.3V 电源，以便在总线空闲时将信号线维持在稳定的高电平状态。
没有这两个电阻，I2C 通信将无法正常工作。

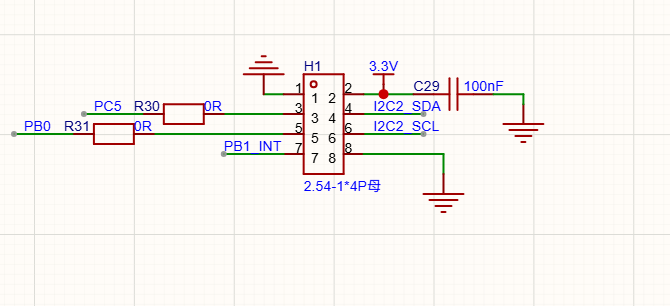

心率模块

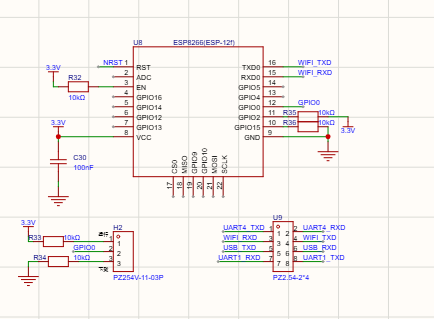

WiFi模块

引出GPIO0、3.3V和GND。
为了方便手动进入下载模式：在下载程序时，
将GPIO0接地（拉低），然后复位芯片，即可进入固件烧录模式。

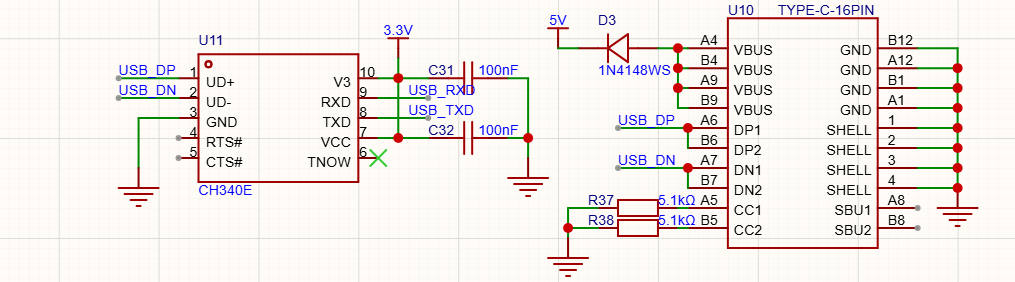

usb转串口

U11负责将电脑的USB信号（差分信号D+、D-）转换为单片机可以识别的TTL电平串口信号（TXD、RXD）
C31、C32用于滤除电源噪声，为芯片提供稳定的3.3V工作电压，防止因电源波动导致通信错误。

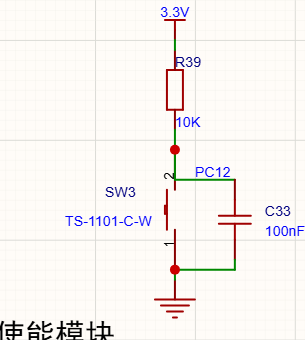

使能模块
