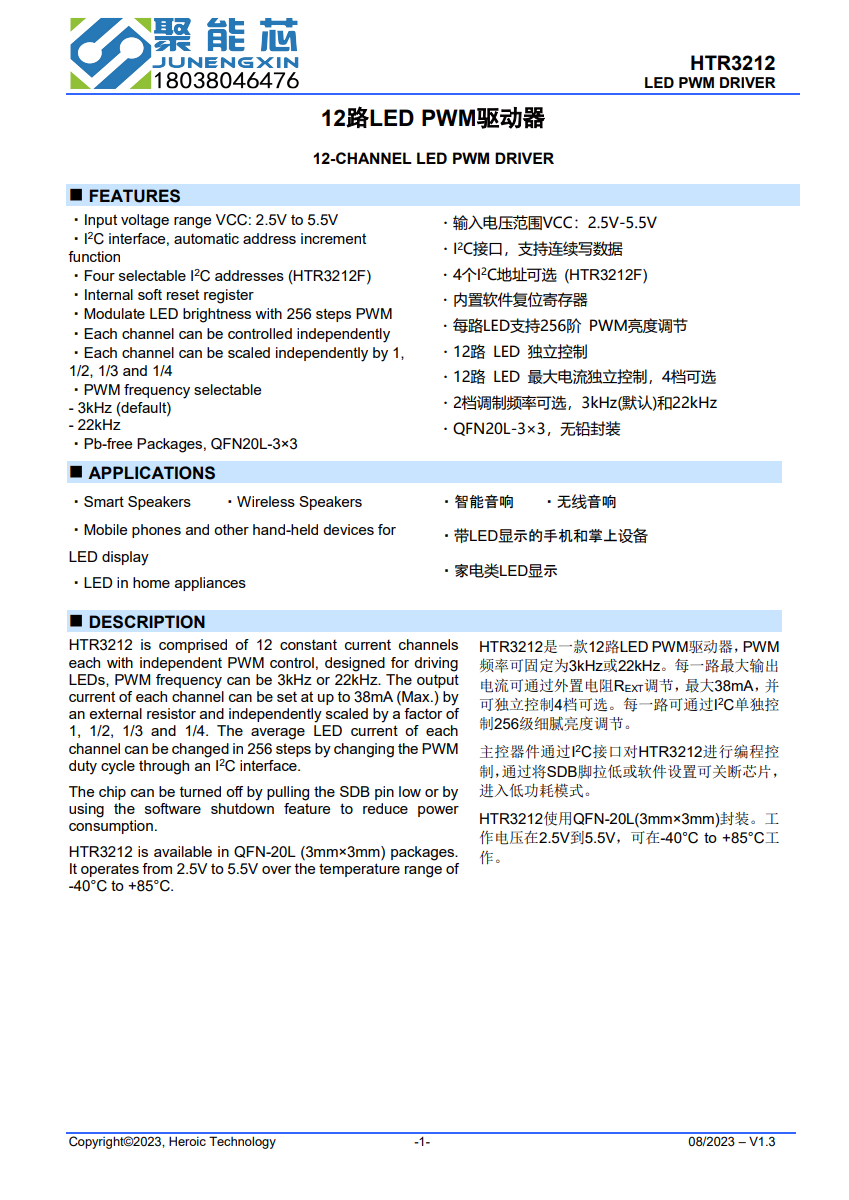

概述

HTR3212系一款具备12路输出的LED PWM驱动器。其PWM频率能够固定设定为3kHz或者22kHz。每一路的最大输出电流可借助外置电阻REXT进行调节，最大值可达38mA，并且能够独立控制，拥有4档可选。每一路均可以通过I2C接口实现单独控制，达成256级的细腻亮度调节。

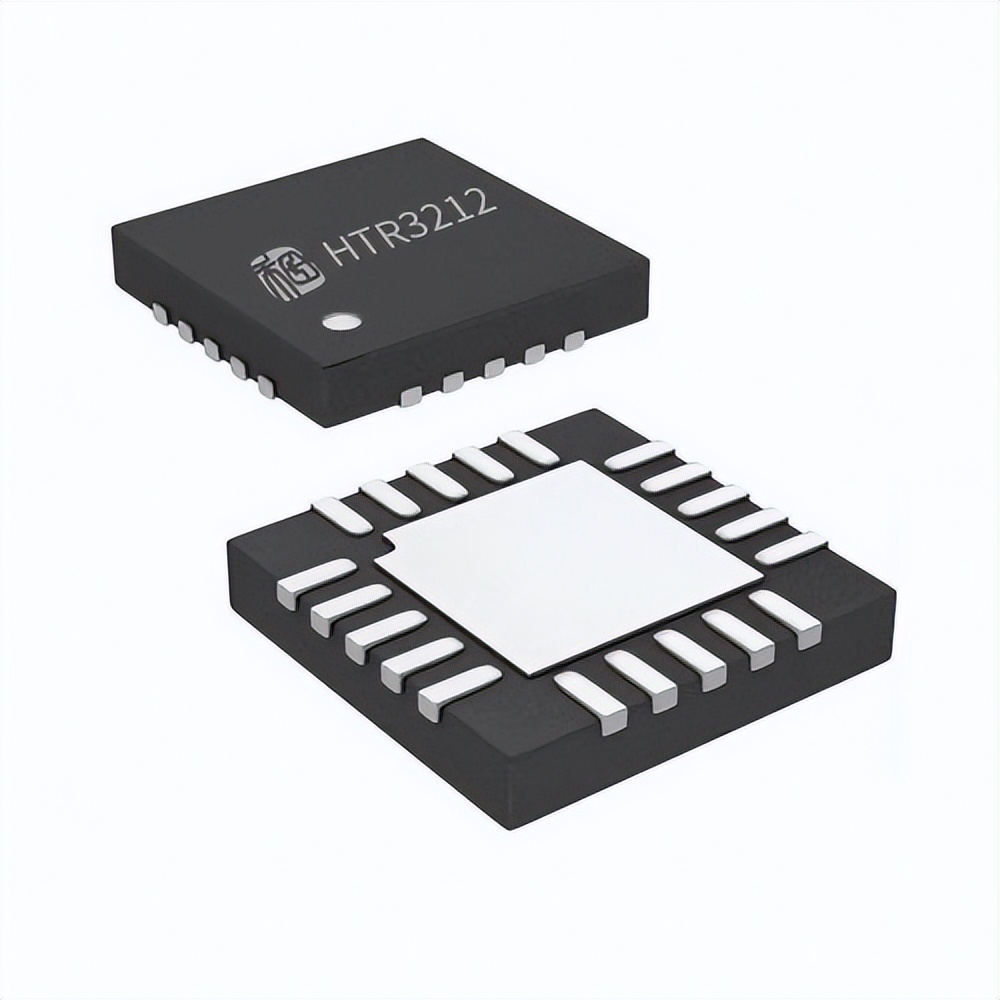

主控器件可通过I2C接口对HTR3212实施编程控制。通过将SDB脚拉低或者进行软件设置，能够关断芯片，使其进入低功耗模式。HTR3212采用QFN - 20L(3mm×3mm)封装。其工作电压范围为2.7V至5.5V，工作温度区间为 - 40°C至 + 85°C。

特点

1. 输入电压范围VCC：2.7V - 5.5V。
2. 具备I2C接口，支持连续写数据。
3. 有4个I2C地址可供选择（HTR3212F）。
4. 内置软件复位寄存器。
5. 每路LED支持256阶PWM亮度调节。
6. 12路LED可独立控制。
7. 12路LED最大电流能够独立控制，有4档可选。
8. 有2档调制频率可选，分别为3kHz（默认）和22kHz。
9. 采用QFN3×3 - 20L无铅封装。

应用

1. 智能音响。
2. 无线音响。
3. 带LED显示的手机和掌上设备。
4. 家电类LED显示。

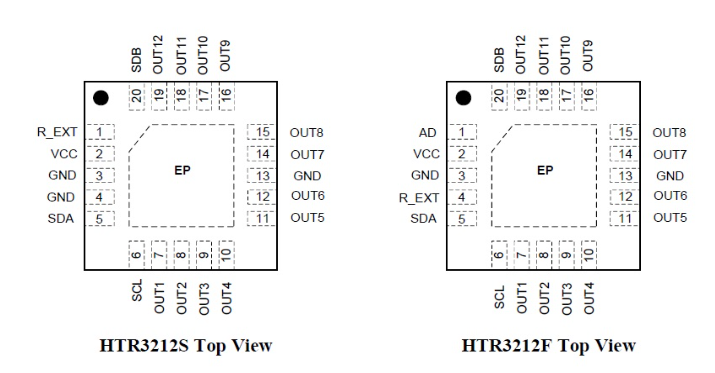

引脚信息

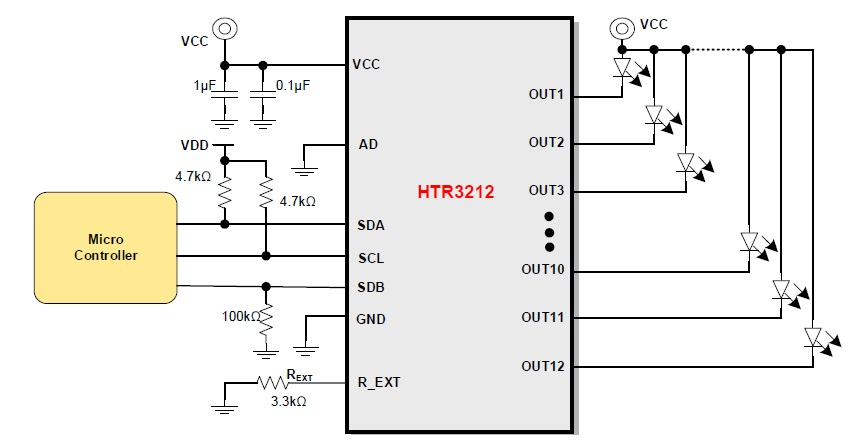

典型应用图
