高精路网数据采集处理方案
一.概述
高精路网采集为在车辆上融合多种传感器,用于采集道路的基本结构及道路上的标线、设备设施等道路资产,通过高精度的定位设备及智能识别算法识别计算出真实的道路走向。本文提供一种简易可行的高精路网数据采集处理的搭建方案。
关键词:相机;雷达;RTK组合导航 ;边缘盒子;ROS2;PTP/ NTP;OpenCalib ;YOLO;
二.总体架构
现代道路数据采集系统采用多传感器融合技术架构,主要包括以下核心组件:
- 车载采集平台 :作为移动数据采集载体,集成各类传感器和数据处理单元
- 感知层传感器 :包括雷达、相机、RTK等数据采集设备
- 数据处理系统 :负责传感器数据同步、融合和分析
- 数据传输与存储 :实现采集数据的实时传输和长期存储
典型系统架构采用"前端感知设备+边缘计算单元"的组网模式,通过时间同步算法(PTP/gPTP)实现多源传感器数据对齐。
三.车载采集系统
3.1.感知设备

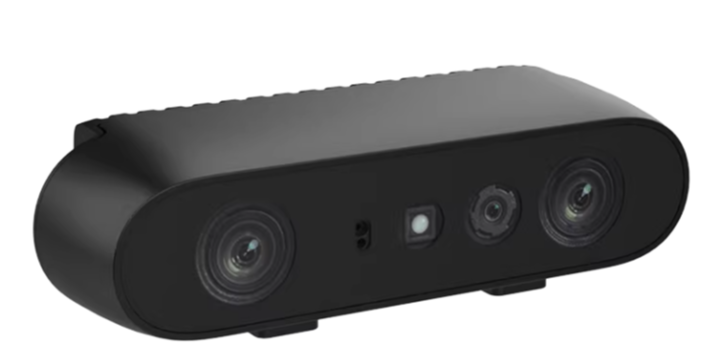

- 相机:采用帧率大于30hz,分辨率1920x1080及以上的具有自动对焦、曝光的相机,能够在各种光照环境下采集高清的场景图片

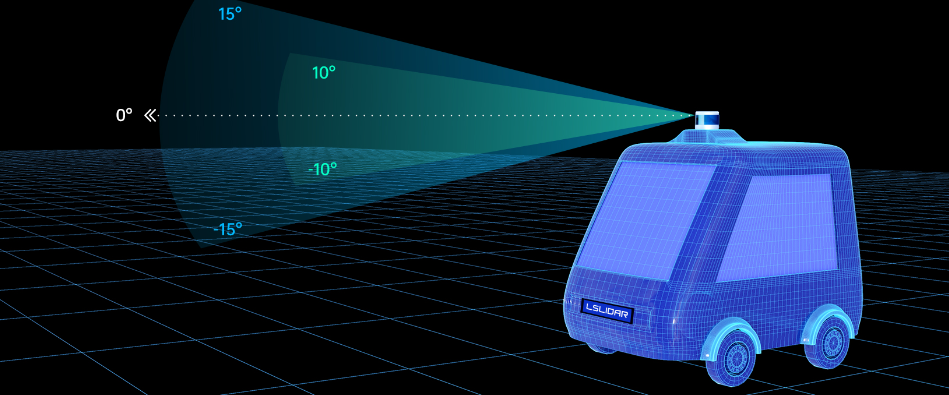

- 激光雷达:采用多线束激光雷达,推荐 ≥128 线,测距范围满足城市道路、高架、隧道全场景覆盖,有效测距不低于 200m,对低反射率路面、隧道墙面仍保持稳定测距,单点测距精度优于 ± 2cm。

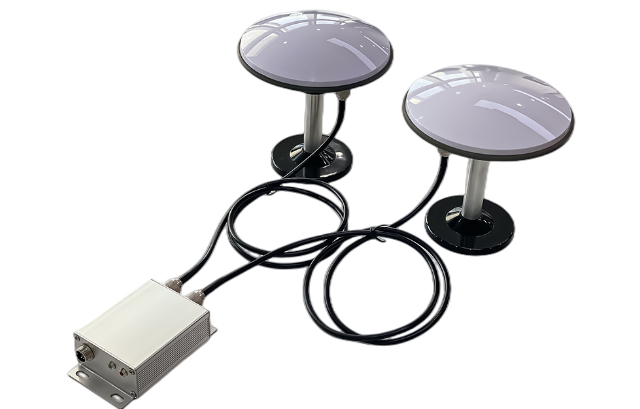

- RTK组合导航:采用内置高精度IMU的全频点双天线RTK组合导航设备,精度± 1cm,频率100hz,可搭配千寻位置的差分账号

3.2.数据驱动
采用ROS2开发数据驱动,一般感知设备自带配套的ROS驱动。
ROS2 (Robot Operating System )是专为机器人开发设计的开源元级操作系统框架,提供硬件抽象、消息传递、软件包管理等核心服务,支持模块化开发与跨平台协作。其核心特性包括:
实时性:1毫秒级响应,满足工业机器人和自动驾驶需求。
多语言支持:兼容C++、Python等,通过rclcpp 和rclpy 库实现通信。
DDS中间件:采用Fast RTPS、Cyclone DDS等协议,确保可靠数据传输与低延迟通信。
3.3.边缘计算
边缘计算设备 :边缘计算设备是部署在数据源附近的物理硬件,用于实时处理和分析数据,减少云端传输延迟。可以理解为一台电脑,一般购买专业的边缘盒子。在边缘计算设备上通过数据线接入各种感知设备,通过安装ROS驱动进行统一的数据接收存储及处理。同时可部署高精路网采集算法,实现路网数据的实时采集识别。
四.数据处理系统
4.1.数据同步
数据同步主要为数据时间同步、数据空间同步,

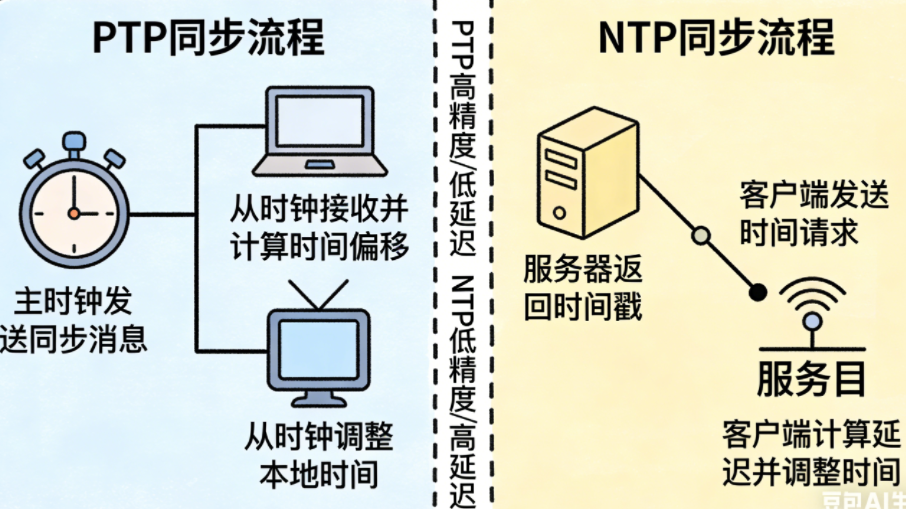

时间同步:保证各个设备的时间源为同一时间源(时间同步方式ntp、ptp)

空间同步:保证各个设备安装的朝向与车头方向保持一致,雷达与相机的照射位置保持一致。测量各个设备的安装空间上的位置距离。
点云图像标定 :可用OpenCalib中的lidar 2camera/manual_calib 工具调整点云与图像进行对齐。
4.2.数据融合分析
这部分通过点云、图像及定位数据信息可识别计算目标的实际经纬度位置。通过图像识别模型识别出图像上的目标对象的分割,可以使用YOLO。通过分割范围找到对应的点云目标点,根据RTK的定位经纬度可以计算出目标的实际经纬度位置。
YOLO :是一种实时目标检测算法,其核心特点是将图像识别和定位整合到一个神经网络中,实现端到端的快速检测。它通过将输入图像划分为网格,每个网格负责预测边界框和类别概率,从而在一次前向传播中完成检测,速度极快。YOLO系列不断迭代,在精度和速度上持续优化,广泛应用于自动驾驶、安防监控等领域。
4.3.融合定位
通过RTK数据及点云计算需求目标的经纬度位置,需要提高精度要考虑许多因素,包括设备的安装相对位置,车辆的航向角、俯仰角、横滚角度,数据之间的时间差等因素。
设备相对位置:需要测量相机、雷达、RTK组合导航安装相对位置偏差,包括三维空间距离及各种与车头方向相对的角度偏差。其中角度偏差对精度的影响较大,尽量控制在0.1°以内。
航向角:指物体纵轴(前进方向)与地理北方向在水平面上的夹角,范围通常为0°-360°或-180°-180°,用于确定运动方向。
俯仰角:物体纵轴与水平面的夹角,抬头为正(+90°),低头为负(-90°),控制前后运动。
横滚角:物体绕纵轴旋转的角度,右滚为正,左滚为负,控制左右倾斜。
时间运动补偿 :车辆运动状态下,由于雷达是线扫点云之间存在时间差,需要通过RTK数据计算点云采集时实际的经纬度位置及各项角度。

其他影响因素 :车辆抖动、车辆速度过快、车辆转弯等因素都对精度影响较大,需要采取相应措施降低误差。
五.总结说明
上述简易方案,涵盖高精路网数据采集的基本组成要素内容,接下来的文档将持续更新各个模块的具体内容。
