一、项目背景与需求分析

随着分布式光伏装机的快速增长，配电网接纳能力面临严峻挑战。防逆流的核心原理是通过智能防逆流电表实时侦测并网点处是否存在逆流，若存在逆流则通过电表与光伏逆变器的实时通讯，对输出功率进行实时调节。

本方案解决以下核心需求：

• 精准防逆流控制：实时监测防逆流进线有功功率，动态调节逆变器输出功率，确保不向电网馈电

• 边缘智能计算：在靠近数据源的网关侧完成功率比较和逻辑判断，实现毫秒级响应

• 简化部署与运维：通过DeviceSupervisor™ Agent快速配置数据采集，无需复杂编程

二、IG502边缘计算网关核心优势

2.1 强劲的边缘计算能力

IG502采用高性能ARM Cortex-A8处理器（600MHz主频），配备512MB RAM和8GB eMMC闪存，为边缘节点的数据优化、实时响应和智能分析提供了充足的本地计算资源。在防逆流控制场景中，所有功率比较和指令下发逻辑均在网关本地完成，即使网络中断也能保持本地闭环运行。

2.2 工业级可靠性设计

IG502专为工业现场苛刻环境打造，具备IP30防护等级，支持-20℃~70℃宽温工作范围和+12~48VDC宽压供电，并配备双SIM卡、多级链路检测机制和内置看门狗技术，确保设备在恶劣环境下7×24小时稳定运行。

2.3 灵活的编程与二次开发能力

IG502支持Python二次开发，用户可根据业务需求自定义应用程序。本方案的防逆流控制逻辑全部通过Python脚本在网关本地实现，包括Modbus数据采集、功率比较计算以及逆变器指令下发，完美实现从数据采集到智能控制的一站式闭环。

2.4 丰富的工业协议支持与便捷配置

IG502支持Modbus TCP/RTU、OPC UA、EtherNet/IP、ISO on TCP等80余种主流工业协议，配合DeviceSupervisor™ Agent内置采集程序，用户可通过Web图形界面轻松配置数据采集，大幅缩短项目部署周期。

2.5 高效远程运维与集中管理

IG502配合映翰通Device Manager（DM）设备管理云平台，可实现对大量设备的远程状态监控和集中管理。防逆流系统的运维人员可通过云端远程查看进线功率实时曲线、调整控制阈值和推送边缘程序更新，显著降低现场运维成本。

三、系统架构设计

整个防逆流控制系统由两个核心部分构成：

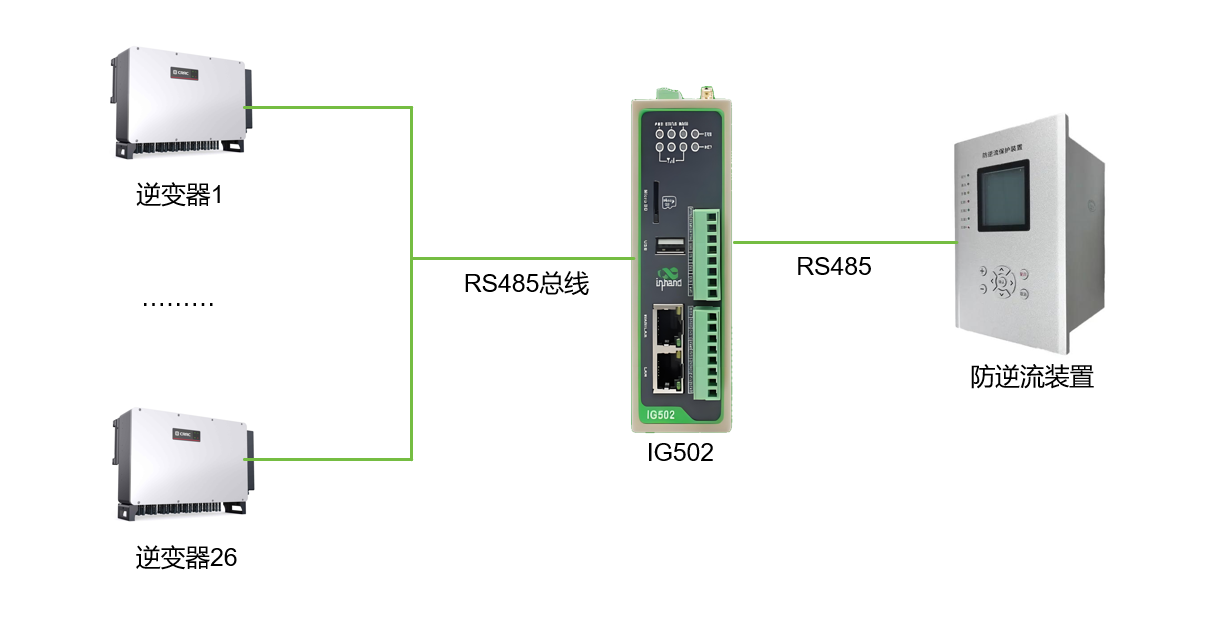

• 数据采集层：防逆流智能电表安装于变压器进线侧，通过RS485接口以Modbus RTU协议接入IG502，实时读取进线有功功率。逆变器同样通过Modbus RTU/TCP协议与IG502建立通信。

• 边缘控制层：IG502作为边缘计算网关，周期性采集电表数据，根据设定的控制逻辑进行判断和计算，并生成对应的有功功率调节指令下发至逆变器，完成闭环控制。

四、IG502数据采集配置流程

IG502内置的DeviceSupervisor™ Agent程序可通过Web图形界面快速完成数据采集配置。具体配置步骤如下：

第一步：登录网关Web管理界面

打开浏览器，输入IG502的LAN口IP地址（默认192.168.2.1），输入出厂用户名/密码adm/123456登录。

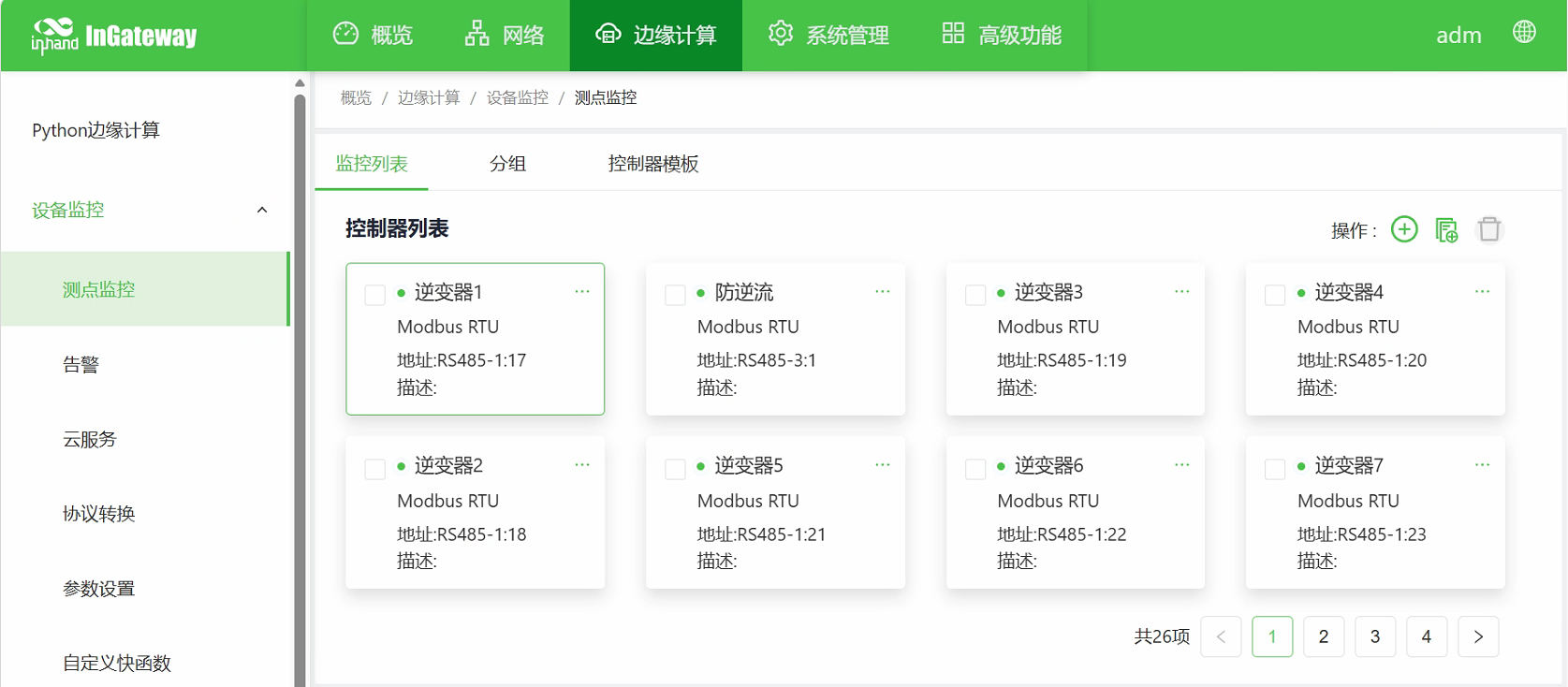

第二步：配置防逆流电表采集（Modbus RTU）

进入DeviceSupervisor™模块，添加一个新设备。填写以下参数：

• 设备名称：防逆流电表

• 通信接口：RS485

• 波特率：9600（根据现场电表配置）

• 数据位：8

• 校验位：None

• 停止位：1

• 从站地址：1（根据现场电表地址）



五、防逆流控制逻辑设计与实现

5.1 控制策略

本方案采用基于防逆流进线有功功率的闭环调节策略，将目标功率稳定在-100kW附近：

功率调节规则

进线有功功率范围	控制动作	目标状态
< -120kW	增加逆变器出力	目标回调至-100kW
> -80kW	减小逆变器出力	目标回调至-100kW
≤ -80kW 且 ≥ -120kW	不动作（死区）	维持当前功率

启停逻辑

• 关机条件：当目标写入功率计算结果低于1kW时，执行逆变器关机指令

• 开机条件：当进线有功功率< -130kW且逆变器处于关机状态时，执行启机指令，并按照初始功率步长启动

5.2 程序实现思路

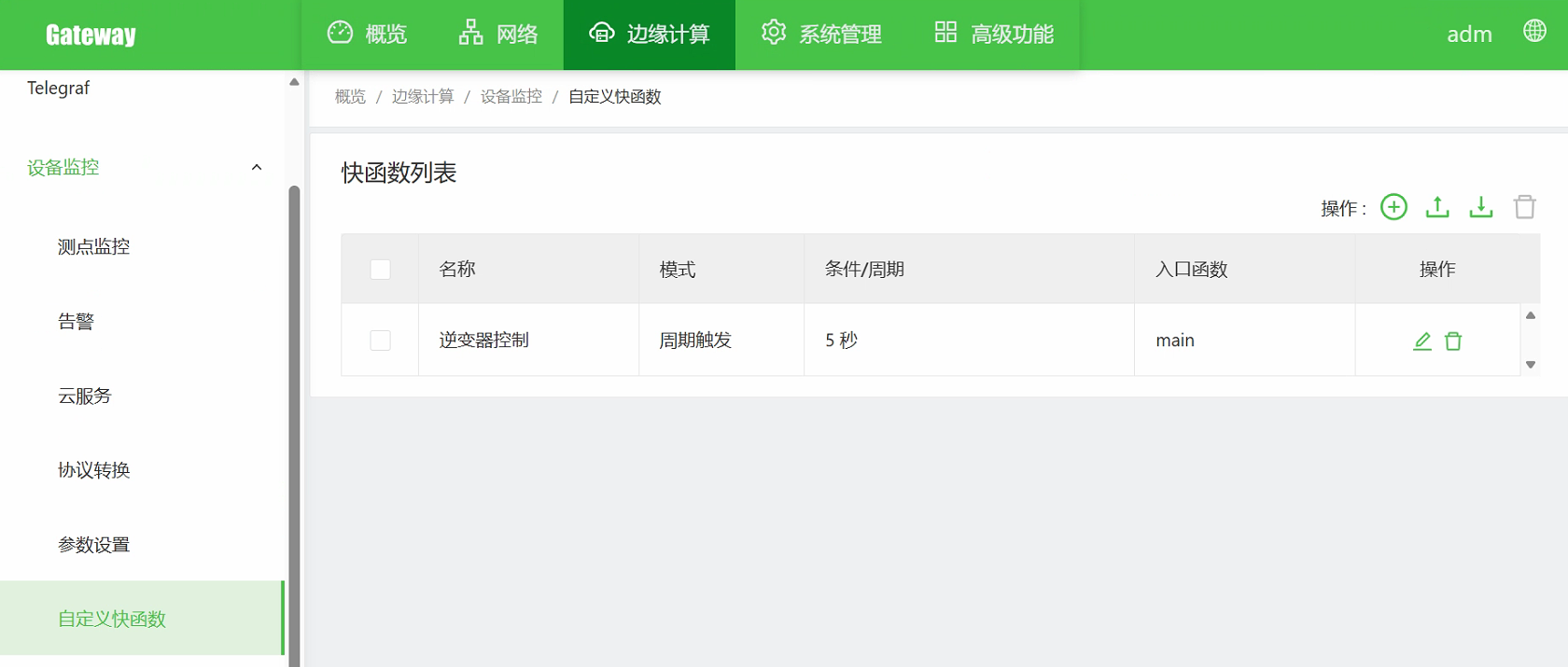

IG502支持Python二次开发，上述控制逻辑可通过编写一个周期性运行的Python脚本实现。脚本的主要工作流程如下：

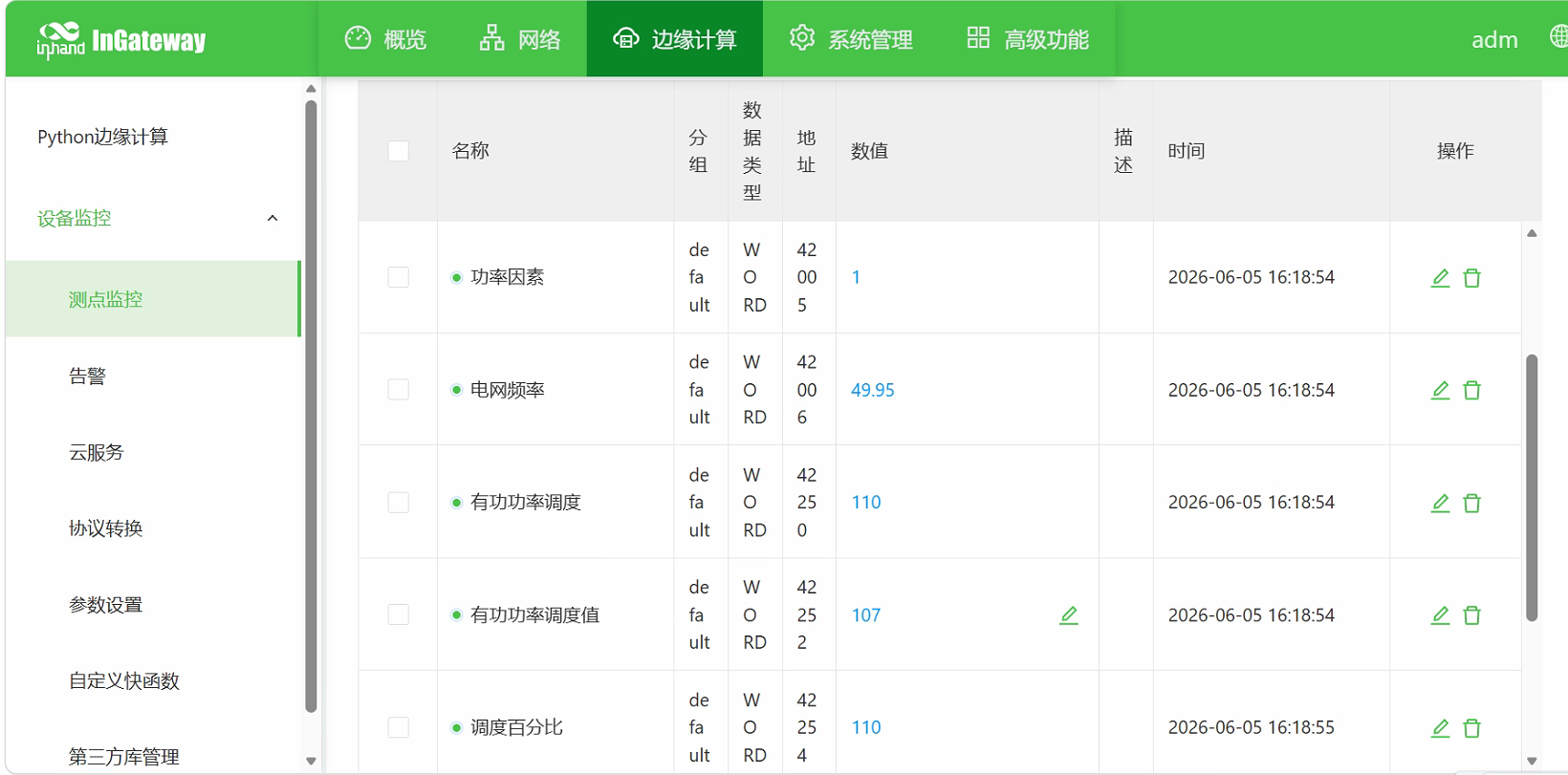

1. 读取防逆流进线有功功率（通过Modbus读取电表寄存器）

2. 判断启机条件：如果逆变器处于关机状态且进线功率低于-130kW，则发送启机指令

3. 死区判断：如果进线功率在[-120kW, -80kW]范围内，不执行任何调节

4. 功率调节：

   • 当进线功率 < -120kW时，增加逆变器出力（步长可配置）

   • 当进线功率 > -80kW时，减小逆变器出力

5. 限值处理：计算得到的目标功率若小于1kW，则执行关机指令；若大于额定功率则限幅为额定值

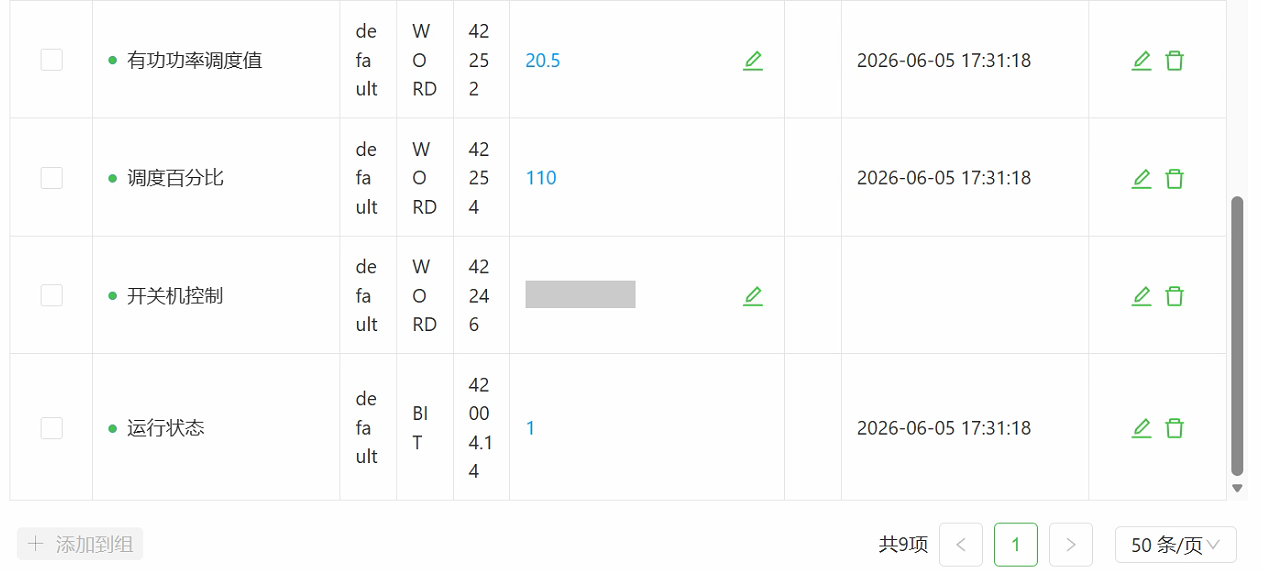

6. 写入指令：通过Modbus将最终的目标功率写入逆变器的有功功率限值寄存器

💡 提示：完整的Python脚本代码篇幅较长，涉及Modbus读写封装、异常处理、日志记录等细节，如有需要可私信获取源码，或在评论区留言交流。

5.3 逻辑运行示例

场景一：进线功率偏低，需要增加出力

进线功率实测= -135kW（< -120kW），当前逆变器出力=80kW：

• 计算目标：当前出力 + 调节步长 = 80 + 2 = 82kW，目标回调至-100kW

• 动作：下发82kW限功率指令至逆变器

场景二：进线功率偏高，需要减少出力

进线功率实测= -70kW（> -80kW），当前逆变器出力=130kW：

• 计算目标：当前出力 - 调节步长 = 130 - 2 = 128kW，目标回调至-100kW

• 动作：下发128kW限功率指令至逆变器

场景三：进线功率处于死区

进线功率实测= -100kW（-120 ~ -80范围），不执行任何调节动作。

六、方案优势总结

基于IG502边缘计算网关的光伏防逆流智能控制方案，具备以下核心优势：

• 边缘智能，实时响应：所有逻辑判断和指令下发均在网关本地完成，无需依赖云端计算资源，有效避免网络延迟对控制时效性的影响

• 灵活可编程：Python二次开发平台让用户可根据实际业务灵活定制逻辑策略

• 配置便捷，部署快速：DeviceSupervisor™ Agent帮助用户通过Web图形界面快速配置数据采集，大幅缩短项目启动周期

• 工业级稳定可靠：双SIM卡、多级链路检测和看门狗技术确保设备在严苛环境下持续稳定运行

• 支持云端远程运维：配合Device Manager云平台实现设备远程状态监控、集中管理和边缘程序更新

• 高性价比选择：在保障强劲边缘计算能力的同时，IG502以经济成本满足中小型光伏防逆流项目需求

该方案已成功应用于分布式光伏发电、工商业储能等防逆流控制场景，实现了光伏发电的本地最大化消纳。
