适合对象：正在做电机控制、飞控、平衡车、温控、舵机控制、无人车等闭环控制项目的同学。
核心结论：FreeMASTER 和 VOFA+ 是上位机调试工具，Luenberger 是控制算法里的状态观测器。三者不是同一类东西，但可以组合使用。

1. 先说结论

如果你只是想快速看串口波形、观察 PID 的阶跃响应，VOFA+ 上手最快。

如果你使用 NXP MCU，想在线读写变量、记录数据、做更正式的运行时调试，FreeMASTER 更适合工程化调参。

如果你的系统有些状态量测不到，或者传感器噪声大、延迟明显，Luenberger 观测器可以估计状态，再把估计值送到 FreeMASTER 或 VOFA+ 里观察。

一句话概括：

FreeMASTER：偏工程化的嵌入式运行时调试工具
VOFA+：偏轻量化的串口波形显示和调试工具
Luenberger：偏控制算法，用来估计系统内部状态

2. 三者定位对比

对比项	FreeMASTER	VOFA+	Luenberger 观测器
本质	上位机运行时调试工具	上位机串口/数据可视化工具	状态观测算法
主要用途	在线监控变量、写参数、记录波形、调试 NXP MCU	串口数据绘图、快速看波形、调 PID 响应	估计速度、角速度、扰动、不可测状态
是否是软件	是	是	不是单独软件，是算法
是否能直接调 PID	可以，尤其适合在线改参数	可以，适合串口输出波形后手动调参	不能直接调参，但能辅助分析 PID
上手难度	中等，需要配置通信和变量映射	低，串口打印即可快速使用	中高，需要系统模型 A/B/C 和观测器增益 L
工程集成	强，尤其适合 NXP 生态	中等，通用串口场景很好用	取决于控制代码实现
典型数据	变量、Recorder 波形、TSA 表、控制参数	多通道曲线、串口文本、CSV/JustFloat/FireWater 等数据	x_hat、y_hat、估计误差、扰动估计

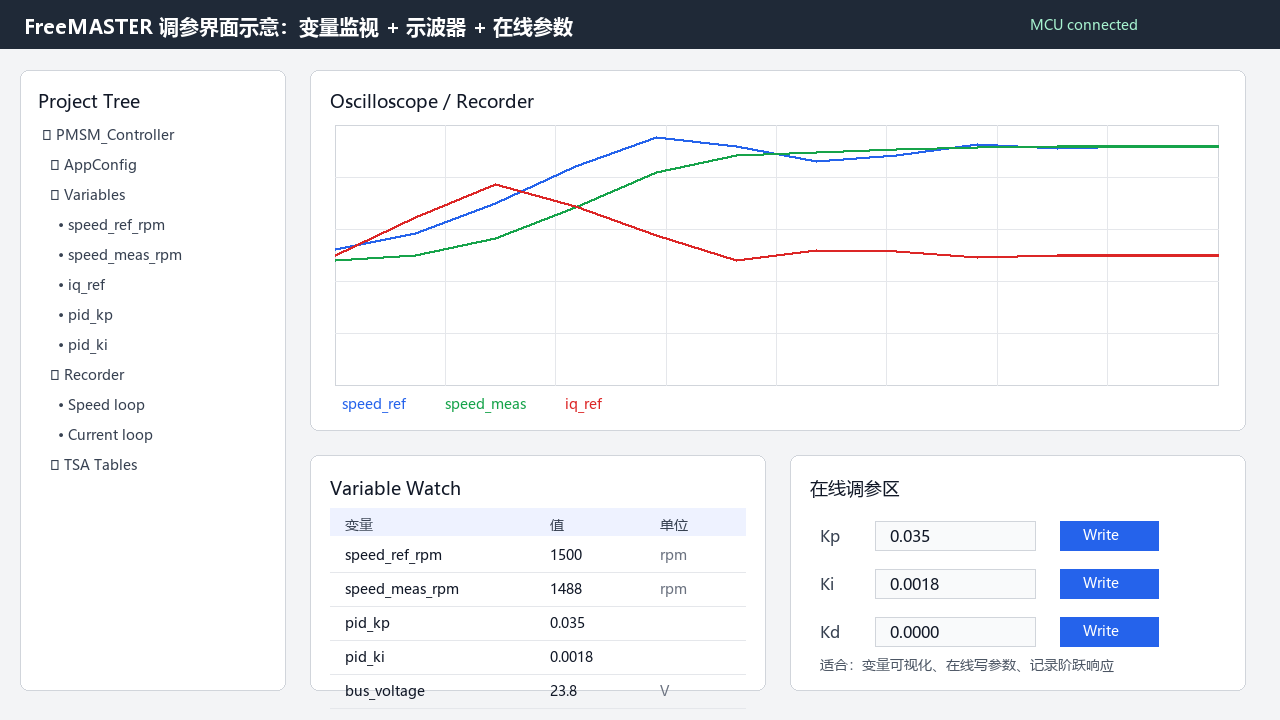

3. FreeMASTER：适合工程化在线调参

FreeMASTER 是 NXP 提供的运行时调试工具，常用于嵌入式控制项目中。它的优势不是“画图好看”，而是能把 MCU 内部变量和上位机界面绑定起来，实现在线观察、记录和修改参数。

典型使用方式：

1. 在 MCU 工程中加入 FreeMASTER 驱动或中间件。
2. 配置串口、CAN、USB、JTAG 或其他通信方式。
3. 在上位机工程中建立变量表，例如 speed_ref_rpm、speed_meas_rpm、pid_kp、pid_ki。
4. 运行电机或控制系统，通过 Recorder/Scope 观察阶跃响应。
5. 在线修改 PID 参数，观察超调、震荡、稳态误差是否改善。

FreeMASTER 更适合下面这些场景：

• 目标芯片是 NXP MCU。
• 希望在线写变量，而不是每次改完 PID 都重新烧录。
• 需要比较规范地记录调试波形。
• 项目已经进入工程调试阶段，而不是只做课堂实验。

它的缺点也很明显：

• 初次配置比普通串口助手复杂。
• 对 NXP 生态支持最好，换到其他平台时便利性会下降。
• 需要理解变量映射、通信驱动、工程配置等内容。

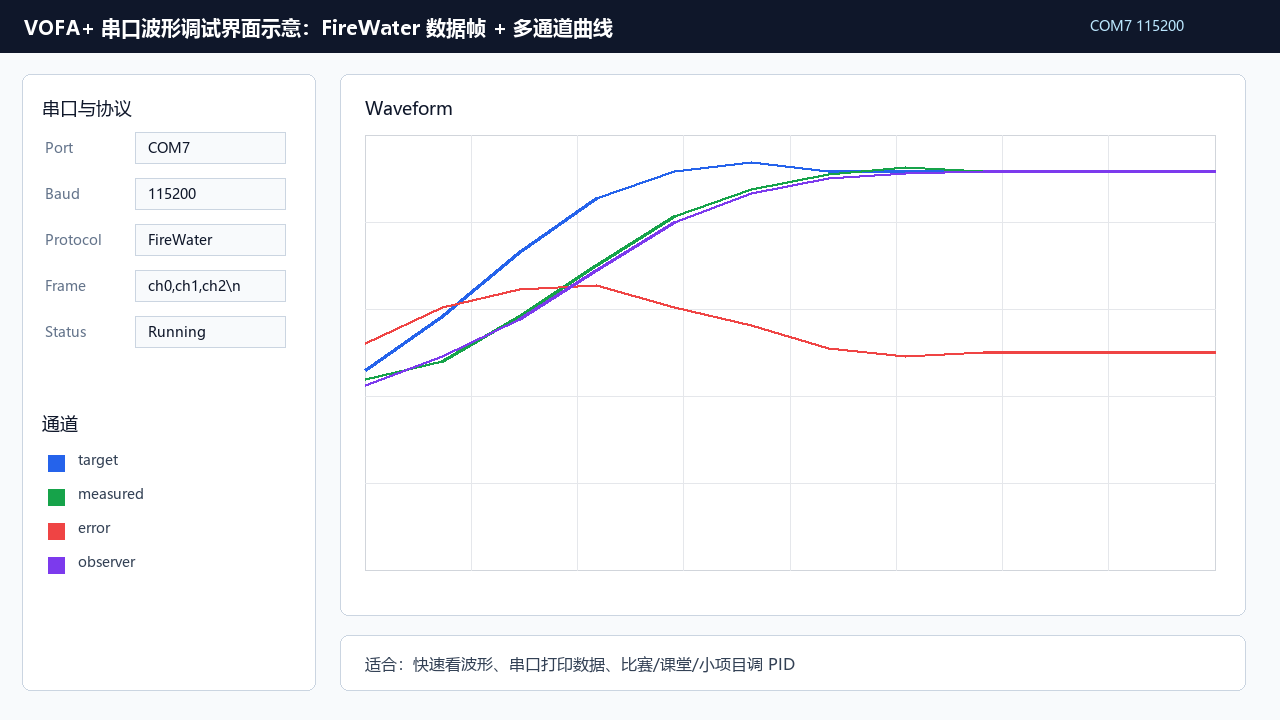

4. VOFA+：适合快速看波形和串口调试

VOFA+ 更像是一个面向嵌入式调试的可视化串口工具。它的典型用法是：下位机通过串口持续输出数据，上位机把数据解析成曲线。

例如下位机周期性输出：

printf("%f,%f,%f\n", target_speed, measured_speed, speed_error);

VOFA+ 端配置对应协议后，就可以看到目标值、实际值、误差曲线。

VOFA+ 更适合下面这些场景：

• 想快速观察 PID 阶跃响应。
• 使用 STM32、ESP32、Arduino、飞控板等非 NXP 平台。
• 只需要串口输出数据，不想接入复杂调试框架。
• 比赛、课程设计、小项目里需要快速定位问题。

它的不足：

• 通常更偏“看波形”，不一定方便直接在线改 MCU 内部变量。
• 参数写回、变量管理、工程级调试能力不如 FreeMASTER。
• 数据协议和输出格式需要自己在代码里约定好。

5. Luenberger 观测器：不是调参软件，而是状态估计算法

Luenberger 观测器常用于线性系统状态估计。假设系统模型为：

x_dot = A x + B u
y = C x

观测器形式为：

x_hat_dot = A x_hat + B u + L(y - y_hat)
y_hat = C x_hat

其中：

• x 是真实状态。
• x_hat 是估计状态。
• u 是控制输入。
• y 是实际测量输出。
• y_hat 是估计输出。
• L 是观测器增益。
• y - y_hat 是输出估计误差。

它的核心思想是：先用模型预测状态，再用测量误差修正预测结果。

在 PID 调试里，Luenberger 观测器通常不是用来直接调整 Kp、Ki、Kd，而是用于辅助判断问题来源。例如：

• 电机速度传感器噪声大，可以估计更平滑的速度。
• 飞控角速度数据有延迟，可以辅助估计系统状态。
• 负载扰动不可直接测量，可以尝试估计扰动趋势。
• 只看 PID 输出和测量值不够，可以把估计值也画出来对比。

调试时可以同时观察这些曲线：

目标值 r
测量值 y
估计值 x_hat
估计输出 y_hat
误差 e = r - y
观测误差 y - y_hat
PID 输出 u

这样比只看“目标值和实际值”更容易判断：

• 是 PID 参数太激进；
• 是传感器噪声导致微分项放大；
• 是执行器响应慢；
• 是模型不准；
• 还是观测器增益 L 选得不合适。

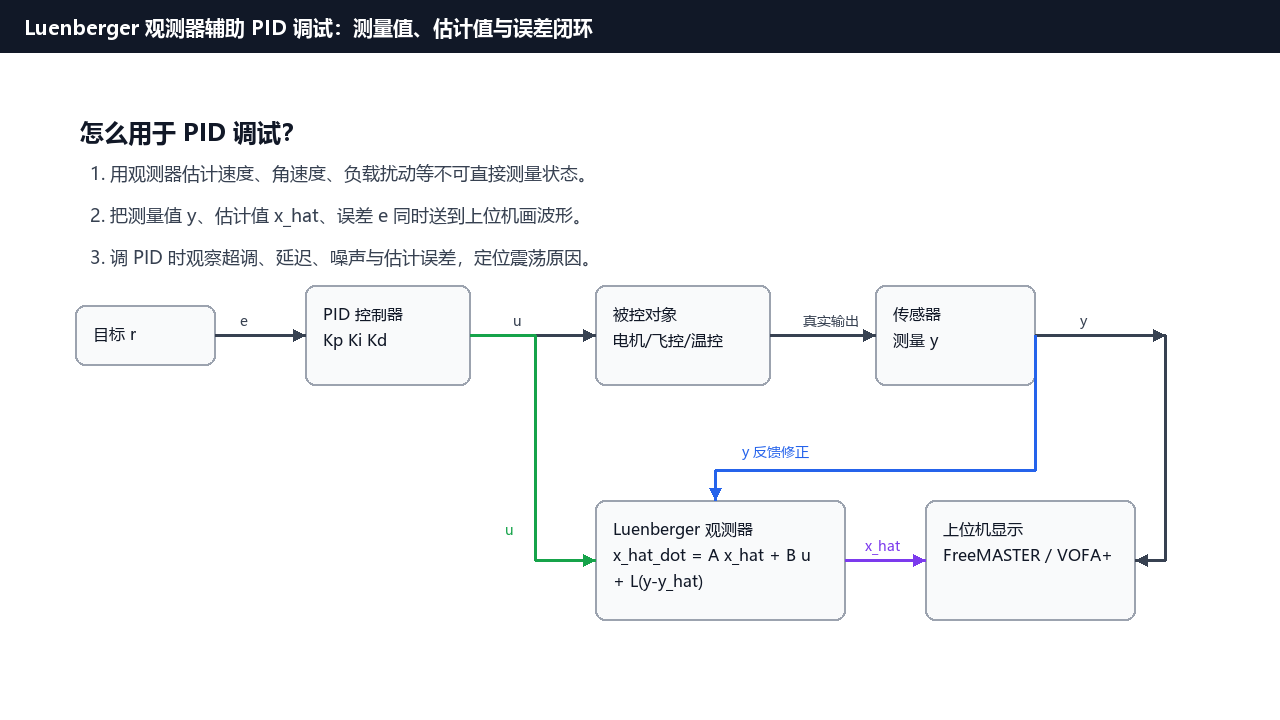

6. 调 PID 时该怎么组合使用？

场景一：普通小项目，只想快速调 PID

推荐：

VOFA+ + 串口输出目标值/实际值/误差/PID输出

流程：

1. 下位机用固定周期输出数据。
2. VOFA+ 显示目标值、实际值、误差和控制量。
3. 先调 Kp，让响应速度上来。
4. 再加 Ki，消除稳态误差。
5. 最后谨慎加 Kd，抑制超调和震荡。

这种方式成本最低，最容易跑起来。

场景二：NXP MCU 工程，需要在线写参数

推荐：

FreeMASTER + 在线变量表 + Recorder

流程：

1. 在工程中接入 FreeMASTER 驱动。
2. 把 Kp、Ki、Kd、目标值、反馈值、控制输出加入变量表。
3. 用 Recorder 记录阶跃响应。
4. 在上位机直接改 PID 参数。
5. 对比每组参数下的超调、上升时间和稳态误差。

这种方式适合正式项目，因为不用频繁重新编译和烧录。

场景三：反馈信号不好，或者状态不可测

推荐：

Luenberger 观测器 + FreeMASTER/VOFA+ 波形显示

流程：

1. 建立简化系统模型。
2. 设计观测器增益 L。
3. 在下位机实时计算 x_hat 和 y_hat。
4. 用 FreeMASTER 或 VOFA+ 同时显示测量值和估计值。
5. 先确认估计值可靠，再用它辅助 PID 调试。

注意：如果模型很差，观测器输出也可能误导调参。所以使用 Luenberger 前，至少要确认模型方向和量纲是对的。

7. 选型建议

如果你是学生或刚开始做闭环控制，建议先用：

VOFA+ 看波形

如果你已经确定使用 NXP MCU，并且项目需要长期维护，建议使用：

FreeMASTER 做在线调参与工程调试

如果你的控制系统已经出现下面这些问题：

• 传感器噪声大；
• 状态量测不到；
• 波形震荡但不知道原因；
• PID 怎么调都不稳定；
• 想做无传感器估计或扰动观测；

这时再考虑：

Luenberger 观测器 + 上位机波形分析

8. 最后总结

FreeMASTER、VOFA+、Luenberger 不是互相替代关系，而是位于不同层级：

上位机工程调试：FreeMASTER
上位机快速波形：VOFA+
下位机状态估计：Luenberger

实际项目中比较推荐的组合是：

前期验证：VOFA+
工程调试：FreeMASTER
复杂控制：Luenberger + FreeMASTER/VOFA+

如果只是调一个普通 PID，不要一开始就上观测器。先把目标值、反馈值、误差和控制输出画出来，确认基本闭环没有问题。只有当测量信号或系统状态本身限制了 PID 表现时，Luenberger 这类观测器才真正有价值。

参考资料

• NXP FreeMASTER 官方页：https://www.nxp.com/design/design-center/software/development-software/freemaster-run-time-debugging-tool:FREEMASTER
• MCUXpresso SDK FreeMASTER 用户指南：https://mcuxpresso.nxp.com/mcuxsdk/latest/html/middleware/freemaster/doc/user_guide/user_guide.html
• VOFA+ 官网：https://www.vofa.plus/

注：本文配图为便于 CSDN 文章发布的使用场景示意图，不是官方软件截图。正式发布工程教程时，建议再补充自己项目中的实际运行截图，例如串口号、变量名、目标曲线和 PID 参数表。
