一、背景：H6911持续紧缺，急需可靠替代

当前电源管理芯片市场，8英寸晶圆产能仍然紧绷，照明驱动类芯片受冲击尤为明显。惠海半导体的H6911作为升压恒流LED驱动明星产品，因晶圆短缺导致交期拉长、现货溢价严重，众多户外照明、智能调光及锂电池供电方案的量产计划被迫推迟。寻找一款管脚兼容、性能对标的现货芯片，已成为工程师保障供应链安全的必然选择。Hi6000A正是为此场景设计的理想替代方案。

二、硬件兼容性：Hi6000A与H6911管脚完全一致，可直接替换

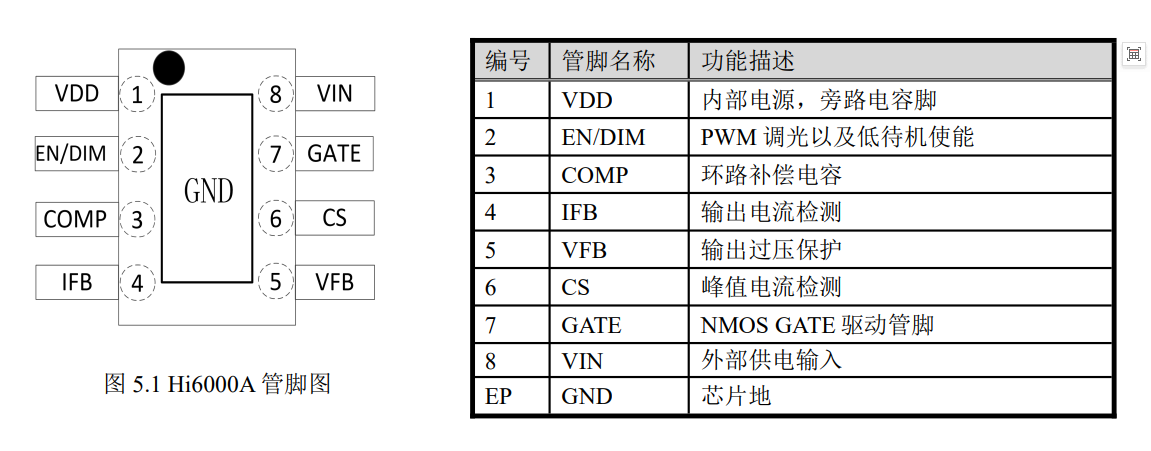

Hi6000A采用ESOP8封装，管脚定义为：1脚VDD（内部电源旁路电容），2脚EN/DIM（PWM调光及低待机使能），3脚COMP（环路补偿电容），4脚IFB（输出电流检测），5脚VFB（输出过压保护），6脚CS（峰值电流检测），7脚GATE（外置NMOS驱动），8脚VIN（外部供电输入），底部散热片EP为GND。H6911的管脚排列与之完全相同，因此Hi6000A可以实现板级直接替换，无需修改PCB布局，更换芯片即可完成升级。这对于生产线快速切换、应对缺货危机具有极高实用价值。

三、性能优势：Hi6000A在多个关键指标上对标甚至超越

与H6911对比，Hi6000A表现出高度一致的核心性能，并在部分细节上更具优势。

第一，输入电压范围。Hi6000A支持2.7V至40V正常工作（极限46V），与H6911的2.6-40V基本持平，可覆盖单节锂电池（2.7-4.2V）、双节锂电、12V/24V工业电源等常见输入。

第二，恒流精度。两者均为≤±3%，保证LED灯具亮度一致性满足专业照明要求。

第三，转换效率。典型值>95%，与H6911同一水平。

第四，调光性能。Hi6000A通过EN/DIM端口接收PWM信号，内部自动转换为模拟调光，实现全程无频闪，支持调光频率超过32K，调光比高达100:1，调光深度可低至0.1%。这与H6911的无频闪调光能力完全对等。

第五，待机功耗。当EN/DIM拉低超过40ms，芯片自动进入休眠模式，待机电流小于2μA，拉高后快速唤醒。该特性与H6911完全一致，尤其适合电池供电的待机低功耗需求。

第六，外置MOS架构。Hi6000A采用外置NMOS设计，输出耐压完全由外部MOSFET决定，最高可达150V甚至更高；最大输入电流支持20A（由PCB和MOS管决定），功率扩展极其灵活。H6911同样为外置MOS架构，两者在此核心设计上一致，替换后无需改变原有功率级设计。

第七，驱动能力。Hi6000A的GATE驱动拉电流400mA、灌电流600mA，可有效驱动大输入电容的高压MOSFET，保证开关速度。H6911驱动能力相似，替换后无需调整驱动电阻。

第八，保护功能。集成过温降电流保护（135℃开始折返限流）、输出过压保护（VFB阈值1.1-1.25V），确保系统在异常工况下安全运行。

第九，工作频率。默认固定130kHz，与H6911相同，电感电容选型可沿用原有参数。

四、参数验证：关键指标真实可达

根据Hi6000A数据手册电气特性表（测试条件T_A=25℃，VIN=5V），真实参数如下：VIN电压范围2.7-40V；工作电流典型值1mA，休眠待机电流小于2μA；恒流调节电压VCS典型235mV，IFB电流检测基准电压200mV（输出电流I_OUT = 0.2 / R_FB）；最大占空比90%；默认开关频率130kHz；PWM调光检测阈值高电平2.3V、低电平0.8V；驱动能力拉电流400mA、灌电流600mA；过温保护起始135℃；输出过压保护阈值1.1V恢复、1.25V关断。所有参数均有测试保证，满足常规升压恒流LED驱动需求。

五、风险提醒：替换时必须注意的细节

尽管管脚兼容，从H6911切换到Hi6000A仍需核对以下五个方面。

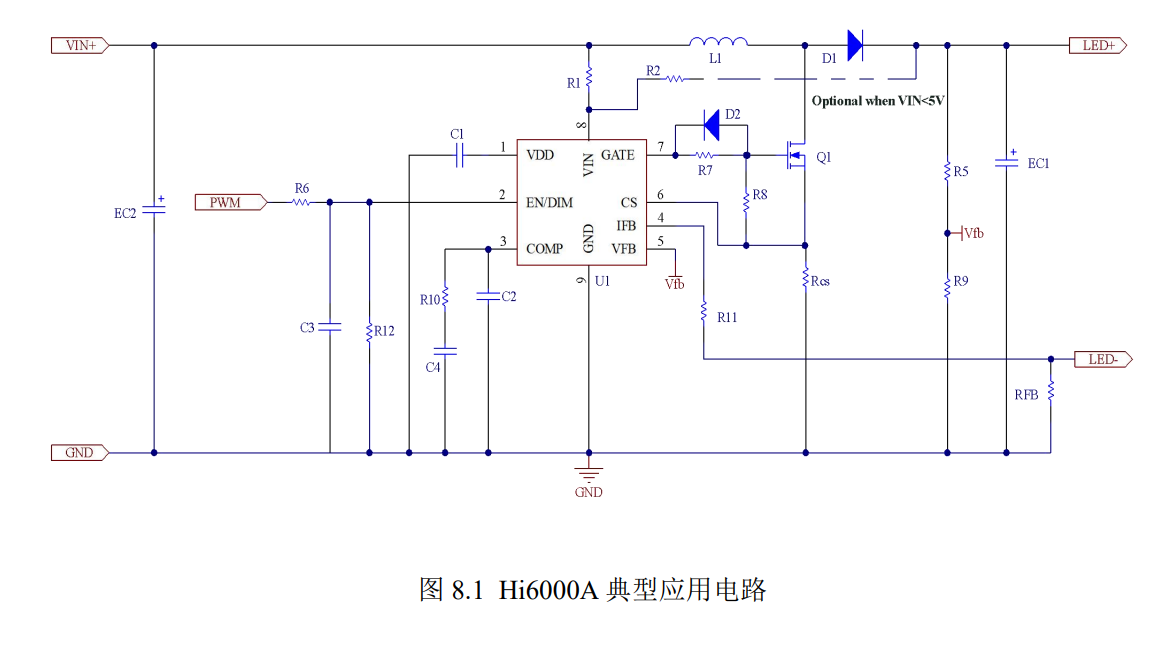

输出电流设定。Hi6000A的输出电流由IFB引脚对地电阻R_FB决定，公式为I_OUT = 0.2 / R_FB。以输出1A为例，R_FB需取0.2Ω；若原H6911方案使用的R_FB对应不同公式（如H6911基准可能为0.22V或其他值），则需重新计算并更换R_FB电阻，确保输出电流与原设计一致。

峰值电流采样电阻R_CS。按照公式R_CS ≤ (V_IN × 0.06) / (V_OUT × I_OUT)计算，例如12V升36V、输出1A时，R_CS ≤ 20mΩ。R_CS须为低感功率电阻，PCB走线采用开尔文接法，紧贴CS和GND脚，避免采样误差导致过流点偏移。

外置MOSFET选型。Hi6000A的GATE驱动电压由VIN供电决定，实际驱动电压约5-6V（因为内部LDO输出5.8V），需选用逻辑电平MOSFET（Vgs(th)低于2.5V），避免使用标准阈值（Vgs(th) 4V以上）的管子。同时根据输出功率选择足够的ID和BVdss，确保耐压大于输出电压的1.2倍以上。

VDD旁路电容。VDD脚需并联1μF以上电容，且电容必须紧贴芯片VDD与GND布局。若原设计VDD电容距离较远，需调整PCB以获得稳定内部供电。

EN/DIM引脚处理。该引脚不能悬空，不使用调光时必须接VIN拉高；使用PWM调光时，高电平需大于2.3V、低电平低于0.8V，PWM频率建议1kHz以上以获得平滑调光效果。若原设计电平不匹配，需增加电平转换电路。

此外，输入电压低于5V时建议将VIN接到输出LED+端供电，以保证芯片正常工作；VIN高于26V时应在输入端增加保护电阻或线性稳压电路。

六、应用场景：哪些场合最适合用Hi6000A替换H6911

大功率户外照明。例如LED路灯、投光灯、隧道灯，通常输入来自12V/24V蓄电池或太阳能板，需要升压到36-48V驱动10-20串LED，输出功率50-200W。Hi6000A外置MOS架构支持20A输入电流，可选用低Rds(on)的大功率MOSFET（如HY4008、IRFS7530），配合足够散热，轻松应对百瓦级大功率需求。同时，135℃过温保护在户外高温环境下提供了可靠的安全边际。

智能调光与景观照明。商业照明、楼宇亮化工程需要接入0-10V或DMX调光系统，Hi6000A的EN/DIM端口可直接接收来自控制器的PWM信号（频率1kHz-32kHz），内部转换为模拟调光，调光过程平滑无频闪，调光比100:1，满足从月光模式到全亮的细腻过渡。超低待机功耗（<2μA）也使智能灯具在待机联网时几乎不耗电。

锂电池供电移动照明。包括应急灯、便携工作灯、露营灯、头灯等。单节锂电池（2.7-4.2V）输入时，Hi6000A启动电压2.7V可充分利用电池容量；低至2μA的待机电流使设备长期待机后仍有足够电量启动。输出功率一般在5-30W，外置MOS可选择SOT23-3封装的低压小MOS（如AO3400），整体方案体积紧凑，续航表现出色。

车载与船用照明。12V/24V车载电瓶供电，需升压至恒流驱动LED工作灯、长条灯、雾灯等。汽车电气环境存在抛负载高压（可达36V以上），Hi6000A的VIN耐压46V，留有充足余量。外置MOS可根据功率选择DPAK或TO-252封装，兼顾散热和成本。

太阳能路灯与离网照明。太阳能板输出电压随光照强度在6-24V之间波动，蓄电池电压约11-14V，Hi6000A宽输入范围适应这种宽范围变化。内置快速上电算法确保清晨弱光时系统快速启动，过温降电流保护避免正午高温下驱动板过热。配合外置MOS可实现高效MPPT升压恒流，提升太阳能利用效率。

植物照明与特种照明。植物生长灯常采用红蓝混光LED，需要精确的恒流驱动以保证光谱配比，Hi6000A的≤±3%恒流精度满足要求。UV固化灯、医疗照明等对输出稳定性要求高的场景，同样适合采用该芯片。

总结：在H6911缺货背景下，Hi6000A凭借管脚完全兼容、外置MOS灵活扩流、超低待机功耗、无频闪PWM转模拟调光等核心特性，为大功率户外照明、智能调光、移动照明等应用提供了即插即用的替代方案。建议工程师在切换时重点确认R_FB和R_CS电阻值、MOSFET的Vgs(th)参数，并完成满载温升测试，确保顺利过渡。
