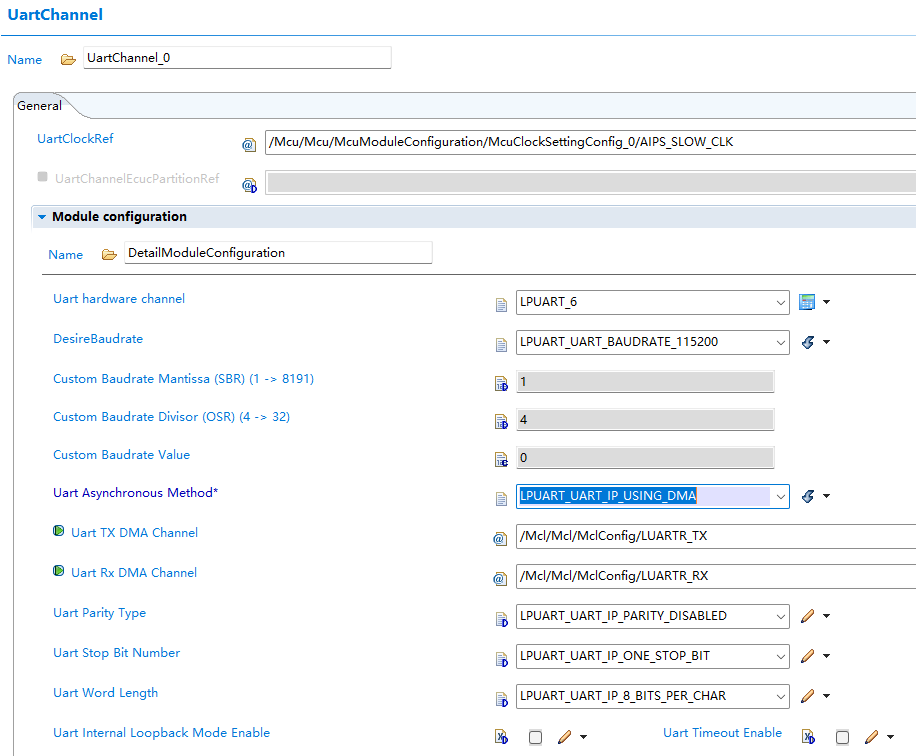

一、Uart配置

配置串口选择DMA 方式：

1、UartClockRef 选择串口总线时钟。 （这里不是想选啥就选啥，必须根据时钟总线来）

二、port

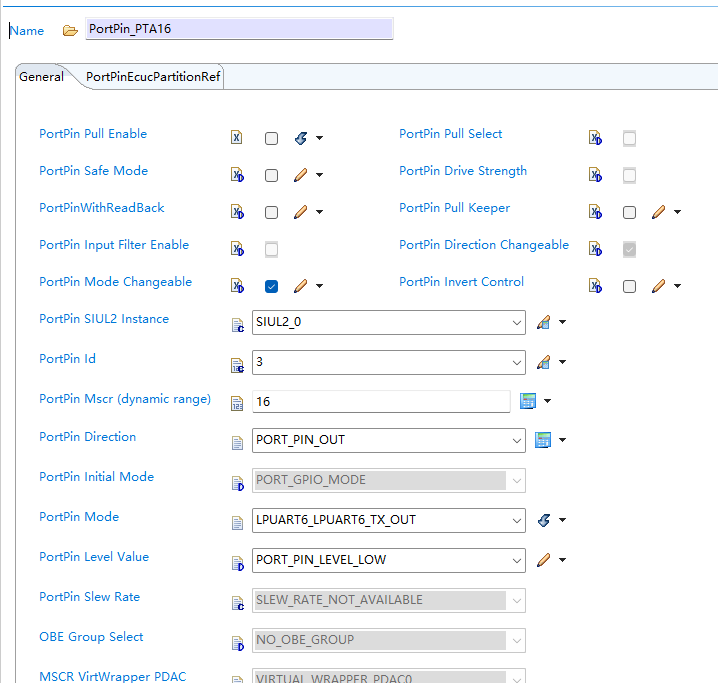

发送脚：

PortPin Pull Enable 不能点，会导致输出拉不下去。

在程序里面RX 是复用模式：

.mux = PORT_MUX_ALT5,

{ .base = IP_SIUL2,
.pinPortIdx = 16,
.mux = PORT_MUX_ALT5,
},

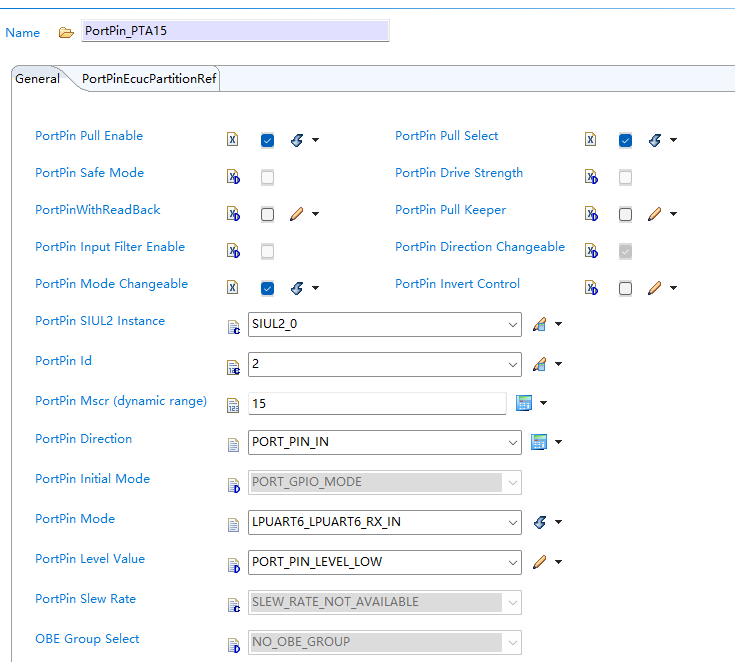

接收脚：

在程序里面管脚是GPIO模式：

.mux = PORT_MUX_AS_GPIO,

{

         .base = IP_SIUL2,

        . pinPortIdx = 15,

        .mux = PORT_MUX_AS_GPIO,

},

三、mcl配置

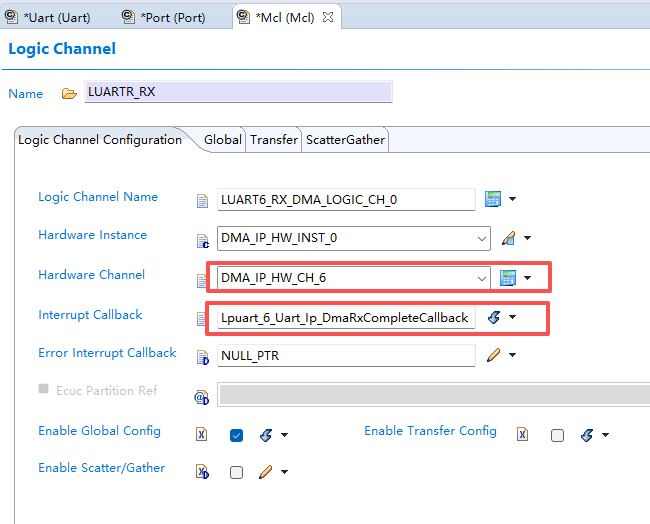

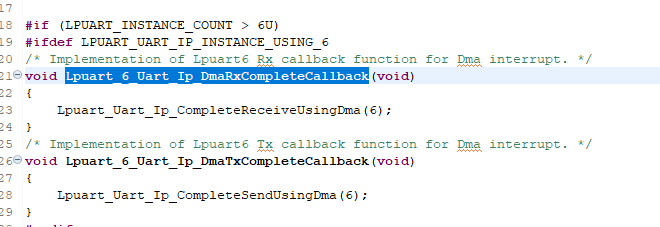

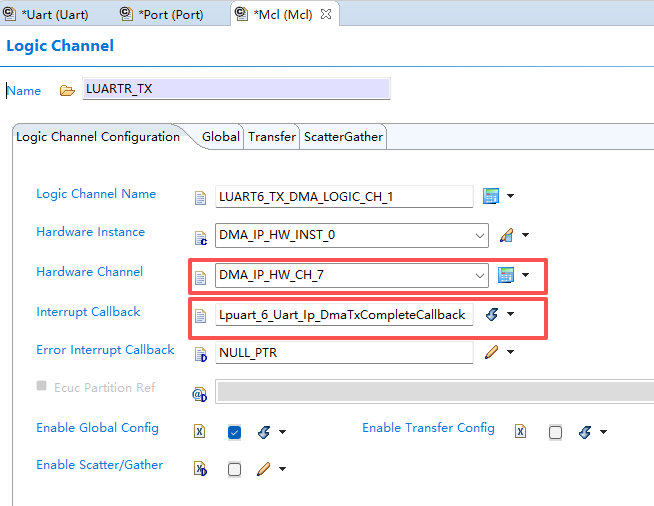

Dma Logic Channel 接口需进行配置。主要目的是为 LPUART6_TX 和 LPUART6_RX 配置两个 DMA 通道。

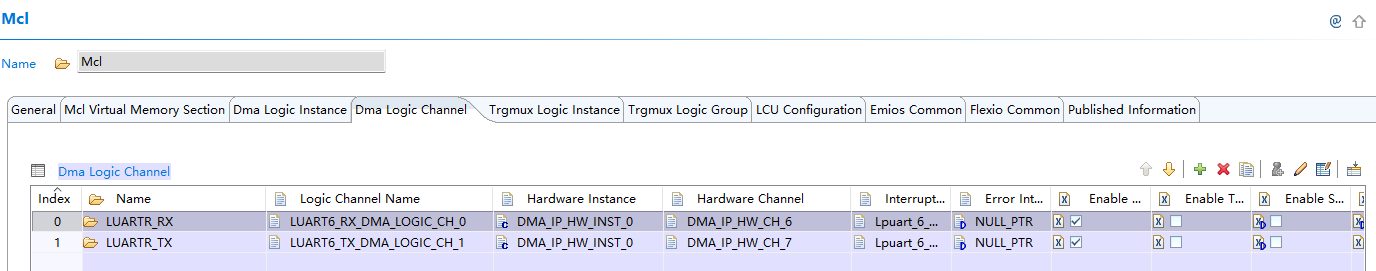

添加DMA逻辑配置：

DMA通道配置：

1：S32K312 这个对于DMA有个DMAMUX功能，

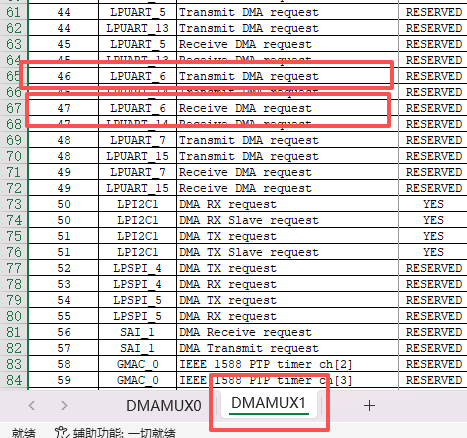

需要查DMAMUX map表确定对于外设DMA映射到哪个DMA上，这样在对rm里面才能选择对应映射。

2：图中Hardware Channel 是根据DMAMUX map表选择。

四、Mcu 配置

Mcu 时钟配置 -> 《 S32K31时钟配置》

五、rm配置

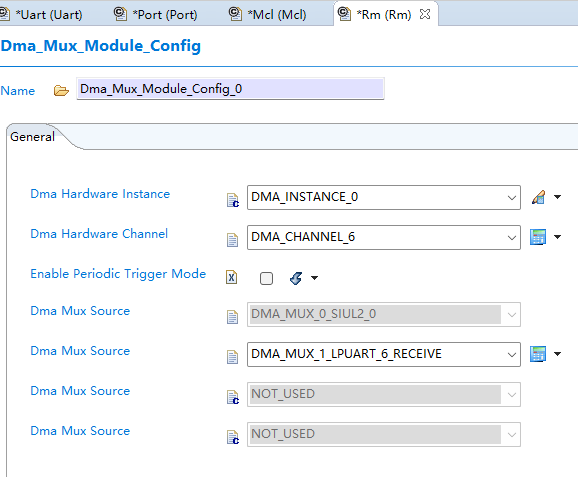

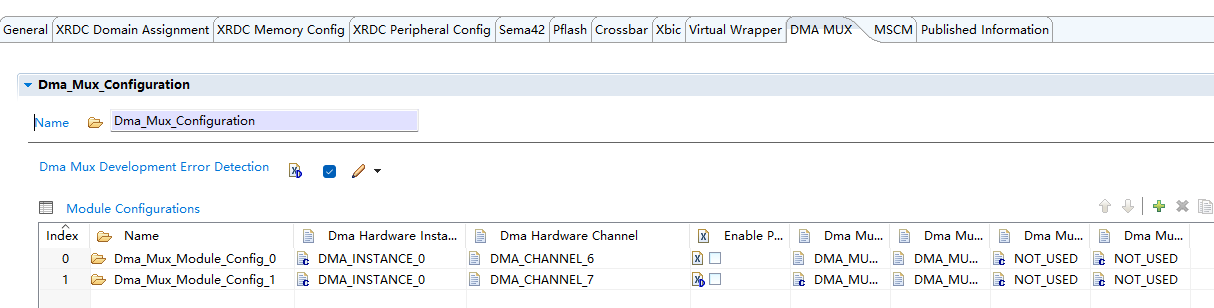

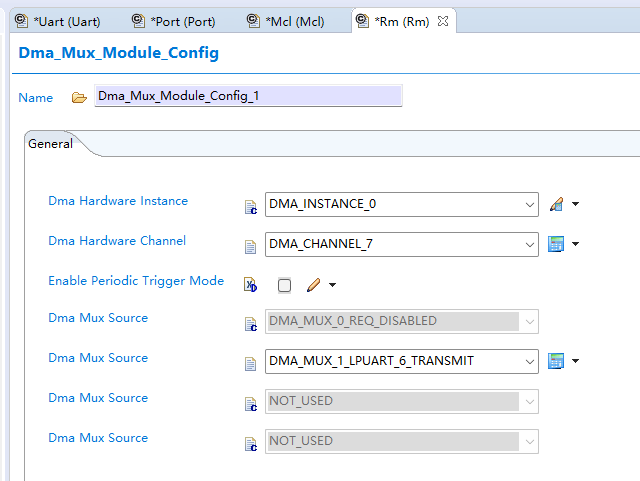

DMA MUX作用：

DMA MUX作为S32K3的DMA多路选择器，把不同外设的DMA请求路由到有限的DMA通道上。

S32K312 有大量外设，但 eDMA 硬件通道数量少，靠 DMAMUX 做请求开关。

Dma Mux Source 如果没有需求的外设选择，哪么说明配置DMA逻辑通道错了。查看DMAMUX MAP表确定应该在mcl模块的DMA 逻辑通道选择

Hardware Channel 时，应该选择哪个对应到DMAMUX上。

六、platform

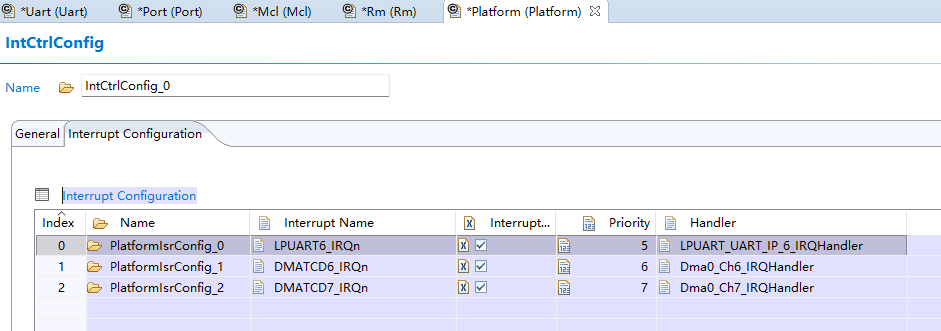

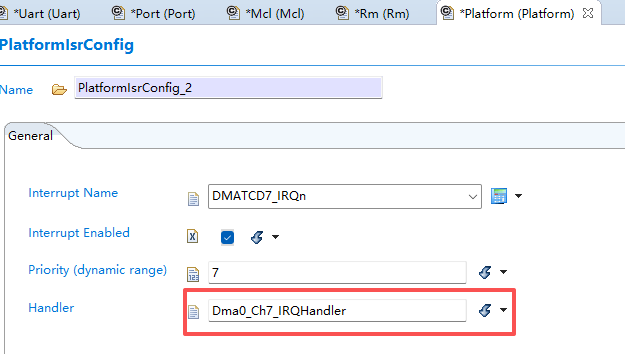

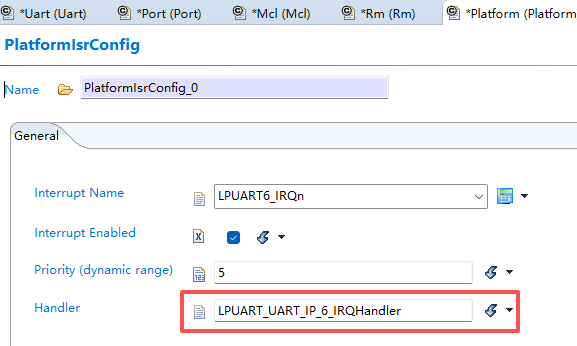

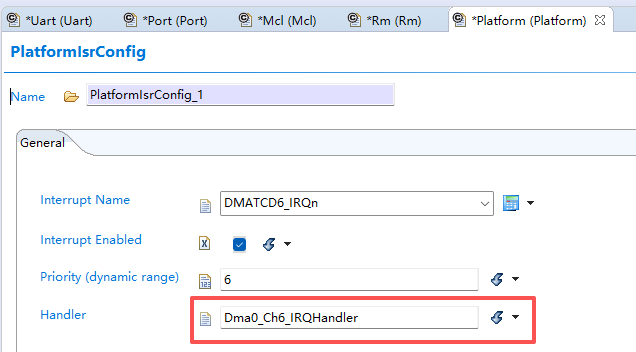

S32K312中断映射在这里配置。

S32K312如何装载中断在中断中详细说明

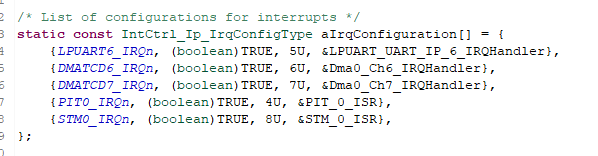

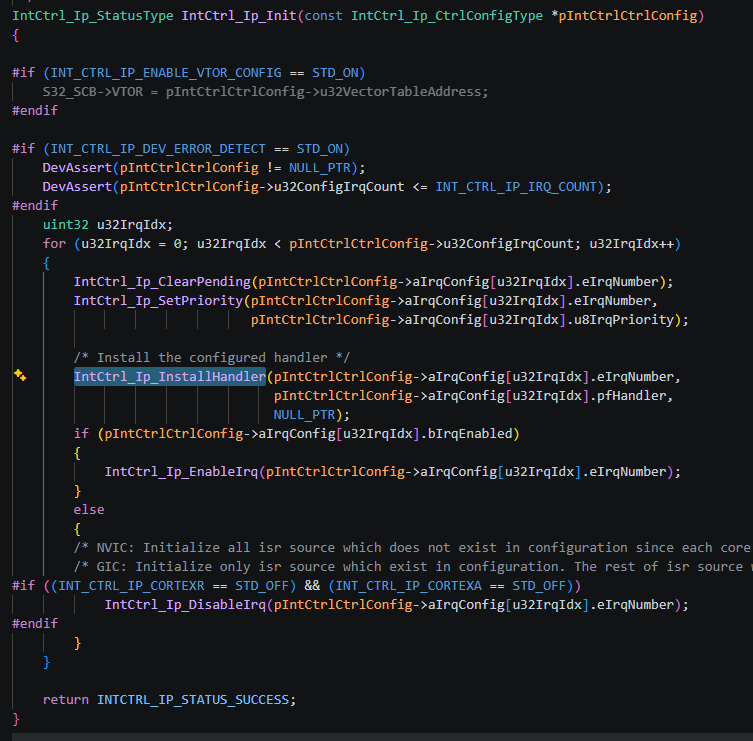

Mcal 中断映射不是在 S 文件中断向量表中实现，而是通过 IntCtrl_Ip_InstallHandler 装载中断：

通过追踪 Platform_init 可以发现

如下：

所以配置中断实际上是把中断表中断和程序中的中断映射起来。

如下：

七 、 主程序



int main(void)
{

    Mcu_Init( &Mcu_Config);                 // 初始化MCU底层配置（时钟、复位、模式等基础参数）
    Mcu_InitClock(0);                       // 初始化MCU时钟树（PLL、外部晶振、分频等）
    // 等待PLL锁定，确保系统时钟稳定后再继续执行
    while (MCU_PLL_LOCKED != Mcu_GetPllStatus())
    {
    }
    Mcu_DistributePllClock();                // 分发PLL时钟到各个总线和外设
    Mcu_SetMode(0);                          // 设置MCU运行模式（RUN模式）
    Port_Init(&Port_Config);                 // 初始化端口引脚（复用、方向、上下拉、驱动能力）
    Mcl_Init(&Mcl_Config);                   // 初始化MCL底层核心驱动
    Rm_Init(NULL_PTR);                       // 初始化资源管理模块（DMA/外设资源分配）
    Platform_Init(NULL_PTR);                 // 初始化平台模块（中断向量、内核相关）
    Uart_Init(&Uart_xConfig);                // 初始化UART串口驱动
    //Uart_GetBaudrate(0, &userbaud);        // 读取波特率配置（已注释）
    Uart_debug_Init();                       // 初始化调试串口（打印日志用）
    Gpt_Init(&Gpt_Config);                   // 初始化通用定时器GPT（PIT/STM）
    Gpt_StartTimer(0,30000);                 // 启动PIT通道0定时器，定时周期1ms
    Gpt_StartTimer(1,60000);                 // 启动STM通道1定时器，定时周期1ms
    Gpt_EnableNotification(0);               // 使能通道0定时器中断通知
    Gpt_EnableNotification(1);                // 使能通道1定时器中断通知
    // 主循环
    while(1)
    {
        // 执行周期任务（调度、逻辑、通信等）
        task_period();
    }
    return 0;
}

用户回调：


void Uart_Callback(uint8 HwInstance, Uart_EventType Event)
{
    uint32 Remain;  // DMA接收缓冲区剩余未接收字节数
    uint16 RxLen;   // 本次实际接收到的数据长度
    // 根据不同的UART事件类型执行对应处理
    switch (Event)
    {
        case UART_EVENT_RX_FULL:
            /* RX FIFO 满事件（DMA模式下不使用该中断） */
            break;
        case UART_EVENT_IDLE_STATE:
            /* UART 总线空闲中断：表示一帧数据接收完成 */
            /* 获取DMA接收缓冲区中，剩余未接收的字节数 */
            Uart_GetStatus(UART_LPUART_INTERNAL_CHANNEL, &Remain, UART_RECEIVE);
            /* 计算本次实际接收到的数据长度 = 总DMA缓冲区大小 - 剩余未接收字节数 */
            RxLen = RX_DMA_SIZE - Remain;
            /* 将接收到的数据存入环形缓冲区，供应用层读取 */
            Uart_Rx_Debug_ring_Insert(RxDmaBuf, RxLen);
            /* 清空DMA接收缓冲区，准备下一次接收 */
            memset(RxDmaBuf, 0, RX_DMA_SIZE);
            /* 重新启动DMA异步接收，等待下一帧数据 */
            Uart_AsyncReceive(UART_LPUART_INTERNAL_CHANNEL, RxDmaBuf, RX_DMA_SIZE);
            break;

        case UART_EVENT_ERROR:
            /* UART 错误事件（溢出错误、帧错误、校验错误等） */
            break;

        case UART_EVENT_TX_EMPTY:
            /* 发送FIFO空中断（一般仅用于调试） */
            break;

        case UART_EVENT_END_TRANSFER:
            /* DMA传输完成事件（空闲中断接收模式下不使用） */
            break;

        default:
            /* 未定义的事件，不处理 */
            break;
    }
}
