一、方案概述

本方案基于索尼全新一代Pregius S全局快门工业CMOS图像传感器IMX927，打造超高分辨率、高速、低畸变工业成像模组。IMX927采用2.5英寸大底堆栈式背照结构，搭载2.74μm标准化像素单元，实现1.055亿超高有效像素与百帧级高速输出能力，同时兼顾全局快门无果冻效应、低噪声、高饱和容量的核心优势。

本模组针对工业精密检测、半导体晶圆检测、大尺寸工件外观质检、3D视觉测量、高速运动物体抓拍等高端场景设计，配套专属光学镜头、高速传输电路、散热结构及适配固件，可实现高清、高速、高稳定性的工业成像采集，解决传统高像素传感器帧率低、全局快门传感器分辨率不足的行业痛点，适配自动化产线高精度、高效率检测需求。

二、核心器件关键参数（IMX927官方标准）

本模组核心成像芯片采用索尼IMX927，包含彩色（IMX927-AQB）、黑白（IMX927-AMB）两种版本，核心技术参数如下：

• 传感器规格：2.5英寸光学尺寸，对角线39.7mm，堆栈式背照CMOS结构，Pregius S全局快门技术

• 有效像素：10272(H)×10272(V)，约1.055亿像素，正方形成像画幅

• 像素尺寸：2.74μm×2.74μm，兼顾高分辨率与感光灵敏度

• 输出帧率（全像素读取）：8bit 112fps、10bit 102fps、12bit 73fps，支持多比特位深灵活切换

• 成像模式：纯全局快门，无滚动快门畸变，支持2×2、V2×H1、V1×H2像素合并模式，可提升感光灵敏度与成像帧率

• 输出接口：原生SLVS-EC高速差分接口，适配高清海量数据实时传输

• 供电规格：标准1.1V、1.8V、2.9V、3.3V多路供电，低功耗驱动架构

• 封装形式：160pin×2带连接器陶瓷封装，尺寸45mm×52mm，支持可拆卸更换，散热性能优异

• 成像特性：低读出噪声、高饱和容量、高动态范围，适配明暗反差较大的工业检测场景

三、模组整体硬件架构设计

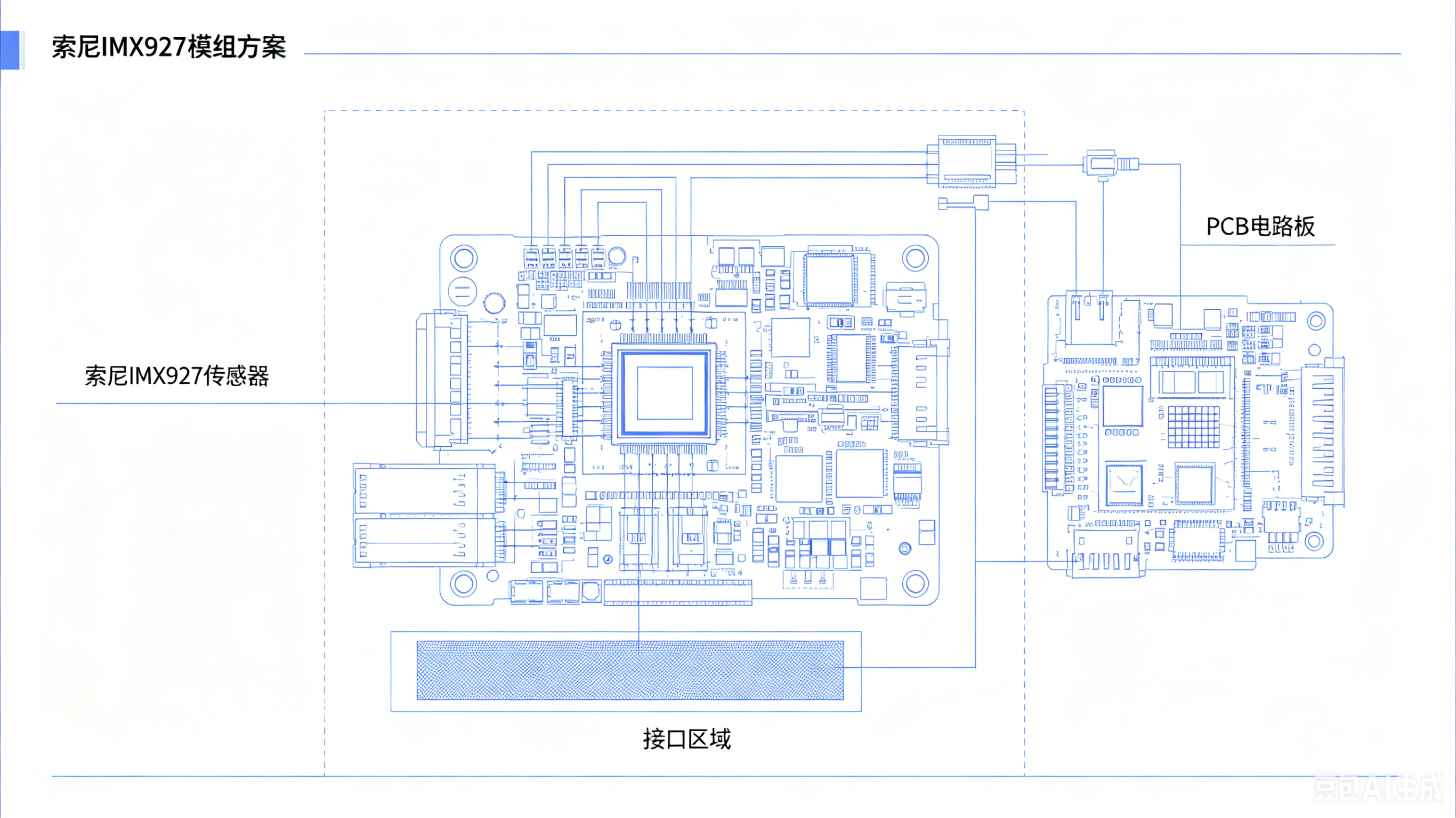

本模组采用“光学镜头+传感器核心板+高速传输底板+散热模组+结构外壳”一体化集成架构，模块化设计便于组装、调试与后期维护，整体结构紧凑、稳定性强，适配工业严苛工况。

3.1 光学系统适配设计

基于IMX927 2.5英寸大底、正方形画幅特性，针对性匹配工业定焦镜头，保障全画幅高清成像无暗角、无畸变：

• 镜头选型标准：适配2.5英寸靶面，兼容10272×10272正方形成像画幅，焦距覆盖16mm-50mm可选，满足近距离精密检测、中远距离大视野扫描需求

• 光学参数匹配：最大相对孔径F1.8-F2.8，高透光率光学镜片，镀膜抗眩光、抗杂光，适配工业车间复杂光照环境；畸变控制≤0.3%，保障高精度尺寸测量、瑕疵检测精度

• 对焦与接口：手动/电动对焦可选，C口工业标准接口，支持滤镜拓展（偏振镜、减光镜），适配反光工件、强光场景成像优化

3.2 核心电路设计

电路部分围绕IMX927高速、高带宽成像特性设计，保障海量像素数据稳定传输、精准驱动，分为传感器驱动单元、数据处理单元、供电单元、信号控制单元四部分。

3.2.1 传感器驱动单元

严格匹配IMX927多路供电需求，采用高精度LDO稳压芯片，分别输出1.1V（核心驱动）、1.8V（数字电路）、2.9V（模拟电路）、3.3V（接口电路），电压波动控制在±1%以内，杜绝电压抖动导致的噪点、画面闪烁问题。搭载原装时序驱动电路，精准适配芯片37.125MHz/74.25MHz输入频率，保障全局快门同步曝光、像素逐行精准读取。

3.2.2 高速数据传输单元

基于IMX927原生SLVS-EC高速接口，配置多通道差分传输布线，阻抗精准匹配，降低高速信号衰减与串扰。支持8/10/12bit多格式图像数据实时输出，可兼容后端FPGA、高速图像采集卡数据解析，保障1.05亿像素全帧率无丢帧传输。同时预留CoaXPress V2.1拓展接口，可适配CXP-3/CXP-6/CXP-12高速传输协议，满足超高速数据传输场景需求。

3.2.3 控制与调试单元

搭载主控MCU，支持曝光时间、增益、帧率、像素合并模式、白平衡（彩色版）等参数远程可调；集成温度监测、电压监测模块，实时监控模组运行状态，异常自动报警、保护性停机。预留USB、串口调试接口，支持参数配置、固件升级、数据日志导出。

3.3 散热结构设计

依托IMX927陶瓷封装自带散热优势，搭配被动散热+辅助散热一体化方案：传感器背面贴合高导热硅胶片，对接铝合金散热基座，快速导出芯片运行热量；模组外壳采用镂空散热结构，自然对流散热；高负载工况可拓展微型风扇主动散热。有效控制长时间连续工作芯片温升≤8℃，杜绝高温导致的噪点升高、帧率下降、成像漂移问题，保障工业7×24小时稳定运行。

3.4 结构防护设计

模组整体采用工业级金属外壳，防尘、防电磁干扰，满足IP40防护等级；内部电路做绝缘、防震固化处理，适配产线震动、粉尘、温湿度波动工况；镜头接口、传输接口做锁紧设计，防止长期运行松动接触不良。模组尺寸适配标准工业相机安装位，支持正装、侧装、吊装多种安装方式。

四、核心功能与成像优化方案

4.1 无畸变高速成像功能

依托Pregius S全局快门技术，所有像素同步曝光、同步读取，彻底消除滚动快门带来的果冻效应、运动模糊，可精准抓拍高速运动的精密工件、流水线产品，兼顾1亿级超高分辨率与百帧级高速输出，实现“高清不拖影、高速不降质”。支持像素合并模式，开启2×2合并后可大幅提升感光灵敏度与成像帧率，适配低光高速检测场景。

4.2 画质优化调校

• 噪声抑制：搭载硬件降噪+算法降噪双重方案，优化暗场成像效果，低光环境下画面纯净度大幅提升，杜绝固定噪点、随机噪点干扰瑕疵检测

• 动态范围优化：优化曝光与增益参数匹配，提升明暗细节保留能力，适配金属反光、背光、强光照射等复杂工业光照场景

• 色彩还原（彩色版）：精准调校白平衡、色彩增益，还原工件真实色彩，满足外观色差、漆面瑕疵检测需求；黑白版优化灰度层级，提升细微划痕、凹坑、异物识别精度

4.3 灵活适配拓展功能

支持ROI区域裁剪成像，可自定义局部区域高帧率输出，兼顾全局高清与局部高速检测；支持触发拍照、连续拍照、定时拍照多种工作模式，适配自动化产线同步作业；支持多模组同步触发，可搭建多相机拼接成像系统，满足超大尺寸工件全域高精度检测。

五、模组性能指标汇总

项目	技术指标
核心传感器	索尼IMX927（彩色/黑白可选）
光学尺寸	2.5英寸（对角线39.7mm）
有效分辨率	10272×10272（1.055亿像素）
像素尺寸	2.74μm×2.74μm
全像素帧率	8bit:112fps；10bit:102fps；12bit:73fps
快门类型	全局快门（无运动畸变）
数据接口	SLVS-EC（原生）、可拓展CoaXPress V2.1
供电电压	1.1V/1.8V/2.9V/3.3V
工作温度	-20℃~+60℃（工业级）
散热方式	被动散热+可选主动散热
防护等级	IP40

六、应用场景

本模组依托亿级超高分辨率+百帧高速+无畸变全局成像的核心优势，精准适配高端工业视觉检测场景：

• 半导体检测：晶圆、芯片、PCB板细微划痕、针孔、线路瑕疵高精度检测

• 精密制造质检：3C配件、五金精密零件、模具外观缺陷、尺寸精度检测

• 大尺寸工件检测：显示屏、光伏板、板材全域高清扫描质检，无需多次拼接

• 高速动态检测：流水线高速运动产品实时抓拍、瑕疵识别，无拖影漏检

• 3D视觉测量：多帧成像数据采集，适配高精度三维建模、尺寸测算、形变检测

• 科研成像：高速运动实验、微观观测、高精度图像数据采集场景

七、方案优势总结

1. 性能越级：突破传统工业传感器分辨率与帧率无法兼顾的瓶颈，1亿级像素搭配百帧高速，成像精度与检测效率双重提升

1. 成像质量优异：Pregius S全局快门+背照堆栈结构，低噪点、高动态、无运动畸变，适配复杂工业光照与高速工况

1. 稳定性极强：工业级陶瓷封装、专属散热结构、抗干扰电路设计，支持7×24小时连续作业，适配严苛工业环境

1. 适配性广：支持多比特位深、像素合并、ROI裁剪、多工作模式，可灵活适配不同检测场景，拓展性强

1. 维护便捷：传感器可拆卸式封装设计，模组模块化架构，大幅降低组装、调试、维修成本。
