📖 前言

在工业物联网、智能柜、自动售货机、门禁系统等项目中，经常会看到设备规格书中出现如下接口：

DI × 4
DO × 2
NTC × 1
RS485 × 1

很多工程师第一次接触时都会疑惑：

❓ DI是什么？

❓ DO和继电器有什么关系？

❓ NTC为什么能测温度？

❓ RS485是不是所有设备都能接？

本文将结合实际项目案例，带大家快速搞懂这些常见接口。

---

👀 一、DI（Digital Input）数字输入

DI 的作用：

👀 负责“看”，读取外部设备状态。

常见接入设备：

🚪 门磁开关

🔥 烟雾探测器

💧 水浸传感器

🔘 急停按钮

应用举例

当柜门打开：

DI = ON

当柜门关闭：

DI = OFF

---

🎮 二、DO（Digital Output）数字输出

DO 的作用：

🎮 负责“控制”，向外部设备发送动作指令。

常见控制对象：

🔐 电磁锁

💡 指示灯

🔔 蜂鸣器

🌪️ 风扇

⚙️ 继电器

实际应用

温度过高：

DO输出

启动散热风扇。

发生故障：

DO输出

触发声光报警。

---

🌡️ 三、NTC是什么？

NTC：

Negative Temperature Coefficient
负温度系数热敏电阻

特点：

🌡️ 温度越高

⬇️ 阻值越低

通过检测电阻变化即可计算温度。

---

NTC常见应用

🧊 冷藏柜

🥤 自动售货机

🔋 电池管理系统

🖥️ 工业机柜

---

🔄 四、RS485是什么？

RS485 本质上是一种工业通信总线。

它不是传感器，而是一种通信方式。

可以理解为：

📡 设备之间交流的语言。

---

RS485可以连接什么设备？

🌡️ 温湿度传感器

⚡ 智能电表

🏭 PLC控制器

🚪 门禁设备

❄️ 制冷控制器

---

为什么工业现场都喜欢RS485？

📏 传输距离远

理论最大：

1200米

---

🛡️ 抗干扰能力强

RS485采用：

A+
B-

差分信号传输。

适用于：

⚙️ 电机

🔋 电源设备

🏭 工业现场

等强干扰环境。

---

🔗 一条总线接多个设备

例如：

温湿度传感器
电表
PLC
制冷控制器

都可以挂在同一条485总线上。

---

🏪 五、AI智能开门柜应用案例

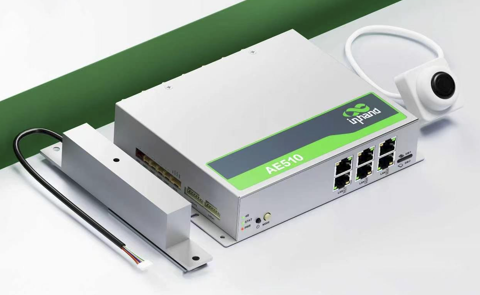

AE510 部分配置：

RS485 × 2
RS232 × 2
DO × 2
NTC × 1

实现功能：

🌡️ NTC

检测柜内温度

---

🎮 DO

控制：

❄️ 压缩机

🌪️ 风扇

💡 灯光

---

📡 RS485

连接：

🌡️ 温湿度传感器

⚡ 电表

❄️ 制冷控制器

---

系统工作流程：

🌡️ NTC检测温度
          ↓
🧠 主控判断
          ↓
🎮 DO启动压缩机
          ↓
📡 RS485上传云平台

---

📊 六、总结

接口	作用	典型设备
👀 DI	状态采集	门磁、烟感、水浸
🎮 DO	设备控制	电磁锁、风扇、蜂鸣器
🌡️ NTC	温度检测	冷柜、电池、售货机
📡 RS485	设备通信	温湿度传感器、电表、PLC

🎯 一句话记忆

👀 DI负责看

🎮 DO负责控制

🌡️ NTC负责测温

📡 RS485负责通信
