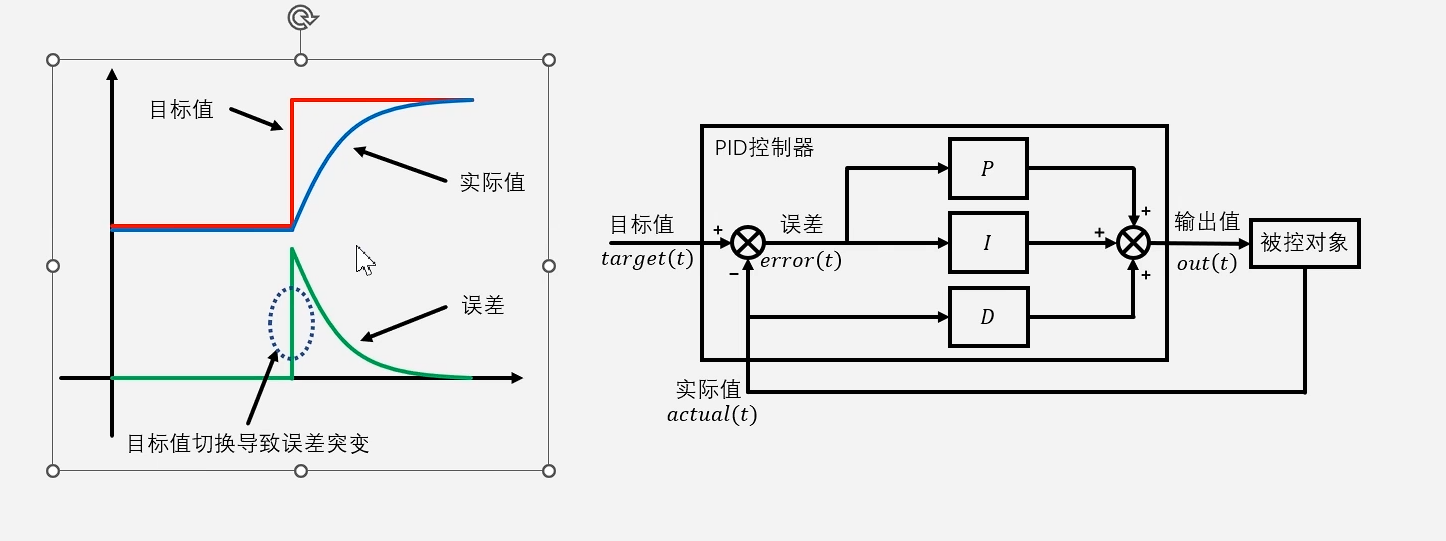

1.为什么绿线会突然的变大，甚至于垂直？

图中绿线代表的是误差信号（error），它之所以会突然变大甚至呈现垂直上升的状态，是因为发生了目标值（Setpoint）的阶跃变化。

以下是详细的逻辑分析：

1. 误差的定义

在控制系统中，误差的计算公式是：

误差(t)=目标值(t)−实际值(t)误差(t)=目标值(t)−实际值(t)

即图中的：

error(t)=target(t)−actual(t)error(t)=target(t)−actual(t)

2. 发生了什么？

• 时刻之前： 系统处于稳定状态，红线（目标值）和蓝线（实际值）重合。此时 目标值=实际值目标值=实际值 ，所以误差（绿线）为 0。
• 突变时刻： 红线（目标值）突然向上跳变（例如从 0 变为 10）。这是一个瞬间的动作，在图表上表现为一条垂直线。
• 系统的惯性： 物理系统是有惯性的，蓝线（实际值）不可能瞬间跟随红线跳变，它只能慢慢爬升。因此，在目标值跳变的那一瞬间，实际值还停留在原来的位置。

3. 为什么绿线会“垂直”变大？

让我们代入那个突变瞬间的数值：

• 目标值：瞬间变成了新的高值（比如 10）。
• 实际值：还没来得及动，还是旧的低值（比如 0）。
• 结果： 误差=10−0=10误差=10−0=10 。

因为目标值的改变是瞬间完成的（时间 tt 没有流逝），而误差直接等于这个巨大的差值，所以在时间轴上，误差也是在同一瞬间从 0 变成了最大值。这就导致了绿线看起来像是一堵墙一样垂直竖了起来。

4. 后续发生了什么？

随着PID控制器开始工作（输出控制量），被控对象开始响应，蓝线（实际值）开始逐渐上升去追赶红线。

• 随着实际值越来越接近目标值，两者的差值（误差）就越来越小。
• 这就是为什么绿线在垂直冲高后，会像滑梯一样平滑地下降，最终趋近于 0。

5.总结

绿线的垂直突变是数学上的必然结果：当输入信号发生阶跃（Step Change）时，由于物理系统的滞后性，瞬时误差必然等于阶跃的幅度。

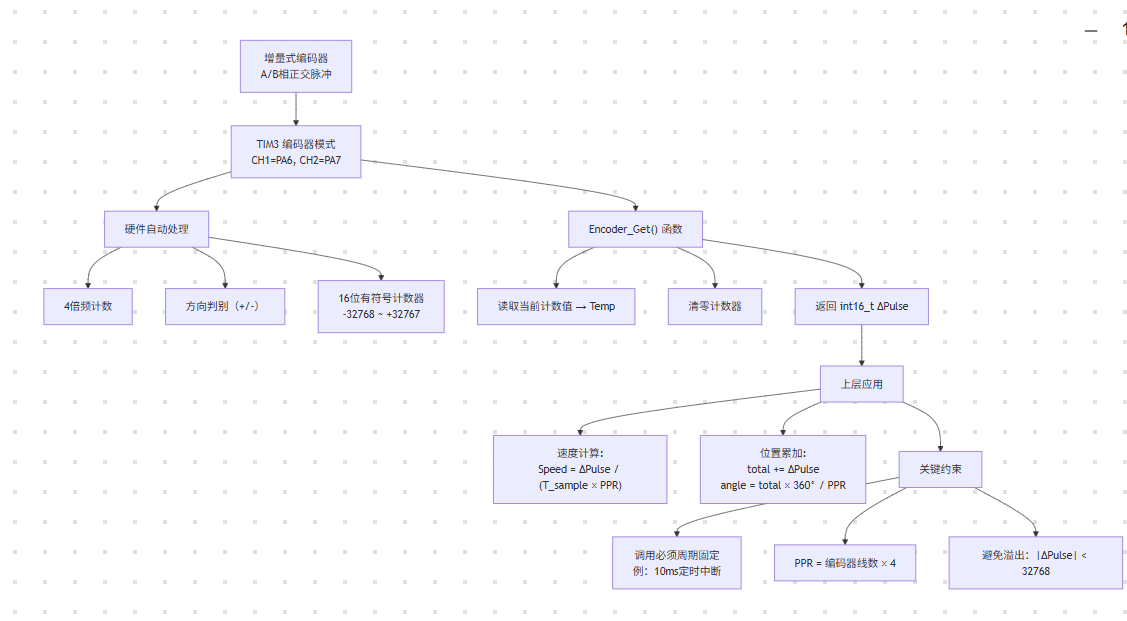

2.编码器的相应流程图
