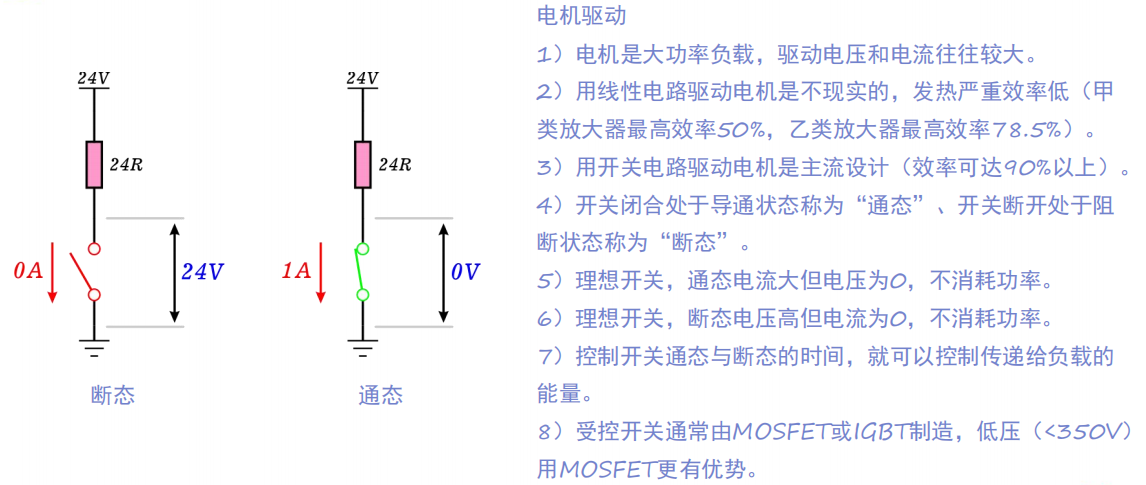

1.电机驱动部分

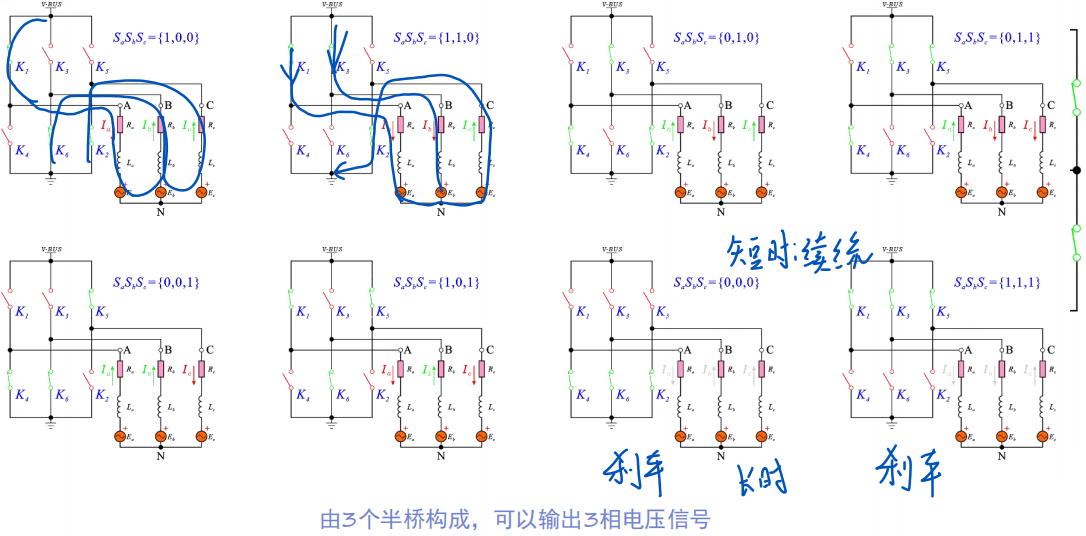

（1）开关电路与线性电路

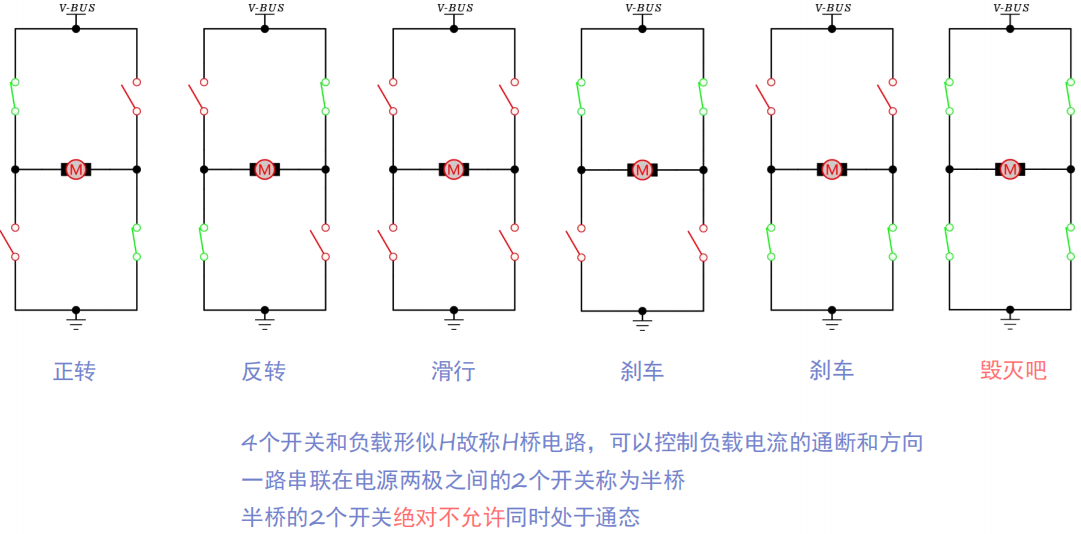

（2）H桥电路

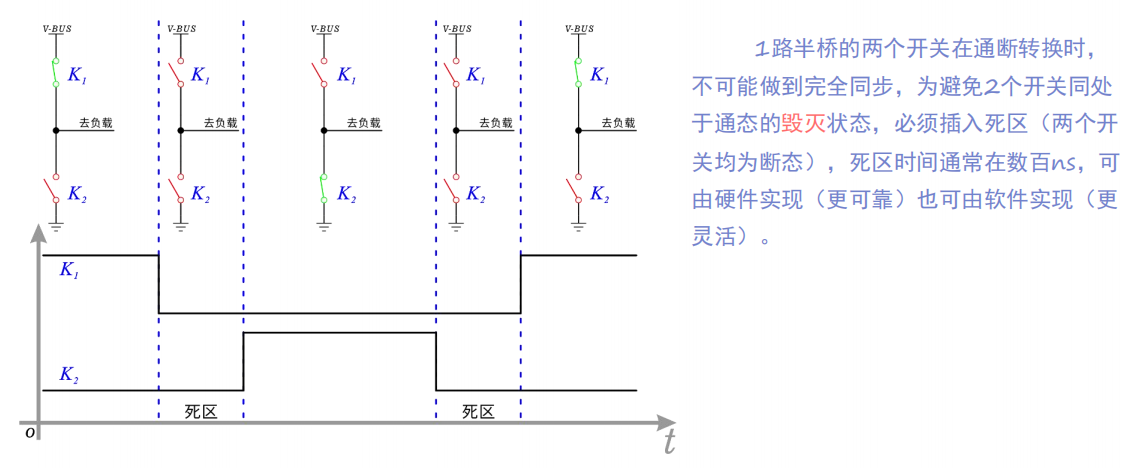

（3）死区

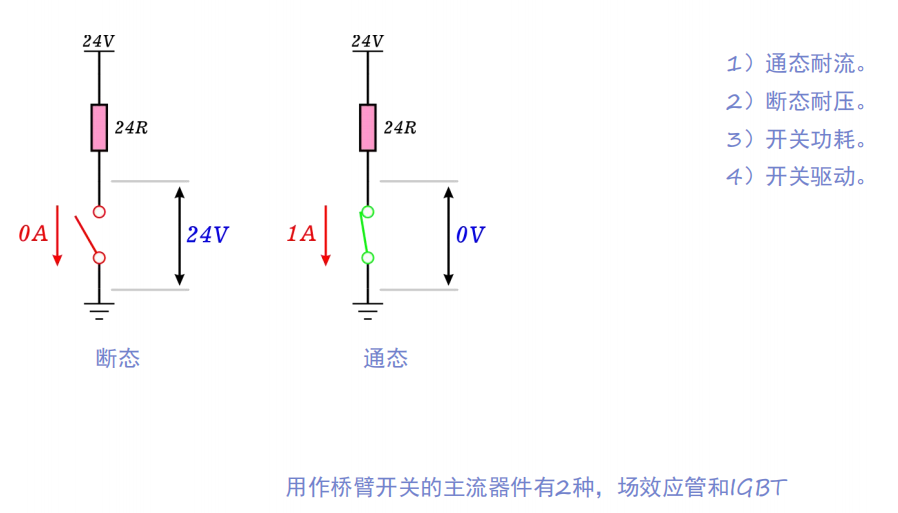

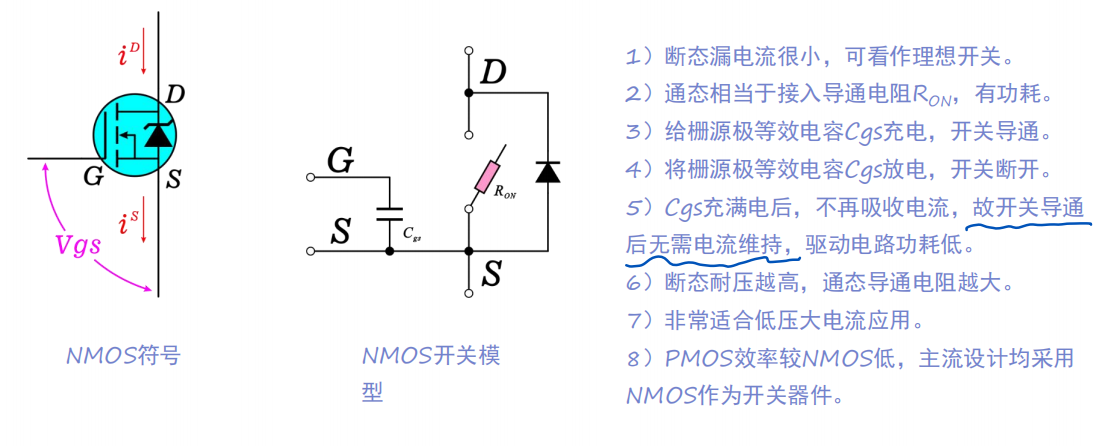

2.桥臂开关器件NMOS

（1）桥臂开关解决问题

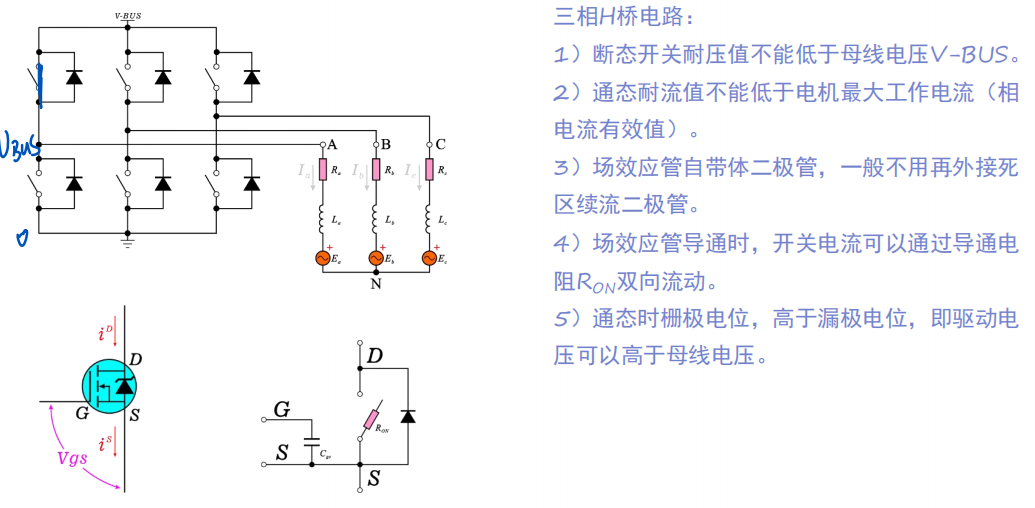

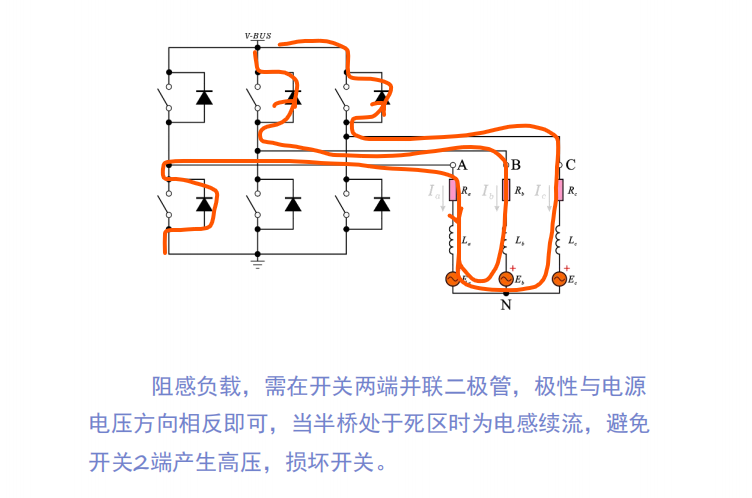

（2）三项H桥耐压和耐流

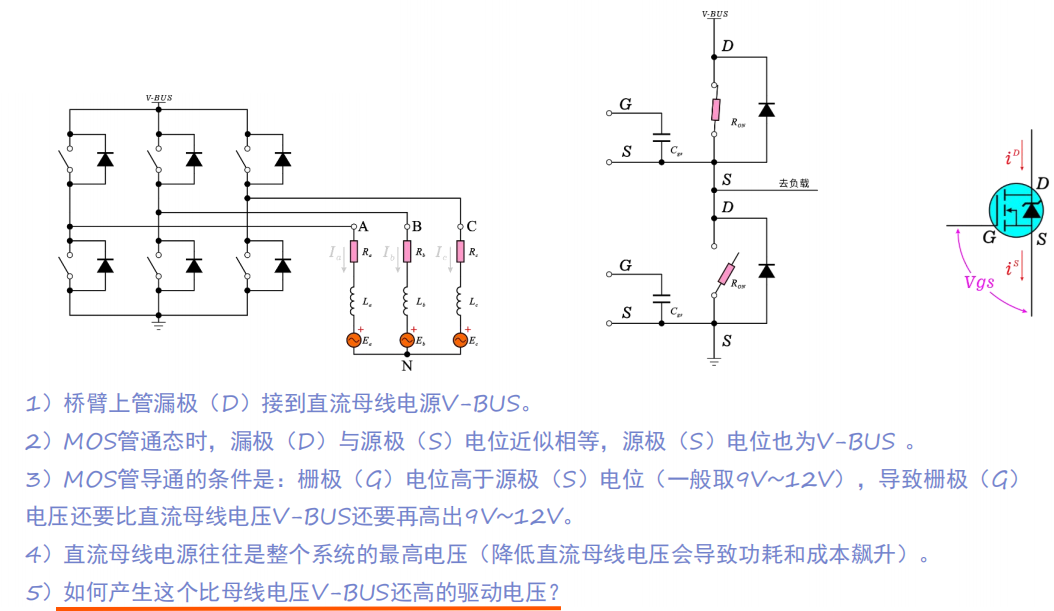

（3）桥臂上管驱动问题

• 问题点

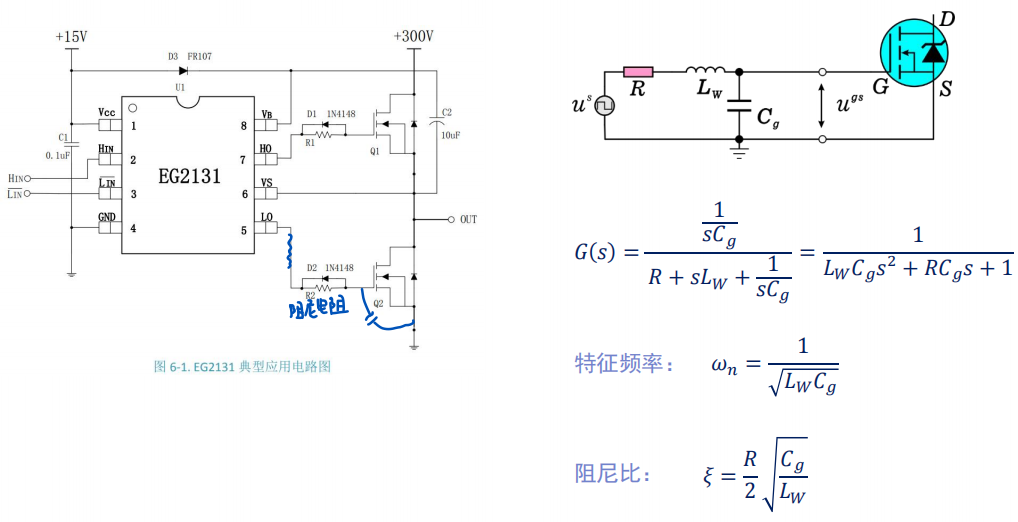

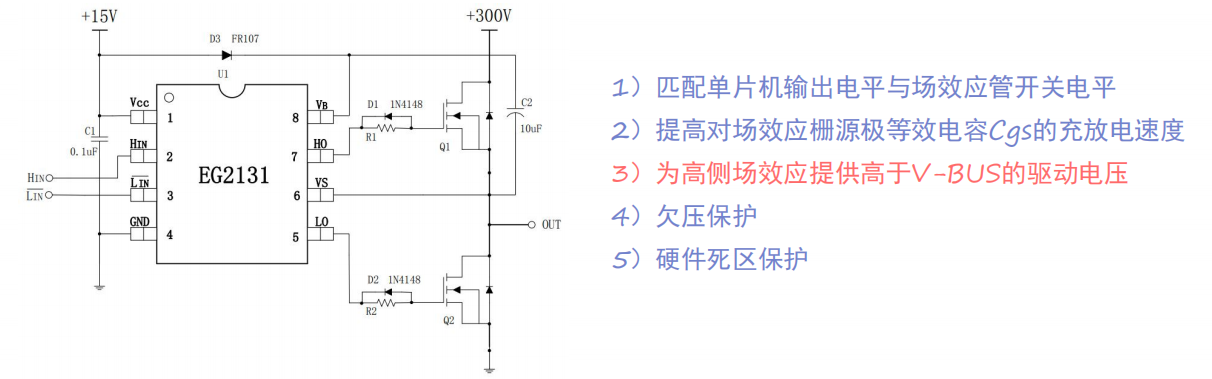

（4）场效应管H桥驱动电路作用

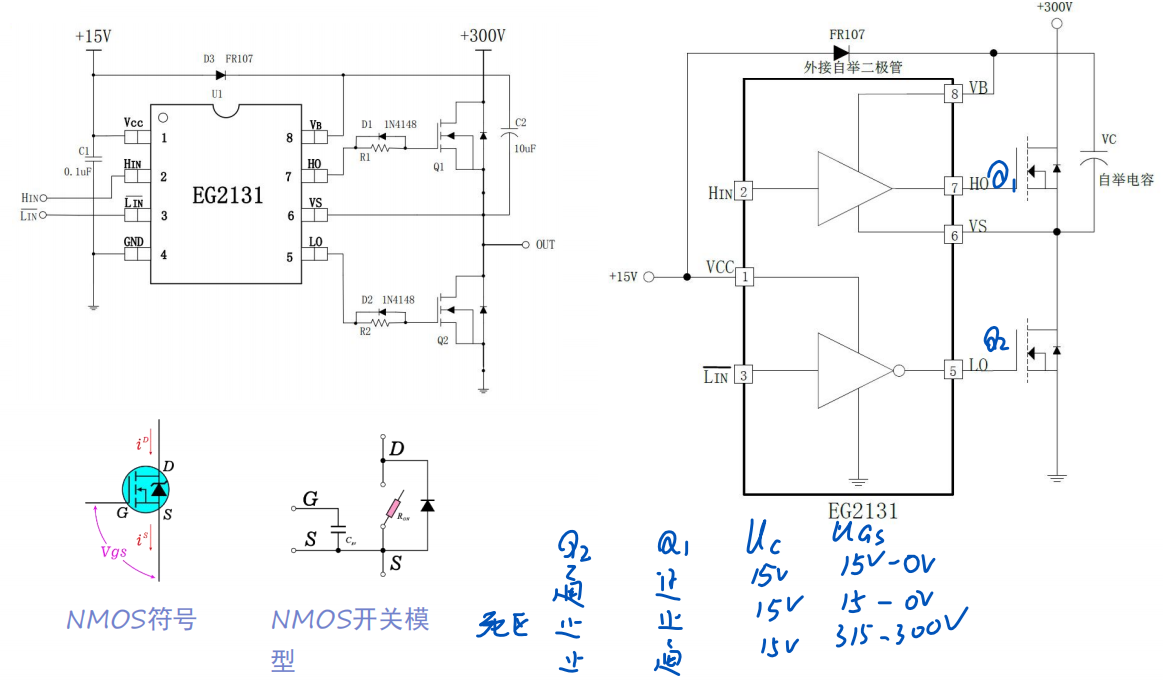

• 驱动器高侧场效应管驱动原理

        高端自举电容使得电容两端电压不能突变。

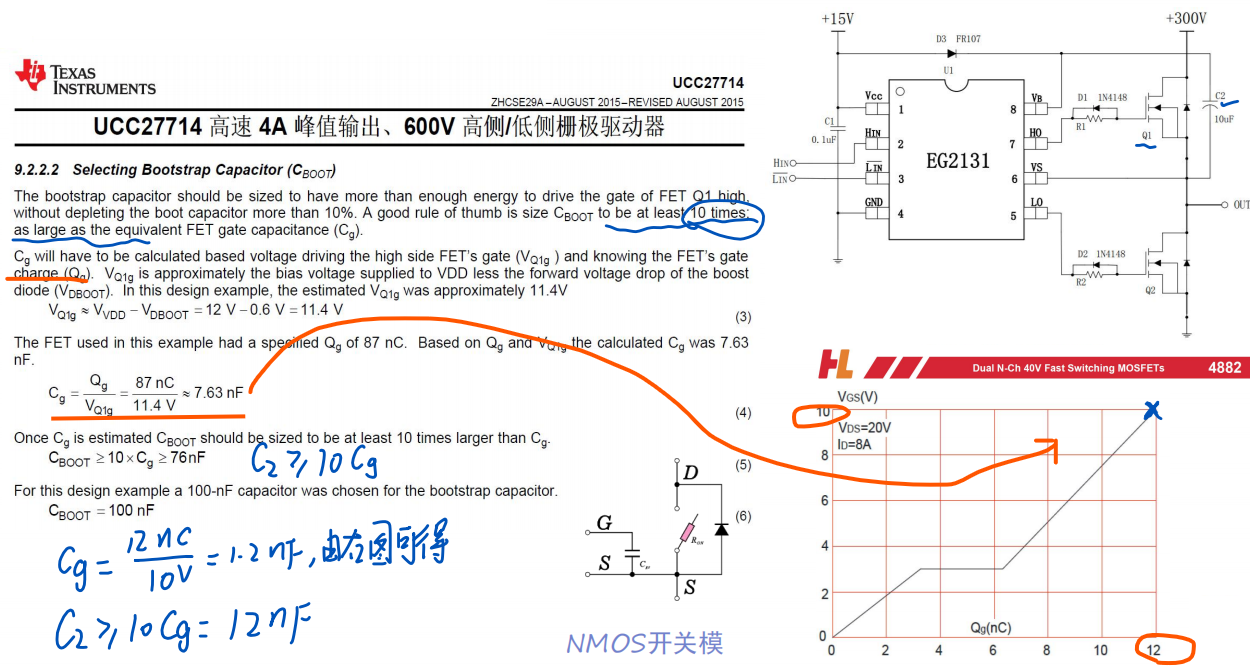

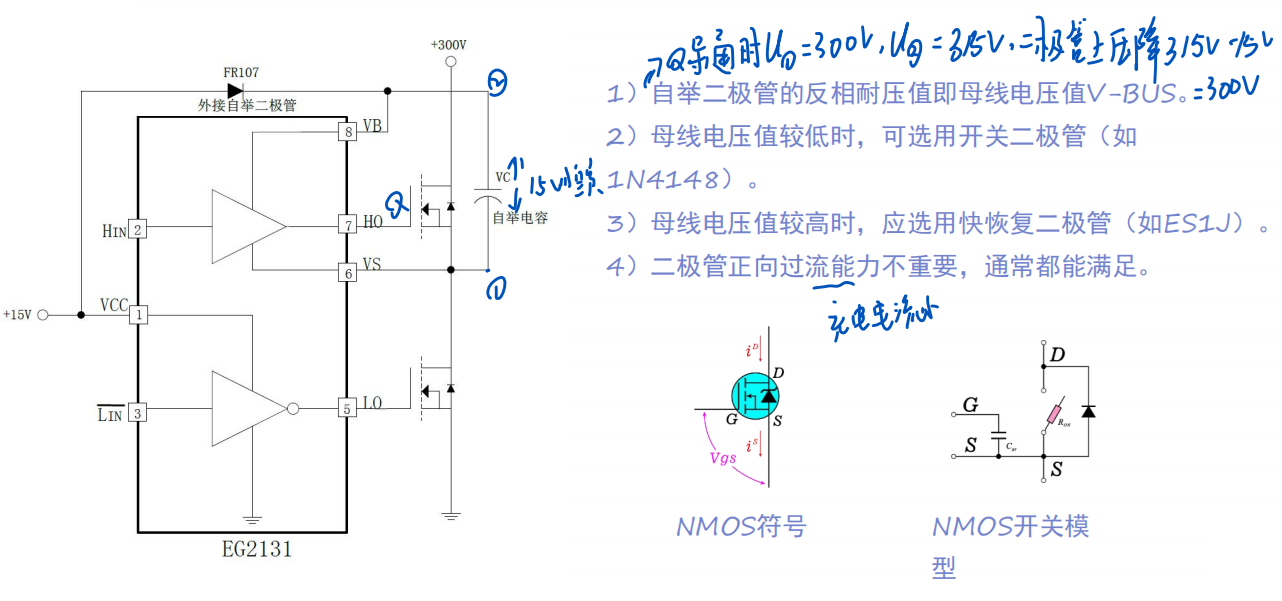

（5）自举电容

• 计算

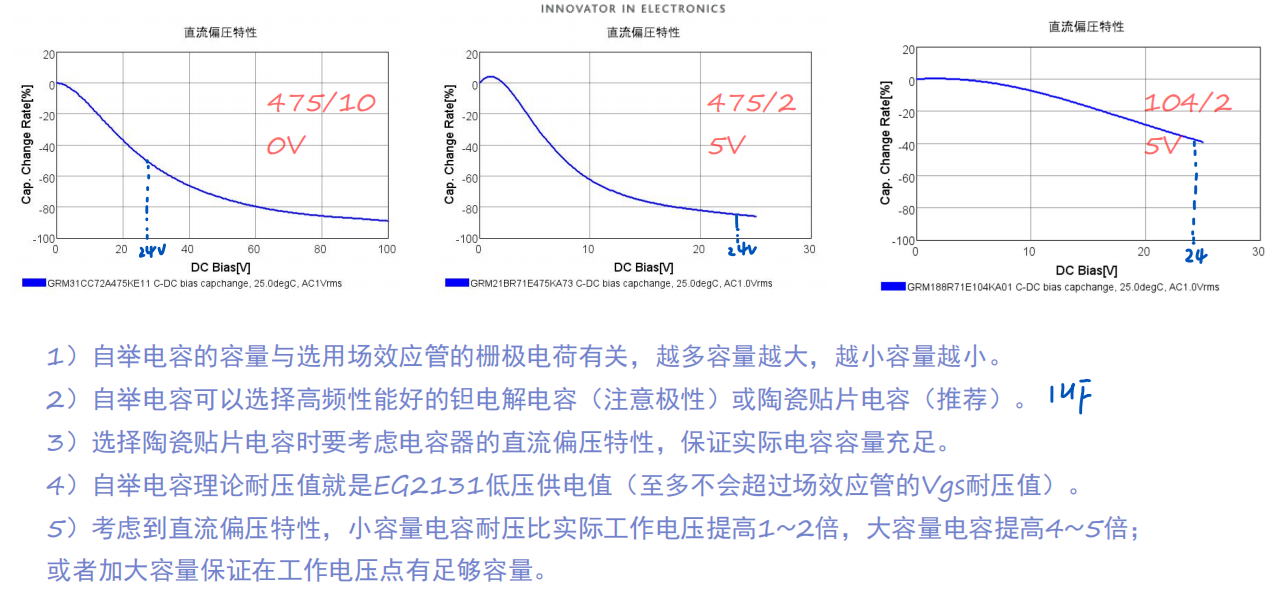

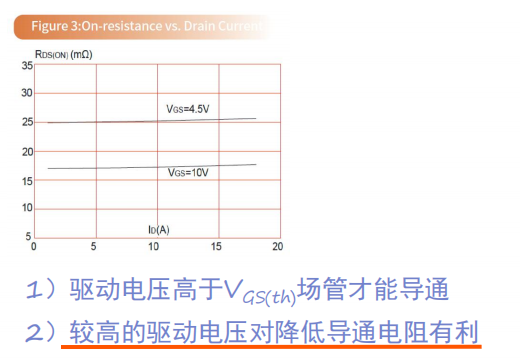

• 选型参数

3.场效应管栅极振铃-阻尼电阻

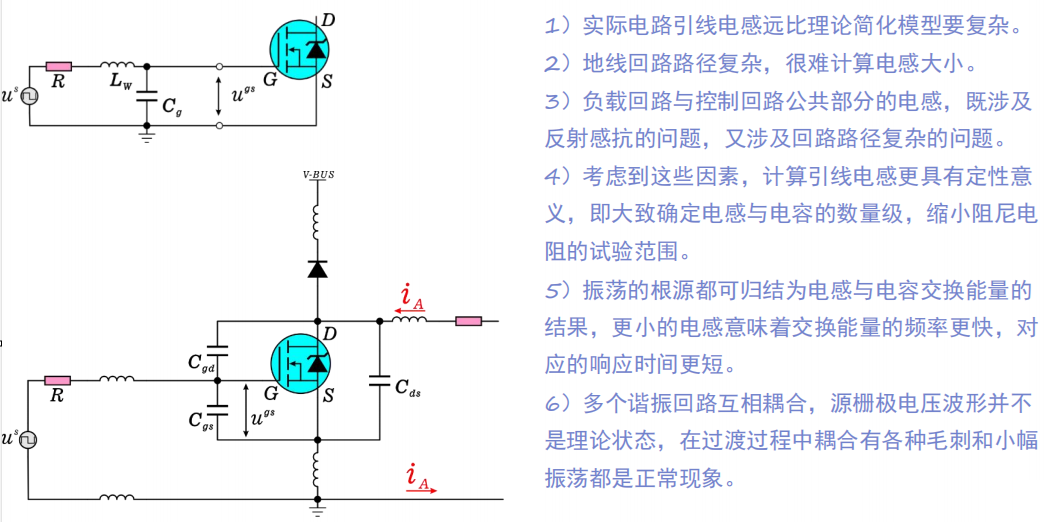

（1）场效应管栅极等效电路

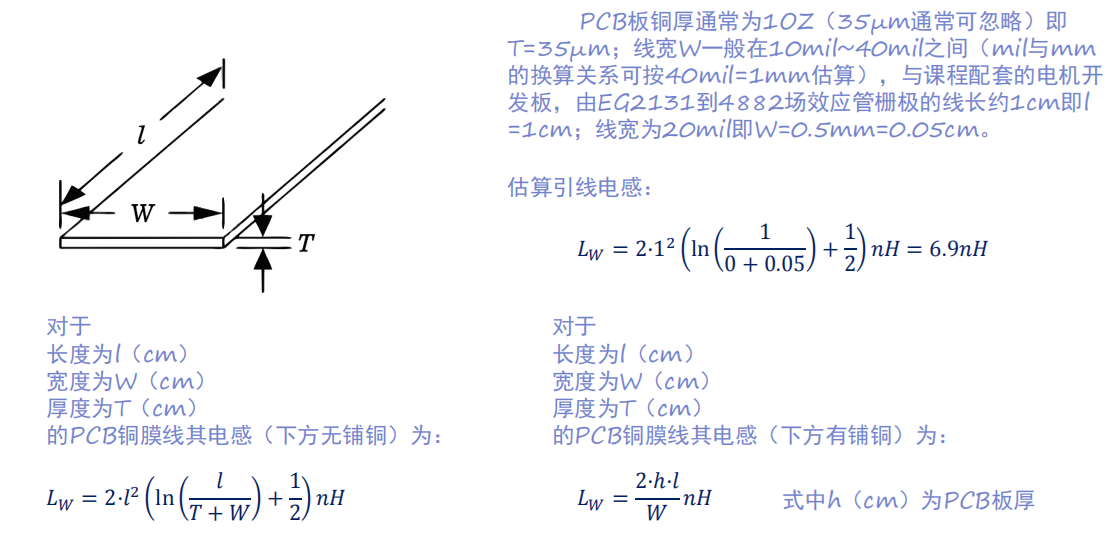

• 估算引线电感

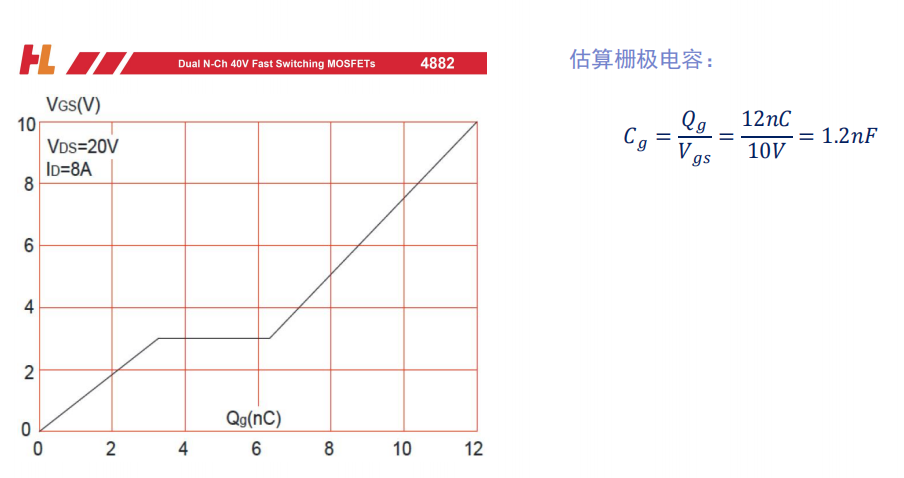

• 估算栅极电容

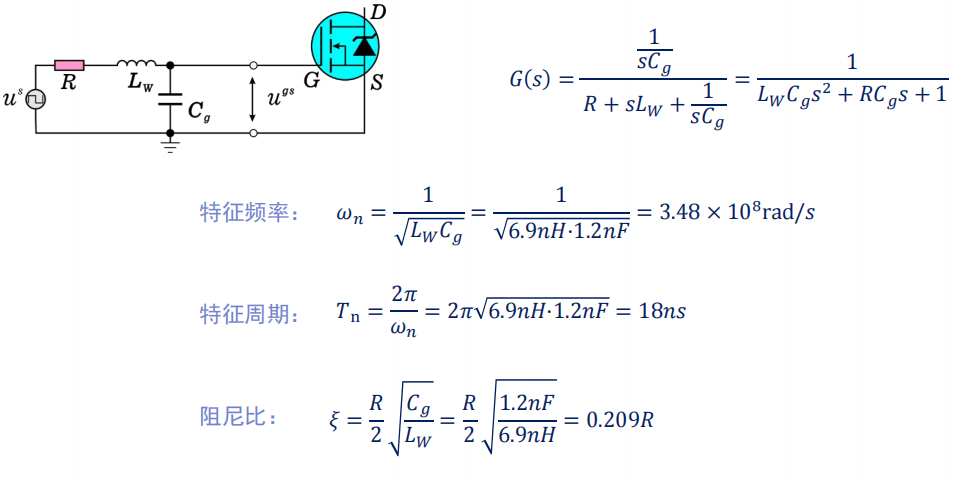

• 场效应管栅极等效电路

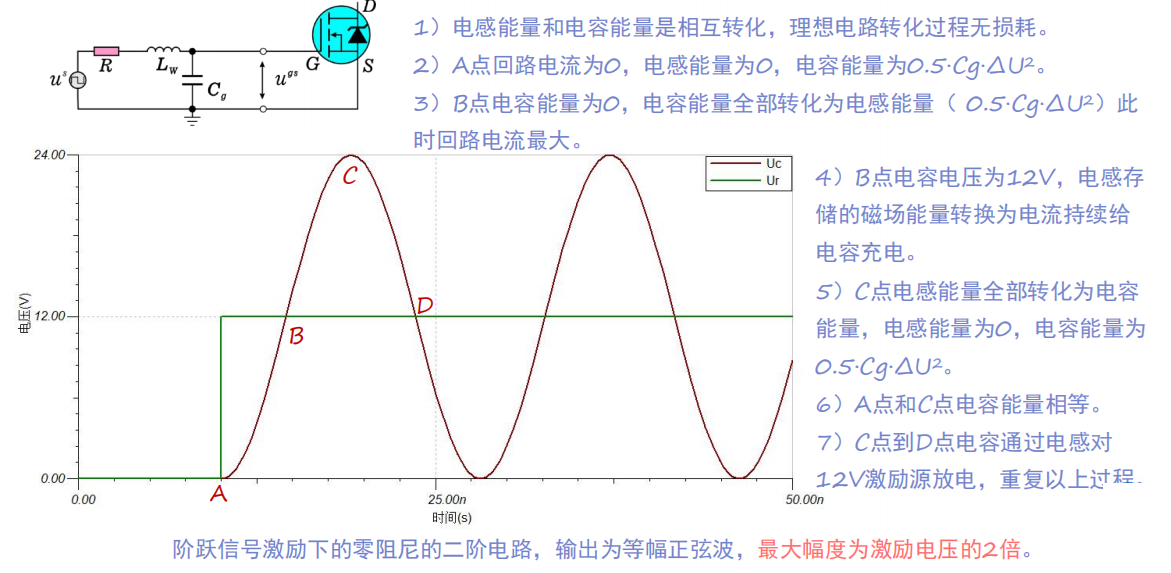

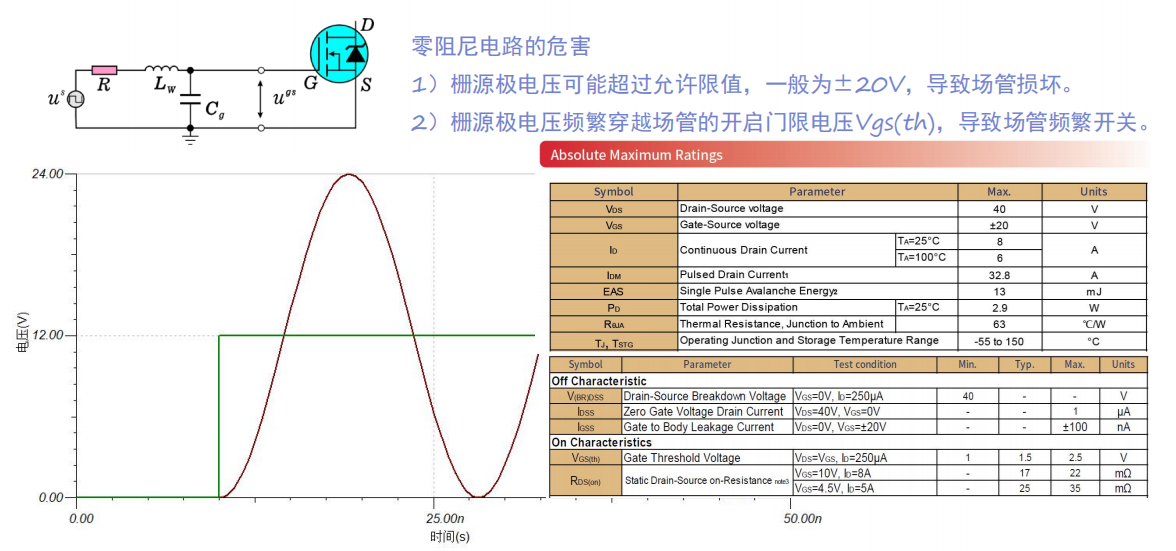

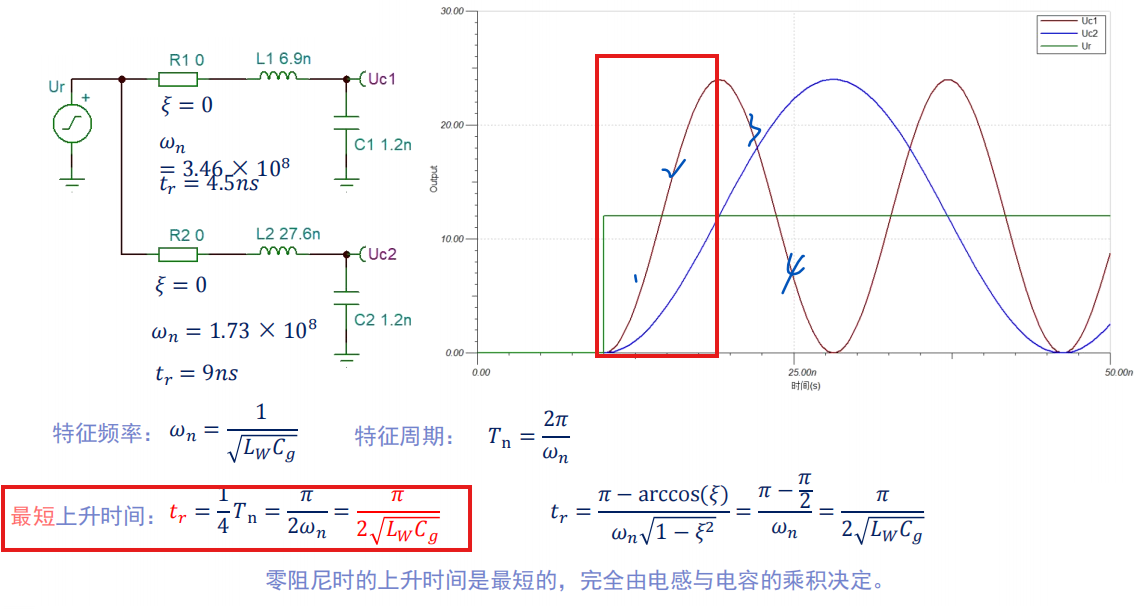

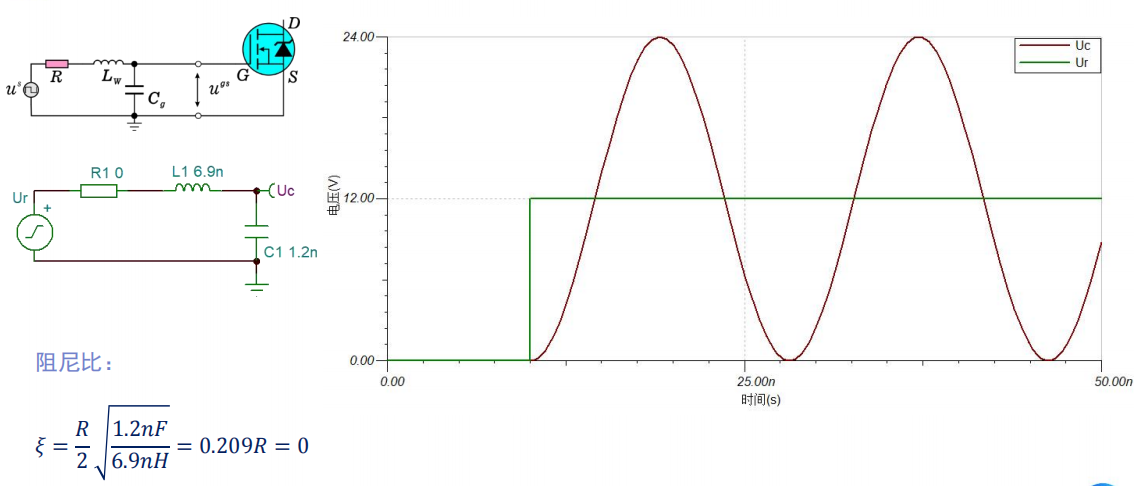

（2）阶跃信号激励下零阻尼栅源电压波形

• 等效电路

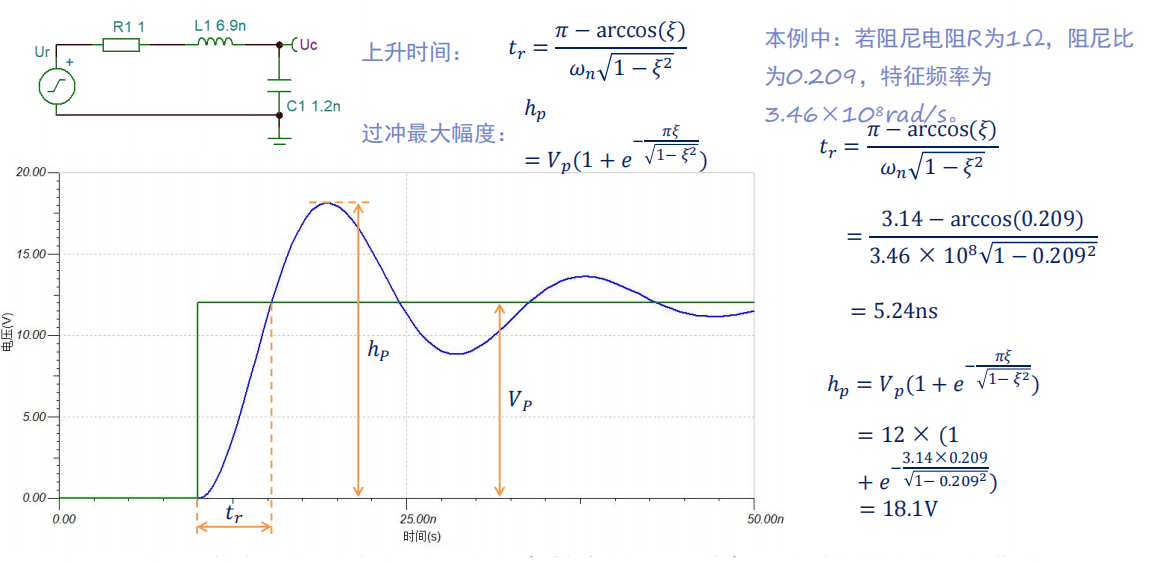

• 电压波形

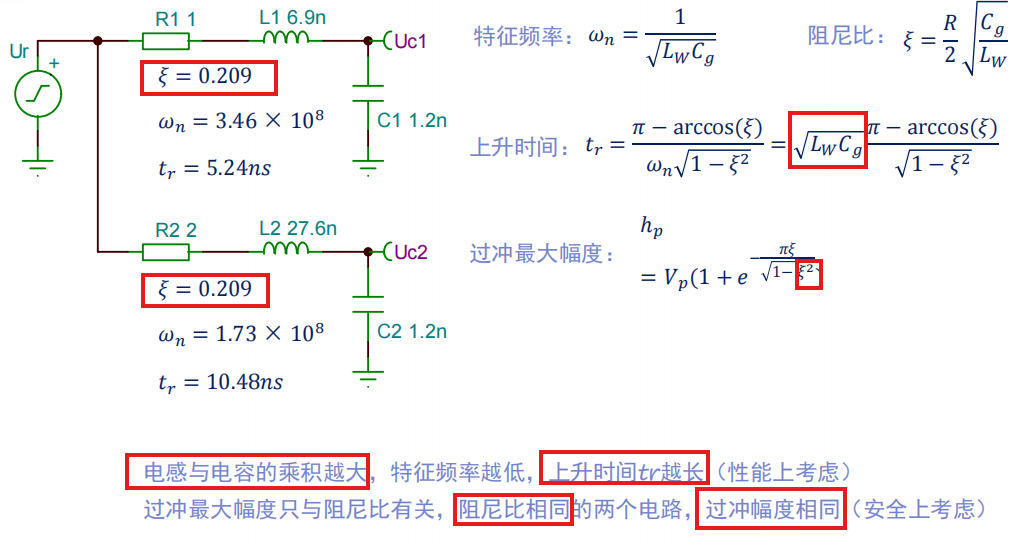

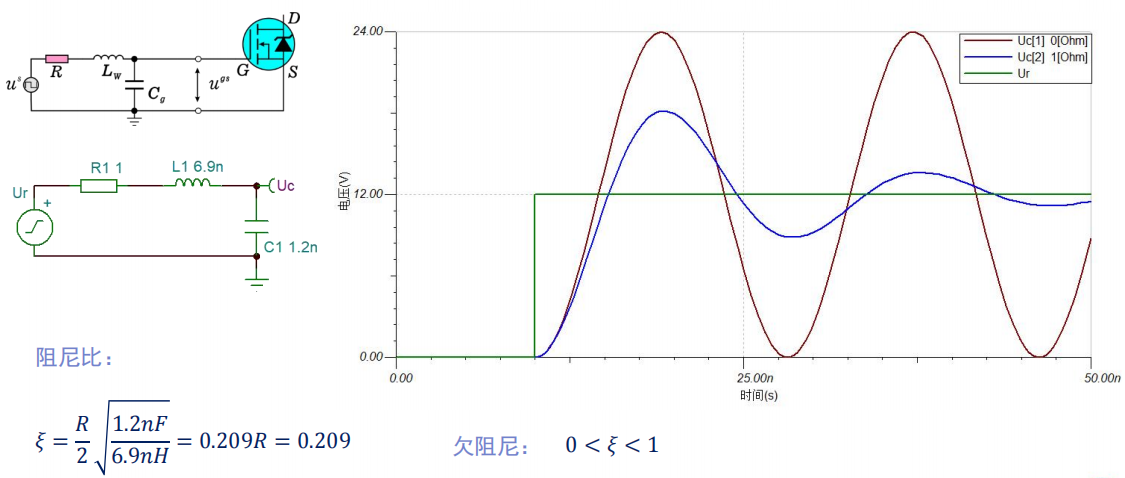

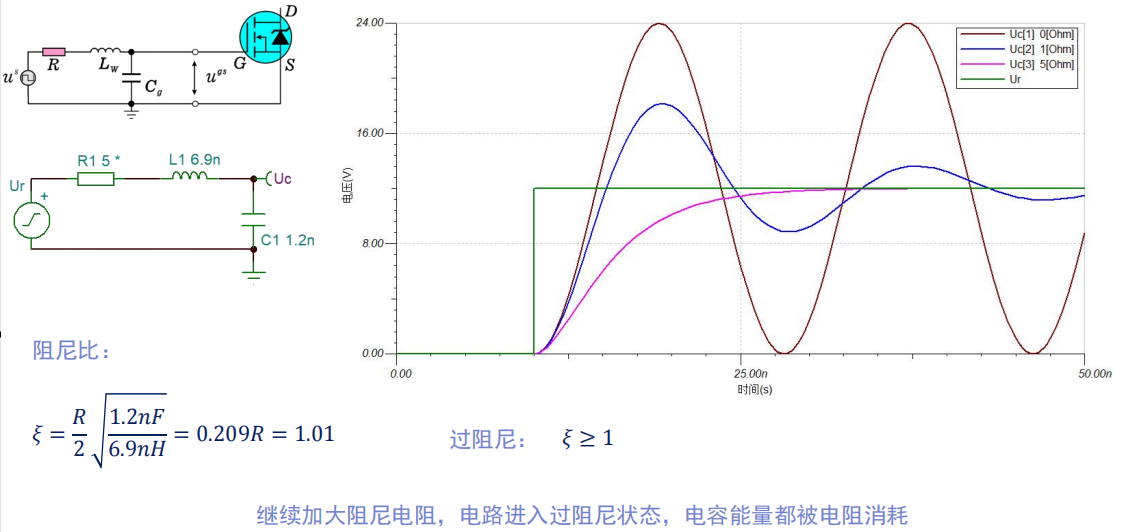

（3）阶跃信号激励下欠阻尼栅源电压波形

（4）阶跃信号激励下下临界阻尼和过阻尼栅源电压波形

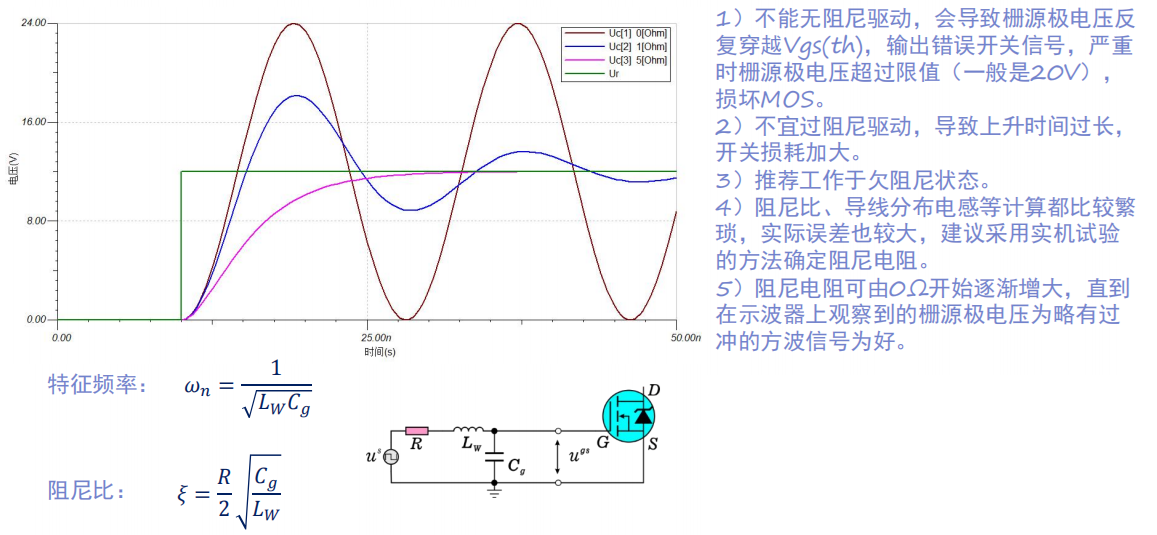

（5）栅极阻尼电阻选择小结

4.场效应管栅极振铃-引线电感

（1）相同阻尼比不同引线电感的栅源间电压波形

（2）上升沿最大时间

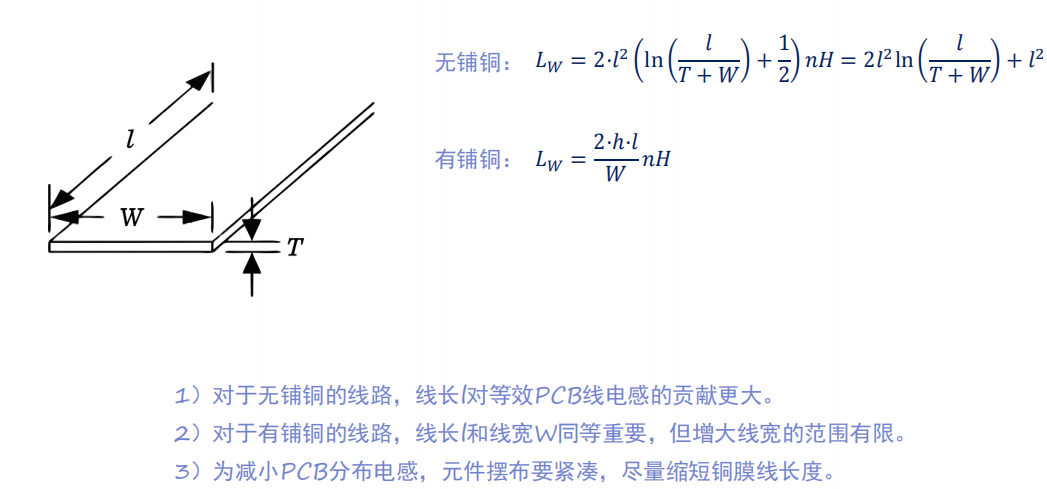

（3）关于栅源引线电感说明

• 定性说明

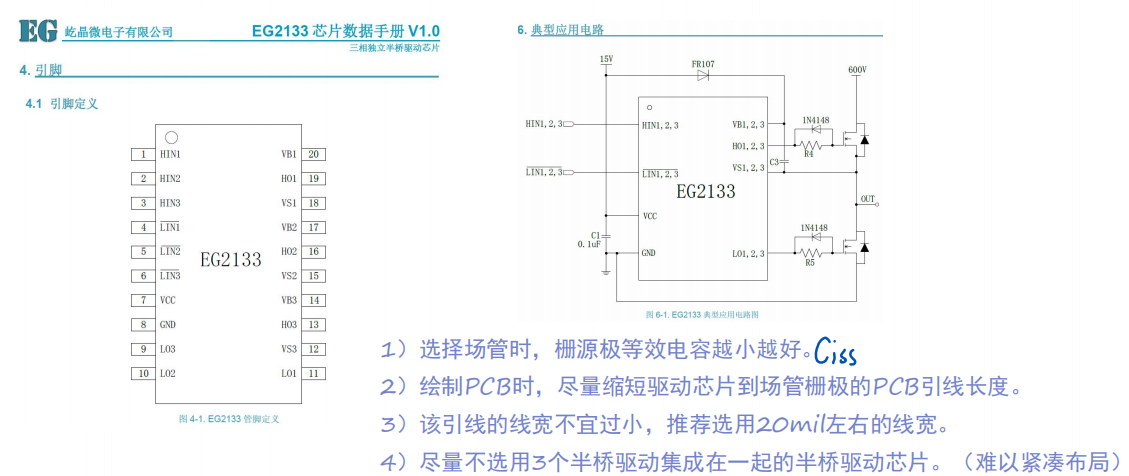

• PCB的Layout注意事项

5.场效应管的栅极振铃-下降沿

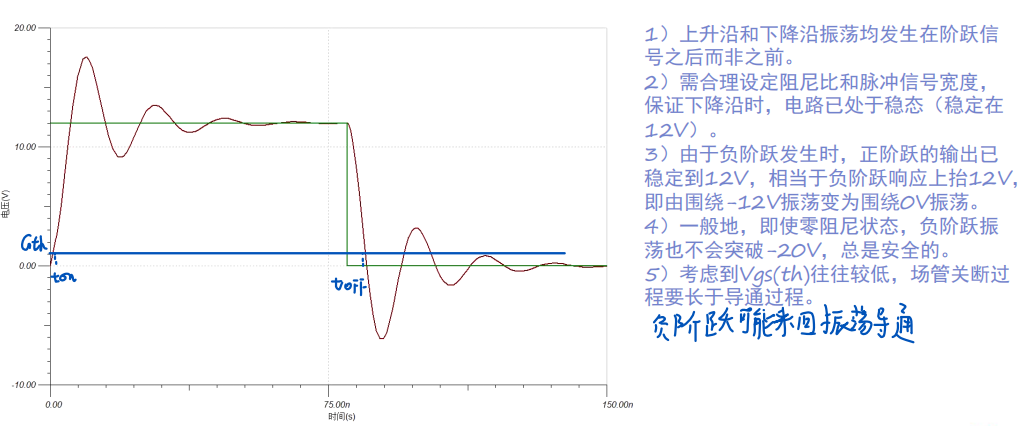

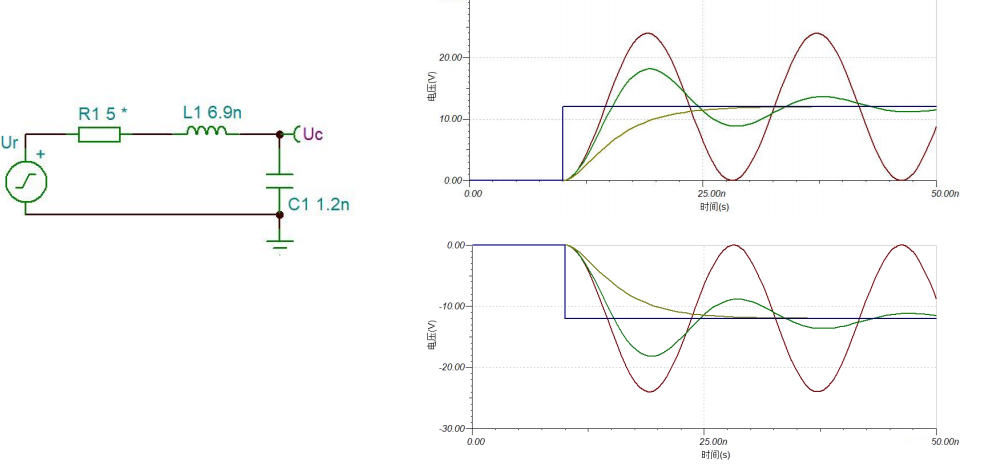

（1）负阶跃信号与正阶跃信号比对

（2）脉冲信号下降沿欠阻尼震荡特点

（3）阻尼电阻是否可以去除

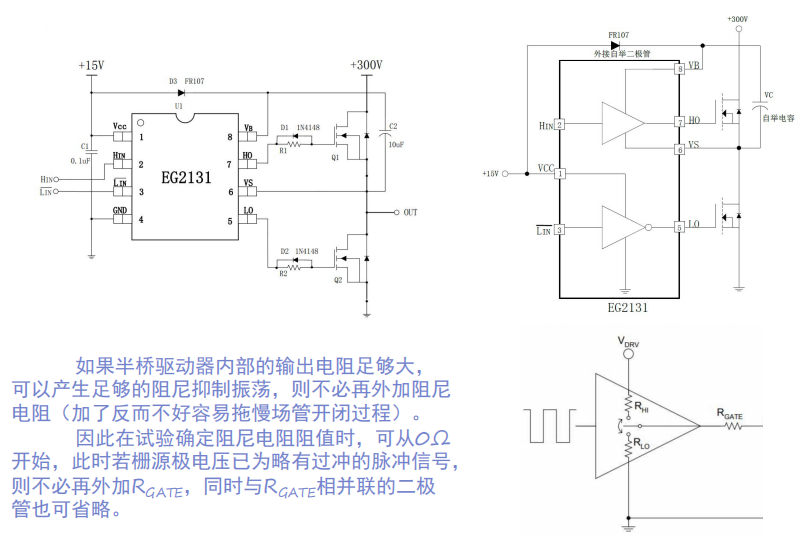

        半桥驱动上下级的电阻并不一定相等。

6.场效应管的栅极振铃-加速二极管

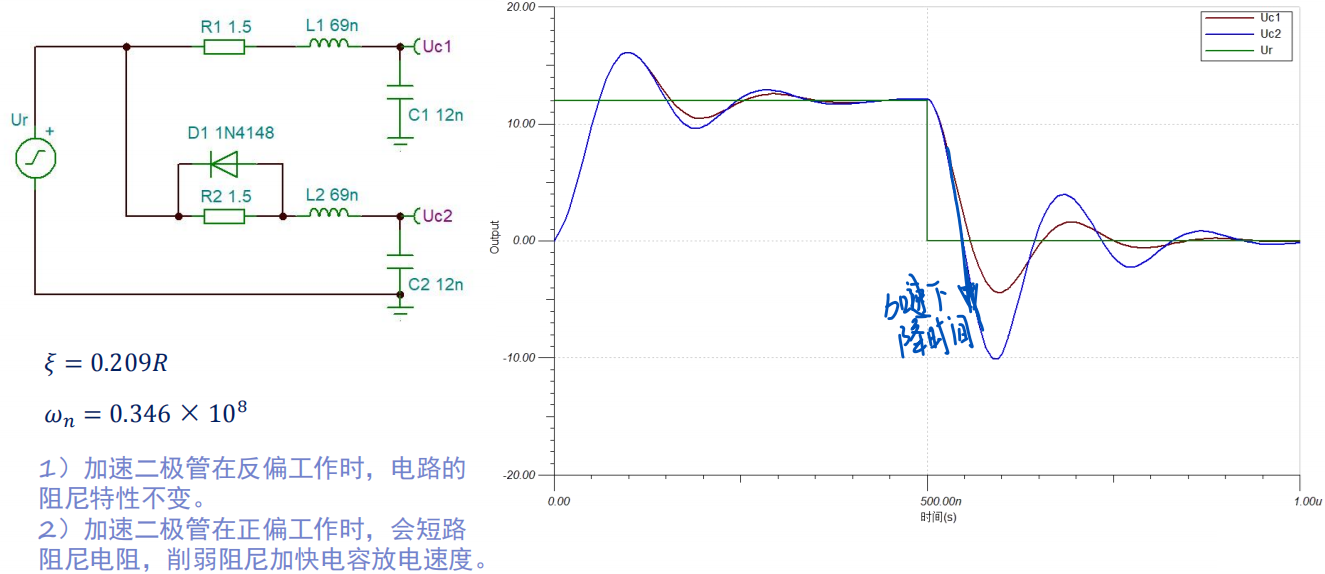

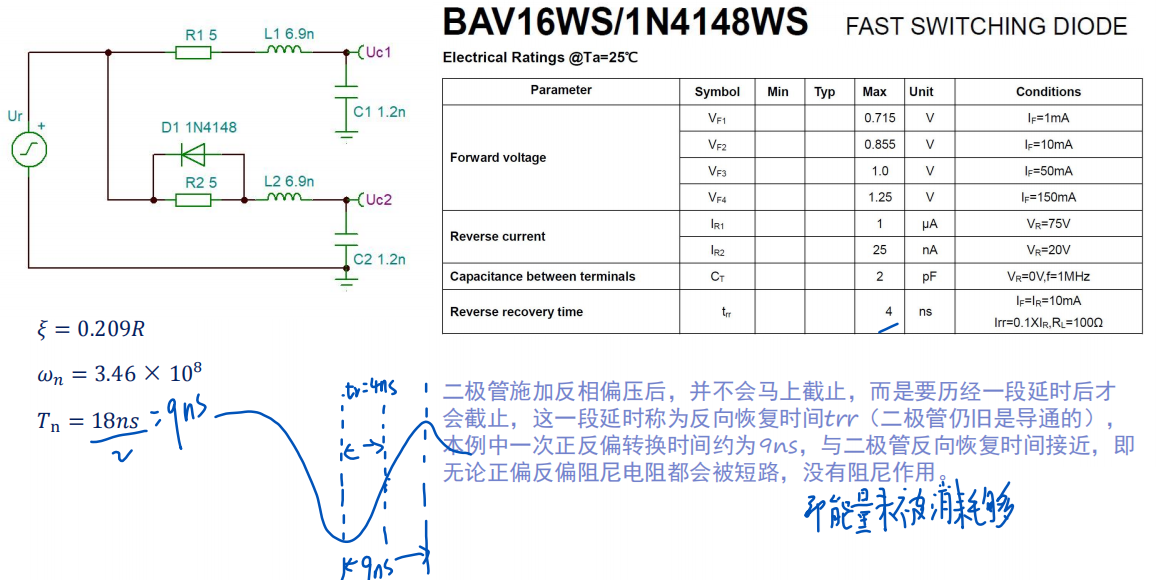

（1）二极管加速下降原因

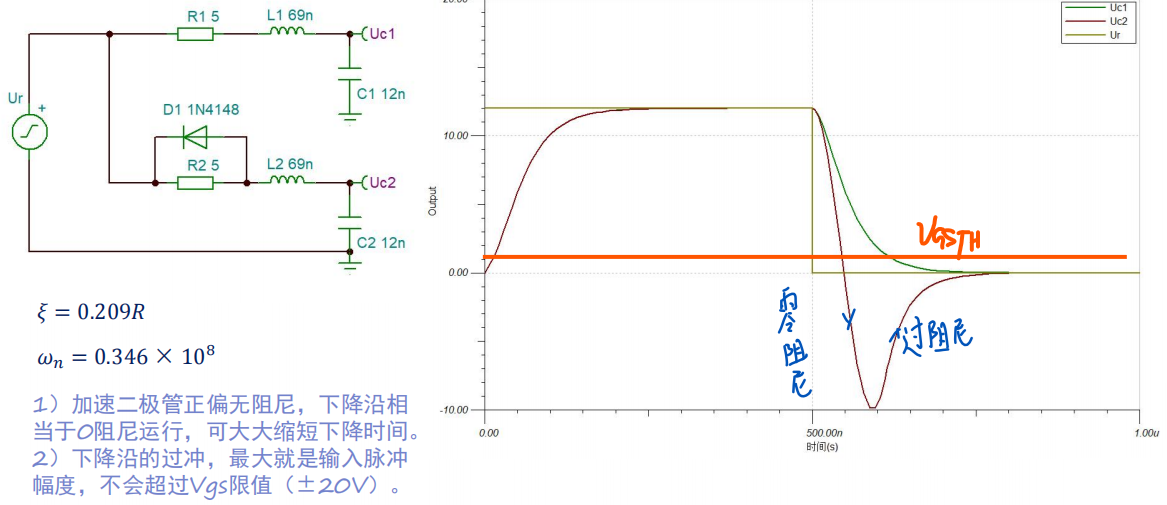

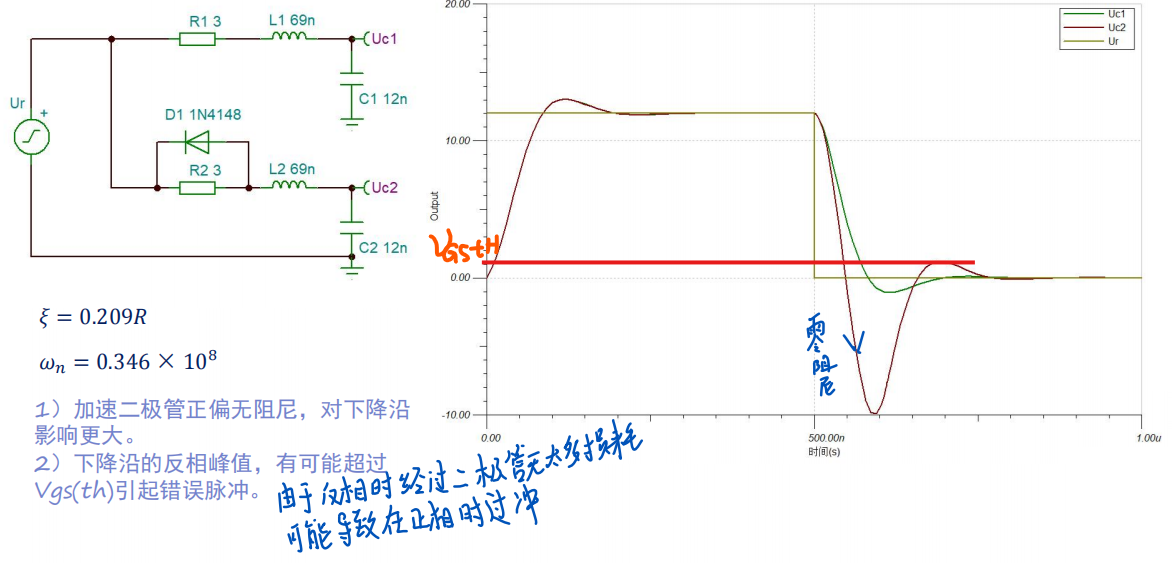

（2）欠阻尼状态下加速二极管

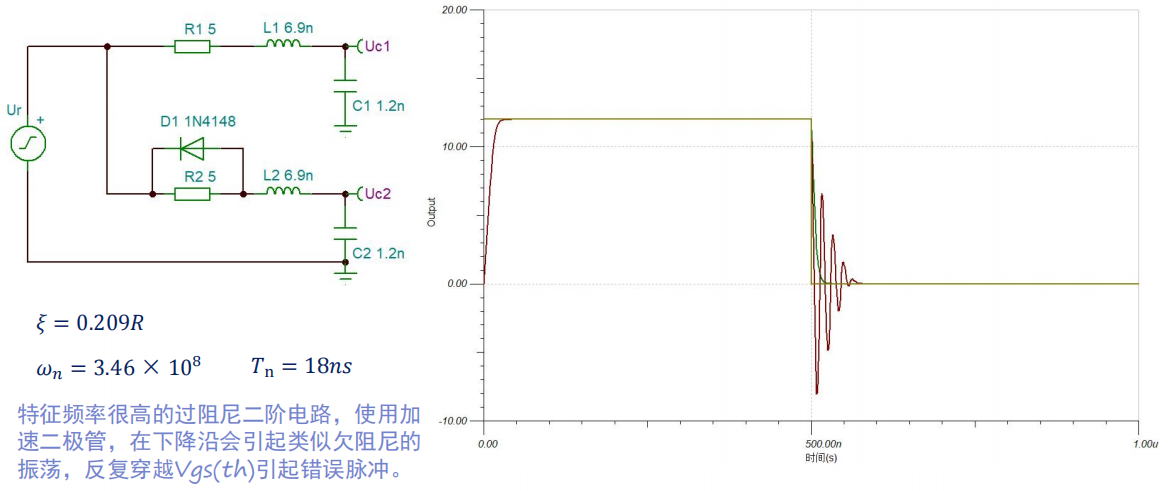

（3）过阻尼状态下加速二极管

（4）高度电路中的加速二极管

        当电感电容值偏小的时候，特征频率周期偏小。
