上电瞬间红灯会闪一下，即使加了10k下拉电阻也无法完全消除。这通常不是因为下拉电阻“不够大”，而是因为MCU或蓝牙模块在上电初始化过程中，IO口会短暂处于不确定状态（如高阻、内部上拉、或默认输出高电平），这个瞬间脉冲点亮了红灯。

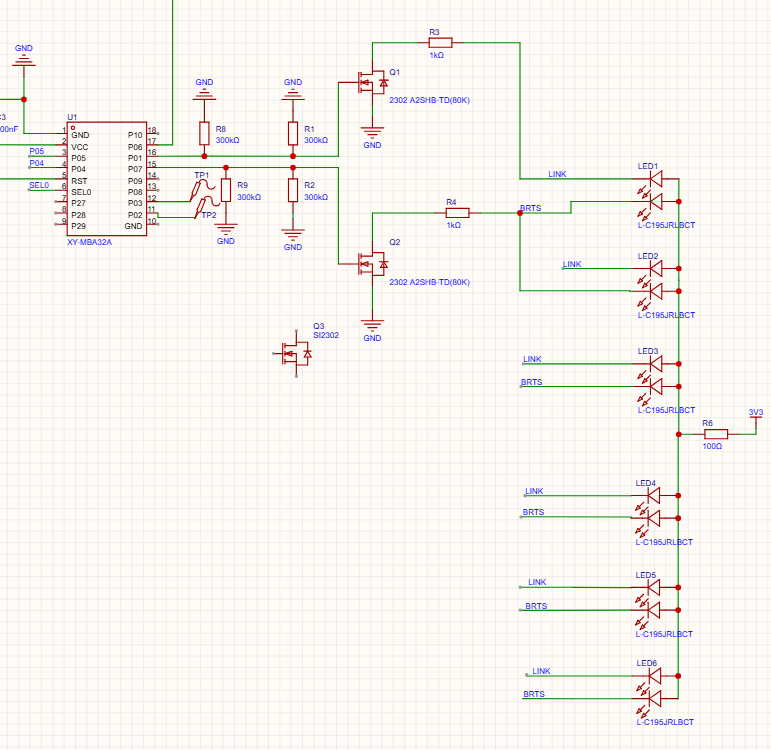

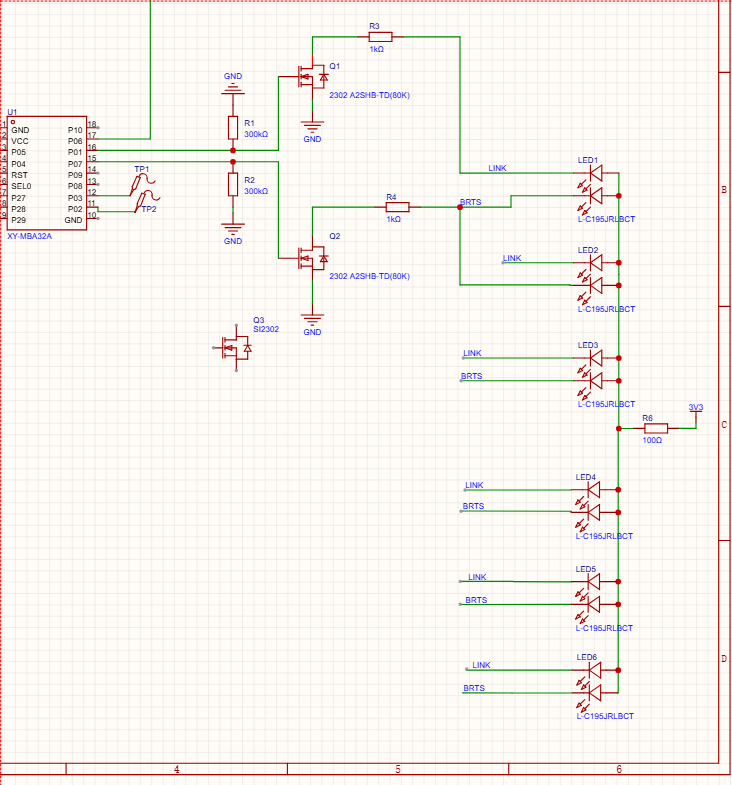

电路回顾（共阳极 + NMOS 低边驱动）

• 双色LED：两个阴极分别接到两个NMOS的漏极（通过1kΩ限流电阻），阳极共同接VCC（共阳极）。

• 蓝牙模块的IO引脚（P01、P07）分别接到两个NMOS的栅极。

• 栅极对地接了一个下拉电阻（最初并联300kΩ，后来您并联了一个10kΩ，实际等效约9.7kΩ；最后换成1kΩ）。

• NMOS源极接地。

工作原理：

• 蓝牙IO输出高电平 → NMOS导通 → 漏极拉低 → LED阴极接地 → LED点亮。

• 蓝牙IO输出低电平 → NMOS截止 → LED阴极通过1kΩ电阻被上拉（实际是悬空，但LED不亮）。

上电瞬间发生了什么？

1. 蓝牙模块的IO引脚在上电过程中不是稳定的低电平

• 电源电压从0V上升到3.3V的过程中，蓝牙模块内部的数字电路尚未完成初始化。

• 此时，IO引脚的默认状态通常是：

  • 高阻输入（没有明确驱动）

  • 或者内部有弱上拉电阻（几十kΩ到100kΩ）

  • 甚至可能短暂输出一个不确定的电平（例如内部复位时的毛刺）。

2. 这个不确定的电平会通过下拉电阻分压

• 假设蓝牙IO内部有一个40kΩ的上拉电阻到3.3V（这是很常见的内部上拉值）。

• 外部下拉电阻 RpullRpull​ 与内部上拉电阻构成分压电路。

分压公式：

Vgate=3.3V×RpullRpull+RinternalVgate​=3.3V×Rpull​+Rinternal​Rpull​​

注意：10kΩ时计算得到0.66V，理论上远低于1.5V。但实际电路中还有瞬态噪声、电源爬升速度、NMOS阈值差异等因素。尤其是上电瞬间，如果蓝牙IO内部先短暂输出高电平（不是通过弱上拉，而是直接驱动），那么10kΩ可能拉不住。而1kΩ更强，可以快速泄放任何瞬间的电荷。

3. 为什么10kΩ不够，1kΩ就够了？

• 10kΩ：下拉能力中等。如果蓝牙IO内部在上电初期有一个短暂的强推挽高电平（例如几十微秒），10kΩ无法在那么短时间内将栅极电压拉低，NMOS会瞬间导通一次。

• 1kΩ：下拉能力是10kΩ的10倍。即使出现瞬间高电平，1kΩ也能以更大的电流将栅极拉回低电平，时间常数更小，从而避免NMOS达到导通阈值。

用 RC 充放电理解

栅极对地有寄生电容（加上MOS管输入电容，约几十pF到几百pF）。
当IO引脚瞬间出现高电平时，这个电容会通过下拉电阻放电。
放电时间常数 τ=R×Cτ=R×C。

• R=10kΩ，C=100pF → τ = 1µs

• R=1kΩ，C=100pF → τ = 0.1µs

如果IO的高电平脉冲宽度只有几十纳秒到几百纳秒，那么1kΩ可以快速把电压泄放掉，而10kΩ可能来不及。

总结：原理一句话

上电瞬间蓝牙IO引脚的不确定状态（弱上拉或短暂高电平）会通过下拉电阻在NMOS栅极产生分压。10kΩ下拉不够强，栅极电压可能超过NMOS导通阈值；换成1kΩ后，下拉能力足够强，栅极被牢牢拉低，NMOS保持截止，因此红灯不再误亮。

这个案例也说明了一个通用设计原则：
需要上电期间绝对避免误动作的低边开关，其下拉电阻应当取较小值（1kΩ~4.7kΩ），而不是常规的10kΩ。
