1、寄存器总结

1.1 常用 SFR 汇总表格

SFR类别	寄存器	功能
定时器/计数器	TCON	定时器控制
定时器/计数器	TMOD	定时器模式设置
中断系统	IE	中断允许控制
中断系统	IP	中断优先级设置
串口通信	SCON	串口控制
电源控制	PCON	电源控制

1.2 常用 SFR

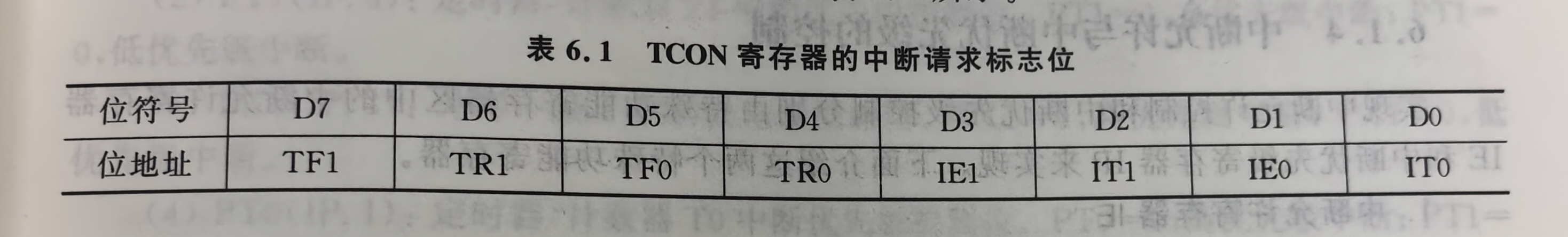

1.2.1、TCON（定时器/计数器控制寄存器）

功能：主要用于控制定时器的启动/停止和外部中断的触发与响应。

TR0 TR1
TR1=1 启动 TR1=0 停止
TR0=1 启动 TR0=0 停止
TR1 = 1：启动 T1 开始计数 / 定时；
TR1 = 0：停止 T1 工作，计数暂停。
TR0与其一样

IT0 IT1
IT1 = 0：低电平触发 重复触发中断 （缺点：易中断抖动）
IT1 = 1：下降沿触发（边沿触发）高电平→低电平的跳变沿
IT0与其一样

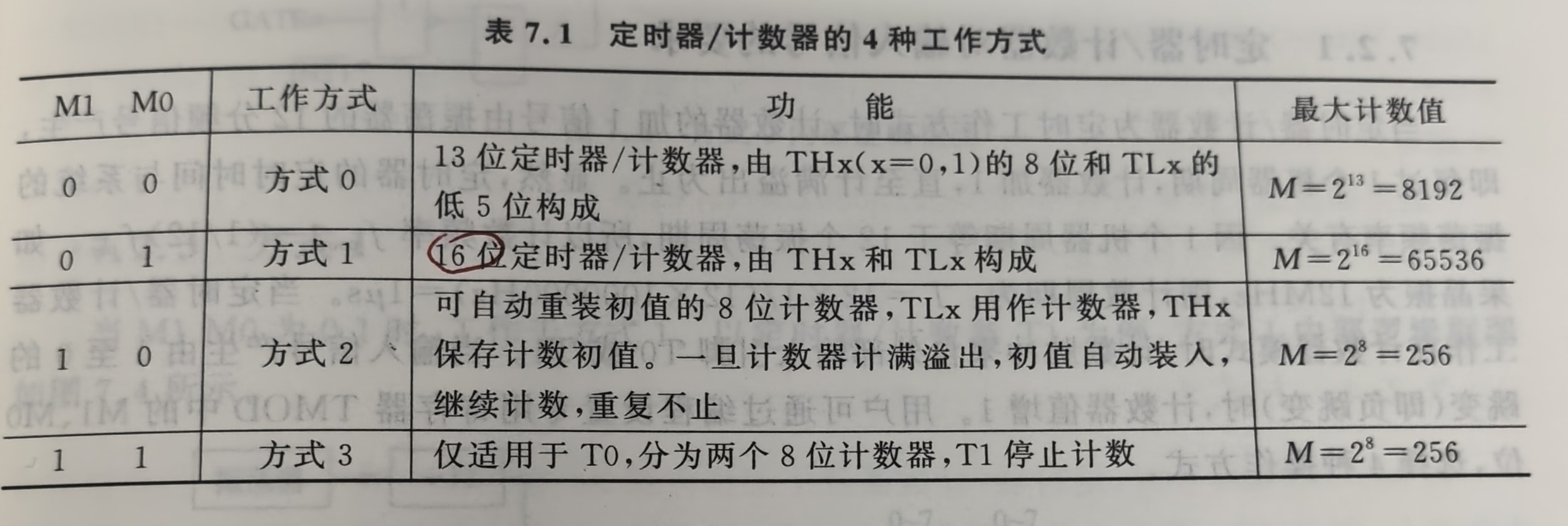

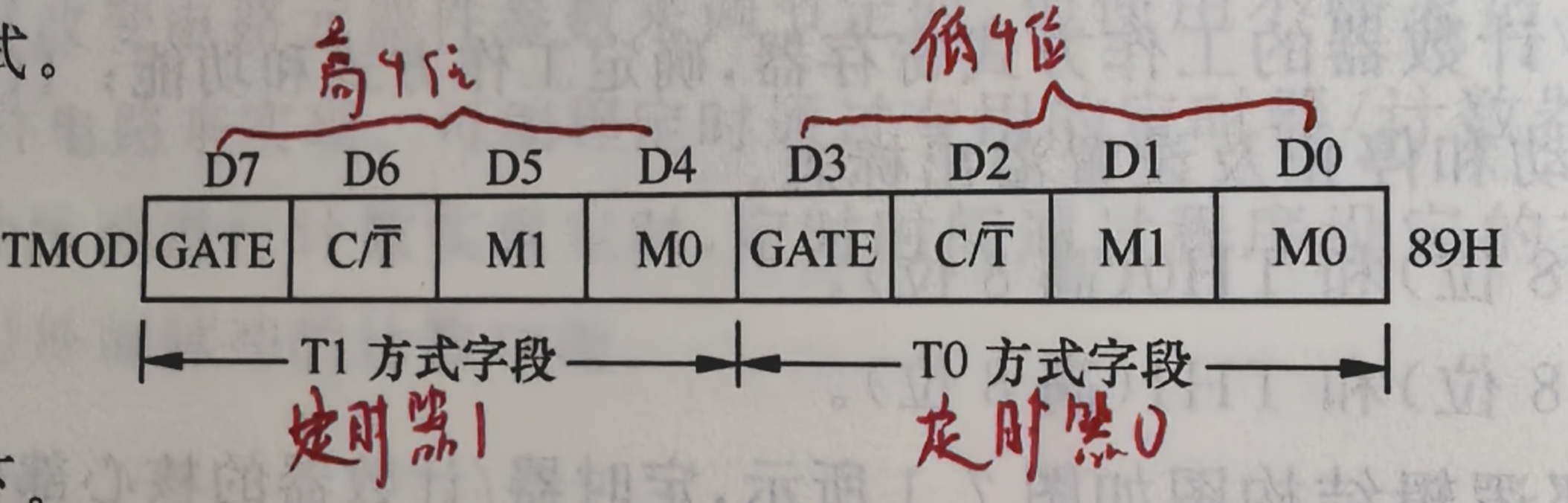

1.2.2、TMOD（定时器/计数器方式控制寄存器）

8位 低四位决定T0的工作方式 高四位决定T1的工作方式

方式1（重点） 0 1 16位定时器/计数器 M=2的16次方=65536 .Hex
方式2 1 0 可自动装载

(1) GATE:门控位 GATE=0 以TRx(x=0,1)来启动定时器/计数器运行。
(2) C/T=1,计数工作方式 C/T=0,定时工作方式 C/T计数器和定时器模式选择位。

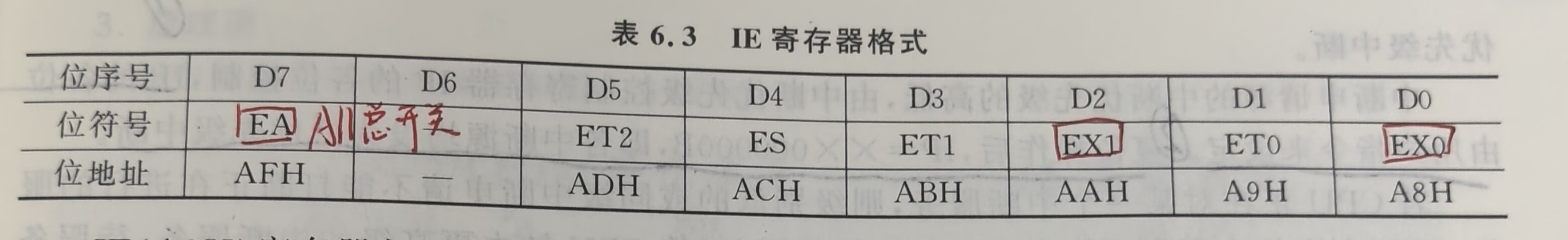

1.2.3、IE （中断允许寄存器）

EA All总开关
EA=0,禁止中断 ；EA=1,开放中断。
ET0=0禁止中断 ；ET1=1,开放中断。

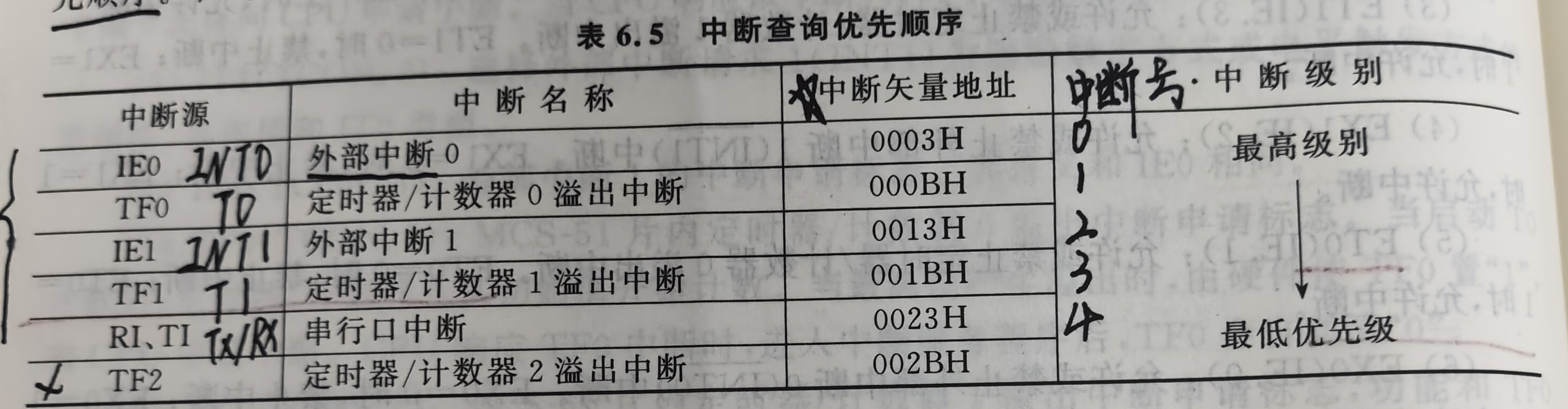

1.2.4、IP （中断优先级寄存器）

最多两级优先级

（1）IP的各位由用户指令来设定。
（2）复位操作后，IP=XX000000B,即各中断源均设为低优先级中断。
（3）若多个中断源同时申请中断，则级别高的优先级先服务。
（4）若同时收到几个同一级别的中断请求，中断服务取决于系统内辅助优先顺序。

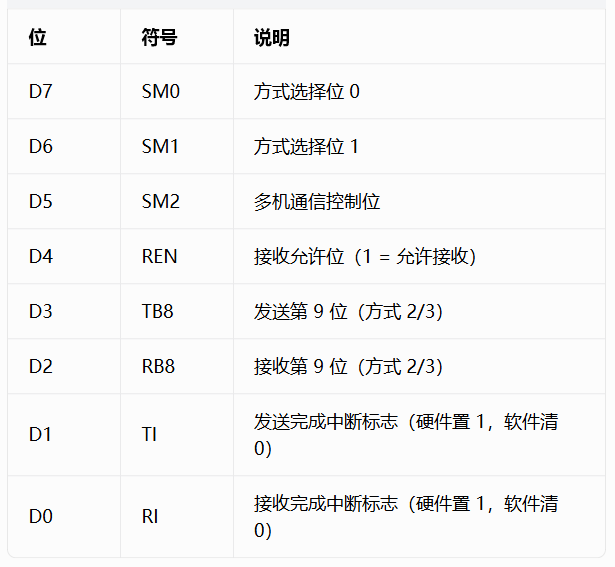

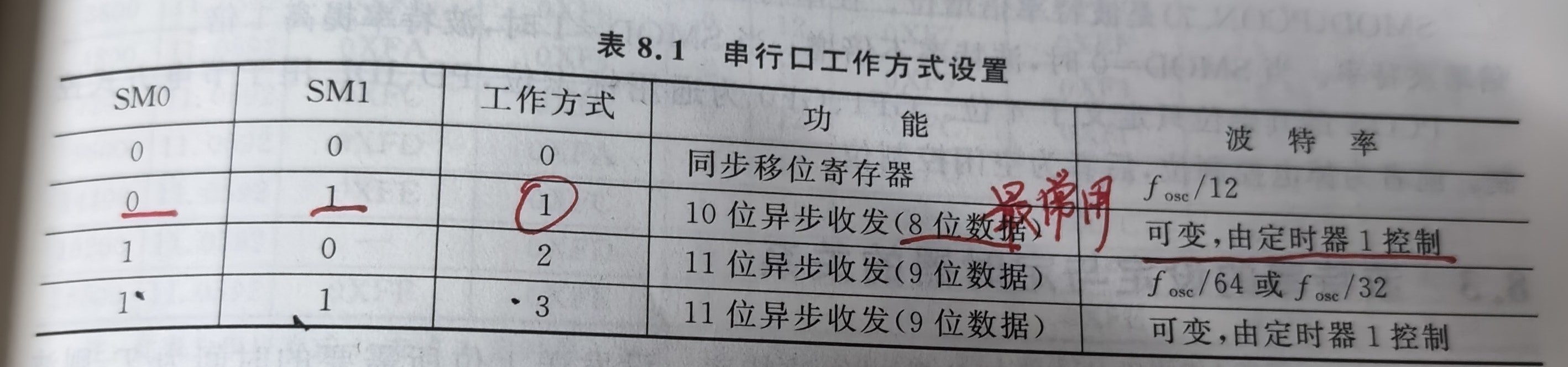

1.2.5、SCON （串口控制寄存器）

TI:发送中断标志 由硬件置"1"。
RI：接收中断标志 必须由软件清“0”。

1.2.6、PCON （电源控制寄存器/电源管理寄存器/电源及波特率寄存器）

SMOD=1时，波特率加倍；
SMOD=0时，波特率不加倍。

2、中断总结

2.1 外部中断

（1) 中断:中断是指单片机的 CPU 在执行程序的过程中，外部有一些事件变化，如数据采集结束、电平变化、定时器 / 计数器溢出等，要求 CPU 立即处理。
（2）中断后转向执行的程序叫作中断服务或中断处理程序。
（3）处理完毕，再回到原来被中断的地方，继续原来的中断处理工作。这样的过程称为中断嵌套，这样的中断系统称为多级中断系统。
（4）中断作用：中断的使用消除了 CPU 在查询方式中的等待现象，大大提高了 CPU 的工作效率，改善了计算机的性能。
① 有效地解决了快速 CPU 与慢速外设之间的通信矛盾，提高了工作效率；
②及时处理，使系统具备实时处理的能力，提高控制系统的性能；
③ 突发故障，提高其自身的可靠性。
（5）中断源是引起中断的原因，或发出中断请求的中断来源。

ITx=1:x下降沿 ITX=0:低电平
RXD:接收 P3.0 TXD:发送 P3.1
INT0：外部中断 0 请求，低电平或脉冲下降沿有效。由 P3.2 引脚输入。
INT1：外部中断 1 请求，低电平或脉冲下降沿有效。由 P3.3 引脚输入。
T0：定时器 / 计数器 0 溢出中断请求。外部计数脉冲由 P3.4 引脚输入。
T1：定时器 / 计数器 1 溢出中断请求。外部计数脉冲由 P3.5 引脚输入。
TX/RX：串行中断请求。当串行口完成一帧发送或接收时，请求中断。

3、IO端口总结

（1）51单片机有4个并行端口；
（2）单片机是通过I/O端口实现对外部控制和信息交换的；
（3）串行端口：一次只能传1位二进制信息；并行端口：一次只能传1个字节；

3.1 P0口（32~39脚）

P0口是双向三态I/O口 访问地址：80H 位地址范围80H~87H
1.功能：（1）P0 口作为单片机系统复用的地址 / 数据总线使用 （2）当用作用通用 I/O 口
P0 作为输出使用时，必须外接上拉电阻才能有高电平输出 (这时就不是双向口)。
P0 口为双功能口 当 P0 口用作通用 I/O 口时，由于需要在片外接上拉电阻。

3.2 P1口（1~8脚）

P1 口是一个准双向口，字节地址为 90H，位地址为 90H～97H。
作为通用 I/O 口使用，它能读引脚和读锁存器，也可用于读 — 修改 — 写。输入时，先写入 “FF”。
P1 口作为输入口时，分为 “读锁存器” 和 “读引脚” 两种方式。
“读引脚” 时，先向锁存器写 “1”。
P1 口是准双向口，只能作为通用 I/O 口使用。

3.3 P2口（21~28脚）

P2 口是双功能口，**字节地址为 A0H，**位地址为 A0H～A7H。
P0低八位 P2高八位

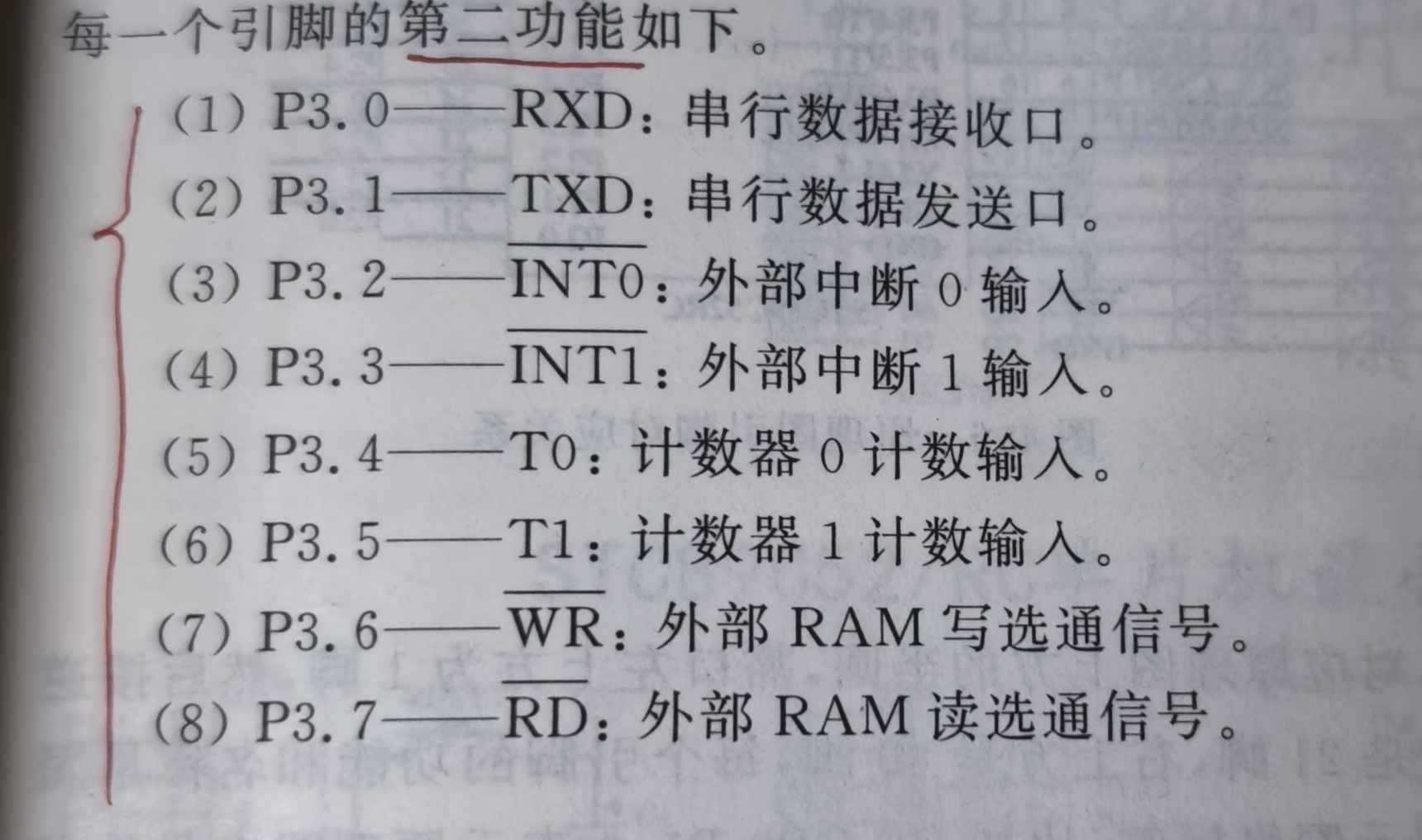

3.4 P3口（10~17脚）

字节地址为 A0H

3.5 区别
