1、寄存器总结

1.1 常用 SFR 汇总表格

SFR类别	寄存器	功能
定时器/计数器	TCON	定时器控制
定时器/计数器	TMOD	定时器模式设置
中断系统	IE	中断允许控制
中断系统	IP	中断优先级设置
串行通信	SCON	串口控制

1.2、TCON（定时器控制寄存器，P115页、P131页）

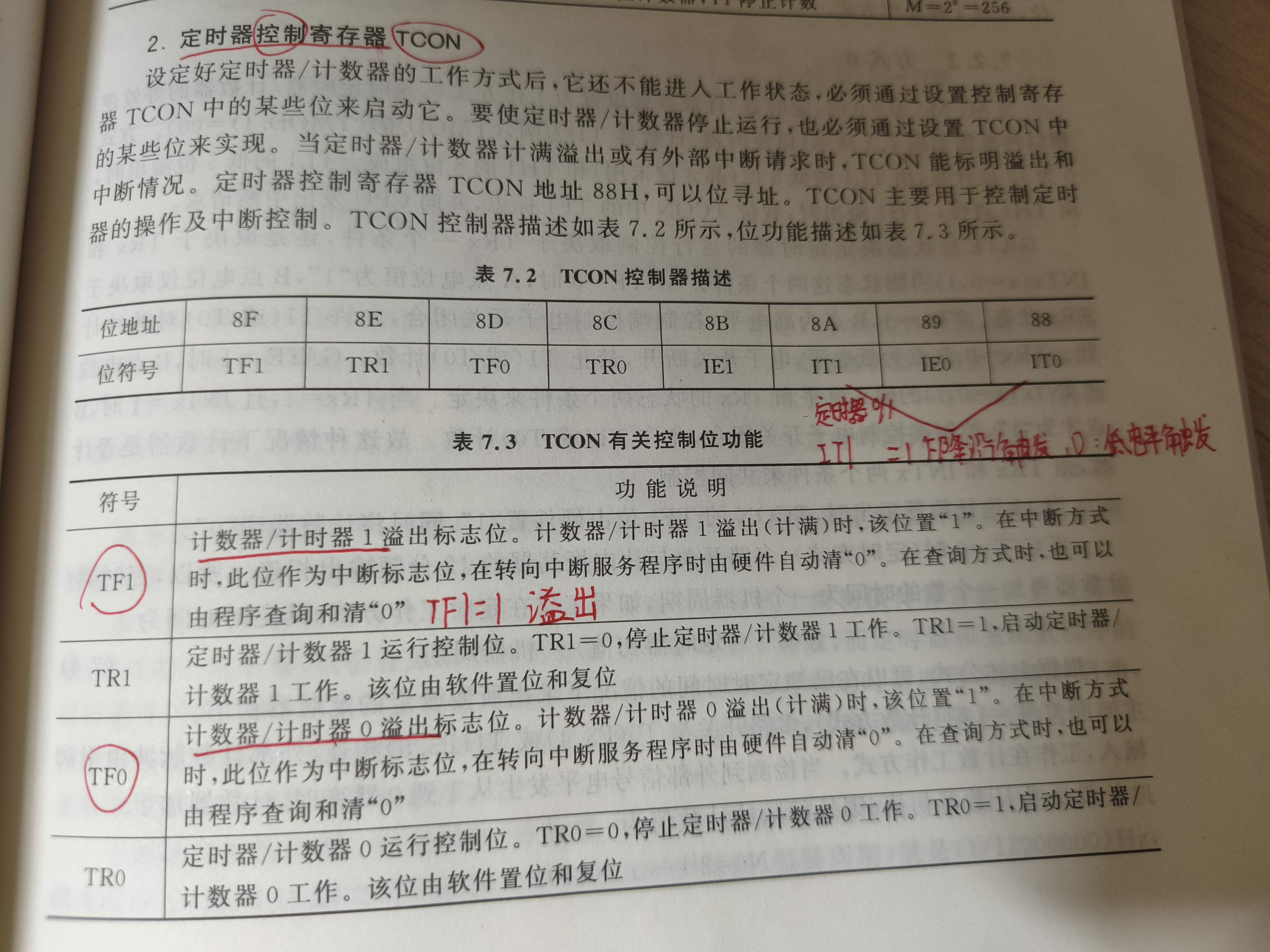

TCON主要作用：主要用于控制定时器启动停止和外部中断的触发与响应

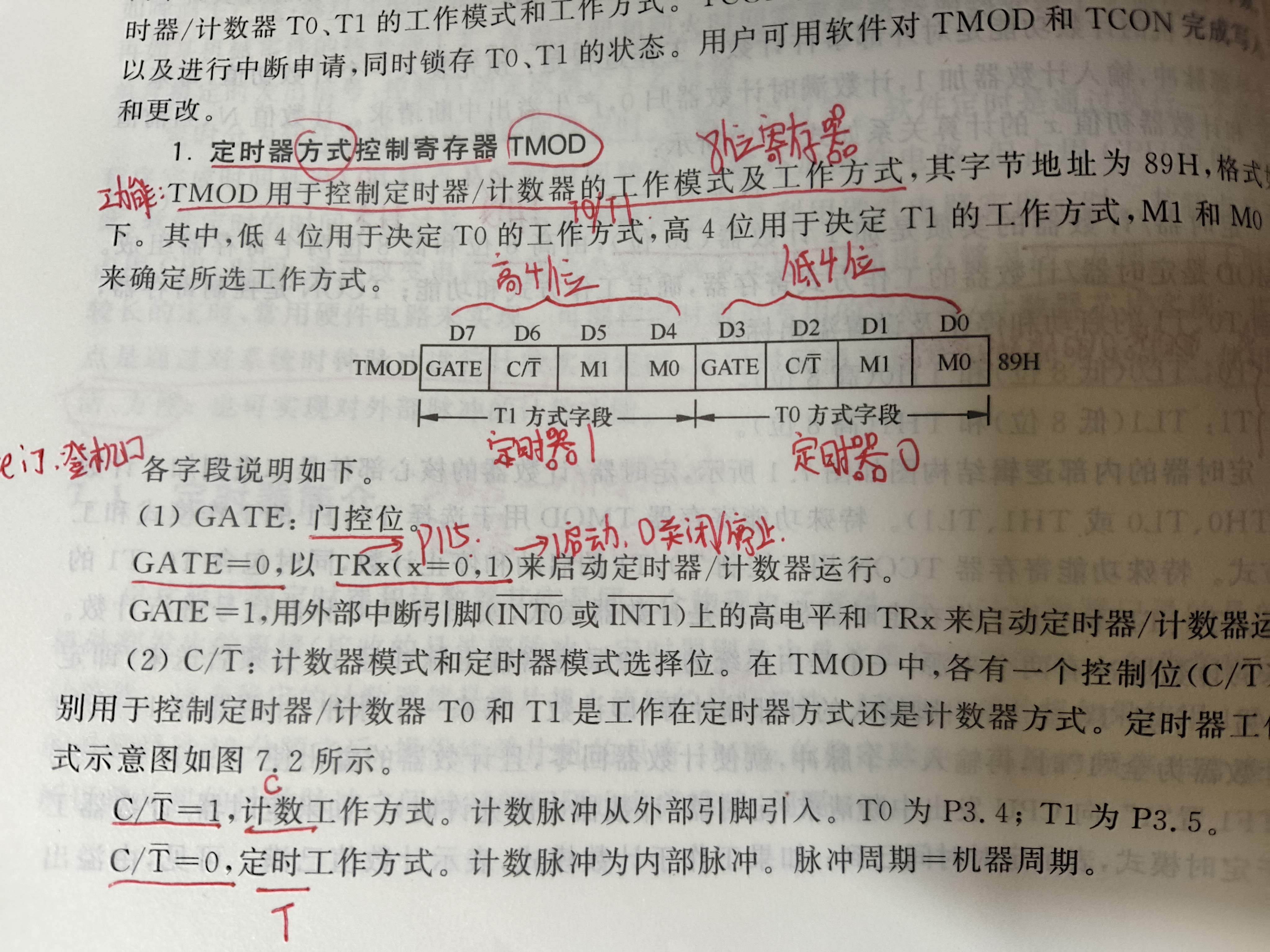

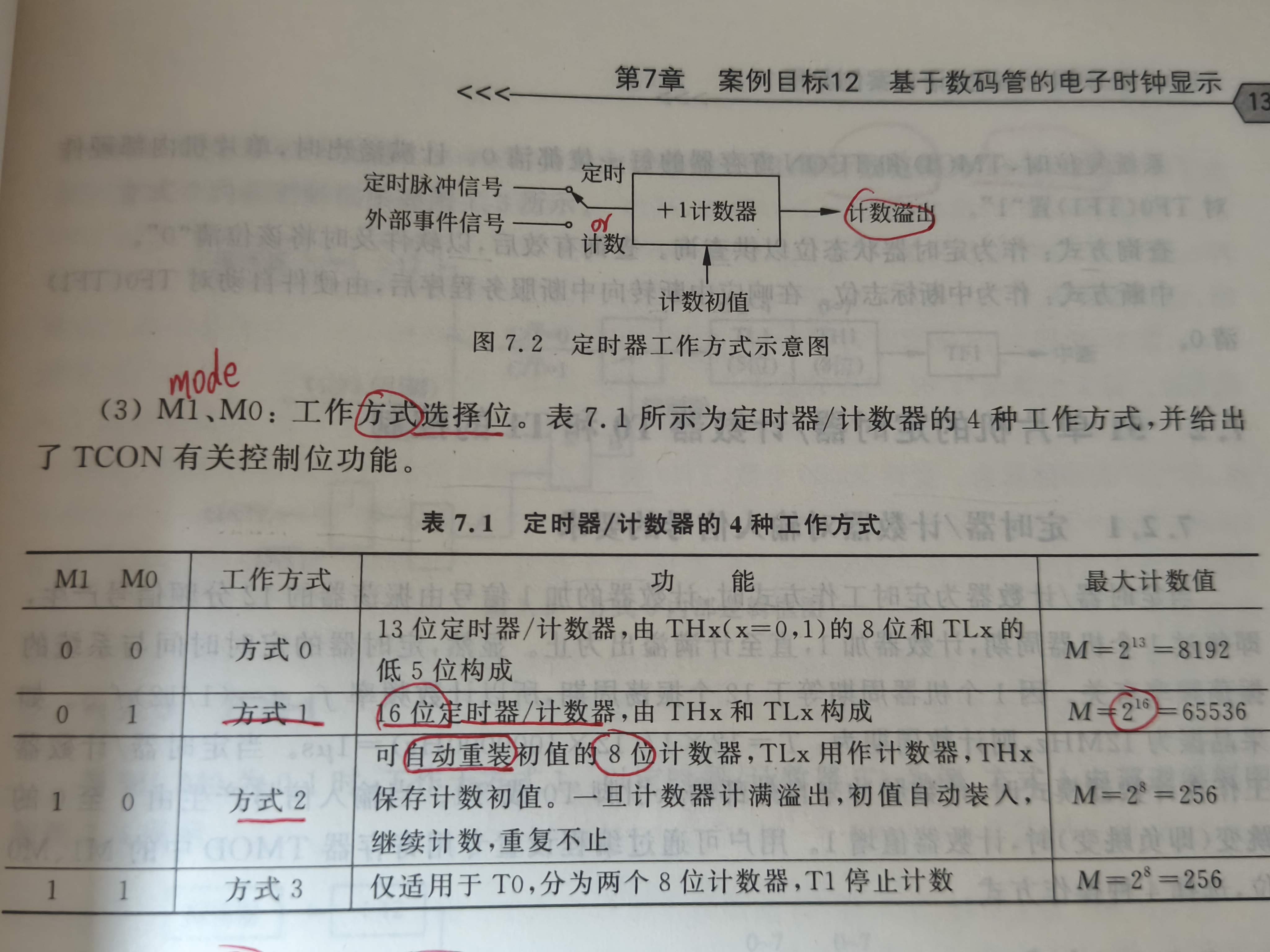

1.3、TMOD（定时器方式控制寄存器，P130页）

1.4、IE（中断允许寄存器，P116页）

1.5、IP（中断优先级寄存器，P117页）

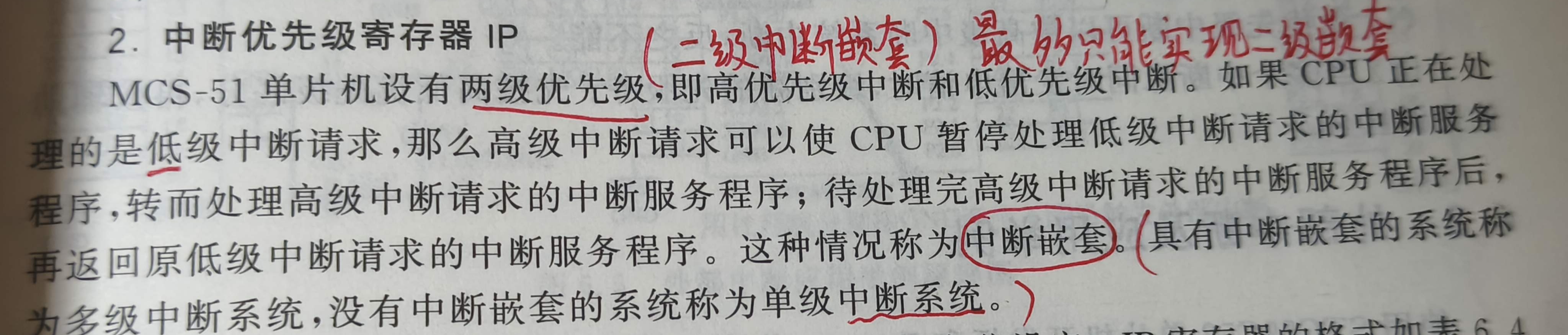

最多只能实现二级嵌套

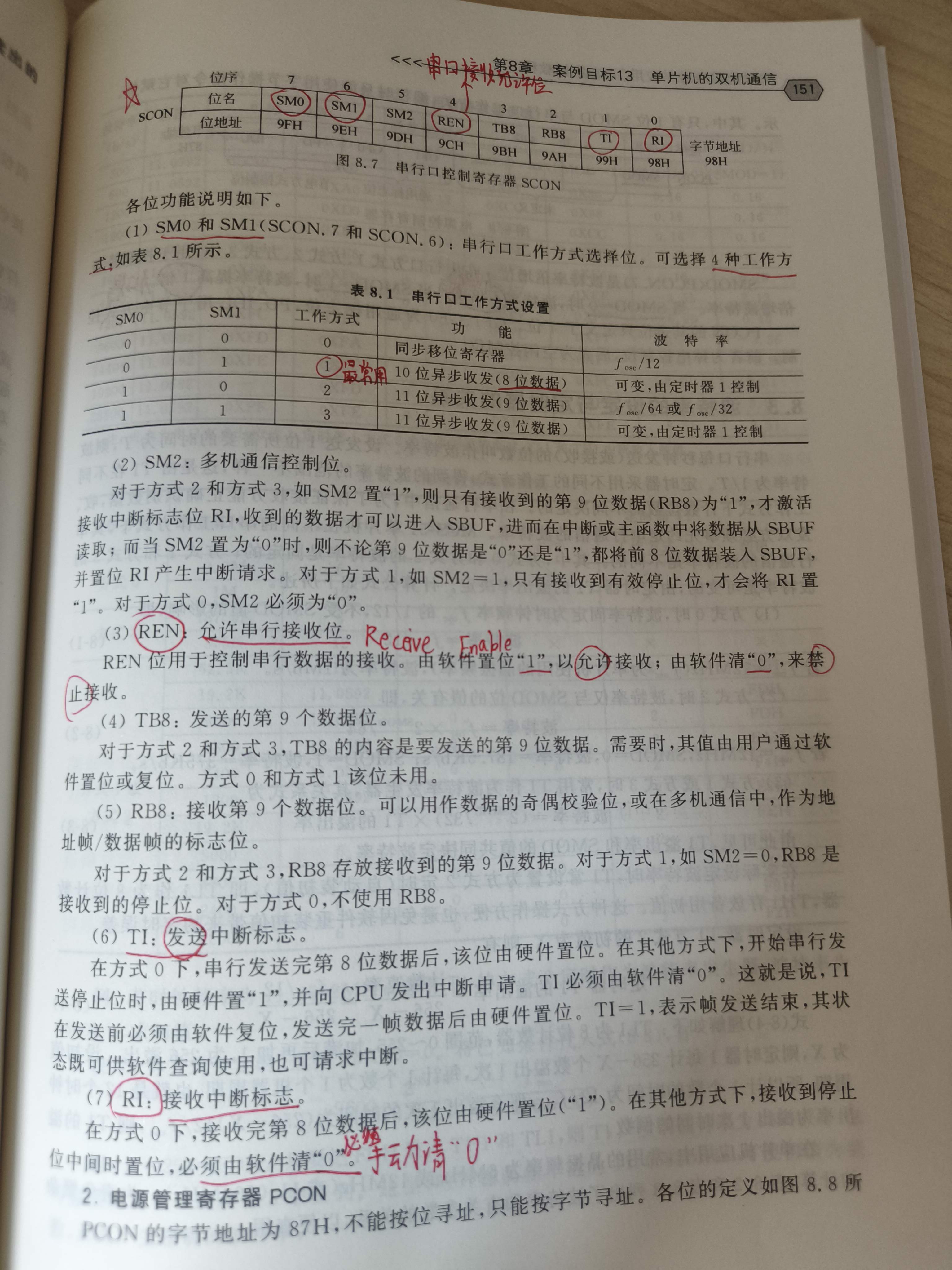

1.6、SCON（串口控制寄存器，P150页）

2、中断总结（P113-P116）

2.1、基本概念

1.中断：是指单片机的CPU在执行程序的过程中，外部有一些事件变化，如数据采集结
束、电平变化、定时器/计数器溢出等，要求CPU立即处理。
2.中断源：发出中断请求信号的设备
3.中断处理程序：中断后转向执行的程序

void InterruptHandler() inturrupt 0{
	//编写中断处理程序
}

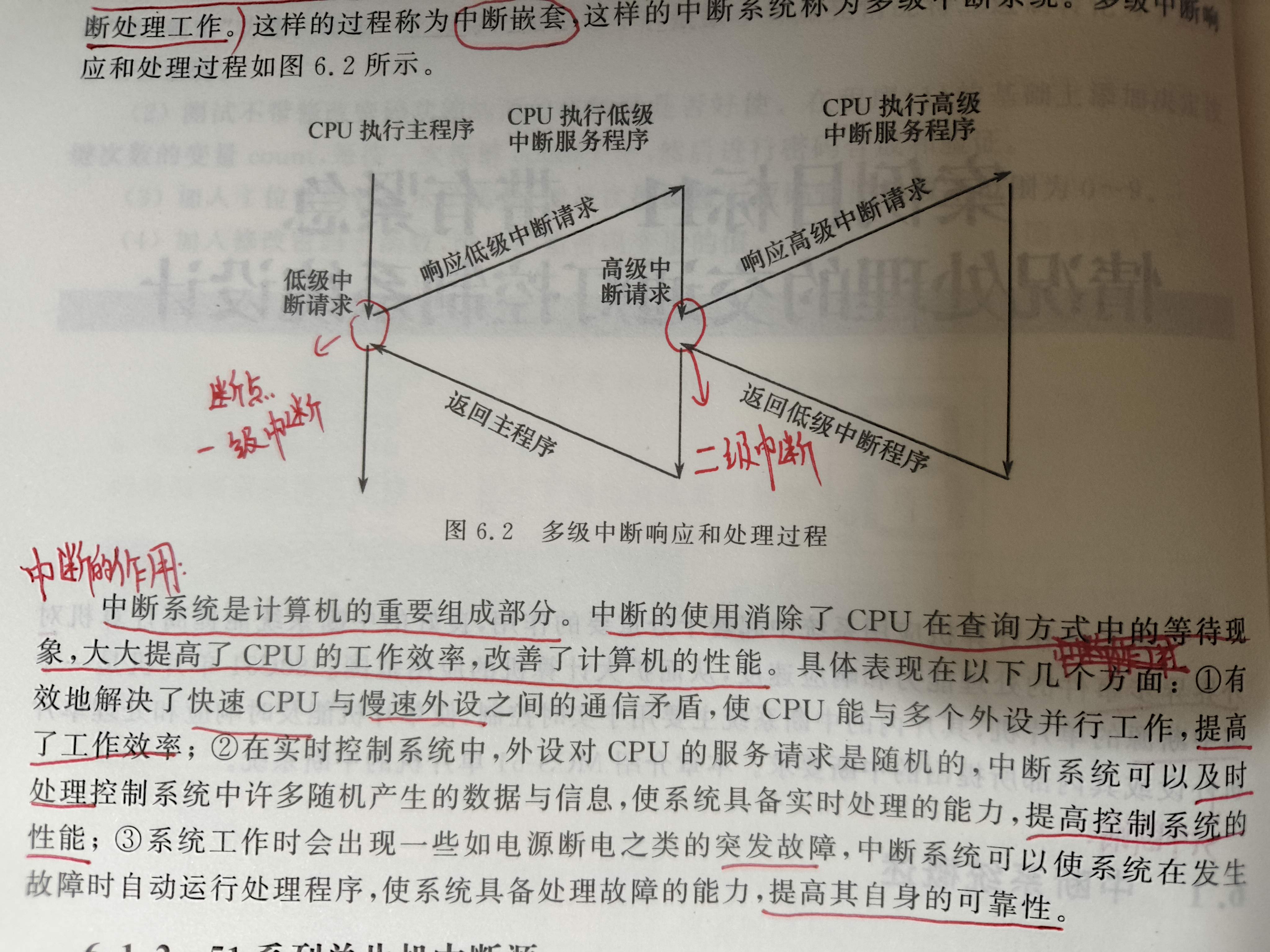

4.中断嵌套：CPU暂时中断当前的中断服务工作，转而处理所发生的事件。处理完毕，再回到原来被中断的地方，继续原来的中断处理工作。这样的过程称为中断嵌套

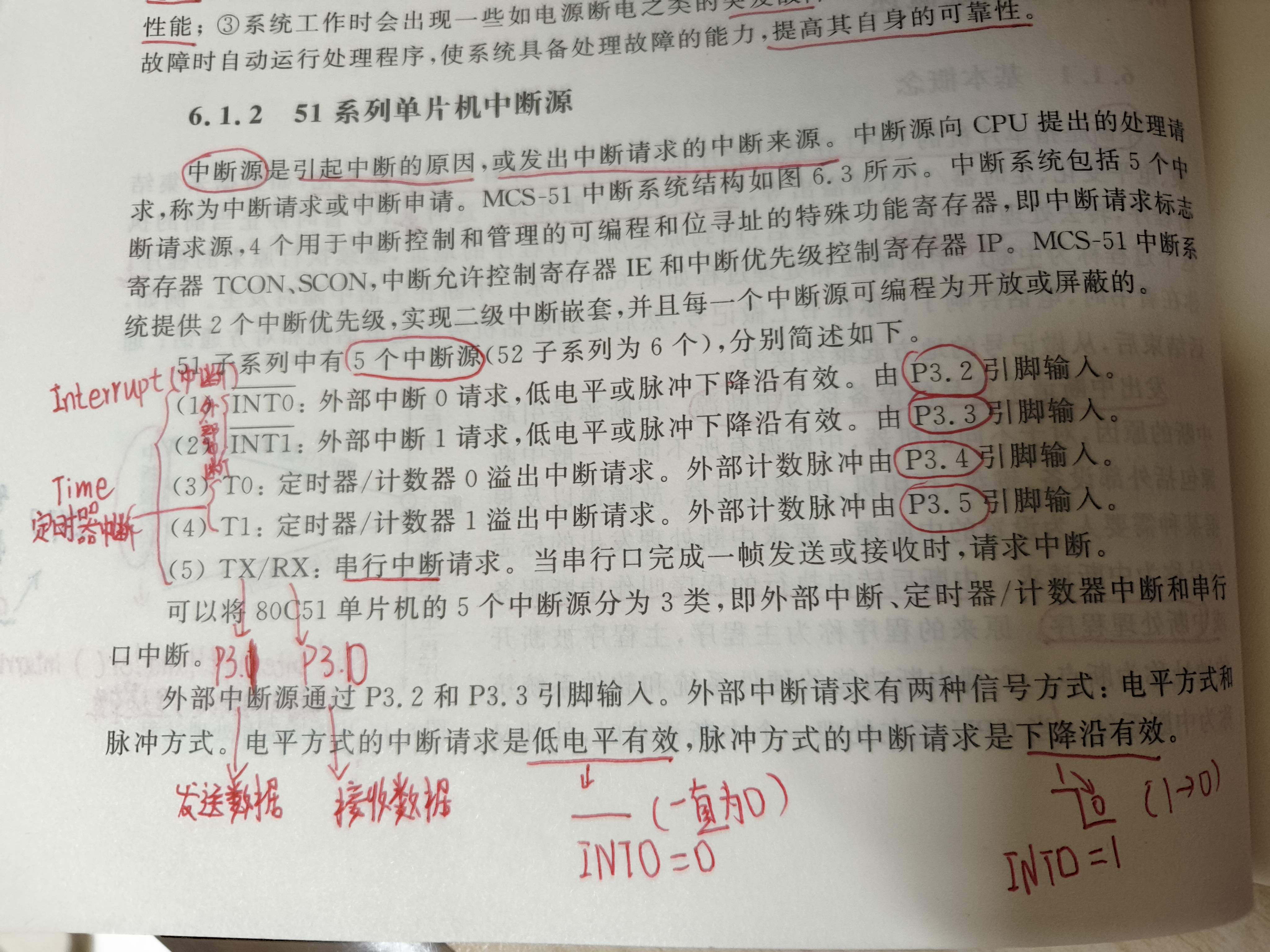

2.2、5个中断源

1.INT0：外部中断0，低电平或下降沿有效，P3.2
2.INT1：外部中断1，低电平或下降沿有效，P3.3
3.T0：定时器/计算器0，P3.4
4.T1：定时器/计算器1，P3.5
5.TX/RX：串行中断，P3.1/P3.0

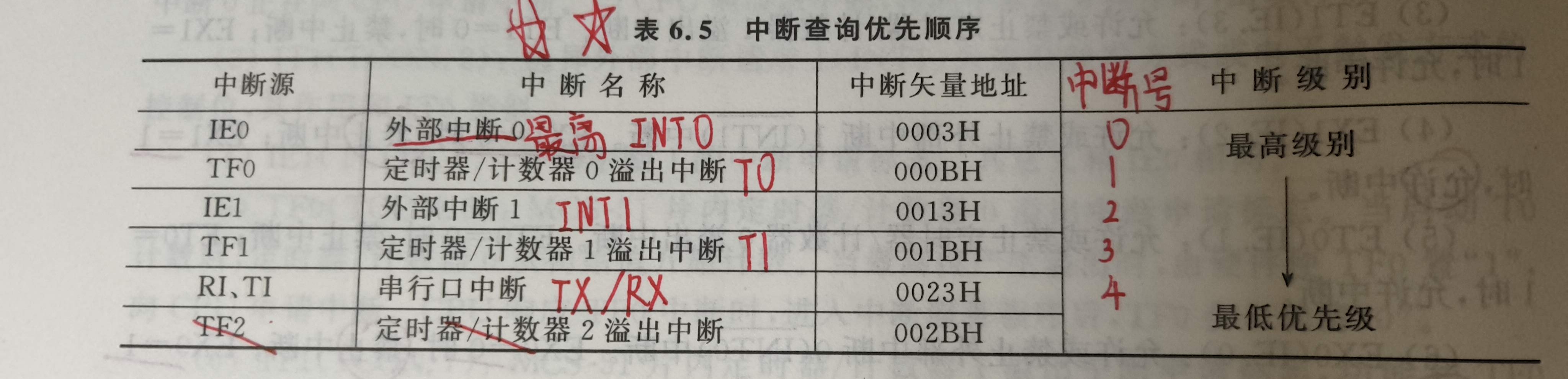

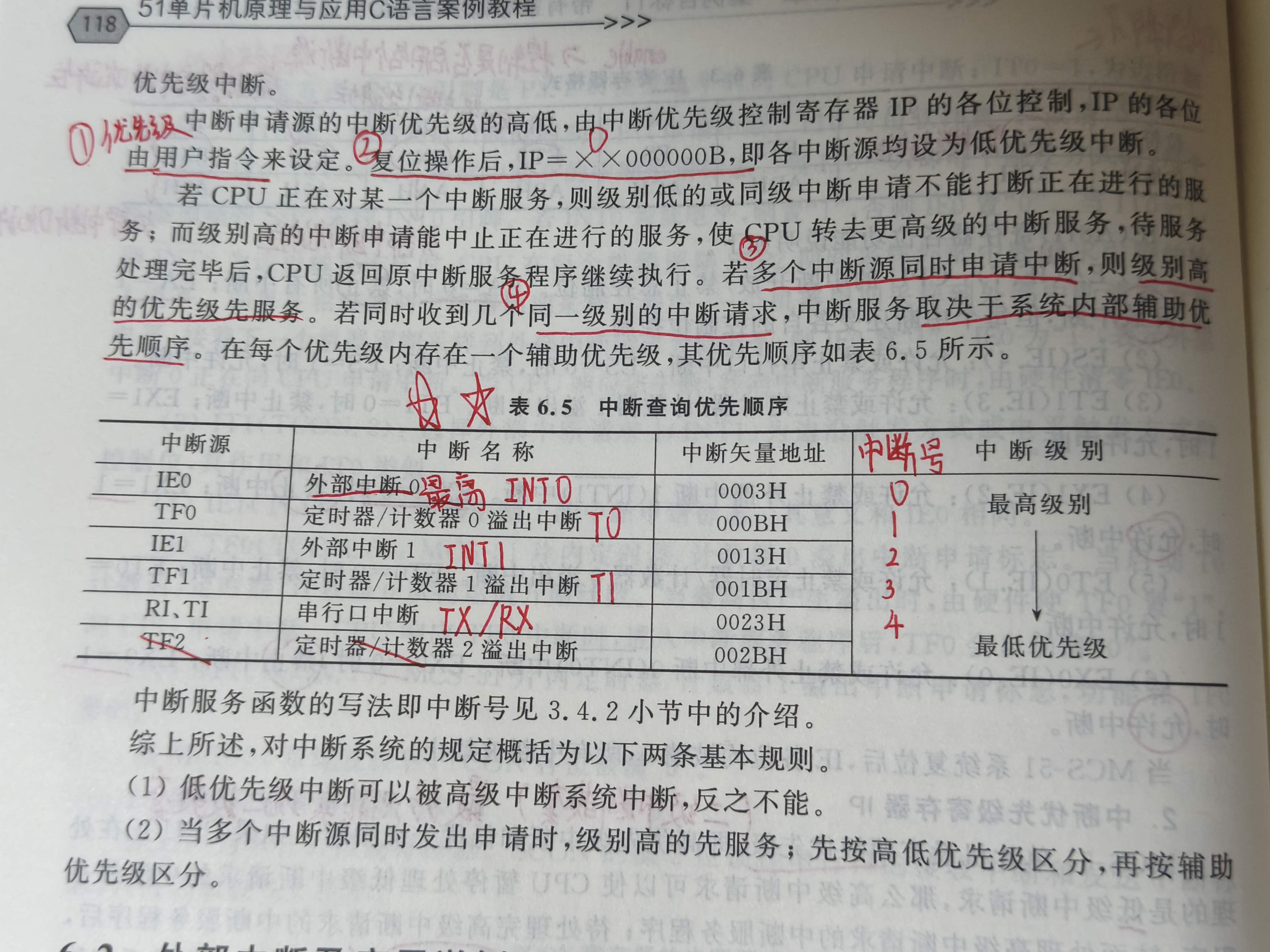

2.3、中断优先级表

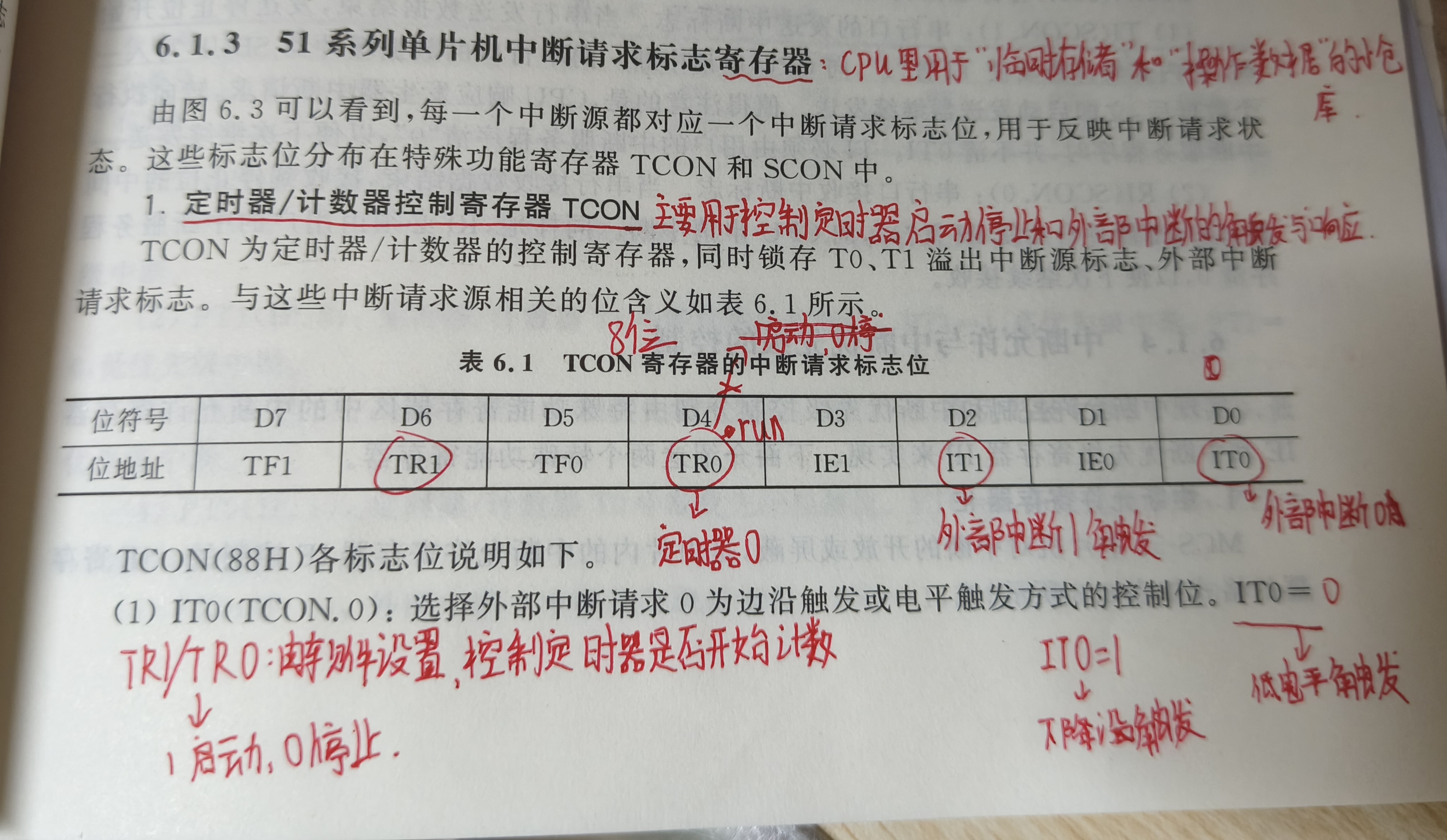

2.4、TCON

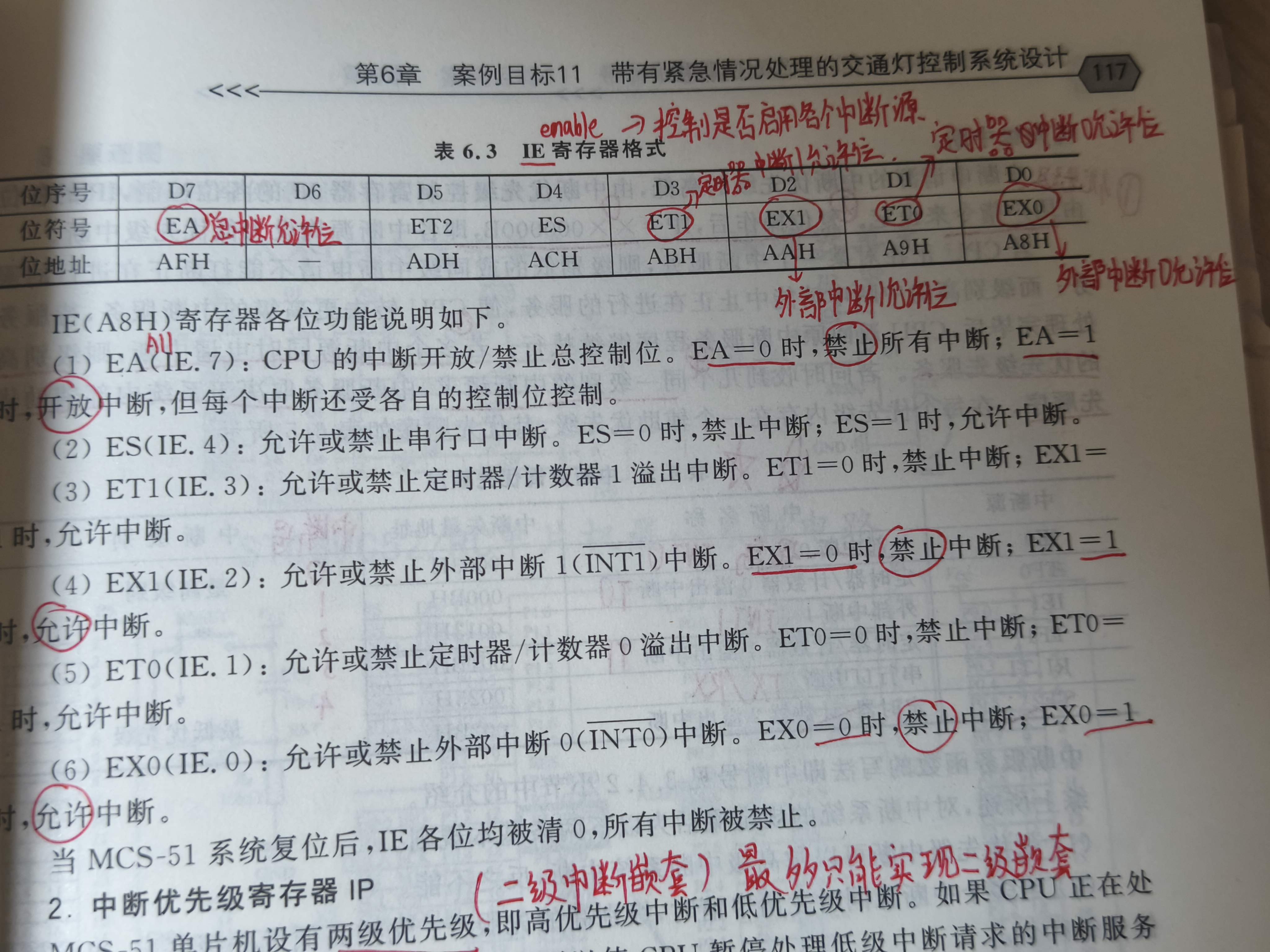

2.5、IE、IP

3、IO端口总结（端口是并行的）

3.1、4个端口对比

端口	第二功能	是否需要上拉电阻	主要用途
P0	地址/数据总线	需要	总线通信、扩展外设
P1	无	不需要	普通I/O控制(LED、按键等)
P2	地址高位	不需要	外扩地址线、高位地址输出
P3	串口、中断等	不需要	第二功能控制(串口、中断、WR、RD)

3.2、4个端口重点

3.2.1、P0端口

P0口：是双向8位三态，访问地址是80H，
P0口作为单片机系统复用的地址/数据总线使用
P0端口需要接上拉电阻才能 有高电平输出
P0输出是低8位

3.2.2、P2端口

P2口：字节地址是A0H
P2输入是高8位

3.2.3、P1端口

P1口：字节地址是90H
P1口电路由1个数据输出锁存器、2个数据输入缓冲器和输出驱动电路
P1口作为输入口时，分为“读锁存器”和“读引脚”；
“读引脚”时，先向锁存器写“1”；
P1口是准双向口，输入时，先写“FF”

3.2.4、P3端口

P3口：字节地址是B0H
