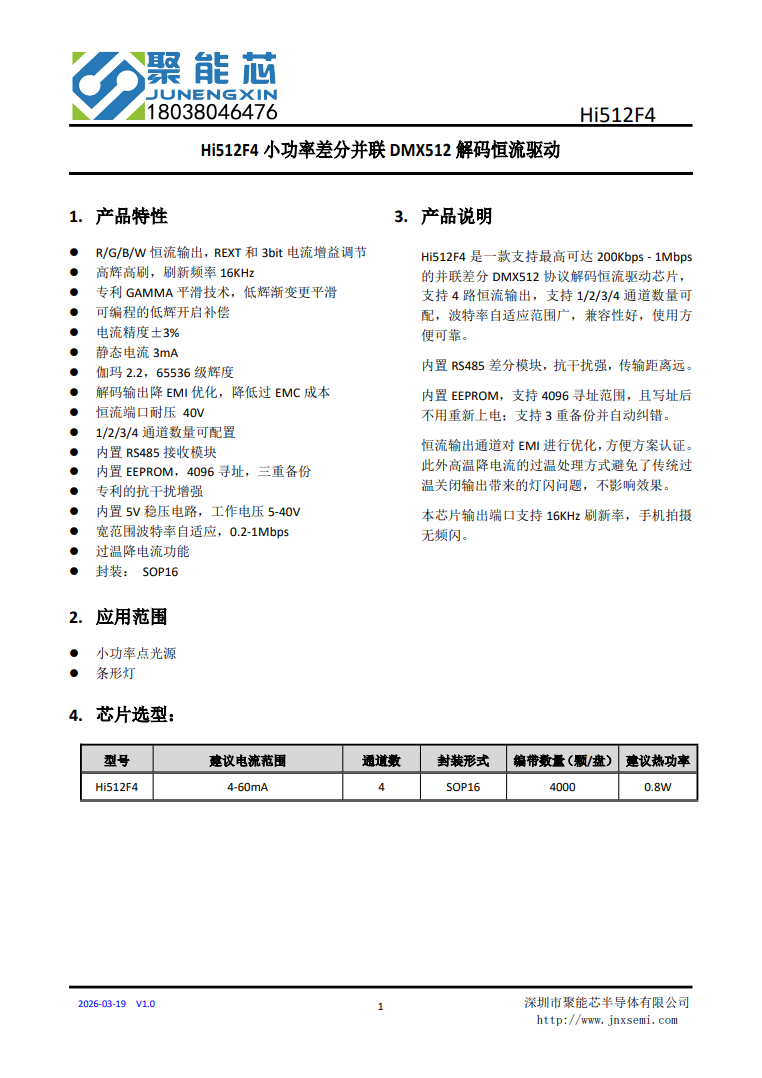

概述

Hi512F4 是一款性能卓越的并联差分 DMX512 协议解码恒流驱动芯片。它支持的传输速率最高可达 200Kbps - 1Mbps，拥有 4 路恒流输出功能，且 1/2/3/4 通道数量可灵活配置。其波特率自适应范围广泛，具备良好的兼容性，使用起来既便捷又可靠。

芯片内置 RS485 差分模块，抗干扰能力强劲，能够实现远距离的数据传输。同时，内置 EEPROM，支持 4096 寻址范围，写址后无需重新上电，还具备 3 重备份并可自动纠错的功能。恒流输出通道针对 EMI 进行了优化处理，为方案认证提供了便利。此外，采用高温降电流的过温处理方式，避免了传统过温关闭输出所导致的灯闪问题，确保照明效果不受影响。该芯片输出端口支持 16KHz 刷新率，在手机拍摄时不会出现频闪现象。

特点

• 输出特性：具备 R/G/B/W 恒流输出功能，通过 REXT 和 3bit 电流增益调节，可实现高辉高刷，刷新频率达 16KHz。
• 显示技术：运用专利 GAMMA 平滑技术，使低辉渐变更加平滑；具备可编程的低辉开启补偿功能。
• 电流精度：电流精度控制在±3%，静态电流为 3mA。
• 辉度解码：采用伽玛 2.2，实现 65536 级辉度解码输出。
• 电磁优化：进行降 EMI 优化，有效降低过 EMC 成本。
• 耐压能力：恒流端口耐压可达 40V。
• 通道配置：1/2/3/4 通道数量可灵活配置。
• 模块内置：内置 RS485 接收模块和 EEPROM，支持 4096 寻址，具备三重备份功能，拥有专利的抗干扰增强技术。
• 稳压电路：内置 5V 稳压电路，工作电压范围为 5 - 40V。
• 波特率自适应：具备宽范围波特率自适应能力，范围为 0.2 - 1Mbps。
• 过温保护：拥有过温降电流功能。
• 封装形式：采用 SOP16 封装。

应用

适用于小功率点光源和条形灯。

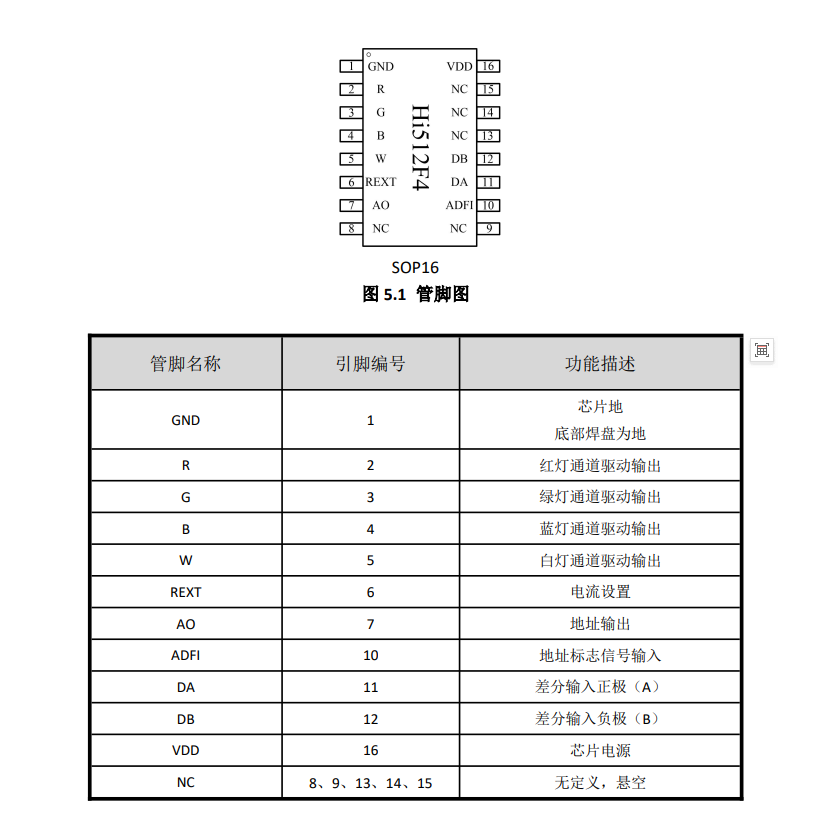

引脚信息

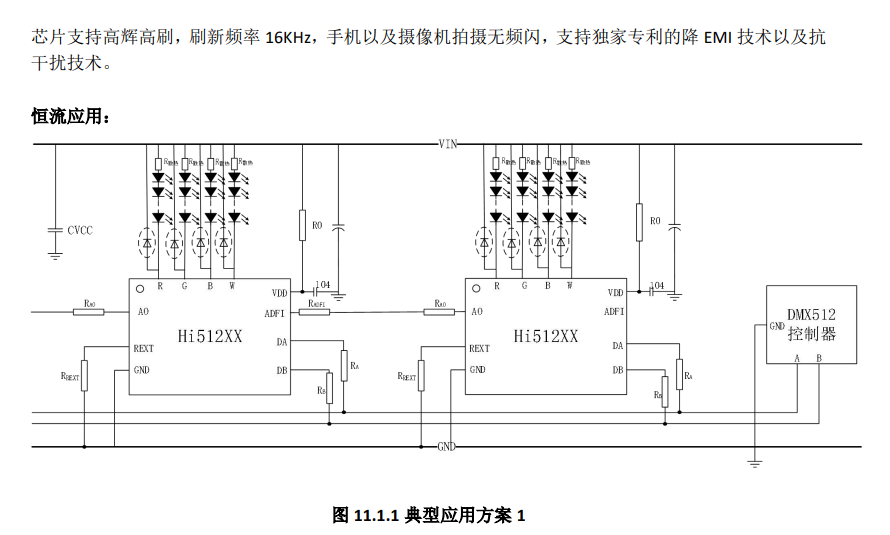

典型应用图
