1、核心理论

传感器npn：输出低电平有效。

传感器pnp：输出高电平有效。

（plc是负载，一头接正一头接负，输入什么电平，公共端接反电平）

PLC NPN 输出：COM 接 0V，ON 时拉低到 0V，低电平有效

PLC PNP 输出：COM 接 24V+，ON 时拉高到 24V，高电平有效

（plc是一个开关，输出什么电平，com就接什么电平）

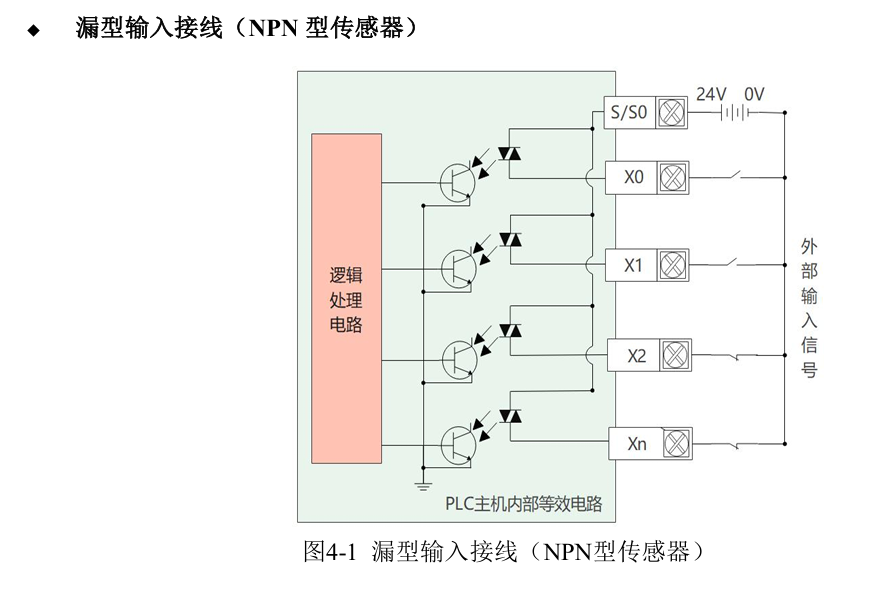

2、npn传感器与plc接线

已经知道NPN的输出是低电平，所以公共端s接24v+

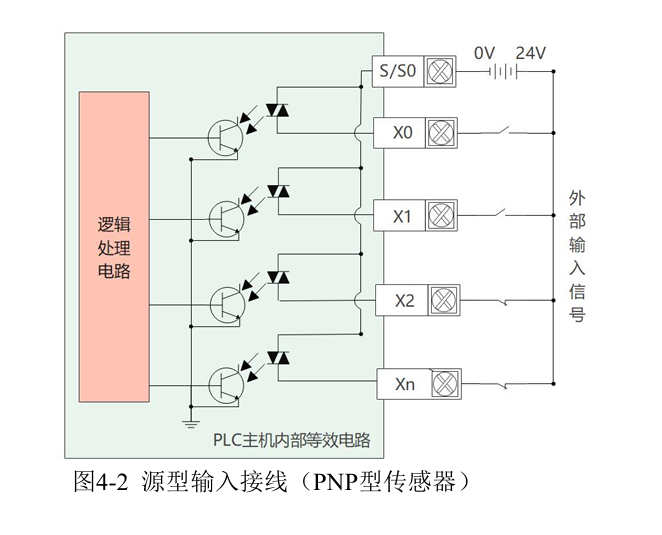

3、pnp传感器与plc接线

已经知道PNP的输出是高电平有效，所以公共端s接0v

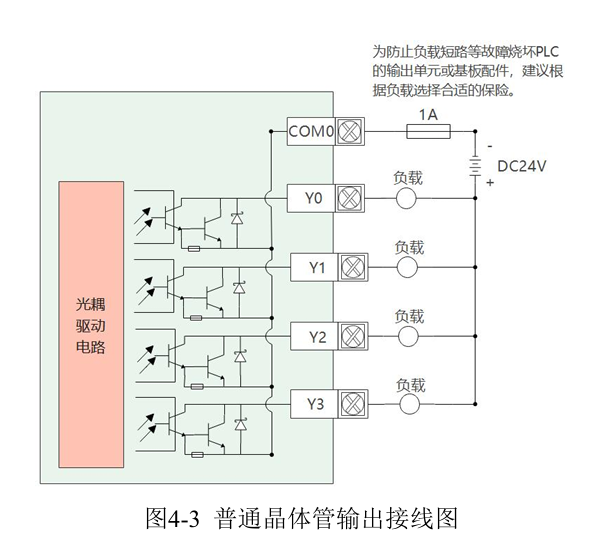

4、漏型PLC输出接线

知道NPN输出低电平有效，电流流向往plc里面流

接线：DC24V+ → 负载 → Y 点 → COM0 → DC24V-

4、源型PLC输出接线

知道PNP输出低电平有效，电流流向plc往外流

接线：DC24V+ → COM0 → Y点 → 负载 → DC24V-
