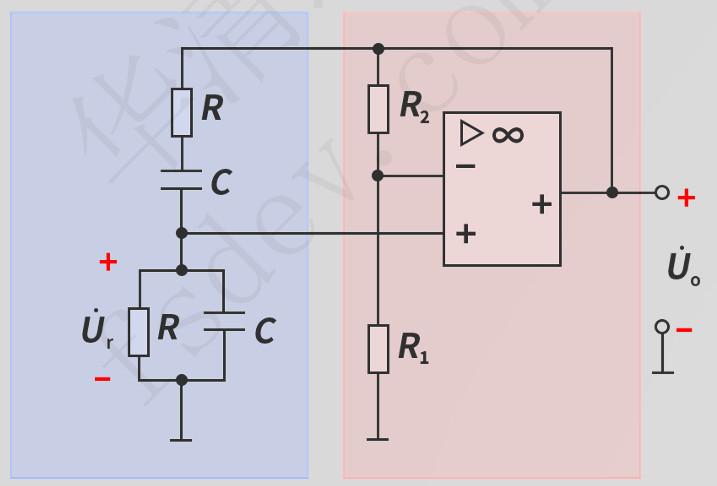

1.RC振荡器

RC振荡器的优点是成本低，启动速度要比晶振快，但是精度没有晶振/陶瓷谐振器高。

阻容器件运行过程中会产生热量，导致温度有变化，这些器件受温度影响比较大，导致最终输出的波形不准。

2.无源晶体振荡器

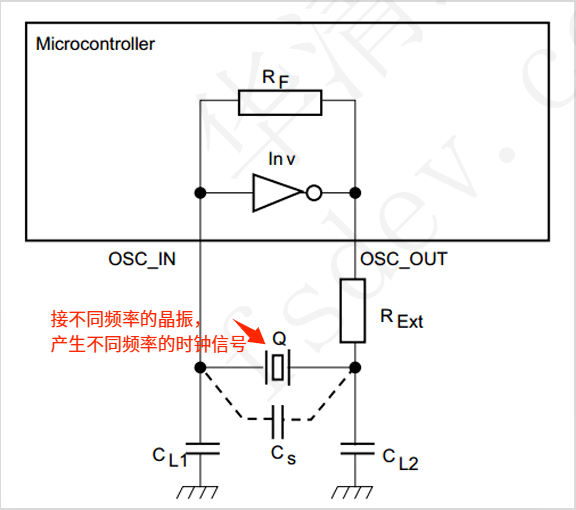

工作原理是基于压电效应和共振原理交互作用而产生的。需要借助于时钟电路才能产生振荡信号，自身无法振荡起来。

晶振就是一个天然的晶体，所有的物体都有自身的一个谐振频率，通过切割这个晶体的形状，来改变这个晶体的自然谐振的频率，晶体通过自身的谐振来产生时钟的波形。

3.有源晶体振荡器

内部是一个完整的振荡电路，原理与无源晶振类似，有源晶振需要外部电源供电才能起振。

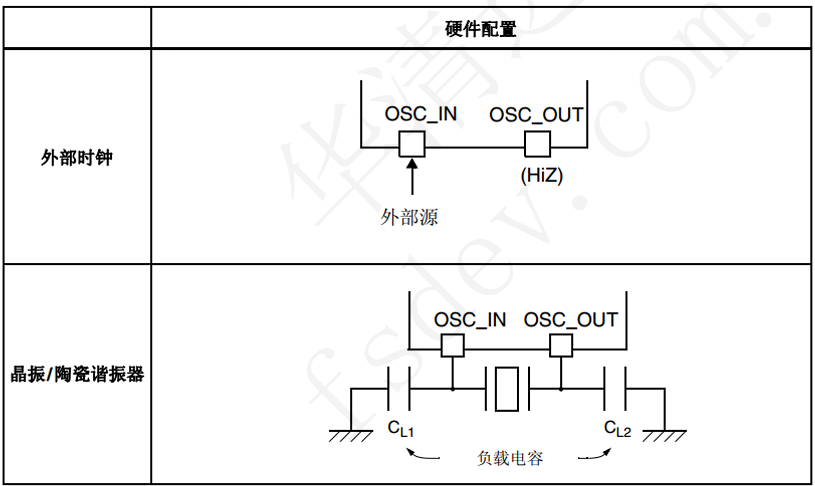

无源晶振要接OSC_IN和OSC_OUT两个引脚，有源晶振只需接一个。

4.基础时钟源

(1)HSI时钟

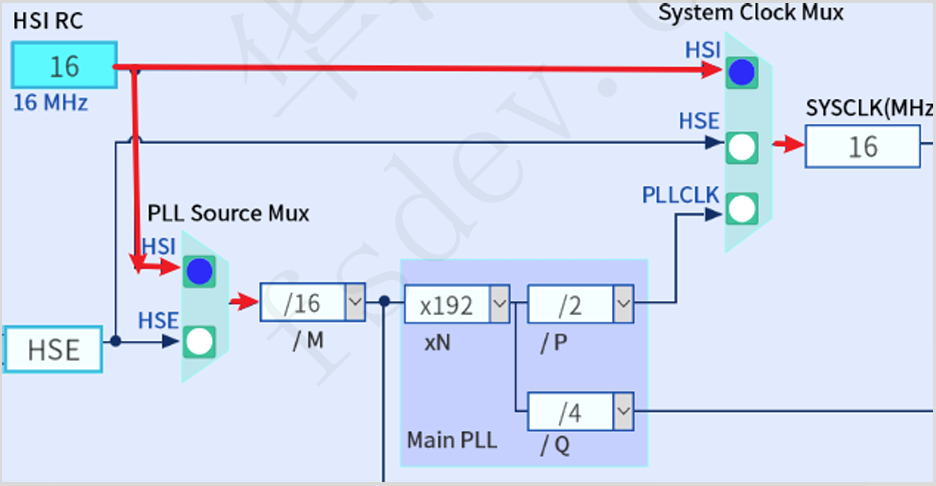

高速内部时钟信号由内部 16 MHz RC 振荡器生成，可直接用作系统时钟， 或者用作 PLL 输入。

HSI RC 振荡器的优点是成本较低（无需使用外部组件）。此外，其启动速度也要比 HSE 振快，但即使校准后，其精度也不及外部晶振或陶 瓷谐振器。

(2)HSE时钟

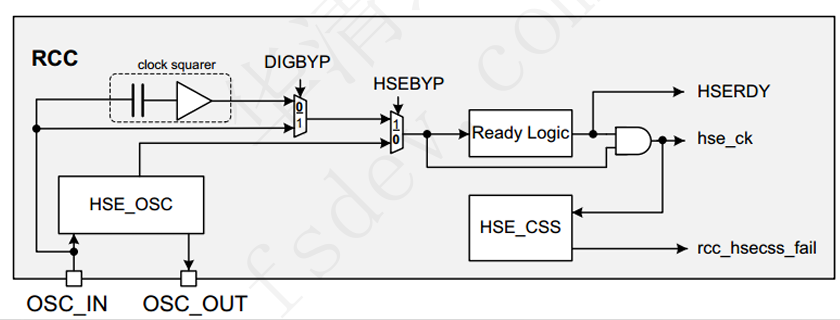

高速外部时钟信号可以支持两种时钟源，由有源晶振或者是无源晶 振提供，频率范围4~26MHz。

HSE 时钟信号也可直接用作系统时钟，或者用作 PLL 输入。

(3)LSI时钟

LSI RC 可作为低功耗时钟源在停机和待机模式下保持运行，供独立看门狗(IWDG)和 RTC 使用。时钟频率为 32kHz。

(4)LSE时钟

LSE晶振是32.768kHz低速外部晶振或陶瓷谐振器。可作为实时时钟 (RTC)的时钟源来提供时钟/日历或其他定时功能，具有功耗低且精度高的优点。

5.系统时钟源

(1)PLL时钟

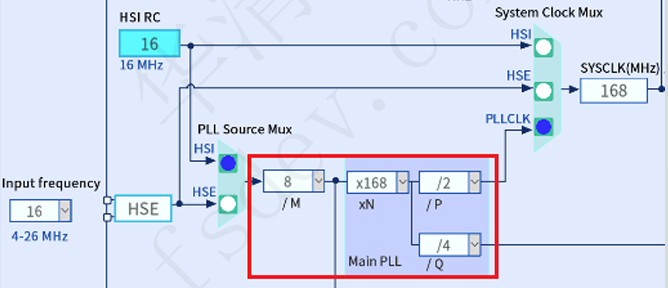

内部PLL基于HSI或HSE 输入的时钟频率进行倍频，从而得到系统时钟 SYSCLK。使用PLLM、PLLP、PLLQ可编程分频因子以及PLLN倍频因子，可调整PLLCLK输出的时钟频率。

(2)SYSCLK时钟

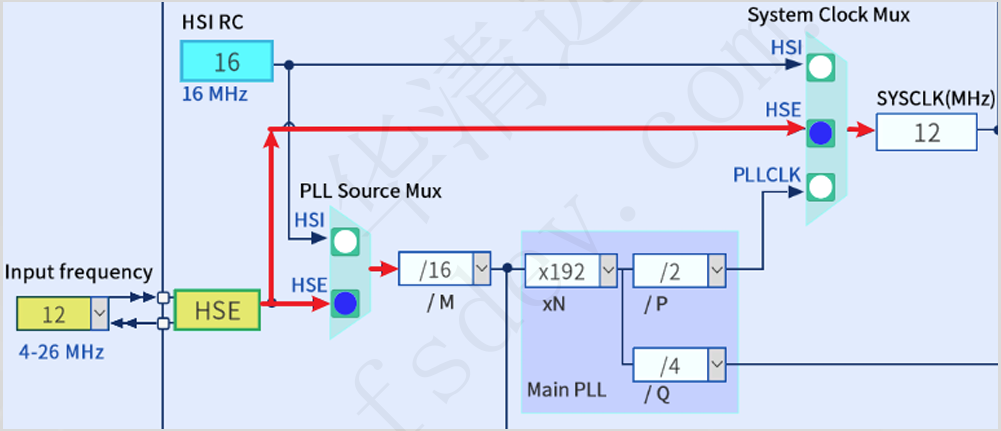

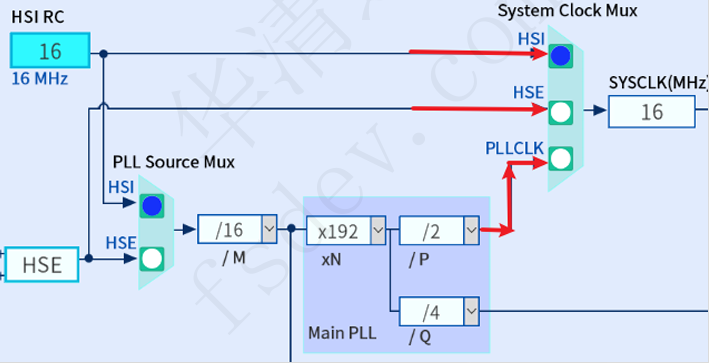

SYSCLK即常说的系统时钟，可以通过System Clock Mux选择器来选择输入的源时钟，有HSI、HSE、PLLCLK三种输入源。

(3)HCLK时钟

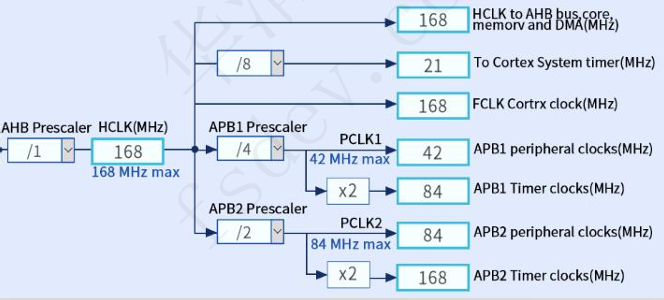

将SYSCLK时钟经过AHB Prescaler分频器分频后就得到了HCLK时钟， HCLK时钟为AHB总线提供的时钟信号，最大频率168MHz主要用于高速 外设，可以为DMA、Cortex System Timer、FCLK、APB1、APB2提 供时钟输入。

• Cortex System Timer（SysTick） 是 ARM Cortex-M 内核自带的系统定时器。
• FCLK（Free Running Clock）是 Cortex-M 内核运行时使用的时钟。
• APB1（Advanced Peripheral Bus 1）是低速外设总线。
• APB2（Advanced Peripheral Bus 2）是高速外设总线。

6.外设时钟

(1)APB总线时钟

STM32F407 APB总线时钟可分为APB1和APB2时钟，APB时钟输入源 都是由HCLK时钟提供时钟输入。之后经过APB Prescaler分频后得到 APB外设时钟。

定时器APB Timer单独使用时钟域，是因为要工作在时钟频率比较高的一个状态，所以如果前面进行了分频，它就进行了一个二倍频。

(2)外设控制器时钟

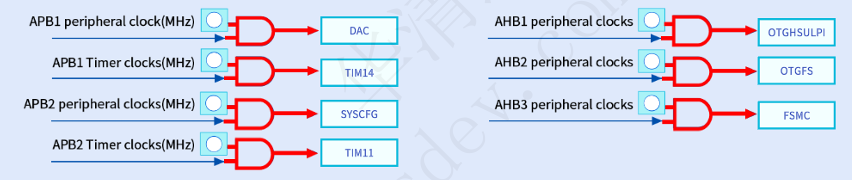

STM32F407外设控制器时钟主要通过AHB总线时钟、APB1总线时钟、 APB2总线时钟来提供时钟输入。每条总线上都可以挂载多个外设控制器。

(3)RTC时钟

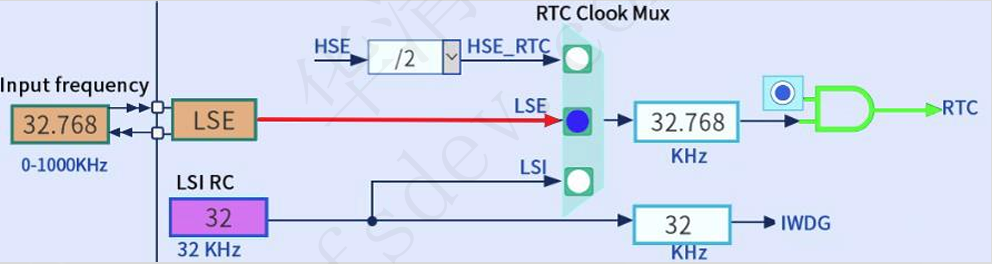

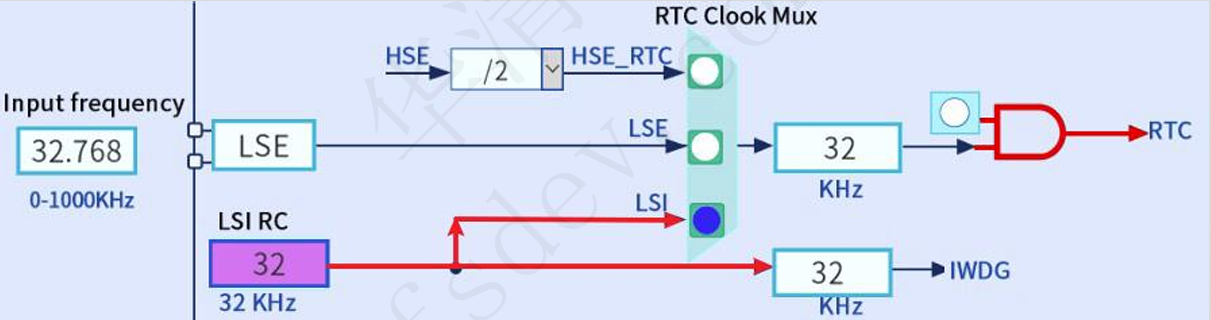

RTC时钟输入源可以由LSE、LSI或者HSE经过分频后提供，IWDG(独立看门狗)输入时钟相对简单只有LSI时钟。

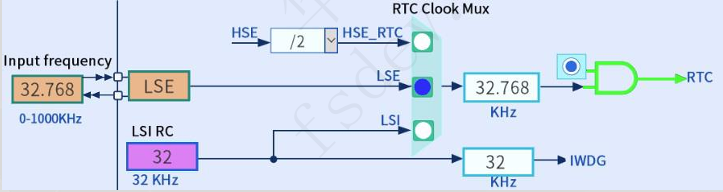

RTC Clock Mux选择器可以选择由LSE、LSI时钟直接为RTC提供输入时钟，还是由HSE经过分频后作为RTC的输入时钟。

7.MCO时钟输出

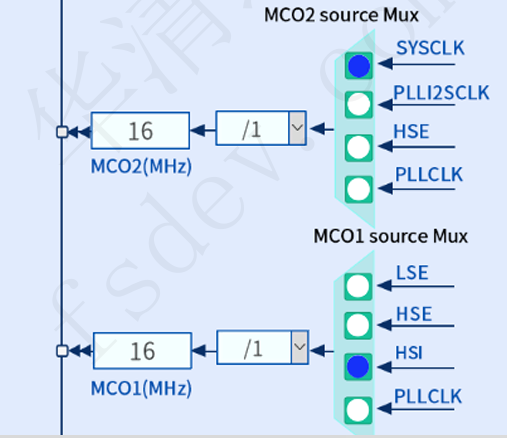

 MCO 是微控制器时钟输出引脚，主要作用是可以对外提供时钟，相当于一个有源晶振。在STM32F407中有MCO1（PA8）和MCO2（PC9） 两个引脚。
