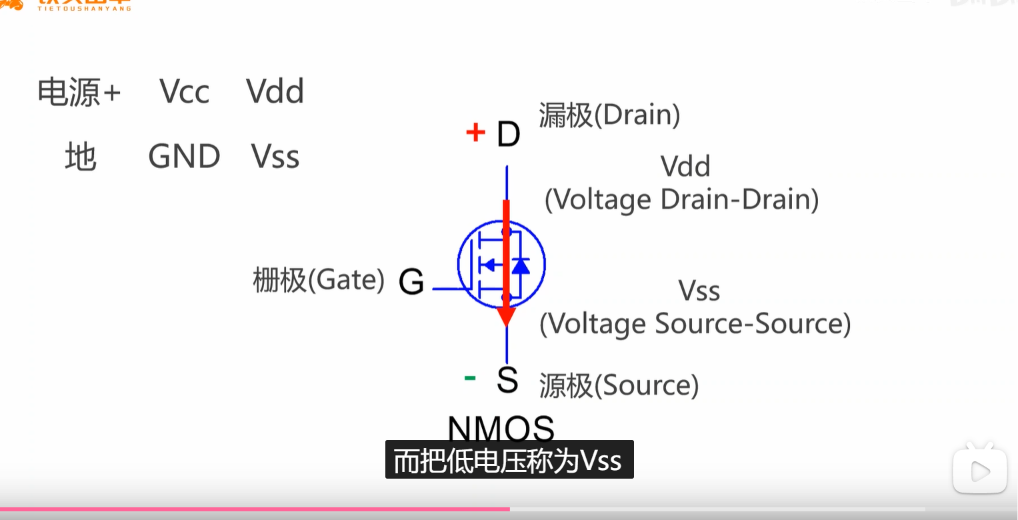

• STM32中电源符号命名规则

为什么在在STM32中电源正负极不一样命名？

跟MOS管结构有关 mos管的电流是从漏极流向源极 所以VSS在STM32中D->VDD为正极，S->VSS为正极。

• STM32中引脚复用和重映射

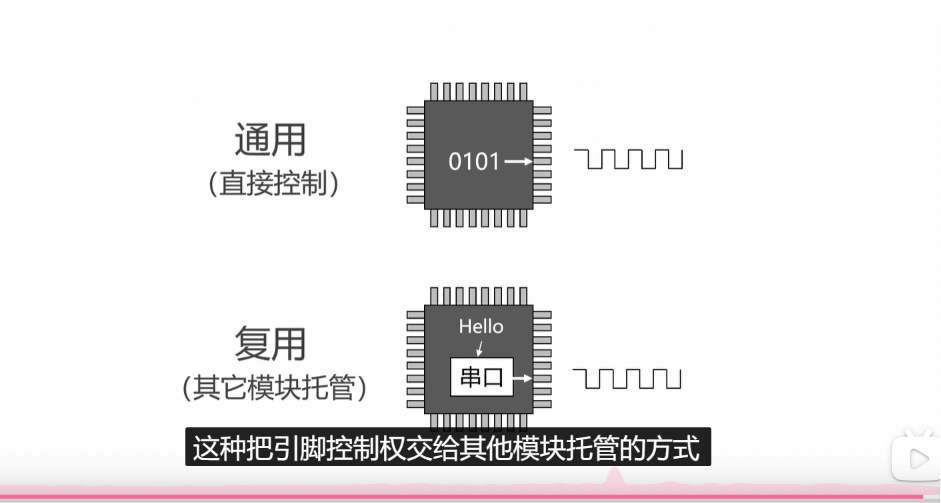

通用功能

复用功能

同一个引脚有多个功能可以使用

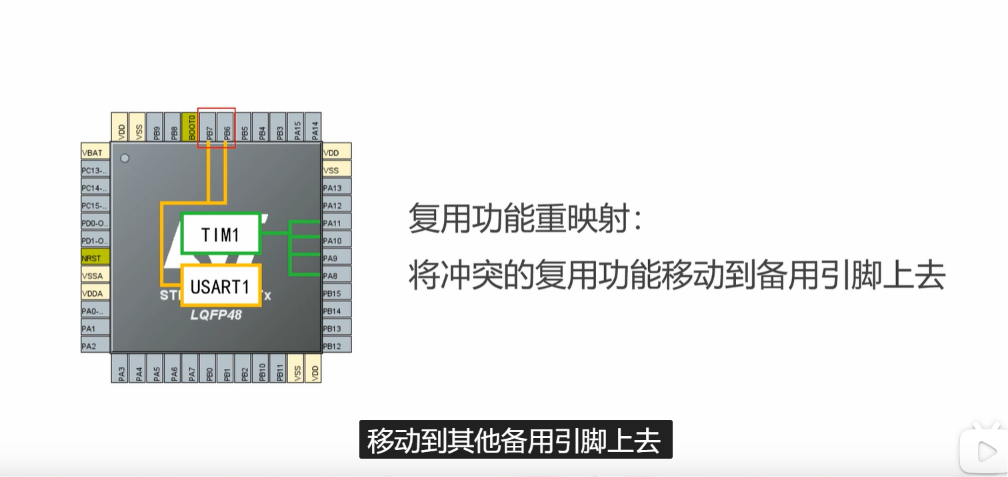

引TOG脚重映射功能

当我们使用外设同时用到需要同一个引脚的功能时 我们就需要使用它的引脚重映射的功能

                   ·

• GPIO输出

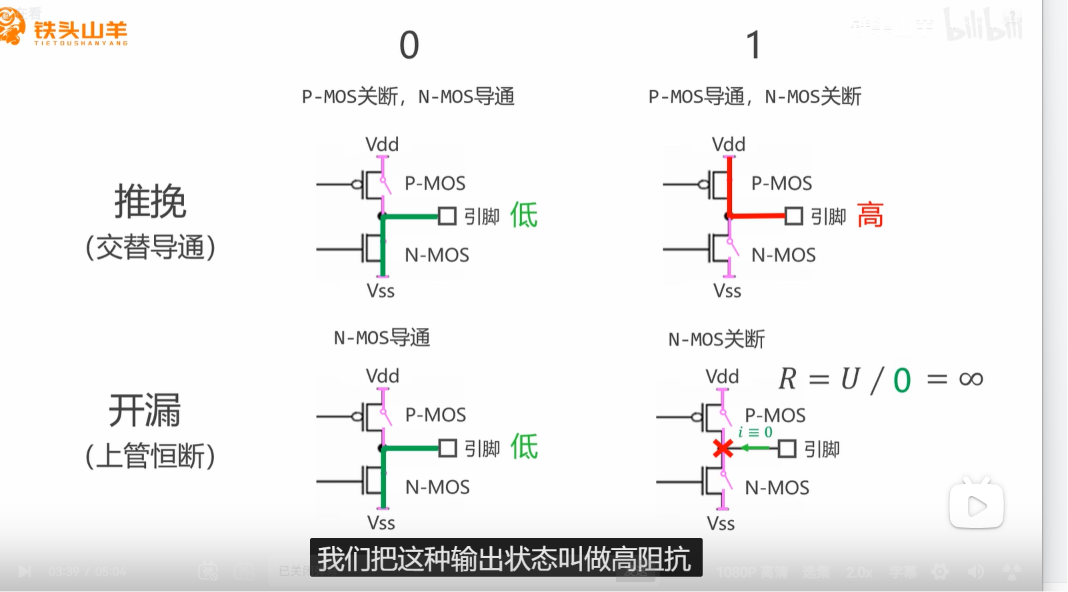

通用 和 复用 推挽和开漏

推挽就是给1就输出高电平VDD开Nmos导通，给0就是下面的Pmos导通输出低电平。

开漏就是0就是下面的Nmos导通输出低电平，给1就是高阻抗，因为开漏模式下Pmos一直保持关断的。





复用就是把引脚的控制权交给外设去控制，不能直接设置高低电平。

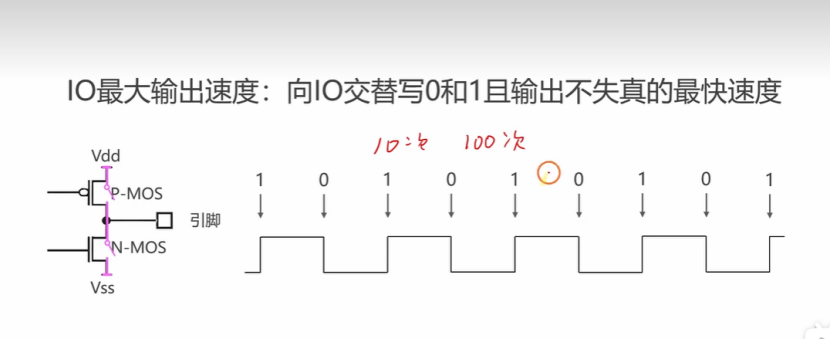

• 最大输出速度的概念

向IO口交替写0和1且输出不失真的最快速度，只有输出需要考虑输出速度。

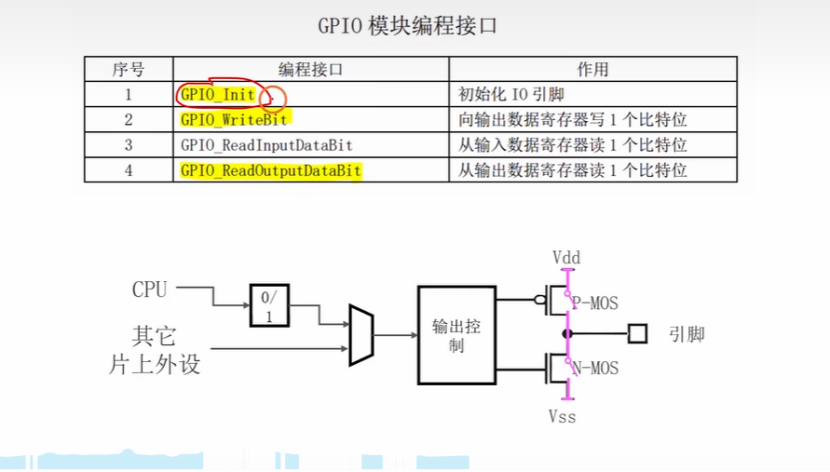

• 输出常用的函数 以及结构图



• GPIO输入

上拉输入 下拉输入 浮空输入 模拟输入

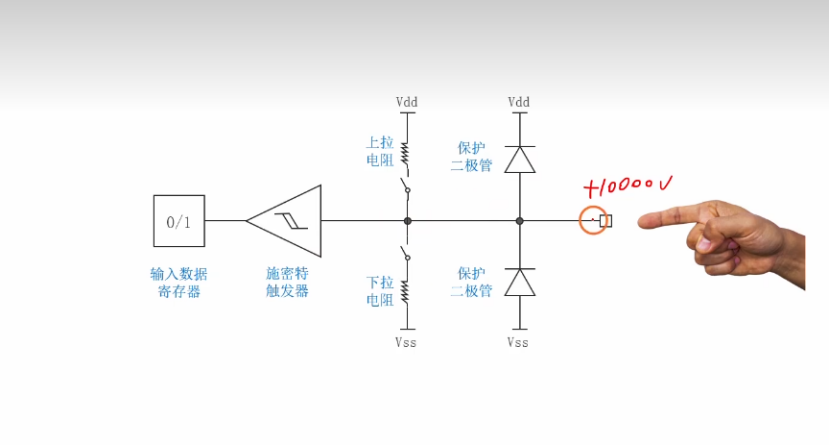

两个保护二极管和一对可软件控制的上拉 / 下拉电阻。它们的作用是保护单片机不被烧坏和给引脚一个确定的默认电平，解决新手最头疼的 "电平乱跳、误触发" 问题。



其内部提供电阻为默认电压，通过外部电路，控制输入的电平的高低。

常用在读取按键 来控制LED灯的闪烁。



• 1. 浮空输入（上拉 / 下拉都关闭）

• 内部无电阻，引脚直接接外部电路。
• 外部悬空时：电平不稳定、乱跳（受干扰）。
• 适用：外部自带稳定电平的电路。

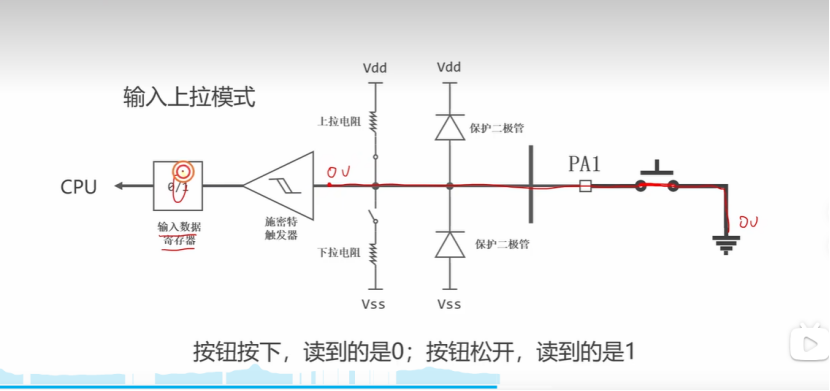

• 2. 上拉输入

• 引脚内部接上拉电阻到 VCC。
• 外部悬空：默认高电平。
• 外部接低电平：引脚读低。
• 最常用：独立按键（一端接引脚、一端接地）。

• 3. 下拉输入

• 引脚内部接下拉电阻到 GND。
• 外部悬空：默认低电平。
• 外部接高电平：引脚读高。

• 4. 模拟输入

• 关闭数字电路，直通 ADC 模数转换器。
• 用途：读取模拟电压（电位器、传感器、电压采集），不能做普通数字输入。
