        在生活中,汽车上的倒车雷达提醒是如何实现的呢?其中,它依靠了超声波测距模块。今天让我们一起学习一下STM32的输入捕获功能,并通过输入捕获来获取超声波测距模块的返回数据。

一.超声波测距模块

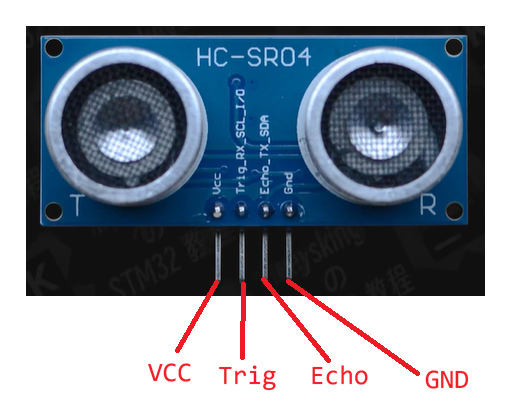

VCC,GND,Trig(控制端), Echo(输出端)

        1.原理

        当我们需要测量时,通过GPIO口向Trig引脚发送一个脉冲信号,超声波模块接收到脉冲信号后会向外发送一段超声波,紧接着模块将Echo电平拉高。当模块接收到反射回来的超声波后,模块将Echo拉低。Echo上高电平的持续时间,也就是超声波载往返路途中消耗的时间。再通过声音传播速度可以计算出之间的距离。

        2.Trig:

        向Trig发送脉冲信号很简单,只需将GPIO口先拉高后拉低就好了

HAL_GPIO_WritePin(Trig_GPIO_Port, Trig_Pin, GPIO_PIN_SET);
HAL_Delay(1);
HAL_GPIO_WritePin(Trig_GPIO_Port, Trig_Pin, GPIO_PIN_RESET);

        3.Echo:

        那我们如何读取Echo上高电平的持续时间呢?这是就要用到输入捕获功能了。输入捕获:当输入通道捕获上升沿/下降沿时,立刻将计数器值记录到捕获寄存器。此优势在于即使过了一会程序再来读取数值,读取的也是硬件上记录下来的电平变化那一刻的计数器值,不会引入软件运行时间的干扰,因此更加精确

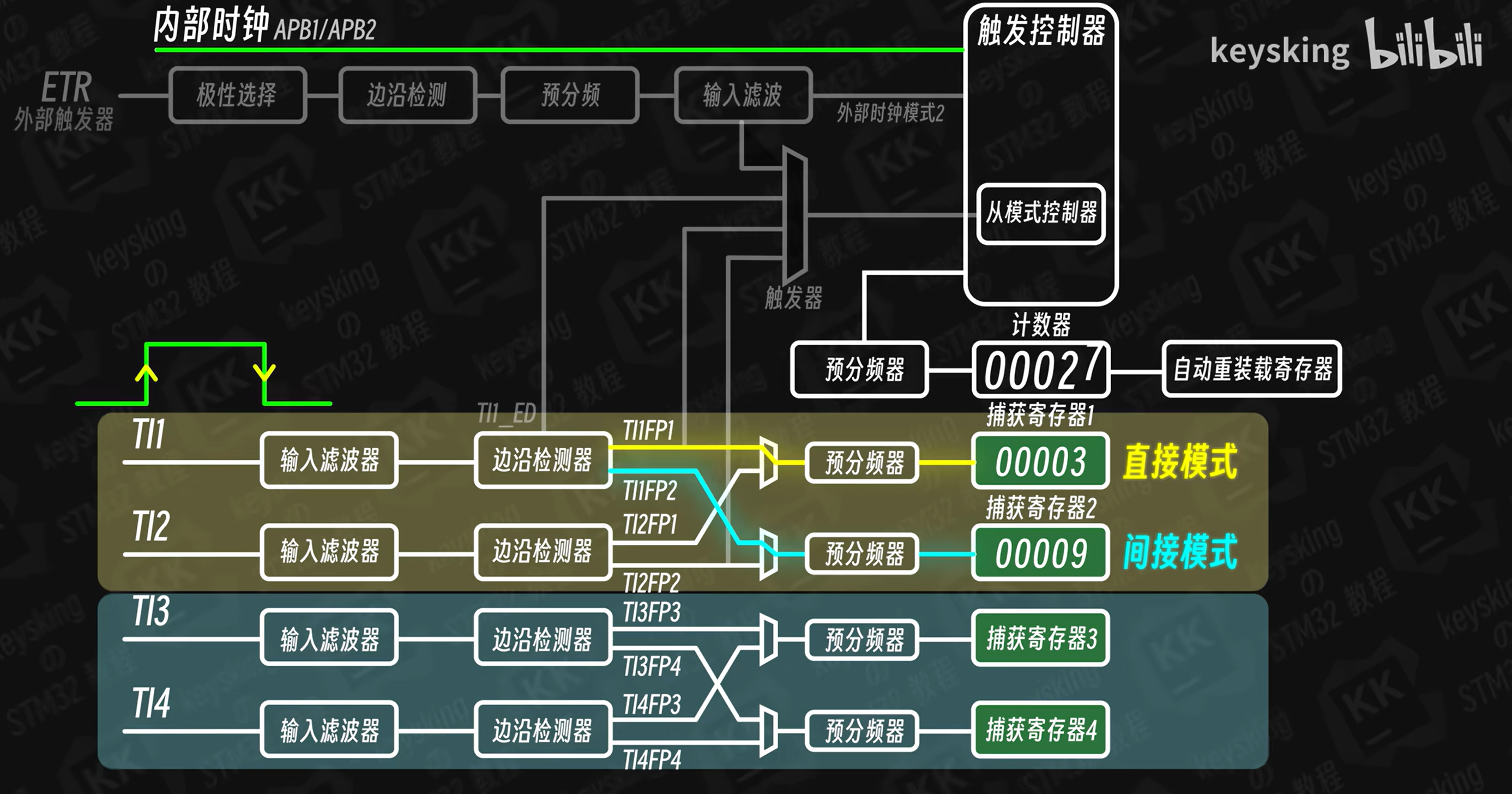

        输入捕获可以在输入信号上出现上升沿或者下降沿时,将此时计数器的值捕获到捕获寄存器中,并且可以借用另一个输入通道的捕获寄存器进行输入捕获捕获到自己的捕获寄存器叫做直接模式,借用另一通道的捕获寄存器叫做间接模式TI1与TI2是一对,可以相互借用。TI3与TI4也是一对,可以相互借用。(不同的是TI3与TI4未接入从模式控制器与编码器中)

二.CubeMX

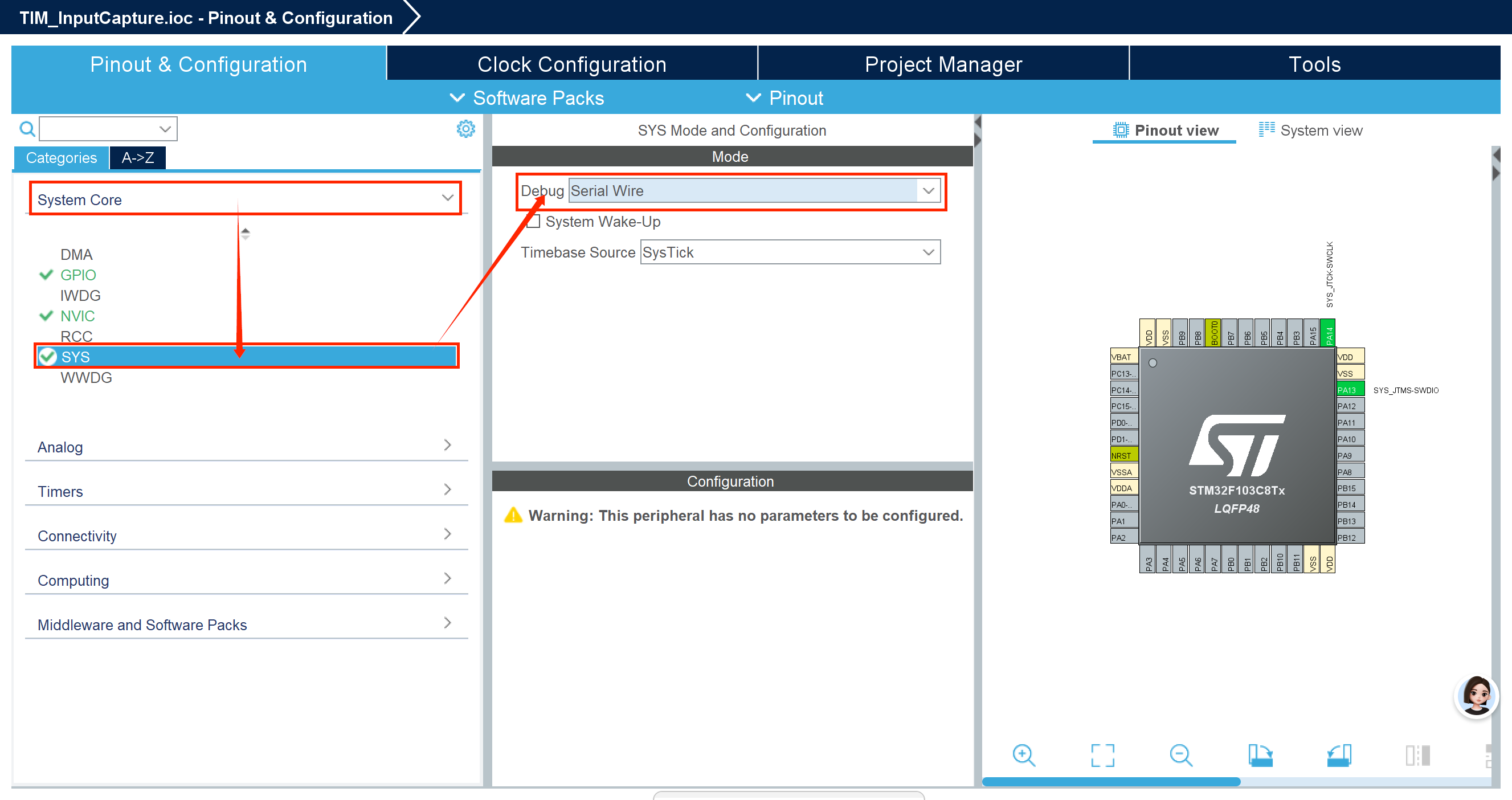

打开Serial Wire

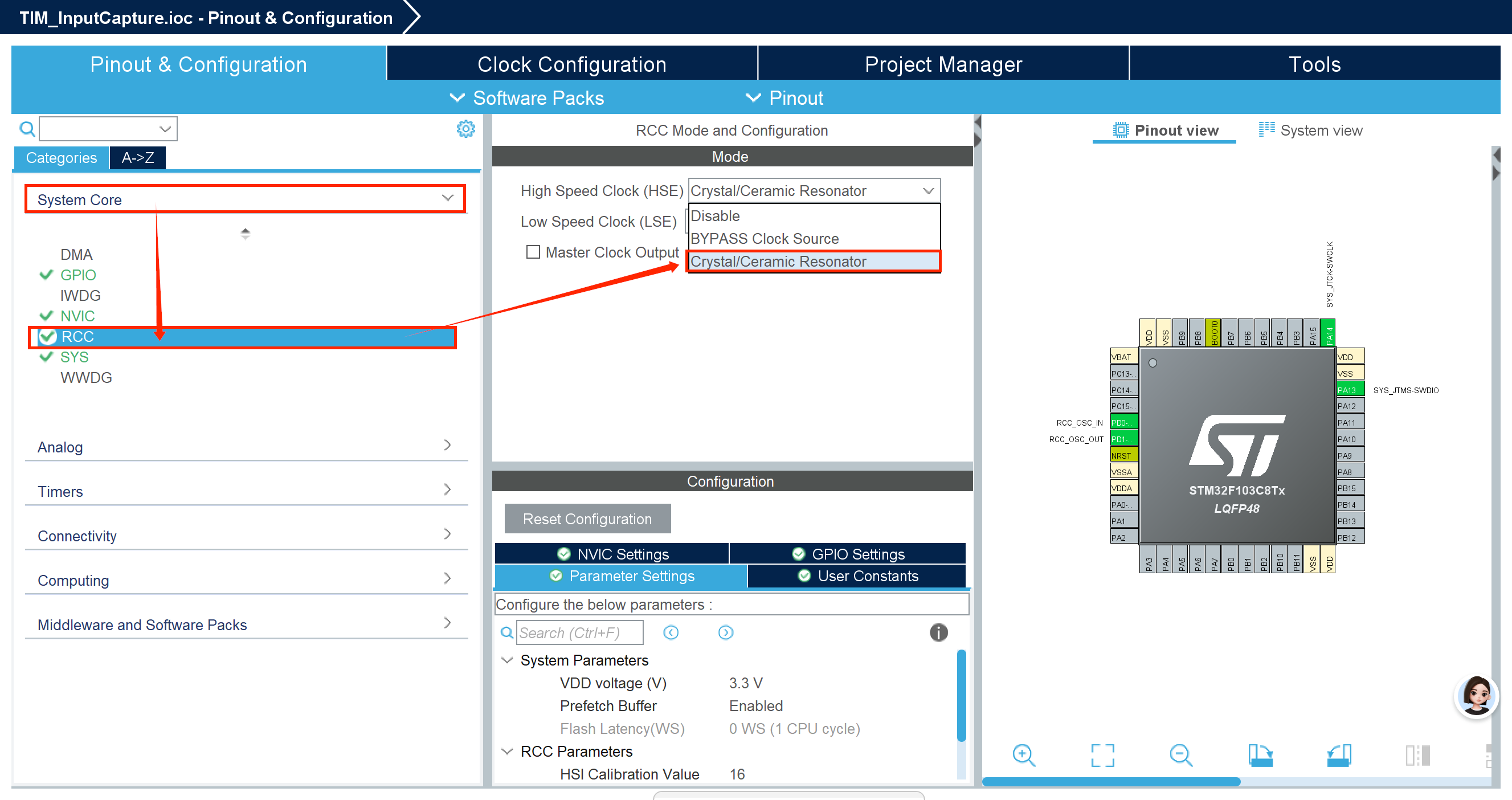

为了实现运行速度快:在RCC中开启外部晶振

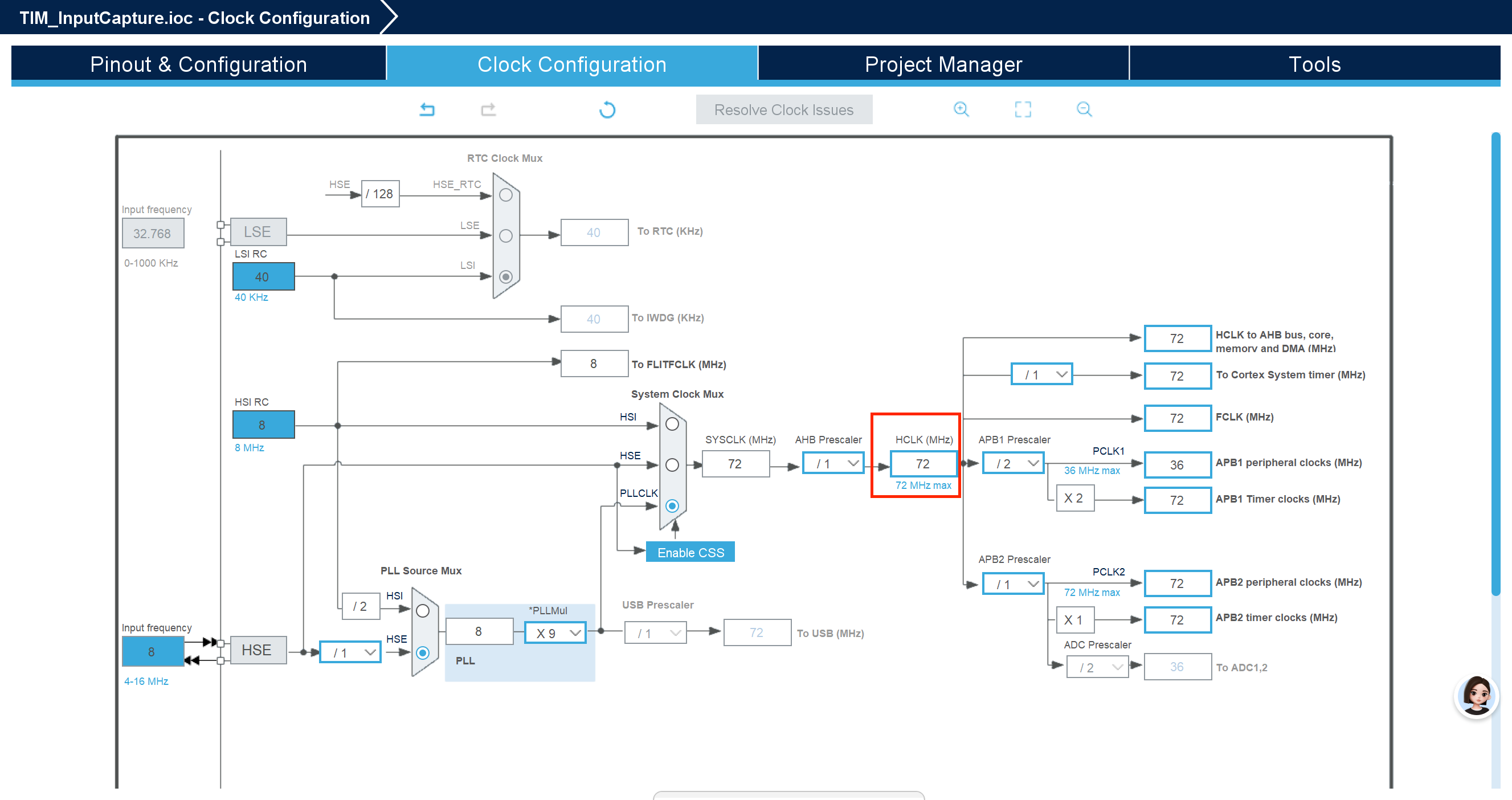

在时钟设置里,将主频改为72MHz

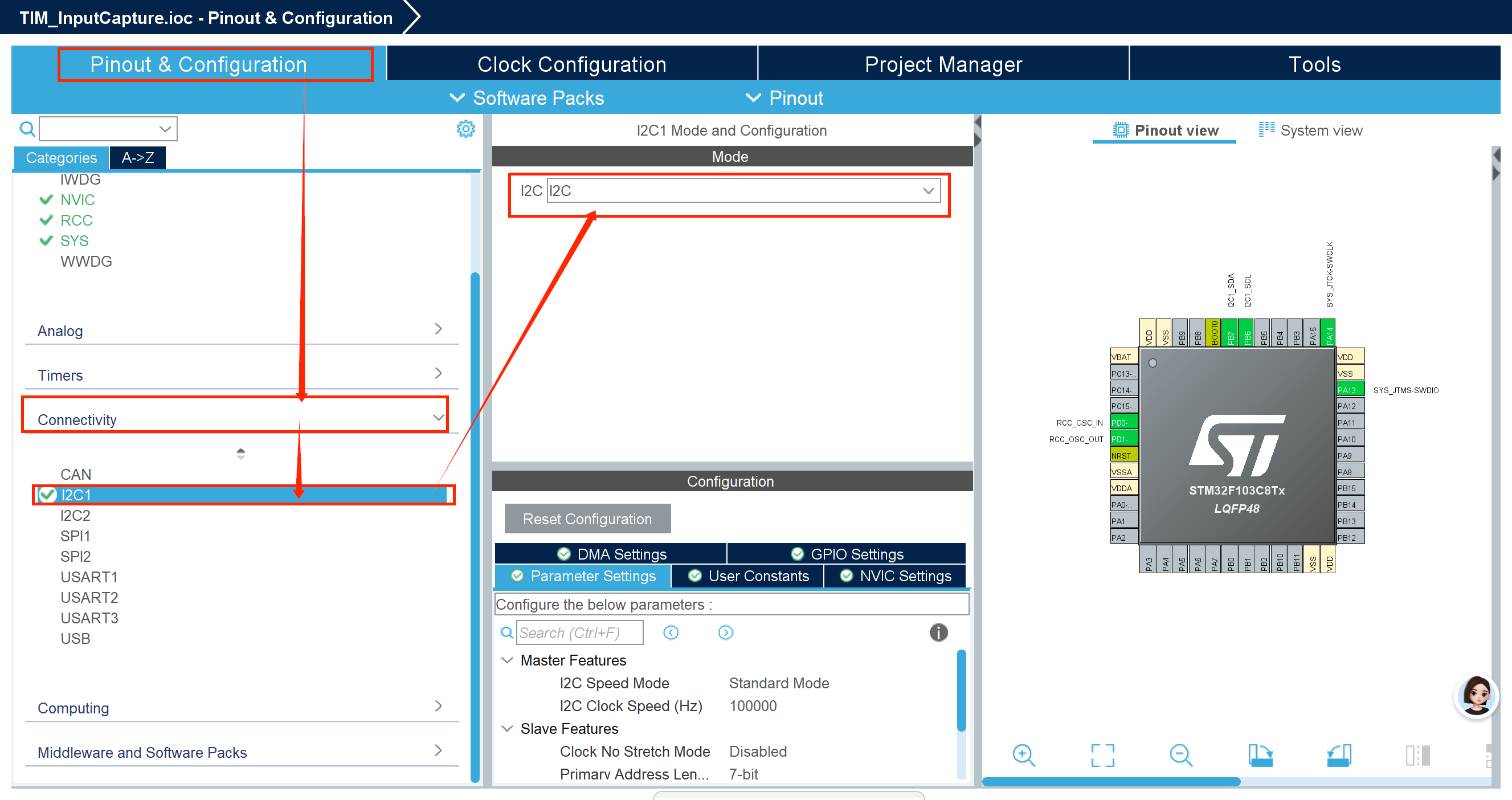

用OLED屏幕显示测得的距离,打开I2C1

勾选为每个外设生成对应的.c与.h文件

观察stm32的超声测距接口的对应引脚

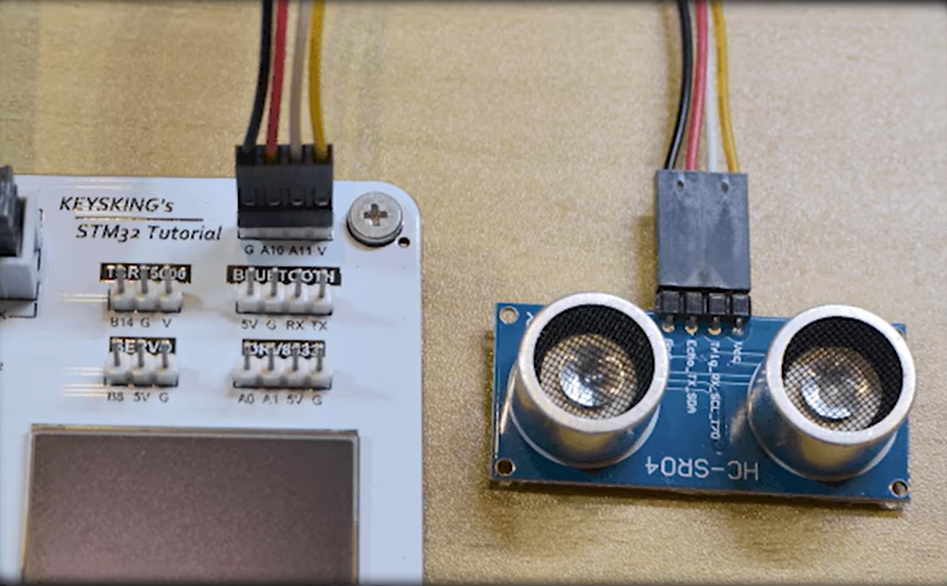

用杜邦线连接

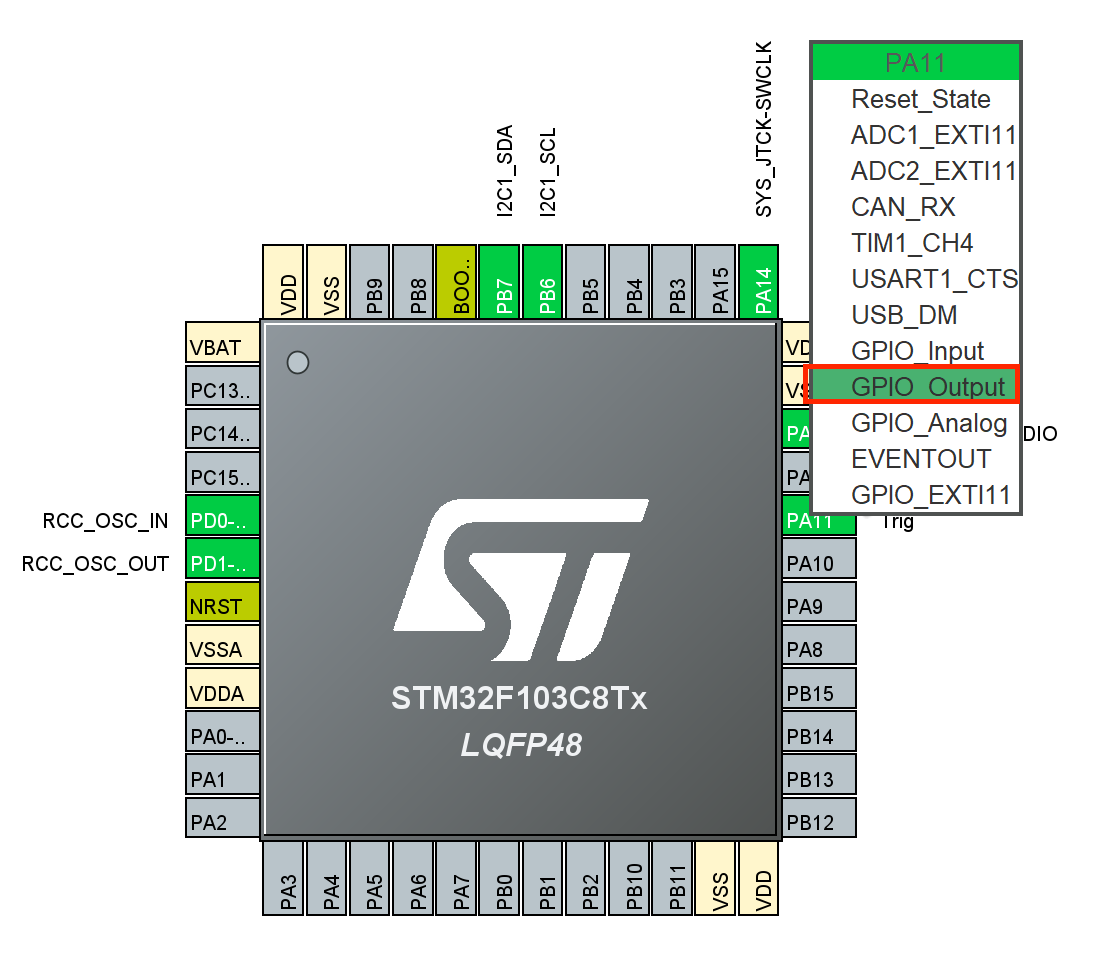

将PA11设置为GPIO口输出模式,并添加用户标签:Trig

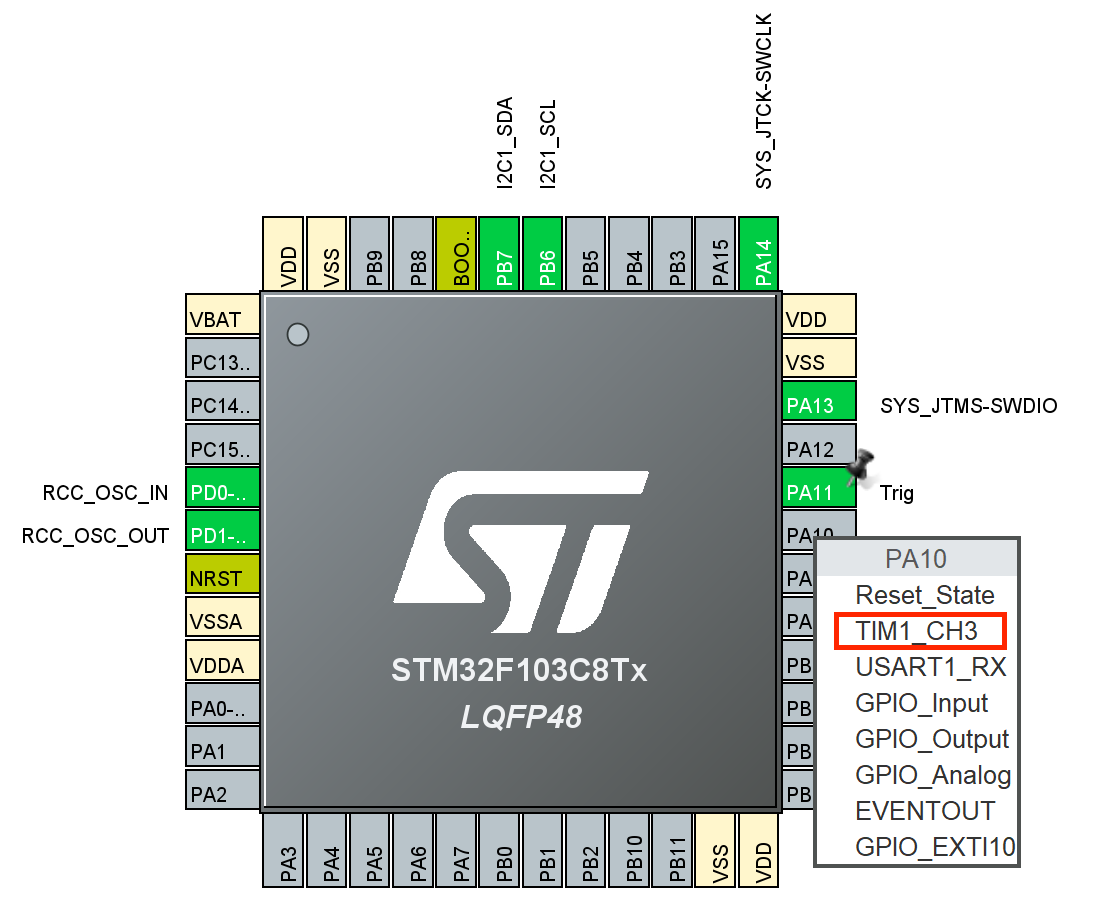

发现PA10是TIM1的通道3对应的GPIO口

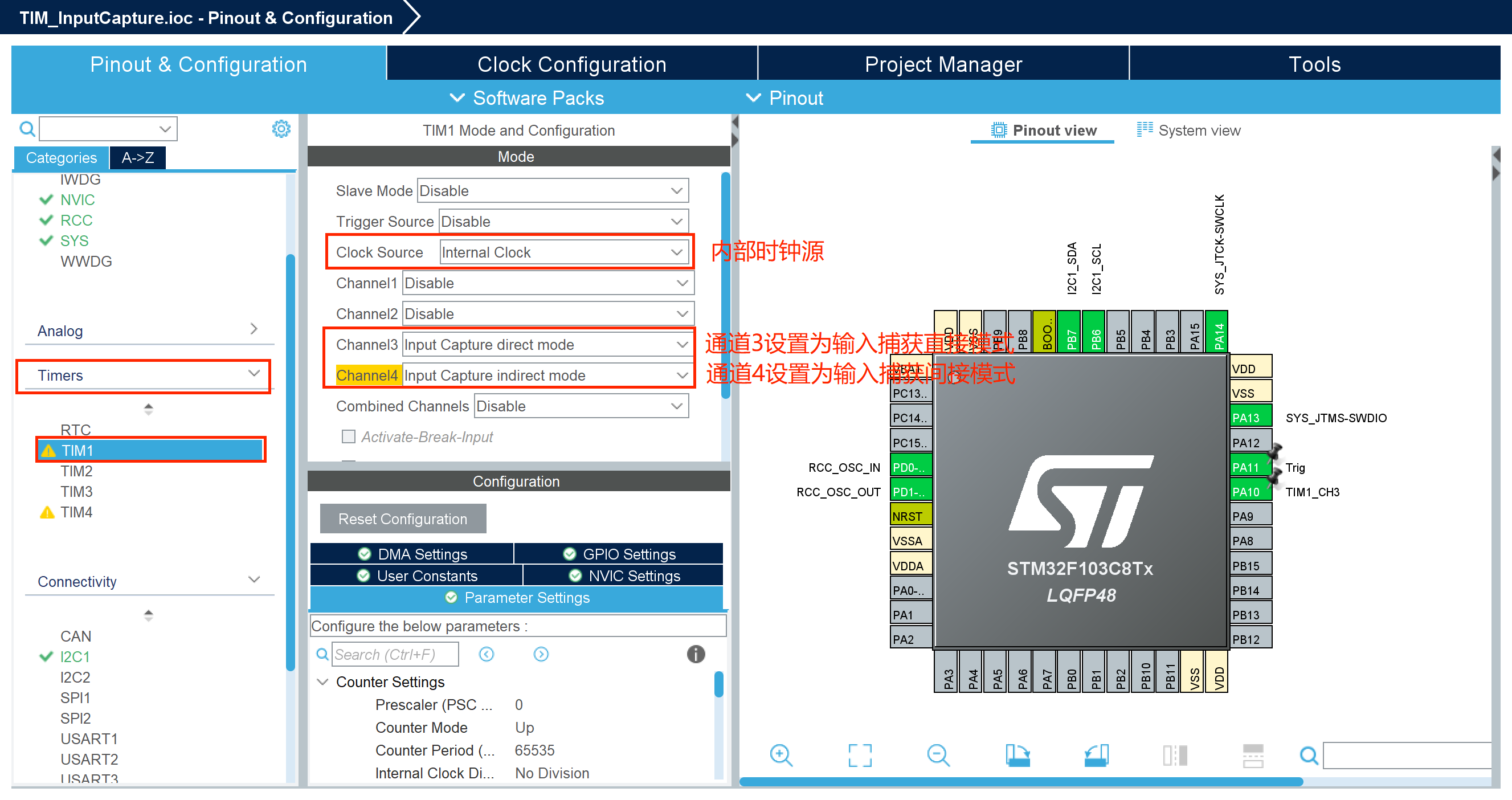

设置内部时钟源,Channel3直接模式,Channel4间接模式:

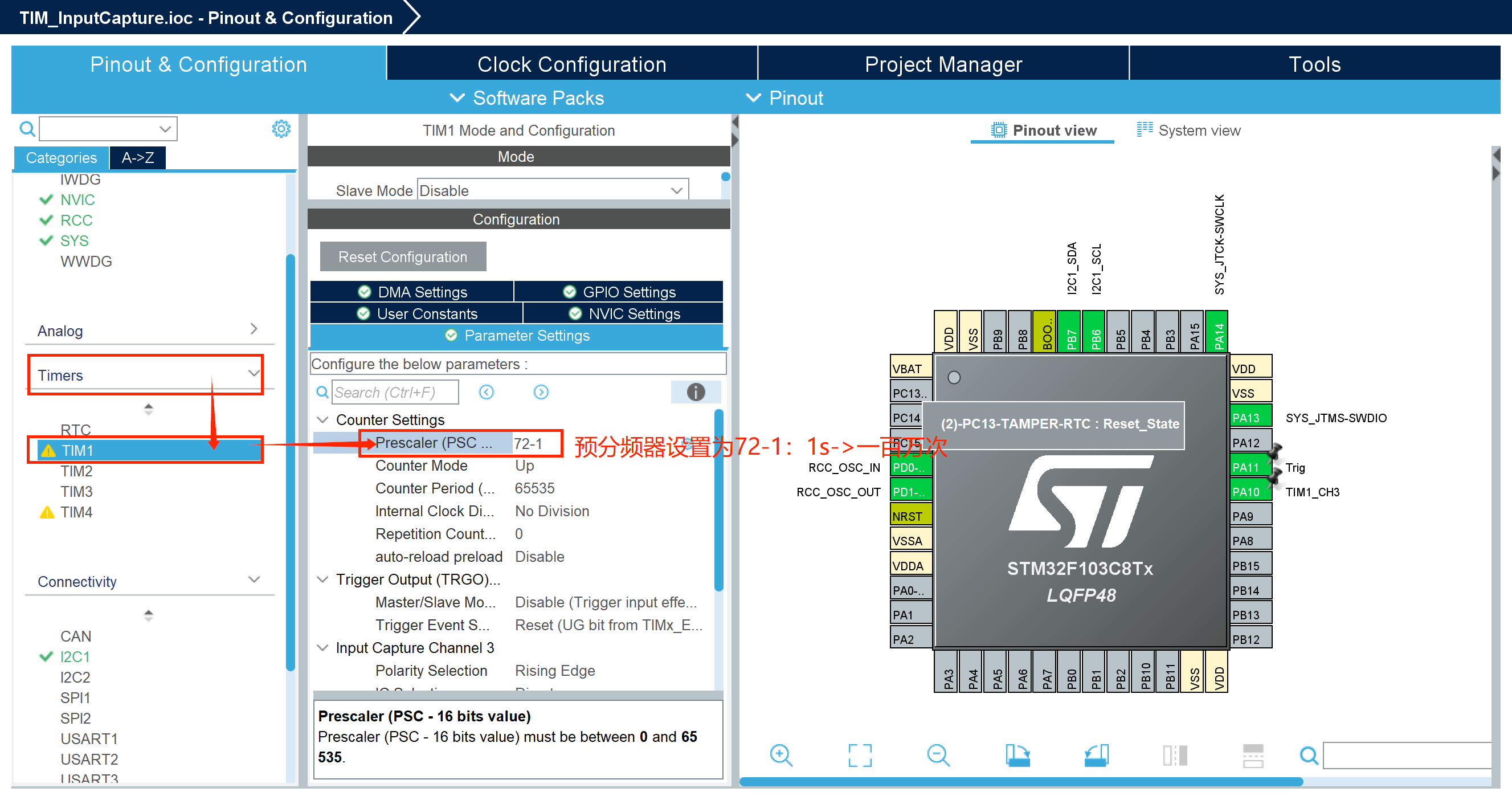

设置预分频器

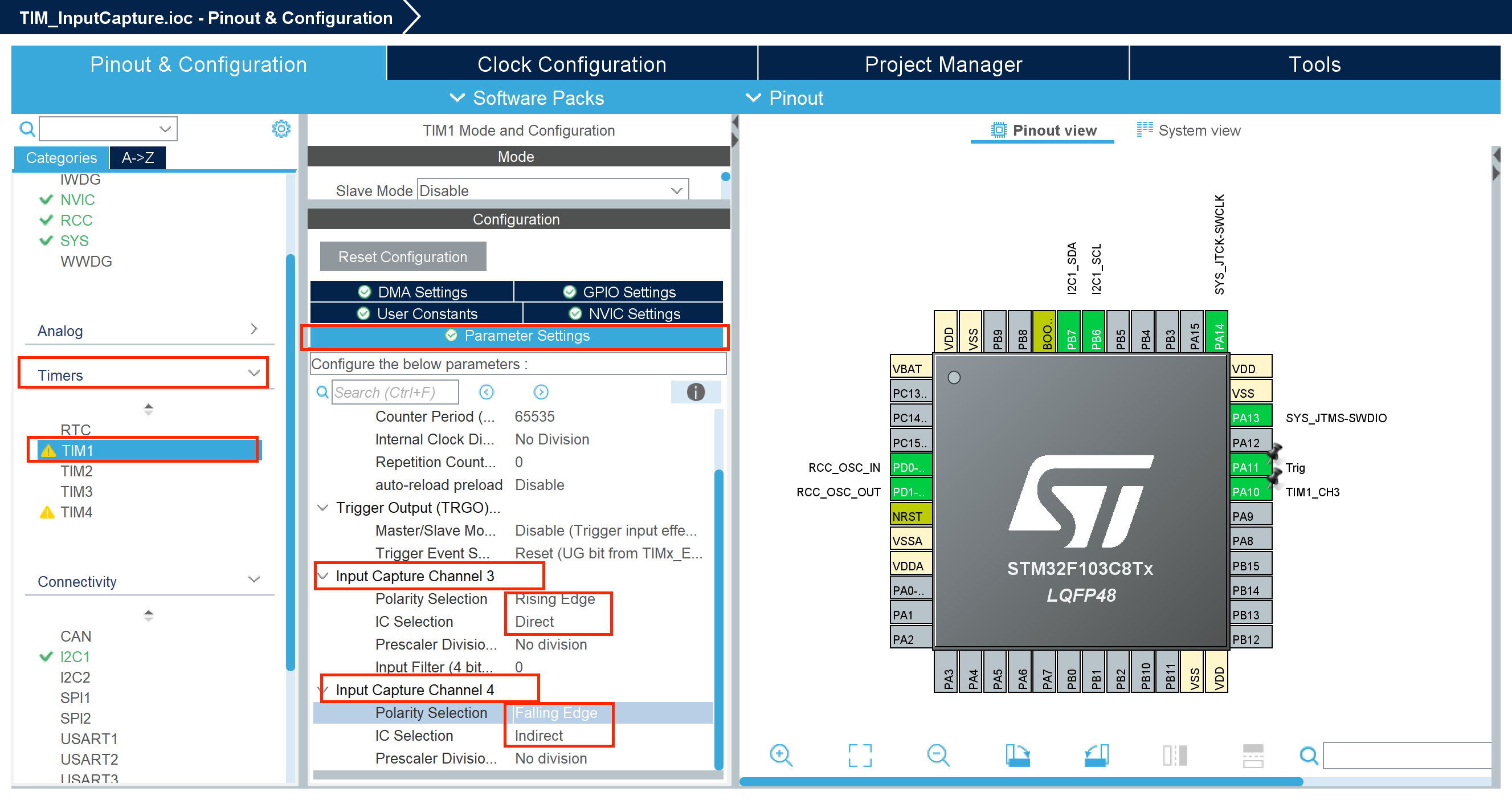

将通道3设置为上升沿检测,直接模式;通道4设置为下降沿检测,间接模式

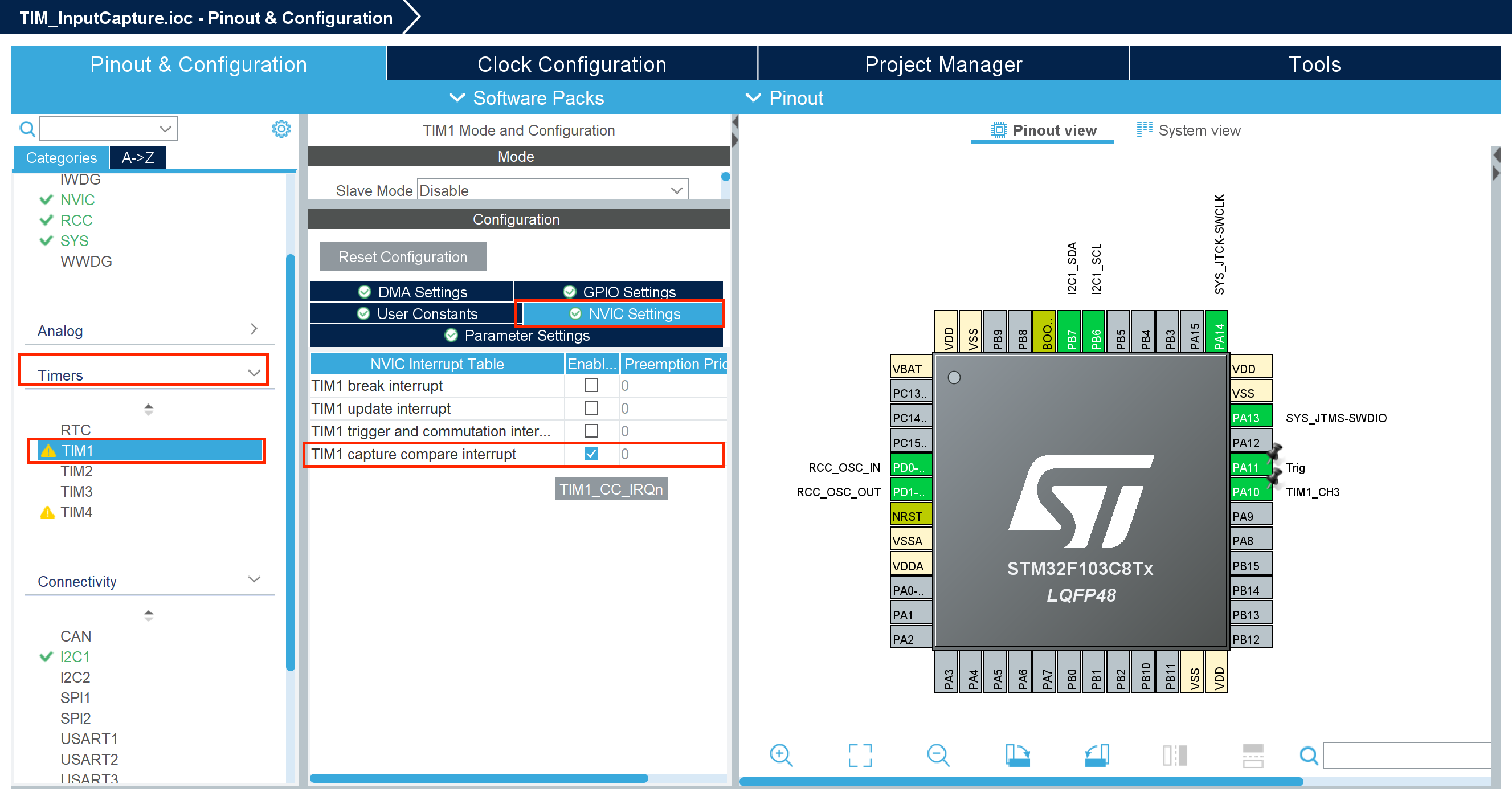

开启定时器输入捕获/比较中断

保存并生成代码

三.代码实现

将font.c与oled.c拖入Src文件夹,将font.h与oled.h拖入Inc文件夹

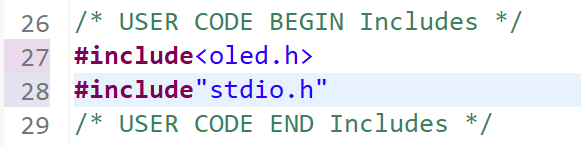

包含相应头文件

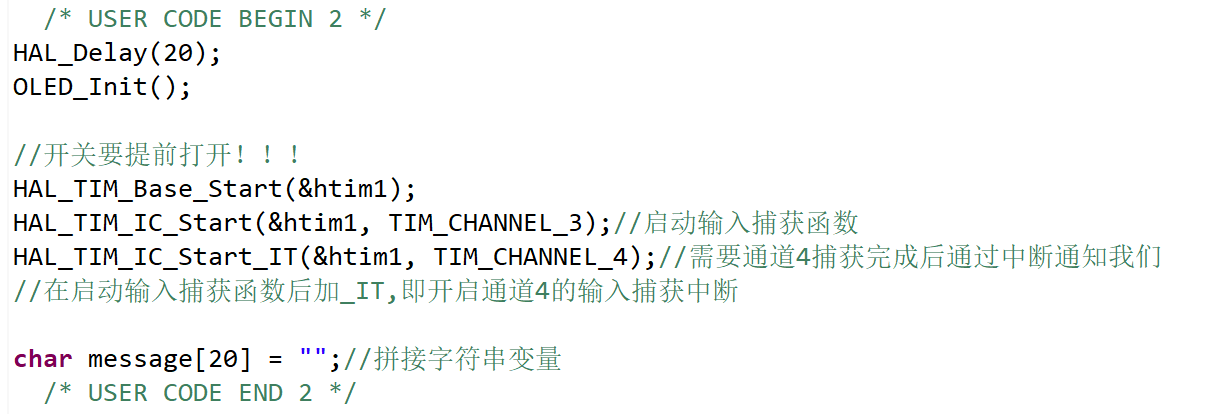

启动输入捕获函数:

HAL_TIM_IC_Start 与 HAL_TIM_IC_Start_IT

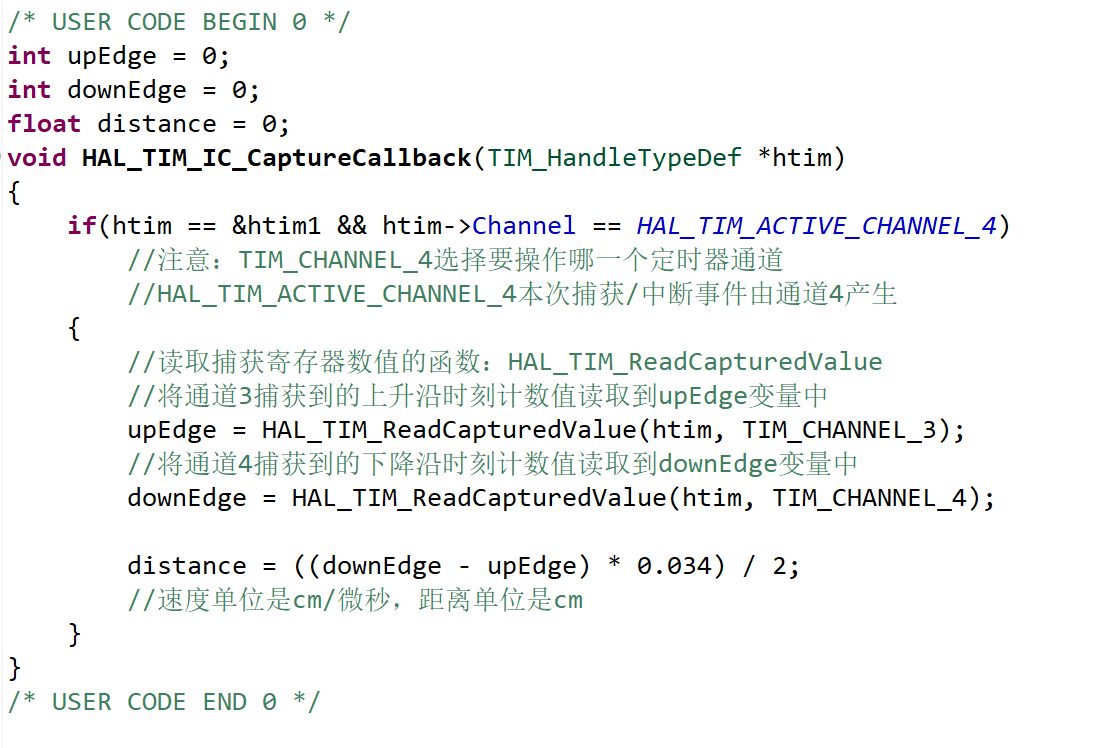

定时器输入捕获回调函数:

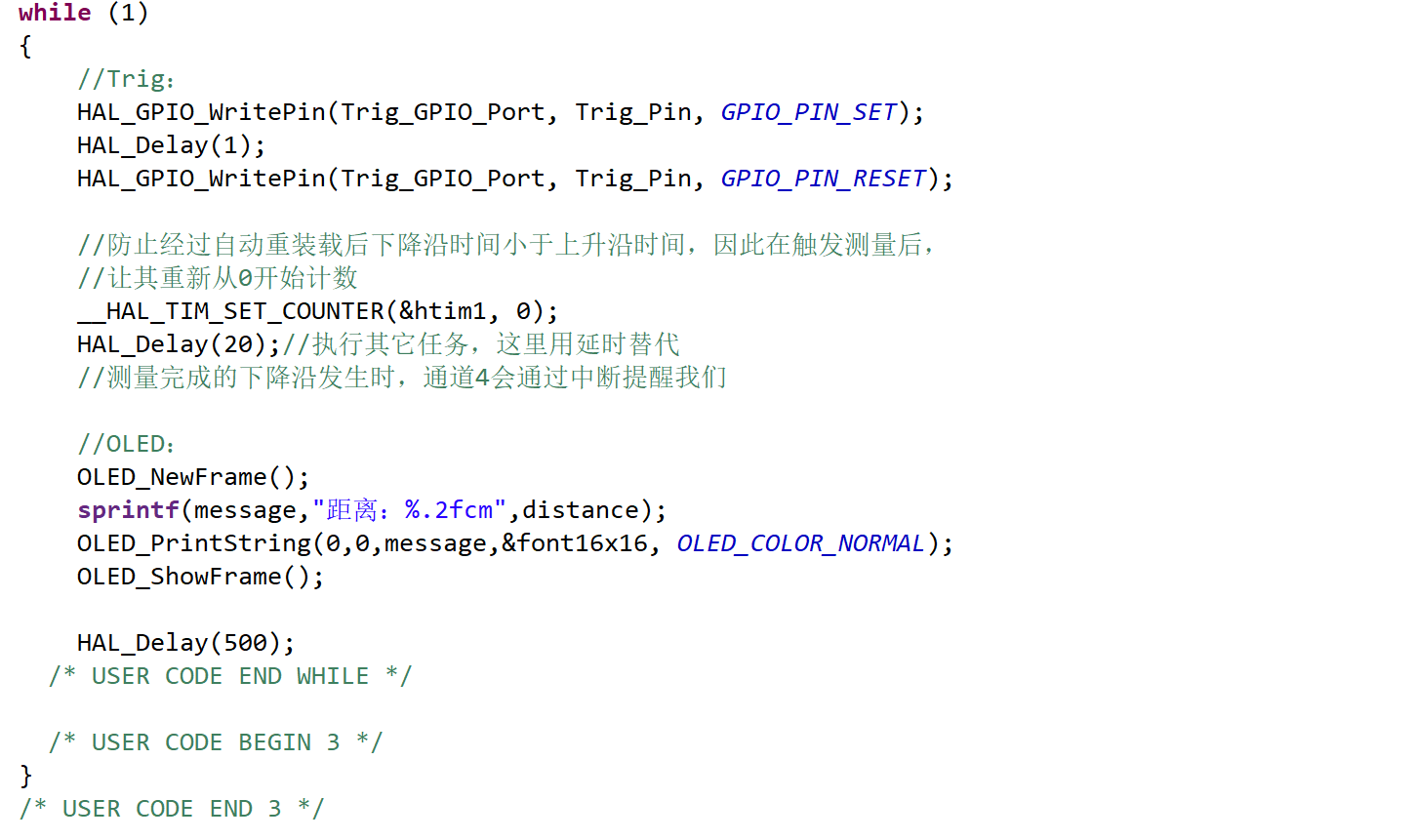

while循环:

最后,我们还需要在OLED屏幕上显示中文。在波特律动取模助手中给两个汉字取一下模,放入font.c文件中。

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2026 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "i2c.h"
#include "tim.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include<oled.h>
#include"stdio.h"
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */

/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
int upEdge = 0;
int downEdge = 0;
float distance = 0;
void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
	if(htim == &htim1 && htim->Channel == HAL_TIM_ACTIVE_CHANNEL_4)
		//注意:TIM_CHANNEL_4选择要操作哪一个定时器通道
		//HAL_TIM_ACTIVE_CHANNEL_4本次捕获/中断事件由通道4产生
	{
		//读取捕获寄存器数值的函数:HAL_TIM_ReadCapturedValue
		//将通道3捕获到的上升沿时刻计数值读取到upEdge变量中
		upEdge = HAL_TIM_ReadCapturedValue(htim, TIM_CHANNEL_3);
		//将通道4捕获到的下降沿时刻计数值读取到downEdge变量中
		downEdge = HAL_TIM_ReadCapturedValue(htim, TIM_CHANNEL_4);

		distance = ((downEdge - upEdge) * 0.034) / 2;
		//速度单位是cm/微秒,距离单位是cm
	}
}
/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_I2C1_Init();
  MX_TIM1_Init();
  /* USER CODE BEGIN 2 */
HAL_Delay(20);
OLED_Init();

//开关要提前打开!!!
HAL_TIM_Base_Start(&htim1);
HAL_TIM_IC_Start(&htim1, TIM_CHANNEL_3);//启动输入捕获函数
HAL_TIM_IC_Start_IT(&htim1, TIM_CHANNEL_4);//需要通道4捕获完成后通过中断通知我们
//在启动输入捕获函数后加_IT,即开启通道4的输入捕获中断

char message[20] = "";//拼接字符串变量
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
	  //Trig:
	  HAL_GPIO_WritePin(Trig_GPIO_Port, Trig_Pin, GPIO_PIN_SET);
	  HAL_Delay(1);
	  HAL_GPIO_WritePin(Trig_GPIO_Port, Trig_Pin, GPIO_PIN_RESET);

	  //防止经过自动重装载后下降沿时间小于上升沿时间,因此在触发测量后,
	  //让其重新从0开始计数
	  __HAL_TIM_SET_COUNTER(&htim1, 0);
	  HAL_Delay(20);//执行其它任务,这里用延时替代
	  //测量完成的下降沿发生时,通道4会通过中断提醒我们

	  //OLED:
	  OLED_NewFrame();
	  sprintf(message,"距离:%.2fcm",distance);
	  OLED_PrintString(0,0,message,&font16x16, OLED_COLOR_NORMAL);
	  OLED_ShowFrame();

	  HAL_Delay(500);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }

  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}
#ifdef USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

文章到这里就结束了,创造不易,如果喜欢的话点个关注,点个赞,谢谢大家
