CH9143研究记录

CH9143是沁恒微电子公司生产的一款BLE/UART/USB 三通芯片，实现蓝牙、USB接口和串口接口之间数据互传。蓝牙支持主机模式、从机模式和主从一体模式，从机模式和主从一体下可对蓝牙通讯以及参数进行配置，支持BLE4.2。串口支持AT指令配置，支持MODEM联络信号，最高波特率1Mbps。同时可实现计算机USB接口、串口和蓝牙之间联机调试或数据监控。

沁恒微电子官方网页CH9143

沁恒微电子官方下载BleComWin软件

软件使用说明：需要多次启动软件才能正常运行，软件作用为将芯片的蓝牙串口转换成COM端口。

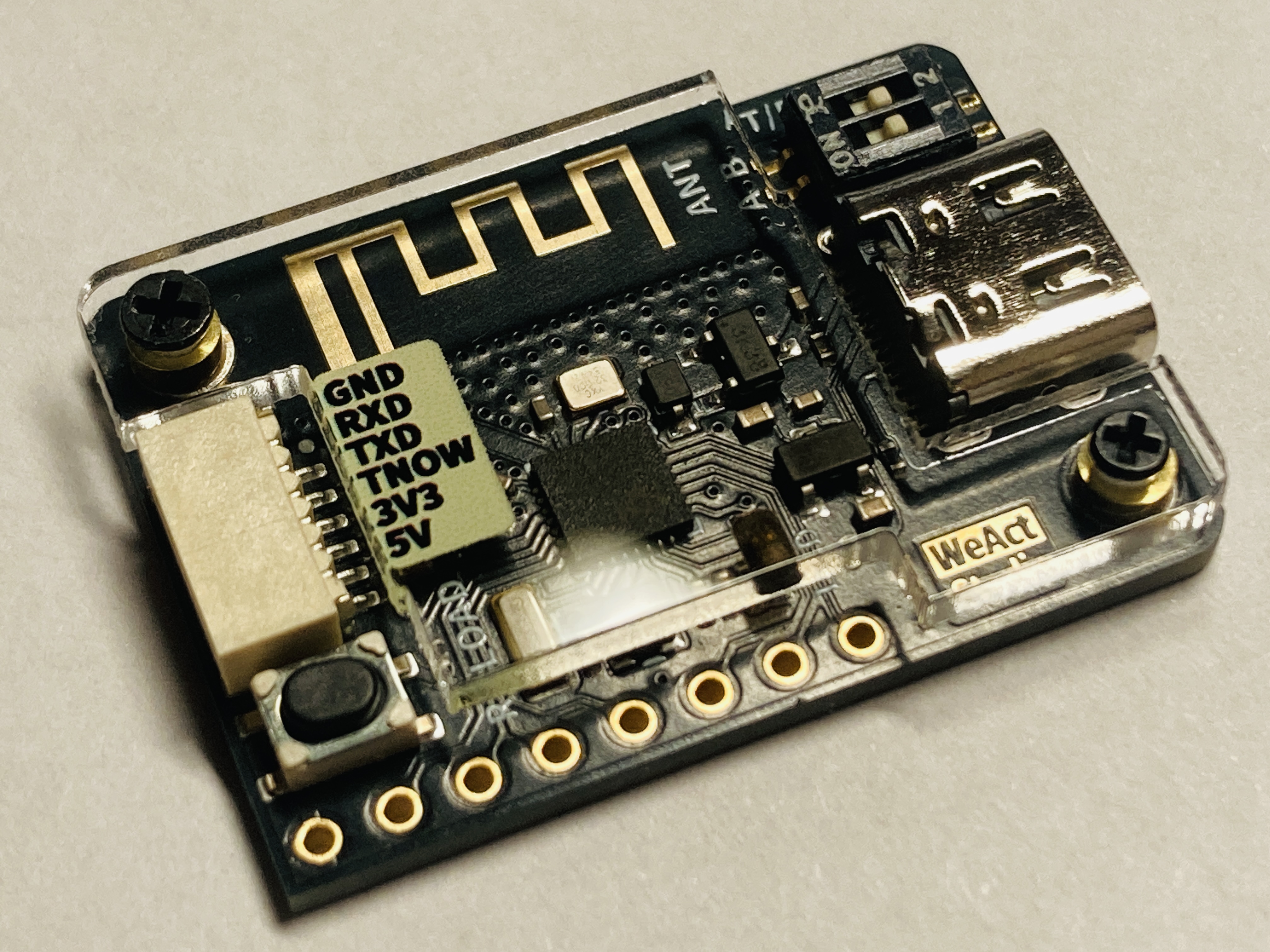

这款由WeAct Studio制作的CH9143模块，外观非常精致，采用沉金工艺，黑色PCB，尺寸为31.98mm*22mm，附带一个标注引脚名称的小亚克力板与两颗螺丝，详情见图:

总结

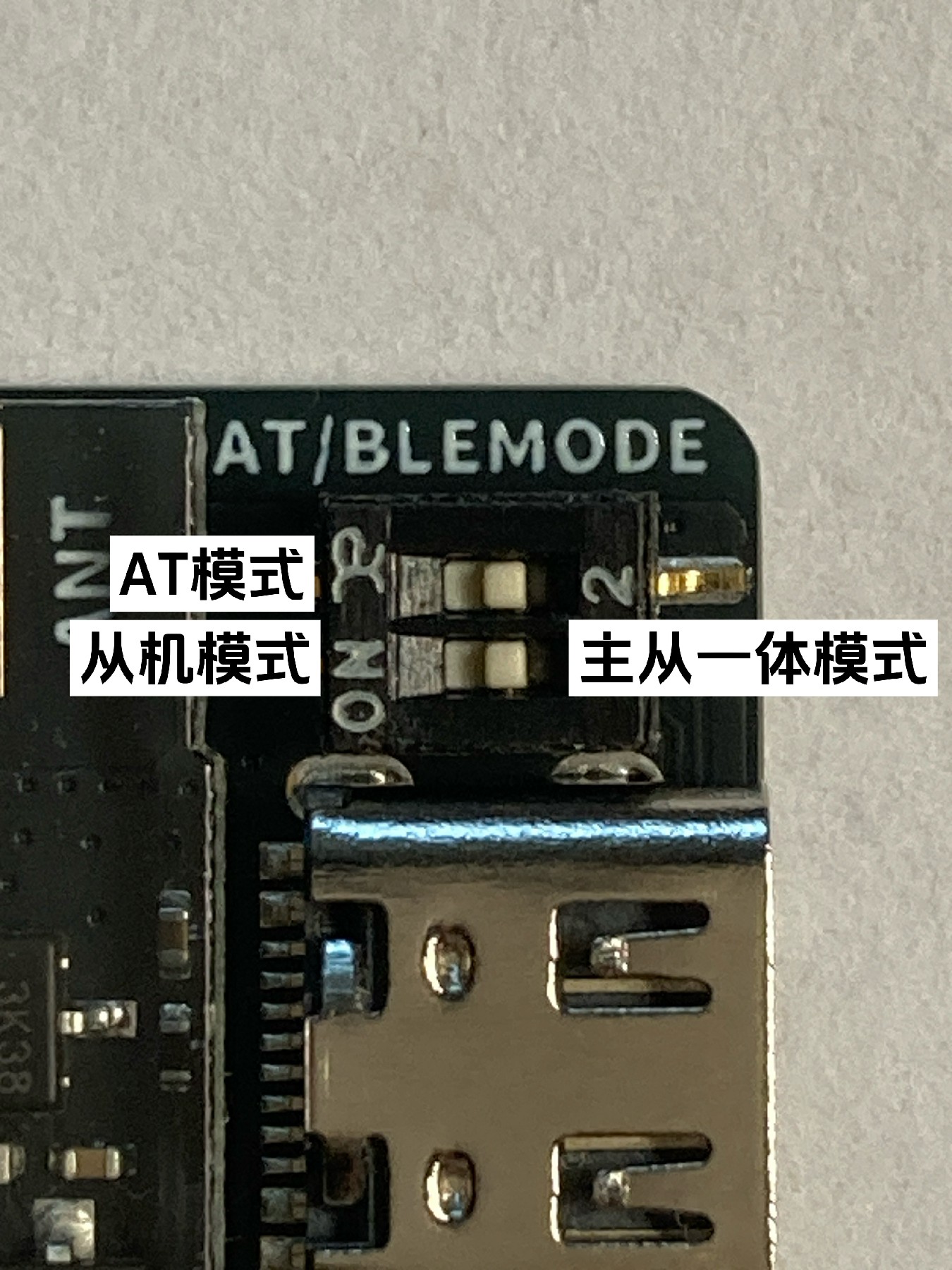

图片展示了模块的AT模式的启用和主从的拨码开关切换方式。

该芯片的MTU大小为80字节，可用部分为77字节，超过将分开发送。

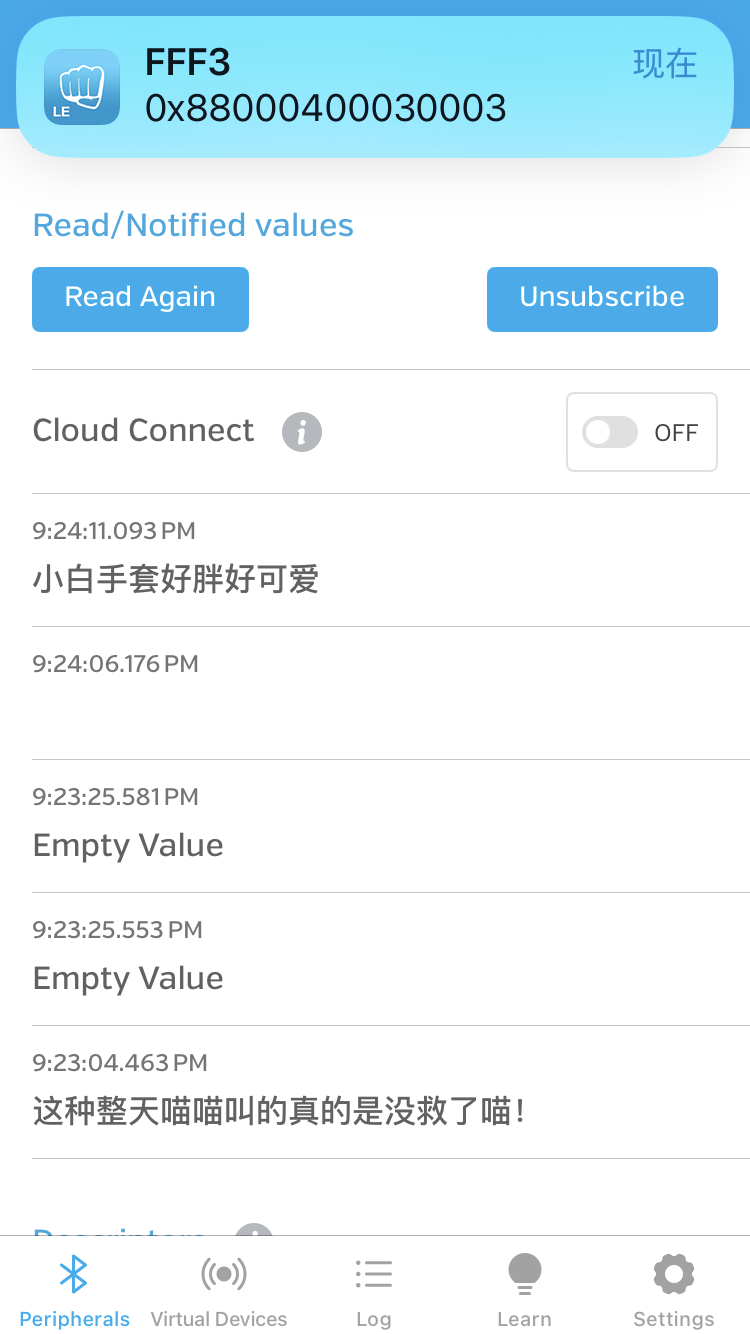

用iPhone上的Light Blue软件，通过低功耗蓝牙连接这个模块，需要自行选择服务UUID才能传输数据。

FFF0是两台模块之间的保留服务UUID，无法选择，FFF1有通知及读取功能，FFF2只有写入功能，FFF3则包含所有功能。

三通芯片顾名思义，一端进另外两端同时出。

RELOAD按键

恢复出厂设置按键，上电前RELOAD按键按住，3秒后松开，即可恢复出厂设置，此过程指示灯不会点亮。

• 两个板子需要配对时，建议将其中一块板子通过AT/BLEMODE拨码固定为从机模式，当需要解除配对，只需恢复主机即可。
• 当两块板子均处于主从一体模式，需要解除配对时，无法分辨板子是哪个板子是主机，哪个板子是从机，故两块板子都要恢复出厂设置。实际如果知道谁是主机，只需恢复主机即可。

蓝色指示灯

序号	状态	说明
1	上电后单次快闪3下	当前处于从机模式
2	上电后双次快闪3下	当前处于主从一体模式
3	500ms间隔慢闪	当前处于广播状态
4	常亮	当前处于连接状态
5	连接状态快闪	当前正在数据传输
6	配对过程中快闪	已与其他设备建立配对，需重新上电完成配对

第一次发送

将模块插入电脑，使用putty打开串口，波特率任意，此时电脑是有线连接，而不是蓝牙连接。

在手机端发送了“好”字的UTF8十六进制编码，瞬间就在putty中看到了“好”字。

在putty中复制了两句话，发送后手机上显示了。

正点原子技术论坛：开源电子网：www.openedv.com

第二次尝试

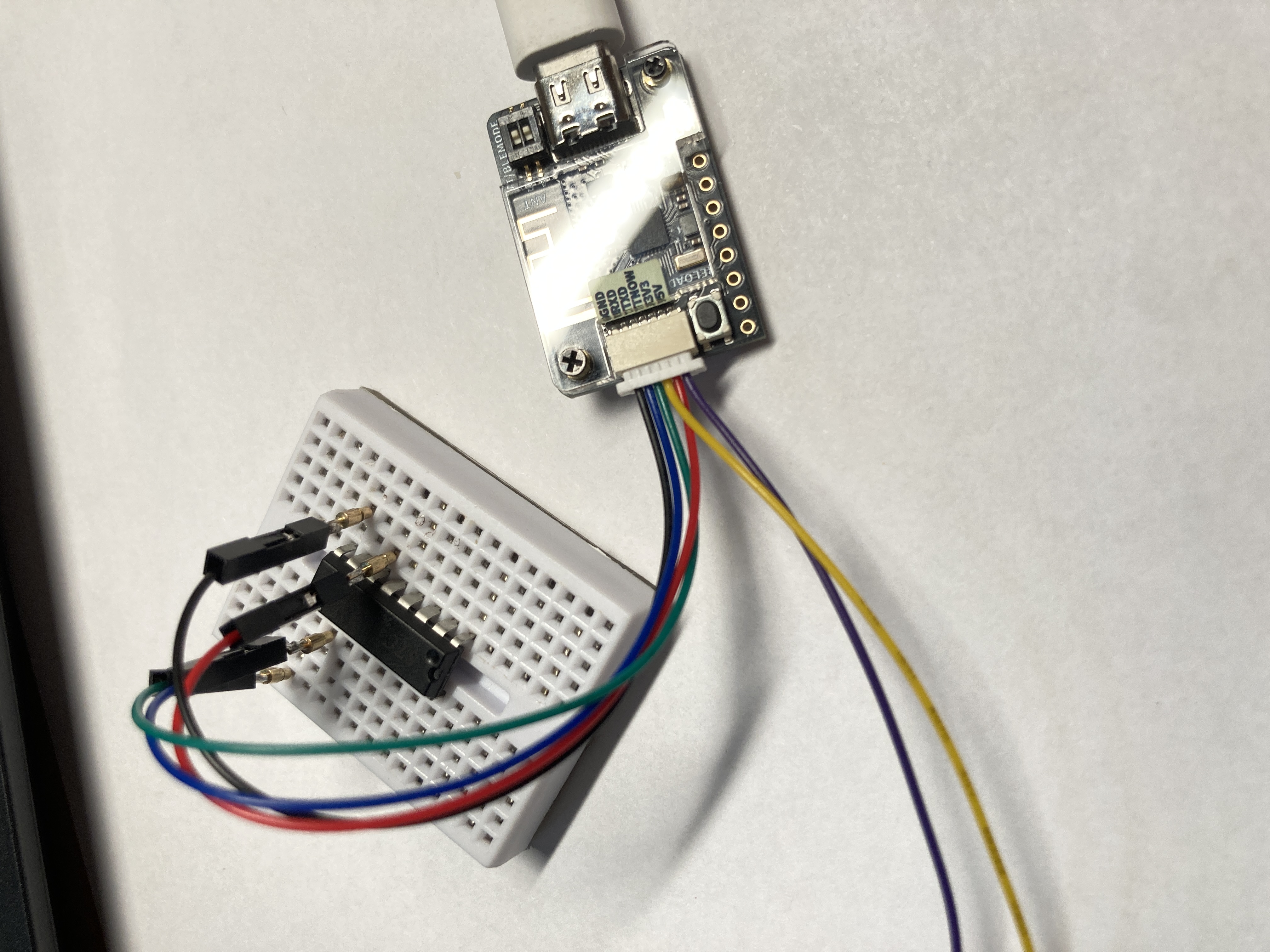

只插在电脑上，不在手机上连蓝牙，将模块连接51单片机，打开AiCubeISP软件，选择正确端口，尝试烧录。

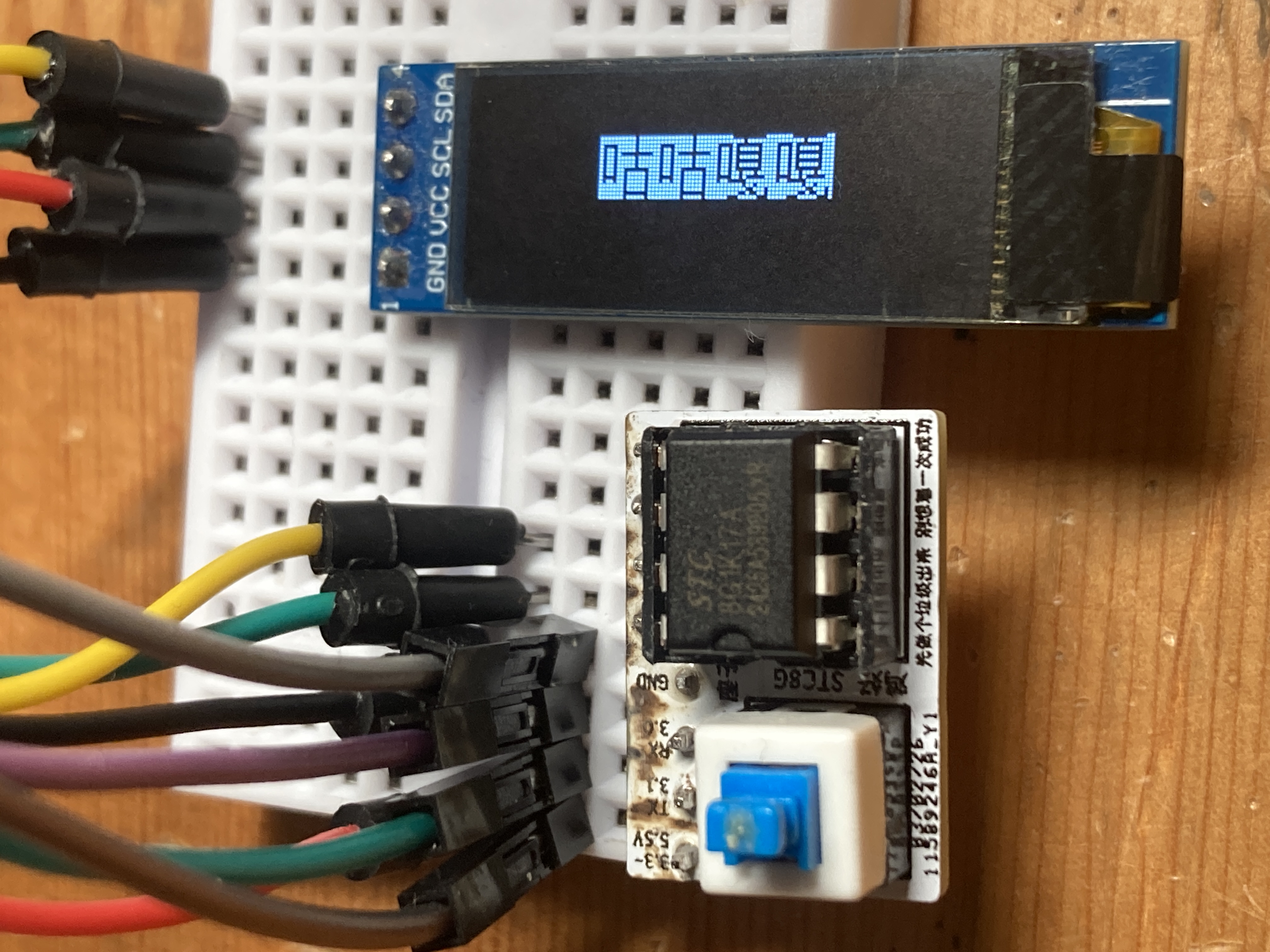

单片机烧录成功，51单片机连接的OLED屏幕亮起预料之中的“咕咕嘎嘎”，说明模块可以不使用蓝牙功能。

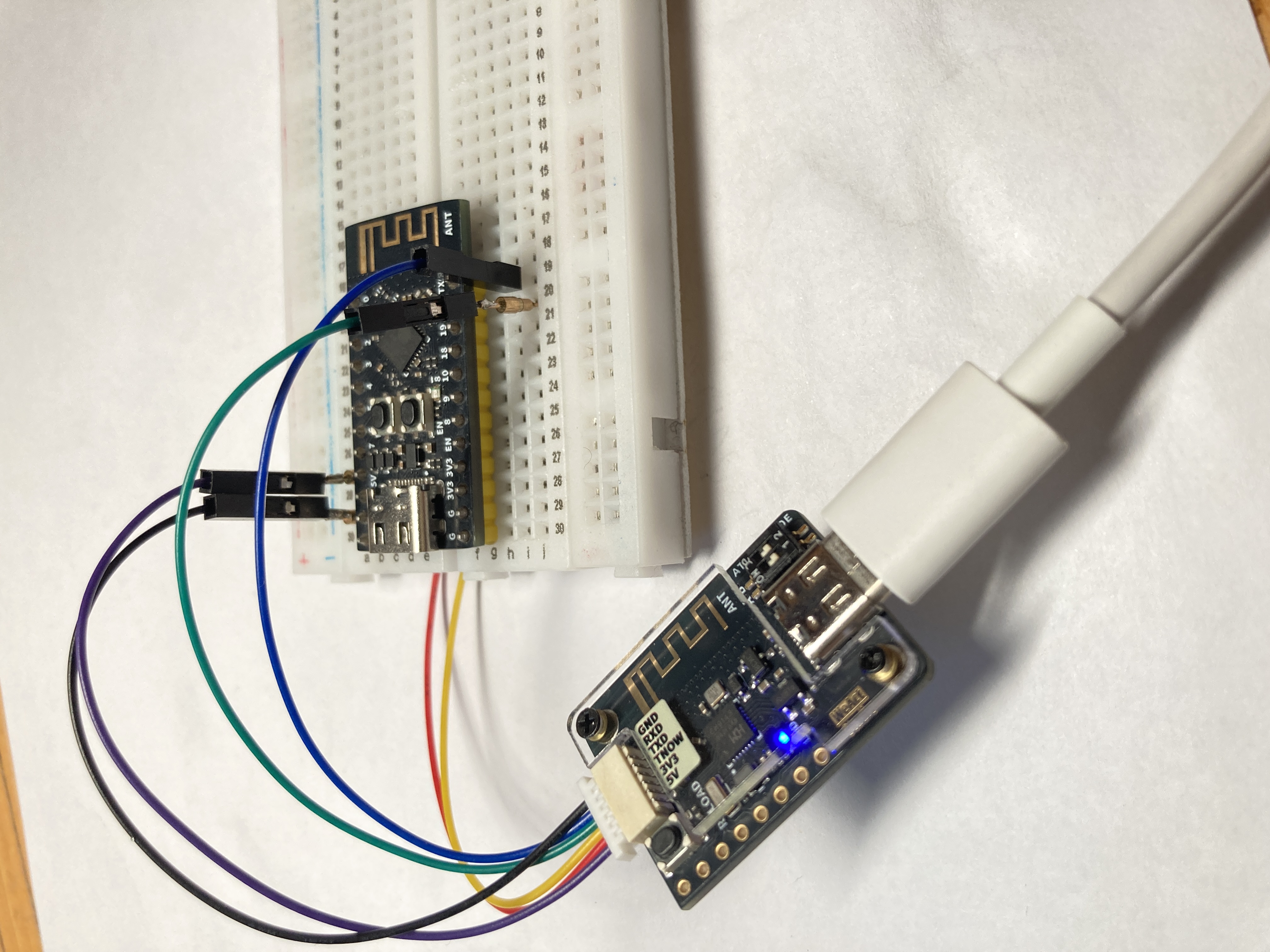

接着，我尝试了烧录ESP32，结果始终提示“No serial data received”，因为我没有接DTR和RTS。

这款模块引出了dtr和rts引脚，需要焊接排针或跳线连接到ESP32的EN和GPIO0/9引脚。

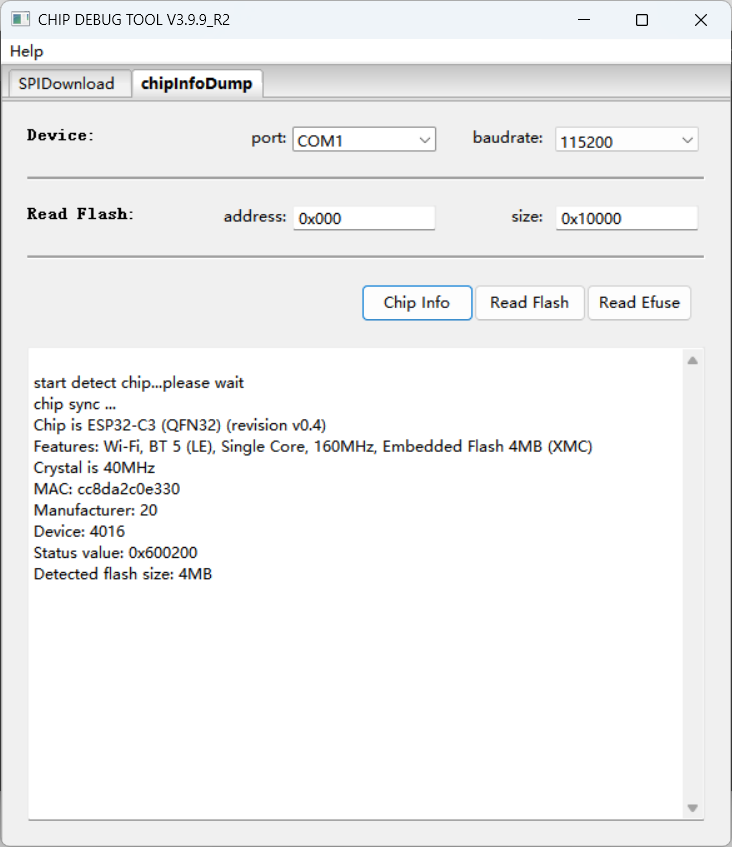

于是我尝试手动进入boot模式，烧录成功，烧录速度极慢。程序顺利运行。后用芯片工具读取了ESP32的各项参数，正常读取。
